联通监控施工方案1. 引言为了加强对联通基础设施的监控和管理，提高服务质量和网络安全性，联通公司决定实施监控系统的建设和部署。
本文档旨在介绍联通监控施工方案，包括设计原则、系统架构、硬件设备、软件平台、部署计划等内容。
2. 设计原则在设计联通监控系统的施工方案时，以下原则将被遵循：•模块化设计：将系统拆分为多个模块，每个模块负责不同的监控功能，方便后期维护和升级。
•可扩展性：系统应具备良好的扩展性，能够根据需要灵活增加监控设备和功能。
•安全性：系统应具备强大的安全防护机制，保障监控数据的安全性和机密性。
•高可用性：系统应保持高可用性，不间断地提供监控服务。
•易用性：系统应具备良好的用户界面和操作体验，方便管理员进行监控配置和管理。
3. 系统架构联通监控系统的整体架构如下：ArchitectureArchitecture系统由以下几个主要组件构成：3.1 监控服务器监控服务器负责接收并处理来自监控设备的数据，同时提供管理员和用户接口，方便配置和管理监控系统。
3.2 监控设备监控设备分布在联通的各个基础设施节点，负责采集和传输监控数据到监控服务器。
3.3 数据存储数据存储组件负责存储监控数据，并提供快速访问和查询功能。
3.4 数据分析和报告生成数据分析和报告生成组件负责对监控数据进行分析，生成分析报告，并向管理员发送告警信息。
4. 硬件设备联通监控系统的硬件设备包括：•监控服务器：采用高性能的服务器硬件，具备足够的存储和计算能力。
•监控设备：根据监控需求选择合适的网络设备，如路由器、交换机、防火墙等。
•存储设备：选择高性能的存储设备，以满足大规模数据存储的需求。
5. 软件平台联通监控系统的软件平台包括：•操作系统：选择稳定可靠的操作系统，如Linux等。
•监控软件：选择成熟的监控软件，如Zabbix、Nagios等。
•数据库管理系统：选择高性能的数据库管理系统，如MySQL、Oracle等。
6. 部署计划联通监控系统的部署计划如下：1.确定监控设备的安装位置和数量，进行设备采购和布线工作。
TX远程机房综合监控集中管理系统解决方案您的需求, 我们打造!电信运营商接入点机房综合监控解决方案!目录一、概述 (3)二、系统组成及功能特点 (4)三、TX远程无人值守机房管理系统指令流程图： (9)四、中心管理系统操作界面概述： (9)五、远程机房终端设备概述： (15)六、电子门锁开锁及告警流程概述： (16)七、系统软件运行环境要求 (17)八、系统基本配置 (18)九、服务承诺 (18)十、培训 (19)一、概述TX远程机房综合监控集中管理系统，集门锁控制；环境、动力安全监控；实时查询；及时告警；记录存档等功能于一身，采用了网络、低频远程控制、微电脑控制、语音平台等技术。
利用移动、固定电话的通讯网络，实现了对无人值守机房的综合监控和集中统一管理。
该系统的应用，使分散机房的管理工作，由被动转为主动，由人管变为机管，由混乱成为有序。
体现了规范、简化、有效的管理理念。
大大减少了由于基站故障未能及时排除而给企业和消费者带来的不便和损失。
TX 型远程机房综合监控集中管理系统，该产品突出对电讯运营商的无人值守机房（基站）的门锁、电缆切断的监控。
系统通过PSTN电话网与远程机房控制器遵循e-MONITOR SYSTEM远程通讯控制协议进行协议通信，从而使系统控制中心的监控人员能实时地操控远程机房，并获得远程机房各种报警信息、机房开启和关闭报告信息。
在每一次通信结束后，由数据库存储并管理协议通信的结果数据，供监控人员查询、编辑之用。
本系统主要特点：组网简单：各机房和中心间全部采用PSTN电话方式组网，即机房单一用户线中心一组中继线完成系统组网。
“软钥匙”：凭登记人员的身份帐号密码通过机房门口开锁键盘或使用电话呼叫中心认证后20秒钟打开机房门锁。
可对施工队可进行时段化开锁的管理；密码可以随时更换；中心自动记录进出机房者的身份和时间。
门禁、温度、水浸、烟感、红外和电缆方向中断报警：系统可自动向中心发送监控机房的非法侵入、超温、水浸、烟雾、窗闯入红外和四个方向的电缆中断告警信息，并自动向预先设定的各级责任人发出语音报警通知及内容，中心自动记录告警信息。
远程集中监控平台方案概述远程集中监控平台是一种基于云计算技术，实现物联网设备远程监控、数据采集和分析的解决方案。
它能够帮助企业实现对分布式设备进行集中管理和监控，提高生产效率和安全性。
本文将介绍远程集中监控平台的基本原理、系统架构和关键功能。
基本原理远程集中监控平台的基本原理是通过物联网技术连接各种设备，将设备数据上传到云端进行处理和分析。
它包括以下关键步骤：1.设备连接：将各种设备（如传感器、摄像头等）通过网络连接到云端服务器；2.数据采集：云端服务器实时采集设备传输的数据，并进行存储和处理；3.数据分析：对采集的数据进行分析和处理，提取有价值的信息；4.远程监控：通过云端平台提供的用户界面，实现对设备的远程监控和管理；5.报警与通知：根据设定的规则和阈值，判断设备状态并进行报警和通知。
系统架构远程集中监控平台的系统架构主要由以下组件组成：1.边缘设备：包括各种传感器、摄像头等设备，负责数据的采集和传输；2.网络通信：提供设备与云端服务器之间的通信渠道，如Wi-Fi、以太网等；3.云端服务器：承担数据存储和处理的任务，提供远程监控和管理的接口；4.数据分析引擎：对采集的数据进行分析和处理，提取有价值的信息；5.用户界面：向用户展示设备状态和提供远程管理功能的界面。
下图展示了远程集中监控平台的整体架构：+---------------------+| 用户界面 |+----------+----------+|+----------v----------+| 云端服务器 || +-----------------+ || | 数据分析引擎 | || +-----------------+ || | || +-----------------+ || | 数据存储 | || +-----------------+ || | || +-----------------+ || | 远程监控 | || +-----------------+ |+----------|----------+|+----------v----------+| 边缘设备（传感器） |+---------------------+关键功能远程集中监控平台提供以下关键功能：•远程实时监控：通过云端服务器，用户可以实时查看设备的状态和实时数据，包括温度、湿度、压力等；•历史数据查询：用户可以查询和分析设备历史数据，并生成报表和图表进行展示；•报警与通知：根据设定的规则和阈值，平台支持自动发出报警和通知，以保证设备的安全性和稳定性；•设备管理：用户可以通过平台实现对设备的远程管理，包括配置参数、固件升级等；•数据分析与预测：平台提供数据分析和预测功能，帮助用户挖掘数据潜在的价值。

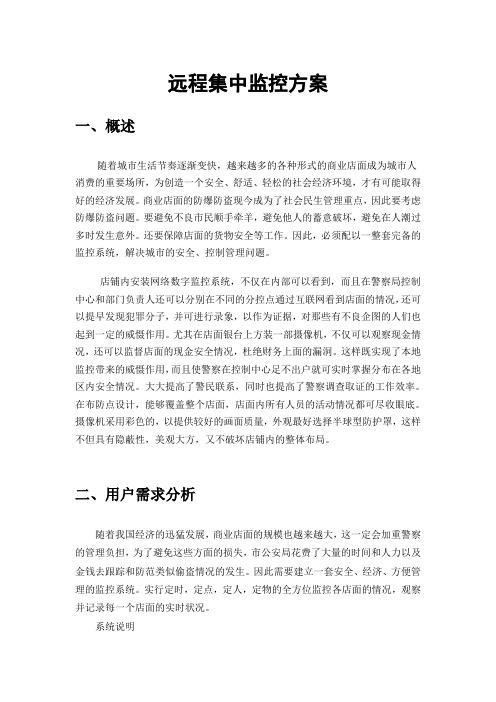

远程集中监控方案一、概述随着城市生活节奏逐渐变快，越来越多的各种形式的商业店面成为城市人消费的重要场所，为创造一个安全、舒适、轻松的社会经济环境，才有可能取得好的经济发展。
商业店面的防爆防盗现今成为了社会民生管理重点，因此要考虑防爆防盗问题。
要避免不良市民顺手牵羊，避免他人的蓄意破坏，避免在人潮过多时发生意外。
还要保障店面的货物安全等工作。
因此，必须配以一整套完备的监控系统，解决城市的安全、控制管理问题。
店铺内安装网络数字监控系统，不仅在内部可以看到，而且在警察局控制中心和部门负责人还可以分别在不同的分控点通过互联网看到店面的情况，还可以提早发现犯罪分子，并可进行录象，以作为证据，对那些有不良企图的人们也起到一定的威慑作用。
尤其在店面银台上方装一部摄像机，不仅可以观察现金情况，还可以监督店面的现金安全情况，杜绝财务上面的漏洞。
这样既实现了本地监控带来的威慑作用，而且使警察在控制中心足不出户就可实时掌握分布在各地区内安全情况。
大大提高了警民联系，同时也提高了警察调查取证的工作效率。
在布防点设计，能够覆盖整个店面，店面内所有人员的活动情况都可尽收眼底。
摄像机采用彩色的，以提供较好的画面质量，外观最好选择半球型防护罩，这样不但具有隐蔽性，美观大方，又不破坏店铺内的整体布局。
二、用户需求分析随着我国经济的迅猛发展，商业店面的规模也越来越大，这一定会加重警察的管理负担，为了避免这些方面的损失，市公安局花费了大量的时间和人力以及金钱去跟踪和防范类似偷盗情况的发生。
因此需要建立一套安全、经济、方便管理的监控系统。
实行定时，定点，定人，定物的全方位监控各店面的情况，观察并记录每一个店面的实时状况。
系统说明1、摄像机的布点（1）出入口监控每天的下班时间和周末往往是店面内人流比较多的时候，遇到节假日更是人如泉涌。
店面必须根据店内人流情况，做出适当的安排，进行人流的疏导，或是增派人手缩短顾客等待时间，以避免因人多而发生的意外。
远程监控系统实施方案一、引言。
随着信息技术的迅猛发展，远程监控系统在各行各业中得到了广泛的应用。
远程监控系统通过网络技术，实现了对设备、环境、人员等的远程监控和管理，为企业和个人提供了便利和安全保障。
本文将就远程监控系统的实施方案进行详细阐述，以期为相关领域的从业者提供参考和指导。
二、需求分析。
在实施远程监控系统之前，首先需要进行需求分析。
这包括对监控对象、监控范围、监控目的等方面的全面了解，以便确定系统的功能和性能需求。
同时，还需要考虑系统的可靠性、安全性和稳定性，确保系统能够长时间稳定运行。
三、系统设计。
1. 系统架构设计，根据需求分析的结果，设计系统的整体架构。
包括监控中心、监控设备、网络通信等部分，确保系统能够实现对监控对象的全面监控和管理。
2. 系统功能设计，明确系统需要具备的功能，包括实时监控、数据存储、报警管理、远程操作等功能，以满足不同用户的需求。
3. 系统界面设计，设计用户界面，使用户能够方便地进行监控和操作，提高系统的易用性和用户体验。
四、系统实施。
1. 硬件采购，根据系统设计的需求，选购合适的监控设备、服务器、网络设备等硬件设备，确保系统的稳定性和可靠性。
2. 软件开发，根据系统设计的功能需求，进行软件开发工作，包括监控软件、数据存储软件、报警管理软件等，确保系统能够满足用户的需求。
3. 系统集成，将硬件设备和软件系统进行集成，进行系统调试和测试，确保系统能够正常运行。
4. 系统部署，将集成好的系统部署到用户现场，进行现场调试和培训，确保用户能够熟练地使用系统。
五、系统运维。
1. 系统监控，对系统进行定期的监控和维护，确保系统的稳定性和安全性。
2. 故障处理，及时处理系统出现的故障和问题，确保系统能够正常运行。
3. 系统升级，根据用户的需求和系统的发展，进行系统的升级和优化，提高系统的性能和功能。
六、总结。
通过对远程监控系统的实施方案进行详细的阐述，我们可以看到，实施远程监控系统需要进行全面的需求分析、系统设计、系统实施和系统运维工作。
远程集中监控管理系统设计------集中存储、集中监控模式一、系统设计目标本系统可以实现主控中心与银行营业网点的网络远程监控和报警系统的集成。
建立一个集图像、声音、控制为一体。
实时双向传输，中心综合处理的高速宽带多媒体远程监控系统。
本系统的设计与实施可以实现如下目标：主控中心的值班人员可对各网点实施监视优先选择，远程控制该网点的所有摄像机，从中选择理想的摄像机图像进行监视。
主控中心在接收到客户服务的要求、发现客房操作不正常时，提供相应的语音提示在收到各类报警、营业网点运行异常或营业网点的数字录像设备异常等信息时，主控中心能及时进行应急处理和控制。
系统具有良好的实时性、连续性、音视频同步性、可控性、安全性、可扩展性。
数字录像系统能够进行实时录像或动态检测感知录像，同时可以进行本地及远程实时回放。
主控叫心可以通过交换机与银行的办公自动化网络联接，实行异地分控管理二、系统设计的技术指标系统严格按照有关规范、规定设计，各项指标须符合要求，具体技术指标如下：1、远程网点安防系统图像分辩率：实时显示704*576，视频压缩回放352*288；图像质量按期5级损伤制评分标准达到4级以上；记录图像的回放质量能达到可用图像的要求；所记录的复合音频信号清晰可懂（灵敏度1.5/bar,信噪比≥60Db,通频带200-8000Hz±3Db,失真度≤5%）.在防护区域内入侵探测器盲区边缘与防护目标间的距离不小于5m;在防范区域内设置多层次自动报警,在重要部位设置手动报警,报警响应时间不大于1秒；现场报警联动时间小于4秒；入侵探测器灵敏度；当人体以每秒一步（约0.75m/s）的速度，在探测器内横向移动时，移动距离小于３米即产生报警。
2、监控中心远程图像输帧率：传输速率为128Kbps时，大于6帧/s;图像分辩率：352*288/176*144；（本地录像可以采用352*288CIF格式，在远程分控机上采取176*144QCIF格式，达到双码流技术）远程报警时，接收图像及信号响应时间不长于6秒三、设计依据GB50348-2004《安全防范工程技术规范》GA38-2004《银行营业场所安全防范工程设计规范》GA/T70-1994《安全防范工程费用概算编制办法》GA74-2000《安全防范工程程序与要求》GA308-2001《安全防范系统验收规则》GA/T367-2001P《视频安防监控系统技术要求》GB12663-90《防盗报警控制器通用技术条件》GB/T16572-1996《防盗报警中心控制台》GB50198-1994《民用闭路监视电视系统工程技术规范》JG/Y16-1992《民用建筑电气设计规范》其它国家相关标准、规定XX行个网点的现场勘探平面图及相关资料四、本系统在进行设计时遵循以下设计原则标准化：结构体系统满足ELA/TIA568、IEEE802、ELA-569，ELA-606、ISO/IEC11801等标准；实用性：系统的各子系统，包括数据、语音、视频、控制等都满足国际标准，具备友好的用户界面，管理功能完善，方便实用灵活性：系统中的任何一部分的联接都是灵活的，即从物理布线，到数据通讯，语音通讯，视频通讯、监控设备的联接都有不爱物理位置和这些设备类型的限制。
一、解决方案（一）远程集中监控中心主要由：管理中心、视频调度指挥中心、MCU流媒体服务器、GIS地理信息（报警中心电子地图）、网络储存服务器和解码终端构成。
（二）监控中心主要功能以下：a)管理中心➢对监控地点及操作人员的编辑，包括新建、修改、删除；➢对操作员进行权限设置，采用灵活的菜单权限设置方式；➢在整个系统中，系统具有精细权限管理功能，能对系统中所有权限用户进行统一、准确、精细的管理和权限划分，保障系统中高级用户和各级领导在重大情况或紧急情况下对系统的操作控制优先权。
➢每个对象均可以进行精细权限设置，比如可为每个用户设置对每个摄像头的权限（是否可以实时监控、历史点播、云台控制等）。
➢支持用户优先级级别管理，对同一个资源，如果两个用户均具备相应的权限，级别高的用户可以抢占级别低的用户的对该资源的拥有权，用户的控制权被抢占时会得到明显的通知。
➢对用户的操作请求进行权限认证，当用户不具备相应操作的权限时，此用户的请求被拒绝，反之则接收并允许进行操作，同时将本操作记录至操作日志；➢对来自报警管理主机的报警信息进行报警日志记录，同时进行转发，可自动转发至已经设置好的多个目的主机；➢操作日志、报警日志的查询。
b)视频调试指挥中心➢网络预览：通过多IP的方式,同屏幕可以支持36个视频实时浏览，一台中心机可以同时控制10台以上的解码终端,从而可以形成36*128的数字矩阵监控系统。
可以同时实时预览多达36路的图像和声音，每个监控点的图像和声音可以任意切换,。
可以在1、4、6、8、9、10、12、16、24全屏等多种画面分割模式中切换显示。
➢云台控制：对网络视频服务器所连接的云台及镜头进行控制➢远程监听：可把远端声音传送回中心➢远程录像文件检索：按日期、时间、类型、服务器、通道检索客户端本地或远程服务器端录像文件。
➢远程下载: 系统能够通过网络远程备份指定时间的录像数据到本地硬盘上；➢画面抓拍：将任意一副回放图像存放成JPEG或BMP格式的图像。
中监控系统设计方案书1概述1.1系统的必要性随着计算机技术的发展和普及，计算机系统数量与日俱增，其配套的环境设备也日益增多，计算机房已成为各大单位的重要组成部分。
机房的环境设备（供配电、UPS、空调、消防、保安等）必须时时刻刻为计算机系统提供正常的运行环境。
一旦机房环境设备出现故障，就会影响到计算机系统的运行，对数据传输、存储及系统运行的可靠性构成威胁，如事故严重又不能及时处理，就可能损坏硬件设备，造成严重后果。
对于银行，证券，海关，邮局等需要实时交换数据的单位的机房，机房管理更为重要，一旦系统发生故障，造成的经济损失更是不可估量。
目前许多机房的管理人员不得不采用24小时专人值班，定时巡查机房环境设备，这样不仅加重了管理人员的负担，而且更多的时候，不能及时排除故障，对事故发生的时间及责任也无科学的管理。
尤其目前国内普遍缺乏机房环境设备的专业管理人员，在许多地方的机房不得不安排软件人员或者不太懂机房设备管理甚至根本不懂机房设备维护的人员值班，这对机房的安全运行无疑又是一个不利因素。
正是为了解决上述问题，我司成功地推出了GJ2000-CRM机房场地设备监控系统，实现了机房设备的统一监控，减轻了机房维护人员负担，提高了系统的可靠性，实现了机房的科学管理。
1.2设计依据计算机机房集中监控用户要求计算机站场地技术条件GB2887-89计算机站场地安全要求GB93611.3设计原则和标准系统选型高起点：技术先进性：选用最新的专业厂家产品系统高可靠性：系统的硬件和软件均采用技术成熟的产品系统运行管理方便：软件系统中文化，操作方便技术支持能力强：承建单位技术实力强，服务完善系统可扩展性能强：模块化结构有利于扩容与扩展投资少：系统选型具有高性能价格比建设时间短：在较短的时间内完成系统的安装调试《通信设备安装抗震设计》（YD2003-92）《通信电源设备安装设计规范》（YD5040-97）《工业企业通用设计规范》（GBT42-81）《中华人民共和国公共行业标准》（GA/T70-94）《安全防范工程程序与要求》（GA/T75-94）《民用闭路监视电视系统工程技术规范》（GB50198-94）《电视系统视频指标》（CCTR RECOMMENDATION 472-3）《视频安防监控系统技术要求》(GA/T 367—2001)1.4功能要求1、平台要求系统平台应能使用客户端/服务器（C/S）和B/S两种构架，以实现内网以及公网授权用户的访问；并发访问用户数在10个以上，注册用户不受限制。
可编辑修改精选全文完整版第1章数据中心集中监控管理概述数据中心集中监控管理系统就是用一个集监控平台就能看到所有机房里环境设备参数和状态，并且能集成其他系统，例如门禁、视频系统等，把机房里的所有设备管理起来。
一套完善的机房监控系统可以对各个分布独立的动力设备和机房环境、机房安保监控对象进行遥测、遥信等采集，实时监视系统和设备、安保的运行状态，记录和处理相关数据，及时侦测故障，并作必要的遥控、遥调操作，适时通知人员处理；实现机房的少人、无人值守，以及电源、空调的集中监控维护管理，提高供电系统的可靠性和通信设备的安全性，为机房的管理自动化、运行智能化和决策科学化提供有力的技术支持。
我公司在吸收世界最新的云计算及物联网先进技术的基础上，并结合中国的管理实际情况，同时采用了先进的云计算技术、物联网技术、网络技术、视频处理技术、音频技术、WEB技术，开发出基于多技术的ZLT-MONITOR云计算综合监控管理平台。
该系统由云计算综合监控管理组态平台软件、物联网传感控制器、网络、现场设备组成。
云端的物联网传感控制器监测采集获得最基础的数据，通过云网络，与云计算综合监控管理组态平台软件ZLT-MONITOR进行连接，可通过云计算及安全处理，形成标准的接口数据发布到云中，完成云计算及物联网产业的最基础的云数据采集，同时云端的物联网传感控制器可接受云中的控制信号，对现场进行云控制。
可同时把非智能设备、串口智能设备、网络设备、OPC设备、视频设备、音频设备，结合在一个平台集中监控管理，并可把现场各种设备数据流、视频流、音频流远程传输和其他MIS、ERP系统相接，实现资源共享、远程集中监控管理，监视各种设备的状态及参数，并可诊断设备部件情况，具有专家诊断功能，它不仅能对设备环境进行监控，实现遥测、遥信、遥调、遥控、遥视五遥功能，而且能把故障排除在尚未发生的萌芽状态，可大大提高管理的远程化、高度集中化、智能化，并节省监控管理的成本。
中山联通营业厅图像远程集中监控管理系统解决方案
中国联通中山分公司罗和云广州德特信息技术有限公司卢浩文
最近几年来，连锁营业店的经营模式已逐渐被国内众多的规模服务型公司所青睐与认可，连锁便利店、连锁超市、连锁网吧、连锁专卖店、连锁加油站等也越来越多地走进消费者的视野。
但是，如何有效监管连锁营业店的日常运营，监督店内营业员的服务质量，掌握顾客光临营业店的一手资料以及营业店的安全防范问题，成为企业管理层的考虑关注重点之一。
一、项目背景
中国联通中山分公司辖下共有27家连锁营业厅，其中市区7家，其余20家营业厅分布在中山市各镇。
27家连锁营业厅中的10家已配备本地图像监控系统，即：营业厅根据实际监控需求，在营业厅内部安装2-4台监控摄像机，营业厅后台配备1套数字硬盘录像机或模拟磁带录像机用来保存日常监控图像数据。
但是，这种本地图像监控模式存在以下不便和弊端：一方面，上级管理部门无法通过监控系统及时了解各营业厅的营业工作状况；另一方面，由于只能实现各营业厅本地录像数据保存，一旦有事情发生需要上级管理部门通过查看录像资料介入调查时，必须亲赴营业厅现场进行。
因此，为了加强联通营业厅生产经营活动的安全性，并通过有效的远程监管达到提高营业厅服务质量，从而最终提高企业经济效益的目的，中山市联通公司决定对下属部分已配备本地图像监控系统的联通营业厅进行改造，并对尚未具备图像监控系统的联通营业厅进行规划实施，从而实现各营业厅全天候监控图像的远程集中监控、录像和管理，即：利用各营业厅和公司总部之间的现有数据专线网络，将各营业厅监控图像数据实时上传到监控中心集中录像保存；同时，公司相关职责管理部门通过OA网络上的客户端电脑，可以实时监控各营业厅的状
况场景图像，在必要的情况下，无须亲临监控中心即可通过桌面电脑调用监控中心保存的各营业厅历史录像资料并进行回放显示。
二、基于网络视频服务器的远程图像监控管理系统
网络视频服务器是最近几年才面世的第三代全数字化远程视频集中监控系统的核心设备，属于最新一类的数字化监控产品，利用它可以将传统摄像机捕捉的图像进行数字化编码压缩处理后，通过局域网、广域网、无线网络、Internet 或其它网络方式传送到网络所延伸到的任何地方，千里之外的网络终端用户通过普通电脑就可以对远程图像进行实时的监控、录像、管理。
网络视频服务器基于网络实现动态图像实时传输的特点，使得以往必须局限在区域范围的图像监控系统，变成可以不受时间与地域的限制。
在本系统规划调研阶段，用户方根据系统需求对现在主流的监控模式进行了全方位的分析比较：
1、传统的模拟监控模式：需要在各营业厅与公司总部之间架设模拟图像传输的
专用光纤专线，由于各营业厅分布在中山市11镇，仅仅是线缆敷设的费用就是天价了，该模式很快被否决。
2、基于硬盘录像机的第二代准数字化本地视频监控模式：与模拟监控模式相比，
基于硬盘录像机的第二代准数字化本地视频监控模式不亚于一次飞跃，但是在远程监控应用中，基于数字硬盘录像机的监控模式始终无法解决网络远程监控应用环境中的传输延时过大、网络带宽占用过高、无法多路同时监控等问题，而且由于系统架构方面的原因这种监控模式无法实现中心统一集中录像的需求。
3、基于网络视频服务器的远程图像监控管理模式：用户方最终选择以网络视频
服务器为核心设备架构中山联通营业厅图像远程集中监控管理系统，通过在各营业厅配备网络视频服务器，将本地监控摄像机拍摄的模拟图像进行数字化压缩处理后，基于现有的各营业厅和公司总部之间的E1专线网络上传到监控中心集中录像保存，联网的客户端电脑可以实时监控相关图像，也可以随时访问录像主机调用历史录像数据回放显示。
三、系统规划与实施
“中山联通营业厅图像远程集中监控管理系统”项目于2004年9月正式启动。
从应用实际出发，结合公司内部的具体情况特点，中山联通公司对系统功能与性能方面做了如下要求：
1．根据各营业厅的实际监控需求，针对收费柜、手机展示柜等敏感位置设置固定式监控摄像机，多数营业厅按2个监控点的标准配置摄像机，部分面积较大的形象厅按4个监控点的标准配置摄像机。
2．原来已有10家营业厅建立本地监控系统，为节约系统设备投入，原则上利用原有监控摄像机。
3．辖区27家营业厅共设置60个监控点，通过网络视频服务器将模拟图像进行数字化压缩成IP数据，利用现有的各营业厅和公司总部之间的E1专线网络上传到监控中心。
4．监控中心设在中山联通公司总部机房，要求配备3台监控录像主机，每台监控主机分别管理20路图像的实时录像与监控（20路图像分为5组，每组4画面同屏轮巡显示，每10秒轮巡到下一组），同时保存30天每天12小时的全部图像资料。
5．监控中心之外的OA网络客户端用户，包括公司客服部、各营业厅主管以及相关领导等，通过联网电脑可以远程监控各营业厅图像，也可以访问中心录像主机，检索回放历史录像资料。
6．选定的网络视频服务器设备必须具备公安部的产品检测报告以及产地所在省公安厅的生产许可证，监控管理软件应具有知识产权证明。
根据以上规划与需求，对市场上国内及国外生产的多种品牌网络视频服务器进行技术性能和性价比的分析比较，并考察了各种品牌产品的实际应用项目，经过严格的质量、功能、性能的筛选，最后于2004年8月经过招标后初步选定广州德特信息技术有限公司生产的“翔视”网络视频服务器。
用户方之所以选择“翔视”网络视频服务器，除了产品满足用户方要求的资质条件外（公安部检验证书编号：公沪检031367；广东省公安厅生产登记证
书编号：粤1001027；系统后台的“翔视网络视频集中监控系统”管理软件获广东省信息产业厅软件产品登记证书编号：粤DGY-2002-0578以及国家版权局颁发的著作权登记证书：软著登字第025831号），其图像数字化压缩后的低网络带宽占用、流畅的图像显示效果、强大的后台管理软件功能是其在众多产品中脱颖而出的重要原因。
项目实施过程中，系统采用30台“翔视” DT-1002V两路网络视频服务器将各营业厅总共60路视频图像实时传输至系统监控中心，中心配备三台普通工控电脑各装载960G硬盘作为监控录像主机，保存一个月的录像数据之后自动覆盖更新。
图一是系统实际应用中的监控画面抓拍图，图二是系统结构示意图。
图一实际应用中的监控客户端软件界面
图二中山联通营业厅视频图像远程集中监控管理系统结构示意图
需要特别指出的是：本系统利用“翔视网络视频集中监控系统”管理软件独特的视频数据流转发功能，在多用户同时存在监控需求的情况下，较其它网络视频服务器系统，可以大大降低内部网络的带宽资源占用。
其应用原理：系统监控中心的监控录像主机（安装翔视网络视频集中监控系统管理软件）在常规功能之外，同时又作为内部OA网监控客户端的服务器，有监控需求的客户端向监控主机发送监控指令并通过监控主机取得所需的前端各营业厅的监控图像。
上述结构模式最大的优点就是节省各营业厅和公司总部之间的网络带宽资源。
由于各营业厅和公司总部之间仅有2M的网络带宽，除了用于图像数据传输外，还要承担营业计费数据的传输应用，当公司内部OA网上有N个监控客户端需要同时观看远程某一个营业厅监控点图像时（一路图像带宽占用为250K），常规模式下占用该营业厅和公司总部之间带宽为（N*250）K，必然会导致数据堵塞从而影响监控效果，如图三所示。
图三常规监控模式示意图
而采用本系统的数据流转发服务模式，无论OA网上有多少监控客户端观看远程某一个营业厅监控点图像，营业厅只需向监控主机传送图像，监控客户端也只需向监控主机发出观看请求，其外网带宽占用始终仅为250K，如图四所示。
图四数据流转发服务监控模式示意图
四、系统特点
目前，基于翔视网络视频服务器的“中山联通营业厅视频图像远程集中监控管理系统”已完成安装调试工作并进入正式运行阶段。
从系统的选型、结构与功能的搭建、运行效果的观察等实际参与的体会，我们认为本系统具有以下几方面的特点：
1、系统造价经济而功能强大，利用现有的E1专线网络构建专用的远程监控系
统，可以实现远程监看（全屏显示、画面分割显示、轮巡显示）、控制、录像、回放、图片抓拍、管理等等，充分实现了预定的建设目标。
2、管理人员足不出户通过桌面联网电脑访问监控主机即可实现对营业厅图像的
实时监控功能，图像画面流畅、清晰度高，从而在一定程度上替代了管理部门对营业厅的例行检查工作，大大提高了对营业厅监管工作的效率。
3、监控中心主机采用翔视网络视频集中监控系统管理软件独特的数据流转发服
务功能，解决了多客户端并发访问远程监控点图像易发的网络堵塞问题。
4、随时随地的录像调用回放功能，无论身在何处，任何密码授权的用户通过身
边的电脑联网接入监控中心的监控录像主机，可以按时间、地点等检索要素智能化调用回放历史录像资料，并可以按需要截录到本机，避免了地理位置间隔原因造成监督管理的不便和缺位。
5、提供WEB版客户端监控软件选择，用户无须安装任何专门软件，通过网络连
接中心主机（首次接入时会自动下载相关控件），根据主机配置信息界面上列出的监控网点名称点击选择任意一个监控点进行实时监控、录像等操作，简单快捷的监控操作方式解决了非专业人员的使用困扰。
6、系统可扩容性强，系统扩容时除新增网点的前端设备外，仅需在中心监控主
机上做相关扩充网点IP地址的配置即可，简便经济的扩容方式符合系统将来规模扩容的需要。
7、安全性高：图像掩码技术，防止非法篡改录像资料；网络上的任意授权电脑
均可以进行录像备份，有效防止恶意破坏；授权分级管理功能；强大日志管理功能；保证了专用系统的安全使用。
五、结束语
“中山联通营业厅视频图像远程集中监控管理系统”的启用不仅使各营业厅的安全营业工作更有保障，而且为中山联通公司对下属营业厅的监管工作提供了现代化和信息化的强有力工具，获得了用户单位的一致好评。
