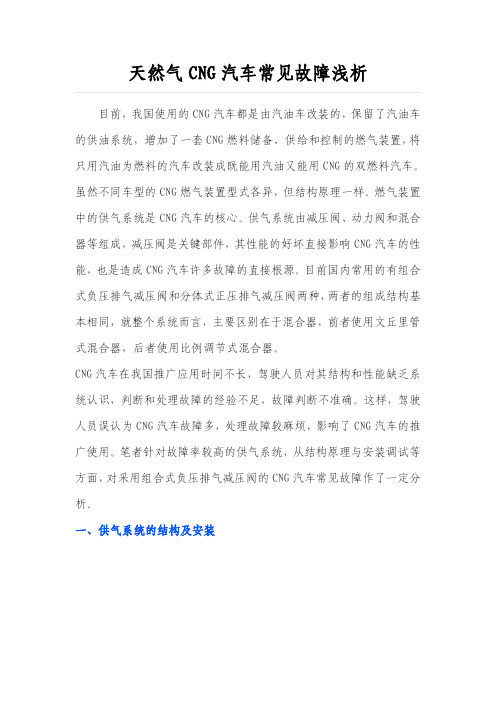

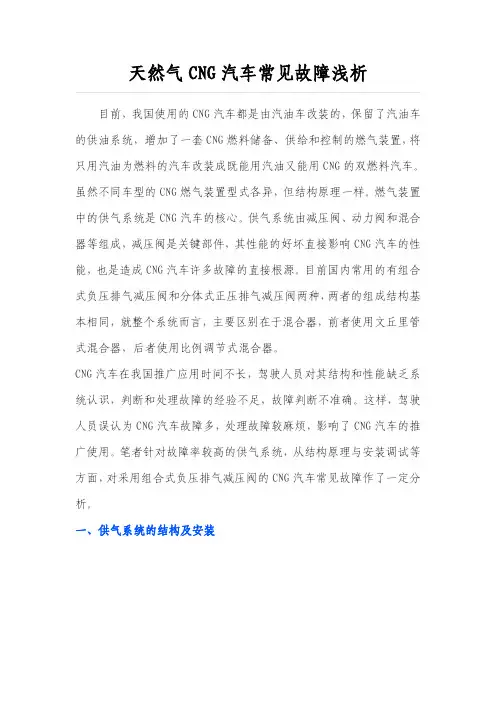

天然气CNG汽车常见故障浅析目前，我国使用的CNG汽车都是由汽油车改装的，保留了汽油车的供油系统，增加了一套CNG燃料储备、供给和控制的燃气装置，将只用汽油为燃料的汽车改装成既能用汽油又能用CNG的双燃料汽车。

虽然不同车型的CNG燃气装置型式各异，但结构原理一样。

燃气装置中的供气系统是CNG汽车的核心。

供气系统由减压阀、动力阀和混合器等组成，减压阀是关键部件，其性能的好坏直接影响CNG汽车的性能，也是造成CNG汽车许多故障的直接根源。

目前国内常用的有组合式负压排气减压阀和分体式正压排气减压阀两种，两者的组成结构基本相同，就整个系统而言，主要区别在于混合器，前者使用文丘里管式混合器，后者使用比例调节式混合器。

CNG汽车在我国推广应用时间不长，驾驶人员对其结构和性能缺乏系统认识，判断和处理故障的经验不足，故障判断不准确。

这样，驾驶人员误认为CNG汽车故障多，处理故障较麻烦，影响了CNG汽车的推广使用。

笔者针对故障率较高的供气系统，从结构原理与安装调试等方面，对采用组合式负压排气减压阀的CNG汽车常见故障作了一定分析。

一、供气系统的结构及安装图1组合式负压排气减压阀结构原理1—加热水道；2—三级调节阀；3—怠速电磁阀；4—二级减压阀；5—一级减压阀；6—高压电磁减压阀；7—天然气滤清器第一级、第二级减压阀均为常开杠杆膜片式结构，第三级减压阀为常闭真空膜片式结构。

设置在第一级减压阀之前的高压电磁减压阀控制天然气流量。

由于一级减压阀的减压比高达50∶1，最大流量可达40m3/h，气体膨胀吸热严重，阀体及管线、阀门、接头大量结霜或结冰，甚至出现管路冰堵。

因此，在阀体上设置了一个利用发动机循环水热量的管路加热器，以延长使用寿命，确保减压阀的正常工作。

减压阀的安装位置应选择在化油器附近振动较小的部位。

天然气燃烧的质量空燃比为16.7［1］，汽油燃烧的质量空燃比为14.9［2］，两者共用同一进气通道和燃烧系统时，因空燃比不同其燃烧所需的空气量也不同，而空气通道的截面积却不变，这样只有改变天然气通道截面积，才能调节混合器中燃气与空气的比例。

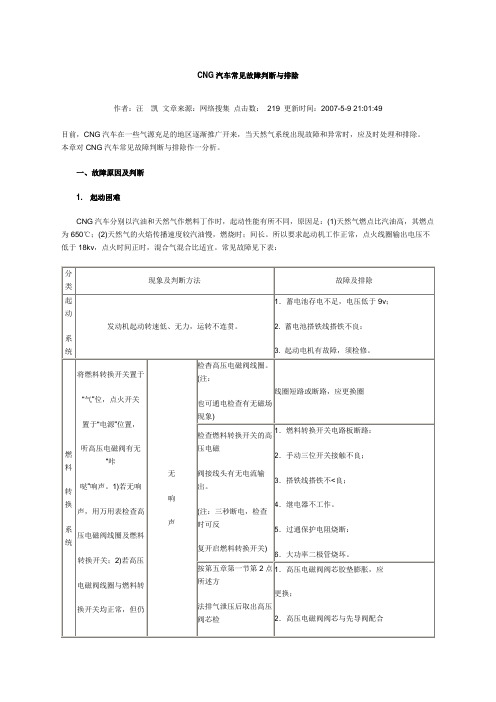

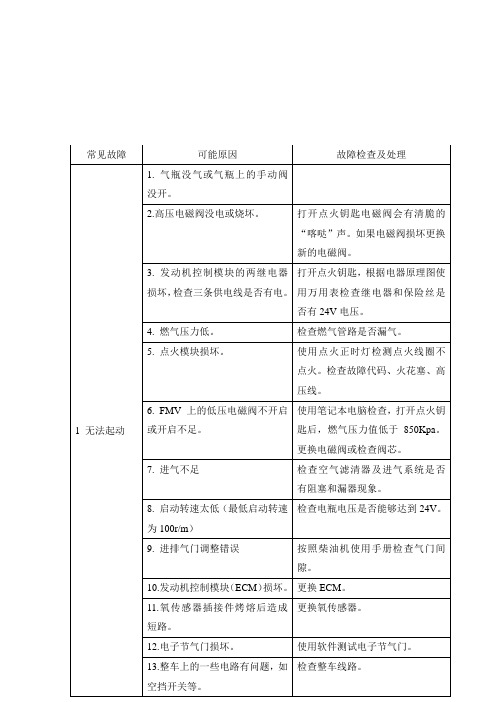

CNG汽车常见故障判断与排除
