不用电池门铃和不用按钮门铃电路

简单实用声控电子门铃电路
利用本电路作为门铃时，不需在门前安装按钮开关，来客只需叩一下大门，门铃便会发声。

电路如图所示。

电路最大的特点就是利用扬声器做振动输入，又做门铃声输出。

晶体管V2、电位器KP和电容C2组成控制电路，V1、V3、R2、C1组成互补式振荡器。

当开关S合上接通电源后，电源经C2、V2的BE结和扬声器BL对C2充电，较大的瞬间充电电流使V2饱和导通，箝制住V3的集电极电位；C2充电结束后，电源经KP给V2提供基极电流以维持V2的临界饱和状态，使振荡器不工作。

当外界声波振动扬声器纸盆时，扬声器两端产生感应电压，该电压加在V2的发射极，使V2退出临界饱和区而进入放大区，V2的集---射极间压降增大，从而使振荡器振荡，BL发出音频叫声。

解除叫声可断开S再合上。

VI选用3DG6，3DG6,B>=80；V3选用3AX31，B＞=60；V2选用3DG6，B>=100。

BL选用8姆扬声器，并安装在门板内侧中上部，来客叩一下门即可发音报信。

(转自中国电子制作网站)。

简易门铃电路的设计门铃是我们日常生活中经常使用的电子设备之一、它起到提醒主人有人来访的作用。

本文将介绍一个简易门铃电路的设计。

这个门铃电路的设计非常简单，主要由以下几个组成部分组成：一个电源电路、一个输入电路、一个放大电路和一个输出电路。

首先是电源电路。

门铃电路一般使用直流电源，可以使用9V或12V的电池作为电源。

为了保证电源的稳定性，我们可以使用一个稳压芯片例如LM7805来提供稳定的5V电压。

接下来是输入电路。

输入电路主要用来感应人体的存在。

我们可以使用一个红外线传感器来实现这个功能。

红外线传感器是通过接收红外线信号来检测有无人体存在的。

当有人体接近门铃时，红外线传感器将会输出一个高电平信号，否则输出为低电平信号。

然后是放大电路。

放大电路用来放大输入电路输出的信号，使其能够被后续的输出电路处理。

我们可以使用一个操作放大器例如LM358来实现这个功能。

操作放大器可以增加输入信号的幅度，并输出到下一个电路。

最后是输出电路。

输出电路主要用来发出声音，提醒主人有人来访。

我们可以选择使用一个蜂鸣器作为输出器件。

当放大电路输出的信号为高电平时，蜂鸣器将会发出声音。

在电路中，我们可以通过继电器控制蜂鸣器的开关，使门铃的声音持续一段时间。

下面是门铃电路的具体连接：1.将电源正极连接到红外线传感器的VCC脚。

2.将电源地线连接到红外线传感器的GND脚，以及放大电路的GND脚。

3.将红外线传感器的OUT脚连接到放大电路的输入脚。

4.将放大电路的输出脚连接到继电器的控制脚。

将继电器的触点连接到蜂鸣器的正极，将蜂鸣器的负极连接到电源地线。

5.将电源地线连接到继电器的GND脚。

在完成电路的连接后，我们可以通过按下继电器的触发脚来模拟有人来访的情况。

此时，门铃将会发出声音。

在实际使用中，为了方便操作门铃，我们也可以在电路中添加一个开关用来控制门铃的开关。

当门铃不需要使用时，我们可以关闭开关，从而关闭门铃。

这是一个简易门铃电路的设计。

目录摘要 (Ⅰ)1 Proteus软件学习 (1)1.1 Proteus简介 (1)1.2 Proteus 的功能特点 (1)1.3 Proteus电路功能仿真 (2)2 电路设计思想 (3)3 设计方案论证与比较 (4)4部分电路简介 (5)4.1 芯片简介 (5)4.2 充放电回路 (7)5 电路原理 (8)5.1 基于双T正弦波振荡器构成的电子门铃电路 (8)5.2 双音电子门铃电路(拓展部分) (8)6 设计过程及步骤 (10)7 仿真流程 (11)8 仿真结果与分析 (13)8.1基于双T正弦波振荡器构成的电子门铃电路 (13)8.2 双音电子门铃电路（拓展部分） (14)9 影响电路起振，波形失真及稳定性的主要因素 (16)10 总结 (17)心得体会 (18)参考文献 (19)基于双T正弦波振荡器或RC正弦波振荡器设计的电子门铃1 Proteus软件学习1.1 Proteus简介本次强化训练中对仿真有明确的要求，这就要求我们必须对所要求的使用的仿真软件有一定的了解和使用熟练度，这里先对软件作简略的介绍。

Proteus软件是英国Labcenter electronics公司出版的EDA工具软件（该软件中国总代理为广州风标电子技术有限公司）。

它不仅具有其它EDA工具软件的仿真功能，还能仿真单片机及外围器件。

它是目前最好的仿真单片机及外围器件的工具。

虽然目前国内推广刚起步，但已受到单片机爱好者、从事单片机教学的教师、致力于单片机开发应用的科技工作者的青睐。

Proteus是世界上著名的EDA工具(仿真软件)，从原理图布图、代码调试到单片机与外围电路协同仿真，一键切换到PCB设计，真正实现了从概念到产品的完整设计。

是目前世界上唯一将电路仿真软件、PCB设计软件和虚拟模型仿真软件三合一的设计平台，其处理器模型支持8051、HC11、PIC10/12/16/18/24/30/DsPIC33、AVR、ARM、8086和MSP430等，2010年即将增加Cortex和DSP系列处理器，并持续增加其他系列处理器模型。

楼宇对讲智能门铃电路图大全(图) ------ 自动控制论文样板2010-02-20 16:59对讲音乐门铃电路555门铃、对讲、报警三功能电路本电路主要由响铃、对讲、遥控开锁三部分组成，具体电路如图所示。

响铃部分主要由放大集成电路IC2、音乐集成电路IC3、开关三极管VT2、门铃按键开关Sl、S2等元件组成。

来客按了某房间门铃按键Sl或S2，开关三极管VT2饱和导通，IC2、IC3得电，IC3产生的音乐信号经过电容C14耦合送到IC2的输入端③脚，经放大后从⑤脚分两路输出：一路经电容C11、C12耦合后通过CN2送到对应房间分机喇叭；另一路由电容Cl0耦合后送到主机喇叭。

主机和分机喇叭同时响铃。

停止按压Sl或S2，三极管VT2截止，IC2、IC3失电，铃声停止。

一、功能特点1.1采用单片机控制技术，功能强大；1.2多种键盘编码方式支持多种户型；1.3可设置3/4位显示，数字/字符显示；1.4开锁多样式：住户持已注册的卡，只须把卡放在门口机的读卡区，如果刷卡成功，门口主机会发出"嘟"一声，打开电控锁(刷卡主机)；住户可以对主机进行密码开锁设置，凭已设的密码开锁；远程遥控开锁；1.5接线方便可靠，故障自动检测功能；1.6具有可视对讲、监视及开锁功能；1.7可视系统可配接非可视分机；1.8振铃音由芯片产生，悦耳动听。

二、技术参数2.1摄像头：1/3＂ CCD2.2镜头：3.6mm 92°2.3分辨率：420TV线2.4最低照度：0 LUX2.5信号制式：PAL2.6视频输出：1Vp-p 75Ω2.7音频信噪比：≥50 dB2.8音频失真：≤5%2.9卡的类型：非接触卡（ID、IC）2.10存卡数量：2万张2.11读卡距离：0～6cm2.12通话时限：120秒2.13传输方式：编码2.14操作方式：夜光键盘2.15容量：≤1016户论文大全：1. 基于单片机的楼宇直按可视对讲门铃系统的设计0 引言城市居民楼单元入口大多数是敞开着的，这方便了居民的进出，但同时也给居民的生活带来了诸多的不便。

常州信息职业技术学院学生毕业设计（论文）报告系别：电子与电气工程学院专业：电子信息工程技术班号：电气111班学生姓名：陈奕玲学生学号：1105093119设计（论文）题目：基于单片机的电子音乐门铃设计指导教师：宋艳设计地点：常州信息职业技术学院起迄日期：2012.11.15----2013.05.25毕业设计（论文）任务书专业电子信息工程技术班级电气111班姓名陈奕玲一、课题名称：基于单片机的无线音乐门铃设计二、主要技术指标（或基本要求）采用STC89C51单片机作为主控制器，外部加上三极管驱动放音设备，超再生无线模块实现无线的连接。

遥控器采用PT2262编码芯片对信号编码，并由超再生无线模块发射信号。

三、主要工作内容：系统总体方案设计，硬件电路的具体设计，电源电路设计，调试与实现四、主要参考文献：周良权傅恩锡李世馨编模拟电子技术基础（第三版）[M].b北京：高等教育出版社2006.__ 张玉莲编电子CAD（Protel99SE）实训指导书（第一版）[M].西安电子科技大学出版社2007 林春景编模拟电子线路（21世纪普通高等教育电子信息类规划教材）（第一版）[M].机械工业出版社2009学生（签名）年月日指导教师（签名）年月日教研室主任（签名）年月日系主任（签名）年月日毕业设计（论文）开题报告基于单片机的电子音乐门铃设计目录目录............................................................................................................................................................ 摘要. (I)ABSTRACT ............................................................................................................................................... I I 第1章前言. 01.1课题选题背景 01.2国内外研究状况 01.3研究无线遥控音乐门铃的意义 (1)第2章系统总体方案设计 (1)任务与要求 (1)第3章硬件电路设计 (1)3.1系统总体框图 (1)3.2电源电路设计 (2)3.3发射电路设计 (3)3.4接收电路设计 (5)3.5主控电路设计 (6)3.6放音驱动电路设计 (11)第4章系统软件设计 (12)4.1单片机发声概述 (12)4.1.1 音调 (12)4.1.2 节拍 (13)4.2编程软件K EIL C51 (13)4.3画图软件P ROTEL99SE (14)4.4系统总体程序流程图 (16)第5章调试与实现 (16)5.1调试过程 (16)5.2焊接遇到的主要技术问题 (17)5.3功能的调试方法 (17)第6章结束语 (18)6.1意见与改进 (18)6.2设计的收获与体会 (18)致谢 (19)参考文献 0附录一：原理图 (1)附录二：仿真图 (2)附录三：源程序 (3)摘要随着微电子技术、无线技术和网络技术的飞速发展以与人们生活水平的大幅度提高，人们对居住环境的安全、方便提出了越来越高的要求，尤其是在智能化住宅中，人们迫切需要一种不仅安全可靠、使用方便等优点于一体的智能门铃产品，因此无线遥控音乐门铃系统的设计成为本课题研究的目标。

声控灯1这里有个电路,通过调节电位器得大小,可以调节时间。

可以参考哦声控灯2时间、亮度可调声控灯３一、电路工作原理下图就是声控电路得电原理图。

当您对着声控电路得小话筒拍手或喊叫时,电路中得继电器会开始工作,工作几秒钟继电器会自动停止、电路中得小话筒可以把声音信号转变为电信号,通过三极管VT１得放大去触发后面得控制电路、三极管VT2、VT3及其电阻器、电容器组成单稳态电路。

电阻器R4为三极管VT2提供了基极电流;而三极管VT3得基极电流则就是从三极管VT2得集电极电阻R5上得到得。

三极管ＶＴ2集电极与三极管VT3基极之间就是直接耦合得;而三极管VT3集电极与三极管VT2基极之间得耦合则就是由电容器Ｃ3来完成得。

单稳态电路得特点就是它只有一个稳定状态。

电路在没有信号输入时,选择合理得R4阻值,使三极管VＴ２稳定在饱与状态;此时它得集电极电压约为0.3V以下。

这样使三极管VＴ3稳定在截止状态。

这就就是单稳态电路得稳定状态。

当信号中得一个负脉冲通过C２到达三极管ＶT2得基极时,三极管VT2开始趋向截止,它得集电极电流减小,集电极电压升高;经过直接耦合,使三极管VT3得基极电压升高,三极管VT3开始导通,它得集电极电压下降;经电容C3得耦合又使三极管VT２得基极电压进一步下降(虽然这时负脉冲已经不再存在),形成一个正反馈,很快达到一个新得状态。

此时三极管ＶT2截止,三极管VＴ3饱与导通。

这就就是单稳态电路得暂稳态现象。

单稳态电路得暂稳态就是不能持久得、在暂稳态期间,电容器Ｃ３通过电阻器R４进行放电,随着放电得进行三极管VT２得基极电压逐渐升高,当它达到0、5Ｖ以上时,三极管VT２开始导通,正反馈现象再次发生,整个电路很快又回到VＴ2饱与导通,VT３截止得稳定状态。

电容器C3通过电阻器R４得放电过程决定了电路暂稳态得维持时间、根据计算,这个时间ｔ—0。

7×R4×Ｃ3。

在本电路中电阻R４为2７0ｋΩ,电容Ｃ3为4７μＦ,所以t=0。

门铃电路原理
门铃电路原理，是指用于控制门铃工作的电路组成及其工作原理。

一般来说，门铃电路由门铃按钮、电源、变压器、控制开关、短线等部分组成。

门铃按钮是门铃电路的主要输入部分，当按下门铃按钮时，电流流经按钮，使门铃电路开始工作。

接着，电流会进入变压器，变压器会将电流的电压从高电压变为低电压，以符合使用门铃需要的电压值。

变压器的输出端会将低电压电流送入控制开关。

控制开关是门铃电路的核心部分，其主要作用是实现门铃工作的开关控制。

当门铃按钮被按下，电流经过变压器输出低电压后，会进入控制开关。

控制开关会将电流经过合适的路径，从而使门铃发声。

当门铃按钮松开后，则会切断电流，门铃停止发声。

此外，在门铃电路中，还需要通过合适的短线连接各组件，使电路能够正常运行。

这些组件和连接方式的选择，会根据具体的门铃要求和电气设计原则进行调整和优化。

总之，门铃电路是通过门铃按钮输入信号，经过电源、变压器、控制开关等部件的处理和控制，实现门铃的工作。

每个部件的功能协同作用，能够确保门铃电路的正常运行和可靠性。

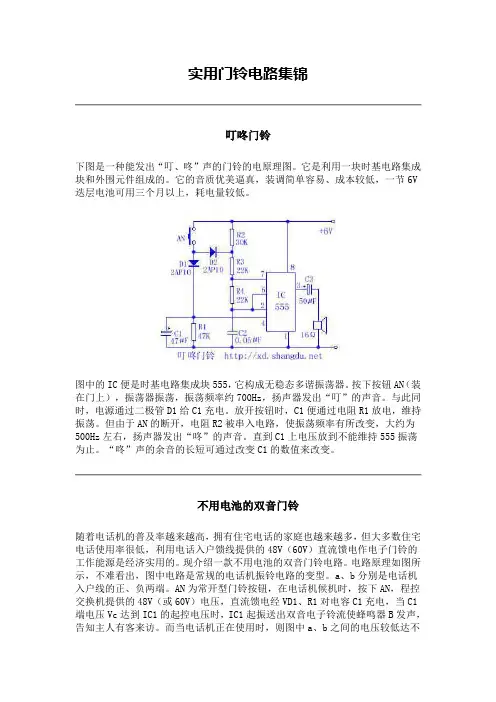

实用门铃电路集锦叮咚门铃下图是一种能发出“叮、咚”声的门铃的电原理图。

它是利用一块时基电路集成块和外围元件组成的。

它的音质优美逼真，装调简单容易、成本较低，一节6V 迭层电池可用三个月以上，耗电量较低。

图中的IC便是时基电路集成块555，它构成无稳态多谐振荡器。

按下按钮AN（装在门上），振荡器振荡，振荡频率约700Hz，扬声器发出“叮”的声音。

与此同时，电源通过二极管D1给C1充电。

放开按钮时，C1便通过电阻R1放电，维持振荡。

但由于AN的断开，电阻R2被串入电路，使振荡频率有所改变，大约为500Hz左右，扬声器发出“咚”的声音。

直到C1上电压放到不能维持555振荡为止。

“咚”声的余音的长短可通过改变C1的数值来改变。

不用电池的双音门铃随着电话机的普及率越来越高，拥有住宅电话的家庭也越来越多，但大多数住宅电话使用率很低，利用电话入户馈线提供的48V（60V）直流馈电作电子门铃的工作能源是经济实用的。

现介绍一款不用电池的双音门铃电路。

电路原理如图所示，不难看出，图中电路是常规的电话机振铃电路的变型。

a、b分别是电话机入户线的正、负两端。

AN为常开型门铃按钮，在电话机候机时，按下AN，程控交换机提供的48V（或60V）电压，直流馈电经VD1、R1对电容C1充电，当C1端电压Vc达到IC1的起控电压时，IC1起振送出双音电子铃流使蜂鸣器B发声，告知主人有客来访。

而当电话机正在使用时，则图中a、b之间的电压较低达不到IC1的起控电压，此时，即使按下AN门铃按钮也不工作，这是因为由于R1取值较大，远大于电话机的阻抗。

故AN按下时对电话机的正常通话无影响。

也对程控交换机无不良影响，仅在使用门铃时对其间打入的电话遇忙。

一种对讲门铃的剖析及改进有一种对讲门铃的电路如图，其工作原理如下：平时挂机时叉簧开关HS的1、2触点接通，用AC220V供电，V1有直流输出，此电压既对电池充电，也加到音乐IC的③脚。

如按一下S，则音乐IC的②脚受触发，④脚有音乐信号输出，经V2放大后推动扬声器发声，同时经R5推动Y2、Y3。

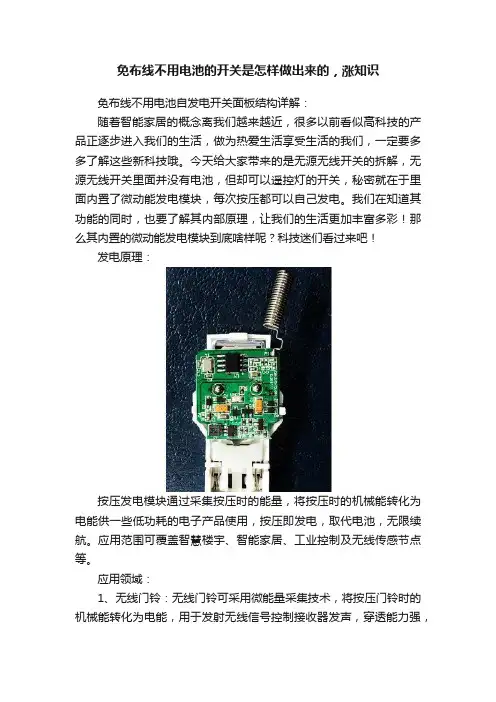

免布线不用电池的开关是怎样做出来的，涨知识免布线不用电池自发电开关面板结构详解：随着智能家居的概念离我们越来越近，很多以前看似高科技的产品正逐步进入我们的生活，做为热爱生活享受生活的我们，一定要多多了解这些新科技哦。

今天给大家带来的是无源无线开关的拆解，无源无线开关里面并没有电池，但却可以遥控灯的开关，秘密就在于里面内置了微动能发电模块，每次按压都可以自己发电。

我们在知道其功能的同时，也要了解其内部原理，让我们的生活更加丰富多彩！那么其内置的微动能发电模块到底啥样呢？科技迷们看过来吧！发电原理：按压发电模块通过采集按压时的能量，将按压时的机械能转化为电能供一些低功耗的电子产品使用，按压即发电，取代电池，无限续航。

应用范围可覆盖智慧楼宇、智能家居、工业控制及无线传感节点等。

应用领域：1、无线门铃：无线门铃可采用微能量采集技术，将按压门铃时的机械能转化为电能，用于发射无线信号控制接收器发声，穿透能力强，无需布线，无需电池，安装简单，也可做呼叫器使用，可自由对码，实现一对多，多对一，降低成本，节能环保。

2、无线开关：无线开关采用微能量采集技术，将自发电模块内置到无线开关中，将按压开关时的机械能转化为电能，用于发射无线信号控制灯具或其他电器的电源通断。

随处移动，使用方便；无需电池，节能环保，无需布线，美观便捷；无强电，安全可靠。

3、遥控器：遥控器采用按压发电模块，可将按压时的机械能转化为电能，用于发射无线信号。

可取代电池，永久使用。

可应用于电视遥控器、汽车钥匙遥控器、遥控窗帘、工业设备遥控器及空调遥控器等。

本套产品发射端T-D001即为功能模块，直接装上外壳即可使用，不用装任何电池或供电方式。

接收端R-D001为相匹配的模块，带有解码功能。

配合上供电电路底板即可实现客户想要的各种功能。

欢迎参与讨论，关注我头条号。
