CREO2.0 EFX7.0钢结构培训教程

一了解Creo Parametric 概念模块概述:在本模块中，您将了解基本概念和使用Creo Parametric 进行实体建模的好处。

然后，您将学习如何使用简单特征的组合来轻松地创建复杂的模型。

Creo Parametric 所固有的“参数化”功能使您能够轻松地添加设计意图和更改设计。

关联性意味着，对实体模型设计所做的更改会自动传播到所有参考的对象，例如绘图、装配等。

您也会学习以模型为中心的建模器如何实现下游可交付结果的创建，而这些可交付结果带有设计模型的参考并由设计模型所驱动。

最后，您将会学习如何识别一些可用于标识不同类型的Creo Parametric 对象的基本文件扩展名。

目标:成功完成此模块后，您将能够：•了解实体建模概念。

•了解基于特征的概念。

•了解参数化概念。

•了解关联的概念。

•了解以模型为中心的概念。

•识别基本的Creo Parametric 文件扩展名。

1.1 概念: 了解实体建模概念了解实体建模概念Creo Parametric 使您能够创建零件和装配模型的真实的实体模型表示。

这些虚拟的设计模型可用于在加工昂贵的模型之前，轻松地可视化和评估您的设计。

模型中包含材料属性，例如质量、体积、重心和曲面面积。

图 2 - 质量属性随着从模型中添加或移除特征，这些属性也将更新。

例如，如果向模型添加孔，则模型的质量会减少。

此外，在将实体模型放置到装配中时，实体模型可启用公差分析和间隙/干涉检查。

图 1 - 干涉检查1.2 概念: 了解基于特征的概念了解基于特征的概念Creo Parametric 是一种基于特征的产品开发工具。

模型是使用一系列易于了解的特征而非使人混淆的数学形状和图元进行构建的。

模型的几何定义是由所使用特征的类型和放置每个特征所用的顺序进行定义的。

每个特征都基于先前的特征，并可参考先前特征中的任何一个，从而能够使设计意图被构建到模型中。

通常，每个特征都非常简单，但将其添加到一起时，它们会形成复杂的零件和装配。

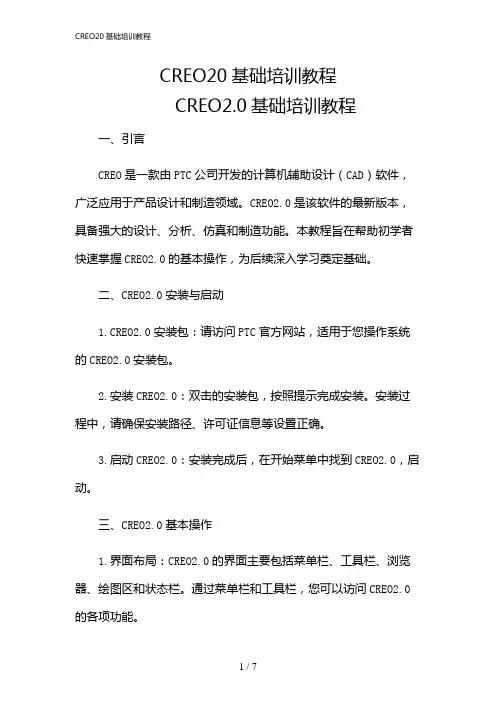

CREO20基础培训教程CREO2.0基础培训教程一、引言CREO是一款由PTC公司开发的计算机辅助设计（CAD）软件，广泛应用于产品设计和制造领域。

CREO2.0是该软件的最新版本，具备强大的设计、分析、仿真和制造功能。

本教程旨在帮助初学者快速掌握CREO2.0的基本操作，为后续深入学习奠定基础。

二、CREO2.0安装与启动1.CREO2.0安装包：请访问PTC官方网站，适用于您操作系统的CREO2.0安装包。

2.安装CREO2.0：双击的安装包，按照提示完成安装。

安装过程中，请确保安装路径、许可证信息等设置正确。

3.启动CREO2.0：安装完成后，在开始菜单中找到CREO2.0，启动。

三、CREO2.0基本操作1.界面布局：CREO2.0的界面主要包括菜单栏、工具栏、浏览器、绘图区和状态栏。

通过菜单栏和工具栏，您可以访问CREO2.0的各项功能。

2.鼠标操作：在CREO2.0中，鼠标左键用于选择和操作对象，右键用于打开快捷菜单，中键用于平移和旋转视图。

3.常用快捷键：熟练掌握快捷键可以提高操作效率。

例如，Ctrl+C复制，Ctrl+V粘贴，Ctrl+Z撤销等。

4.视图控制：通过视图控制工具栏，您可以调整视图的显示方式，如正视、俯视、左视等。

四、CREO2.0基本绘图功能1.绘制草图：草图是三维建模的基础。

在CREO2.0中，您可以通过草图工具绘制直线、圆、矩形等基本图形。

2.创建基本特征：基于草图，您可以创建拉伸、旋转、扫描等基本特征，构建三维模型。

3.编辑特征：通过编辑工具，您可以修改特征的大小、位置和形状。

还可以对特征进行阵列、镜像等操作。

4.装配设计：CREO2.0支持自顶向下的装配设计。

您可以将多个零件组装成组件，并检查干涉情况。

五、CREO2.0工程图绘制1.创建工程图：在CREO2.0中，您可以从三维模型工程图。

工程图包括视图、尺寸、公差、注释等要素。

2.视图布局：通过视图布局工具，您可以调整视图的位置和比例，使工程图更加清晰、直观。

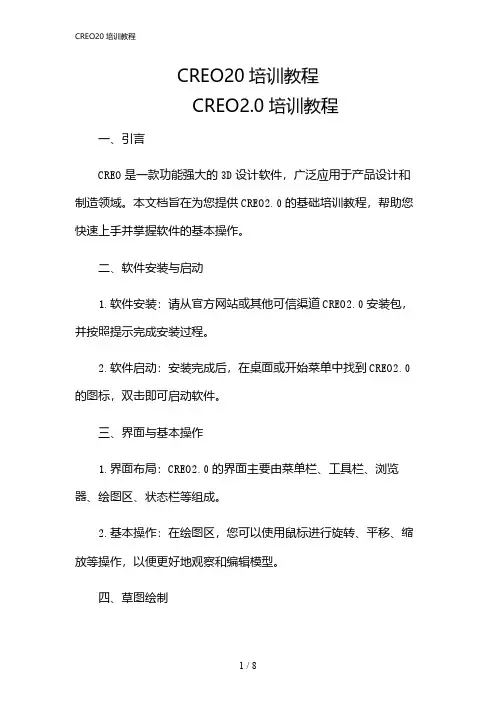

CREO20培训教程CREO2.0培训教程一、引言CREO是一款功能强大的3D设计软件，广泛应用于产品设计和制造领域。

本文档旨在为您提供CREO2.0的基础培训教程，帮助您快速上手并掌握软件的基本操作。

二、软件安装与启动1.软件安装：请从官方网站或其他可信渠道CREO2.0安装包，并按照提示完成安装过程。

2.软件启动：安装完成后，在桌面或开始菜单中找到CREO2.0的图标，双击即可启动软件。

三、界面与基本操作1.界面布局：CREO2.0的界面主要由菜单栏、工具栏、浏览器、绘图区、状态栏等组成。

2.基本操作：在绘图区，您可以使用鼠标进行旋转、平移、缩放等操作，以便更好地观察和编辑模型。

四、草图绘制1.绘制直线：在工具栏中找到“直线”工具，并在绘图区绘制所需的直线。

2.绘制圆：在工具栏中找到“圆”工具，并在绘图区绘制所需的圆。

3.绘制矩形：在工具栏中找到“矩形”工具，并在绘图区绘制所需的矩形。

4.尺寸标注：在工具栏中找到“尺寸”工具，并在绘图区标注所需的尺寸。

五、特征建模1.拉伸：在工具栏中找到“拉伸”工具，选择草图并设置拉伸参数，即可创建拉伸特征。

2.旋转：在工具栏中找到“旋转”工具，选择草图并设置旋转参数，即可创建旋转特征。

3.扫描：在工具栏中找到“扫描”工具，选择轨迹和草图，并设置相关参数，即可创建扫描特征。

4.倒角：在工具栏中找到“倒角”工具，选择边线并设置倒角参数，即可创建倒角特征。

六、装配设计1.新建装配文件：在菜单栏中选择“文件”-“新建”-“装配”，即可创建一个新的装配文件。

2.导入零件：在菜单栏中选择“插入”-“共享”-“组件”，选择所需的零件文件，即可将零件导入装配文件。

3.装配约束：在工具栏中找到“装配约束”工具，选择相应的约束类型，并设置约束参数，即可将零件装配在一起。

七、工程图绘制1.新建工程图：在菜单栏中选择“文件”-“新建”-“绘图”，即可创建一个新的工程图文件。

2.导入模型：在菜单栏中选择“插入”-“模型”-“模型项目”，选择所需的模型文件，即可将模型导入工程图。

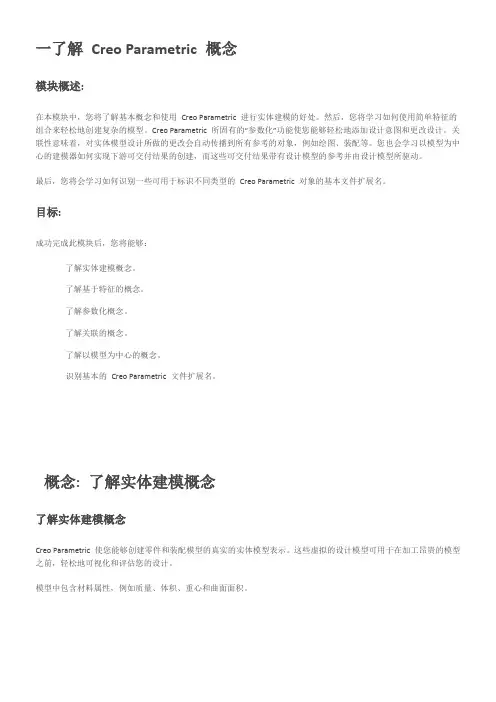

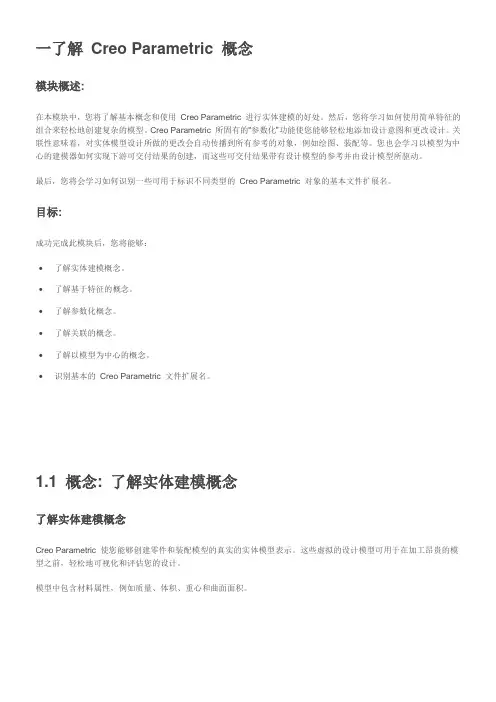

一了解Creo Parametric 概念模块概述:在本模块中，您将了解基本概念和使用Creo Parametric 进行实体建模的好处。

然后，您将学习如何使用简单特征的组合来轻松地创建复杂的模型。

Creo Parametric 所固有的“参数化”功能使您能够轻松地添加设计意图和更改设计。

关联性意味着，对实体模型设计所做的更改会自动传播到所有参考的对象，例如绘图、装配等。

您也会学习以模型为中心的建模器如何实现下游可交付结果的创建，而这些可交付结果带有设计模型的参考并由设计模型所驱动。

最后，您将会学习如何识别一些可用于标识不同类型的Creo Parametric 对象的基本文件扩展名。

目标:成功完成此模块后，您将能够：了解实体建模概念。

了解基于特征的概念。

了解参数化概念。

了解关联的概念。

了解以模型为中心的概念。

识别基本的Creo Parametric 文件扩展名。

概念: 了解实体建模概念了解实体建模概念Creo Parametric 使您能够创建零件和装配模型的真实的实体模型表示。

这些虚拟的设计模型可用于在加工昂贵的模型之前，轻松地可视化和评估您的设计。

模型中包含材料属性，例如质量、体积、重心和曲面面积。

图 2 - 质量属性随着从模型中添加或移除特征，这些属性也将更新。

例如，如果向模型添加孔，则模型的质量会减少。

此外，在将实体模型放置到装配中时，实体模型可启用公差分析和间隙/干涉检查。

图 1 - 干涉检查概念: 了解基于特征的概念了解基于特征的概念Creo Parametric 是一种基于特征的产品开发工具。

模型是使用一系列易于了解的特征而非使人混淆的数学形状和图元进行构建的。

模型的几何定义是由所使用特征的类型和放置每个特征所用的顺序进行定义的。

每个特征都基于先前的特征，并可参考先前特征中的任何一个，从而能够使设计意图被构建到模型中。

通常，每个特征都非常简单，但将其添加到一起时，它们会形成复杂的零件和装配。

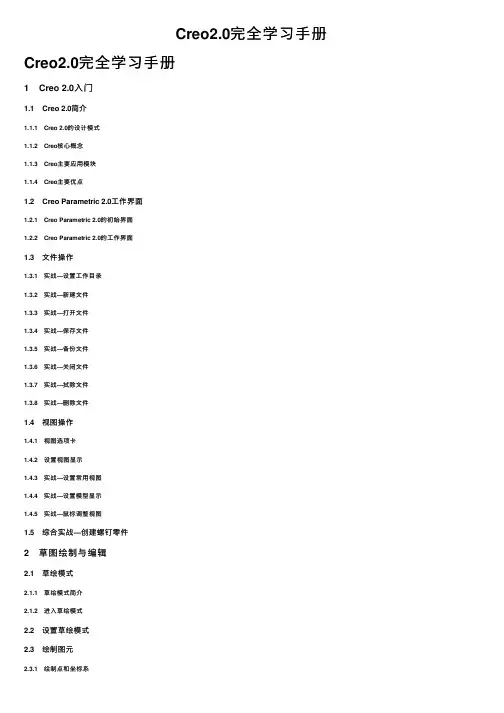

Creo2.0完全学习⼿册Creo2.0完全学习⼿册1　Creo 2.0⼊门1.1　Creo2.0简介1.1.1　Creo2.0的设计模式1.1.2　Creo核⼼概念1.1.3　Creo主要应⽤模块1.1.4　Creo主要优点1.2　Creo Parametric2.0⼯作界⾯1.2.1　Creo Parametric 2.0的初始界⾯1.2.2　Creo Parametric 2.0的⼯作界⾯1.3　⽂件操作1.3.1　实战—设置⼯作⽬录1.3.2　实战—新建⽂件1.3.3　实战—打开⽂件1.3.4　实战—保存⽂件1.3.5　实战—备份⽂件1.3.6　实战—关闭⽂件1.3.7　实战—拭除⽂件1.3.8　实战—删除⽂件1.4　视图操作1.4.1　视图选项卡1.4.2　设置视图显⽰1.4.3　实战—设置常⽤视图1.4.4　实战—设置模型显⽰1.4.5　实战—⿏标调整视图1.5　综合实战—创建螺钉零件2　草图绘制与编辑2.1　草绘模式2.1.1　草绘模式简介2.1.2　进⼊草绘模式2.2　设置草绘模式2.3　绘制图元2.3.1　绘制点和坐标系2.3.3　绘制直线和中⼼线2.3.4　实战—绘制U型垫⽚草图2.3.5　绘制矩形2.3.6　实战—绘制⾯板零件草图2.3.7　绘制圆和椭圆2.3.8　实战—绘制底座零件草图2.3.9　绘制圆弧2.3.10　实战—绘制不同类型的圆弧2.3.11　绘制样条曲线2.3.12　实战—样条曲线绘制⼿柄轮廓2.3.13　调⽤“调⾊板”绘制图形2.3.14　实战—调⾊板绘制正六边形2.3.15　绘制构造线2.4　标注尺⼨2.4.1　实战—标注线性尺⼨2.4.2　实战—标注径向尺⼨2.4.3　标注⾓度2.4.4　标注弧长尺⼨2.4.5　实战—标注对称尺⼨2.4.6　实战—标注椭圆半轴2.4.7　实战—标注样条曲线尺⼨2.4.8　实战—标注周长尺⼨2.4.9　实战—标注基线尺⼨2.5　修改尺⼨2.5.1　显⽰与关闭尺⼨2.5.2　修改尺⼨2.5.3　实战—修改阶梯图形尺⼨值2.6　⼏何约束2.6.1　约束类型2.6.2　实战—创建约束2.6.3　锁定约束2.6.4　解决过约束2.6.5　删除约束2.7　编辑⼆维图元2.7.1　选取图元2.7.3　实战—分割图元2.7.4　圆⾓、倒⾓2.7.5　实战—旋转调整⼤⼩2.7.6　实战—删除段2.7.7　拐⾓图元2.7.8　实战—复制、粘贴图元2.8　添加⽂字注释2.9　草图的诊断2.9.1　着⾊封闭环2.9.2　突出显⽰开放端2.9.3　重叠⼏何2.9.4　特征要求2.10　综合实战—绘制缺⼝垫⽚草图3　基准特征3.1　基准平⾯3.1.1　基准平⾯概述3.1.2　创建基准平⾯的步骤3.1.3　实战—在油杯模型上创建基准⾯3.2　基准轴3.2.1　基准轴概述3.2.2　创建基准轴的步骤3.2.3　实战—偏⼼轴上创建基准轴3.3　基准点3.3.1　基准点概述3.3.2　创建基准点的步骤3.3.3　实战—⽀座上创建基准点3.4　基准曲线3.4.1　基准曲线概述3.4.2　创建基准曲线的步骤3.4.3　实战—电器插头上创建基准曲线3.5　基准坐标系3.5.1　基准坐标系概述3.5.2　实战—连杆上创建基准坐标系3.6　显⽰和隐藏基准3.7　综合实战—创建⽀座的基准特征4　基础特征建模4.1　进⼊零件建模环境4.2　拉伸特征4.2.1　【拉伸】选项卡4.2.2　拉伸特征类型4.2.3　拉伸截⾯4.2.4　拉伸深度4.2.5　实战—创建连杆4.3　旋转特征4.3.1　旋转创建⾯板4.3.2　旋转特征的类型4.3.3　旋转⾓度4.3.4　实战—创建扇形摆轮4.4　扫描特征4.4.1　【扫描】选项卡4.4.2　扫描的截⾯变化4.4.3　实战—创建钻头模型4.5　混合特征4.5.1　【混合】选项卡4.5.2　混合的分类4.5.3　实战—创建花瓶4.6　扫描混合特征4.7　综合实战—创建监控器模型5　⼯程特征5.1　孔特征5.1.1　简单孔特征5.1.2　标准孔特征5.1.3　实战—创建管接头上的孔5.2　倒⾓特征5.2.1　边倒⾓特征5.2.2　拐⾓倒⾓特征5.2.3　实战—创建⽀座倒⾓5.3　倒圆⾓特征5.3.1　倒圆⾓5.3.2　⾃动倒圆⾓5.3.3　实战—创建车床拨叉上的圆⾓5.4　壳特征5.4.1　创建壳特征5.4.2　实战—创建推⽃模型5.5　筋特征5.5.1　筋的分类5.5.2　创建轨迹筋5.5.3　创建轮廓筋5.5.4　实战—在法兰盘上创建筋特征5.6　拔模特征5.6.1　拔模特征简介5.6.2　创建拔模特征5.6.3　实战—插座外壳上创建拔模特征5.7　实战—创建减速器盖6　曲⾯特征6.1　创建曲⾯6.1.1　拉伸曲⾯6.1.2　实战—拉伸曲⾯创建波形钢板6.1.3　旋转曲⾯6.1.4　实战—创建⼿柄曲⾯模型6.1.5　混合曲⾯6.1.6　实战—创建吹风机出风⼝曲⾯6.1.7　扫描曲⾯6.1.8　实战—创建门把⼿6.1.9　扫描曲⾯6.1.10　实战—填充⿏标底端⾯6.2　编辑曲⾯6.2.1　偏移曲⾯6.2.2　合并曲⾯6.2.3　延伸曲⾯6.2.4　修剪曲⾯6.2.5　加厚曲⾯6.2.6　实体化曲⾯6.2.7　实战—创建⽿机模型6.3　边界混合曲⾯6.3.1　单⽅向边界混合6.3.2　双⽅向边界混合6.3.3　使⽤⽤影响曲线6.3.4　实战—创建⾃⾏车座曲⾯模型6.4　综合实战—创建风扇叶轮7　特征的编辑7.1　复制、粘贴特征7.1.1　复制、粘贴特征的操作7.1.2　实战—复制键槽7.2　缩放模型7.2.1　缩放模型的操作7.2.2　实战—通过缩放修改螺栓的规格7.3　镜像特征7.3.1　镜像特征的操作7.3.2　实战—镜像玩具猪⽿朵特征7.4　阵列特征7.4.1　尺⼨阵列7.4.2　实战—绘制电视机箱散热孔7.4.3　⽅向阵列7.4.4　实战—⼿机按键阵列7.4.5　轴阵列7.4.6　实战—棘轮上的齿阵列7.4.7　表阵列7.4.8　曲线阵列7.4.9　实战—创建收⾳机后盖⾳孔7.4.10　点阵列7.4.11　参考阵列7.4.12　填充阵列7.4.13　实战—创建吹风机进风孔7.5　修改模型特征7.5.1　编辑特征7.5.2　编辑特征定义7.5.3　隐含与恢复特征7.5.4　隐藏特征7.5.5　插⼊特征7.5.6　特征重新排序7.5.7　特征组7.5.8　删除特征7.5.9　实战—⽀撑座模型的特征编辑7.6　综合实战—创建汽车轮胎模型8　模型的测量与分析8.1　模型的测量8.1.1　实战—测量距离8.1.2　实战—测量⾓度8.1.3　实战—测量曲线的长度8.1.4　实战—测量⾯积8.1.5　实战—计算坐标间的转换8.1.6　实战—测量曲柄模型8.2　模型分析8.2.1　实战—分析质量属性8.2.2　实战—分析横截⾯质量属性8.2.3　实战—齿轮的质量和截⾯分析8.2.4　实战—分析配合间隙8.2.5　实战—装配体中的⼲涉8.2.6　实战—风扇外壳组件的模型分析8.3　曲线与曲⾯的分析8.3.1　实战—分析曲线的曲率8.3.2　实战—分析曲⾯的曲率8.3.3　实战—壳体零件的曲率分析8.4　综合实战—叶轮的测量与分析9　装配设计9.1　装配简介9.1.1　装配环境9.1.2　装配的⼀般过程9.2　装配约束9.2.1　实战—固定约束9.2.2　实战—距离约束9.2.3　实战—重合约束9.2.4　实战—平⾏约束9.2.5　实战—法向约束9.2.6　实战—居中约束9.2.7　实战—共⾯约束9.2.8　实战—相切约束9.2.9　实战—⾓度偏移约束9.2.10　实战—万向节的装配9.3　装配中的元件操作9.3.1　打开元件9.3.2　删除元件9.3.3　元件复制9.3.4　元件的参考阵列9.3.5　元件的尺⼨阵列9.3.6　实战—深沟球轴承的装配9.4　综合实战—发动机的装配10　钣⾦设计10.1　钣⾦基础知识10.1.1　钣⾦设计概述10.1.2　进⼊钣⾦设计环境10.1.3　钣⾦设计界⾯介绍10.2　创建钣⾦壁10.2.1　钣⾦壁概述10.2.2　创建钣⾦壁10.2.3　创建附加钣⾦壁10.2.4　扭转钣⾦壁10.2.5　钣⾦壁的延伸10.2.6　实战—创建钣⾦⾦属护罩10.3　创建⽌裂槽10.3.1　⽌裂槽概述10.3.2　实战—创建封合的附加平整壁10.4　钣⾦的折弯10.4.1　钣⾦折弯概述10.4.2　钣⾦折弯类型10.4.3　实战—创建钣⾦指甲钳10.5　钣⾦的展平10.5.1　钣⾦展平概述10.5.2　普通钣⾦展平10.5.3　横截⾯驱动的展平10.5.4　扯裂并展平钣⾦10.5.5　实战—盒⼦的钣⾦展平10.6　其他钣⾦操作10.6.1　拐⾓⽌裂槽10.6.2　钣⾦的折弯回去10.6.3　钣⾦的平整形态10.6.4　实体转换为钣⾦件10.7　综合实战—创建打⽕机⾦属护套11　⼯程图设计11.1　进⼊⼯程图设计环境11.2　创建⼯程图视图11.2.1　⼀般视图11.2.2　详细视图11.2.3　实战—绘制阶梯轴的详细视图11.2.4　投影视图11.2.5　实战—创建⽀座的投影视图11.2.6　辅助视图11.2.7　实战—绘制斜⽀架的辅助视图11.2.8　旋转视图11.2.9　实战—创建阀体模型的旋转视图11.3　创建剖视图11.3.1　实战—创建全剖⾯视图11.3.2　实战—创建半剖视图11.3.3　实战—创建局部剖视图11.3.4　实战—创建旋转剖视图11.3.5　实战—阶梯剖视图11.4　标注⼯程图尺⼨11.4.1　尺⼨显⽰11.4.2　⼿动标注尺⼨11.4.3　标注尺⼨公差11.4.4　尺⼨编辑11.4.5　标注⼏何公差11.4.6　标注表⾯粗糙度11.4.7　使⽤注解⽂本11.4.8　实战—减速器上盖⼯程图标注11.5　绘图表11.5.1　创建表格11.5.2　编辑表格11.6　综合实战—创建箱体零件⼯程图12　综合实战—⿎风机机构的设计12.1　创建元件12.1.1　⿎风机外壳12.1.2　发动机机体12.2　创建组件12.2.1　创建⿎风机组件12.2.2　创建发动机组件12.2.3　创建总装配组件12.3　创建⼯程图12.4　运动仿真附录CD页思维导图防⽌博客图床图⽚失效，防⽌图⽚源站外链：思维导图在线编辑链接：。

林清安专栏Creo 2.0视窗操作原则如下：1.可打开数个视窗，且各视窗可在不同模块下运作2.视窗之间的切换直接在 视窗 / 窗口下的文件清单中选择文件名称：以 视窗 / 激活作切换：先以鼠标点取该视窗的“边界”，使该视窗成为最上层的视窗，再按，该视窗即变为工作视窗若有数个视窗，则视窗最上方注明-活动的，即为工作视窗直接以鼠标点选该视窗，则该视窗并不会成为工作视窗，视窗之切换务必以-命令为之。
