不锈钢法兰加工方法

法兰盘机械加工工艺规程及铣距Φ两侧平面工序专用夹具设计一、引言法兰盘是一种广泛应用于机械设备中的重要零件，其连接方式多样，常见的有螺栓连接和焊接连接。

机械加工工艺规程是指在机械加工过程中，对于加工工序和加工方法进行规范和指导的文档。

本文将介绍法兰盘的机械加工工艺规程，特别是涉及到铣距Φ两侧平面的工序和该工序所需的专用夹具设计。

二、法兰盘机械加工工艺规程2.1 加工工序法兰盘的机械加工通常包括以下几个工序：1.切割工序：根据设计要求，对法兰盘的原材料进行切割，通常采用数控切割机进行切割。

2.钻孔工序：根据设计要求，在法兰盘上进行钻孔，用于螺栓连接或其他配件的安装。

3.车削工序：根据图纸要求，对法兰盘进行车削加工，以获得需要的外形和尺寸。

4.铣削工序：根据图纸要求，对法兰盘进行铣削加工，以获得需要的平面和凹槽形状。

2.2 铣距Φ两侧平面工序铣距Φ两侧平面是法兰盘上的一种特殊加工工序，其目的是为了提供与其他零件的连接接口。

该工序通常需要使用专用夹具来保持工件的稳定性和精确性。

2.3 工艺参数在进行铣距Φ两侧平面工序时，需要注意以下工艺参数：1.切削速度：根据刀具材料和工件材料的硬度，选择适当的切削速度以确保加工质量。

2.进给速度：根据加工要求和工件材料的硬度，决定合适的进给速度，以确保加工效率和质量。

3.切削深度：根据法兰盘的设计要求，确定合适的切削深度，以确保加工精度和表面质量。

2.4 加工设备对于法兰盘的机械加工，通常需要使用以下设备：•数控切割机：用于对法兰盘的原材料进行切割。

•钻床：用于钻孔工序。

•车床：用于车削工序。

•铣床：用于铣削工序和铣距Φ两侧平面工序。

三、铣距Φ两侧平面工序专用夹具设计3.1 设计考虑因素在设计铣距Φ两侧平面工序专用夹具时，需要考虑以下因素：1.稳定性：夹具需要能够保持工件的稳定性，防止在加工过程中发生移动或变形。

2.精确性：夹具设计应该能够确保加工过程中的精确性，保证铣削结果与设计要求一致。

304不锈钢法兰的锻造和热处理工艺流程包括以下步骤：
1. 材料准备：选择合适的304不锈钢材料，并进行表面清洁和预处理。

2. 加热：将304不锈钢材料加热至适当的温度。

通常情况下，加热温度在1000°C到1200°C之间，具体温度取决于材料的精确要求和锻造工艺。

3. 锻造：将加热后的304不锈钢材料放入锻造设备中，通过锤击或压力形成需要的形状。

锻造一般分为自由锻造、模锻和冷锻等不同形式，根据实际需要进行选择。

4. 冷却和退火：锻件完成后，将其冷却至室温。

随后，可以对锻件进行退火处理以消除内部应力，并提高材料的机械性能和耐腐蚀性。

5. 修整和加工：对锻造后的304不锈钢法兰进行修整和加工，包括切割、磨削、钻孔等工序，以达到最终的尺寸和质量要求。

6. 清洁和检查：对锻造和加工后的304不锈钢法兰进行清洁，确保其表面没有污垢和缺陷。

随后，进行质量检查，包括外观检查、尺寸测量和材料性能测试等。

7. 表面处理：根据具体要求，可以对304不锈钢法兰进行表面处理，例如抛光、电镀或喷涂等，以增加其美观性和耐腐蚀性。

8. 包装和出厂：最后，将304不锈钢法兰进行适当的包装，确保其在运输和储存过程中不受损坏。

随后，发货给客户或仓库。

这是一般的304不锈钢法兰锻造和热处理工艺流程，具体的工艺流程可能因制造商和产品要求而有所不同。

在实际生产中，应根据具体情况进行调整和优化。

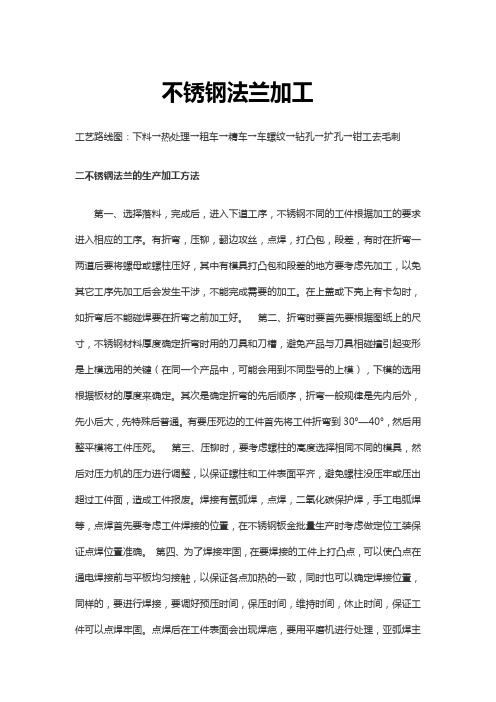

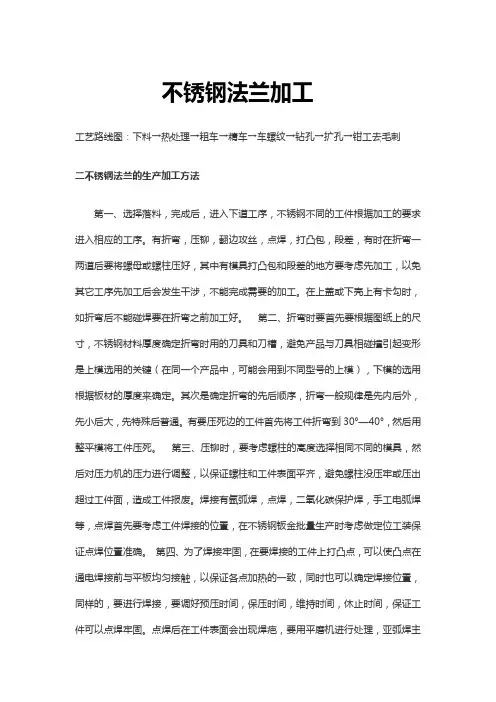

不锈钢法兰加工工艺路线图：下料→热处理→粗车→精车→车螺纹→钻孔→扩孔→钳工去毛刺二不锈钢法兰的生产加工方法第一、选择落料，完成后，进入下道工序，不锈钢不同的工件根据加工的要求进入相应的工序。

有折弯，压铆，翻边攻丝，点焊，打凸包，段差，有时在折弯一两道后要将螺母或螺柱压好，其中有模具打凸包和段差的地方要考虑先加工，以免其它工序先加工后会发生干涉，不能完成需要的加工。

在上盖或下壳上有卡勾时，如折弯后不能碰焊要在折弯之前加工好。

第二、折弯时要首先要根据图纸上的尺寸，不锈钢材料厚度确定折弯时用的刀具和刀槽，避免产品与刀具相碰撞引起变形是上模选用的关键（在同一个产品中，可能会用到不同型号的上模），下模的选用根据板材的厚度来确定。

其次是确定折弯的先后顺序，折弯一般规律是先内后外，先小后大，先特殊后普通。

有要压死边的工件首先将工件折弯到30°—40°，然后用整平模将工件压死。

第三、压铆时，要考虑螺柱的高度选择相同不同的模具，然后对压力机的压力进行调整，以保证螺柱和工件表面平齐，避免螺柱没压牢或压出超过工件面，造成工件报废。

焊接有氩弧焊，点焊，二氧化碳保护焊，手工电弧焊等，点焊首先要考虑工件焊接的位置，在不锈钢钣金批量生产时考虑做定位工装保证点焊位置准确。

第四、为了焊接牢固，在要焊接的工件上打凸点，可以使凸点在通电焊接前与平板均匀接触，以保证各点加热的一致，同时也可以确定焊接位置，同样的，要进行焊接，要调好预压时间，保压时间，维持时间，休止时间，保证工件可以点焊牢固。

点焊后在工件表面会出现焊疤，要用平磨机进行处理，亚弧焊主要用于两工件较大，又要连接在一起时，或者一个工件的边角处理，达到工件表面的平整，光滑。

不锈钢亚弧焊时产生的热量易使工件变形，焊接后要用打磨机和平磨机进行处理，特别是边角方面较多。

第五、不锈钢钣金工件在折弯，压铆等工序完成后要进行表面处理，不同板材表面的处理方式不同，冷板加工后一般进行表面电镀，电镀完后不进行喷涂处理，采用的是进行磷化处理，磷化处理后要进行喷涂处理。

法兰盘的工艺
法兰盘的工艺主要包括以下几个步骤：
1. 材料准备：选择合适的材料，一般常用的材料包括碳钢、不锈钢、合金钢等。

2. 材料切割：将所选材料按照指定尺寸切割成相应形状的工件。

3. 加工成型：通过冲压、铸造、锻造等工艺将工件进行成型，得到大致形状的法兰盘。

4. 加工精细：对成型后的法兰盘进行加工，包括铣削、车削、钻孔等，使其达到设计要求的精度和尺寸。

5. 表面处理：通常对法兰盘的表面进行抛光、喷砂、镀锌等处理，以提高其外观质量和耐腐蚀性。

6. 检测验收：对加工完成的法兰盘进行外观检查、尺寸检测、材质分析等，确保产品符合相关标准和要求。

7. 包装运输：将合格的法兰盘进行包装和标识，以便于运输和储存。

8. 安装使用：根据需要将法兰盘与其他管道或设备进行连接，确保其正常运行
并达到预期效果。

值得注意的是，不同类型的法兰盘可能有一些特殊的工艺步骤或工艺要求，如焊接法兰盘需要进行焊接工艺，法兰盘的密封面需要进行特殊处理等。

以上为一般法兰盘的工艺流程。

法兰盘加工工艺规程设计法兰盘是一种用于连接和密封管道、阀门、设备等的零部件，其加工工艺规程设计的目的是为了确保法兰盘的质量和性能符合要求。

下面是一份关于法兰盘加工工艺规程设计的详细介绍，超过1200字。

一、加工工艺流程设计1.材料准备：根据客户提供的图纸和规格要求，选用适当的材料加工法兰盘。

常用的材料有碳钢、不锈钢、铸铁等。

2.下料：根据法兰盘的尺寸和形状，在材料上进行下料，保证材料的大小和形状符合要求。

3.倒角：对下料后的材料进行倒角处理，以提高法兰盘的加工精度和外观质量。

4.车削工艺：将倒角后的材料进行车削加工，使其达到图纸要求的尺寸和形状，并保证其圆度和平面度等要求。

5.钻孔：根据法兰盘的图纸要求，在车削好的工件上进行钻孔加工，以便于后续的铆接和固定。

6.铆接：将钻孔的工件与其他部件进行铆接，确保法兰盘的连接牢固和密封性能良好。

7.磨光：对铆接完毕的法兰盘进行磨光处理，消除表面的毛刺和不平整，保证其外观质量。

8.热处理：对法兰盘进行热处理，提高其强度和硬度，以适应工作环境的要求。

9.清洗和包装：将加工完毕的法兰盘进行清洗，去除表面的污垢和切削液，然后用塑料薄膜包装，以防止氧化和腐蚀。

二、工艺参数的确定1.车削加工参数：根据材料的硬度和形状要求，确定车削加工的刀具种类、切削速度、切深和进给速度等参数。

2.钻孔加工参数：根据法兰盘的孔径、深度和材料的硬度，确定钻孔的刀具种类、切削速度和进给速度等参数。

3.磨光加工参数：根据法兰盘的尺寸和形状要求，确定磨光的刀具种类、转速和磨削时间等参数。

4.热处理参数：根据材料的种类和硬度要求，确定热处理的温度、时间和冷却速度等参数。

三、质量控制1.原材料检验：对进厂的原材料进行外观检查和化学成分分析，确保材料的质量符合标准要求。

2.加工中的质量控制：在加工过程中，对各道工序进行定期的检验和测试，以确保加工质量满足要求。

3.最终产品检验：对加工完毕的法兰盘进行尺寸、形状和性能等方面的检验，确保产品符合图纸和客户的要求。

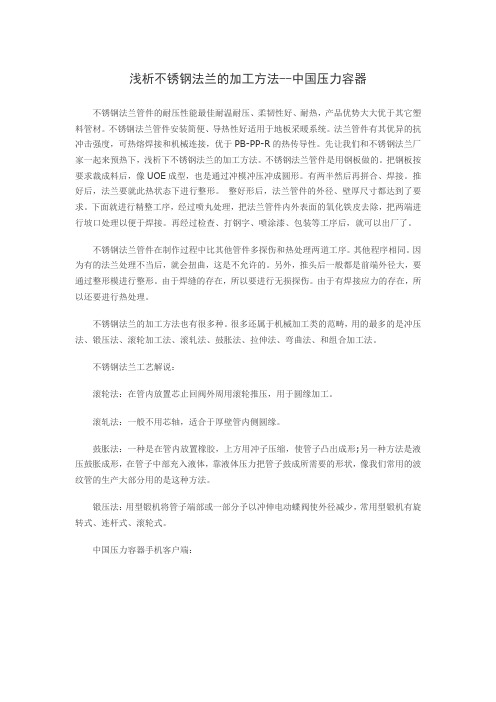

浅析不锈钢法兰的加工方法--中国压力容器不锈钢法兰管件的耐压性能最佳耐温耐压、柔韧性好、耐热，产品优势大大优于其它塑料管材。

不锈钢法兰管件安装简便、导热性好适用于地板采暖系统。

法兰管件有其优异的抗冲击强度，可热熔焊接和机械连接，优于PB-PP-R的热传导性。

先让我们和不锈钢法兰厂家一起来预热下，浅析下不锈钢法兰的加工方法。

不锈钢法兰管件是用钢板做的。

把钢板按要求裁成料后，像UOE成型，也是通过冲模冲压冲成圆形。

有两半然后再拼合、焊接。

推好后，法兰要就此热状态下进行整形。

整好形后，法兰管件的外径、壁厚尺寸都达到了要求。

下面就进行精整工序，经过喷丸处理，把法兰管件内外表面的氧化铁皮去除，把两端进行坡口处理以便于焊接。

再经过检查、打钢字、喷涂漆、包装等工序后，就可以出厂了。

不锈钢法兰管件在制作过程中比其他管件多探伤和热处理两道工序。

其他程序相同。

因为有的法兰处理不当后，就会扭曲，这是不允许的。

另外，推头后一般都是前端外径大，要通过整形模进行整形。

由于焊缝的存在，所以要进行无损探伤。

由于有焊接应力的存在，所以还要进行热处理。

不锈钢法兰的加工方法也有很多种。

很多还属于机械加工类的范畴，用的最多的是冲压法、锻压法、滚轮加工法、滚轧法、鼓胀法、拉伸法、弯曲法、和组合加工法。

不锈钢法兰工艺解说：滚轮法：在管内放置芯止回阀外周用滚轮推压，用于圆缘加工。

滚轧法：一般不用芯轴，适合于厚壁管内侧圆缘。

鼓胀法：一种是在管内放置橡胶，上方用冲子压缩，使管子凸出成形;另一种方法是液压鼓胀成形，在管子中部充入液体，靠液体压力把管子鼓成所需要的形状，像我们常用的波纹管的生产大部分用的是这种方法。

锻压法：用型锻机将管子端部或一部分予以冲伸电动蝶阀使外径减少，常用型锻机有旋转式、连杆式、滚轮式。

中国压力容器手机客户端：。

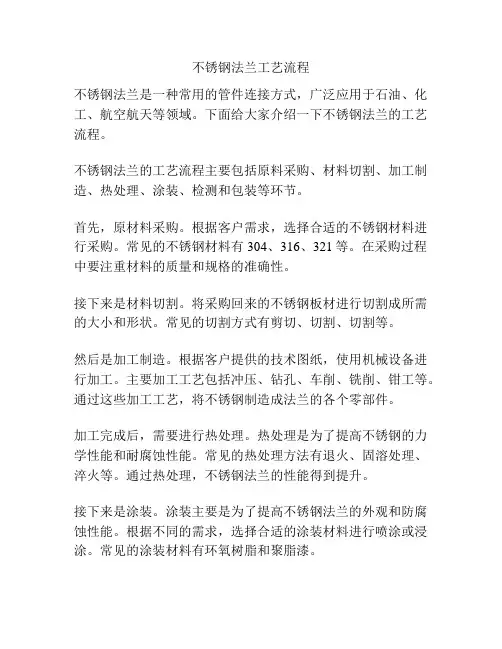

不锈钢法兰工艺流程不锈钢法兰是一种常用的管件连接方式，广泛应用于石油、化工、航空航天等领域。

下面给大家介绍一下不锈钢法兰的工艺流程。

不锈钢法兰的工艺流程主要包括原料采购、材料切割、加工制造、热处理、涂装、检测和包装等环节。

首先，原材料采购。

根据客户需求，选择合适的不锈钢材料进行采购。

常见的不锈钢材料有304、316、321等。

在采购过程中要注重材料的质量和规格的准确性。

接下来是材料切割。

将采购回来的不锈钢板材进行切割成所需的大小和形状。

常见的切割方式有剪切、切割、切割等。

然后是加工制造。

根据客户提供的技术图纸，使用机械设备进行加工。

主要加工工艺包括冲压、钻孔、车削、铣削、钳工等。

通过这些加工工艺，将不锈钢制造成法兰的各个零部件。

加工完成后，需要进行热处理。

热处理是为了提高不锈钢的力学性能和耐腐蚀性能。

常见的热处理方法有退火、固溶处理、淬火等。

通过热处理，不锈钢法兰的性能得到提升。

接下来是涂装。

涂装主要是为了提高不锈钢法兰的外观和防腐蚀性能。

根据不同的需求，选择合适的涂装材料进行喷涂或浸涂。

常见的涂装材料有环氧树脂和聚脂漆。

完成涂装后，需要进行检测。

检测主要是为了确保不锈钢法兰的质量和性能符合标准。

常见的检测项目有尺寸检测、外观检测、力学性能检测、耐蚀性检测等。

只有经过合格的检测才能进行下一步的流程。

最后是包装。

将检测合格的不锈钢法兰进行包装，以防止在运输和储存过程中受到损坏。

包装常见的方法有木箱包装和纸箱包装。

以上就是不锈钢法兰的工艺流程。

通过严格的工艺流程和质量检测，确保不锈钢法兰的质量和性能符合要求，为各个行业提供高质量的管件连接解决方案。

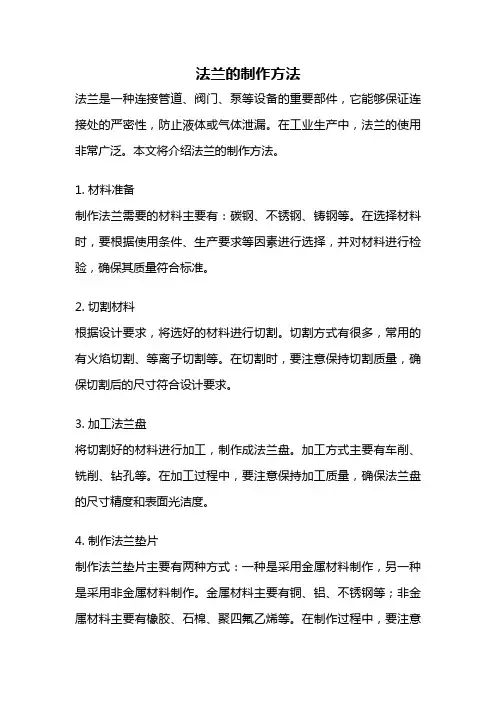

法兰的制作方法法兰是一种连接管道、阀门、泵等设备的重要部件，它能够保证连接处的严密性，防止液体或气体泄漏。

在工业生产中，法兰的使用非常广泛。

本文将介绍法兰的制作方法。

1. 材料准备制作法兰需要的材料主要有：碳钢、不锈钢、铸钢等。

在选择材料时，要根据使用条件、生产要求等因素进行选择，并对材料进行检验，确保其质量符合标准。

2. 切割材料根据设计要求，将选好的材料进行切割。

切割方式有很多，常用的有火焰切割、等离子切割等。

在切割时，要注意保持切割质量，确保切割后的尺寸符合设计要求。

3. 加工法兰盘将切割好的材料进行加工，制作成法兰盘。

加工方式主要有车削、铣削、钻孔等。

在加工过程中，要注意保持加工质量，确保法兰盘的尺寸精度和表面光洁度。

4. 制作法兰垫片制作法兰垫片主要有两种方式：一种是采用金属材料制作，另一种是采用非金属材料制作。

金属材料主要有铜、铝、不锈钢等；非金属材料主要有橡胶、石棉、聚四氟乙烯等。

在制作过程中，要注意保持垫片尺寸的精度和表面的光洁度。

5. 组装法兰组装法兰时，先将法兰盘和垫片放置在管道、阀门等设备上，然后将螺栓穿过法兰盘和垫片，旋紧螺母，使法兰盘和垫片与设备紧密连接。

在组装过程中，要注意保持螺栓和螺母的质量，确保它们的强度和耐腐蚀性。

6. 检验法兰制作好的法兰，需要进行质量检验。

检验主要包括尺寸精度、表面光洁度、密封性等方面。

只有通过检验的法兰才能投入使用。

7. 包装运输制作好的法兰需要进行包装，以防止在运输过程中受到损坏。

包装时，要注意采用适当的包装材料和方式，确保法兰的完整性和安全性。

以上就是法兰的制作方法。

在制作过程中，需要注意保持质量和尺寸精度，确保法兰的性能和安全性。

同时，还需要严格按照设计要求进行制作，确保法兰的功能和使用效果。

不锈钢拼接法兰详细方法不锈钢拼接法兰详细方法一、准备材料.不锈钢板材：根据设计要求选择合适的不锈钢板材，常用的有304、316等型号。

.焊条：选择与不锈钢板材相匹配的焊条，以保证焊接质量。

.磨光纸：用于打磨焊接后的表面，提高美观度。

.清洁剂：用于清除焊接前的油污和杂质。

.保护剂：用于防止焊接过程中氧化，提高焊接质量。

二、切割板材.使用切割机将不锈钢板材按照设计要求进行切割，切割时要保持直线，避免出现弯曲或变形。

.使用剪刀或手锯将切割后的板材边缘修整平滑，以避免在焊接时划伤焊缝。

三、清理焊缝.使用砂纸和清洁剂将焊接表面的杂质和油污清理干净，以保证焊接质量。

.使用锉刀将焊缝两侧的不锈钢表面锉出金属光泽，以便于下一步的焊接。

.使用磨光纸将焊缝两侧的不锈钢表面磨光，以提高美观度。

四、装配拼接法兰.根据设计要求将不锈钢螺栓、螺母、垫片等附件准备齐全。

.将不锈钢板材进行装配，将螺栓和螺母紧固在板材上，同时加入垫片以增加密封性。

.检查装配好的拼接法兰是否符合设计要求，确保没有松动或漏气的情况。

五、焊接.使用电焊或气焊对拼接法兰进行焊接，焊接时要保持稳定，避免出现气孔或裂纹。

.焊接完成后使用清洁剂和保护剂对焊接部位进行清洁和保护，以提高美观度和防止氧化。

六、打磨.使用磨光纸和砂纸将焊接后的表面打磨平整，以提高美观度。

.对于一些需要平滑过渡的部位，可以使用研磨机进行精细打磨，以达到更好的效果。

七、酸洗钝化.使用酸洗钝化液对焊接好的不锈钢拼接法兰进行酸洗钝化处理，以防止腐蚀和提高耐久性。

.在酸洗钝化过程中要注意保护眼睛和皮肤，避免长时间接触酸洗钝化液。

.酸洗钝化完成后要用清水彻底冲洗干净，并晾干或烘干。

.八、检查质量对已经完成焊接、打磨、酸洗钝化等工序的不锈钢拼接法兰进行检查，主要检查以下几个方面：.检查焊接质量：检查焊缝是否平整、光滑，有无气孔、裂纹等缺陷。

如有问题应及时补焊或重新焊接。

.检查尺寸精度：检查拼接法兰的尺寸是否符合设计要求，包括各部分的尺寸、角度等。

法兰生产工艺流程法兰是一种连接管道、阀门等设备的重要配件，广泛应用于石油、化工、船舶、电力等行业。

本文将介绍法兰的生产工艺流程。

一、原材料准备法兰的主要原材料是碳钢、合金钢、不锈钢等金属材料。

在生产之前，需要对原材料进行检验，确保其性能符合要求。

二、材料切割根据法兰的规格和尺寸，将原材料进行切割。

切割可以采用传统的机械切割或激光切割技术。

切割完成后，需要对切割边进行打磨，确保其平整度。

三、焊接将切割好的板材按照法兰的型号和规格进行组装，然后进行焊接。

焊接可以采用手工焊接或自动化焊接。

在焊接过程中，需要进行封边处理，以提高焊接质量。

四、热处理焊接完成后，需要对法兰进行热处理。

热处理的主要目的是消除焊接应力，提高法兰的硬度和韧性。

热处理方法包括退火、正火和淬火等。

五、机械加工热处理完成后，需要对法兰进行机械加工。

机械加工的主要工序包括车削、钻孔、铣削和切削等。

通过机械加工，可以使法兰的尺寸、形状和表面质量达到要求。

六、表面处理机械加工完成后，对法兰进行表面处理。

常见的表面处理方法有喷砂、抛光和镀锌等。

表面处理可以提高法兰的耐腐蚀性和外观质量。

七、检验与测试在生产过程中，需要对法兰进行多项检验和测试，以确保其质量符合标准要求。

常见的检验项目包括尺寸测量、外观检查、硬度测试和拉伸试验等。

八、包装和储存经过检验和测试合格的法兰，需要进行包装和储存。

包装一般采用木箱或木托盘包装，以保护法兰的表面免受损坏。

储存时，应避免暴露在潮湿、腐蚀性气体和高温环境中。

九、出厂验收出厂验收是法兰生产的最后一道程序。

对每批生产的法兰进行全面检查，确认其质量和性能符合客户要求。

合格的法兰才能出厂销售。

总结起来，法兰的生产工艺流程包括原材料准备、材料切割、焊接、热处理、机械加工、表面处理、检验与测试、包装和储存、出厂验收等环节。

通过严格的工艺控制和质量检验，可以确保法兰的质量符合标准要求，满足客户的需求。

同时，良好的生产工艺流程也能提高生产效率和产品质量稳定性，为企业的发展提供有力的支持。
