关于变电站电气设计方案探究

220kV变电站电气主接线的设计及探讨本文对220kV变电站电气主接线的设计进行了深入的分析和研究，并对其设计的关键要点进行了详细的阐述。

同时对电气主接线的设计、典型的形式以及主要装置的作用做了详细的介绍，并且也对其配置的原则作了阐述。

通过计算无功率补偿作用以及电流短路现象来对电气设施的选择提供有效的依据，并对一次主接线的流程进行了设计，从而完成了220kV变电站电气主接线的设计。

标签：220kV；变电站；电气主接线；设计；探讨1 规划系统在变电站的电气主接线设计中，系统规划主要是基于经济发展以及规划电力使用的基础上，从整个变电站的电力体系出发，从而制定出设计系统的详细的规划方案。

在进行系统方案的设计时，首先要确保其具有较高的安全性、可靠性，并且还要保证其所涉及到的技术具有良好的先进性以及过渡性，并且还要达到切实可行以及应用灵活的目的，只有这样才能有效的促进国民经济的提升，以及达到提高的人们生活质量的目的。

其次就是在进行能源的布局时，需要结合当前的市场发展方向来则作为指导，并在优化能源结构的基础上，将电力开发与节约能源有机的结合起来，从而实现环保节能的发展目标。

并且还要将可持续的开发理念，做到总量有效控制、合理布局能源。

最后还要结合国内的资源分布的情况，以及当前的经济发展的趋势进行综合的考虑，并根据提升电力开发质量和水平以及调整能源和机组组成的基本要求，来研发变电站的设计系统的输入与输出的方式方法、网络以及等级。

2 主变压器在变电站电气主接线的设计系统中，向电气设备以及用电居民传送功率的压力转换器则为主变压器。

而用于等级相同的两种类型的电压转换器则为联络压力转换器。

只能用于本发电站或者是发电所的压力转换器则为站用压力转换器或者是自用的压力转换器。

在变电站，主要进行电压转变的就是主变压器，它不仅能够起到良好的电能分配的作用，同时还能起到经济输送电能的作用。

因此选择合适的主变压器对与变电站的发展具有重要的作用和意义。

220kV变电站电气一次设计方案分析摘要：伴随着我国的经济和社会飞速增长，公众的生活品质得到了显著的提升，这也使得电力供应的品质需求日益苛刻。

作为电力传递的关键环节，变电站的规划显得至关重要，因为这是连接发电厂和用户的纽带，因此需要做好合适的实施设计。

这篇文章的焦点将放在220kV变电站的一次设计方案上，并且文章的开篇部分将详细阐述所需的前期准备，以及在设计过程中需要遵守的核心规定。

其次，研究并解读了220kV变电站一次性设备的每一部分的技术属性，同时也为每一部分提供了深入的设计解释。

关键词：220kV变电站；电气一次设计；分析220kV的变电站在全国范围内被视为核心的变电设施，这主要归因于它的高电压特点。

通常，大规模的火电厂的电能都会经过220kV的高截面空中线路传递至220kV的核心变电设施，然后用户可以从更高层次的中央变电设施或者末端变电设施接收电力。

本研究旨在深入研究220kV变电站一次设计方案以及相关实践，以此来增强220kV变电站的设计质量，并且这也将在地区电力系统建设中发挥重要的引领作用。

1 220kV变电站电气一次设计的各项准备工作220kV变电站在电能输送流程中扮演着关键的转换角色，因此，在规划时，必须全面审视所有的基本信息，并且完成220kV变电站一次性规划所需的所有预备任务，精确且详尽地研究来决定变电站的具体布局，同时也要考虑到该区域的地理和环境状态。

此外，也必须严谨地按照国家的电力设计规定来操作，并且针对不同的输变电工程设计特性，制定出适当的变电站电气方案。

所有这些基础性的任务都是为了满足220kV变电站的所有设计要求，确保能够在建造过程中充分了解。

最终，会依照国家的整体规划，制定出科学且合理的变电站设计方案，确保能够满足近期和长期的供电设计目标。

2 220kV 变电站电气一次设计的基本原则大部分变电站的电气设计都遵循以人为核心和可持续发展的基本设计准则，全面评估和考虑各种方案和模块的设计选择的合理性。

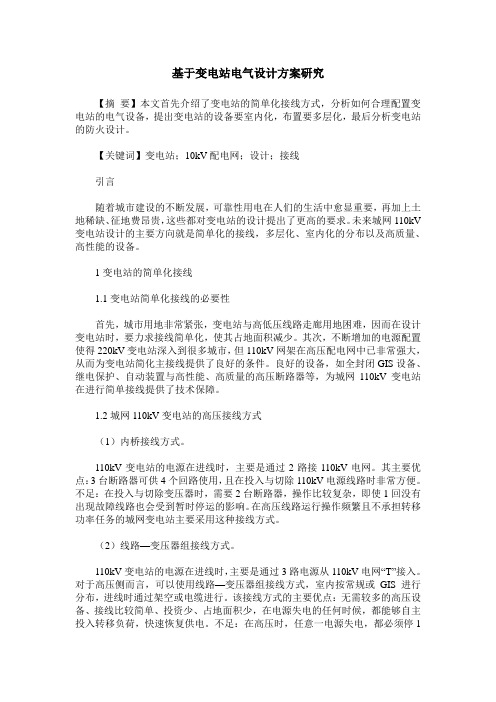

基于变电站电气设计方案研究【摘要】本文首先介绍了变电站的简单化接线方式，分析如何合理配置变电站的电气设备，提出变电站的设备要室内化，布置要多层化，最后分析变电站的防火设计。

【关键词】变电站；10kV配电网；设计；接线引言随着城市建设的不断发展，可靠性用电在人们的生活中愈显重要，再加上土地稀缺、征地费昂贵，这些都对变电站的设计提出了更高的要求。

未来城网110kV 变电站设计的主要方向就是简单化的接线，多层化、室内化的分布以及高质量、高性能的设备。

1变电站的简单化接线1.1变电站简单化接线的必要性首先，城市用地非常紧张，变电站与高低压线路走廊用地困难，因而在设计变电站时，要力求接线简单化，使其占地面积减少。

其次，不断增加的电源配置使得220kV变电站深入到很多城市，但110kV网架在高压配电网中已非常强大，从而为变电站简化主接线提供了良好的条件。

良好的设备，如全封闭GIS设备、继电保护、自动装置与高性能、高质量的高压断路器等，为城网110kV变电站在进行简单接线提供了技术保障。

1.2城网110kV变电站的高压接线方式（1）内桥接线方式。

110kV变电站的电源在进线时，主要是通过2路接110kV电网。

其主要优点：3台断路器可供4个回路使用，且在投入与切除110kV电源线路时非常方便。

不足：在投入与切除变压器时，需要2台断路器，操作比较复杂，即使1回没有出现故障线路也会受到暂时停运的影响。

在高压线路运行操作频繁且不承担转移功率任务的城网变电站主要采用这种接线方式。

（2）线路—变压器组接线方式。

110kV变电站的电源在进线时，主要是通过3路电源从110kV电网“T”接入。

对于高压侧而言，可以使用线路—变压器组接线方式，室内按常规或GIS进行分布，进线时通过架空或电缆进行。

该接线方式的主要优点：无需较多的高压设备、接线比较简单、投资少、占地面积少，在电源失电的任何时候，都能够自主投入转移负荷，快速恢复供电。

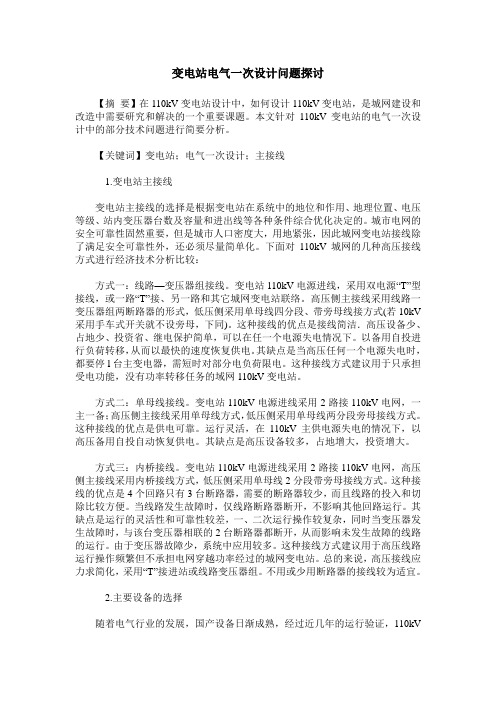

变电站电气一次设计问题探讨【摘要】在110kV变电站设计中，如何设计110kV变电站，是城网建设和改造中需要研究和解决的一个重要课题。

本文针对110kV变电站的电气一次设计中的部分技术问题进行简要分析。

【关键词】变电站；电气一次设计；主接线1.变电站主接线变电站主接线的选择是根据变电站在系统中的地位和作用、地理位置、电压等级、站内变压器台数及容量和进出线等各种条件综合优化决定的。

城市电网的安全可靠性固然重要，但是城市人口密度大，用地紧张，因此城网变电站接线除了满足安全可靠性外，还必须尽量简单化。

下面对110kV城网的几种高压接线方式进行经济技术分析比较：方式一：线路—变压器组接线。

变电站110kV电源进线，采用双电源“T”型接线，或一路“T”接、另一路和其它城网变电站联络。

高压侧主接线采用线路一变压器组两断路器的形式，低压侧采用单母线四分段、带旁母线接方式(若10kV 采用手车式开关就不设旁母，下同)。

这种接线的优点是接线简洁．高压设备少、占地少、投资省、继电保护简单，可以在任一个电源失电情况下。

以备用自投进行负荷转移，从而以最快的速度恢复供电。

其缺点是当高压任何一个电源失电时，都要停l台主变电器，需短时对部分电负荷限电。

这种接线方式建议用于只承担受电功能，没有功率转移任务的域网110kV变电站。

方式二：单母线接线。

变电站110kV电源进线采用2路接110kV电网，一主一备；高压侧主接线采用单母线方式，低压侧采用单母线两分段旁母接线方式。

这种接线的优点是供电可靠。

运行灵活，在110kV主供电源失电的情况下，以高压备用自投自动恢复供电。

其缺点是高压设备较多，占地增大，投资增大。

方式三：内桥接线。

变电站110kV电源进线采用2路接110kV电网，高压侧主接线采用内桥接线方式，低压侧采用单母线2分段带旁母接线方式。

这种接线的优点是4个回路只有3台断路器，需要的断路器较少，而且线路的投入和切除比较方便。

变电站电气设计方案论文本篇论文将就变电站电气设计方案进行系统的探讨，涵盖设计背景、设计要求、设计思路及设计方案的细节部分。

文章主要着重于对变电站电气设计方案的细节技术要求进行分析，进而总结出一套完善而高效的变电站电气设计方案。

一、设计背景变电站作为电力系统中的重要组成部分，对于整个电力系统的稳定运行和发展非常关键。

随着电网的不断完善和电力负荷的不断增大，变电站的作用和功能也不断提升，其中电气设计方案更是其中不可或缺的一环。

因此，本文的研究旨在探讨如何建立一套完整、高效、具有各种技术保障的变电站电气设计方案，以满足电力系统的运行和发展需要。

二、设计要求在进行变电站电气设计方案时，我们需要遵循以下几点要求：1. 稳定性和可靠性变电站的电气设计方案必须具备高度的稳定性和可靠性，以确保电力系统正常运行和可持续发展。

同时，要考虑到各种异常情况的处理和应对措施，保障电力系统的安全运行。

2. 技术保障电气设计方案应具备较高的技术保障，包括合理选用电气设备和保护设备、合理分配负载、有效控制电气干扰等，以防止因技术问题引发的电力故障和事故。

3. 经济性电气设计方案不仅需要具备较高的技术保障和可靠性，还需要经济实用、资源节约，合理控制电力设备的投资和运行成本。

三、设计思路针对上述设计要求，我们设计思路如下：1. 充分考虑各种异常情况的应对措施，包括电网故障、设备异常、负载波动等，设计更加安全和可靠的电气设计方案。

2. 选用先进的电气设备和保护设备，采取专业的设计理念和技术，保证变电站电气设计符合国家和行业标准，具有良好的技术保障。

3. 在电气设计中，合理分配各种负载，确保各电气设备的稳定运行，节约电力资源，降低设备的损耗和运行成本。

四、设计方案电气设计的具体方案应根据实际情况进行制定，一般需包括以下方面：1. 设计输入在电气设计方案开始前，需要通过对电力系统的研究和分析，确认变电站的功能和要求，并根据实际情况设置相应的设计参数，包括变电站额定容量、电压等级、负载电流等。

变电站电气一次设计探讨变电站的电气一次设计是一个具有综合框架结构的系统工程，在设计过程中要求具有一定的整体设计思路，运用创新思维，积极引用新的设备以及技术方法，这样可以使得设计方案得到进一步的优化改善。

此外出于安全稳定、高效可靠、经济可行等方面考虑，力争变电站的配置得到最佳，这样在满足社会经济需求的同时，也可以给社会和电网本身带来便利。

本文主要分析变电站电气一次设计。

标签：变电站;电气一次设计;探讨中图分类号：TM63文献标识码：A1、概述随着我国科学技术的飞速发展，国民经济大水平提高的同时，社会对于电网的可靠性供电依赖也变得越来越高，因此变电站的规模和供电质量也在不断扩展。

这就需要变电站中的相应电气设备装置等，在质量和性能方面有很大的提高要求。

随着电力大数据下数字智能化的发展，数字化三维变电站的设计也成为了电网电力工程设计技术发展的重要目标。

近年来随着国家电网公司对供电可靠性、电压合格率等要求的提高，我国电力系统的运行变得日益稳定，这在满足国民日常生活需要的同时，也为我国经济快速增长提供了有效的载体保障。

结合我国目前的经济形势，人们更加追求的是充足稳定、优质可靠、廉价的电能。

因此这提醒变电站设计的过程中应该充分考虑其合理性，安全性和经济性的需求，保证各个设备可靠稳定运行的同时，得到变电站设计的架构体系，从而保证各种保护调度功能的实现。

2、变电站电气一次设计的基本要求做好变电站电气一次设计，不仅有利于确保变电站的安全稳定运行，还有利于功能性的扩充。

对于变电站电气一次设计的基本要求而言，主要从以下几方面入手：第一，在连接变电站内部线路的过程中，为了保障变电站的安全稳定运行，电力企业必须采用可靠标准的接线方式对主接线进行连接;第二，在对变电站进行电气一次设计的过程中，为了满足后半时期的变电量需求，电力企业必须根据所划区域的电力需求进行设计，并以此加以完善;第三，在对变电站结构进行设计的过程中，为了实现经济利益最大化的目标，电力企业必须选择综合性能较好的电气机械;第四，在对变电站内部进行电气设计的过程中，为了降低变电站出现问题的可能性，电力企业必须注重电力体系中的自动化发展，并制定行之有效的方法，来提高电气机械的安全性。

对变电站电气一次设计的探讨【摘要】变电站电气一次设备自身就具备安全和稳定的性能，是我国电网能正常运行的首要条件。

在设计变电站电气的过程中，其电气一次设计是非常关键。

本文主要针对现如今变电站电气一次设计的具体方法要求分析，其中包括在设计前的准备工作和电气接地设计等进行分析。

【关键词】变电站；电气一次设计；分析变电站电气一次设计其中主要都包括变压器、主发动机、电源开关、输电线路和电缆等一些有关电气设备的设计准备工作。

输电和配电的整个过程都是根据变电站电气一次设计之间的互相连接而运行的。

变电站电气一次设计的各个零部件的连接是否正常，可以直接影响到整个电力系统的正常工作。

因此，变电站电气一次设计必须要引起相关的专业人员重视，避免不必要的电站事故发生。

一、变电站电气一次设计的准备工作变电站电气一次设计的主要性能可以直接影响到电网系统的输电线路等整个过程，因此，相关的技术人员要不断的对变电站电气一次设计进行优化。

1、变电站的设计人员要有充分的做好变电站电气一次设计的可行性分析，严格的按照我国相关的规定来进行变电站设计，要全面考虑变电站的输电线路的可行性与稳定性能，并且对变电站周围的地理环境信息、运输情况以及附近的环境污染情况做好相应的调查，从而作为参考数据。

此外，设计人员还要以变电站电气一次设计的具体情况作为设备的基本条件，制定出相关的可行性的实施方法，以促进高质量和高标准的变电站电气一次设计的工作正常进行。

在最后，设计人员还要应当综合的考虑到变电站电气一次设计的长远发展和经济利益，以制定出相关的设计设计和技术投入等。

2、设计人员在选择变电站电气一次设备是要小心谨慎，选择基础的电力系统可以与主接线、短路电流连接，另外设备在进行选择时，必须要严格按照国家的相关规定标准进行。

在选择的变电站电气一次设计时必须要与施工现场的环境相符合，并且还要充分的结合电气一次设计的具体实施应用需求与实际的需要供给，从而能更好的保证变电站电气一次设计的运行。

变电站电气设计方案的探讨摘要：变电站是汇集电源、分配电力和升降电压的场所，是联系用户和发电厂的中间环节。

本文对变电站电气设计方案进行探讨，以期为保证变电站的安全、稳定运行提供参考。

关键词：变电站；电气设计；探讨在电力系统中，变电站是输配电系统中的重要组成部分，是电网的主要监控点。

随着经济的发展，人们的生产生活对电能的依赖程度越来越大，对供电质量要求越来越高，作为供电环节中重要的组成部分-变电站，确保其电气设计的科学与合理性具有重要的现实意义。

1 电气主接线的设计1.1 电气主接线基本要求电气主接线是指变电站或者发电厂中一次设备按照设计要求连接起来用来生产、分配和汇集电能的电路，也叫主电路。

采用哪一种主接线形式与发电厂、电力系统原始资料，变电站本身运行的灵活性、可靠性和经济性的要求等密切相关，并且它对配电装置布置、电气设备选择、控制方式和继电保护拟定都有很大的影响。

在设计主接线的时候，主要的矛盾通常发生在经济性与可靠性之间。

想要使主接线灵活、可靠，必须要选择现代化的自动装置和高质量的设备，从而导致了投资费用的提高。

所以，主接线设计应该在满足灵活性和可靠性的前提下做到经济的合理性。

变电所的主接线应根据变电站设备特点、出线回路数、所在电网中的地位及负荷性质等条件确定，并且应该满足供电运行灵活、可靠，投资节约、操作检修方便和便于扩建等要求。

具体来说，变电站的主接线应必须满足以下基本要求：（1）应尽减少投资费用；（2）根据变电站在电力系统中的作用、地位和用户性质，保证必要的电能质量，并满足供电可靠性的要求；（3）应该尽量接线简单、操作方便和运行灵活，以便检修和维护，并保证运行安全。

1.2 电气主接线选择标准（1）所址条件；（2）接入系统的方式；（3）变电站在系统中的地位和作用；（4）分期和最终建设规模；（5）出线回路数和电压等级。

1.3 主接线方式选择1.3.1 主接线设计依据1.3.1.1 双母线（1）负荷较大、电源较大；（2）110～220kV出线数为5回或5回以上；（3）出线带电抗器的 6～10kV配电装置；（4）35～60kV出线超过8回。
