基于UG的运动仿真及高级仿真

《基于UG的运动仿真及高级仿真》项目一：机构运动仿真项目要求：熟悉UG机构运动仿真模块的内容，掌握运动仿真的一般流程和方法，并根据分析输出结果对机构进行优化。

任务一：熟悉掌握运动仿真基础知识运动分析模块（Scenario for motion）是UG/CAE模块中的主要部分，用于建立运动机构模型，分析其运动规律。

通过UG/Modeling的功能建立一个三维实体模型，利用UG/Motion的功能给三维实体模型的各个部件赋予一定的运动学特性，再在各个部件之间设立一定的连接关系既可建立一个运动仿真模型。

UG/Motion模块可以进行机构的干涉分析，跟踪零件的运动轨迹，分析机构中零件的速度、加速度、作用力、反作用力和力矩等。

运动分析模块的分析结果可以指导修改零件的结构设计（加长或缩短构件的力臂长度、修改凸轮型线，调整齿轮比等）或调整零件的材料（减轻或加重或增加硬度等）。

设计的更改可以反映在装配主模型的复制品分析方案中，再重新分析，一旦确定优化的设计方案，设计更改就可反映在装配主模型中。

一、运动方案创建步骤1．创建连杆（Links）；2．创建两个连杆间的运动副（Joints）3．定义运动驱动（Motion Driver）◆无运动驱动（none）：构件只受重力作用◆运动函数：用数学函数定义运动方式◆恒定驱动：恒定的速度和加速度◆简谐运动驱动：振幅、频率和相位角◆关节运动驱动：步长和步数二、创建连杆创建连杆对话框将显示连杆默认的名字，格式为L001、L002 (00)质量属性选项：质量特性可以用来计算结构中的反作用力。

当结构中的连杆没有质量特性时，不能进行动力学分析和反作用力的静力学分析。

根据连杆中的实体，可以按默认设置自动计算质量特性，在大多数情况下，这些默认计算值可以生成精确的运动分析结果。

但在某些特殊情况下，用户必须人工输入这些质量特性。

固定连杆：人工输入质量属性，需要指定质量、惯性矩、初始移动速度和初始转动速度。

UG运动仿真教程一、UG运动仿真的基本概念UG软件中的运动仿真功能包括创建几何体、定义运动约束、添加动力学参数等。

通过对运动过程中的力学、动力学以及动力学参数的计算和模拟，可以预测物体的运动轨迹、速度、加速度等运动特性。

二、UG运动仿真的基本步骤1.创建几何模型：在UG软件中，首先需要创建物体的几何模型。

可以通过绘制、拉伸等工具创建物体的几何形状，也可以导入外部模型。

2.设置运动约束：在创建几何模型后，需要为物体设定运动约束。

运动约束包括位置约束、角度约束等，用于定义物体的运动范围和限制。

3.添加动力学参数：在建立几何模型和设置运动约束后，需要为物体添加动力学参数。

动力学参数包括质量、惯性矩阵、摩擦系数等，用于计算物体在运动中的力学特性。

4.运动仿真计算：完成上述步骤后，可以进行运动仿真计算。

UG软件会根据设定的运动约束和动力学参数，计算物体的运动轨迹、速度、加速度等参数，并在三维环境中实时显示物体的运动过程。

5.优化设计：通过观察和分析运动仿真的结果，可以对产品设计进行优化。

根据物体的运动特性，可以调整运动约束、改变动力学参数等，以达到更好的设计效果。

三、UG运动仿真的应用领域1.机械设计与工艺优化：UG运动仿真可以模拟产品在工作状态下的运动过程，帮助工程师分析零件的运动轨迹、工作效率等，优化设计方案和工艺流程。

2.机器人运动规划与控制：UG运动仿真可以模拟机器人的运动行为，预测机器人的轨迹、速度、加速度等，优化机器人的运动规划和控制算法。

3.汽车碰撞分析与安全设计：UG运动仿真可以模拟车辆在碰撞过程中的变形、速度、受力情况等，帮助汽车制造商减少碰撞事故的危害，提高车辆的安全性能。

4.产品装配与拆卸分析：UG运动仿真可以模拟产品的装配和拆卸过程，分析零部件的运动变形情况，优化产品的装配性能和使用寿命。

四、UG运动仿真的优势1.省时省力：UG运动仿真可以通过计算和模拟代替实际运动过程的试错，减少设计和制造阶段的试验和调整时间和成本。

UG__运动仿真教程运动仿真是一种模拟真实运动过程的技术，可以帮助人们更好地理解和预测物体的运动规律。

它在物理学、机械工程、计算机动画等领域有着广泛的应用。

本文将介绍运动仿真的基本原理和常用的仿真方法。

一、运动仿真的基本原理运动仿真是通过数学模型来描述和模拟物体的运动过程。

它基于牛顿运动定律和其他物理定律，对物体的运动状态进行建模，并通过计算机算法来模拟物体在特定环境下的运动。

运动仿真的基本原理包括两个方面：力学模型和数值计算。

1.力学模型：力学模型是对物体受力和运动状态的描述。

它包括质点模型、刚体模型和弹性模型等。

质点模型将物体简化为一个质点，假设物体的质量集中在一个点上；刚体模型将物体看作刚性物体，不考虑形变；弹性模型考虑物体的形变和弹性恢复。

2.数值计算：数值计算是运动仿真的核心部分，它通过数值方法来求解运动模型。

最常用的数值方法是欧拉法和改进的欧拉法。

欧拉法通过离散化时间和空间来模拟运动过程，但它的精度较低；改进的欧拉法通过对欧拉法的改进，提高了仿真的精度。

二、运动仿真的常用方法运动仿真的方法很多，根据具体应用的需求和物体的特点选择适合的方法。

下面介绍几种常用的方法：1. 刚体动力学仿真：刚体动力学仿真适用于刚性物体的运动模拟。

它通过对刚体的受力和运动状态进行建模，并使用牛顿运动定律来求解物体的运动。

常用的方法有欧拉法、改进的欧拉法和Verlet积分法等。

2.弹性体仿真：弹性体仿真适用于弹性物体的模拟，如弹簧和橡胶。

它通过考虑物体的形变和弹性恢复来模拟物体的运动。

常用的方法有有限元法和质点弹簧模型等。

3.粒子系统仿真：粒子系统仿真适用于模拟大量粒子的运动，如雨滴、火焰和爆炸等。

它通过对粒子的位置、速度和力进行计算来模拟粒子的运动。

常用的方法有欧拉法和改进的欧拉法等。

4.刚柔耦合仿真：刚柔耦合仿真是将刚体和弹性体结合起来进行仿真。

它能够模拟包含刚性和弹性物体的复杂运动，如人物的运动和生物的行为等。

利用UGNX6.0软件的运动仿真功能让模具“动起来”第一篇：利用UGNX6.0软件的运动仿真功能让模具“动起来”利用UGNX6.0软件的运动仿真功能让模具“动起来”随着中国汽车行业的快速发展，各汽车厂为了尽可能早的抢占市场，对汽车模具的生产周期要求越来越短，精度要求越来越高,这就对模具设计以及制造等各个环节提出了更高的要求.随着CAD/CAM技术的深入应用，二维设计逐渐显现出越来越多的劣势，三维设计也就自然而然的成为国内汽车模具设计人员必须掌握的设计手段。

对模型进行运动仿真也就有了依据。

UGNX自带的机构运动分析模块MOTION提供机构仿真分析和文档生成功能，可在UG环境定义机构，包括铰链、连杆、弹簧、阻尼、初始运动条件、添加阻力等，然后直接在UG中进行分析，仿真机构运动。

设计人员可以分析反作用力、图解合成位移、速度、加速度曲线，反作用力可输入有限元分析。

采用UGNX自带的机构运动分析模块MOTION提供机构的仿真分析功能可以极其方便的对设计方案进行模拟、验证、修改、优化，彻底改变传统机械设计方案需要组织研究团队进行复杂设计计算，制造物理机验证结果的冗长过程，缩短生产周期，节约设计成本。

一旦熟练的掌握了此方法，就可以在极短的时间内给出完整且极具说服力的设计方案。

接下来本文将结合模具实例介绍三维实体模具实现运动仿真的简单过程。

图1是一套拉延模具的三维示意图。

第一步：数据准备阶段在进行运动仿真模拟之前我们需要对已经设计好的三维模具进行简单的数据整理：由于模具设计工程师大都习惯按照最终工作状态来开展设计，然而进行运动仿真时我们一般都习惯于从非工作状态开始进行。

这步操作很简单：假设这套模具在非工作状态所有的上模内容需要沿着Z轴正方向移动1000mm，压边圈组件的工作行程是120mm(需要沿着Z轴正方向移动120mm)。

那么我们按着要求移动相关实体模型到指定位置即可。

移动前后效果见图1和图2。

图1 模具工作状态图2 模具非工作状态(打开状态)第二步：进入运动仿真模块数据准备完成以后我们首先要进入运动仿真模块才能进行相关操作。

UG运动仿真教程UG是一款专业的CAD软件，可以进行机械设计、工业设计、生产制造等工作。

UG的强大功能之一就是其运动仿真功能，可以模拟产品在运动过程中的各种情况，例如运动轨迹、速度、加速度、负荷等。

本教程将介绍如何使用UG进行运动仿真。

一、建立零件和装配体在进行运动仿真之前，必须先建立相应的零件和装配体。

可以按照实际产品设计，也可以创建一些简单的零件和装配体来进行学习。

建立零件和装配体的方法在此不再赘述。

二、定义关节和运动学限制在进行运动仿真之前，必须定义零件之间的关节和运动学限制，以确保装配体能够正常运动。

关节有许多种类型，例如旋转关节、滑动关节、万向关节等。

可以通过“插入”-“关节”菜单来定义关节类型和位置。

在定义关节之后，需要设置运动学限制，以确保零件的运动范围符合实际情况。

例如，可以为旋转关节设置最大旋转角度，为滑动关节设置最大滑动距离等。

运动学限制可以在“关节”-“限制”菜单中进行设置。

三、创建运动仿真分析类型在定义关节和运动学限制之后，需要创建一个运动仿真分析类型，以便进行运动仿真分析。

可以在“运动仿真”-“新建运动仿真”菜单中创建仿真分析类型。

在创建仿真分析类型时，需要设置仿真类型、仿真步长、仿真时间等参数。

其中，仿真类型可以选择“刚性”或“弹性”；仿真步长决定了仿真分析的计算精度，数值越小计算精度越高，但计算时间也会更长；仿真时间设置了仿真分析的总时间。

四、定义初始位置和速度在定义运动仿真分析类型之后，需要设置零件的初始位置和速度。

可以通过“插入”-“实体状况”菜单来进行设置。

在设置初始位置时，可以通过移动零件来调整其位置。

在设置初始速度时，可以为零件设置初始速度矢量。

五、运行运动仿真分析在设置好运动仿真分析类型、关节和运动学限制、初始位置和速度之后，可以开始进行运动仿真分析。

可以在“运动仿真”-“分析”菜单中启动仿真分析。

在仿真分析的过程中，可以观看零件的运动轨迹、速度、加速度等情况。

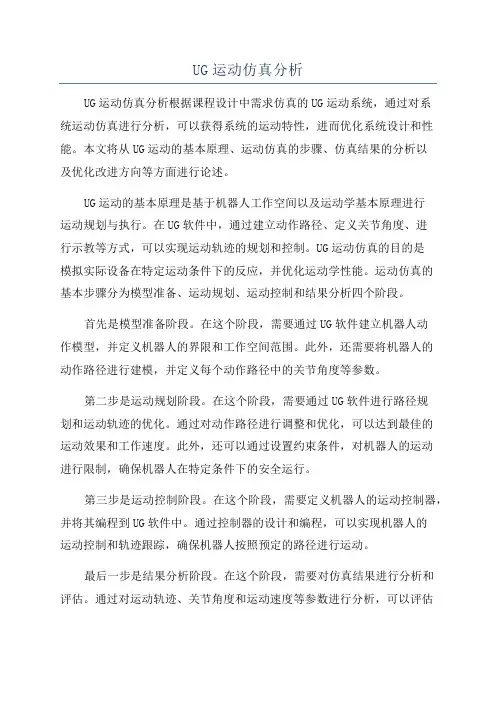

UG运动仿真分析UG运动仿真分析根据课程设计中需求仿真的UG运动系统，通过对系统运动仿真进行分析，可以获得系统的运动特性，进而优化系统设计和性能。

本文将从UG运动的基本原理、运动仿真的步骤、仿真结果的分析以及优化改进方向等方面进行论述。

UG运动的基本原理是基于机器人工作空间以及运动学基本原理进行运动规划与执行。

在UG软件中，通过建立动作路径、定义关节角度、进行示教等方式，可以实现运动轨迹的规划和控制。

UG运动仿真的目的是模拟实际设备在特定运动条件下的反应，并优化运动学性能。

运动仿真的基本步骤分为模型准备、运动规划、运动控制和结果分析四个阶段。

首先是模型准备阶段。

在这个阶段，需要通过UG软件建立机器人动作模型，并定义机器人的界限和工作空间范围。

此外，还需要将机器人的动作路径进行建模，并定义每个动作路径中的关节角度等参数。

第二步是运动规划阶段。

在这个阶段，需要通过UG软件进行路径规划和运动轨迹的优化。

通过对动作路径进行调整和优化，可以达到最佳的运动效果和工作速度。

此外，还可以通过设置约束条件，对机器人的运动进行限制，确保机器人在特定条件下的安全运行。

第三步是运动控制阶段。

在这个阶段，需要定义机器人的运动控制器，并将其编程到UG软件中。

通过控制器的设计和编程，可以实现机器人的运动控制和轨迹跟踪，确保机器人按照预定的路径进行运动。

最后一步是结果分析阶段。

在这个阶段，需要对仿真结果进行分析和评估。

通过对运动轨迹、关节角度和运动速度等参数进行分析，可以评估系统的运动特性和性能。

通过对结果的分析，可以发现系统中存在的问题和不足，并提出优化改进的方案。

在UG运动仿真分析中，可以对系统的运动特性进行分析和评估。

通过对运动轨迹、速度和加速度等参数的分析，可以确定系统的运动轨迹和速度是否满足要求。

通过对关节角度和工作空间的分析，可以评估系统的工作范围和移动能力。

通过对系统的性能进行分析，可以确定系统的优化改进方向，以提高系统的运动特性和性能。
