abb均速管流量计torbar永久安装型(2)

Zone 0, 1, 2, 21, 22
Zone 0, 1, 2, 21, 22
Class I Div. 1, Class I Div. 2, Zone 0, 1, 2, 20, 21
Class I Div. 1, Class I Div. 2, Zone 0, 1, 2, 20, 21
另询
一体型，分体型
选项 TE1" 加长变送器 " 的安装
图 9：T 介质 -50 º … 120 ºC（-58 … 248 º… 200（-58 … 392 ºF）1 带保温的安装 1 保温层
如果选择 TE1" 加长变送器 " 安装选项，流量计传感器保温如 图 11 所示。
图 10：T 介质 -50 º … 200（-58 … 392 ºF）的安装
液体测量精度 - 质量流量 - 体积流量 - 密度
- 温度 气体测量精度 接液材质 防护等级依照 EN 60529 待测介质允许的温度 认证与证书 1） - 防爆 ATEX/IECEx - 防爆 cFMus - 防爆其他认证 外壳
1）部分在准备中
标准型 FCB330
高精度型 FCB350
DN 10 ...200，PN 40 ... 100 DN 1/4" ...8" PN CL150 ...CL600 DN 10 ... 100 (1/4" ... 4"） DIN 32676 (ISO 2852） BPE 三爪卡箍 DN 10 ... 100（1/4" ... 4"）
图 1：垂直安装，可自排空
图 2：垂直安装，排放管（流向自上向下） 1 上游罐 | 2 流量计 | 3 孔板或缩径装置 | 4 阀门 | 5 下游罐

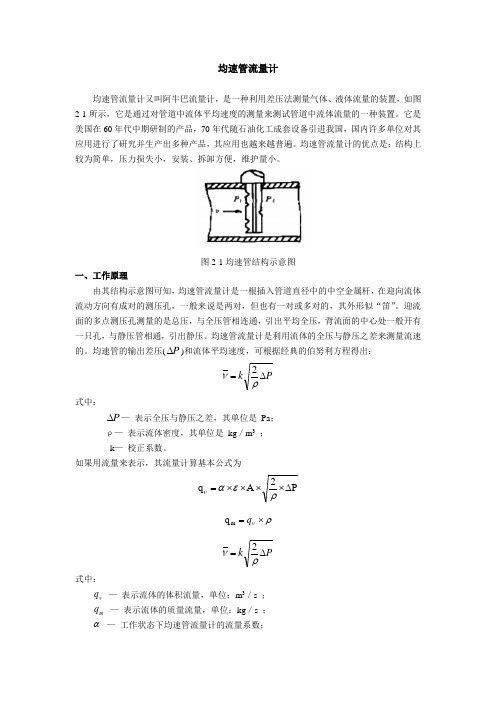

均速管流量计均速管流量计又叫阿牛巴流量计，是一种利用差压法测量气体、液体流量的装置，如图2-1所示，它是通过对管道中流体平均速度的测量来测试管道中流体流量的一种装置。

它是美国在60年代中期研制的产品，70年代随石油化工成套设备引进我国，国内许多单位对其应用进行了研究并生产出多种产品，其应用也越来越普遍。

均速管流量计的优点是：结构上较为简单，压力损失小，安装、拆卸方便，维护量小。

图2-1均速管结构示意图一、工作原理由其结构示意图可知，均速管流量计是一根插入管道直径中的中空金属杆，在迎向流体流动方向有成对的测压孔，一般来说是两对，但也有一对或多对的，其外形似“笛”。

迎流面的多点测压孔测量的是总压，与全压管相连通，引出平均全压，背流面的中心处一般开有一只孔，与静压管相通，引出静压。

均速管流量计是利用流体的全压与静压之差来测量流速的。

均速管的输出差压(P ∆)和流体平均速度，可根据经典的伯努利方程得出：P k∆=ρν2式中： P ∆— 表示全压与静压之差，其单位是 Pa ；ρ— 表示流体密度，其单位是 kg ／m 3 ；k — 校正系数。

如果用流量来表示，其流量计算基本公式为P 2A q ∆⨯⨯⨯⨯=ρεαν ρν⨯=q m q P k∆=ρν2式中： v q — 表示流体的体积流量，单位：m 3／s ；m q — 表示流体的质量流量，单位：kg ／s ；α — 工作状态下均速管流量计的流量系数；ε—工作状态下流体流过检测杆时的流束膨胀系数；A —工作状态下管道内截面面积，其单位是m2。

对于不可压缩性流体：ε=1对于可压缩性流体ε＜1。

全压孔的位置，可按等分面积法求取。

这样，在流量变化的情况下均速管流量计可以有较好的适应能力，所反映的误差也较小。

所谓等分面积法，就是将管道截面分割成内圆和外环的等效平均流速点，这些点就是全压孔的位置，如图2-2所示。

图2-2 均速管流量计示意图1、全压孔（迎流孔）2、检测杆3、总压均值管4、静压管（背流孔）5、静压引出管背压检测孔长期以来采用一个，人们已经认识到均速管是处于位势流中，而位势流的前提是管道横截面上各点静压均相等，没有横向流动。

节能仪表——均速管流量计毛新业四川自控工程专业委员会均速管流量计（国外称Annbar 、Torbar 、Probar 、verabar 、itabar ……等），问世已三十八年，名称不同，截面各异，但都是基于皮托管测速原理，以测管道中直线上几点流速来推算流量的一种插入式流量仪表。

它具有结构简单，价格低廉，装、拆方便，压损小。

从耗材少、运行费用低二方面来看都是一种节能仪表。

在当前大力倡导建设节约型经济情况下，是一种值得推荐的流量仪表。

一、 基本原理（图一）流量Q 是单位时间s 内通过管道某一截面A 的流体体积m 3（或质量kg ），即Q= m 3/s=m 2·m/s=A ·V流量也可变换为管道截面A 与流速V 的乘积，但工业管道中的流速通常不是常数，只有桴截面划为许多单元面积Ai ，乘以通过Ai 的流速Vi ，即流量Q=∑=ni AiVi 1。

但这种方法过于繁琐。

幸好无论管道流速中流速分布多么复杂，在较长的直管段（一般应为30倍直径）后，在流体的粘性作用下，管内的流速分布将呈现对称于圆心的充分发展紊流。

在这种情况，只需测直径方向上N 个点的流速，就可以准确地推算流量值。

采用皮托管测速原理，通过测流体的总静压，运用柏努利方程就可测量流体的流速值。

均速管沿管道直径方向插入管道，流向有数对总压孔，由于沉速不等，所测总压也不相等，在高压腔内平均后，通过高压线，接入变送器高压端；背流向一侧有数对背压孔，所测背压（如处于位流各背压值应相等）在低压腔平均后，通过低压线接至变速器低压端，忽略一些影响不大的因素，均速管的流量计算公式可表示为Q=AJO 2〔ΔP/δ〕21……① 式中①Q 为流量（m 3/n ）；A 为系数取决于各参数的单位；P 为管道内很能够（m ）；ΔP ，平均后的高低压之差（Pa ）;δ流体密度（kg/m 3）。

二、主要特点1、结构简单、重量轻巧，总共仅10多个零件。

2、适应范围宽阔。

阿牛巴流量计的安装流量计技术指标阿牛巴流量计（均速管流量计）测量范围广泛，适用于大部分现场介质的测量。

是公认的节能型流量仪表。

今天就阿牛巴流量计普通的安装方式给大家详细总结下，对于生产型的企业大家都知道，阿牛巴流量计现场安装正常采用的是直接插入式（也就是焊接式）的连接方式。

1，安装首先的前提还是要确认现场直管段是否符合要求，具体要求可以参考相关手册或者咨询公司技术部门，然后根据现场流体方向确定流量计的安装方向。

2，在方向确定好之后，借助开孔器在管道上开孔（常规开孔大小为25mm）a，单面支撑；也就是说，在管道上根据阿牛巴传感器尺寸开一个孔，这样的安装方式适合现场口径小于600mm的管道，因为在小孔径的安装方式下，这样的安装方式足以保证传感器本身的稳定性，保证测量精度。

b；双面支撑；确定安装方向后，在管道上对称位置上开两个同样大小的孔，和上面单面支撑是相对的，也就是说，对于大口径的测量，为了保证传感器的稳定性，要采用双面固定的方式来安装阿牛巴流量计。

3，将阿牛巴流量计插入管道中，用点焊的方式将传感器固定在正确的位置上，但是要求探头部分在整个管道内径且与中心线在同一条中心线上4，最后将整个焊口全部焊接好，并对焊接部分做防锈处理。

而对于现场水泥管道，为了现场安装方便，公司会随阿牛巴流量计同时配备一块钢板，钢板与现场管道用螺栓对卯，然后阿牛巴流量计和钢板还是采取上述安装方式。

一、指针抖动：1．轻微指针抖动：一般由于介质波动引起。

可采用增加阻尼的方式来克服。

2．中度指针抖动：一般由于介质流动状态造成。

对于气体一般由于介质操作压力不稳造成。

可采用稳压或稳流装置来克服或加大浮子流量计气阻尼。

3．剧烈指针抖动：主要由于介质脉动，气压不稳或用户给出的气体操作状态的压力、温度、流量与浮子流量计实际的状态不符，有较大差异造成浮子流量计过量程。

二、指针停到某一位置不动主要原因是浮子流量计的浮子卡死一般由于金属管转子流量计使用时开启阀门过快，使得浮子飞快向上冲击止动器，造成止动器变形而将浮子卡死。

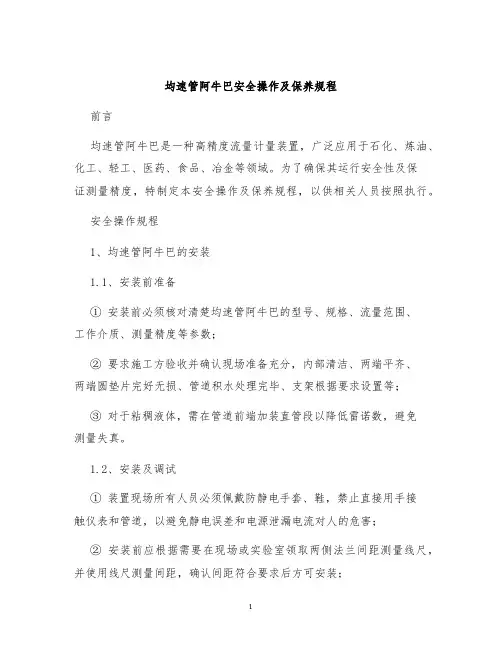

均速管阿牛巴安全操作及保养规程前言均速管阿牛巴是一种高精度流量计量装置，广泛应用于石化、炼油、化工、轻工、医药、食品、冶金等领域。

为了确保其运行安全性及保证测量精度，特制定本安全操作及保养规程，以供相关人员按照执行。

安全操作规程1、均速管阿牛巴的安装1.1、安装前准备① 安装前必须核对清楚均速管阿牛巴的型号、规格、流量范围、工作介质、测量精度等参数；② 要求施工方验收并确认现场准备充分，内部清洁、两端平齐、两端圆垫片完好无损、管道积水处理完毕、支架根据要求设置等；③ 对于粘稠液体，需在管道前端加装直管段以降低雷诺数，避免测量失真。

1.2、安装及调试① 装置现场所有人员必须佩戴防静电手套、鞋，禁止直接用手接触仪表和管道，以避免静电误差和电源泄漏电流对人的危害；② 安装前应根据需要在现场或实验室领取两侧法兰间距测量线尺，并使用线尺测量间距，确认间距符合要求后方可安装；③ 安装好后，应先对管路进行气密、为防自吸现象产生，还需对系统进行一定时间的排气处理；④ 调试完毕后，必须将管道现场清洁干净，用PE塑料袋严密地包括住在户外，并用防撞物构造牢固支撑，并做好绝缘措施。

2、均速管阿牛巴的运行2.1、运行前检查① 对于连续运行的均速管阿牛巴，应在每班工作前对测量管道的管腔进行外观检查，确认无泄漏和积水现象；② 电气部分必须每班进行一次开关合闸并检查测量管道的连通性；③ 检查阀门开关是否正常，以及过滤器和水分离器是否堵塞或漏水。

2.2、运行操作① 均速管阿牛巴的运行需按照操作规程操作，不得随意调节各种参数，否则会影响测量精度；② 强调监视、控制、维护，及时观察监视仪、选定工艺参数、对计算机进行编程序、掌握运行动态；③ 强调数据处理，并进行数据分析等方面工作，在能够排除一切人为和非人为因素的干扰后，才能对试验结果进行分析、统计；④ 运行期间如果发现任何故障，应立即报告负责人和维修人员，并及时报警处理，保证设备的正常运行。

均速管流量计阿牛巴安全操作及保养规程引言均速管流量计是一种常见的流量计，广泛应用于工业生产过程中。

为了确保设备的正常运行和长期使用，了解如何正确操作和保养均速管流量计是非常重要的。

本文档将介绍均速管流量计的安全操作规程和保养方法。

安全操作规程1. 空压机准备在使用均速管流量计之前，确保空压机已经准备就绪。

包括检查空压机的运转状态、压力和温度是否正常。

清除空压机周围的杂物和其他障碍物，以确保安全使用均速管流量计。

2. 安全装配安装均速管流量计之前，必须先将系统停止运行，并确保压力释放至安全水平。

在装配过程中，遵循以下步骤： - 使用正确的安装工具和设备，确保安装过程平稳进行。

- 检查连接部件和密封面是否完好，如果有任何损坏或泄漏情况，应及时更换或修理。

- 确保所有连接螺纹严密并采用适当的密封材料。

3. 校准和校验在正式使用均速管流量计之前，务必进行校准和校验。

校准和校验过程可以确保均速管流量计的精确度和准确性。

根据流量计的型号和规格，遵循相应的校准和校验手册或指南进行操作。

4. 正确操作在使用均速管流量计时，务必按照以下步骤进行操作： - 打开相关阀门，使气体或液体流经均速管流量计。

- 观察流量计指示器的读数，并记录数据。

- 确保操作过程中的压力和温度保持稳定，以确保测量结果的准确性。

- 避免对均速管流量计施加过大的压力或力量，以免损坏设备。

5. 定期维护定期维护是保持均速管流量计良好运行状态的关键。

按照以下建议进行维护： - 定期清洁流量计和其周围区域，以保持设备的清洁和正常运行。

- 检查流量计的密封面、连接螺纹和管道，确保没有损坏或泄漏情况。

- 定期校准和校验流量计，以确保其准确性和精确度。

- 跟踪流量计的使用寿命和性能，根据需要进行更换或修理。

保养规程1. 防止过载和振动为了防止均速管流量计的过载和振动，需要采取以下措施： - 定期检查流量计的工作状态，确保流量计在额定工作范围内运行。

– 适用于多种液体的混合物 – 适用于脉冲流 – 适用于电导率变化快的液体
电磁流量计选型表
最 小 电 导 率 uS/cm < 0.05
> 0.05 - 5
非均匀流体
均匀流体
不适用电磁流量计
可 用 质 量， 涡 街， 旋 进， 转子流量计
可用无电极式电磁流量计 可用无电极式
COPA-CM, MAG-CM
传感器 － 内缩径设计
• 缩径比率为 3:1 • 提高了低流量段的精度 • 可用量程范围扩大了 3 倍，功耗降低了 9 倍 • 改良了电极和衬里的自清洁能力
特殊的内部结构
• 提高流体特性 • 自清洁功能－不受沉积物的影响 • 使流体状态稳定 – 降低上游段的扰动影响 • 压力损失极小
– <0.3 bar @ Qmax (ISO4064) – <0.075 bar @ 1/2 Qmax – <0.02 bars @ 1/4 Qmax – Note: ISO 4064 – 机械水表标准 – 没有来自过滤器或旁路的压损影响
Accuracy [% of rate]
Flow velocity [m/s]
Standard calibration Optional calibration
%
电磁流量计 DM41F 应用实例
在这种状况下 依然工作 应 用 场 合：
纸厂
电磁流量计 FXE4000
DN 3-1000
DN 3-300
型号和应用行业产品型号概述1sensyflowvtvt2exsensyflowvtssensyflowvtcsensyflowvtcs类型应用被测气体优越性0区防爆结构认证加工制造业化工行业已知的气体混合气体生效气体紧凑型食品饮料业制药行业其他卫生要求的应用空气氮气氧气二氧化碳一氧化二氮等等紧凑型sensyflowsensyfloweco类型应用压缩空气平衡泄漏检测被测气体压缩空气优越性紧凑型带螺纹连接的管道安装适配器实研室和研究机构马达测试台品质保证空气极短的响应时间最高的测量精度气体力学油漆机器人喷涂设备空气压缩空气响应时间短紧凑型结构多信号输出灵活的安装适配器产品型号概述2vt系列过程控制食品和饮料sensyflow测试装置eco2流体力学压缩空气优越性

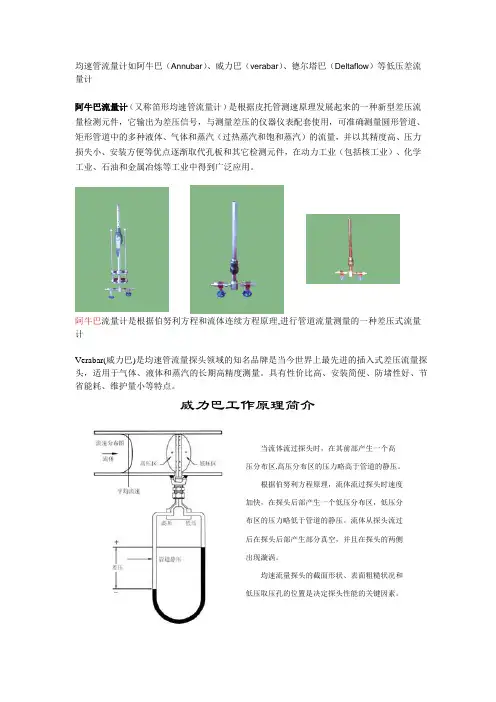

均速管流量计如阿牛巴（Annubar ）、威力巴（verabar ）、德尔塔巴（Deltaflow ）等低压差流量计阿牛巴流量计（又称笛形均速管流量计）是根据皮托管测速原理发展起来的一种新型差压流量检测元件，它输出为差压信号，与测量差压的仪器仪表配套使用，可准确测量圆形管道、矩形管道中的多种液体、气体和蒸汽（过热蒸汽和饱和蒸汽）的流量，并以其精度高、压力损失小、安装方便等优点逐渐取代孔板和其它检测元件，在动力工业（包括核工业）、化学工业、石油和金属冶炼等工业中得到广泛应用。

阿牛巴流量计是根据伯努利方程和流体连续方程原理,进行管道流量测量的一种差压式流量计Verabar(威力巴)是均速管流量探头领域的知名品牌是当今世界上最先进的插入式差压流量探头，适用于气体、液体和蒸汽的长期高精度测量。

具有性价比高、安装简便、防堵性好、节省能耗、维护量小等特点。

威力巴工作原理简介当流体流过探头时，在其前部产生一个高压分布区,高压分布区的压力略高于管道的静压。

根据伯努利方程原理，流体流过探头时速度加快，在探头后部产生一个低压分布区，低压分布区的压力略低于管道的静压。

流体从探头流过后在探头后部产生部分真空，并且在探头的两侧出现漩涡。

均速流量探头的截面形状、表面粗糙状况和低压取压孔的位置是决定探头性能的关键因素。

低压信号的稳定和准确对均速探头的精度和性能起决定性作用。

威力巴均速流量探头能精确地检测到由流体的平均速度所产生的平均差压。

威力巴均速流量探头在高、低压区有按一定准则排布的多对取压孔，使准确检测平均流速成为可能。

威力巴均速流量探头的设计特点子弹头截面形状的探头能产生精确的压力分布，固定的流体分离点；位于探头侧后两边、流体分离点之前的低压取压孔，可以生成稳定的差压信号，并且有效防堵。

内部一体化结构能避免信号渗漏提高探头结构强度，保持长期高精度。

根据空气动力学原理设计的前粗糙表面层流边界层和紊流边界层的比较流体流过光滑表面：流体流过粗糙表面：◆形成一个变化的层流边界层◆形成一个稳定的紊流边界层◆增加流体牵引力和涡街脱落力◆减少流体牵引力和涡流脱落力50%这个◆层流边界层产生了无法预知的牵引系数漂移原理跟粗糙的高尔夫球能打得更远相同◆牵引系数直接和流体系数有关，是一个可以预知的常数威力巴探头防堵塞设计威力巴流量探头以其卓越的防堵设计，彻底摆脱了其它插入式流量探头易堵塞的弊端，使均速管流量探头的防堵水平达到了空前的高度。

第二节 差压式流量计
第二节 差压式流量计
2.转子流量计
(1)转子流量计概述 转子流量计也是利用节流原理测量流体的流量，但 它的差压值基本保持不变，是通过节流面积的变化反映 流量的大小，故又称恒压降变截面流量计，也有称作浮 子流量计。 以浮子在垂直锥形管中随着流量变化而升降，改变 它们之间的流通面积来测量体积流量。
均速管流量探头主要有阿纽巴（Annubar）、威力巴 （Vrabar）、威尔巴（Wellbar）、德尔塔巴(Deltaflow ）、托巴（Torbar）、双D巴等几种。它们的共同特点都 是结构简单的插人式探头，适于测量气体、蒸汽和液体 的流量，管道内径从十几毫米到几米，使用范围很广。
第二节 差压式流量计
第二节 差压式流量计
二 其它差压流量计 1.均速管流量计
(1)均速管流量计概述 均速管始于20世纪60年代。它的结构简单，容易加 工，成本低廉，不可恢复的压力损失小，大约只相当于 节流装置的百分之几；流量传感器是插人式探头，安装 简易，可以不断流进行装卸和维护，而且性能稳定。
第二节 差压式流量计
罩壳 玻璃椎管 浮子
密封填料 连结法兰
第二节 差压式流量计
②远传式转子流量计 远传式转子流量计可采 用金属锥形管，它的信号远 传方式有电动和气动两种类 型，测量转换机构将浮子的 移动转换为电信号或气信号 进行远传及显示。
1、2－磁钢； 3－杠杆； 4－平衡锤； 5－阻尼器； 6、7、8－连杆机构； 9－标尺； 10－指针； 11、12、13－连杆机构；14－铁心；15－差动变压器
第二节 差压式流量计
(4)转子流量计的特点 优点 对上游直管段要求不高，或者说没有上游直管段要求。 测量的流量范围较宽，一般为10：1。 流量测量元件的输出接近于线性，压损较低。 缺点 差压输出小，灵敏度低，量程比小（3：1），很难用 于带尘气流的测量。

0517-83309857
13852392927
匀速管流量计
淮安森菱仪表有限公司
均速管与孔板在被测管道中造成的压力损失对比示意图
