房建工程工程测量培训教材PPT课件

14
2）附合水准路线。满足条件：∑h理=H终-H始 高差闭合差：fh=∑h测-∑h理
附合水准路线
3）支水准路线。满足条件：理论上∑h往+∑h返=0 高差闭合差：fh=∑h往+∑h返
15
支水准路线
水准测量方法。
水准点之间有一定距离，因此，从一个已知高程的水 准点出发，必须用“连续水准测量”的方法，才能测定另一 个待定水准的高程。在进行连续水准测量时，若在其中任 何一个测站上仪器操作有失误，或任何一次前视或后视水 准尺上读数有错误，都会影响高差观测值的正确性。因此 在每一个测站的观测中，为了能及时发现观测中的错误， 通常用两次仪器高法或双面尺法进行水准测量。
9
10
自动安平DS3型水准仪
3. 水准（标高）测量原理 公式：HB=HA+a-b hAB=a-b
注：1)A点为已知点，称为后视点；水准尺读数a称为后视读数； 2)B点为待测点，称为前视点；水准尺读数b称为前视读数; 3)hAB为A点至B点高差。
水准测量原理
10
4. 连续水准测量 假设两点的距离较远，或高差较大，或不能直接通视，不可能 安置一次水准仪即可测定其高差。此时，可沿着一条路线进行水 准测量，中间加设若干个临时立尺点，称转点（turningpoint,TP）， 依次安置水准仪，测定相邻点间的高差（连续水准测量），最后 取各高差的代数和，得起、终两点间的高差。
1
十一、测量仪器的维护与保养
房建工程工程测量培训教材PPT课件
一、测量的任务与主要内容
1. 测量学的主要内容是测绘-应用-测设，而在施工阶段的主要测量任务 是测设，即施工时将设计的工程结构物的平面位置和高程在实地按 设计数据测放，也称为放样。
2. 房建测量是房建工程施工中非常重要的一项工作，它服务于房建工 程建设的每一个阶段，贯穿于房建工程的始终，测量的精度直接影 响到整个工程的质量。所以，作为一名测量员应掌握工程测量的基 本知识和基本技能，熟练掌握常用的测量仪器和工具的使用方法。
3. 施工测量的主要工作有：1）长度的测设；2）角度的测设（方位角、 水平角、竖直角）；3）建筑物细部点位置的测设（先定位控制桩， 再根据控制桩和图纸给定尺寸进行轴线测设）。
2
二、测量准备工作
1. 工程开工前，应在全面熟悉设计文件的基础上，应由施工单位 对建设单位(或其委托的单位)给定的原始基准点、基准线和标 高等测量控制点进行复核（采用控制测量的方法或检查控制点 之间的夹角、距离，当出现偏差较大的情况，请相关单位协助 分析解决），并做好保护措施。
的点。水准测量一般是在两水准点之间进行，从已知水 准点出发，测定待定水准点的高程。
水准路线。在水准点之间进行水准测量所经过的路线称 为水准路线，两水准点之间的一段路线称为侧段。按照 已知高程水准点及待测点的分部情况和实际需要，水准 路线有一下几种形式： 1）闭合路线。满足条件： ∑h理=0 高差闭合差fh=∑h测
注：沪规土资执〔2015〕308号《上海市建设项目放样复验、竣工规划验收检查工作规范》规定：建设 单位（个人）应当委托经市测绘管理部门备案发布具备测量资质的测绘单位进行建设项目的开工放样复 验及竣工验收的现场测量，并制作测量报告。测量报告的格式、标准等应符合市测绘管理部门的规定要 求。
2. 测量人员需掌握水准仪、经纬仪、全站仪测量原理、操作以及 相关计算。
房建工程工程测量培训教材PPT课件

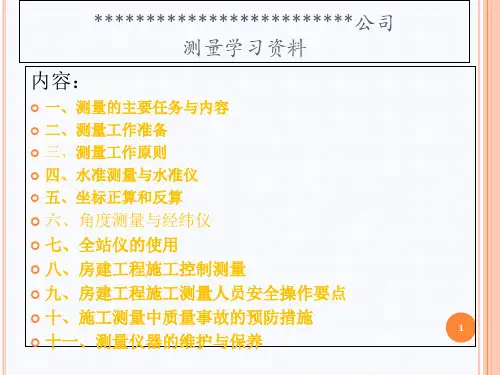

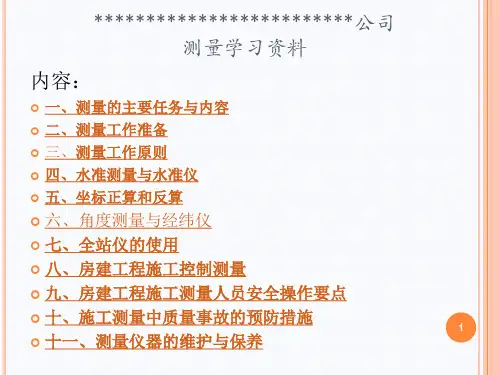

*************************公司 测量学习资料
内容：
一、测量的主要任务与内容 二、测量工作准备 三、测量工作原则 四、水准测量与水准仪 五、坐标正算和反算
六、角度测量与经纬仪 七、全站仪的使用 八、房建工程施工控制测量 九、房建工程施工测量人员安全操作要点 十、施工测量中质量事故的预防措施
四、水准测量与水准仪
1. 绝对高程与相对高程 2. 水准尺与水准仪 3. 水准（标高）测量原理 4. 连续水准测量 5. 水准测量的方法及成果整理
5
1. 绝对高程与相对标高 绝对高程是以一个国家或地区统一规定的基准面作为零点
的标高。我国规定以青岛附近黄海的平均海平面作为高程 的零点，所计算的标高称为绝对高程。开工前测绘单位提 供的基准点一般为为绝对高程。 相对标高：一般以建筑物室内首层主要地面高度为±零作 为标高的起点，所计算的标高称为相对标高。平、立、剖 面图中标注的标高一般为相对标高。 2. 水准尺与水准仪
12
如图所示: 1）依次测得相邻两点间高差：
h1=a1-b1 h2=a2-b2
...... hn=an-bn 2）计算A到B两点高差HAB=∑h=∑a+∑b 3）最后得出B点标高HB=HA+hAB
13
连续准测量示意图
5. 水准测量的方法及成果整理 水准点。水准点是埋设稳固并通过水准测量测定其高程
尺垫。水准线路中需要设置转点之处，为放置观测
过程中尺点的下沉而影响正确读数，应在转点处放
置尺垫（如下图所示）。
7
尺垫
双面尺
8
水准仪的等级及用途
其中:DS3主要用于国家三四等水准测量及工程测量。 水准仪的构造（见下图） 水准仪的使用
1）手动安平水准仪：粗平→瞄准→精平→读数； 2）自动安平水准仪，内置水平补偿器，“精平”能够自 动完成，故不需要此项操作：粗平→瞄准→读数。
6
水准尺分为单面尺和双面尺。单面尺有单面刻度， 双面尺有双面刻度。双面水准尺 , 尺长为3m，两根 尺为一对。尺的双面均有刻划，一面为黑白相间，
称为黑面尺（也称主尺）；另一面为红白相间，称 为红面尺（也称辅尺）。两面的刻划均为1cm，毫米 需估读，在分米处注有数字。两根尺的黑面尺尺底 刻划均从零开始，而红面尺尺底，一根从4.687m开 始，另一根从4.787m开始（这两个常数称为零点差） 。在视线高度不变的情况下，同一根水准尺的红面 和黑面读数之差应等于常4.687m或4.787m，以此可 以检核读数是否正确。双面尺用在小区域内三、四 等高程控制测量（线路总长不大于50㎞）。塔尺多 用在建筑物细部点标高测量。
3
三、测量工作的原则
1. 必须遵守“从整体到局部，先控制后碎部，由高级 到低级”的原则。
2. 设计数据、基准点、基准线、及计算准确无误。 3. 保证测量仪器精度，所用仪器必须定期检定校准。 4. 步步复核。测量过程中一旦发现数据错误或达不到
精度要求必须找出原因，返工重测，各个环节做到 准确无误。
4
