运放电路故障排查

电路故障排查与修复方法电路是现代科技中常见的一部分，用于电子设备和电力传输等领域。

然而，电路故障是常见的问题，会导致设备故障或短路，甚至引发安全事故。

本文将介绍电路故障排查的方法和修复技巧，帮助读者解决电路故障的问题。

1.故障排查方法1.1 可视检查首先，进行可视检查是排查电路故障的第一步。

仔细观察电路板和线路连接是否存在明显的损坏，如断裂、烧焦等。

此外，查看元件是否存在异常现象，如漏油、膨胀、破裂等。

通过可视检查，可以发现一些明显的问题，为后续的排查提供线索。

1.2 测试仪器在故障排查过程中，使用一些常见的测试仪器可以帮助快速定位问题。

例如：（1）万用表：用于测试电压、电流和电阻等参数。

通过对电路中各个节点的测量，可以判断是否存在电流不正常、电压不稳定或阻抗异常等情况。

（2）示波器：用于观测电压和电流的波动情况，以便发现信号异常或波形失真的问题。

（3）频谱分析仪：用于分析频率和幅度等参数，可帮助检测信号谐波、噪声等问题。

（4）热成像仪：用于检测电路中的温度异常，帮助发现潜在的热问题和短路情况。

测试仪器的使用可以提高排查的准确性和效率。

1.3 逐一排查针对电路中的每个元件和连接进行逐一排查是解决故障的关键步骤。

根据可视检查和测试仪器的结果，有针对性地对电路元件进行检查。

例如，检查电路板上各个焊点是否牢固，元件是否正常工作，连接是否紧密等。

在排查过程中，可以使用测试仪器对元件进行测量和分析，找出异常或故障的元件。

2.修复技巧2.1 更换故障元件当发现故障元件时，最直观的解决方法是通过更换元件来修复故障。

确保使用与原件相同或相似规格的替代元件，避免兼容性问题。

在更换元件时，注意正确的焊接和连接方式，避免引入新的故障。

2.2 修复电路板当电路板损坏或受到外力冲击时，需要进行修复。

修复电路板的方法包括：（1）补焊：针对焊点破损或松动的情况，用焊锡重新固定焊点。

（2）线路修复：针对断裂或烧焦的线路，可以用导线或铜箔进行修复。

电路故障检查的常用方法电路故障检查的常用方法引言：电路故障是电子设备常见的问题之一，它会导致设备无法正常工作，从而影响我们的日常生活。

为了排除故障，需要采用一系列的检查方法和技巧。

本文将介绍一些常用的电路故障检查方法，帮助我们快速准确地找到问题所在，并及时修复。

一、检查电源供应是否正常：1. 检查电源线是否插紧：有时候电源线会因为长时间使用而松脱，导致设备无法正常供电。

检查一下电源线是否插紧，并且确保插头与插座之间没有松动。

2. 测试电源输出电压：用万用表或电压表测量电源输出的电压，确保其在设备要求的电压范围内。

如果输出电压低于或高于正常范围，可能是电源故障引起的。

二、检查连接线路是否正常：1. 检查连接线是否完好：检查连接电路和设备之间的线缆是否损坏、断开或插头松动。

特别注意接地线是否连接稳固，确保设备能够正常接受和传输信号。

2. 测试连接线路的连通性：使用万用表或线路测试仪，测试连接线路是否有断路或短路现象。

如果检测到接线有问题，需要重新连接或更换线路。

三、检查元器件是否正常：1. 检查元器件的外观：仔细检查电路板上的元器件，看是否有明显的物理损坏或烧焦痕迹。

如果发现有问题的元器件，需要及时更换。

2. 测量元器件的参数：使用万用表或测试仪器，测量电路中各个元器件的电阻、电容、电感等参数。

比较测量结果与正常值的差异，找出故障元器件。

四、检查电路板是否正常：1. 目视检查电路板表面：认真检查电路板上的焊点是否焊接良好，是否有焊接错误的地方。

检查电路板表面是否有氧化、腐蚀或积尘现象。

2. 使用测试仪器检测电路板：a. 使用电表测量电路板上的连通性，确保电路路径正确无误。

b. 使用示波器检测电路板上的信号波形，分析信号是否正常。

c. 使用热成像仪等热量检测仪器，检查电路板是否有热点或过热现象。

五、检查软件和设置问题：1. 检查设备的软件设置：确保设备的软件设置正确，没有被意外更改或重置。

检查设备的参数设定、开关设置以及相关的软件程序设置。

电路故障分析与排除方法电路故障是电子装置运行时出现的故障，如果不及时发现和排除可能会导致设备损坏。

应用正确的方法和技巧可以快速诊断和解决电路故障问题。

本文将介绍几种常用的电路故障分析与排除方法。

1. 了解电路原理在诊断电路故障之前，需要对电路原理和电路元件的特性有一定的了解。

例如，了解开关、变压器、电容器和电阻器的原理、特性和工作方式可以帮助快速诊断故障问题。

2. 检查电源电路故障很常见的原因是电源问题。

首先要检查电源是否正常工作。

检查电源开关、电源电缆和插头是否正常连接和工作。

检查电源电压是否符合设备要求。

3. 检查元件如果电源没有问题，就需要进一步检查电路元件。

可以使用万用表、示波器或频谱仪等检测工具来检查元件的电气特性。

确保每个元件是否正常，特别是电容器和电阻器。

如果一个电容器损坏，那么会导致电路不工作或运行不稳定。

如果一个电阻器损坏，可能导致电路电阻值变化，甚至导致电路短路。

4. 检查连线连线也可能是电路故障的原因。

出现故障的时候，需要检查连接器、电缆和插头是否正常连接。

如果电路板的连线不好，那么就需要重新连接或焊接电路板。

5. 分析故障当故障原因未能立即找到时，就需要分析电路故障原因。

通过了解电路原理并使用测试工具可以更好地进行故障排除。

根据测试结果，可以分析可能的故障原因并排除问题。

6. 注意安全在检查电路故障时，需要特别注意安全问题。

不要触摸电路板和电路元件，除非你确定电路已经安全地断开电源。

此外，当检查电路板时，务必根据其特定的说明书进行操作，并遵循制造商的建议。

结论电路故障分析和排除需要综合运用多种技术和工具，包括电路原理、检测工具等。

如果能够采取正确的方法并有效地使用测试工具，就可以快速诊断和解决故障问题。

当然，在处理电路故障过程中，要时刻注意安全问题，并遵循相关的操作步骤。

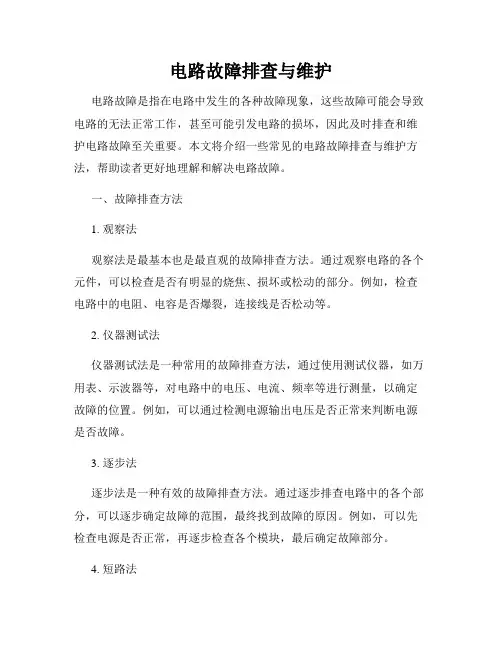

电路故障排查与维护电路故障是指在电路中发生的各种故障现象，这些故障可能会导致电路的无法正常工作，甚至可能引发电路的损坏，因此及时排查和维护电路故障至关重要。

本文将介绍一些常见的电路故障排查与维护方法，帮助读者更好地理解和解决电路故障。

一、故障排查方法1. 观察法观察法是最基本也是最直观的故障排查方法。

通过观察电路的各个元件，可以检查是否有明显的烧焦、损坏或松动的部分。

例如，检查电路中的电阻、电容是否爆裂，连接线是否松动等。

2. 仪器测试法仪器测试法是一种常用的故障排查方法，通过使用测试仪器，如万用表、示波器等，对电路中的电压、电流、频率等进行测量，以确定故障的位置。

例如，可以通过检测电源输出电压是否正常来判断电源是否故障。

3. 逐步法逐步法是一种有效的故障排查方法。

通过逐步排查电路中的各个部分，可以逐步确定故障的范围，最终找到故障的原因。

例如，可以先检查电源是否正常，再逐步检查各个模块，最后确定故障部分。

4. 短路法短路法是一种常用的故障排查方法，适用于检测电路中的短路故障。

通过将断开的电路逐步接通，观察电流变化，可以确定是否存在短路。

如果电流迅速增大，就说明存在短路。

5. 替换法替换法是一种简单且有效的故障排查方法。

通过替换电路中的元件或模块，可以确定故障是否存在于被替换的部分。

例如，可以替换电路中的电阻、电容、晶体管等元件，以确定故障的位置。

二、常见电路故障及维护方法1. 电源故障电源故障是电路中最常见的故障之一。

电源故障可能包括电源电压不稳定、电源开关损坏等。

对于电源电压不稳定的故障，可以通过更换电源或使用稳压器来解决。

对于电源开关损坏的故障，需要更换或修理开关。

2. 过载故障过载故障是指电路中的电流超过了元件或电路的额定值，导致故障发生。

过载故障可能会引发短路或烧毁元件。

为了避免过载故障的发生，应在设计电路时合理选择元件的额定值，并保证电路的负载在合理范围内。

3. 短路故障短路故障是指电路中存在无限大电流的情况，通常由于电路中的导线接错或电路元件的损坏引起。

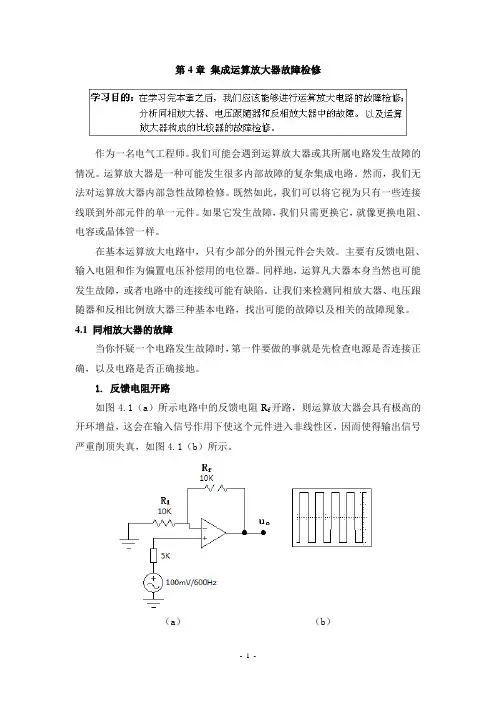

第4章集成运算放大器故障检修作为一名电气工程师。

我们可能会遇到运算放大器或其所属电路发生故障的情况。

运算放大器是一种可能发生很多内部故障的复杂集成电路。

然而，我们无法对运算放大器内部急性故障检修。

既然如此，我们可以将它视为只有一些连接线联到外部元件的单一元件。

如果它发生故障，我们只需更换它，就像更换电阻、电容或晶体管一样。

在基本运算放大电路中，只有少部分的外围元件会失效。

主要有反馈电阻、输入电阻和作为偏置电压补偿用的电位器。

同样地，运算凡大器本身当然也可能发生故障，或者电路中的连接线可能有缺陷。

让我们来检测同相放大器、电压跟随器和反相比例放大器三种基本电路，找出可能的故障以及相关的故障现象。

4.1 同相放大器的故障当你怀疑一个电路发生故障时，第一件要做的事就是先检查电源是否连接正确，以及电路是否正确接地。

1.反馈电阻开路如图4.1（a）所示电路中的反馈电阻R f开路，则运算放大器会具有极高的开环增益，这会在输入信号作用下使这个元件进入非线性区，因而使得输出信号严重削顶失真，如图4.1（b）所示。

（a）（b）2．输入电阻开路在这种情况下，电路仍然是闭环线路。

但是因为R 1是开路，其等效电阻为无穷大，根据公式1111=∞+=+==f f i o uf R R R u u A 可得闭环增益为1，这表明放大器的功能与电压跟随器一样。

我们可以观察到输出信号和输入信号波形相同，如图4.2所示。

图4.2 输入电阻R 1开路电路及波形3．运算放大器输入端开路在这种情况下，因为输入信号没有加到运算放大器运算放大器，所以输出为零。

如图4.3所示。

一般说来，内部故障会导致输出信号的失真或消失。

最好的方法就是先确定没有外部的故障或焊接等问题，一切都良好的话，那一定是运算放大器本身出现问题。

电压跟随器是同相放大电路中的一种特殊情况。

除了运算放大器发生故障、有缺陷的焊点或调零电位器的问题之外，会发生在电压跟随器电路的唯一问题就是反馈电路开路了。

简述电路常见故障排查的方法电路常见故障排查的方法有以下几种：1. 直观法：通过观察电路的连线、元件等直接判断故障原因。

这种方法适用于简单的电路，如家用电路故障的排查等。

2. 逐段法：对于复杂的电路，可以采用逐段法来查找故障。

将电路分段，逐段检查，从而缩小故障范围，最终确定故障存在的区域，然后再进行详细检查。

这种方法适用于中小型电路和局部故障的查找。

3. 交流与直流法：这是一种比较常用且有效的故障查找方法。

通过同时施加交流和直流电压，观察电路在不同电源模式下的响应情况，可以判断故障出现的位置。

这种方法适用于一些需要区分交流和直流故障的情况。

4. 示波器法：示波器是一种常见的电路故障查找工具。

通过连接示波器，可以观察电路中信号的波形、幅度、频率等参数，从而判断是否存在故障。

这种方法适用于需要观察电路信号情况的故障查找。

5. 火花试验法：这是一种对高电压设备进行故障查找的方法。

通过在故障地点制造火花，观察火花的形态和持续时间，可以初步判断故障类型。

这种方法适用于高电压设备或输电线路的故障查找。

6. 电流测试法：通常测量线路中的电流是否符合正常值，以判断故障原因的一种方法。

对弱电回路，常采用将电流表或万用表电流档串接在电路中进行测量；对强电回路，常采用钳形电流表检测。

7. 仪器测试法：借助各种仪器仪表测量各种参数，如用示波器观察波形及参数的变化，以便分析故障的原因，多用于弱电线路中。

8. 常规检查法：依靠人的感觉器官(如：有的电气设备在使用中有烧焦的糊味，打火、放电的现象等)并借助于一些简单的仪器(如：万用表)来寻找故障原因。

这种方法在维修中最常用，也是首先采用的。

9. 更换原配件法：即在怀疑某个器件或电路板有故障，但不能确定，且有代用件时，可替换试验，看故障是否消失，恢复正常。

10. 直接检查法：对在了解故障原因或根据经验，判断出现故障的位置，可以直接检查所怀疑的故障点。

11. 逐步排除法：如有短路故障出现时，可逐步切除部分线路以确定故障范围和故障点。

电路故障排查与修复技巧电路故障是我们在日常生活中常遇到的问题之一，有时候我们的电子设备会出现故障，导致无法正常使用。

本文将介绍一些基本的电路故障排查与修复技巧，帮助您快速定位问题并解决故障。

一、了解基础电路知识在排查电路故障之前，首先需要了解一些基础的电路知识。

掌握电流、电压、电阻等概念，了解电路的基本组成和工作原理，有助于我们更准确地分析和判断故障的原因。

二、检查电源供电电源供电是电路正常运行的基础。

如果设备无法开机或者工作不正常，首先需要检查电源供电是否稳定。

可以检查电源线是否接触良好，电源开关是否打开，以及电源是否有输出电压等。

三、检查连接线路连接线路是电路中比较容易出问题的部分，因此需要仔细检查。

检查连接线路是否有松动、断裂或接触不良的情况。

可以将连接线路插头拔出来进行清洁，然后再重新插入。

四、使用测试仪器一些故障无法直观地发现，需要使用测试仪器进行定位。

常见的测试仪器包括万用表、示波器等。

通过使用这些仪器，我们可以检测电路中的电压、电流等参数，判断故障发生的位置。

五、逐个排查电路元件如果故障无法迅速定位，可以逐个排查电路中的元件。

首先检查电路板上的电容、电阻、二极管等元件，看是否有烧焦、漏液等异常情况。

可以使用万用表进行测量，判断这些元件是否损坏。

六、检查电路板焊接质量电路板上的焊接是连接各个元件的重要环节。

焊接质量不好会导致接触不良，从而引发故障。

检查焊接点是否焊接牢固，有无虚焊、短路等情况。

需要修复焊接问题时，可以使用焊台和焊锡进行补焊。

七、查找并排除短路短路是电路故障中常见的问题之一。

当电路中的两个导线或电子元件短接时，会导致电流异常增大，甚至引起设备损坏。

可以使用万用表测量电路中的电阻，寻找是否存在导线或元件之间的短路情况，并进行修复。

八、寻找并排除开路开路是电路故障中另一个常见问题。

当导线或电子元件断开时，电路无法正常通电，设备无法工作。

可以使用万用表测量电路中的电阻，寻找是否存在导线或元件开路的情况，并进行修复。

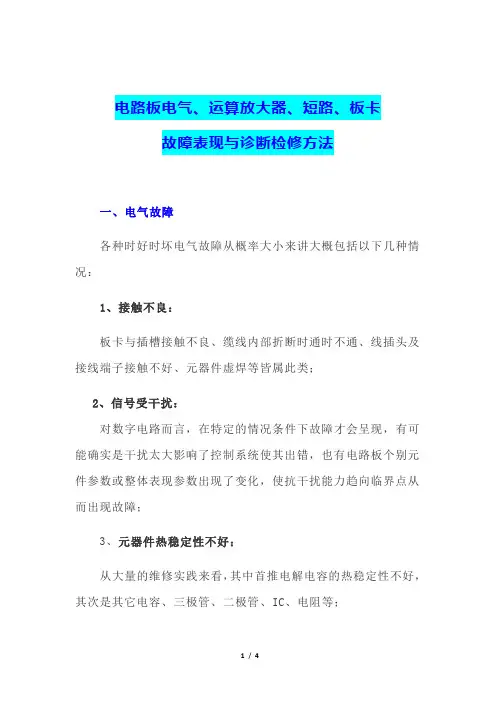

电路板电气、运算放大器、短路、板卡故障表现与诊断检修方法一、电气故障各种时好时坏电气故障从概率大小来讲大概包括以下几种情况：1、接触不良：板卡与插槽接触不良、缆线内部折断时通时不通、线插头及接线端子接触不好、元器件虚焊等皆属此类；2、信号受干扰：对数字电路而言，在特定的情况条件下故障才会呈现，有可能确实是干扰太大影响了控制系统使其出错，也有电路板个别元件参数或整体表现参数出现了变化，使抗干扰能力趋向临界点从而出现故障；3、元器件热稳定性不好：从大量的维修实践来看，其中首推电解电容的热稳定性不好，其次是其它电容、三极管、二极管、IC、电阻等；4、电路板上有湿气、尘土等：湿气和积尘会导电具有电阻效应，而且在热胀冷缩的过程中阻值还会变化，这个电阻值会同其它元件有并联效果，这个效果比较强时就会改变电路参数使故障发生；5、软件也是考虑因素之一：电路中许多参数使用软件来调整，某些参数的裕量调得太低处于临界范围，当机器运行工况符合软件判定故障的理由时，那么报警就会出现。

二、运算放大器故障运算放大器好坏的判别对相当多的电子维修者有一定的难度，不只文化程度的关系。

理想运算放大器具有“虚短”和“虚断”的特性，这两个特性对分析线性运用的运放电路十分有用。

为了保证线性运用，运放必须在闭环(负反馈)下工作。

如果没有负反馈，开环放大下的运放成为一个比较器。

如果要判断器件的好坏，先应分清楚器件在电路中是做放大器用还是做比较器用。

根据放大器虚短的原理，就是说如果这个运算放大器工作正常的话，其同向输入端和反向输入端电压必然相等，即使有差别也是mv级的，当然在某些高输入阻抗电路中，万用表的内阻会对电压测试有点影响，但一般也不会超过0.2V，如果有0.5V以上的差别，则放大器必坏无疑。

如果器件是做比较器用，则允许同向输入端和反向输入端不等。

同向电压>反向电压，则输出电压接近正的最大值；同向电压<反向电压，则输出电压接近0V或负的最大值(视乎双电源或单电源)。

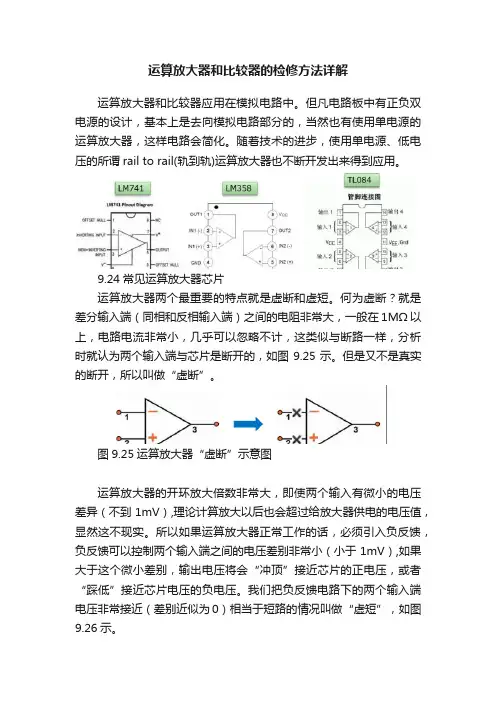

运算放大器和比较器的检修方法详解运算放大器和比较器应用在模拟电路中。

但凡电路板中有正负双电源的设计，基本上是去向模拟电路部分的，当然也有使用单电源的运算放大器，这样电路会简化。

随着技术的进步，使用单电源、低电压的所谓rail to rail(轨到轨)运算放大器也不断开发出来得到应用。

9.24常见运算放大器芯片运算放大器两个最重要的特点就是虚断和虚短。

何为虚断？就是差分输入端（同相和反相输入端）之间的电阻非常大，一般在1MΩ以上，电路电流非常小，几乎可以忽略不计，这类似与断路一样，分析时就认为两个输入端与芯片是断开的，如图9.25示。

但是又不是真实的断开，所以叫做“虚断”。

图9.25运算放大器“虚断”示意图运算放大器的开环放大倍数非常大，即使两个输入有微小的电压差异（不到1mV）,理论计算放大以后也会超过给放大器供电的电压值，显然这不现实。

所以如果运算放大器正常工作的话，必须引入负反馈，负反馈可以控制两个输入端之间的电压差别非常小（小于1mV）,如果大于这个微小差别，输出电压将会“冲顶”接近芯片的正电压，或者“踩低”接近芯片电压的负电压。

我们把负反馈电路下的两个输入端电压非常接近（差别近似为0）相当于短路的情况叫做“虚短”，如图9.26示。

在分析运算放大器电路的时候，运用“虚短”和“虚断”的特点，就比较容易了。

图9.26运算放大器“虚断”示意图运算放大器如果没有负反馈就是一个比较器电路，比较器可以比较输入端两个电压大小（当然电压在容许的范围内）。

如果同相端电压>反向端电压，则输出电压接近正电源电压；如果同相端电压<反向端电压，则输出电压接近负电源电压（单电源0V电压）。

比较器电路一般使用专用的芯片如LM393 LM339之类，比较器芯片一般都是集电极开路的形式，须外接上拉电阻才会有高电平输出，测试输出电平时要注意。

常用比较器芯片如图9.27所示。

注意虽然运算放大器和比较器表示符号没有差异，但运算放大器芯片可以做比较器使用，而比较器芯片不能做运算放大器使用。

电路中的故障诊断电路故障与故障排除的方法电路中的故障诊断与故障排除的方法电路故障是电子设备在使用和维护过程中常见的问题之一。

及时准确地诊断和排除电路故障，对于确保电子设备的正常工作至关重要。

本文将介绍电路中的故障诊断和故障排除的方法。

一、故障诊断在故障排除之前，我们首先需要准确定位电路中的故障点。

故障诊断是找出电路中出现问题的部分，明确故障的原因。

下面是一些常用的故障诊断方法：1. 检查电路连接：检查电路中连接的插头、插座、接线端子等，确保连接牢固并无松动。

2. 检查电路元件：检查电路中的电阻、电容、电感等元件，确保它们没有损坏或变形。

可以使用万用表或示波器等测试工具进行测量。

3. 观察电路指示灯或显示屏：观察电路中的指示灯或显示屏上是否出现异常，比如闪烁、无法显示等，从而判断可能的故障点。

4. 使用电路测试仪器：使用专业的电路测试仪器，如频谱分析仪、网络分析仪等，对电路进行全面而深入的测试，以帮助确定故障点。

二、故障排除一旦确定了电路中的故障点，我们就需要进行故障排除，修复和恢复电路的正常工作。

下面是一些常用的故障排除方法：1. 更换损坏的元件：对于损坏的电阻、电容、电感等元件，需要将其更换为新的元件，确保其质量可靠。

2. 清洁和修复插头、插座：如果发现连接插头和插座存在脏污或氧化的情况，可以使用清洁剂或研磨纸进行清洁和修复。

3. 检查电源供应：电路故障有时与电源供应有关，可以检查电源线路、电源适配器等，保证电源供应的稳定和正常。

4. 重新焊接电路元件：如果发现焊点失效或松动，可以使用焊接工具重新焊接电路元件，确保连接牢固可靠。

5. 进行电路复位：对于某些数字电路或控制电路，可以尝试进行复位操作，将电路恢复到初始状态，以解决由于暂时性故障引起的问题。

总结：电路中的故障诊断和故障排除需要耐心和技巧。

正确的方法和工具使得您能够准确地定位故障点，并采取相应的措施进行排除。

当然，对于复杂电路或故障较难定位的情况，需要请教专业人员的帮助。
