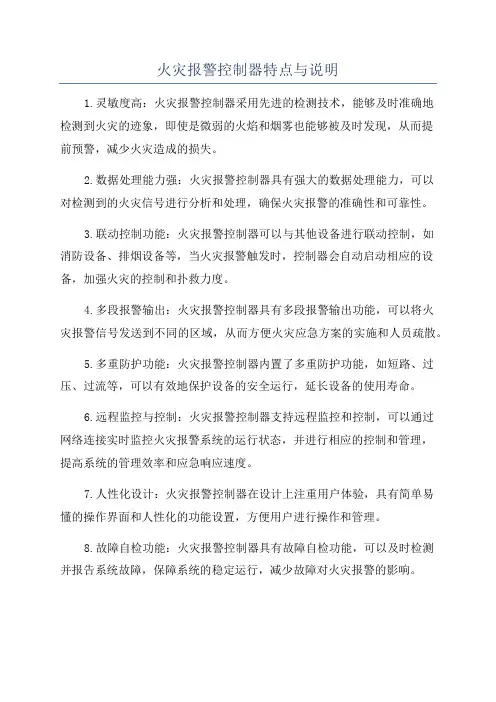

火灾报警控制器特点与说明1.灵敏度高：火灾报警控制器采用先进的检测技术，能够及时准确地检测到火灾的迹象，即使是微弱的火焰和烟雾也能够被及时发现，从而提前预警，减少火灾造成的损失。
2.数据处理能力强：火灾报警控制器具有强大的数据处理能力，可以对检测到的火灾信号进行分析和处理，确保火灾报警的准确性和可靠性。
3.联动控制功能：火灾报警控制器可以与其他设备进行联动控制，如消防设备、排烟设备等，当火灾报警触发时，控制器会自动启动相应的设备，加强火灾的控制和扑救力度。
4.多段报警输出：火灾报警控制器具有多段报警输出功能，可以将火灾报警信号发送到不同的区域，从而方便火灾应急方案的实施和人员疏散。
5.多重防护功能：火灾报警控制器内置了多重防护功能，如短路、过压、过流等，可以有效地保护设备的安全运行，延长设备的使用寿命。
6.远程监控与控制：火灾报警控制器支持远程监控和控制，可以通过网络连接实时监控火灾报警系统的运行状态，并进行相应的控制和管理，提高系统的管理效率和应急响应速度。
7.人性化设计：火灾报警控制器在设计上注重用户体验，具有简单易懂的操作界面和人性化的功能设置，方便用户进行操作和管理。
8.故障自检功能：火灾报警控制器具有故障自检功能，可以及时检测并报告系统故障，保障系统的稳定运行，减少故障对火灾报警的影响。
9.多种报警方式：火灾报警控制器可以支持多种报警方式，如声音报警、光闪报警等，可以根据实际需求进行设置，满足不同场景下的报警需求。
10.可扩展性强：火灾报警控制器具有良好的可扩展性，可以根据需要灵活添加和升级功能模块，以适应不同规模和复杂程度的火灾报警系统。
火灾报警控制器是现代火灾报警系统的核心设备之一，它的特点和优势使得火灾报警系统能够更加精准、高效地监测和控制火灾，保障人员生命安全和财产安全。
随着技术的不断发展和进步，火灾报警控制器将会越来越智能化和集成化，为火灾安全提供更加可靠和先进的保障。

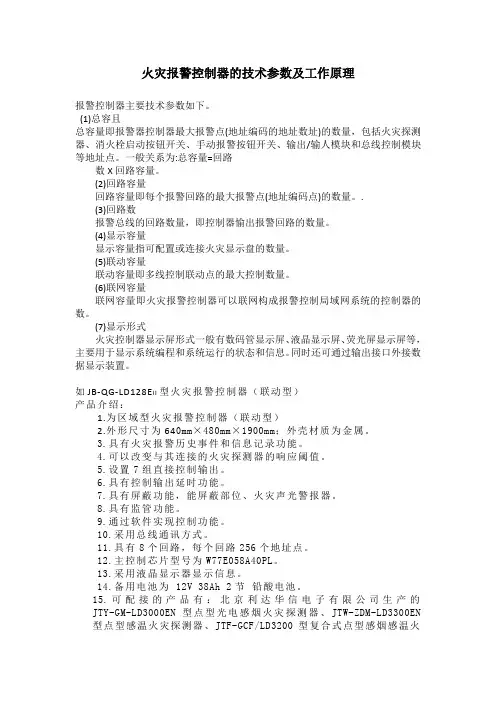

火灾报警控制器的技术参数及工作原理报警控制器主要技术参数如下。
(1)总容且总容量即报警器控制器最大报警点(地址编码的地址数址)的数量，包括火灾探测器、消火栓启动按钮开关、手动报警按钮开关、输出/输人模块和总线控制模块等地址点。
一般关系为:总容量=回路数X回路容量。
(2)回路容量回路容量即每个报警回路的最大报警点(地址编码点)的数量。
.(3)回路数报警总线的回路数量，即控制器愉出报警回路的数量。
(4)显示容量显示容量指可配置或连接火灾显示盘的数量。
(5)联动容量联动容量即多线控制联动点的最大控制数量。
(6)联网容量联网容量即火灾报警控制器可以联网构成报警控制局域网系统的控制器的数。
(7)显示形式火灾控制器显示屏形式一般有数码管显示屏、液晶显示屏、荧光屏显示屏等，主要用于显示系统编程和系统运行的状态和信息。
同时还可通过输出接口外接数据显示装置。
如JB-QG-LD128E II型火灾报警控制器（联动型）产品介绍：1.为区域型火灾报警控制器（联动型）2.外形尺寸为640mm×480mm×1900mm；外壳材质为金属。
3.具有火灾报警历史事件和信息记录功能。
4.可以改变与其连接的火灾探测器的响应阈值。
5.设置7组直接控制输出。
6.具有控制输出延时功能。
7.具有屏蔽功能，能屏蔽部位、火灾声光警报器。
8.具有监管功能。
9.通过软件实现控制功能。
10.采用总线通讯方式。
11.具有8个回路，每个回路256个地址点。
12.主控制芯片型号为W77E058A40PL。
13.采用液晶显示器显示信息。
14.备用电池为 12V 38Ah 2节铅酸电池。
15.可配接的产品有：北京利达华信电子有限公司生产的JTY-GM-LD3000EN型点型光电感烟火灾探测器、JTW-ZDM-LD3300EN 型点型感温火灾探测器、JTF-GCF/LD3200型复合式点型感烟感温火灾探测器、LD128E(T)型火灾显示盘、J-SAP-M-LD2000E-A型手动火灾报警按钮型、LD2001EN型消火栓按钮、LD4400E-1型、LD6800E-1型模块。

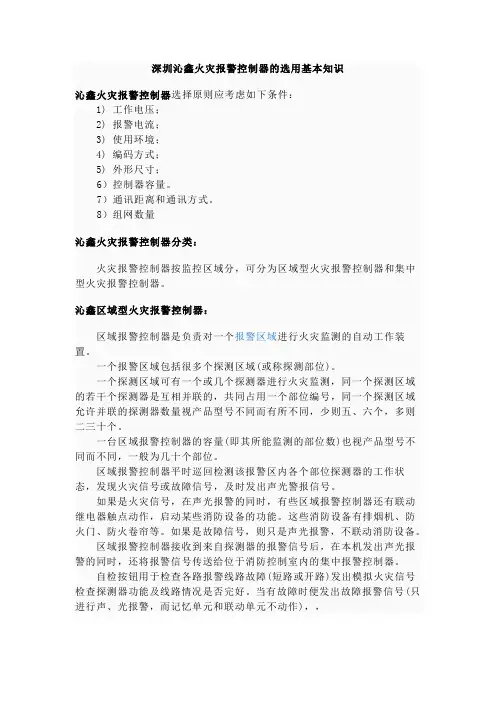

深圳沁鑫火灾报警控制器的选用基本知识沁鑫火灾报警控制器选择原则应考虑如下条件：1) 工作电压；2) 报警电流；3) 使用环境；4) 编码方式；5) 外形尺寸；6）控制器容量。
7）通讯距离和通讯方式。
8）组网数量沁鑫火灾报警控制器分类：火灾报警控制器按监控区域分，可分为区域型火灾报警控制器和集中型火灾报警控制器。
沁鑫区域型火灾报警控制器：区域报警控制器是负责对一个报警区域进行火灾监测的自动工作装置。
一个报警区域包括很多个探测区域(或称探测部位)。
一个探测区域可有一个或几个探测器进行火灾监测，同一个探测区域的若干个探测器是互相并联的，共同占用一个部位编号，同一个探测区域允许并联的探测器数量视产品型号不同而有所不同，少则五、六个，多则二三十个。
一台区域报警控制器的容量(即其所能监测的部位数)也视产品型号不同而不同，一般为几十个部位。
区域报警控制器平时巡回检测该报警区内各个部位探测器的工作状态，发现火灾信号或故障信号，及时发出声光警报信号。
如果是火灾信号，在声光报警的同时，有些区域报警控制器还有联动继电器触点动作，启动某些消防设备的功能。
这些消防设备有排烟机、防火门、防火卷帘等。
如果是故障信号，则只是声光报警，不联动消防设备。
区域报警控制器接收到来自探测器的报警信号后，在本机发出声光报警的同时，还将报警信号传送给位于消防控制室内的集中报警控制器。
自检按钮用于检查各路报警线路故障(短路或开路)发出模拟火灾信号检查探测器功能及线路情况是否完好。
当有故障时便发出故障报警信号(只进行声、光报警，而记忆单元和联动单元不动作)，，电源输入电压220V，交流频率50HZ，内部稳压电源输出24V直流电压供给探测器使用。
现代火灾报警器原理现代火灾报警控制器为了减少误报，方便安装与调试，降低安装与维修费用，减少连接线数，及时准确地知道发出报警的火灾探测器的确切位置(部位编号)，都普遍采用脉冲编码控制系统，组成少线制的总线结构，由微型电子计算机或单片计算机作为主控核心单元，配以存储器和数字接口器件等。
火灾报警系统主要设备技术特点及参数1.火灾报警控制器：-技术特点：火灾报警控制器是火灾报警系统的核心设备，它能够对火灾报警系统进行监控、控制和管理。
现代化的火灾报警控制器采用了微处理器技术，具有高度集成、可靠性高、反应速度快等特点。
-参数：-输入通路数：火灾报警控制器通常具有多个输入通路，可以连接多个火灾探测器。
-输出通路数：火灾报警控制器通常具有多个输出通路，可以连接报警器、警号和其他报警设备。
-供电电压：火灾报警控制器通常采用交流电源或者直流电源供电，电压范围一般是110V或220V。
-工作温度范围：火灾报警控制器通常具有较宽的工作温度范围，可以适应不同的环境条件。
-报警处理方式：火灾报警控制器可以通过声音报警、光报警和短信报警等方式进行火灾报警处理。
2.火灾报警控制器软件：-技术特点：火灾报警控制器软件是火灾报警系统的运行程序，它能够对火灾报警系统进行监控、控制和管理。
现代化的火灾报警控制器软件采用了分布式架构、多线程技术和动态更新技术等，具有良好的可扩展性和稳定性。
-参数：- 操作系统：火灾报警控制器软件通常在Windows操作系统或者Linux操作系统下运行。
-数据库：火灾报警控制器软件通常采用关系数据库管理系统（如MySQL）存储和管理数据。
-用户界面：火灾报警控制器软件通常具有友好的用户界面，可以实现对火灾报警系统的可视化管理和操作。
3.火灾探测器：-技术特点：火灾探测器是火灾报警系统的感知设备，它能够通过感知烟雾、温度和火焰等参数来检测火灾。
现代化的火灾探测器采用了微电子技术、光电技术和红外技术等，具有高度灵敏、稳定可靠等特点。
-参数：-感知方式：火灾探测器可以采用光电式、离子式、气体式等不同的感知方式。
-感知范围：火灾探测器的感知范围通常是根据具体使用场所和要求进行设计。
-灵敏度：火灾探测器的灵敏度通常可以进行调节，以适应不同的环境条件。
4.报警器：-技术特点：报警器是火灾报警系统的输出设备，它能够通过声音、光线或者震动等方式对周围人员进行报警。
一、控制器简介JB-QB-NT8031火灾报警控制器/气体灭火控制器（简称为NT8031）是尼特公司为适应工程需要而开发的，具有火灾报警功能与气体灭火控制功能，可实现2个防火区的气体灭火控制；可配接火灾报警器件：点型光电感烟火灾探测器、点型感温火灾探测器、手动火灾报警按钮、输入输出模块、火灾声光警报器、紧急启停按钮、气体释放警报器等。
NT8031满足GB 4717-2005《火灾报警控制器》和GB 16806-2006《消防联动控制器》中有关气体灭火控制器的要求。
二、技术指标1、工作电压：交流AC220V 50Hz，允许电压变化范围AC187V~AC242V；2、功耗：交流1A；3、备用电源：2个DC12V/7Ah电池；4、气体喷洒输出：DC24V/2A，脉冲方式/电平方式，可调；5、液晶屏规格：128*64点，单色蓝屏液晶；6、容量辅助电源24V：24V 0.7A；电磁阀用24V电源：24V 2A；可带2个区气体灭火设备，每个分区所带设备及数量如下：可以配接火灾报警器件与气体分区控制器件，总数不超100个；火灾报警器件：点型光电感烟火灾探测器、点型感温火灾探测器、手动火灾报警按钮等；气体分区控制器件：输入输出模块、火灾声光警报器、紧急启停按钮、气体释放警报器；电磁阀：1个，额定电压DC24V，最大电流3A；压力开关：1个，常开触点，动作时闭合。
7、使用环境工作温度：0℃~40℃相对湿度≤95%，不凝露8、外形尺寸：长×宽×高：365×173×547（单位：mm）9、重量：13kg三、主要功能1、采用总线的方式与现场的点型光电感烟火灾探测器、点型感温火灾探测器、手动火灾报警按钮、输入输出模块、火灾声光警报器、紧急启停按钮、气体释放警报器等设备连接，布线简单方便，配置灵活。
2、NT8031能控制气体灭火设备启动喷洒，其启动方式有以下几种：通过按下NT8031本身面板上的【急启】键来启动气体灭火；通过火灾报警探测器和手动按钮报警联动启动气体灭火；通过按下现场的紧急启／停按钮的紧急启动按钮来启动气体灭火；通过火灾报警控制器（联动型）发出联动启动控制命令给NT8031实现启动气体灭火。
火灾报警系统的设备选型与配置火灾报警系统是一种用于提前发现火灾并快速报警的设备，可以有效保护人们的生命和财产安全。
本文将就火灾报警系统的设备选型和配置进行探讨，帮助读者了解如何选择和配置适合自己需求的火灾报警设备。
一、火灾报警系统的基本组成部分火灾报警系统包括控制器、传感器、报警器等多个组成部分。
控制器是整个火灾报警系统的核心，负责接收传感器的信号并进行处理；传感器用于感知火灾的存在并将信号传递给控制器；报警器则负责在火灾发生时发出警报信号。
二、根据需求选择传感器类型1. 光电式烟感传感器：适合应用于起初阶段的火灾侦测，对于烟雾粒子有较高的敏感度。
如商业建筑、办公楼等。
2. 热感式传感器：可快速侦测到高温火灾，适用于具有易燃物质的场所，如厨房、化工厂等。
3. 气体传感器：主要用于检测可燃气体或有毒气体，适用于燃气、化工等场所。
4. 火焰传感器：专门用于检测火焰，适用于需要高度火焰安全的场所，如油库、油气管道等。
三、控制器选型和功能配置1. 控制器选型：根据建筑物的规模和需求选择适合的控制器型号，一般有单区域、多区域和网络型等。
2. 功能配置：根据实际需求，配置相应的功能，一般包括联动控制、备用电源、故障自检等。
四、报警器类型及位置选定1. 声光报警器：可通过发出声音和闪烁灯光的方式告知人们发生火灾，一般安装在易被人们察觉的位置，如走廊、大厅等。
2. 语音报警器：除了具备声光报警器的功能外，还可以通过语音播放具体的警报信息，有助于提供更详细的指导，一般适用于人员密集场所，如超市、机场等。
五、其他辅助设备的选配1. 手动报警按钮：提供给人们在火灾发生时手动发出报警信号的装置，一般安装在易接近的位置，如墙壁上。
2. 火焰和烟雾探测器：通过无线连接与主体火灾报警系统相连，用于覆盖主体探测器无法覆盖的区域，增强火灾侦测的范围。
3. 监控摄像头：用于火灾警报事件发生时进行监控，方便远程观察火灾情况。
可配备视频分析系统，实现自动识别火灾烟雾和火焰。
火灾报警控制器的特点及使用方法介绍随着科技的不断发展，火灾报警控制器在预防火灾和保障人员安全方面起着重要作用。
本文将介绍火灾报警控制器的特点以及使用方法。
一、火灾报警控制器的特点1. 多功能性：火灾报警控制器具备多种功能，可以监测火灾烟雾、温度、气体等指标，并能及时发出警报信号，提醒人们采取相应的逃生措施。
2. 灵敏度高：火灾报警控制器能够对微小的烟雾或温度变化做出响应，并迅速发出警报，有效地提前预警，减少火灾带来的损失。
3. 稳定可靠：火灾报警控制器采用先进的技术和材料制造，具备良好的稳定性和可靠性，能够长时间运行而不出现故障，保障人员的生命安全。
4. 多区域划分：火灾报警控制器可以根据建筑物的不同区域进行划分，实现对每个区域的独立监测和报警，及时发现火灾隐患，提高应急处理效率。
5. 远程监控：火灾报警控制器可以与监控中心或手机等设备连接，实现远程监控和管理，方便相关人员及时了解火灾情况，并进行相应的处理措施。
二、火灾报警控制器的使用方法1. 安装位置选择：火灾报警控制器的安装位置应根据建筑物的特点和火灾隐患进行选择。
一般来说，应选择通风良好、易于观察和维护的位置，避免被遮挡或干扰。
2. 系统设置：在安装火灾报警控制器后，需要进行系统设置，包括设定监测参数、报警阈值等。
根据不同的建筑物和使用环境，可以进行个性化的设置，以提高监测的准确性和可靠性。
3. 日常维护：火灾报警控制器需要定期进行日常维护，包括检查电源供应是否正常、清洁传感器和探测器、测试报警功能等。
这些维护工作可以确保火灾报警控制器的正常运行和可靠性。
4. 应急处理：当火灾报警控制器发出警报时，人员应立即采取相应的应急处理措施。
首先要确保自身安全，然后根据建筑物的疏散路线和逃生设施，有序地进行疏散和救援工作。
5. 故障排除：如果火灾报警控制器出现故障或异常情况，应及时进行排除。
可以检查电源供应、传感器连接、系统设置等方面，如果问题无法解决，应及时联系专业人员进行维修或更换。
火灾报警控制器的分类方法很多，按线制分类
1)多线制火灾报警控制器
多线制(也称为二线制)报警控制器按用途分为区域报警控制器和集中报警控制器两种。
区域报警控制器(总根数为n+1)，以进行区域范围内的火灾监测和报警工作。
因此每台区域报警控制器与其区域内的控制器等正确连接后，经过严格调试验收合格后，就构成了完整独立的火灾自动报警系统，所以区域报警控制器是多线制火灾自动报警系统的主要设备之一。
而集中报警控制器则是连接多台区域报警控制器，收集处理来自各区域报警器送来的报警信号，以扩大监控区域范围。
所以集中控制器主要用于监探器容量较大的火灾自动报警系统中。
2)总线制火灾报警控制器
总线制火灾报警控制器是与智能型火灾探测器和模块相配套，采用总线接线方式，有二总线、三总线等不同型式，通过软件编程，分布式控制。
同时系统采用国际标准的CAN、RS485、RS323接口，实现主网(即主机与各从机之间)、从网(即各控制器与火灾显示盘之间)及计算机、打印机的通讯，使系统成为集报警、监视和控制为一体的大型智能化火灾报警控制系统。
目前总线制火灾自动报警系统已在工程中得到普遍使用。
接线方式可以参照相关产品的样本资料。
火灾报警控制器的布线及控制知识点汇总-概述说明以及解释1.引言【1.1 概述】火灾报警控制器是一种重要的安全设备，用于监测和控制火灾报警系统。
它是火灾报警系统的核心组件，负责接收来自各类火灾探测器的信号，并根据预设的规则进行处理和判断，从而触发相应的报警和控制信号。
本文将重点关注火灾报警控制器的布线和控制知识点，为读者提供一些基础的指导和技术支持。
在火灾报警系统中，火灾报警控制器起到了极为重要的作用。
它不仅可以实时接收到火灾探测器传来的信号，还能对这些信号进行高效的处理和分析。
当系统检测到异常火焰、烟雾或其他火灾相关信号时，控制器会立即采取相应的措施，如触发声光报警器、发送短信或呼叫消防部门等，以保护人员的生命安全和减少财产损失。
同时，火灾报警控制器还可以实现远程监控、数据存储和报告生成等功能，方便管理人员对整个火灾报警系统进行监控和管理。
布线是火灾报警控制器安装中的关键环节之一。
合理的布线方案可以提高系统的可靠性和防护能力，减少故障和误报的发生。
布线的基本原则是按照设计要求进行，遵循电气安装标准和防火要求，严格保证线路的安全可靠。
在布线过程中，需要合理规划线缆走向和连接方式，注意避免与其他电路产生干扰，确保信号传输的稳定性和准确性。
同时，还需要注意经常检查和维护线路，及时处理故障和老化问题，保证系统长期稳定运行。
控制知识点是对火灾报警控制器的功能和操作进行总结和说明。
首先，我们需要了解控制器的基本功能，如信号接收、处理和输出控制等。
其次，需要熟悉控制器的操作界面和设置参数，包括报警阈值、延时参数、输出方式等。
此外，还需要了解控制器的远程控制和监控方法，包括网页访问、手机APP等。
最后，要掌握控制器的故障诊断和处理方法，能够及时发现问题并采取相应的措施进行修复。
通过深入了解火灾报警控制器的布线和控制知识点，我们能够更好地应用和管理火灾报警系统，提高火灾防护和安全性。
在实际工程中，我们应该密切配合设计师、安装人员和维护人员，共同确保火灾报警控制器的正确布线和有效运行，为社会的安全和发展作出应有的贡献。
火灾报警系统的声光警报器与控制器选择指南随着城市化进程的不断加快，人们对火灾安全的重视程度也越来越高。
火灾报警系统作为一种重要的安全设备，其声光警报器和控制器的选择至关重要。
本文将从声光警报器和控制器的功能、性能和适用场景等方面，为大家提供一份选择指南。
一、声光警报器的功能和特点声光警报器是火灾报警系统中最常见的组件之一，其主要功能是在火灾发生时发出警报，提醒人们及时疏散。
在选择声光警报器时，需要考虑以下几个方面：1. 声音和光线的强度：声光警报器的声音和光线强度直接影响到人们对警报的感知程度。
因此，在选择声光警报器时，应该根据实际使用场景来确定所需的声音和光线强度。
例如，在室内使用的声光警报器，其声音和光线强度可以适当较低；而在室外或嘈杂环境中使用的声光警报器，应该选择声音和光线强度较高的产品。
2. 报警方式：声光警报器的报警方式有多种，常见的有声音报警、光线报警以及声光同时报警。
根据不同的使用场景和需求，选择合适的报警方式非常重要。
例如，在噪音环境较高的场所，选择声音报警相对更为有效。
3. 可靠性和稳定性：声光警报器作为火灾报警系统的核心组件之一，其可靠性和稳定性至关重要。
在选择声光警报器时，应该选择具有较高可靠性和稳定性的产品，以确保在火灾发生时能够正常工作。
二、控制器的功能和特点控制器是火灾报警系统中的另一个重要组件，其主要功能是对声光警报器进行控制和管理。
在选择控制器时，需要考虑以下几个方面：1. 控制方式：控制器的控制方式有多种，常见的有手动控制、自动控制以及远程控制等。
根据实际需求，选择合适的控制方式非常重要。
例如，在人员密集场所，可以选择手动控制方式，以便及时响应火灾报警。
2. 扩展性和兼容性：控制器的扩展性和兼容性是选择的重要考虑因素。
在实际使用中，可能需要扩展更多的声光警报器，因此，选择具有较好扩展性和兼容性的控制器非常重要。
3. 报警管理功能：控制器的报警管理功能也是选择的重要考虑因素。
火灾报警控制器火灾报警控制器特点：（1）本控制器为小点数系列产品，有多种容量配置方式可供选择；zy14 （2）不论对联动类还是报警类总线设备，控制器都设有不掉电备份，保证系统调试完成时注册到的设备全部受到监控；（3）本控制器开机自检时，不仅自动检测本机设备（指示灯、功能键等），同时还逐条检测外部设备的注册信息及联动公式信息，如信息发生变化系统将显示本信息并做相应的处理；（4）本控制器最多可配置10路多线制控制卡，并具有输出线断路、短路报警功能，中运这些检测功能可最大限度的保障控制模块本身及其与重要设备之间连接的可靠性；（5）本控制器对具有特殊重要意义的气体喷洒设备提供了独立的控制密码和联动编程空间，并有相应的声光指示，使气体喷洒设备受到了更严格的监控；（6）本控制器可外接火灾报警显示盘及彩色CRT显示系统并可选装手动盘及多线制控制卡等设备，满足各种系统配置要求；（7）本控制器具有强大的面板控制及操作功能，可以观察智能探测器动态工作曲线，各种功能设置全面、简单、方便；（8）本控制器采用全模具化结构，外形美观。
火灾报警控制器主要技术指标：（1）液晶屏规格：128×64点，可同屏显示32个汉字信息（2）控制器容量：a.最大容量为242个地址编码点b.可外接64台火灾显示盘；联网时最多可接32台其它类型控制器c. 32个直接手动操作总线制控制点d.最大可配置10个多线制控制点（3）线制：a.控制器与探测器间采用无极性信号二总线连接b.多线制控制点与模块（GST-LD-8302C）之间采用有极性二线连接,最大接线长度≤1000mc.控制器与各类编码模块采用四总线连接（无极性信号二总线、无极性DC24V电源线）d.控制器与火灾显示盘采用四总线连接（有极性通讯二总线、无极性DC24V 电源线）e.与彩色CRT系统通过RS-232标准接口连接，最大连接线长度不宜超过15m（4）使用环境：温度：0℃～+40℃、相对湿度≤95%，不结露（5）电源：主电为交流220V（6）功耗≤30W（7）外形尺寸：400mm×560mm×182mm。
