第5章 89C51的中断系统---部分习题解答

第5章习题答案5-1 什么叫中断系统？中断系统的功能是什么？什么是中断嵌套？答：当CPU正在执行主程序时，外部或内部发生的某一事件(如某个引脚上电平的变化、一个脉冲的发生或计数器的计数溢出等)请求CPU迅速处理，CPU暂时中断当前程序的执行而转去执行相应的处理程序，待处理程序执行完毕后，CPU再继续执行原来被中断的程序，这样的过程称为中断。

功能：中断系统是为使CPU 具有对单片机外部或内部随机发生的事件进行实时处理而设置的。

中断嵌套：8051设置了两级中断优先级，低优先级中断请求不能打断高优先级的中断服务；但高优先级中断请求可以打断低优先级的中断服务，从而实现中断嵌套。

5-2 MCS-51型单片机各中断源的中断标志是如何产生的？又是如何清除的？CPU响应中断时，中断入口地址各是多少？答：见p133;.或端出现有效中断请求时，IE0 IE1）位由硬件置“1”。

当中断响应当CPU采样到IE0IE1完成转向中断服务程序时，由硬件把IE0（或IE1）清零。

TF0和TF1——计数溢出标志位，当计数器产生计数溢出时，相应的溢出标志位由硬件置“1”。

当转向中断服务时，再由硬件自动清“0”。

TI：串行发送中断标志。

CPU将数据写入发送缓冲器SBUF时就启动发送，每发送完一帧后，硬件将TI置位，必须由软件清0.RI：串行接收中断标志。

串口允许接收时，每接收完一帧后，硬件将RI置位，必须由软件清0.地址分别为：0003H，000bH0013H,001BH,0023H5-3:在MCS-51型单片机中，哪些中断标志可以在响应自动撤除。

见第二题，也可见P136;5-4答：见p136.5-5:解：PX1=1;IT1=0;PT1=0;PS=1;EA=1；ES=1；ET1=1；EX1=1；ET0=0；EX0=0；5-6解：两个，它由模式设置寄存器TMOD，中断控制寄存器IE，中断优级级寄存器IP，中断标志寄存器TCON组成5-8 请叙述TMOD=A6H所代表的含义。

单片机原理及应用(张毅刚-第三版)课后习题答案(全)第1章思考题及习题1参考答案一、填空1.除了单片机这一名称之外，单片机还可称为或。

答：微控制器，嵌入式控制器.2.单片机与普通微型计算机的不同之处在于其将、、和三部分，通过内部连接在一起，集成于一块芯片上。

答：CPU、存储器、I/O口、总线3. AT89S52单片机工作频率上限为MHz。

答：33 MHz。

4.专用单片机已使系统结构最简化、软硬件资源利用最优化，从而降低和提高。

答：成本，可靠性。

二、单选1.单片机内部数据之所以用二进制形式表示，主要是A．为了编程方便B．受器件的物理性能限制C．为了通用性D．为了提高运算速度答：B2.在家用电器中使用单片机应属于微计算机的。

A．辅助设计应用C．数值计算应用答：B3.下面的哪一项应用，不属于单片机的应用范围。

A．工业控制B．家用电器的控制C．数据库管理D．汽车电子设备答：C三、判断对错B．测量、控制应用D．数据处理应用1. STC系列单片机是8051内核的单片机。

对2. AT89S52与AT89S51相比，片内多出了4KB的Flash 程序储备器、128B的RAM、1个中断源、1个定时器（且具有捕捉功用）。

对3.单片机是一种CPU。

错4. AT89S52单片机是微处理器。

错5. AT89C52片内的Flash程序储备器可在线写入，而AT89S52则不克不及。

错6.为AT89C51单片机设想的应用体系板，可将芯片AT89C51直接用芯片AT89S51替换。

对7.为AT89S51单片机设想的应用体系板，可将芯片AT89S51直接用芯片AT89S52替换。

对8.单片机的功用侧重于测量和控制，而庞大的数字号处理运算及高速的测控功用则是DSP的甜头。

对四、简答1.微处理器、微计算机、微处理机、CPU、单片机、嵌入式处理器它们之间有何辨别？答：微处理器、微处理机和CPU它们都是中央处理器的不同称谓，微处理器芯片本身不是计算机。

第五章MCS-51单片机中断系统习题答案一、填空题1、中断允许寄存器，中断优先级寄存器。

2、电平触发，边沿触发（或答跳变触发）。

二简答题1、写出8052的中断源和相应的中断入口。

INT0 0003HT0 000BHINT1 0013HT1 001BHTI或RI 0023H2、8051单片机的中断优先级是如何排列的？硬件INT0 T0 INT1 T1 TI或RI软件通过IP定义两个优先级3、外部中断有哪几种触发方式？边沿触发和电平触发。

4、8052单片机程序存储器中的六个特殊单元是什么，各有何用途？0000H(PC)，0003H(int0)，000BH(c/T0)，0013H（int1），001BH(c/T1)，0023H（s口）。

4、三、程序设计1、8031芯片的INT0、INT1引脚分别输入压力超限及温度超限中断请求信号，定时器/计数器0作定时检测的实时时钟，用户规定的中断优先权排队次序为：压力超限温度超限定时检测要求确定IE、IP的内容，以实现上述要求。

解：(1)中断控制寄存器各位定义：Ｄ７：ＣＰＵ中断允许位EA，应设为1Ｄ６：未定义，可为随意量,取为0Ｄ５：定时器／计数器２中断允许位ＥＴ２,可取0D4：串行口中断允许位ＥＳ, 可取0D３：定时器／计数器１中断允许位ＥＴ１, 应取0D2：外部中断１中断允许位ＥX１, 应取1D1：定时器／计数器0中断允许位ＥＴ0, 应取1D0：外部中断0中断允许位ＥX0, 应取1故IE=87H(2)由硬件确定的同一优先级中断源的优先权排队顺序如下：ＩＮＴ0－Ｃ／Ｔ0－ＩＮＴ１－Ｃ／T1－串行口中断－c/２ＭＣＳ－５１有两个中断优先级,中断优先权选择寄存器ＩＰ可对各中断源用软件进行编程,确定为高优先级中断还是低优先级中断。

因些可以用硬件与软件相结合的方法对中断源的优先级进行排序。

由题意，根据ＩＰ各位的定义：Ｄ７：未定义，可为随意量,取为0Ｄ６：未定义，可为随意量,取为0Ｄ５：定时器／计数器２优先权选择位ＰＴ２,可取0D4：串行口优先权选择位ＰＳ, 可取0D３：定时器／计数器１优先权选择位ＰＴ１, 应取0 D2：外部中断１优先权选择位ＰX１, 应取1，应接温度超限信号。

计算机组成原理第五章部分课后题答案5.1 I/O设备有哪些编址方式，各有何特点？常用的I/O编址方式有两种：I/O与内存统一编址和I/O独立编址·I/O与内存统一编址方式的I/O地址采用与主存单元地址完全一样的格式，I/O设备与主存占用同一个地址空间，CPU可像访问主存一样访问I/O设备，不需要安排专门的I/O指令。

·I/O独立编址方式时机器为I/O设备专门安排一套完全不同于主存地址格式的地址编码，此时I/O地址与主存地址是两个独立的空间，CPU需要通过专门的I/O指令来访问I/O地址空间。

5.3 I/O设备与主机交换信息时，共有哪几种控制方式？简述它们的特点。

·程序直接控制方式：也称查询方式，采用该方式，数据在CPU和外设间的传送完全靠计算机程序控制，CPU的操作和外围设备操作同步，硬件结构简单，但由于外部设备动作慢，浪费CPU时间多，系统效率低。

·程序中断方式：外设备准备就绪后中断方式猪肚通知CPU，在CPU相应I/O设备的中断请求后，在暂停现行程序的执行，转为I/O 设备服务可明显提高CPU的利用率，在一定程度上实现了主机和I/O设备的并行工作，但硬件结构负载，服务开销时间大·DMA方式与中断方式一样，实现了主机和I/O设备的并行工作，由于DMA 方式直接依靠硬件实现贮存与I/O设备之间的数据传送，传送期间不需要CPU程序干预，CPU可继续执行原来的程序，因此CPU利用率和系统效率比中断方式更高，但DMA方式的硬件结构更为复杂。

5.4 比较程序查询方式、程序中断方式和DMA方式对CPU工作效率的影响。

·程序查询方式：主要用于CPU不太忙且传送速度不高的情况下。

无条件传送方式作为查询方式的一个特例，主要用于对简单I/O设备的控制或CPU明确知道外设所处状态的情况下。

·中断方式：主要用于CPU的任务比较忙的情况下，尤其适合实时控制和紧急事件的处理· DMA方式（直接存储器存取方式）：主要用于高速外设进行大批量数据传送的场合。

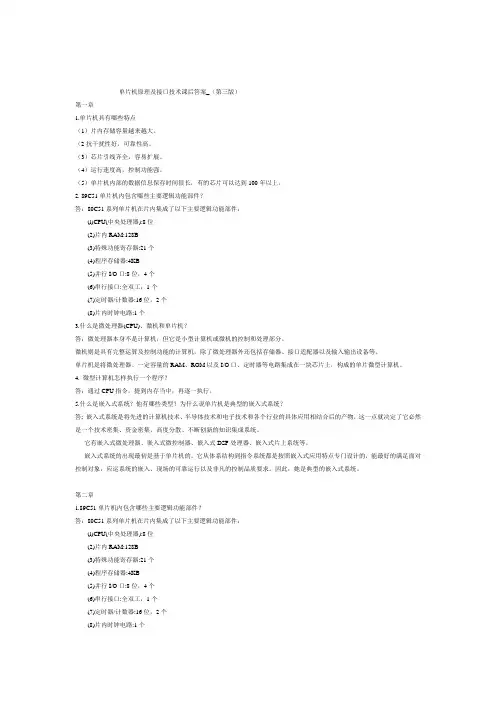

单片机原理及接口技术课后答案_（第三版）第一章1.单片机具有哪些特点（1）片内存储容量越来越大。

（2抗干扰性好，可靠性高。

（3）芯片引线齐全，容易扩展。

（4）运行速度高，控制功能强。

（5）单片机内部的数据信息保存时间很长，有的芯片可以达到100年以上。

2. 89C51单片机内包含哪些主要逻辑功能部件？答：80C51系列单片机在片内集成了以下主要逻辑功能部件：(l)CPU(中央处理器):8位(2)片内RAM:128B(3)特殊功能寄存器:21个(4)程序存储器:4KB(5)并行I/O口:8位，4个(6)串行接口:全双工，1个(7)定时器/计数器:16位，2个(8)片内时钟电路:1个3.什么是微处理器(CPU)、微机和单片机？答：微处理器本身不是计算机，但它是小型计算机或微机的控制和处理部分。

微机则是具有完整运算及控制功能的计算机，除了微处理器外还包括存储器、接口适配器以及输入输出设备等。

单片机是将微处理器、一定容量的RAM、ROM以及I/O口、定时器等电路集成在一块芯片上，构成的单片微型计算机。

4. 微型计算机怎样执行一个程序？答：通过CPU指令，提到内存当中，再逐一执行。

5.什么是嵌入式系统？他有哪些类型？为什么说单片机是典型的嵌入式系统？答; 嵌入式系统是将先进的计算机技术、半导体技术和电子技术和各个行业的具体应用相结合后的产物，这一点就决定了它必然是一个技术密集、资金密集、高度分散、不断创新的知识集成系统。

它有嵌入式微处理器、嵌入式微控制器、嵌入式DSP处理器、嵌入式片上系统等。

嵌入式系统的出现最初是基于单片机的。

它从体系结构到指令系统都是按照嵌入式应用特点专门设计的，能最好的满足面对控制对象，应运系统的嵌入、现场的可靠运行以及非凡的控制品质要求。

因此，她是典型的嵌入式系统。

第二章1.89C51单片机内包含哪些主要逻辑功能部件？答：80C51系列单片机在片内集成了以下主要逻辑功能部件：(l)CPU(中央处理器):8位(2)片内RAM:128B(3)特殊功能寄存器:21个(4)程序存储器:4KB(5)并行I/O口:8位，4个(6)串行接口:全双工，1个(7)定时器/计数器:16位，2个(8)片内时钟电路:1个2.89C51的EA端有何用途？答：/EA端接高电平时，CPU只访问片内并执行内部程序，存储器。

单片机原理及应用(林立-张俊亮版)课后习题答案---副本第2章 MCS-51单片机结构及原理习题6．片内RAM中低128个单元划分为哪三个主要部分？各部分的主要功能是什么？答：片内RAM中低128个单元划分为三个部分：①工作寄存器区（00H-1FH），四组，每组8个，可作用工作寄存器切换使用；②可位寻址区（20H-2FH），16B，位地址为00H-7FH，用作为按位寻址的空间；③用户RAM区（30H-7FH），80B，用作普通RAM单元或堆栈。

7．程序状态字寄存器PSW各位的定义是什么？答：程序状态字寄存器PSW各位的定义如下：PSW.7：进/借位标志CY，加法有进位时置1，减法有借位时置1；PSW.6：辅助进位标志AC，加法运算低四位向高上四位有进位时置1；PSW.5、PSW.1：用户标志位F0和用户标志位F1，保存用户的位数据；PSW.4、PSW.3：工作寄存器选择控制位RS1和RS0，00至11分别选择四组工作之一作为当前工作寄存器PSW.2 ：溢出标志位OV，有符号数加、减运算结果有溢出或乘除上结果异常(乘法运算结果大于255即乘积在BA中，或除法运算除数为0)时置1PSW.0：奇偶标志位P，累加器A中1的个数为奇数时置1。

8．什么是时钟周期？什么是机器周期？什么是指令周期？当振荡频率为12MHz 时，一个机器周期为多少微秒？答：时钟周期又叫振荡周期或拍，用P表示，是MCS-51单片机中最小的时间单位，在一个时钟周期内，CPU完成一个最基本的动作。

机器周期：由12个时钟周期构成，完成一个基本操作指令周期：是执行一条指令所需的时间，根据指令的复杂性，可由1~4个机器周期构成。

当振荡频率为12MHz时，一个机器周期为1微秒。

第4章单片机的C51语言习题1．C语言的优点是什么？C程序的主要结构特点是什么？答：C语言是一种高级语言，学习比低级容易，不需要具体组织、分配存储器资源和处理端口数据，可以直接驱动单片机的所有资源。

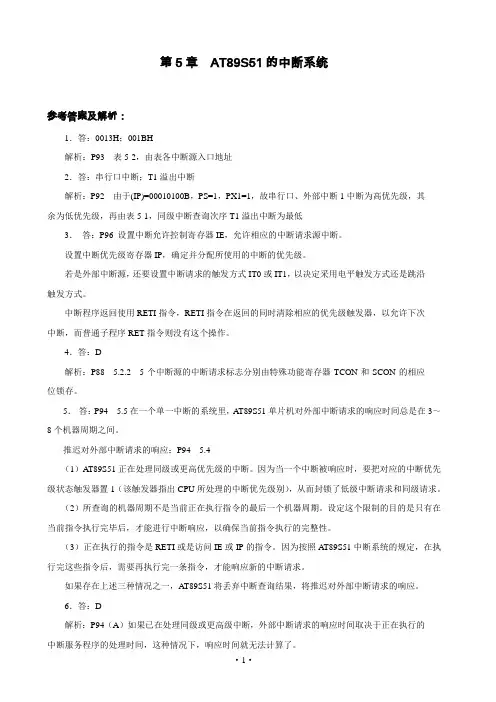

第5章 AT89S51的中断系统参考答案及解析：1．答：0013H；001BH解析：P93 表5-2，由表各中断源入口地址2．答：串行口中断；T1溢出中断解析：P92 由于(IP)=00010100B，PS=1，PX1=1，故串行口、外部中断1中断为高优先级，其余为低优先级，再由表5-1，同级中断查询次序T1溢出中断为最低3．答：P96 设置中断允许控制寄存器IE，允许相应的中断请求源中断。

设置中断优先级寄存器IP，确定并分配所使用的中断的优先级。

若是外部中断源，还要设置中断请求的触发方式IT0或IT1，以决定采用电平触发方式还是跳沿触发方式。

中断程序返回使用RETI指令，RETI指令在返回的同时清除相应的优先级触发器，以允许下次中断，而普通子程序RET指令则没有这个操作。

4．答：D解析：P88 5.2.2 5个中断源的中断请求标志分别由特殊功能寄存器TCON和SCON的相应位锁存。

5．答：P94 5.5在一个单一中断的系统里，AT89S51单片机对外部中断请求的响应时间总是在3～8个机器周期之间。

推迟对外部中断请求的响应：P94 5.4（1）A T89S51正在处理同级或更高优先级的中断。

因为当一个中断被响应时，要把对应的中断优先级状态触发器置1（该触发器指出CPU所处理的中断优先级别），从而封锁了低级中断请求和同级请求。

（2）所查询的机器周期不是当前正在执行指令的最后一个机器周期。

设定这个限制的目的是只有在当前指令执行完毕后，才能进行中断响应，以确保当前指令执行的完整性。

（3）正在执行的指令是RETI或是访问IE或IP的指令。

因为按照AT89S51中断系统的规定，在执行完这些指令后，需要再执行完一条指令，才能响应新的中断请求。

如果存在上述三种情况之一，AT89S51将丢弃中断查询结果，将推迟对外部中断请求的响应。

6．答：D解析：P94（A）如果已在处理同级或更高级中断，外部中断请求的响应时间取决于正在执行的中断服务程序的处理时间，这种情况下，响应时间就无法计算了。

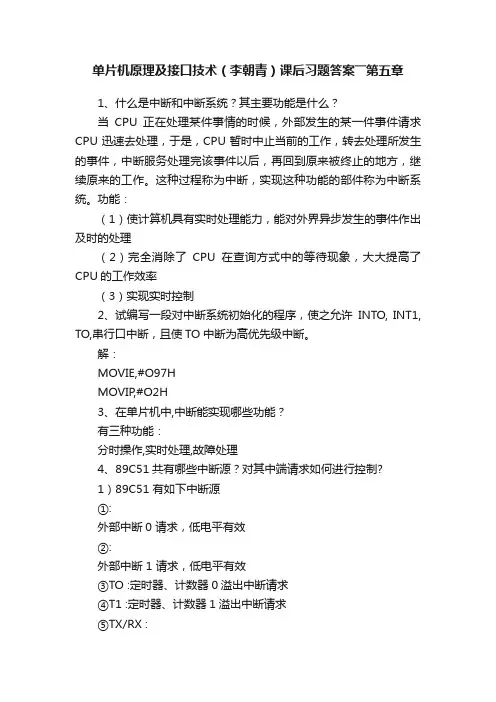

单片机原理及接口技术（李朝青）课后习题答案――第五章1、什么是中断和中断系统？其主要功能是什么？当CPU正在处理某件事情的时候，外部发生的某一件事件请求CPU迅速去处理，于是，CPU暂时中止当前的工作，转去处理所发生的事件，中断服务处理完该事件以后，再回到原来被终止的地方，继续原来的工作。

这种过程称为中断，实现这种功能的部件称为中断系统。

功能：（1）使计算机具有实时处理能力，能对外界异步发生的事件作出及时的处理（2）完全消除了CPU在查询方式中的等待现象，大大提高了CPU的工作效率（3）实现实时控制2、试编写一段对中断系统初始化的程序，使之允许INTO, INT1, TO,串行口中断，且使TO中断为高优先级中断。

解：MOVIE,#O97HMOVIP,#O2H3、在单片机中,中断能实现哪些功能？有三种功能：分时操作,实时处理,故障处理4、89C51共有哪些中断源？对其中端请求如何进行控制?1）89C51 有如下中断源①:外部中断0 请求，低电平有效②:外部中断 1 请求，低电平有效③TO :定时器、计数器0溢出中断请求④T1 :定时器、计数器1溢出中断请求⑤TX/RX :串行接口中断请求（2）通过对特殊功能寄存器TCON、SCON、IE、IP的各位进行置位或复位等操作，可实现各种中断控制功能5 、什么是中断优先级？中断优先处理的原则是什么？答:中断优先级是CPU相应中断的先后顺序。

原则：（1）先响应优先级高的中断请求，再响应优先级低的（2）如果一个中断请求已经被响应，同级的其它中断请求将被禁止（3）如果同级的多个请求同时出现，贝S CPU通过内部硬件查询电路，按查询顺序确定应该响应哪个中断请求查询顺序:外部中断0宀定时器0中断T外部中断1宀定时器1中断T串行接口中断6、"说明外部中断请求的查询和响应过程。

答:当CPU执行主程序第K条指令，外设向CPU发出中断请求，CPU 接到中断请求信号并在本条指令执行完后，中断主程序的执行并保存断点地址，然后转去响应中断。

1.数据传送实验要求：将片内从30H开始连续7个单元的内容送入从40H开始的地址单元中。

（先在30H~36H中送初值）#include<reg52.h>void main(){unsigned char data i,*d1,*d2;d1=0x30;d2=0x40;{*d1=0x10;*(d1+1)=0x11;*(d1+2)=0x22;*(d1+3)=0x45;*(d1+4)=0x30;*(d1+5)=0x32;*(d1+6)=0x21;}for(i=0;i<7;i++){*(d2+i)=*(d1+i);}}2.排序实验要求：将片内从30H单元开始的10个无符号数，按由小到大的顺序排列。

（先在30H~39H中送排序初值）#include<reg52.h>void main(){unsigned char data *p,i,j,d;p=0x30;*(p+0)=0x21;*(p+1)=0x11;*(p+2)=0x31;*(p+3)=0x02;*(p+4)=0x22;*(p+5)=0x42;*(p+6)=0x32;*(p+7)=0x41;*(p+8)=0x05;*(p+9)=0x22;for(i=0;i<9;i++)for(j=0;j<9-i;j++)if(*(p+j)>*(p+j+1)){d=*(p+j);*(p+j)=*(p+j+1);*(p+j+1)=d ;}}3.并行接口实验要求：使用P1口控制LED1~LED8进行花样显示。

显示顺序规律为：（1）8个LED依次左移单个点亮。

（2）8个LED依次左移逐个点亮。

（3）8个LED依次左移逐个熄灭，然后再从（1）进行循环，中间延迟时间1s。

#include<reg51.h>#define uchar unsigned char //在程序中用uchar替代unsigned char//目的在于减少代码输入量#define uint unsigned intvoid delay(uint); //定义延时函数void LeftMovLED(void); //定义向左移运点亮LED的函数//*******主函数********void main(void){while(1) //死循环{LeftMovLED(); //调用LeftMovLED实现左移点亮LED功能}}void LeftMovLED(void){uchar i,temp; //定义两个变量temp=0x01; //temp赋初值for(i=0;i<8;i++) //下面的代码循环8次{P1=temp; //将temp内的值赋给PORTD点亮LED temp=temp<<1&0xfe; //将temp左移一位后将最后一位清零。

2020年新编第5章-习题参考答案名师精品资料.第五章习题参考答案一、填空题1、MCS-51有5个中断源，2个中断优先级，优先级由软件填写特殊功能寄存器 IP 加以选择。

2、外中断请求标志位是 IE0 和 IE1 。

3、RETI 指令以及任何访问IE 和IP 寄存器的指令执行过后，CPU不能马上响应中断。

4、8051单片机响应中断后，产生长调用指令LCALL，执行该指令的过程包括：首先把 PC的内容压入堆栈，以进行断点保护，然后把长调用指令的16位地址送 PC ，使程序执行转向程序存储器中的中断地址区。

二、选择题：1、在中断服务程序中，至少应有一条（ D ）。

A、传送指令B、转移指令C、加法指令D、中断返回指令2、要使MCS-51能够响应定时器T1中断，串行接口中断，它的中断允许寄存器IE的内容应是（ A ）。

A、 98HB、 84HC、 42HD、 22H3、MCS-51响应中断时，下列哪种操作不会发生（ A ）A、保护现场B、保护PCC、找到中断入口D、保护PC转入中断入口4、MCS-51中断源有（ A ）A、 5个B、 2个C、 3个D、6个5、计算机在使用中断方式与外界交换信息时，保护现场的工作应该是（ C ）A、由CPU自动完成B、在中断响应中完成C、应由中断服务程序完成D、在主程序中完成6、MCS-51的中断允许触发器内容为83H，CPU将响应的中断请求是（ D ）。

A、 INT0，INT1B、 T0，T1C、 T1，串行接口D、 INT0，T07、若MCS-51中断源都编程为同级，当它们同时申请中断时，CPU首先响应（ B ）。

A、 INT1B、 INT0C、 T1D、T08、当CPU响应串行接口中断时，程序应转到（ C ）。

A、 0003HB、 0013HC、 0023HD、 0033H9、执行MOV IE，#03H后，MCS-51将响应的中断是（ D ）。

A、 1个B、 2个C、 3个D、0个10、外部中断1固定对应的中断入口地址为（ C ）。

第五章习题答案第五章习题答案5-1 什么是中断系统？中断系统的功能是什么？什么是中断系统？中断系统的功能是什么？实现中断功能的硬件和软件称为中断系统. 中断系统功能包括进行中断优先排队、实现中断嵌套、自动响应中断和实现中断返回。

中断系统功能包括进行中断优先排队、实现中断嵌套、自动响应中断和实现中断返回。

5-2 什么是中断嵌套？什么是中断嵌套？CPU 在响应某一个中断源中断请求而进行中断处理时，若有中断优先级更高的中断源发出中断请求，CPU 会暂停正在执行的中断服务程序，转向执行中断优先级更高的中断源的中断服务程序，等处理完后，再返回继续执行被暂停的中断服务程序，这个过程称为中断嵌套。

5-3 什么是中断源？MCS-51有哪些中断源？各有什么特点？有哪些中断源？各有什么特点？①实现中断功能的硬件和软件称为中断系统，产生中断请求的请求源称为中断源. ②5个中断源中共有两个外部中断、两个定时中断和一个串行中断。

个中断源中共有两个外部中断、两个定时中断和一个串行中断。

（1）外部中断源）外部中断源外部中断是由外部原因（如打印机、键盘、控制开关、外部故障）引起的，可以通过两个固定引脚来输入到单片机内的信号，即外部中断0（INT0）和外部中断1（INT1）。

（2）定时中断类）定时中断类定时中断是由内部定时（或计数）溢出或外部定时（或计数）溢出引起的，即T0和T1中断。

中断。

（3）串行口中断类）串行口中断类串行口中断是为接收或发送一帧串行数据，硬件自动使RI 和TI 置1，并申请中断，并申请中断 5-4 MCS-51单片机响应外部中断的典型时间是多少？在哪些情况下，CPU 将推迟对外部中断请求的响应？中断请求的响应？（1）MCS-51单片机的最短响应时间为3个机器周期，最长响应时间8个机器周期。

个机器周期。

（2）有下列任何一种情况存在，则中断响应会受到阻断。

）有下列任何一种情况存在，则中断响应会受到阻断。

① CPU 正在执行一个同级或高一级的中断服务程序；正在执行一个同级或高一级的中断服务程序；② 当前的机器周期不是正在执行的指令的最后一个周期，即正在执行的指令还未完成前，任何中断请求都得不到响应；前，任何中断请求都得不到响应；③ 正在执行的指令是返回指令或者对专业寄存器IE 、IP 进行读/写的指令，此时。
