神州数码交换机telnet

神州数码交换机路由器命令神州数码交换机路由器命令交换机配置命令switch>en （enable）进入特权用户模式switch # conf (config) 进入全局配置模式switch (config)# int e0/0/1 进入接口配置模式switch (config)# int vlan 1 进入VLAN配置模式switch (config)# host (hostname) 配置交换机名称switch (config)# enable password 1234 配置交换机密码switch (config)# enable password 8 1234 配置交换机密码（加密）switch (config)# vlan 10 创建vlanswitch (config)# int vlan 10switch (config-If-Vlan10)# ip address 172.16.10.1 255.255.255.0 配置VLAN地址生成树技术Switch (config)# spanning-tree 启用全局生成树（默认mstp生成树技术）switch (config)# spanning-tree mode stp/rstp/mstp 生成树技术switch (config)# spanning-tree mst 0 port-priority 4096 设置交换机的优先级默认32768Switch# sh sp (show spanning-tree) 查看生成树交换机Web管理switch (config)# ip http serverswitch (config)# web-user admin password 0 1234 用户名和密码（命令要全写）交换机T elnet管理switch (config) # ip http serverswitch (config)# telnet-user admin password 0 1234 用户名和密码（命令要全写）清空交换机配置switch# set def (default)恢复出厂配置switch# wr (write)保存配置switch# rel (reload)重启交换机链路聚合(不需启动生成树)switchA(config)# port-group 1switchA(config)# int e0/0/1-2switchA(config-port-range)# port-group 1 mode on/active 手动配置/自动配置switchA(config)# no port-group 1 删除组1switchB(config) # port-group 2switchB(config) # int e0/0/3-4switchB(config-port-range) # port-group 2 mode on/active switchA(config) # no port-group 2 删除组2交换机MAC与IP绑定switch (config)# am enable 启用全局am功能switch (config)# int e0/0/1switch (config_if_ethernet0/0/1)# am port 打开端口am功能switch (config_if_ethernet0/0/1)# am mac-ip-pool 00-A0-D1-D1-07-FF 192.168.1.101交换机DHCP服务器配置switch (config)# service dhcp 启用DHCPswitch (config)# ip dhcp pool poolA 定义地址池poolAswitch (dhcp-poolA- config)# network-address 192.168.1.0 24switch (dhcp-poolA- config)# lease 3 租期3天switch (dhcp-poolA- config)# default-router 192.168.1.1 网关switch (dhcp-poolA- config)# dns-server 60.191.244.5 DNS服务器ACL访问控制列表switchA(config)# ip access-list standard test 命名标准IP访问列表switchA(config-std-nacl-test)# deny 192.168.100.0 0.0.0.255 反子网掩码switchA(config-std-nacl-test)# deny 192.168.200.0 0.0.0.0switchA(config) # firewall enable 开启ACL功能switchA(config)# firewall default permit/deny 默认permit允许switchA(config)# int e0/0/1switchA(config-if-interface0/0/1) # ip access-group test in/outswitchA(config) # ip access-list standard 10 数字标准IP访问列表配置时间范围switchA(config)#time-range worktimeswitchA(config-time-range)#absolute-periodic weekdays 09:00:00 to 18:00:00路由器配置命令Router>ena 进入特权用户模式 Router# conf 进入全局配置模式Router_config# int f0/0Router_config_f0/0# ip address 10.1.1.1 255.255.255.0 配置路由器端口地址清空路由器配置Router# del （delete）删除启动配置文件Router# reb (reboot) 重启路由器静态路由Router_config# ip route 10.1.2.0 (目标网段) 255.255.255.0（子网掩码） 10.1.1.1 （转发地址）默认静态路由Router_config# ip route 0.0.0.0 (目标网段) 0.0.0.0（子网掩码）10.1.1.1 （转发地址）RIP动态路由Router_config# router rip 启用RIP路由Router_config_rip# version 2 RIP路由版本号 2Router_config_rip# network 10.1.1.0 255.255.255.0Router_config_rip# network 10.1.2.0 255.255.255.0 与路由器相连的网段OSPF动态路由Router_config# router ospf 1 启动ospf进程，进程号为1Router_config_ospf1# network 10.1.1.0 255.255.255.0 area 0 网段、子网掩码和区域号Router_config_ospf1# network 10.1.2.0 255.255.255.0 area 0 第一个区域（即主干区域）区域号为 0Router# show ip route 查看路由。

神州数码交换机路由器“Telnet”配置正文：一、介绍：神州数码交换机路由器是一种常用的网络设备，可实现局域网和广域网之间的数据传输和路由功能。

本文将详细介绍如何通过Telnet配置神州数码交换机路由器。

二、准备工作：在开始配置前，请确保你已经满足以下条件：1、一台装有Telnet客户端的电脑。

2、网线连接正常，保证与交换机路由器的连接正常。

3、已经获得登录交换机路由器的管理员权限。

三、Telnet登录配置：1、打开Telnet客户端软件。

2、输入交换机路由器的IP地质，并确定端口号（默认为23）。

3、“连接”按钮，与交换机路由器建立Telnet连接。

4、输入管理员用户名和密码，登录到交换机路由器的命令行界面。

四、基本配置：1、修改交换机路由器的主机名：在命令行界面中，输入以下命令：hostname [主机名]2、设置管理用户：在命令行界面中，输入以下命令：username [用户名] password [密码] 3、设置登录超时时间：在命令行界面中，输入以下命令：line vty [行号] 0 4exec-timeout [分钟] 0end五、接口配置：1、查看交换机路由器的接口信息：在命令行界面中，输入以下命令：show interface2、配置接口IP地质：在命令行界面中，输入以下命令：interface [接口名称]ip address [IP地质] [子网掩码]end六、路由配置：1、查看当前路由表：在命令行界面中，输入以下命令：show ip route2、配置静态路由：在命令行界面中，输入以下命令：ip route [目的网络] [子网掩码] [下一跳地质]end七、保存配置：在完成所有配置后，为了保存配置并重启路由器，请在命令行界面中输入：writereload确认保存并重启。

附件：1、相关的用户手册和配置指南。

2、交换机路由器的固件更新文件。

法律名词及注释：1、IP地质：Internet Protocol Address的缩写，互联网协议地质，用于标识网络中的设备。

神州数码交换机配置命令Telnet远程Shell管理•设置交换机IP地址–Switch(config)#interface vlan 1–Switch(config-If-Vlan1)#ip address 10.1.1.1 255.255.255.0–Switch(config-If-Vlan1)#no shutdown•交换机设置Telnet授权用户和口令；若交换机没有设置授权Telnet用户，则任何用户都无法进入交换机的CLI配置界面。

–Switch(config)#telnet-user test password 0 testHTTP远程图形管理•设置交换机IP地址–Switch(config)#interface vlan 1–Switch(config-If-Vlan1)#ip address 10.1.1.1 255.255.255.0–Switch(config-If-Vlan1)#no shutdown•交换机启动HTTP Server功能–Switch(config)#ip http server•交换机设置Web授权用户和口令；若交换机没有设置授权Web用户，则任何用户都无法进入交换机的Web配置界面。

–Switch(config)#web-user test password 0 testSSH配置•Switch(Config)#ssh-user test password 0 test•Switch(Config)#ssh-server enableVLAN的基本配置•划分VLAN 100和VLAN 200，并加入端口；–Switch(Config)#vlan 100–Switch(Config-Vlan100)#switchport interface e0/0/1-5–Switch(Config)#vlan 200–Switch(Config-Vlan200)#switchport interface e0/0/6-10•配置0/0/24端口为级联端口–Switch(Config)#interface ethernet 0/0/24–Switch(Config-ethernet0/0/24)#switchport mode trunk–switchport trunk allowed vlan 100;200–/#Trunk端口缺省允许通过所有VLAN；用户可以通过上述命令设置哪些VLAN 的流量可以通过Trunk口，没有包含的VLAN流量则被禁止。

神州数码交换机路由器配置命令神州数码交换机路由器配置命令章节一：引言⑴文档目的本文档旨在提供神州数码交换机路由器的详细配置命令，以指导管理员进行设备的初始化和配置。

⑵背景神州数码交换机路由器是一种用于数据传输的网络设备，拥有多种功能和特性。

本文档将介绍如何使用各种命令来配置交换机路由器的不同功能。

⑶受众本文档适用于所有需要配置神州数码交换机路由器的管理员和网络工程师。

章节二：初始化设备⑴登录设备使用如下命令登录设备：`login`⑵修改设备密码使用如下命令修改设备密码：`configure terminalenable secret [password]`章节三：基本配置⑴设置主机名使用如下命令设置设备的主机名：`configure terminalhostname [hostname]`⑵配置IP地质使用如下命令配置设备的IP地质：`configure terminalinterface [interface]ip address [ip-address] [subnet-mask]`⑶设置默认网关使用如下命令设置设备的默认网关：`configure terminalip default-gateway [gateway-address]`章节四：VLAN配置⑴创建VLAN使用如下命令创建一个新的VLAN：`configure terminalvlan [vlan-id]name [vlan-name]`⑵将接口加入VLAN使用如下命令将接口加入指定的VLAN：`configure terminalinterface [interface]switchport mode accessswitchport access vlan [vlan-id]`章节五：路由配置⑴静态路由使用如下命令配置静态路由：`configure terminalip route [destination-network] [subnet-mask] [next-hop]`⑵动态路由使用如下命令配置动态路由协议：`configure terminalrouter [routing-protocol]network [network-address] [subnet-mask]`章节六：安全配置⑴访问控制列表（ACL）使用如下命令配置ACL：`configure terminalaccess-list [acl-number] [permit----deny] [source] [destination] [protocol]`⑵端口安全使用如下命令配置端口安全：`configure terminalinterface [interface]switchport mode accessswitchport port-securityswitchport port-security maximum [max] switchport port-security violation [mode]`章节七：QoS配置⑴优先级队列使用如下命令配置优先级队列：`configure terminalinterface [interface]priority-queue out`⑵带宽限制使用如下命令配置带宽限制：`configure terminalinterface [interface]bandwidth [rate]`章节八：设备管理⑴ NTP服务使用如下命令启用NTP服务：`configure terminalntp server [server-address]`⑵ Telnet和SSH访问使用如下命令配置Telnet和SSH访问：`configure terminalline vty 0 15transport input telnet ssh`⑶登录Banner使用如下命令配置登录Banner：`configure terminalbanner login [banner-text]`附录：本文档涉及附件附件1：设备配置备份说明附录：法律名词及注释⒈ACL：访问控制列表，用于控制网络流量的访问权限。

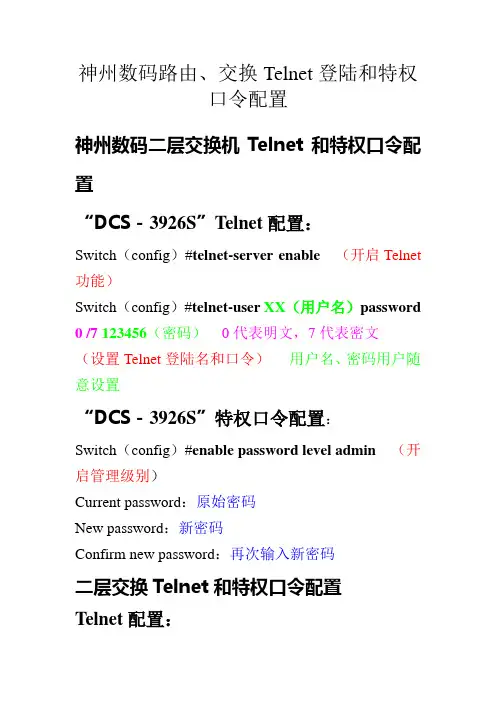

神州数码路由、交换Telnet登陆和特权口令配置神州数码二层交换机Telnet和特权口令配置“DCS－3926S”Telnet配置：Switch（config）#telnet-server enable（开启Telnet 功能）Switch（config）#telnet-user XX（用户名）password 0 /7 123456（密码）0代表明文，7代表密文（设置Telnet登陆名和口令）用户名、密码用户随意设置“DCS－3926S”特权口令配置：Switch（config）#enable password level admin （开启管理级别）Current password：原始密码New password：新密码Confirm new password：再次输入新密码二层交换Telnet和特权口令配置Telnet配置：Switch（config）#telnet-server enable （开启Telnet 功能）Switch（config）#username XX（用户名）password 0 123456（密码）（设置Telnet登陆名和口令）Switch（config）#authentication line console local Switch（config）#authentication line vty login local特权口令配置：Switch（config）#enable password 123456（密码）神州数码三层交换机Telnet和特权口令配置Telnet配置：Switch（config）#telnet-server enable （开启Telnet 功能）Switch（config）# telnet-user XX（用户名）password 0 /7 123456（密码）0代表明文，7代表密文（设置Telnet登陆名和口令）用户名、密码用户随意设置特权口令配置：Switch（config）#enable password 123456（密码）神州数码路由器Telnet和特权口令配置Telnet配置：Router_config#aaa authentication default（开启3a认证）Router_config#line vty 0 4Router_config_#login authentication default Router_config#username XX（用户名）password 0 /7 123456（密码）0代表明文，7代表密文（设置Telnet登陆名和口令）用户名、密码用户随意设置特权口令配置：Router_config#aaa authentication enable default enable （开启3a认证）Router_config#enable password 0 123456（密码）注：请仔细看各个配置在什么模式下进行的配置。

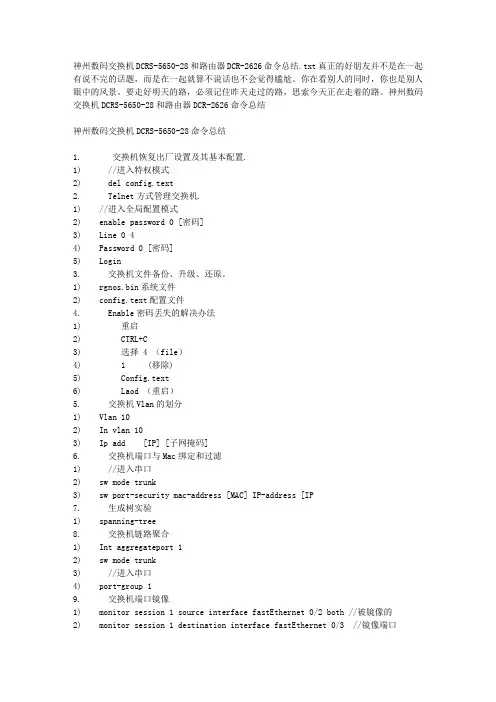

神州数码交换机DCRS-5650-28和路由器DCR-2626命令总结.txt真正的好朋友并不是在一起有说不完的话题，而是在一起就算不说话也不会觉得尴尬。

你在看别人的同时，你也是别人眼中的风景。

要走好明天的路，必须记住昨天走过的路，思索今天正在走着的路。

神州数码交换机DCRS-5650-28和路由器DCR-2626命令总结神州数码交换机DCRS-5650-28命令总结1. 交换机恢复出厂设置及其基本配置.1) //进入特权模式2) del config.text2. Telnet方式管理交换机.1) //进入全局配置模式2) enable password 0 [密码]3) Line 0 44) Password 0 [密码]5) Login3. 交换机文件备份、升级、还原。

1) rgnos.bin系统文件2) config.text配置文件4. Enable密码丢失的解决办法1) 重启2) CTRL+C3) 选择 4 （file）4) 1 (移除)5) Config.text6) Laod （重启）5. 交换机Vlan的划分1) Vlan 102) In vlan 103) Ip add [IP] [子网掩码]6. 交换机端口与Mac绑定和过滤1) //进入串口2) sw mode trunk3) sw port-security mac-address [MAC] IP-address [IP7. 生成树实验1) spanning-tree8. 交换机链路聚合1) Int aggregateport 12) sw mode trunk3) //进入串口4) port-group 19. 交换机端口镜像1) monitor session 1 source interface fastEthernet 0/2 both //被镜像的2) monitor session 1 destination interface fastEthernet 0/3 //镜像端口10. 多层交换机静态路由实验1) ip route [存在的IP段] [子网掩码] [下一跳IP]11. RIP动态路由1) router rip2) version 23) network [IP段]4) no auto-summary12. 端口安全1) //进入端口2) switchport port-security //开启端口安全3) switchport port-security maximum 5 //最大连接5.4) sw port-security violation shutdown //超出就shudown13. OSPF动态路由1) router ospf2) network [IP段] [反码] area 014. 标准ACL实验1) access-list 1 deny 192.168.1.0 0.0.0.255 //拒绝访问的IP段2) access-list 1 permit 192.168.1.0 0.0.0.255 //允许的IP段3) //进入端口4) ip access-group 1 in //把控制列表1 配入端口，进入控制5) ip access-group 1 out //把控制列表1 配入端口，输出控制15. 扩展ACL实验1) access-list 101 deny tcp A.B.C.D 255.255.255.0 A.B.C.D 255.255.255.0 eq ftp(WWW)// 禁止前面个网段访问后面个网段的FTP或者WWW16. 交换机单向访问控制1) //使用标准ACL2) access-list 1 deny 192.168.1.0 0.0.0.2553) //进入端口4) ip access-group 1 in17. 交换机DHCP服务器配置1) service dhcp2) ip dhcp ping packets 13) ip dhcp excluded-address [ip1] [IP 2] //设置排斥的IP地址从1到2开始4) ip dhcp pool [名字]5) lease infinite //永久租用6) network [IP段] [子网掩码]7) default-router [网关IP]8) dns-server [NDS IP]18. 交换机DHCP中继功能1) service dhcp2) //进入VLAN3) ip helper-address [DHCP的网管]19. 交换机VRRP实验1) //进入VLAN2) vrrp 10 ip [IP] //设置vrrp虚拟网关3) vrrp 10 priority 150 //设置优先级为150（默认100）20. 交换机QOS实验 car1) //1.扩展控制列表，2策略，3方法 4配入端口2) access-list 101 permit ip host A.B.C.D any //定义要限速的IP3) class-map xiansu1 //创建class-map 名字为xiansu14) match access-group 101 //把控制列表套入策略xiansu15) policy-map pozz 创建policy-map名字为pozz6) class xiansu17) police 8000 512 exceed-action drop //限速值为8000 kbit ,512KB8) //进入端口9) service-policy input pozz神州数码路由器DCR-2626命令总结1. 路由器telneta) //进入全局配置模式b)c) enable password 0 [密码]d) Line vty 0 4e) Password 0 [密码]2. Login路由器weba) //先建立用户密码b) Ip http port 80 //开启web端口为803. 路由器广域网HDLC封装配置a) encapsulation hdlc4. 路由器广域网PPP封装配置a) encapsulation ppp5. 路由器广域网PPP封装PAP配置a) encapsulation pppb) ppp authentication papc) ppp pap sent-username [用户] password 0 [密码] //验证方d) username [用户名] password 0 [密码] //被验证方6. 路由器广域网PPP封装CHAP配置a) encapsulation pppb) ppp authentication CHAP7. ppp chap hostname [对方电脑]8. ppp chap password 0 12345687a) Ip nat Inside 设置为内网接口b) ip nat outside 设置为外网接口c) access-list 10 permit A.B.C.D 0.0.0.255 //配置允许访问的ACLd) ip nat inside source list 10 interface serial 1/0 overload //允许访问外网的ACL9. NAT内网映射a) ip nat inside source static tcp 192.168.1.1 80 interface s4/0 //把IP的80端口射到s4/0端口10. 策略路由（PBR）配置Access-list 101 permit ip host A.B.C.D any //定义ACLRoute-map test permit10 ..\\定义策略Match ip add0020101 .//匹配ACLSet int null 0 //如果匹配就丢弃Set ip next-hop A.B.C.D //如果匹配就放到下一条Route-map test permit 20 //如果不匹配执行默认路由Int f 0/1 //进入端口Ip policy route-map test //关联策略11. 路由在发布a) 当出现多动态路由的时候，一个网段只声明一次，要和下一条的协议一样b) Reredistribute rip subnets 重分布RIP路由redistribute static subnets 重分布静态路由5650S-1(config)#router rip5650S-1(config-router)#version 25650S-1(config-router)#redistribute ospf5650S-1(config-router)#redistribute stati12. 配置QOSa) //1.扩展控制列表，2策略，3方法 4配入端口b) access-list 101 permit ip host A.B.C.D any //定义要限速的IPc) class-map xiansu1 //创建class-map 名字为xiansu1d) match access-group 101 //把控制列表套入策略xiansu1e) policy-map pozz 创建policy-map名字为pozzf) class xiansu1g) police 8000 512 exceed-action drop //限速值为8000 kbit ,512KBh) //进入端口i) service-policy input pozz13. VPN，pptpa) ip local pool text 192.168.2.2 192.168.2.20 //定义获取VPN的地址池，b) interface Virtual-Template 1 //进入虚接口1c) ppp authentication pap //配置认证方式d) ip unnumbered FastEthernet 1/0 //继承接口IPe) peer default ip address pool pptp //关联地址池f) //进入全局模式g) vpdn enable //开启VPNh) vpdn-group PPTP //定义组名称i) accept-dialin //允许拨入访问j) protocol pptp //允许拨入访问得协议k) virtual-template 1 //关联虚接口，拨入时候分配给用户得虚接口。

神州数码交换机路由器命令汇总(部分)2016年3月23日星期三修改_________________________________________________________________________注：本文档命令为最简命令，如不懂请在机器上实验注：交换机版本信息：DCRS-5650-28(R4) Device, Compiled on Aug 12 10:58:26 2013sysLocation ChinaCPU Mac 00:03:0f:24:a2:a7Vlan MAC 00:03:0f:24:a2:a6SoftWare Version 7.0.3.1(B0043.0003)BootRom Version 7.1.103HardWare Version 2.0.1CPLD Version N/ASerial No.:1Copyright (C) 2001-2013 by Digital China Networks Limited.All rights reservedLast reboot is warm reset.Uptime is 0 weeks, 0 days, 1 hours, 42 minutes路由器版本信息：Digital China Networks Limited Internetwork Operating System SoftwareDCR-2659 Series Software, Version 1.3.3H (MIDDLE), RELEASE SOFTWARECopyright 2012 by Digital China Networks(BeiJing) LimitedCompiled: 2012-06-07 11:58:07 by system, Image text-base: 0x6004ROM: System Bootstrap, Version 0.4.2Serial num:8IRTJ610CA15000001, ID num:201404System image file is "DCR-2659_1.3.3H.bin"Digital China-DCR-2659 (PowerPC) Processor65536K bytes of memory,16384K bytes of flashRouter uptime is 0:00:44:44, The current time: 2002-01-01 00:44:44Slot 0: SCC SlotPort 0: 10/100Mbps full-duplex EthernetPort 1: 2M full-duplex SerialPort 2: 2M full-duplex SerialPort 3: 1000Mbps full-duplex EthernetPort 4: 1000Mbps full-duplex EthernetPort 5: 1000Mbps full-duplex EthernetPort 6: 1000Mbps full-duplex Ethernet一、交换机配置命令1.基本配置switch > en （enable ）进入特权用户模式 switch # con (config) 进入全局配置模式switch (config)# ho switch (hostname) 配置交换机名称 switch (config)# in e1/0/1 进入接口配置模式 switch (config -if -ethernet1/0/1)# exswitch (config)# in vl 1 进入VLAN 配置模式switch (config -if -vlan1)# ip ad 192.168.1.252 255.255.255.0 switch (config -if -vlan1)# exswitch (config)# ena p 1234 配置交换机密码(不加密) switch (config)# ena p 7 1234 配置交换机密码（加密） switch (config)# vl 10 创建vlan switch (config -vlan10)#ex switch (config)# in vl 10switch (config -if -vlan10)# ip ad 172.16.10.1 255.255.255.0 配置VLAN 地址2.生成树技术switch (config)# sp (spanning -tree) 启用全局生成树（默认mstp 生成树技术） switch (config)# sp mo stp/rstp /mstp (生成树/快速生成树/多生成树技术) switch (config)# sp ms 0 p 4096 设置交换机的优先级 默认32768 switch (config)# sh sp (show spanning -tree) 查看生成树3.交换机Web 管理switch (config)# ip ht serswitch (config)# usern admin pa 1234 用户名和密码4.交换机Telnet 管理switch (config)# telnet -s e (telnet enable) 开启telnet 服务 switch (config)# usern admin pa 1234 用户名和密码5.链路聚合(不需启动生成树)switchA (config)# port -g 1 (prot -group) switchA (config)# in e1/0/1-2switchA (config -port -range)# po 1 m on/active switchA (config -port -range)# ex switchA (config)# no port -g 1 删除组1switchB (config)# port -g 2 switchB (config)# in e1/0/3-4switchB (config -port -range)# po 2 m on/active switchB (config -port -range)# ex switchB (config)# no port -g 2 删除组26.交换机MAC 与IP 绑定switch (config)# am e (am enable) 启用全局am 功能 switch (config)# in e1/0/1switch (config_if_ethernet1/0/1)# am p (am port) 打开端口am 功能switch (config_if_ethernet1/0/1)# am m (mac -ip -pool) 00-A0-D1-D1-07-FF 192.168.1.101 switch (config_if_ethernet1/0/1)# ex switch (config)# in e1/0/2输入这条命令会出现: Invalid ENCRYPTED password! Please input the ENCRYPTED password with length 32 密码位数不够32位switch (config_if_ethernet1/0/2)# no am p 解锁端口7.交换机MAC与IP绑定静态绑定switch (config)# in e1/0/1switch (config_if_ethernet1/0/1)# sw p (port-security) 开启绑定功能switch (config_if_ethernet1/0/1)# sw p mac 00-a0-d1- d1-07-ff 添加静态MAC地址switch (config_if_ethernet1/0/1)# sw p max 4 绑定MAC地址的个数（默认为1）动态绑定(实验中交换机没有动态绑定命令)switch (config)# in e1/0/1switch (config_if_ethernet1/0/1)# sw p (port-security) 开启绑定功能switch (config_if_ethernet1/0/1)# sw port-security lockswitch (config_if_ethernet1/0/1)# sw port-security convert 将动态学习到绑定MAC的进行绑定switch # sh port-s add 查看绑定的地址8.交换机DHCP服务器配置switch (config)# service dhcp 启用DHCPswitch (config)# ip dh po poolA定义地址池poolAswitch (dhcp-poolA- config)# netw (network-address) 192.168.1.0 24switch (dhcp-poolA- config)# de (default-router) 192.168.1.254网关switch (dhcp-poolA- config)# dn 60.191.244.5DNS服务器switch (dhcp-poolA- config)# le 3租期3天switch (dhcp-poolA- config)# exswitch (config)# ip dh ex (excluded-add) 192.168.1.252 192.168.1.254 排除地址范围9.保留地址（一个地址池中只能配一个IP-MAC的绑定）switch (config)# ip dh po poolCswitch (dhcp-poolC- config)# ho 192.168.1.100 绑定的IP地址switch (dhcp-poolC- config)# ha (hardware-add) 00-a0-d1- d1-07-ff 绑定的MAC地址switch (dhcp-poolC- config)# de 192.168.1.254 网关10.ACL访问控制列表switchA (config)# ip ac s (standard) test命名标准IP访问列表switchA (config-std-nacl-test)# d (deny) 192.168.100.0 0.0.0.255反子网掩码（路由器上为子网掩码）switchA (config-std-nacl-test)# d 192.168.200.0 0.0.0.255switchA (config-std-nacl-test)# p (permit) a (permit any) 允许所有switchA (config-std-nacl-test)# exswitchA (config)# fir e (firewall enable) 开启ACL功能switchA (config)# in e1/0/1switchA (config-if-interface1/0/1)# ip ac (access-group) test in/out 进in出out （二层交换机上不支持out）11.配置时间范围switchA (config)# time-r worktimeswitchA (config-time-range)# p (periodic) weekd 9:0:0 to 18:0:012.VRRP虚拟路由器冗余协议Master BackupswitchA (config)# router v 1 switchB (config_router)# router v 1switchA (config_router)# v (virtual-ip) 192.168.1.254 switchB (config_router)# v 192.168.1.254 switchA (config_router)# i v 1 (interface vlan 1) switchB (config_router)# i v 1switchA (config_router)# pri 110 switchB (config_router)# enaswitchA (config_router)# c (circuit-failover) v 10 20switchA (config_router)# ena13.DHCP中继DHCP_relay (config)# service dhcp 全局开启DHCP服务DHCP_relay (config)# ip fo u b (ip forward-protocol udp bootps) 全局开启转发DHCP_relay (config)# in vl 10DHCP_relay (config-if-vlan10)# ip h 172.16.1.1 转发到DHCP服务器地址14.DHCP侦听DHCP (config)# service dhcpDHCP (config)# ip dh sn e 开启DHCP侦听功能DHCP (config)# in e1/0/1DHCP (config-if-ethernet1/0/1)# ip d s t (ip dhcp snooping trust)设置上联口为信任口15.端口隔离Switch (config)# is g test s i e1/0/1-2 (isolate-port group test switchport interface e1/0/1-2)e1/0/1-2口不能互相通信，可以和其它端口通信。
