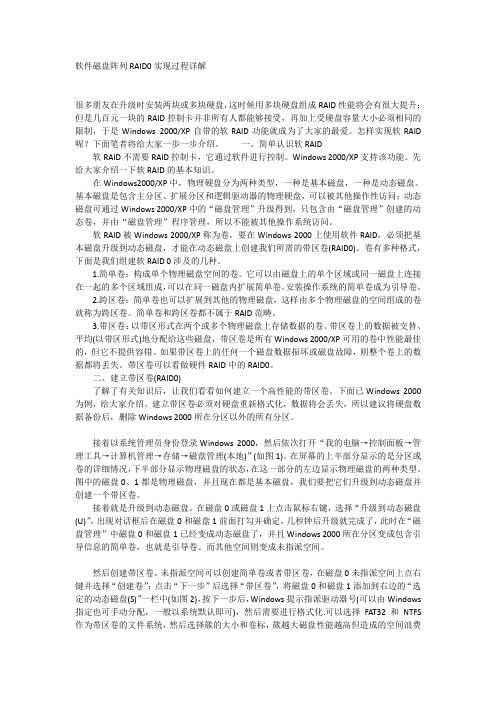

软件磁盘阵列RAID0实现过程详解

软件磁盘阵列RAID0实现过程详解很多朋友在升级时安装两块或多块硬盘，这时候用多块硬盘组成RAID性能将会有很大提升；但是几百元一块的RAID控制卡并非所有人都能够接受，再加上受硬盘容量大小必须相同的限制，于是Windows 2000/XP自带的软RAID功能就成为了大家的最爱。

怎样实现软RAID 呢？下面笔者将给大家一步一步介绍。

一、简单认识软RAID软RAID不需要RAID控制卡，它通过软件进行控制。

Windows 2000/XP支持该功能。

先给大家介绍一下软RAID的基本知识。

在Windows2000/XP中，物理硬盘分为两种类型，一种是基本磁盘，一种是动态磁盘。

基本磁盘是包含主分区、扩展分区和逻辑驱动器的物理硬盘，可以被其他操作性访问；动态磁盘可通过Windows 2000/XP中的“磁盘管理”升级得到，只包含由“磁盘管理”创建的动态卷，并由“磁盘管理”程序管理，所以不能被其他操作系统访问。

软RAID被Windows 2000/XP称为卷。

要在Windows 2000上使用软件RAID，必须把基本磁盘升级到动态磁盘，才能在动态磁盘上创建我们所需的带区卷(RAID0)。

卷有多种格式，下面是我们组建软RAID 0涉及的几种。

1.简单卷：构成单个物理磁盘空间的卷。

它可以由磁盘上的单个区域或同一磁盘上连接在一起的多个区域组成，可以在同一磁盘内扩展简单卷。

安装操作系统的简单卷成为引导卷。

2.跨区卷：简单卷也可以扩展到其他的物理磁盘，这样由多个物理磁盘的空间组成的卷就称为跨区卷。

简单卷和跨区卷都不属于RAID范畴。

3.带区卷：以带区形式在两个或多个物理磁盘上存储数据的卷。

带区卷上的数据被交替、平均(以带区形式)地分配给这些磁盘，带区卷是所有Windows 2000/XP可用的卷中性能最佳的，但它不提供容错。

如果带区卷上的任何一个磁盘数据损坏或磁盘故障，则整个卷上的数据都将丢失。

带区卷可以看做硬件RAID中的RAID0。

R本人D（冗余磁盘阵列）是一种多个磁盘驱动器组合成一个单一的数据存储单元的技术。

R本人D技术通过在多个磁盘上进行数据分布和/或冗余来提高数据的性能、容错性和/或可靠性。

R本人D 0和R 本人D 1是最常见的R本人D级别之一，无论是在家庭用户还是企业环境中，都有着广泛的应用。

一、R本人D 0的基本工作原理R本人D 0通过将数据分割成一定大小的块，并且分别写入到不同的硬盘中，从而实现了数据的并行读写。

具体来说，R本人D 0至少需要两个硬盘来运作，当数据写入到R本人D 0中时，系统会将数据块按照顺序依次写入到每个硬盘中，这样可以实现数据的并行写入。

当系统需要读取数据时，每个硬盘都可以同时读取数据块，然后再将这些数据块组合成完整的数据，从而实现了数据的并行读取。

优点：1. 提高了数据访问速度由于数据可以同时从多个硬盘中读取，因此R本人D 0可以显著提高数据的读取和写入速度，尤其是在处理大型文件时效果更加显著。

缺点：1. 容错性差由于数据块被分散存储到多个硬盘中，如果其中一个硬盘损坏，那么整个R本人D 0系统的数据将会丢失，因此R本人D 0并不具备容错性，如果没有及时备份数据，一旦硬盘出现故障将会导致数据的不可恢复。

二、R本人D 1的基本工作原理R本人D 1采用镜像技术，即将数据同时写入到两个以上的硬盘中，这样保证了数据的冗余备份。

具体来说，当数据写入到R本人D 1中时，系统会将相同的数据块同时写入到多个硬盘中，这就保证了数据的备份。

当系统需要读取数据时，可以从任何一个硬盘中读取数据，因为数据都是一样的。

优点：1. 提高了数据的安全性由于数据被同时写入到多个硬盘中，因此即使其中一个硬盘损坏，数据仍然可以从其他硬盘中读取，不会丢失任何数据，保证了数据的安全性。

缺点：1. 成本较高由于R本人D 1需要额外的硬盘来进行数据备份，因此相比起单独的磁盘来说，R本人D 1的成本较高。

总结：R本人D 0和R本人D 1都是常见的R本人D级别，它们分别通过数据的分割和并行写入以及数据的镜像备份来提高数据的访问速度和数据的安全性。

全程图解--教你如何做RAID磁盘阵列本文将以一款服务器的磁盘阵列配置实例向大家介绍磁盘阵列的具体配置方法。

当然，不同的阵列控制器的具体配置方法可能不完全一样，但基本步骤绝大部分是相同的，完全可以参考。

说到磁盘阵列(RAID，Redundant Array of Independent Disks)，现在几乎成了网管员所必须掌握的一门技术之一，特别是中小型企业，因为磁盘阵列应用非常广泛，它是当前数据备份的主要方案之一。

然而，许多网管员只是在各种媒体上看到相关的理论知识介绍，却并没有看到一些实际的磁盘阵列配置方法，所以仍只是一知半解，到自己真正配置时，却无从下手。

在本文中给出一些关键界面，使各位对磁盘阵列的配置有一个理性认识。

当然为了使各位对磁盘阵列有一个较全面的介绍，还是先来简要回顾一下有关磁盘阵列的理论知识，这样可以为实际的配置找到理论依据。

一、磁盘阵列实现方式磁盘阵列有两种方式可以实现，那就是“软件阵列”与“硬件阵列”。

软件阵列是指通过网络操作系统自身提供的磁盘管理功能将连接的普通SCSI卡上的多块硬盘配置成逻辑盘，组成阵列。

如微软的Windows NT/2000 Server/Server 2003和NetVoll的NetWare 两种操作系统都可以提供软件阵列功能，其中Windows NT/2000 Server/Server 2003可以提供RAID 0、RAID 1、RAID 5;NetWare 操作系统可以实现RAID 1功能。

软件阵列可以提供数据冗余功能，但是磁盘子系统的性能会有所降低，有的降代还比较大，达30%左右。

硬件阵列是使用专门的磁盘阵列卡来实现的，这就是本文要介绍的对象。

现在的非入门级服务器几乎都提供磁盘阵列卡，不管是集成在主板上或非集成的都能轻松实现阵列功能。

硬件阵列能够提供在线扩容、动态修改阵列级别、自动数据恢复、驱动器漫游、超高速缓冲等功能。

它能提供性能、数据保护、可靠性、可用性和可管理性的解决方案。

如何组建raid0磁盘阵列？双硬盘组建Raid0磁盘阵列图文教程首先我们需要将2块硬盘都接入至sata3.0接口上，并完成供电，注：双固态或者双机械硬盘均可组建raid磁盘阵列。

双硬盘组建Raid0磁盘阵列图文教程首先我们将电脑开机，当电脑刚开机的一瞬间（出现Windows图标之前），我们按下键盘上的Del键或者Delete键进入主板BIOS界面中，我们进入Advanced（高级）选项卡中，再进入PCH Storage Configuration选项中，如下图所示：我们找到并进入“SATA Mode Selection”选项，一般会出现“AHCI 和Intel RST Premium With Intel Optane System Acceleration”几个选项，选择“Intel RST Premium With Intel Optane System Acceleration”。

(这是最新的raid)我们再来看看您的BIOS是否未关闭CSM，在Boot选项卡中，我们找到并进入“CSM (Compatibility Support Module)”，选择“Launch CSM”，选择“Disabled”（如果默认“Disabled”就不用管它），并OK确定，如下图所示。

按下键盘上F10保存主板BIOS设置并重启，我们需要再次按下键盘上的Del键或者Delete键进入主板BIOS界面中，进入Advanced(高级)选项卡中，Intel(R) Rapid Storage Technology，选择Create RAID Volume(创建RAID卷)。

最后我们再将两块硬盘的选项“Select disks”中修改为开启，我们再到下方的Create Volume进入查看RAID VOLUMes选项下面的项目是否达到了您2块硬盘可用容量的总和，如果达到了2块硬盘的总和表示组建RAID成功。

总结：由于每个品牌的主板BIOS有所不同，因此以上双硬盘组建Raid0磁盘阵列图文教程我们参考即可，方法大同小异。

（一）RIAD基础知识RAID全称为Redundant Array of Disks,是"独立磁盘冗余阵列"（最初为"廉价磁盘冗余阵列"）的缩略语。

1987年由Patterson，Gibson和Katz在加州大学伯克利分院的一篇文章中定义。

RAID阵列技术允许将一系列磁盘分组，以实现为数据保护而必需的数据冗余，以及为提高读写性能而形成的数据条带分布。

RAID最初用于高端服务器市场，不过随着计算机技术的快速发展，RAID技术已经渗透到计算机遍布的各个领域。

如今，在家用电脑主板中，RAID控制芯片也随处可见。

一般，RAID系统可以存在于各种接口界面，就我们现时来说，PATA、SATA 以及SCSI均有相应的硬盘可以组成RAID。

随着Intel 865/875系列芯片组的发布，家用市场的硬盘接口开始转向SATA，而RAID方式也将从PATA过渡到SATA。

RAID 0:RAID 0使用一种称为"条带"（striping）的技术把数据分布到各个磁盘上。

在那里每个"条带"被分散到连续"块"（block）上,数据被分成从512字节到数兆字节的若干块后，再交替写到磁盘中。

第1块被写到磁盘1中，第2块被写到磁盘2中，如此类推。

当系统到达阵列中的最后一个磁盘时，就写到磁盘1的下一分段，如此下去。

分割数据可以将I／O负载平均分配到所有的驱动器中。

由于驱动器可以同时写或读，使得性能显著提高。

但是，它却没有数据保护能力。

如果一个磁盘出现故障，那么数据就会全盘丢失。

因此，RAID 0不适用于关键任务环境，但是，它的强项在于视频、图象的制作和编辑等等对磁盘读写频繁的应用，还有广大用户关心的系统整体性能以及游戏性能。

RAID 1:RAID 1也被称为镜象，因为一个磁盘上的数据被完全复制到另一个磁盘上。

如果一个磁盘的数据发生错误，或者硬盘出现了坏道，那么另一个硬盘可以补救回磁盘故障而造成的数据损失和系统中断。

服务器硬盘做RAID0（精选5篇）第一篇：服务器硬盘做RAID 0在RAID家族里，RAID 0和RAID 1在个人电脑上应用最广泛，毕竟愿意使用4块甚至更多的硬盘来构筑RAID 0+1或其他硬盘阵列的个人用户少之又少，因此我们在这里仅就这两种RAID方式进行讲解。

我们选择支持IDE-RAID功能的升技KT7A-RAID主板，一步一步向大家介绍IDE-RAID的安装。

升技KT7A-RAID集成的是HighPoint 370芯片，支持RAID 0、1、0+1。

做RAID自然少不了硬盘，RAID 0和RAID 1对磁盘的要求不一样，RAID 1（Mirror）磁盘镜像一般要求两块（或多块）硬盘容量一致，而RAID 0（Striping）磁盘一般没有这个要求，当然，选用容量相似性能相近甚至完全一样的硬盘比较理想。

为了方便测试，我们选用两块60GB的希捷酷鱼Ⅳ硬盘（Barracuda ATA Ⅳ、编号ST360021A）。

系统选用Duron 750MHz的CPU，2×128MB樵风金条SDRAM，耕升GeForce2 Pro显卡，应该说是比较普通的配置，我们也希望借此了解构建RAID所需的系统要求。

1.RAID 0的创建第一步首先要备份好硬盘中的数据。

很多用户都没有重视备份这一工作，特别是一些比较粗心的个人用户。

创建RAID对数据而言是一项比较危险的操作，稍不留神就有可能毁掉整块硬盘的数据，我们首先介绍的RAID 0更是这种情况，在创建RAID 0时，所有阵列中磁盘上的数据都将被抹去，包括硬盘分区表在内。

因此要先准备好一张带Fdisk与Format命令的Windows 98启动盘，这也是这一步要注意的重要事项。

第二步将两块硬盘的跳线设置为Master，分别接上升技KT7A-RAID的IDE3、IDE4口（它们由主板上的HighPoint370芯片控制）。

由于RAID 0会重建两块硬盘的分区表，我们就无需考虑硬盘连接的顺序（下文中我们会看到在创建RAID 1时这个顺序很重要）。

Solaris系统制作RAID0全过程解读我们通常所说的RAID 0就是对硬盘进行串连，把两个或更多的硬盘或分区串接起来，当做一个逻辑设备使用。

RAID 0增加了X倍的数据空间（X为磁盘个数），但是数据的危险性也同时增加到X倍。

例如，我们做一个3块硬盘的RAID 0，那么数据空间就是原来的3倍，危险性也是原来的3倍，坏掉3块盘中任何一块硬盘，整个RAID的数据将会全部丢失。

SUN Solstice DiskSuite软件通过把物理硬盘上的逻辑分区设备转换成特殊的DiskSuite设备，通常我们将DiskSuite设备称为“metadevice”，可以通过metainit命令把一个系统逻辑分区做成一个metadevice。

metadevice的设备路径和系统原来的设备路径不同，块设备路径在/dev/md/dsk下，裸设备路径在/dev/md/rdsk下。

SUN Solstice DiskSuite软件下的RAID 0有两种方式：concatenation方式和 striping方式。

它们为RAID 0提供了两种不同的结构，而且各有各的优、缺点。

１．concatenation方式concatenation方式把多个逻辑硬盘或分区首尾相接做成一个metadevice。

由于数据是从第一个block顺序往下写的，因此，concatenation 方式具有良好的可扩展性。

也就是说，管理员可以根据文件系统的实时使用情况随时扩充metadevice的大小。

然而，就是因为这种顺序写入的结构，使得concatenation方式有个致命的缺点，即IO性能降低。

因为当数据写入的时候，只要第一块硬盘没有写满，在其后的硬盘上，都不会有任何的写入动作。

这样，也就造成了后面硬盘IO 带宽的浪费，从而使整个 concatenation方式的RAID 0 IO性能降低。

下面是一个制作Concatenation方式RAID 0的实例：# metainit d1 2 1 /dev/dsk/c0t0d0s1 1 /dev/dsk/c0t1d0s5 metainit为制作metadevice的命令；d1为metadevice的名字；metadevice的名字用dN表示，N可以从0到 127；2 为RAID 0的子盘个数，子盘实际上是以striping的方式做成的；1 为每个striping 的方式做成的子盘中的分区个数，只有当这个数字为1的时候，我们做成的metadevice才是真正的concatenation 方式；/dev/dsk/c0t0d0s1 为要做成metadevice的物理分区。

RAID技术全解图解-RAID0、RAID1、RAID5、RAID100图⽂并茂 RAID 技术全解 – RAID0、RAID1、RAID5、RAID100…… RAID 技术相信⼤家都有接触过，尤其是服务器运维⼈员，RAID 概念很多，有时候会概念混淆。

这篇⽂章为⽹络转载，写得相当不错，它对 RAID 技术的概念特征、基本原理、关键技术、各种等级和发展现状进⾏了全⾯的阐述，并为⽤户如何进⾏应⽤选择提供了基本原则，对于初学者应该有很⼤的帮助。

⼀、RAID 概述 1988 年美国加州⼤学伯克利分校的 D. A. Patterson 教授等⾸次在论⽂ “A Case of Redundant Array of Inexpensive Disks”中提出了 RAID 概念 [1] ，即廉价冗余磁盘阵列（ Redundant Array of Inexpensive Disks ）。

由于当时⼤容量磁盘⽐较昂贵， RAID 的基本思想是将多个容量较⼩、相对廉价的磁盘进⾏有机组合，从⽽以较低的成本获得与昂贵⼤容量磁盘相当的容量、性能、可靠性。

随着磁盘成本和价格的不断降低， RAID 可以使⽤⼤部分的磁盘， “廉价” 已经毫⽆意义。

因此， RAID 咨询委员会（ RAID Advisory Board, RAB ）决定⽤ “ 独⽴ ” 替代 “ 廉价 ” ，于时 RAID 变成了独⽴磁盘冗余阵列（ Redundant Array of Independent Disks ）。

但这仅仅是名称的变化，实质内容没有改变。

RAID 这种设计思想很快被业界接纳， RAID 技术作为⾼性能、⾼可靠的存储技术，已经得到了⾮常⼴泛的应⽤。

RAID 主要利⽤数据条带、镜像和数据校验技术来获取⾼性能、可靠性、容错能⼒和扩展性，根据运⽤或组合运⽤这三种技术的策略和架构，可以把 RAID 分为不同的等级，以满⾜不同数据应⽤的需求。

2003系统下实现RAID0的组建（软raid）
实验目的：实现03系统下软RAID 0
实验用机：联想扬天A4800V
系统环境：windows 2003 SP2
实验过程：
1.第一步：将计算机安装2003系统，然后加装2块8G硬盘，在磁盘管理中如下：
2.第二步：在磁盘管理中，在第一块硬盘上单击鼠标右键，选择转换到动态磁盘
RAID0
4.第四步：点击确定转换，转换后如下图：
5.第五步：转换后在动态磁盘1上单击鼠标右键，选择新建卷：
6.点击新建卷后分区类型如下图：
7.因为我们组建RAID0，是带区卷，因此选择带区卷组建RAID0，如图：
8.选择带区卷后点击下一步，提示组建添加带区卷的磁盘：
9.双击我们要添加带区的磁盘2，将磁盘2添加到右边，然后单击下一
10.为带区卷添加驱动器号，单击下一步：
11.为带区卷执行快速格式化：
12.提示正在格式化：
13.格式化后。

带区卷组建完成，带区卷的实际容量是磁盘1+磁盘2的容量，如图：
实验结果：RAID的原理通俗来讲就是将两个硬盘并列放在一起，然后进行并行传输，从而提高传输速度，优点是速度快，但是缺点是带区卷中的任意一块硬盘不能损坏，如果重现其中一个硬盘故障，则其它盘中的数据不能恢复，对数据安全级别高的场所不适宜使用。

全程图解手把手教你做RAID(1)一、磁盘阵列实现方式磁盘阵列有两种方式可以实现，那就是“软件阵列”与“硬件阵列”。

软件阵列是指通过网络操作系统自身提供的磁盘管理功能将连接的普通SCSI卡上的多块硬盘配置成逻辑盘，组成阵列。

如微软的Windows NT/2000 Server/Server 2003和NetV oll 的NetWare两种操作系统都可以提供软件阵列功能，其中Windows NT/2000 Server/Server 2003可以提供RAID 0、RAID 1、RAID 5；NetWare操作系统可以实现RAID 1功能。

软件阵列可以提供数据冗余功能，但是磁盘子系统的性能会有所降低，有的降代还比较大，达30%左右。

硬件阵列是使用专门的磁盘阵列卡来实现的，这就是本文要介绍的对象。

现在的非入门级服务器几乎都提供磁盘阵列卡，不管是集成在主板上或非集成的都能轻松实现阵列功能。

硬件阵列能够提供在线扩容、动态修改阵列级别、自动数据恢复、驱动器漫游、超高速缓冲等功能。

它能提供性能、数据保护、可靠性、可用性和可管理性的解决方案。

磁盘阵列卡拥有一个专门的处理器，如Intel的I960芯片，HPT370A/372 、Silicon Image SIL3112A等，还拥有专门的存贮器，用于高速缓冲数据。

这样一来，服务器对磁盘的操作就直接通过磁盘阵列卡来进行处理，因此不需要大量的CPU及系统内存资源，不会降低磁盘子系统的性能。

阵列卡专用的处理单元来进行操作，它的性能要远远高于常规非阵列硬盘，并且更安全更稳定。

二、几种磁盘阵列技术RAID技术是一种工业标准，各厂商对RAID级别的定义也不尽相同。

目前对RAID级别的定义可以获得业界广泛认同的有4种，RAID 0、RAID 1、RAID 0＋1和RAID 5。

RAID 0是无数据冗余的存储空间条带化，具有成本低、读写性能极高、存储空间利用率高等特点，适用于音、视频信号存储、临时文件的转储等对速度要求极其严格的特殊应用。
