第三章-水轮机工作原理

水轮发电机的工作原理水轮发电机是一种利用水流的动能来驱动发电机产生电能的设备。

它是一种非常常见且有效的发电方式，被广泛应用于水力发电站和小型水电站中。

水轮发电机的工作原理可以简述为水驱动叶轮旋转，从而带动发电机发电。

下面详细介绍水轮发电机的工作原理。

1. 水轮发电机的构造- 水轮发电机主要由水轮机、发电机、发电机调速器和控制系统等组成。

- 水轮机是核心部件，由机壳、导叶、叶轮、轴等组成。

其中，叶轮通过水的冲击力旋转，将水的动能转化为机械能。

- 发电机则将机械能转化为电能，通过正常的电路连接将电能输送到电网或存储设备中。

- 发电机调速器负责控制叶轮的转速，以保持稳定的输出电压。

2. 水轮机的工作原理- 当水流经过水轮机时，根据动量守恒定律，水流的动能会转化为叶轮的动能。

此时水轮机中的叶轮开始旋转。

- 叶轮旋转的速度与水流的流速、叶轮的形状以及进入叶轮的水流角度有关。

因此，调整这些参数可以改变发电机的输出功率。

- 叶轮就像一个转子，将水的动能转化为机械能。

其构造使得能够最大化地利用水流的动能。

3. 发电机的工作原理- 叶轮通过轴将转动的机械能传递给发电机。

发电机内部的转子通过旋转的磁场感应电流，从而发生电磁感应现象。

- 根据法拉第电磁感应定律，转子中产生的电动势会引起电流的流动，从而产生电能。

- 发电机内部的线圈和磁铁组成的电磁感应系统是实现电能转换的关键。

4. 发电机调速器的工作原理- 为保持发电机的输出电压恒定，调速器会通过监测输出电压的变化，反馈控制叶轮的转速。

- 当输出电压低于设定值时，调速器会增加叶轮的转速，增加电能的输出。

反之亦然。

- 调速器还可以根据外部的需求或变化的水流量来自动调整叶轮的转速。

总结起来，水轮发电机的工作原理就是利用水流的动能将水轮旋转，进而带动发电机发电。

水轮发电机的构造包括水轮机、发电机、发电机调速器和控制系统。

水轮机将水的动能转化为机械能，发电机则将机械能转化为电能。

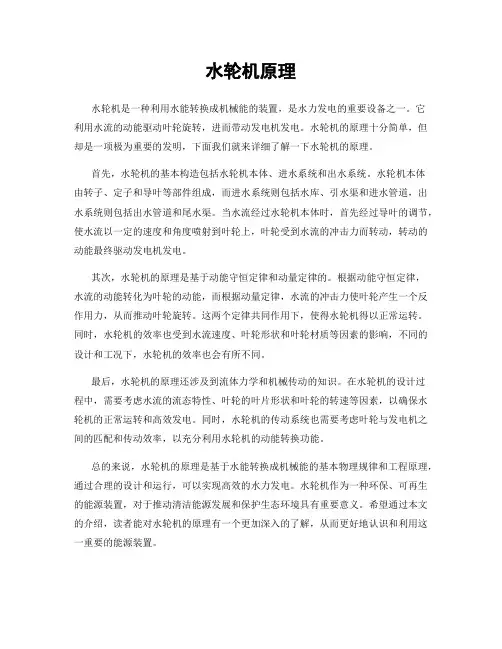

水轮机原理水轮机是一种利用水能转换成机械能的装置，是水力发电的重要设备之一。

它利用水流的动能驱动叶轮旋转，进而带动发电机发电。

水轮机的原理十分简单，但却是一项极为重要的发明，下面我们就来详细了解一下水轮机的原理。

首先，水轮机的基本构造包括水轮机本体、进水系统和出水系统。

水轮机本体由转子、定子和导叶等部件组成，而进水系统则包括水库、引水渠和进水管道，出水系统则包括出水管道和尾水渠。

当水流经过水轮机本体时，首先经过导叶的调节，使水流以一定的速度和角度喷射到叶轮上，叶轮受到水流的冲击力而转动，转动的动能最终驱动发电机发电。

其次，水轮机的原理是基于动能守恒定律和动量定律的。

根据动能守恒定律，水流的动能转化为叶轮的动能，而根据动量定律，水流的冲击力使叶轮产生一个反作用力，从而推动叶轮旋转。

这两个定律共同作用下，使得水轮机得以正常运转。

同时，水轮机的效率也受到水流速度、叶轮形状和叶轮材质等因素的影响，不同的设计和工况下，水轮机的效率也会有所不同。

最后，水轮机的原理还涉及到流体力学和机械传动的知识。

在水轮机的设计过程中，需要考虑水流的流态特性、叶轮的叶片形状和叶轮的转速等因素，以确保水轮机的正常运转和高效发电。

同时，水轮机的传动系统也需要考虑叶轮与发电机之间的匹配和传动效率，以充分利用水轮机的动能转换功能。

总的来说，水轮机的原理是基于水能转换成机械能的基本物理规律和工程原理，通过合理的设计和运行，可以实现高效的水力发电。

水轮机作为一种环保、可再生的能源装置，对于推动清洁能源发展和保护生态环境具有重要意义。

希望通过本文的介绍，读者能对水轮机的原理有一个更加深入的了解，从而更好地认识和利用这一重要的能源装置。

水轮机原理及构造1、概述混流式水轮机工作原理：水流经压力钢管在开启蝶阀后进入蜗壳形成封闭的环流〔形成环流是为了使水流作用转轮时，使转轮各方向受力均匀，到达机组稳定运行的目的〕，在导叶开启后，水流径向进入转轮又轴向流出转轮〔所以称之为混流式水轮机〕，在这个过程中由水流和水轮机的相互作用，水流能量传给水轮机，水轮机开始旋转作功。

水轮机带动直流励磁的同步发电机转子旋转后，根据电磁感应原理〔问题〕，在三相定子绕阻中便感应出交流电势，带上外负荷后便输出电流。

注：电磁感应闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生感应电流，这种现象叫做电磁感应，产生的电流叫做感应电流。

①产生感应电流的必要条件是：a、电路要闭合；b、闭合电路中一部分导体做切割磁感线运动，缺一不可；假设是闭合电路的一部分导体，但不做切割磁感线运动则无感应电流，假设导体做切割磁感线运动但电路不闭合，导体上仍无感应电流则导体两端有感应电压。

②感应电流的方向跟磁场方向和导体切割磁感线运动方向有关三者互相垂直，改变磁场方向或改变导体切割磁感线方向都会改变感应电流的方向。

③在电磁感应现象中机械能转化为电能。

应用：发电机是根据电磁感应原理制成的，它使人们大规模获得电能成为现实。

①交流发电机主要由转子和定子两部分组成，另外还有滑环、电刷等。

②交流电的周期与频率周期和频率是用来表示交流电特点的两个物理量，周期是指交流发电机中线圈转动一周所用的时间，所以单位是“秒”；频率是指每秒钟内线圈转动的周数，它的单位是“赫”。

我国使用的交流电周期为0.02秒，频率是50赫，其意义是发电机线圈转一周用时0.02秒，即1秒内线圈转50周，因为线圈每转一周电流方向改变两次，所以，频率为50赫的交流电在1秒钟内方向改变100次。

2、水轮机的主要类型：水轮机基本类型有：还击式冲击式还击式：混流式〔HL〕、东风：HLA722C-LJ-192HL混流式水轮机设计序号为A722C为L立轴J金属蜗壳192转轮直径为192cm轴流式〔ZL〕：轴流转桨式〔ZZ〕轴流定桨式〔ZD〕、斜流式〔XL〕、贯流式〔GL〕：贯流转桨式〔GZ〕贯流定桨式〔GD〕特点：将位能〔势能〕、动能转换为压能，进行工作；转轮完全淹没在密闭的水体中。

水轮机的工作原理讲解水轮机是一种将水流的动能转换为机械能的装置，广泛应用于水力发电、水泵站和工业生产中。

它的工作原理基于水流对转子的冲击力和转动力矩的作用，下面我会详细讲解水轮机的工作原理。

水轮机主要由水轮机本体、水流供给装置和发电机组成。

水轮机本体包括水轮机转轮和装在转轮周围的导流装置，其作用是引导和控制水的流向。

水轮机的转轮通常是由叶片、主轴和涡轮壳组成。

水流供给装置则是为水轮机提供足够的水流量和水头，以确保水轮机的高效运行。

当水流通过导流装置进入转轮时，会由于导流装置的设计形成高速旋涡。

同时，转轮上的叶片会受到水流的冲击力，产生转动。

叶片的设计可使水流对叶片的冲击力最大化，从而增加转轮的转动力矩。

在水轮机的工作过程中，流入的水流通过转轮叶片的作用，使得转轮开始旋转。

旋转的转轮会将水流的动能转换为机械能，并将其传递给主轴。

主轴与转轮相连，承受转轮的转动力矩，并通过合适的传动装置将其转化为所需的输出功率。

这样，水轮机就能够利用水的动能完成对机械设备或电力系统的驱动。

需要注意的是，水轮机的效率和输出功率受到水流量和水头的影响。

水流量是指单位时间内通过水轮机的水量，水头是指水流在进入转轮时的高度差。

一般来说，水流量和水头越大，水轮机的输出功率也就越大。

因此，在设计水轮机时，需要考虑水资源的供给能力和可利用的水头大小，以确保水轮机的高效工作。

此外，水轮机的效率也受到其叶片形状、导流装置和转轮结构的影响。

通过改变这些设计参数，可以提高水轮机的效率和性能。

而且，根据水轮机的工作原理，可以将其分为垂直轴水轮机和水平轴水轮机两种类型。

垂直轴水轮机的转轴与水流垂直，适用于水流较低的地区，而水平轴水轮机的转轴与水流平行，适用于水流较高的地区。

总之，水轮机是一种利用水流动能转换为机械能的装置。

其工作原理是通过水流对转轮叶片的冲击力和转动力矩的作用，实现对转轮的旋转，并将动能转换为机械能的过程。

水流量和水头的大小决定了水轮机的输出功率和效率，而水轮机的设计参数和类型则决定了其适用范围和性能。

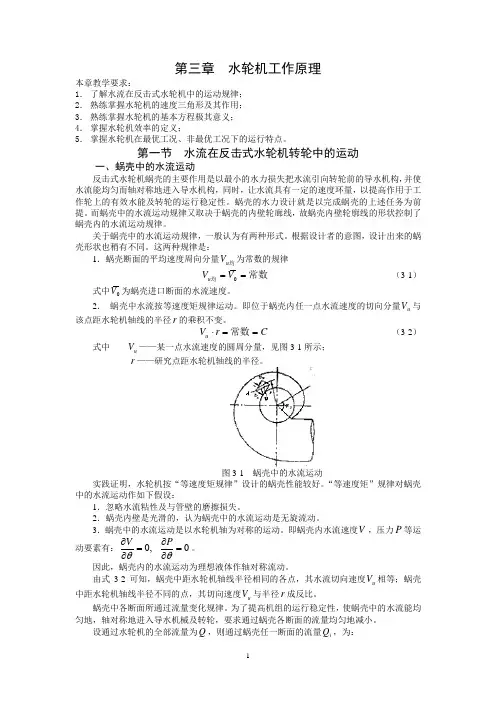

第三章 水轮机工作原理本章教学要求：1． 了解水流在反击式水轮机中的运动规律；2． 熟练掌握水轮机的速度三角形及其作用；3． 熟练掌握水轮机的基本方程极其意义；4． 掌握水轮机效率的定义；5． 掌握水轮机在最优工况、非最优工况下的运行特点。

第一节 水流在反击式水轮机转轮中的运动一、蜗壳中的水流运动反击式水轮机蜗壳的主要作用是以最小的水力损失把水流引向转轮前的导水机构，并使水流能均匀而轴对称地进入导水机构，同时，让水流具有一定的速度环量，以提高作用于工作轮上的有效水能及转轮的运行稳定性。

蜗壳的水力设计就是以完成蜗壳的上述任务为前提。

而蜗壳中的水流运动规律又取决于蜗壳的内壁轮廊线，故蜗壳内壁轮廓线的形状控制了蜗壳内的水流运动规律。

关于蜗壳中的水流运动规律，一般认为有两种形式。

根据设计者的意图，设计出来的蜗壳形状也稍有不同。

这两种规律是：1．蜗壳断面的平均速度周向分量均u V 为常数的规律常数均==0V V u （3-1） 式中0V 为蜗壳进口断面的水流速度。

2． 蜗壳中水流按等速度矩规律运动。

即位于蜗壳内任一点水流速度的切向分量u V 与该点距水轮机轴线的半径r 的乘积不变。

C r V u ==⋅常数 （3-2）式中 u V ——某一点水流速度的圆周分量，见图3-1所示；r ——研究点距水轮机轴线的半径。

图3-1 蜗壳中的水流运动实践证明，水轮机按“等速度矩规律”设计的蜗壳性能较好。

“等速度矩”规律对蜗壳中的水流运动作如下假设：1．忽略水流粘性及与管壁的磨擦损失。

2．蜗壳内壁是光滑的，认为蜗壳中的水流运动是无旋流动。

3．蜗壳中的水流运动是以水轮机轴为对称的运动。

即蜗壳内水流速度V ，压力P 等运动要素有：0,0=∂∂=∂∂θθP V 。

因此，蜗壳内的水流运动为理想液体作轴对称流动。

由式3-2可知，蜗壳中距水轮机轴线半径相同的各点，其水流切向速度u V 相等；蜗壳中距水轮机轴线半径不同的点，其切向速度u V 与半径r 成反比。

水轮发电机的工作原理水轮发电机是利用水能转化为机械能，再经过发电机器将机械能转化为电能的一种发电装置。

其工作原理主要包括水轮机的工作原理和发电机的工作原理。

水轮机的工作原理是利用水流的动能驱动水轮机转动。

水轮机由基础、轴承、导水管、转轮等组成。

当水流通过导水管进入转轮内部，由于导水管的合理设计，水流的动能会转化为转轮上的压力能和动能。

转轮上的叶片可以将水流的动能转化为转轮的转动能量。

通过转子轴将转动能量传递至发电机上，进而将其转化为电能。

发电机的工作原理是利用转动的机械能转化为电能。

发电机是由固定的磁极和旋转的励磁线圈（转子）组成。

当转子转动时，励磁线圈会不断切割磁场，产生电磁感应效应。

根据法拉第电磁感应定律，励磁线圈内就会产生感应电动势，并通过导线输出。

同时，为了增强发电效果，发电机通常采用了电磁励磁。

电磁励磁使用励磁线圈产生一个恒定的磁场，从而保持发电机输出的电压稳定。

通过控制转动速度和磁场强度，可以调节发电机输出的电压和电流。

在水轮发电机中，水轮机和发电机相互配合工作，即水流驱动水轮机转动，水轮机将机械能传递给发电机，发电机利用机械能转化为电能。

水轮机通过合理的叶轮设计和水流控制，可以最大程度地转化水流的动能为机械能，提高水轮机的效率。

而发电机通过合理的电磁感应原理和电磁励磁控制，可以将机械能高效地转化为电能。

在实际应用中，水轮发电机广泛用于水能资源丰富的地区，如山区、湖泊等地。

通过调整导水管的角度和水量，可以控制水轮机的转速，从而调节发电机输出的电能量。

水轮发电机具有的优点是水能源免费、稳定可靠、环保等，同时还可以储存电能和供电调峰，具有较高的经济和社会效益。

然而，水轮发电机也存在一些局限性。

首先，水轮发电机需要有丰富的水源才能保证长期稳定的发电。

其次，水轮发电机的建设和维护成本较高，需要投入较大的资金和人力物力。

此外，水轮发电机的效率也受到一定的限制，受到水流速度、水位等因素的影响。

总之，水轮发电机借助水轮机和发电机的相互配合，将水流的动能转化为电能，是一种利用水能发电的重要装置。

水轮机工作原理
水轮机工作原理是通过水的力量来驱动转轮转动，从而产生动力。

水轮机主要由转轮、导水管和发电机组成。

水轮机利用水的重力势能和动能转化为机械能。

当水从导水管流入转轮处时，由于水的自身重力和流速的作用，会给转轮带来冲击力。

转轮通常是由多个叶片组成的，当水流冲击到叶片上时，会使转轮发生旋转。

转轮旋转的动力进一步转化为机械能，通过轴传递给发电机。

发电机利用机械能转化为电能，通过输出电压和电流，实现电能的传输和应用。

水轮机的工作原理可以分为两种类型：反动式和顶轮式。

反动式水轮机是将流出的水引流回转轮的另一侧，以反向推动转轮，从而增加转轮的动力。

顶轮式水轮机是将流出的水直接引导到转轮上，由水的冲击力驱动转轮旋转。

总的来说，水轮机的工作原理是利用水的力量产生机械能，然后通过发电机将机械能转化为电能。

这种利用水能的方式广泛应用于水电站和其他需要大量电能的场合。

水轮机工作原理水轮机是一种利用水能转换为机械能的装置，其工作原理主要是利用水流的动能来驱动水轮机转动，从而产生机械能。

水轮机广泛应用于水电站、水泵站、水利灌溉等领域，是一种重要的水利工程设备。

水轮机的工作原理可以分为以下几个方面来进行解析：1. 水流的动能转换。

水轮机的工作原理首先是利用水流的动能转换为机械能。

当水流经过水轮机叶片时，水流的动能会使叶片产生转动，从而驱动水轮机转动。

这种动能转换的过程是通过水流的作用力来实现的，水流的速度和流量会直接影响到水轮机的转动效果。

2. 叶轮的设计。

水轮机的叶轮设计是影响其工作效率的重要因素。

叶轮的设计需要考虑到水流的速度、流量和压力等因素，以及叶轮的形状和材质等因素。

通过合理的叶轮设计，可以使水流的动能得到最大程度的转换，从而提高水轮机的工作效率。

3. 水轮机的转动。

水轮机的转动是通过叶轮受到水流的作用力而产生的。

当水流经过叶轮时，叶轮会受到水流的冲击力，从而产生转动。

这种转动会驱动水轮机的转子转动，从而产生机械能。

水轮机的转动速度和转动力矩会直接影响到其输出功率和工作效率。

4. 机械能的输出。

水轮机通过转动产生的机械能可以用于驱动发电机、水泵等设备，从而实现能量转换和利用。

通过合理设计水轮机的叶轮和转子等部件，可以使机械能的输出达到最大化，从而提高水轮机的工作效率。

总的来说，水轮机的工作原理是利用水流的动能转换为机械能的过程。

通过合理设计水轮机的叶轮和转子等部件，可以使水轮机达到最大的工作效率和输出功率。

水轮机在水利工程中具有重要的应用价值，是一种高效的水能利用装置。
