6.4不锈钢局部腐蚀（晶间腐蚀、点蚀）试验结果与对比6.4.1不锈钢晶间腐蚀试验方法1）沸腾硝酸法（E法，用于304、410S、430、409L）目的：检测304（敏化后）和410S、430、409L(热轧态)的耐晶间腐蚀性能；实验条件：试样在65%硝酸溶液中微沸48h（304）或24h（其他）；试样情况：试样表面抛光，并用乙醇清洗；检测：测量失重；腐蚀后的特征形貌；标准：GB 4334.32）硫酸-硫酸铜法（用于奥氏体不锈钢304）目的：检测304（敏化后）的耐晶间腐蚀性能；实验条件：试样在CuSO4+H2SO4+铜屑的微沸溶剂中24h（对于≤18%C r的不锈钢）；试样情况：试样表面抛光，并用乙醇清洗；检测：测量失重；腐蚀后的金相特征；溶剂配方：100g CuSO4+100ml H2SO4加蒸馏水稀释至1000ml。
标准：GB 4334.2注1：304不锈钢为热轧后再经650℃、2h处理的敏化态，铁素体不锈钢为热轧态。
注2：以上二法对304都适用；对铁素体不锈钢，试验表明：410、430、409L 在硫酸-硫酸铜溶液中试样表面发生较严重的镀铜现象，故仅采用沸腾硝酸法。
因此，为了便于304与其它3种铁素体不锈钢进行耐晶间腐蚀性能的对比分析，以下以沸腾硝酸法为主，此外还要与晶间腐蚀的电化学试验、分析相结合（参6.7）。
图0-1 晶间腐蚀试验装置图0-2 点蚀试验装置（恒温水浴锅）6.7 不锈钢局部腐蚀的电化学分析与对比6.7.1不锈钢晶间腐蚀电化学试验方法主要目的：对不锈钢耐晶间腐蚀的电化学性能的测定和对比分析，与浸泡试验结果相辅相成。
测试项目：用动电位再活化法测得晶间腐蚀的电化学曲线，可得阳极化环和再活化环的最大电流Ia和Ir，并以其比值Ir/Ia作为耐晶间腐蚀性能的度量。
试样状态：304---650o C 2h、空冷；430、410、409L---热轧态；均经机械抛光。
所用仪器：CHI600C电化学分析仪标准：JIS G0580-1986，ASTM G108，GB/T 15260-1994晶间腐蚀电化学测定方法:采用电化学动电位再活化法(EPR)：以0.5mol/L的H2SO4为腐蚀介质（30o C），采用双环EPR法，以6V/h的扫描速度从腐蚀电位[约-400mv（SCE）] 极化到+300mv（SCE），一旦达到这个电位则扫描方向反转，以相同速度降低到腐蚀电位。

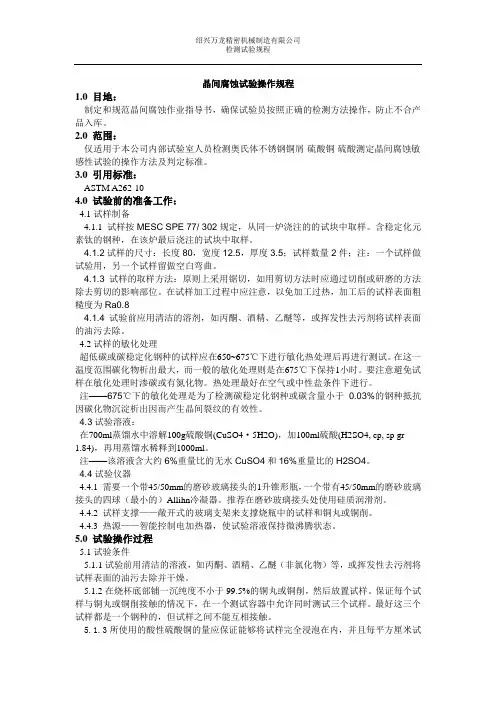

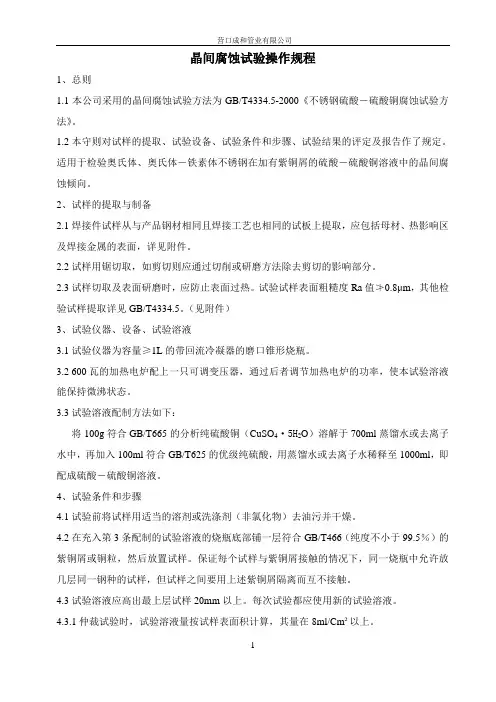

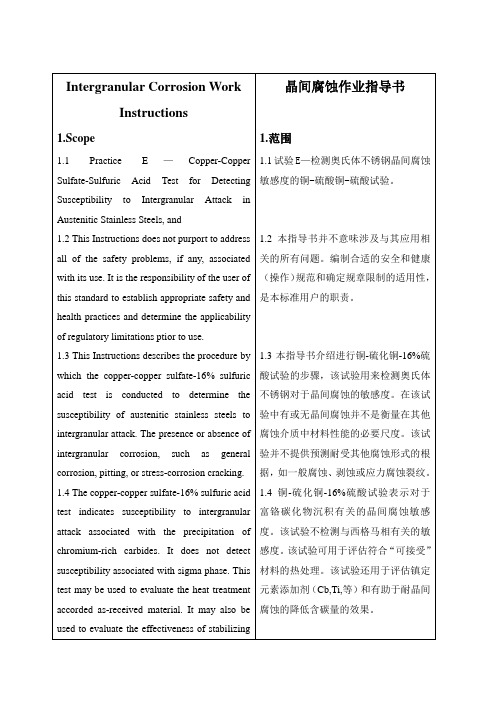

晶间腐蚀试验操作规程1、总则1.1本公司采用的晶间腐蚀试验方法为GB/T4334.5-2000《不锈钢硫酸－硫酸铜腐蚀试验方法》。
1.2本守则对试样的提取、试验设备、试验条件和步骤、试验结果的评定及报告作了规定。
适用于检验奥氏体、奥氏体－铁素体不锈钢在加有紫铜屑的硫酸－硫酸铜溶液中的晶间腐蚀倾向。
2、试样的提取与制备2.1焊接件试样从与产品钢材相同且焊接工艺也相同的试板上提取，应包括母材、热影响区及焊接金属的表面，详见附件。
2.2试样用锯切取，如剪切则应通过切削或研磨方法除去剪切的影响部分。
2.3试样切取及表面研磨时，应防止表面过热。
试验试样表面粗糙度Ra值≯0.8μm，其他检验试样提取详见GB/T4334.5。
（见附件）3、试验仪器、设备、试验溶液3.1试验仪器为容量≥1L的带回流冷凝器的磨口锥形烧瓶。
3.2 600瓦的加热电炉配上一只可调变压器，通过后者调节加热电炉的功率，使本试验溶液能保持微沸状态。
3.3试验溶液配制方法如下：将100g符合GB/T665的分析纯硫酸铜（CuSO4·5H2O）溶解于700ml蒸馏水或去离子水中，再加入100ml符合GB/T625的优级纯硫酸，用蒸馏水或去离子水稀释至1000ml，即配成硫酸－硫酸铜溶液。
4、试验条件和步骤4.1试验前将试样用适当的溶剂或洗涤剂（非氯化物）去油污并干燥。
4.2在充入第3条配制的试验溶液的烧瓶底部铺一层符合GB/T466（纯度不小于99.5％）的紫铜屑或铜粒，然后放置试样。
保证每个试样与紫铜屑接触的情况下，同一烧瓶中允许放几层同一钢种的试样，但试样之间要用上述紫铜屑隔离而互不接触。
4.3试验溶液应高出最上层试样20mm以上。
每次试验都应使用新的试验溶液。
4.3.1仲裁试验时，试验溶液量按试样表面积计算，其量在8ml/Cm²以上。
4.4完成上述工作后，将烧瓶放在加热装置上，在回流冷凝器进水口要一直以冷却水（自来水）流入，出水口畅通放水。
晶间腐蚀A法试验一、引言晶间腐蚀是一种在金属材料中常见的局部腐蚀形式，主要发生在晶界处。
由于晶界处的原子排列与晶粒内部不同，因此晶界处的能量较高，容易成为腐蚀的优先发生地。
晶间腐蚀会导致材料的机械性能下降，甚至引发灾难性事故。
因此，对晶间腐蚀的研究和检测具有重要意义。
A法试验是一种常用的检测晶间腐蚀的方法，其原理是在特定条件下对材料进行加速腐蚀，以观察晶间腐蚀的情况。
本文将详细介绍晶间腐蚀A法试验的原理、步骤、结果分析以及应用。
二、晶间腐蚀A法试验原理A法试验是一种基于电化学原理的加速腐蚀试验方法。
在特定的腐蚀介质和温度条件下，通过对试样施加一定的电位或电流，模拟实际使用环境中的腐蚀过程，从而加速晶间腐蚀的发生。
通过观察和分析试样在试验过程中的腐蚀形貌、重量变化等指标，可以评估材料的晶间腐蚀敏感性。
三、晶间腐蚀A法试验步骤1. 试样准备：选择具有代表性的金属材料作为试样，按照规定的尺寸和形状进行加工。
试样的表面应光洁、无油污和其他杂质。
2. 试验装置：准备适当的腐蚀介质（如酸、碱、盐溶液等），并将其注入试验容器中。
根据试验要求设置合适的温度和搅拌速度。
3. 电位或电流控制：根据试验方案，设置合适的电位或电流值。
通常，电位值应使试样处于活化状态，以加速晶间腐蚀的发生。
4. 试验时间：根据试验要求，确定合适的试验时间。
试验时间的长短应根据材料的性质、腐蚀介质的浓度和温度等因素进行调整。
5. 结果观察与分析：试验结束后，取出试样并清洗干净。
观察试样的腐蚀形貌，如晶界处的腐蚀程度、腐蚀产物的颜色和分布等。
同时，可以测量试样的重量变化，以评估腐蚀速率。
四、晶间腐蚀A法试验结果分析根据试样的腐蚀形貌和重量变化等指标，可以对晶间腐蚀A法试验的结果进行分析。
以下是一些常见的分析结果：1. 腐蚀形貌：观察试样表面和截面的腐蚀形貌，可以判断晶间腐蚀的程度和类型。
例如，晶界处出现明显的腐蚀沟槽或裂纹，表明晶间腐蚀较严重。
马氏体不锈钢晶间腐蚀试验方法全文共四篇示例，供读者参考第一篇示例：马氏体不锈钢晶间腐蚀试验方法马氏体不锈钢是一种特殊的不锈钢材料，具有良好的耐蚀性和机械性能。
在特定的环境条件下，马氏体不锈钢仍然可能发生晶间腐蚀现象，从而降低其性能和使用寿命。
对于马氏体不锈钢材料进行晶间腐蚀试验具有重要意义。
本文将介绍马氏体不锈钢晶间腐蚀试验的方法和步骤。
1. 试验样品的制备需要准备一定数量的马氏体不锈钢试验样品。
样品的尺寸和形状应符合相关标准要求，通常为长方形或圆片状。
在制备样品时，需要保证其表面光滑、清洁，并且没有明显的缺陷或损伤。
2. 试验液的选择接下来，需要选择合适的试验液体。
通常情况下，马氏体不锈钢晶间腐蚀试验所使用的试验液为氯化物溶液，如氯化钠溶液或氯化镁溶液。
试验液的浓度和温度也需根据实际情况进行调整，以模拟实际工作环境中可能遇到的腐蚀条件。
3. 试验条件的设定在进行晶间腐蚀试验前，需要设定一定的试验条件。
包括试验液的温度、PH值、搅拌速度等参数。
这些条件对试验结果的准确性和可靠性有重要影响，因此需要严格控制。
4. 试验过程的操作将制备好的样品放入试验液中，按照设定的条件进行试验。
在试验过程中，定期检查样品表面的腐蚀情况，记录相关数据。
5. 试验结果的分析试验结束后，对试样表面进行观察和分析，评估晶间腐蚀程度。
通过观察试样的腐蚀痕迹和形貌，可以判断马氏体不锈钢材料的抗腐蚀性能。
6. 结论与建议根据试验结果，制定相关的结论和建议。
如果发现马氏体不锈钢材料存在晶间腐蚀问题，需要及时采取相应的措施进行改善和提升。
选择合适的材料、表面处理或加工工艺等。
马氏体不锈钢晶间腐蚀试验是评估材料性能和耐蚀性的重要手段。
通过严格控制试验条件和分析试验结果，可以及时发现材料存在的问题，并提出相应的改进建议，以保证材料在实际工作环境中具有良好的性能和可靠性。
第二篇示例：马氏体不锈钢是一种具有优良耐腐蚀性能的不锈钢材料，但在某些特定环境下，仍有可能发生晶间腐蚀现象，降低其使用寿命和性能。
不锈钢晶间腐蚀试验与分析一、实验目的1.掌握影响奥氏体不锈钢晶间腐蚀的因素；2.掌握不锈钢晶间腐蚀试验的方法；二、实验原理18-8 型奥氏体不锈钢在许多介质中具有高的化学稳定性，但在400-800℃范围内加热或在该温度范围内缓慢冷却后，在一定的腐蚀介质中易产生晶间腐蚀。
晶间腐蚀的特征是沿晶界进行浸蚀。
使金属丧失机械性能，致使整个金属变成粉末。
1.晶间腐蚀产生的原因一般认为在奥氏体不锈钢中，铬的碳化物在高温下溶入奥氏体中，由于敏化（400-800℃）加热时，铬的碳化物常于奥氏体晶界处析出，造成奥氏体晶粒边缘贫铬现象，使该区域电化学稳定性下降，于是在一定的介质中产生晶间腐蚀。
为提高耐蚀性能，常采用以下两种方法。
(1)将 18-8 型奥氏体不锈钢碳含量降至 0.03%以下，使之减少晶界处碳化物析出量，而防止发生晶间腐蚀。
这类钢成称为超低碳不锈钢，常见的有00Cr18Ni10。
(2)在 18-8 型奥氏体不锈钢中加入比铬更易形成碳化物的元素钛或铌，钛或铌的碳化物较铬的碳化物难溶于奥氏体中，所以在敏化温度范围内加热时，也不会于晶界处析出碳化物，不会在腐蚀性介质中产生晶间腐蚀。
为固定18-8 型奥氏体不锈钢中的碳，必须加入足够数量的钛或铌，按原子量计算，钛或铌的加入量分别为钢中碳含量的4-8 倍。
2.晶间腐蚀的试验方法晶间腐蚀的试验方法有 C 法、 T 法、 L 法、 F 法和 X 法。
这里介绍容易实现的 C法和 F法。
试样状态：(1)含稳定化元素（ Ti 或 Nb）或超低碳（ C≤ 0.03%）的钢种应在固溶状态下经敏化处理的试样进行试验。
敏化处理制度为 650℃保温 1 小时空冷。
(2)含碳量大于 0.03%不含稳定化元素的钢种，以固溶状态的试样进行试验；用于焊接钢种应经敏化处理后进行试验。
(3)直接以冷状态使用的钢种，经协议可在交货状态试验。
(4)焊接试样直接以焊后状态试验。
如在焊后要在 350℃以上热加工，试样在焊后要进行敏化处理。

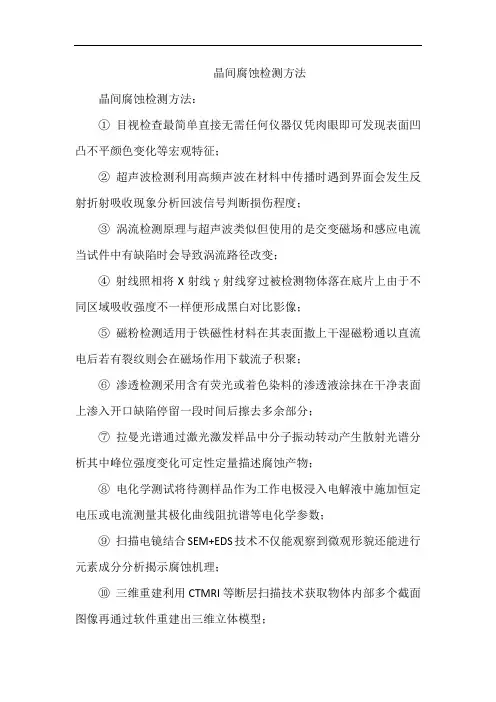

晶间腐蚀检测方法
晶间腐蚀检测方法：
①目视检查最简单直接无需任何仪器仅凭肉眼即可发现表面凹凸不平颜色变化等宏观特征；
②超声波检测利用高频声波在材料中传播时遇到界面会发生反射折射吸收现象分析回波信号判断损伤程度；
③涡流检测原理与超声波类似但使用的是交变磁场和感应电流当试件中有缺陷时会导致涡流路径改变；
④射线照相将X射线γ射线穿过被检测物体落在底片上由于不同区域吸收强度不一样便形成黑白对比影像；
⑤磁粉检测适用于铁磁性材料在其表面撒上干湿磁粉通以直流电后若有裂纹则会在磁场作用下载流子积聚；
⑥渗透检测采用含有荧光或着色染料的渗透液涂抹在干净表面上渗入开口缺陷停留一段时间后擦去多余部分；
⑦拉曼光谱通过激光激发样品中分子振动转动产生散射光谱分析其中峰位强度变化可定性定量描述腐蚀产物；
⑧电化学测试将待测样品作为工作电极浸入电解液中施加恒定电压或电流测量其极化曲线阻抗谱等电化学参数；
⑨扫描电镜结合SEM+EDS技术不仅能观察到微观形貌还能进行元素成分分析揭示腐蚀机理；
⑩三维重建利用CTMRI等断层扫描技术获取物体内部多个截面图像再通过软件重建出三维立体模型；
⑪声发射监测在设备运行状态下安装拾音器捕捉因晶间腐蚀引发的微弱声波信号实现在线预警；
⑫模拟预测基于有限元分析法建立腐蚀模型输入环境介质成分温度应力等边界条件预测服役寿命。

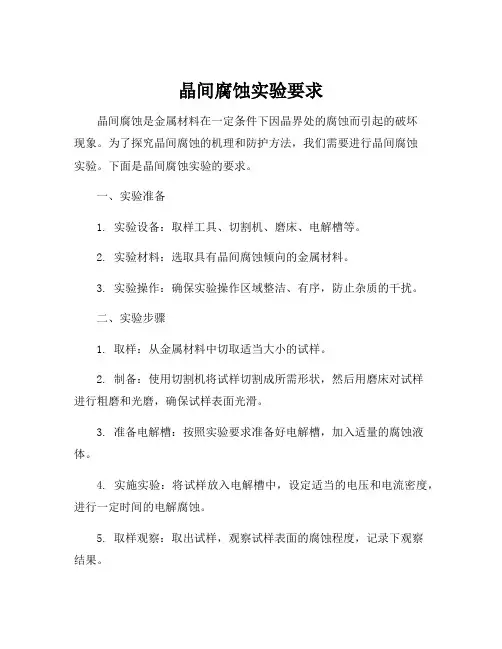

晶间腐蚀实验要求晶间腐蚀是金属材料在一定条件下因晶界处的腐蚀而引起的破坏现象。
为了探究晶间腐蚀的机理和防护方法，我们需要进行晶间腐蚀实验。
下面是晶间腐蚀实验的要求。
一、实验准备1. 实验设备：取样工具、切割机、磨床、电解槽等。
2. 实验材料：选取具有晶间腐蚀倾向的金属材料。
3. 实验操作：确保实验操作区域整洁、有序，防止杂质的干扰。
二、实验步骤1. 取样：从金属材料中切取适当大小的试样。
2. 制备：使用切割机将试样切割成所需形状，然后用磨床对试样进行粗磨和光磨，确保试样表面光滑。
3. 准备电解槽：按照实验要求准备好电解槽，加入适量的腐蚀液体。
4. 实施实验：将试样放入电解槽中，设定适当的电压和电流密度，进行一定时间的电解腐蚀。
5. 取样观察：取出试样，观察试样表面的腐蚀程度，记录下观察结果。
三、实验注意事项1. 个人安全：实验操作时要戴好安全装备，如手套、护目镜等，以防液体溅入眼睛或对皮肤产生损害。
2. 材料选择：选择具有晶间腐蚀倾向的金属材料进行实验，以便更好地研究晶间腐蚀机理。
3. 腐蚀液体选择：根据实验需要选择适当的腐蚀液体，控制腐蚀液的浓度以及温度，保证实验结果可靠。
4. 实验时间控制：根据需要设定适当的电压和电流密度，控制实验时间，以便观察到不同程度的晶间腐蚀。
5. 实验数据记录：实验过程中要准确记录实验条件、腐蚀时间以及观察结果等，为后续研究提供数据支持。
四、实验结果分析1. 对比观察：将实验组和对照组的实验结果进行对比观察，分析晶间腐蚀程度的差异。
2. 机理探究：根据实验结果，推测晶间腐蚀的机理，并进行深入研究。
3. 防护方法：根据机理探究的结果，提出相应的晶间腐蚀防护方法，如选择合适的材料配比、改变材料制备工艺等。
综上所述，晶间腐蚀实验是为了了解金属材料的晶间腐蚀机理以及提出有效的防护方法。
在实验过程中需要注意人身安全、选择合适的材料和腐蚀液体，并准确记录实验数据。
通过对实验结果的分析和机理的探究，可以为晶间腐蚀的防治提供指导意义和科学依据。
