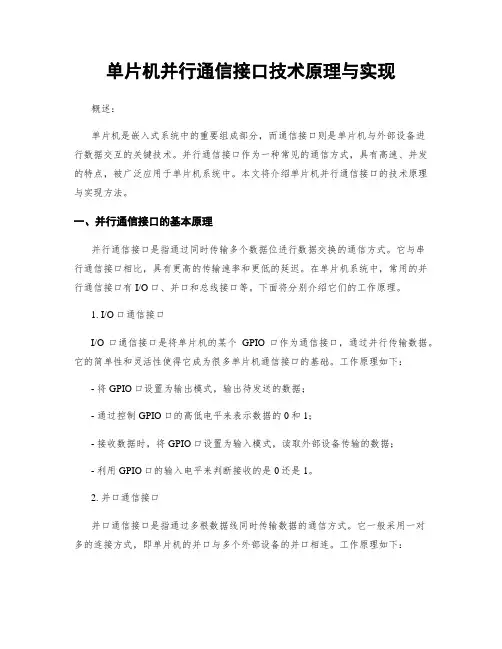

单片机并行通信接口技术原理与实现概述：单片机是嵌入式系统中的重要组成部分，而通信接口则是单片机与外部设备进行数据交互的关键技术。
并行通信接口作为一种常见的通信方式，具有高速、并发的特点，被广泛应用于单片机系统中。
本文将介绍单片机并行通信接口的技术原理与实现方法。
一、并行通信接口的基本原理并行通信接口是指通过同时传输多个数据位进行数据交换的通信方式。
它与串行通信接口相比，具有更高的传输速率和更低的延迟。
在单片机系统中，常用的并行通信接口有I/O口、并口和总线接口等。
下面将分别介绍它们的工作原理。
1. I/O口通信接口I/O口通信接口是将单片机的某个GPIO口作为通信接口，通过并行传输数据。
它的简单性和灵活性使得它成为很多单片机通信接口的基础。
工作原理如下：- 将GPIO口设置为输出模式，输出待发送的数据；- 通过控制GPIO口的高低电平来表示数据的0和1；- 接收数据时，将GPIO口设置为输入模式，读取外部设备传输的数据；- 利用GPIO口的输入电平来判断接收的是0还是1。
2. 并口通信接口并口通信接口是指通过多根数据线同时传输数据的通信方式。
它一般采用一对多的连接方式，即单片机的并口与多个外部设备的并口相连。
工作原理如下：- 单片机通过特定的控制信号（如读取、写入、使能等）来选择与哪个外部设备进行通信；- 单片机和外部设备通过多根数据线同时传输数据；- 外部设备根据控制信号的状态来判断通信的状态，如读取或写入数据。
3. 总线接口总线接口是指通过一组数据线和控制信号线来连接单片机与外部设备的通信方式。
它可以是8位、16位或32位的数据总线，也可以包含地址总线和控制总线。
总线接口在复杂的系统中更加常见。
工作原理如下：- 单片机和外部设备通过数据总线进行数据传输；- 单片机通过控制总线发送控制信号，如读写信号、使能信号等；- 外部设备根据控制信号的状态来控制数据的读取或写入；- 地址总线用于指定要读取或写入的设备或寄存器的地址。

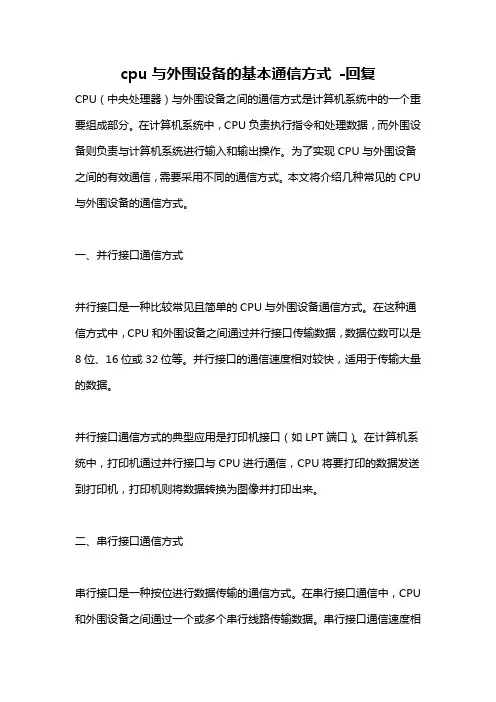

cpu与外围设备的基本通信方式-回复CPU（中央处理器）与外围设备之间的通信方式是计算机系统中的一个重要组成部分。
在计算机系统中，CPU负责执行指令和处理数据，而外围设备则负责与计算机系统进行输入和输出操作。
为了实现CPU与外围设备之间的有效通信，需要采用不同的通信方式。
本文将介绍几种常见的CPU 与外围设备的通信方式。
一、并行接口通信方式并行接口是一种比较常见且简单的CPU与外围设备通信方式。
在这种通信方式中，CPU和外围设备之间通过并行接口传输数据，数据位数可以是8位、16位或32位等。
并行接口的通信速度相对较快，适用于传输大量的数据。
并行接口通信方式的典型应用是打印机接口（如LPT端口）。
在计算机系统中，打印机通过并行接口与CPU进行通信，CPU将要打印的数据发送到打印机，打印机则将数据转换为图像并打印出来。
二、串行接口通信方式串行接口是一种按位进行数据传输的通信方式。
在串行接口通信中，CPU 和外围设备之间通过一个或多个串行线路传输数据。
串行接口通信速度相对较慢，但却能够实现长距离数据传输。
串行接口通信方式常见的应用有串行通信端口（如COM端口）和USB 接口。
COM端口通常用于连接调制解调器、鼠标等外围设备，而USB接口则广泛应用于各种外围设备，如打印机、键盘、鼠标、移动存储设备等。
三、中断控制方式中断控制方式是一种CPU与外围设备通信的重要方式。
在中断控制方式中，外围设备可以向CPU发送中断请求信号，以通知CPU需要进行处理。
CPU接收到中断请求信号后，会立即中止当前正在执行的任务，跳转到中断处理程序来处理外围设备发来的请求。
中断控制方式在实时性要求较高的场景中应用广泛。
例如，在计算机游戏中，当玩家按下键盘上的某个按键时，外围设备会向CPU发送中断请求信号，以通知CPU需要对按键事件进行处理。
四、DMA（直接存储器访问）方式DMA方式是一种高效的数据传输方式，它能够在CPU不参与的情况下，直接将数据从外围设备传输到内存或从内存传输到外围设备。
5串并行通信和接口技术5.1接口部件为什么需要有寻址功能？设计一个用74LS138构成的译码电路，输入为A3、A4、A5、A8，输出8个信号以对8个接口部件进行选择。
想一想如果要进一步对接口中的寄存器进行寻址，应该怎样实现？5.2接口部件的输入/输出操作具体对应哪些功能，举例说明。
5.3 从广义上说接口部件有哪些功能？5.4 怎样进行奇/偶校验？如果用偶校验，现在所传输的数据中1的个数为奇数，那么，校验位应是多少？5.5什么叫覆盖错误？接口部件如果反映覆盖错误？5.6接口部件和总路线之间一般有哪些部件？它们分别完成什么功能？5.7为什么串行接口部件中的4个寄存器可以只用1位地址来进行区分？5.8在数据通信系统中，什么情况下可以采用全双工方式，什么情况下可用半双工方式？5.9什么叫同步通信方式？什么叫异步通信方式？它们各有什么优缺点？5.10什么叫波特率因子？什么叫波特率？设波特率因子为64，波特率为1200，那么时钟频率为多少？5.11标准波特率系列指什么？5.12设异步传输时，每个字符对应1个超始位、7个信息位、1个奇/偶校验位和1个停止位，如果波特率为9600，刚每秒能传输的最大字符数为多少个？5.13在RS-232-C标准中，信号电平与TTL电平不兼容，问RS-232-C标准的1和0分别对应什么电平？RS-232-C的电平和TTL电平之间通常用什么器件进行转换？5.14 从8251A的编程结构中，可以看到8251A有几个寄存器和外部电路有关？一共要几个端口地址？为什么5.15 8251A内部有哪些功能模块？其中读/写控制逻辑电路的主要功能是什么？5.16 什么叫异步工作方式？画出异步工作方式时8251A的TxD和RxD线上的数据格式。
5.17 什么叫同步工作方式？什么叫双同步字符方式？外同步和内同步有什么区别？画出双同步工作时8251A的TxD线和RxD线上的数据格式。
5.18 8251A和CPU之间有哪些连接信号？其中C/D和RD、WR如何结合起来完成对命令、数据的写入和状态、数据的读出？5.19 8086/8088系统中，8251A的C/D端应当和哪个信号相连，以便实现状态端口、数据端口、控制端口的读/写？5.20 8251A和外设之间有哪些连接信号？5.21为什么8251A要提供DTR，DSR，RTS，CTS四个信号作为和外设的联络信号？平常使用时是否可以只用其中两个或者全部不用？要特别注意什么？说明CTS端的连接方法。
单片机中的并行通信接口设计原理在现代的电子设备中，单片机作为一种关键的嵌入式系统，广泛应用于各个领域。
而并行通信接口是单片机与外部设备进行数据传输的重要手段之一。
本文将介绍单片机中的并行通信接口的设计原理及其工作原理。
首先，我们需要了解什么是并行通信。
并行通信是指同时传输多个数据位的通信方式。
在单片机中，通常采用的是并行数据总线传输方式。
该方式将数据位按位并行传输，有效提高了传输速度。
在单片机中实现并行通信接口的设计需要考虑以下几个方面：数据位宽度、时序控制、协议设计等。
首先是数据位宽度的选择。
数据位宽度指的是单次传输的数据位数。
要根据实际需要和单片机的性能来确定数据位宽度。
一般而言，数据位宽度越大，传输速度越快，但同时也需要更多的引脚。
因此，在实际设计中需要权衡数据传输速度和引脚资源消耗之间的关系。
接下来是时序控制。
时序控制是指控制数据传输的时钟信号。
单片机需要通过时钟信号来同步数据的传输，保证数据的准确性和稳定性。
在设计时，需要定义好时钟信号的频率和时序，确保数据的正确传输。
协议设计也是并行通信接口设计的关键。
在单片机与外部设备之间进行数据传输时，需要制定一套协议来确定数据的格式和传输规则。
常见的协议有同步传输和异步传输两种方式。
同步传输是通过时钟信号同步数据传输，传输速度快但对时钟信号要求较高。
异步传输是通过启动位和停止位来同步数据传输，对时钟信号要求较低但传输速度较慢。
在设计过程中，需要根据实际需求选择合适的协议。
在并行通信接口设计中，还需要考虑数据缓冲和错误检测处理。
数据缓冲是为了解决数据传输速度不匹配问题，确保数据的连续传输。
错误检测处理是为了检测数据传输中的错误，保证数据的准确性。
常见的错误检测处理方式包括奇偶校验、CRC校验等。
另外，还需要考虑电气特性的匹配。
单片机与外部设备之间的通信接口需要考虑电平匹配、功耗匹配等问题。
在设计过程中，需要根据实际情况选择合适的电气特性参数。
最后，我们需要注意并行通信接口的物理连接。
数据通信的类型及原理
数据通信的类型主要有以下几种：
1. 串行通信：在串行通信中，数据在一个接口上一位一位地传输，即一次只发送/接收一位。
常见的串行通信协议包括RS-232、USB、SPI和I2C等。
2. 并行通信：在并行通信中，数据以多位同时传输。
每个接口上有对应的数据线，每条数据线承载一个位的数据。
并行通信的主要特点是传输速度快，但要求数据线的数量较多。
常见的并行通信接口包括并行打印口、IDE接口和系统总线接口等。
3. 无线通信：无线通信是一种将数据通过无线电波传输的通信方式。
无线通信可以分为远距离无线通信和近距离无线通信。
远距离无线通信包括蜂窝网络通信（如4G、5G）、卫星通信等；近距离无线通信包括蓝牙、Wi-Fi、NFC等。
数据通信的原理是通过传输介质将数据从发送方传输到接收方。
在串行通信中，数据通过一个线路逐位传输，发送方将数据按位依次发送，接收方按照相同的顺序逐位接收。
在并行通信中，数据的各个位同时通过多条数据线传输。
在无线通信中，数据通过无线电波以电磁信号的形式传输，发送方的电子设备将数据转换为电磁信号发送，接收方的电子设备接收并解码电磁信号重新获取数据。
无论是哪种通信方式，数据通信都需要发送方和接收方之间达成一致的通信协议，包括
数据格式、传输速率、错误检测和纠错等。
串行通信和接口技术1. 并行通信和串行通信各有什么优缺点？2. 在输入过程和输出过程中，并行接口分别起什么作用？3. 8255A的3个端口在使用时有什么差异？4. 当数据从8255A的端口C往数据总线上读出时，8255A的几个控制信号CS、A1、A0、RD、WR分别是什么？5. 8255A的方式选择控制字和置1/置0控制字都是写入控制端口的，那么，它们是由什么来区分的？6. 8255A有哪几种工作方式？对这些工作方式有什么规定？7. 对8255A设置工作方式，8255A的控制口地址为00C6H。
要求端口A工作在方式1，输入；端口B工作在方式0，输出；端口C的高4位配合端口A工作；低4位为输入。
8. 设8255A的4个端口地址为00C0H，00C2H，00C4H，00C6H，要求用置0/置1方式对PC6置1，对PC4置0。
9. 8255A在方式0时，如进行读操作，CPU和8255A分别要发什么信号？对这引起信号有什么要求？据此画出8255A方式0的输入时序。
10. 8255A在方式0时，如进行写操作，CPU和8255A分别要发什么信号？画出这些信号之间的时序关系。
11. 8255A的方式0一般使用在什么场合？在方式0时，如要使用应答信号进行联络，应该怎么办？12. 8255A的方式1有什么特点？参考教材中的说明，用控制字设定8255A的A口工作于方式1，并作为输入口；B口工作于方式1，半作为输入口，用文字说明各个控制信号和时序关系。
假定8255A的端口地址为00C0H，00C2H，00C4H，00C6H。
13. 8255A的方式2用在什么场合？说明端口A工作于方式2时各信号之间的时序关系。
14. 在并行接口中为什么要对输入/输出(特别是输出)数据进行锁存？在什么情况下可以不锁存？15. 并行接口电路中为什么要存放外设的状态？你能举出两个例子说明存放状态的必要性吗？16. 根据PC总线的特点，给一个并行接口设计一个译码器，并行口占用的I/O端口地址为4F0～4F3H。
单片机中的并行通信接口原理与应用单片机是一种集成在一片硅上的微型计算机，广泛应用于各个领域，包括工业控制、嵌入式系统和通信设备等。
在许多单片机中，都存在并行通信接口，用于实现与外部设备的高速数据传输。
本文将介绍单片机中的并行通信接口的原理和应用。
首先，我们来了解一下并行通信接口的基本原理。
并行通信接口是指单片机与外部设备之间通过多条并行数据线同时传输数据的接口。
相比于串行通信接口，它具有更高的传输速度和更大的数据带宽。
在单片机中，常见的并行通信接口有并行接口总线（Parallel Interface Bus，PIB）和外部总线接口（External Bus Interface，EBI）等。
在并行接口总线中，数据的传输是通过多条数据线同时进行的。
一般而言，总线的数据线数量越多，数据传输的速度就越快。
在单片机中，常用的并行接口总线有数据总线（Data Bus）、地址总线（Address Bus）和控制总线（Control Bus）等。
数据总线用于传输数据，地址总线用于传输目标设备的地址，控制总线用于控制数据传输的开始、停止和中断等。
通过这些总线，单片机可以与外部设备进行高速数据传输。
除了并行接口总线，单片机还可以通过外部总线接口与外部设备进行通信。
外部总线接口允许单片机通过给定的引脚与外部设备进行数据的收发。
在外部总线接口中，单片机通过读取和写入不同的引脚来实现数据的传输。
外部总线接口通常包括数据引脚、地址引脚、控制引脚和时钟引脚等，通过这些引脚，单片机可以与外部设备进行数据的读写和控制。
在实际应用中，单片机的并行通信接口被广泛应用于各个领域。
例如，在工业控制系统中，单片机可以通过并行通信接口与传感器、执行器等设备进行数据的传输和控制。
通过这种方式，单片机可以实现对生产过程的监测和控制，提高生产效率和质量。
此外，在嵌入式系统中，单片机的并行通信接口可以用于与外部存储器的交互，实现数据的读写和存储。
这对于嵌入式系统的数据处理和存储非常重要。
嵌入式系统中常见的通信接口介绍与实践嵌入式系统是一种集成了硬件和软件的计算系统，旨在满足特定应用需求。
通信接口在嵌入式系统中扮演着至关重要的角色，它们允许不同组件之间进行数据传输和交互。
本文将对嵌入式系统中常见的通信接口进行介绍，并提供实际应用实践。
1. 串行通信接口串行通信接口通过逐位传输数据来实现通信。
它在嵌入式系统中非常常见，因为它可以使用少量的引脚来传输大量的数据。
常见的串行通信接口包括RS232、RS485、SPI（串行外设接口）、I2C（双向串行总线）等。
RS232是一种常见的串行通信接口，广泛应用于计算机和外围设备之间的通信。
它使用一对差分信号线进行数据的传输。
实践中，我们可以通过串口连接电脑和嵌入式系统，实现数据的收发和调试。
RS485是一种多点通信标准，可以连接多个设备。
它适用于在远距离传输数据的情况下，可达数千米的传输距离。
在实践中，我们可以使用RS485实现远程传感器的数据采集或远程监控系统的数据传输。
SPI是一种同步串行通信接口，常用于嵌入式系统中的外设和主控制器之间的通信。
它使用四根信号线（主机输入、主机输出、时钟和片选）来实现数据传输。
常见的SPI外设包括存储器芯片、传感器和显示器等。
在实践中，我们可以通过SPI接口读取传感器数据或控制外部设备。
I2C是一种双向串行总线，适用于通过两根信号线（数据线和时钟线）连接多个设备。
它使用地址和数据进行通信，并支持多主机模式。
在嵌入式系统中，我们可以使用I2C总线连接不同的传感器、存储器和其他外设。
实践上，可以使用I2C总线读取温度传感器的数据或与其他设备进行通信。
2. 并行通信接口并行通信接口可以同时传输多个位的数据，它们可以提供更高的传输速率，但需要更多的引脚。
常见的并行通信接口包括ATA（并行ATA）、PCI（周边组件互连）、PCIe（PCI Express）等。
ATA是一种常见的并行通信接口，用于连接存储设备（例如硬盘驱动器）和主机系统。
单片机接口技术一、概述单片机接口技术是指将单片机与外部设备进行连接和通信的技术。
单片机作为控制器，需要通过接口与外部设备进行数据的输入和输出，实现对外部设备的控制和操作。
本文将介绍单片机接口技术的基本原理、常用接口类型以及实现方法。
二、基本原理1. 串行通信串行通信是指在单根线路上，按照一定的时间间隔传输数据的方式。
串行通信可以分为同步串行通信和异步串行通信两种方式。
同步串行通信需要发送方和接收方在时钟上保持同步，而异步串行通信则不需要。
2. 并行通信并行通信是指在多根线路上同时传输数据的方式。
并行通信可以分为标准模式和高速模式两种方式。
标准模式下，每个数据线都只能传输一个比特位；而高速模式下，则可以同时传输多个比特位。
3. 中断技术中断技术是指当某个事件发生时，会引起CPU中断，并执行相应的中断服务程序。
中断技术可以有效地提高系统效率，使CPU能够及时地响应外部事件。
三、常用接口类型1. 串口接口串口接口是指将单片机与外部设备通过串行通信进行连接的接口。
串口接口可以分为RS232、RS485、TTL等多种类型，其中RS232是最为常用的一种。
2. 并口接口并口接口是指将单片机与外部设备通过并行通信进行连接的接口。
并口接口可以分为标准模式和高速模式两种类型，其中标准模式下使用的最为广泛的是Centronics接口。
3. USB接口USB接口是指将单片机与外部设备通过USB总线进行连接的接口。
USB接口具有传输速度快、数据稳定性好等优点，因此在许多应用中得到了广泛应用。
四、实现方法1. 软件实现软件实现是指通过编写程序来实现单片机与外部设备之间的通信。
软件实现需要掌握相应的编程语言和单片机控制器的操作方法，对于一些简单的应用场景来说效果较好。
2. 硬件实现硬件实现是指通过电路设计来实现单片机与外部设备之间的通信。
硬件实现需要掌握相应的电路设计技术和电子元器件知识，对于一些复杂或高速传输要求较高的应用场景来说效果较好。
并行通信接口的单片机实现方法与优化技巧单片机作为嵌入式系统中常见的控制器，常需要与外部设备进行通信，以完成各种任务。
并行通信接口是一种常见的通信方式，它通过多个并行传输信号同时传输数据，具有高速传输和实时性强的特点。
本文将介绍单片机实现并行通信接口的方法和优化技巧。
一、并行通信接口的原理并行通信接口是指在数据传输过程中，同时使用多根传输线，每根线上传输一个数据位，并行传输多个数据位。
它的数据传输速度快，适合用于大数据量的传输。
而单片机内部的并行通信接口通常包括数据线和控制线两部分。
数据线用于传输数据，对于8位单片机而言，通常有8根数据线，分别代表数据的8个位。
控制线用于控制数据的传输过程，常见的控制线包括使能信号、读写信号、地址信号等。
通过控制线的高低电平转变，可以实现数据的读取、写入、地址切换等功能。
二、单片机实现并行通信接口的方法实现并行通信接口的方法主要有两种：软件实现和硬件实现。
软件实现是通过单片机的I/O口和程序控制，来模拟并行通信接口。
硬件实现则是通过专门的外部芯片来实现并行通信接口。
下面将详细介绍这两种方法的实现步骤。
1. 软件实现软件实现并行通信接口的步骤如下：（1）设置数据线和控制线的方向通过配置单片机的I/O口方向寄存器，将数据线和控制线的方向设置为输出或输入。
对于输出信号，将相应的I/O口设置为输出模式，对于输入信号，将相应的I/O口设置为输入模式。
（2）发送数据将待发送的数据通过输出口写入数据线，可以使用移位操作将数据写入数据线，也可以直接赋值给对应的I/O口。
（3）控制数据传输根据通信协议，通过控制线发送相应的控制信号，如使能信号、读写信号等，控制外部设备进行数据的读取或写入。
（4）接收数据通过输入口读取外部设备发送的数据，可以使用移位操作将数据从输入口读取到变量中，也可以直接读取对应的I/O口的值。
2. 硬件实现硬件实现并行通信接口的步骤如下：（1）选择合适的并行通信芯片根据通信需求选择合适的并行通信芯片，如并行通信锁存器、并行通信FIFO 等。
单片机通信接口特性分析与测试方法概述单片机通信接口作为单片机系统中非常重要的部分，承担了与外部设备进行数据交互的关键任务。
在实际的应用中，我们需要对单片机通信接口的特性进行分析和测试，以确保其正常工作。
本文将介绍单片机通信接口的特性分析和测试方法，包括串行通信接口和并行通信接口。
一、串行通信接口特性分析与测试方法1. 串行通信接口的特性分析串行通信接口是单片机中常用的通信方式。
它通过发送和接收位序列来传输数据，可以分为同步串行通信和异步串行通信。
在分析串行通信接口的特性时，需要考虑以下方面：(1) 通信速率：即每秒传输的位数，常用的波特率有9600、19200、38400等。
(2) 数据位数：表示每个数据帧中包含的数据位数，通常为8位。
(3) 奇偶校验位：用于检测和校正数据中的错误。
(4) 停止位数：用于标识一个数据帧的结束。
(5) 数据传输方式：包括全双工、半双工和单工。
2. 串行通信接口的测试方法为了确保串行通信接口的正常工作，我们可以采用以下测试方法：(1) 通信速率测试：通过在发送端和接收端设置相同的波特率，并发送一串测试数据，然后比较接收到的数据是否正确。
(2) 数据位测试：设置不同的数据位数，并发送一串测试数据，然后验证接收到的数据是否符合预期。
(3) 奇偶校验位测试：设置不同的奇偶校验位，并发送一串测试数据，然后检查接收到的数据是否通过了校验。
(4) 停止位测试：设置不同的停止位数，并发送一串测试数据，然后验证接收到的数据的停止位是否正确。
(5) 数据传输方式测试：通过设置不同的数据传输方式，如全双工、半双工和单工，然后发送测试数据进行验证。
二、并行通信接口特性分析与测试方法1. 并行通信接口的特性分析并行通信接口是单片机与外部设备进行数据交互的重要通道，常用的并行通信接口有总线接口和口接口。
在分析并行通信接口的特性时，需要考虑以下方面：(1) 数据位数：表示每个数据帧中包含的数据位数，通常为8位。
