大学物理实验报告材料思考题部分问题详解(周岚)

大学物理实验教程预习思考题,分析讨论题答案大学物理实验第一季1．用电流场模拟静电场的理论依据是什么？模拟的条件是什么？用电流场模拟静电场的理论依据是：对稳恒场而言，微分方程及边界条件唯一地决定了场的结构或分布，若两种场满足相同的微分方程及边界条件，则它们的结构也必然相同，静电场与模拟区域内的稳恒电流场具有形式相同的微分方程，只要使他们满足形式相同的边界条件，则两者必定有相同的场结构。

模拟的条件是：稳恒电流场中的电极形状应与被模拟的静电场中的带电体几何形状相同；稳恒电流场中的导电介质是不良导体且电导率分布均匀，并满足σ极>>σ介以保证电流场中的电极（良导体）的表面也近似是一个等势面；模拟所用电极系统与被模拟电极系统的边界条件相同。

2．等势线和电场线之间有何关系？等势线和电场线处处相互垂直。

3．在测绘电场时，导电微晶边界处的电流是如何流动的？此处的电场线和等势线与边界有什么关系？它们对被测绘的电场有什么影响？在测绘电场时，导电微晶边界处的电流为0。

此处的电场线垂直于边界，而等势线平行于边界。

这导致被测绘的电场在近边界处受边界形状影响产生变形，不能表现出电场在无限空间中的分布特性。

【分析讨论题】1．如果电源电压增大一倍，等势线和电场线的形状是否发生变化？电场强度和电势分布是否发生变化？为什么？如果电源电压增大一倍，等势线和电场线的形状没有发生变化，但电场强度增强，电势的分布更为密集。

因为边界条件和导电介质都没有变化，所以电场的空间分布形状就不会变化，等势线和电场线的形状也就不会发生变化，但两电极间的电势差增大，等势线的分布就更为密集，相应的电场强度就会增加。

2．在测绘长直同轴圆柱面的电场时，什么因素会使等势线偏离圆形？测绘长直同轴圆柱面的电场时测到的等势线偏离圆形，可能的原因有：电极形状偏离圆形，导电介质分布不均匀，测量时的偶然误差等等。

3．从对长直同轴圆柱面的等势线的定量分析看，测得的等势线半径和理论值相比是偏大还是偏小？有哪些可能的原因导致这样的结果？⑴偏大，可能原因有电极直径测量偏大，外环电极表面有氧化层产生附加电阻，电压标示器件显示偏大等；⑵偏小，可能原因有电极直径测量偏小，中心电极表面有氧化层产生附加电阻，电压标示器件显示偏小等。

实验七 单摆设计【思考题】1．用秒表手动测量单摆周期时，从测量技巧上来考虑，应注意哪些方面才能使周期测得更准确些？答：（1）注意定点观察，在摆线通过平衡位置时开、停秒表。

（2）适当增加单摆振动次数，及重复测量。

2．在室内天棚上挂一单摆，摆长很长无法用尺直接测出来，请设计用简单的工具和方法测量其摆长。

答：测出单摆振动的周期T ，查出本地重力加速度g ，即可通过gl T π2=计算出摆长l 。

实验八 用直流电桥测量电阻【预习题】1．怎样消除比例臂两只电阻不准确相等所造成的系统误差？答：可以交换0R 和x R ，进行换臂测量，这样最终'00R R R x ⋅=，就与比例臂没有关系了。

【思考题】1．改变电源极性对测量结果有什么影响？答：在调节检流计平衡时，改变极性对未知电阻的测量没有影响。

测量电桥灵敏度时，改变电源极性会改变指针偏转方向，但对偏转格数没有影响。

总之，改变电源极性对测量结果没有影响。

2．影响单臂电桥测量误差的因素有哪些？答： （1）电桥灵敏度的限制，（2）电阻箱各旋钮读数的准确度等级（3）电阻箱各旋钮的残余电阻（接触电阻）实验九 液体粘滞系数的测定【预习题】1．在一定的液体中，若减小小球直径，它下落的收尾速度怎样变化？减小小球密度呢？答：在一定的液体中，小球下落的收尾速度与小球的质量和小球最大截面积有关。

即 23234r r K r V K s m Kv ππρπρ⋅==＝收尾 化简后得： ρr K v 32＝收尾从上式可见，小球的收尾速度与小球半径和密度的平方根成正比，其中K 为比例系数。

2．试分析实验中造成误差的主要原因是什么？若要减小实验误差，应对实验中哪些量的测量方法进行改进？答：在实验中，小球的半径r 和下落速度收尾v 是对粘滞系数η测量误差影响最大的两个因素。

（1）小球直径的测量：因为该量的绝对量值较小，如测量仪器选用不当或测量方法不当都会造成测量的相对误差较大。

应选用规则的小球，小球直径尽量小些。

大学物理，实验报告（包括实验数据及思考题答案）光电效应实验目的(1) 观察光电效现象,测定光电管的伏安特性曲线和光照度与光电流关系曲线;测定截止电压,并通过现象了解其物理意义。

(2) 练习电路的连接方法及仪器的使用; 学习用图像总结物理律。

实验方法原理(1) 光子打到阴极上,若电子获得的能量大于逸出功时则会逸出，在电场力的作用下向阳极运动而形成正向电流。

在没达到饱和前，光电流与电压成线性关系,接近饱和时呈非线性关系,饱和后电流不再增加。

(2) 电光源发光后,其照度随距光源的距离的平方成(r2)反比即光电管得到的光子数与 r2成反比,因此打出的电子数也与r2成反比,形成的饱和光电流也与r2成反比,即 I ∝r-2。

(3) 若给光电管接反向电压u反，在 eU反< mvmax/ 2=eUS时(vmax为具有最大速度的电子的速度) 仍会有电子移动到阳极而形成光电流，当继续增大电压 U反，由于电场力做负功使电子减速，当使其到达阳极前速度刚好为零时 U反=US，此时所观察到的光电流为零，由此可测得此光电管在当前光源下的截止电压US。

实验步骤(1) 按讲义中的电路原理图连接好实物电路图；(2) 测光电管的伏安特性曲线：①先使正向电压加至30伏以上，同时使光电流达最大（不超量程），②将电压从0开始按要求依次加大做好记录；(3) 测照度与光电流的关系：①先使光电管距光源20cm处，适当选择光源亮度使光电流达最大(不超量程)；②逐渐远离光源按要求做好记录；实验步骤(4) 测光电管的截止电压：①将双向开关换向；②使光电管距光源20cm处，将电压调至“0”，适当选择光源亮度使光电流达最大（不超量程），记录此时的光电流I0，然后加反向电压使光电流刚好为“0”，记下电压值US；③使光电管远离光源（光源亮度不变）重复上述步骤作好记录。

数据处理(1) 伏安特性曲线流曲线(3) 零电压下的光电流及截止电压与照度的关系伏安特性曲线照度与光电1. 临界截止电压与照度有什么关系?从实验中所得的结论是否同理论一致?如何解释光的波粒二象性? 答：临界截止电压与照度无关，实验结果与理论相符。

实验一霍尔效应及其应用【预习思考题】1．列出计算霍尔系数、载流子浓度n、电导率σ及迁移率μ的计算公式，并注明单位。

霍尔系数，载流子浓度，电导率，迁移率。

2．如已知霍尔样品的工作电流及磁感应强度B的方向，如何判断样品的导电类型？以根据右手螺旋定则，从工作电流旋到磁感应强度B确定的方向为正向，若测得的霍尔电压为正，则样品为P型，反之则为N型。

3．本实验为什么要用3个换向开关？为了在测量时消除一些霍尔效应的副效应的影响，需要在测量时改变工作电流及磁感应强度B的方向，因此就需要2个换向开关；除了测量霍尔电压，还要测量A、C间的电位差，这是两个不同的测量位置，又需要1个换向开关。

总之，一共需要3个换向开关。

【分析讨论题】1．若磁感应强度B和霍尔器件平面不完全正交，按式（5.2-5）测出的霍尔系数比实际值大还是小？要准确测定值应怎样进行？若磁感应强度B和霍尔器件平面不完全正交，则测出的霍尔系数比实际值偏小。

要想准确测定，就需要保证磁感应强度B和霍尔器件平面完全正交，或者设法测量出磁感应强度B和霍尔器件平面的夹角。

2．若已知霍尔器件的性能参数，采用霍尔效应法测量一个未知磁场时，测量误差有哪些来源？误差来源有：测量工作电流的电流表的测量误差，测量霍尔器件厚度d的长度测量仪器的测量误差，测量霍尔电压的电压表的测量误差，磁场方向与霍尔器件平面的夹角影响等。

实验二声速的测量【预习思考题】1. 如何调节和判断测量系统是否处于共振状态？为什么要在系统处于共振的条件下进行声速测定？答：缓慢调节声速测试仪信号源面板上的“信号频率”旋钮，使交流毫伏表指针指示达到最大（或晶体管电压表的示值达到最大），此时系统处于共振状态，显示共振发生的信号指示灯亮，信号源面板上频率显示窗口显示共振频率。

在进行声速测定时需要测定驻波波节的位置，当发射换能器S1处于共振状态时，发射的超声波能量最大。

若在这样一个最佳状态移动S1至每一个波节处，媒质压缩形变最大，则产生的声压最大，接收换能器S2接收到的声压为最大，转变成电信号，晶体管电压表会显示出最大值。

实验四、波器及其应用1．在示波器状况良好的情况下，荧光屏看不见亮点，怎样才能 找到亮点？显示的图形不清晰怎么办？首先将亮点旋钮调至适中位置,不宜过大,否则损坏荧光屏，也不宜聚焦。

在示波器面板上关掉扫描信号后（如按下x－y键），调节上下位移键或左右位移键。

调整聚焦旋钮，可使图形更清晰。

2．如果正弦电压信号从Y轴输入示波器，荧光屏上要看到正弦波，却只显示一条铅直或水平直线，应该怎样调节才能显示出正弦波？如果是铅直直线，则试检查x方向是否有信号输入。

如x－y键是否弹出，或者（t/div）扫描速率是否在用。

如果是水平直线，则试检查y方向是否信号输入正常。

如（v/div）衰减器是否打到足够档位。

3.观察正弦波图形时，波形不稳定时如何调节？调节（t/div）扫描速率旋钮及（variable)扫描微调旋钮，以及（trig level)触发电平旋钮。

4.观察李萨如图形时，如果只看到铅直或水平直线的处理方法？因为李萨如图形是由示波器x方向的正弦波信号和y方向的正弦波信号合成。

所以，试检查CH1通道中的（v/div)衰减器旋钮或CH2通道中的（v/div)衰减器旋钮。

5.用示波器测量待测信号电压的峰－峰值时，如何准确从示波器屏幕上读数？在读格数前，应使“垂直微调”旋到CAL处。

建议用上下位移（position)旋钮将正弦波的波峰或波谷对齐某一横格再数格数，就不会两头数格时出现太大的误差。

6.用示波器怎样进行时间（周期）的测量？在读格数前，应使“垂直微调”旋到CAL处。

根据屏幕上x轴坐标刻度，读得一个周期始末两点间得水平距离（多少div),如果t/div档示值为0.5ms/div，则周期＝水平距离（div）×0.5ms/div。

7.李萨如图形不稳定怎么办？调节y方向信号的频率使图形稳定。

实验六、霍尔效应（Hall Effect）1、实验过程中导线均接好，开关合上，但Vh无示数，Im和Is示数正常,为什么?（1） Vh组的导线可能接触不良或已断。

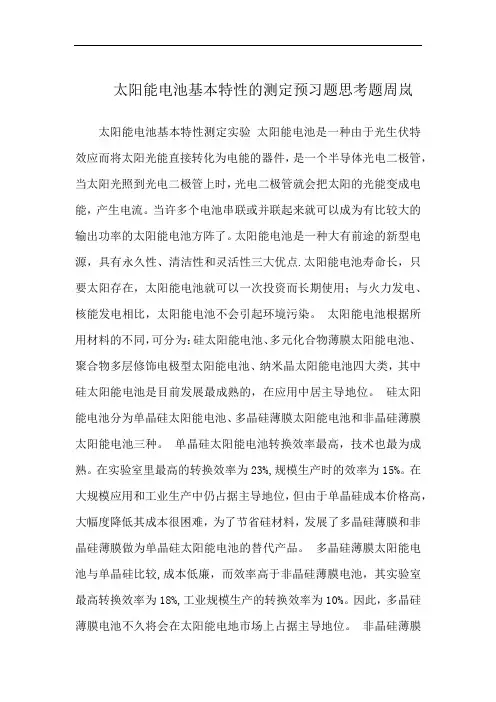

太阳能电池基本特性的测定预习题思考题周岚太阳能电池基本特性测定实验太阳能电池是一种由于光生伏特效应而将太阳光能直接转化为电能的器件，是一个半导体光电二极管，当太阳光照到光电二极管上时，光电二极管就会把太阳的光能变成电能，产生电流。

当许多个电池串联或并联起来就可以成为有比较大的输出功率的太阳能电池方阵了。

太阳能电池是一种大有前途的新型电源，具有永久性、清洁性和灵活性三大优点.太阳能电池寿命长，只要太阳存在，太阳能电池就可以一次投资而长期使用；与火力发电、核能发电相比，太阳能电池不会引起环境污染。

太阳能电池根据所用材料的不同，可分为：硅太阳能电池、多元化合物薄膜太阳能电池、聚合物多层修饰电极型太阳能电池、纳米晶太阳能电池四大类，其中硅太阳能电池是目前发展最成熟的，在应用中居主导地位。

硅太阳能电池分为单晶硅太阳能电池、多晶硅薄膜太阳能电池和非晶硅薄膜太阳能电池三种。

单晶硅太阳能电池转换效率最高，技术也最为成熟。

在实验室里最高的转换效率为23%,规模生产时的效率为15%。

在大规模应用和工业生产中仍占据主导地位，但由于单晶硅成本价格高，大幅度降低其成本很困难，为了节省硅材料，发展了多晶硅薄膜和非晶硅薄膜做为单晶硅太阳能电池的替代产品。

多晶硅薄膜太阳能电池与单晶硅比较,成本低廉，而效率高于非晶硅薄膜电池，其实验室最高转换效率为18%,工业规模生产的转换效率为10%。

因此，多晶硅薄膜电池不久将会在太阳能电地市场上占据主导地位。

非晶硅薄膜太阳能电池成本低重量轻，转换效率较高，便于大规模生产，有极大的潜力。

但受制于其材料引发的光电效率衰退效应，稳定性不高，直接影响了它的实际应用。

太阳能的利用和太阳能电池的特性研究是21 世纪的热门课题，许多发达国家正投入大量人力物力对太阳能接收器进行研究。

我们开设此太阳能电池的特性研究实验，通过实验了解太阳能电池的电学性质和光学性质，并对两种性质进行测量。

该实验作为一个综合设计性的物理实验，联系科技开发实际，有一定的新颖性和实用价值。

实验一霍尔效应及其应用【预习思考题】1.列出计算霍尔系数、载流子浓度n、电导率。

及迁移率u的计算公式，并注明单位。

霍尔系数，载流子浓度，电导率，迁移率。

2.如己知霍尔样品的工作电流及磁感应强度B的方向，如何判断样品的导电类型？以根据右手螺旋定则，从工作电流旋到磁感应强度B确定的方向为正向，若测得的霍尔电压为正，则样品为P型，反之则为N型。

3.本实验为什么要用3个换向开关？为了在测量时消除一•些霍尔效应的副效应的影响，需要在测量时改变工作电流及磁感应强度B的方向，因此就需要2个换向开关；除了测量霍尔电压，还要测量A、C间的电位差，这是两个不同的测量位置，又需要1个换向开关。

总之，一共需要3个换向开关。

【分析讨论题】1.若磁感应强度B和霍尔器件平面不完全正交，按式（5.2-5）测出的霍尔系数比实际值大还是小？要准确测定值应怎样进行？若磁感应强度B和霍尔器件平面不完全正交，则测出的霍尔系数比实际值偏小。

要想准确测定，就需要保证磁感应强度B和霍尔器件平面完全正交，或者设法测量出磁感应强度B 和雷尔器件平面的夹角。

2.若已知霍尔器件的性能参数，采用霍尔效应法测量一个未知磁场时，测量误差有哪些来源？误差来源有：测量工作电流的电流表的测量误差，测量霍尔器件厚度d的长度测量仪器的测量误差，测量霍尔电压的电压表的测量误差，磁场方向与霍尔器件平面的夹角影响等。

实验二声速的测量【预习思考题】1.如何调节和判断测量系统是否处于共振状态？为什么要在系统处于共振的条件下进行声速测定？答：缓慢调节声速测试仪信号源面板上的“信号频率”旋钮，使交流毫伏表指针指示达到最大（或品体管电压表的示值达到最大），此时系统处于共振状态，显示共振发生的信号指示灯亮，信号源面板上频率显示窗I I显示共振频率。

在进行声速测定时需要测定驻波波节的位置，当发射换能器S1处于共振状态时，发射的超声波能量最大。

若在这样一个最佳状态移动S1至每一个波节处，媒质压缩形变最大，则产生的声压最大，接收换能器S2接收到的声压为最大，转变成电信号，晶体管电压表会显示出最大值。

实验十三拉伸法测金属丝得扬氏弹性摸量【预习题】1.如何根据几何光学得原理来调节望远镜、光杠杆与标尺之间得位置关系？如何调节望远镜?答：（1）根据光得反射定律分两步调节望远镜、光杠杆与标尺之间得位置关系。

第一步：调节来自标尺得入射光线与经光杠杆镜面得反射光线所构成得平面大致水平。

具体做法如下：①用目测法调节望远镜与光杠杆大致等高。

②用目测法调节望远镜下得高低调节螺钉,使望远镜大致水平；调节光杠杆镜面得仰俯使光杠杆镜面大致铅直;调节标尺得位置,使其大致铅直;调节望远镜上方得瞄准系统使望远镜得光轴垂直光杠杆镜面。

第二步：调节入射角(来自标尺得入射光线与光杠杆镜面法线间得夹角)与反射角(经光杠杆镜面反射进入望远镜得反射光与光杠杆镜面法线间得夹角）大致相等。

具体做法如下:沿望远镜筒方向观察光杠杆镜面,在镜面中若瞧到标尺得像与观察者得眼睛,则入射角与反射角大致相等。

如果瞧不到标尺得像与观察者得眼睛，可微调望远镜标尺组得左右位置,使来自标尺得入射光线经光杠杆镜面反射后，其反射光线能射入望远镜内.(2)望远镜得调节：首先调节目镜瞧清十字叉丝,然后物镜对标尺得像（光杠杆面镜后面2D处)调焦，直至在目镜中瞧到标尺清晰得像。

2。

在砝码盘上加载时为什么采用正反向测量取平均值得办法？答:因为金属丝弹性形变有滞后效应，从而带来系统误差. 【思考题】1。

光杠杆有什么优点?怎样提高光杠杆测量微小长度变化得灵敏度？答：(1)直观、简便、精度高.(２）因为，即，所以要提高光杠杆测量微小长度变化得灵敏度，应尽可能减小光杠杆长度(光杠杆后支点到两个前支点连线得垂直距离)，或适当增大D（光杠杆小镜子到标尺得距离为Ｄ)。

２。

如果实验中操作无误,得到得数据前一两个偏大,这可能就是什么原因，如何避免？答：可能就是因为金属丝有弯曲。

避免得方法就是先加一两个发码将金属丝得弯曲拉直。

３.如何避免测量过程中标尺读数超出望远镜范围？答：开始实验时，应调节标尺得高低,使标尺得下端大致与望远镜光轴等高，这样未加砝码时从望远镜当中瞧到得标尺读数接近标尺得下端,逐渐加砝码得过程中瞧到标尺读数向上端变化。

大学物理实验思考题答案实验一：用三线摆测物体的转动惯量1. 是否可以测摆动一次的时间作周期值？为什么？答：不可以。

因为一次测量随机误差较大，多次测量可减少随机误差。

2. 将一半径小于下圆盘半径的圆盘，放在下圆盘上，并使中心一致，讨论此时三线摆的周期和空载时的周期相比是增大、减小还是不一定？说明理由。

答：当两个圆盘的质量为均匀分布时，与空载时比较，摆动周期将会减小。

因为此时若把两盘看成为一个半径等于原下盘的圆盘时，其转动惯量I0小于质量与此相等的同直径的圆盘，根据公式(3-1-5)，摆动周期T0将会减小。

3. 三线摆在摆动中受空气阻尼，振幅越来越小，它的周期是否会变化？对测量结果影响大吗？为什么？答：周期减小，对测量结果影响不大，因为本实验测量的时间比较短。

[实验二]金属丝弹性模量的测量1. 光杠杆有什么优点，怎样提高光杠杆测量的灵敏度?本帖隐藏的内容需要回复才可以浏览答：优点是：可以测量微小长度变化量。

提高放大倍数即适当地增大标尺距离D或适当地减小光杠杆前后脚的垂直距离b，可以提高灵敏度，因为光杠杆的放大倍数为2D/b。

2. 何谓视差，怎样判断与消除视差?答：眼睛对着目镜上、下移动，若望远镜十字叉丝的水平线与标尺的刻度有相对位移，这种现象叫视差，细调调焦手轮可消除视差。

3. 为什么要用逐差法处理实验数据?答：逐差法是实验数据处理的一种基本方法，实质就是充分利用实验所得的数据，减少随机误差，具有对数据取平均的效果。

因为对有些实验数据，若简单的取各次测量的平均值，中间各测量值将全部消掉，只剩始末两个读数，实际等于单次测量。

为了保持多次测量的优越性，一般对这种自变量等间隔变化的情况，常把数据分成两组，两组逐次求差再算这个差的平均值。

[实验三]随机误差的统计规律1. 什么是统计直方图? 什么是正态分布曲线?两者有何关系与区别?本帖隐藏的内容需要回复才可以浏览答：对某一物理量在相同条件下做n次重复测量，得到一系列测量值，找出它的最大值和最小值，然后确定一个区间，使其包含全部测量数据，将区间分成若干小区间，统计测量结果出现在各小区间的频数M，以测量数据为横坐标，以频数M为纵坐标，划出各小区间及其对应的频数高度，则可得到一个矩形图，即统计直方图。

大学物理实验报告思考题答案【篇一：大学物理实验思考题答案及解析】>1．在示波器状况良好的情况下，荧光屏看不见亮点，怎样才能找到亮点？显示的图形不清晰怎么办？首先将亮点旋钮调至适中位置,不宜过大,否则损坏荧光屏，也不宜聚焦。

在示波器面板上关掉扫描信号后（如按下x－y键），调节上下位移键或左右位移键。

调整聚焦旋钮，可使图形更清晰。

2．如果正弦电压信号从y轴输入示波器，荧光屏上要看到正弦波，却只显示一条铅直或水平直线，应该怎样调节才能显示出正弦波？如果是铅直直线，则试检查x方向是否有信号输入。

如x－y键是否弹出，或者（t/div）扫描速率是否在用。

如果是水平直线，则试检查y方向是否信号输入正常。

如（v/div）衰减器是否打到足够档位。

3.观察正弦波图形时，波形不稳定时如何调节？调节（t/div）扫描速率旋钮及（variable)扫描微调旋钮，以及（trig level)触发电平旋钮。

4.观察李萨如图形时，如果只看到铅直或水平直线的处理方法？因为李萨如图形是由示波器x方向的正弦波信号和y方向的正弦波信号合成。

所以，试检查ch1通道中的（v/div)衰减器旋钮或ch2通道中的（v/div)衰减器旋钮。

5.用示波器测量待测信号电压的峰－峰值时，如何准确从示波器屏幕上读数？在读格数前，应使“垂直微调”旋到cal处。

建议用上下位移（position)旋钮将正弦波的波峰或波谷对齐某一横格再数格数，就不会两头数格时出现太大的误差。

6.用示波器怎样进行时间（周期）的测量？7.李萨如图形不稳定怎么办？调节y方向信号的频率使图形稳定。

实验六、霍尔效应（hall effect）1、实验过程中导线均接好，开关合上，但vh无示数，im和is示数正常,为什么?（1） vh组的导线可能接触不良或已断。

仔细检查导线与开关连接以及导线是否完好正常。

（2）vh的开关可能接触不良。

反复扳动开关看是否正常。

（3）可能仪器的显示本身有问题。

实验三十三全息照相【预习题】1．普通照相和全息照相的区别在哪里？答：普通照相底片上记录的图象只反映了物体上各点发光的强弱变化，也就是只记录了物光的振幅和频率信息，而丢失了物光相位信息，所以在照相纸上显示的只是物体的二维平面像，丧失了物体的三维特征。

全息照相与普通照相完全不同，它不用透镜或其他成像装置，而是利用光的干涉，把光波的振幅和位相信息全部记录了下来。

并且在一定条件下，得到的全息图还能将所记录的全部信息完全再现出来，因而再现的像是一个逼真的三维立体像。

2．全息照相的两个过程是什么？怎样才能把物光的全部信息同时记录下来呢？答：全息照相的两个过程是拍摄与再现。

全息照相不用透镜或其他成像装置，而是利用光的干涉，把物光的振幅和位相信息全部记录了下来。

3．如何获得全息图的再现像？答：将全息图放在拍摄时的底片夹上，将扩束后的激光以参考光相同的角度照射全息图，透过全息图朝原来拍摄时放置物体的方向看去，就能看到与原物形象完全一样的立体虚像。

4．为什么物光和参考光的光程要大致相等即光程差要尽量的小?答：保证物光波和参考光波有良好的相干性。

【思考题】1．拍摄一张高质量的全息图应注意哪些问题?答：为保证全息照片的质量，各光学元件应保持清洁。

若光学元件表面被污染或有灰尘，应按实验室规定方法处理，切忌用手、手帕或纸片等擦拭。

2．绘出拍摄全息图的基本光路，说明拍摄时的技术要求。

答：①拍摄全息图的基本光路如下：②拍摄时的技术要求，主要有：（1）全息实验台的防震性能要好。

（2）要有好的相干光源。

同时要求物光波和参考光波的光程尽量相等，光程差尽量小，以保证物光波和参考光波有良好的相干性。

（3）物光和参考光的光强比要合适，一般选择1：2到1：5之间为宜。

两者间的夹角在30到90度之间。

3．全息图的主要特点是什么？答：全息图上记录的是物光和与参考光相干涉时，形成的不规则干涉条纹。

条纹的形状与被拍摄物体没有任何几何相似性，而图上任何一小部分都包含着整个物体的信息。

竭诚为您提供优质文档/双击可除大学物理实验报告思考题答案大全篇一：大学物理实验报告答案大全(实验数据及思考题答案全包括)大学物理实验报告答案大全（实验数据及思考题答案全包括）伏安法测电阻实验目的(1)利用伏安法测电阻。

(2)验证欧姆定律。

(3)学会间接测量量不确定度的计算；进一步掌握有效数字的概念。

实验方法原理根据欧姆定律，R??，如测得u和I则可计算出R。

值得注意的是，本实验待测电阻有两只，一个阻值相对较大，一个较小，因此测量时必须采用安培表内接和外接两个方式，以减小测量误差。

实验装置待测电阻两只，0～5mA电流表1只，0－5V电压表1只，0～50mA 电流表1只，0～10V电压表一只，滑线变阻器1只，DF1730sb3A稳压源1台。

实验步骤本实验为简单设计性实验，实验线路、数据记录表格和具体实验步骤应由学生自行设计。

必要时，可提示学生参照第2章中的第2.4一节的有关内容。

分压电路是必须要使用的，并作具体提示。

(1)根据相应的电路图对电阻进行测量，记录u值和I值。

对每一个电阻测量3次。

(2)计算各次测量结果。

如多次测量值相差不大，可取其平均值作为测量结果。

(3)如果同一电阻多次测量结果相差很大，应分析原因并重新测量。

数据处理(1)由u?umax??1.5%，得到；u1??0.15V,u2??0.075V(2)由I?Imax??1.5%，得到I1??0.075mA,I2??0.75mA；22)??(，求得uR1?9??101??,uR2??1?；(3)再由uR?3VI(4)结果表示R1?(2.92??0.09)??103??,R2??(44??1)??光栅衍射实验目的(1)了解分光计的原理和构造。

(2)学会分光计的调节和使用方法。

(3)观测汞灯在可见光范围内几条光谱线的波长实验方法原理若以单色平行光垂直照射在光栅面上，按照光栅衍射理论，衍射光谱中明条纹的位置由下式决定：=dsinψk=±kλ(a+b)sinψk如果人射光不是单色，则由上式可以看出，光的波长不同，其衍射角也各不相同，于是复色光将被分解，而在中央k=0、ψ=0处，各色光仍重叠在一起，形成中央明条纹。

实验十三 拉伸法测金属丝的扬氏弹性摸量【预习题】1．如何根据几何光学的原理来调节望远镜、光杠杆和标尺之间的位置关系？如何调节望远镜？答：（1）根据光的反射定律分两步调节望远镜、光杠杆和标尺之间的位置关系。

第一步：调节来自标尺的入射光线和经光杠杆镜面的反射光线所构成的平面大致水平。

具体做法如下：①用目测法调节望远镜和光杠杆大致等高。

②用目测法调节望远镜下的高低调节螺钉，使望远镜大致水平；调节光杠杆镜面的仰俯使光杠杆镜面大致铅直；调节标尺的位置，使其大致铅直；调节望远镜上方的瞄准系统使望远镜的光轴垂直光杠杆镜面。

第二步：调节入射角（来自标尺的入射光线与光杠杆镜面法线间的夹角）和反射角（经光杠杆镜面反射进入望远镜的反射光与光杠杆镜面法线间的夹角）大致相等。

具体做法如下：沿望远镜筒方向观察光杠杆镜面，在镜面中若看到标尺的像和观察者的眼睛，则入射角与反射角大致相等。

如果看不到标尺的像和观察者的眼睛，可微调望远镜标尺组的左右位置，使来自标尺的入射光线经光杠杆镜面反射后，其反射光线能射入望远镜内。

（2）望远镜的调节：首先调节目镜看清十字叉丝，然后物镜对标尺的像（光杠杆面镜后面2D 处）调焦，直至在目镜中看到标尺清晰的像。

2．在砝码盘上加载时为什么采用正反向测量取平均值的办法？答：因为金属丝弹性形变有滞后效应，从而带来系统误差。

【思考题】1．光杠杆有什么优点？怎样提高光杠杆测量微小长度变化的灵敏度？答：（1）直观 、简便、精度高。

（2）因为D x b L 2∆=∆，即bD L x 2=∆∆，所以要提高光杠杆测量微小长度变化的灵敏度L x ∆∆，应尽可能减小光杠杆长度b （光杠杆后支点到两个前支点连线的垂直距离），或适当增大D （光杠杆小镜子到标尺的距离为D ）。

2．如果实验中操作无误，得到的数据前一两个偏大，这可能是什么原因，如何避免？答：可能是因为金属丝有弯曲。

避免的方法是先加一两个发码将金属丝的弯曲拉直。

3．如何避免测量过程中标尺读数超出望远镜范围？答：开始实验时，应调节标尺的高低，使标尺的下端大致与望远镜光轴等高，这样未加砝码时从望远镜当中看到的标尺读数接近标尺的下端，逐渐加砝码的过程中看到标尺读数向上端变化。

实验十三拉伸法测金属丝的扬氏弹性摸量【预习题】1．如何根据几何光学的原理来调节望远镜、光杠杆和标尺之间的位置关系？如何调节望远镜？答：（1）根据光的反射定律分两步调节望远镜、光杠杆和标尺之间的位置关系。

第一步：调节来自标尺的入射光线和经光杠杆镜面的反射光线所构成的平面大致水平。

具体做法如下：①用目测法调节望远镜和光杠杆大致等高。

②用目测法调节望远镜下的高低调节螺钉，使望远镜大致水平；调节光杠杆镜面的仰俯使光杠杆镜面大致铅直；调节标尺的位置，使其大致铅直；调节望远镜上方的瞄准系统使望远镜的光轴垂直光杠杆镜面。

第二步：调节入射角（来自标尺的入射光线与光杠杆镜面法线间的夹角）和反射角（经光杠杆镜面反射进入望远镜的反射光与光杠杆镜面法线间的夹角）大致相等。

具体做法如下：沿望远镜筒方向观察光杠杆镜面，在镜面中若看到标尺的像和观察者的眼睛，则入射角与反射角大致相等。

如果看不到标尺的像和观察者的眼睛，可微调望远镜标尺组的左右位置，使来自标尺的入射光线经光杠杆镜面反射后，其反射光线能射入望远镜内。

（2）望远镜的调节：首先调节目镜看清十字叉丝，然后物镜对标尺的像（光杠杆面镜后面2D处）调焦，直至在目镜中看到标尺清晰的像。

2．在砝码盘上加载时为什么采用正反向测量取平均值的办法？答：因为金属丝弹性形变有滞后效应，从而带来系统误差。

【思考题】1．光杠杆有什么优点？怎样提高光杠杆测量微小长度变化的灵敏度？答：（1）直观、简便、精度高。

（2）因为L x，即x 2D，所以要提高光杠杆测量微b 2D L b小长度变化的灵敏度x，应尽可能减小光杠杆长度b（光杠杆后L支点到两个前支点连线的垂直距离），或适当增大D（光杠杆小镜子到标尺的距离为D）。

2．如果实验中操作无误，得到的数据前一两个偏大，这可能是什么原因，如何避免？答：可能是因为金属丝有弯曲。

避免的方法是先加一两个发码将金属丝的弯曲拉直。

3．如何避免测量过程中标尺读数超出望远镜范围？答：开始实验时，应调节标尺的高低，使标尺的下端大致与望远镜光轴等高，这样未加砝码时从望远镜当中看到的标尺读数接近标尺的下端，逐渐加砝码的过程中看到标尺读数向上端变化。

大学物理实验报告答案大全（实验数据及思考题答案全包括）伏安法测电阻实验目的(1) 利用伏安法测电阻。

(2) 验证欧姆定律。

(3) 学会间接测量量不确定度de计算；进一步掌握有效数字de概念。

实验方法原理根据欧姆定律，IR = U ，如测得U 和I 则可计算出R。

值得注意de是，本实验待测电阻有两个，一个阻值相对较大，一个较小，因此测量时必须采用安培表内接和外接两个方式，以减小测量误差。

实验装置待测电阻两个，O～5mA电流表1 个，O－5V 电压表1 个，O～5OmA电流表1 个，O～1OV 电压表一个，滑线变阻器1 个，DF173OSB3A稳压源1 台。

实验步骤本实验为简单设计性实验，实验线路、数据记录表格和具体实验步骤应由学生自行设计。

必要时，可提示学生参照第2 章中de第2.4 一节de有关内容。

分压电路是必须要使用de，并作具体提示。

(1) 根据相应de电路图对电阻进行测量，记录U 值和I 值。

对每一个电阻测量3 次。

(2) 计算各次测量结果。

如多次测量值相差不大，可取其平均值作为测量结果。

(3) 如果同一电阻多次测量结果相差很大，应分析原因并重新测量。

数据分析处理测量次数1 2 3U1 /V 5.4 6.9 8.5I1 /mA 2.OO 2.6O 3.2OR1 / Ω 27OO 2654 2656测量次数1 2 3U2 /V 2.O8 2.22 2.5OI2 /mA 38.O 42.O 47.OR2 / Ω 54.7 52.9 53.2(1) 由. % max ΔU =U ×1 5 ，得到U O.15V , 1 Δ = U O O75V Δ 2 = . ；(2) 由. % max ΔI = I ×1 5 ，得到I O.O75mA, 1 Δ = I O 75mA Δ 2 = . ；(3) 再由2 23 3( ) ( )IIVu R U RΔ Δ= + ，求得9 1O Ω 1Ω 211 = × = R R u , u ；(4) 结果表示= (2.92 ± O.O9)×1O Ω, = (44 ±1)Ω 231 R R光栅衍射实验目的(1) 了解分光计de原理和构造。

大学物理实验教材课后思考题答案一、转动惯量：1．由于采用了气垫装置，这使得气垫摆摆轮在摆动过程中受到的空气粘滞阻尼力矩降低至最小程度，可以忽略不计。

但如果考虑这种阻尼的存在，试问它对气垫摆的摆动（如频率等）有无影响？在摆轮摆动中，阻尼力矩是否保持不变？答：如果考虑空气粘滞阻尼力矩的存在，气垫摆摆动时频率减小，振幅会变小。

（或者说对频率有影响，对振幅有影响）在摆轮摆动中，阻尼力矩会越变越小。

2．为什么圆环的内、外径只需单次测量？实验中对转动惯量的测量精度影响最大的是哪些因素？答：圆环的内、外径相对圆柱的直径大很多，使用相同的测量工具测量时，相对误差较小，故只需单次测量即可。

（对测量结果影响大小）实验中对转动惯量测量影响最大的因素是周期的测量。

（或者阻尼力矩的影响、摆轮是否正常、平稳的摆动、物体摆放位置是否合适、摆轮摆动的角度是否合适等）3．试总结用气垫摆测量物体转动惯量的方法有什么基本特点？答：原理清晰、结论简单、设计巧妙、测量方便、最大限度的减小了阻尼力矩。

三、混沌思考题1.有程序（各种语言皆可）、K值的取值范围、图 +5分有程序没有K值范围和图 +2分只有K值范围 +1分有图和K值范围 +2分2.（1）．混沌具有内在的随机性：从确定性非线性系统的演化过程看，它们在混沌区的行为都表现出随机不确定性。

然而这种不确定性不是来源于外部环境的随机因素对系统运动的影响，而是系统自发产生的（2）．混沌具有分形的性质（3）．混沌具有标度不变性（4）．混沌现象还具有对初始条件的敏感依赖性：对具有内在随机性的混沌系统而言，从两个非常接近的初值出发的两个轨线在经过长时间演化之后，可能变得相距“足够”远，表现出对初值的极端敏感，即所谓“失之毫厘，谬之千里”。

答对2条以上+1分，否则不给分，只举例的不给分。

四、半导体PN 结（1）用集成运算放大器组成电流一电压变换器测量11610~10--A 电流，有哪些优点?答：具有输入阻抗低、电流灵敏度高、温漂小、线性好、设计制作简单、结构牢靠等优点。
