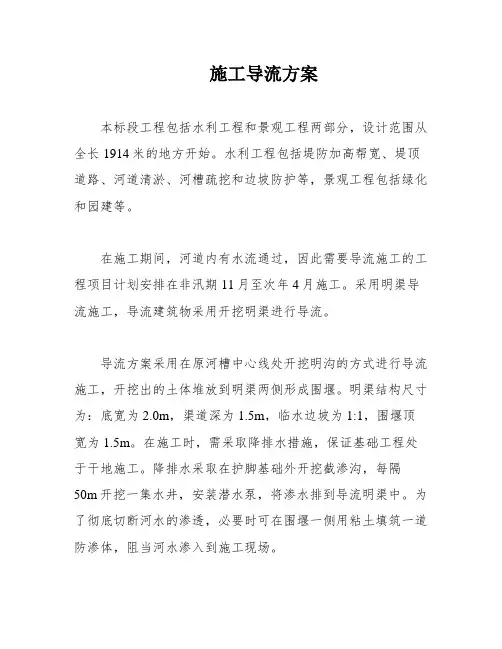

施工导流方案本标段工程包括水利工程和景观工程两部分，设计范围从全长1914米的地方开始。
水利工程包括堤防加高帮宽、堤顶道路、河道清淤、河槽疏挖和边坡防护等，景观工程包括绿化和园建等。
在施工期间，河道内有水流通过，因此需要导流施工的工程项目计划安排在非汛期11月至次年4月施工。
采用明渠导流施工，导流建筑物采用开挖明渠进行导流。
导流方案采用在原河槽中心线处开挖明沟的方式进行导流施工，开挖出的土体堆放到明渠两侧形成围堰。
明渠结构尺寸为：底宽为2.0m，渠道深为1.5m，临水边坡为1:1，围堰顶宽为1.5m。
在施工时，需采取降排水措施，保证基础工程处于干地施工。
降排水采取在护脚基础外开挖截渗沟，每隔50m开挖一集水井，安装潜水泵，将渗水排到导流明渠中。
为了彻底切断河水的渗透，必要时可在围堰一侧用粘土填筑一道防渗体，阻当河水渗入到施工现场。
围堰安排专人进行巡视，尤其是下雨时，加强巡查。
另外准备1000个编织袋，以防河水突涨时，用编织袋装土，码放在围堰靠近临河侧，当做子埝，防止河水通过堰顶灌进作业区。
为了合理利用资源，避免浪费，将工程划分成工区，每个工区长度约为500m，施工时，先从上游往下游进行，每个工区先进行下部的护脚基础施工，等护脚基础完成，并超过设计河底1m时，即可转入下一个工区进行施工，科学合理分配使用资源。
导流工程的设计和施工应满足主体工程施工需要，根据主体工程的施工工期要求，安排导流工程开始施工的时间、完成导流工程的时间和基坑开挖等主体工程开始施工的进度计划。
本工程计划在非汛期进行施工，以缩短工期并保证施工任务的完成。
为此，各主体需要在一个枯水期内完成全部施工任务。
根据实测和径流分析，我们拟采用明渠导流施工。
具体来说，在河道中心处开挖导流明渠，并在坡脚处开挖一截渗沟，将原河床及基础渗出的水集中起来，用水泵排到导流明渠中，以保证基坑处于干地，创造干地施工条件。
待基础部分全部按照设计图纸施工完成后，我们将用挖掘机拆除围堰。
施工导流措施费1. 引言在进行建筑施工或公共工程时，施工期间可能会对周围道路、行人和交通产生一定的影响。
此时，需要采取一些导流措施来保证施工期间的交通畅通和安全。
这些导流措施需要进行相关费用的支出，即施工导流措施费。
本文将从以下几个方面对施工导流措施费进行介绍：施工导流措施费的定义、费用计算方式、费用管理和支付方式。
2. 施工导流措施费的定义施工导流措施费是指在建筑施工或公共工程期间，为了保证交通畅通和安全所采取的导流措施所涉及的费用。
导流措施可能包括但不限于：设置交通标志、引导标线、设置临时路障、设置临时交通信号灯等，这些措施可以有效地指引行人和交通流向安全的方向，减少交通事故的发生。
3. 费用计算方式施工导流措施费的计算方式通常是根据具体施工方案来确定的。
计算方法可能根据施工措施的类型和施工地点的特殊情况而有所不同。
下面是一些常见的费用计算方式：3.1 固定费用有些施工导流措施费会按固定费用进行计算，无论项目的规模大小或施工时间的长短都不会变化。
3.2 变动费用还有一些施工导流措施费是根据实际施工情况的变化而动态调整的。
例如，施工期间交通流量的增加或减少可能会导致费用的调整。
3.3 工程量法工程量法是一种常见的施工导流措施费的计算方式。
通过根据实际施工过程中所采取的导流措施的类型和数量，计算出相应的费用，并进行支付。
4. 费用管理为了保证施工导流措施费的合理支出和管理，需要建立相应的费用管理机制。
4.1 预算编制施工导流措施费的预算编制是整个费用管理的起点。
预算编制应该根据具体施工方案和导流措施的类型、数量以及施工时间进行合理估算。
4.2 费用核实在施工过程中，应进行费用核实，确保实际支出的费用与预算相符合，以避免费用过高或过低的情况。
4.3 费用审批施工导流措施费的支出需要经过相关部门的审批程序，以确保费用的合理性和合规性。
4.4 费用记录和报销在施工导流措施费的管理中，需要对相关费用进行记录和报销，以便后续的审计和查核。
第1篇一、施工导流工程的概念施工导流工程是指在水利工程施工过程中，为创造干地施工条件，采用围堰等工程措施，将水流引向预定的泄水建筑物，以保证主体建筑物能在干地上施工和施工期不影响或尽可能少影响水资源的综合利用。
二、施工导流工程的方法1.全段围堰法导流：适用于河床狭窄、基坑工作量不大、水深、流急难于实现分期导流的地方。
全段围堰法导流包括明渠导流、隧洞导流、涵管导流、渡槽导流等。
2.分段围堰法导流：适用于河床宽阔、流量大、施工期较长的工程，尤其在通航河流和冰凌严重的河流上。
分段围堰法导流包括束窄河床导流和通过已建或在建的建筑物导流。
三、施工导流工程的设计与实施1.设计：施工导流工程的设计主要包括以下几个方面：（1）掌握并分析河流的水文特性和工程地点的气象、地形、地质等基本资料；（2）选定导流时段、设计标准、导流流量、导流方式及导流建筑物类型；（3）拟定导流建筑物的修建顺序、拆除围堰及封堵导流建筑物的施工方法；（4）制定拦洪渡汛和基坑排水措施；（5）确定施工期通航、过水、供水等综合利用措施。
2.实施：施工导流工程的实施主要包括以下几个方面：（1）围堰施工：根据设计要求，施工围堰，形成干地施工条件；（2）导流建筑物施工：按照设计要求，施工导流建筑物，如明渠、隧洞、涵管等；（3）拦洪渡汛和基坑排水：根据设计要求，制定拦洪渡汛和基坑排水措施，确保工程安全；（4）施工期通航、过水、供水：根据设计要求，确定施工期通航、过水、供水等综合利用措施。
四、施工导流工程的意义1.确保工程安全：施工导流工程可以有效避免水流对施工的不利影响，确保工程安全；2.缩短工期：合理的施工导流工程可以加快施工进度，缩短工期；3.降低成本：合理的施工导流工程可以降低施工成本，提高经济效益。
总之，施工导流工程是水利工程施工中的一项重要环节，对于工程的安全、进度和经济效益具有重要意义。
在实际施工过程中，应根据工程特点和设计要求，选择合适的施工导流方法，确保工程顺利进行。
第1篇一、工程背景随着我国水利工程建设事业的不断发展，施工导流工程作为水利工程施工的重要组成部分，其方案设计直接关系到工程的安全、质量和进度。
本方案针对某水利工程项目，结合工程实际情况，制定合理的施工导流工程方案。
二、工程概况本工程位于我国某地区，属于中型水利工程。
工程主要包括大坝、溢洪道、引水隧洞等建筑物。
工程总库容为XXX万立方米，设计洪水标准为XX年一遇，施工导流标准为XX年一遇。
三、施工导流工程方案1. 导流方式根据工程特点和施工条件，本工程采用河床内导流方式，具体分为以下两个阶段：（1）初期导流：在施工准备阶段，采用临时导流隧洞进行导流，隧洞断面尺寸为X×X米，进口高程为XX米，出口高程为XX米。
（2）后期导流：在主体工程施工过程中，采用永久导流隧洞进行导流，隧洞断面尺寸为X×X米，进口高程为XX米，出口高程为XX米。
2. 导流建筑物（1）临时导流隧洞：隧洞采用全断面开挖，洞身采用钢筋混凝土衬砌，衬砌厚度为XX厘米。
隧洞进出口采用浆砌石护坡，防止水流冲刷。
（2）永久导流隧洞：隧洞采用全断面开挖，洞身采用钢筋混凝土衬砌，衬砌厚度为XX厘米。
隧洞进出口采用浆砌石护坡，防止水流冲刷。
3. 导流泄水建筑物（1）临时导流泄水建筑物：在施工准备阶段，采用临时导流明渠进行泄水，明渠宽度为X米，深度为X米。
（2）永久导流泄水建筑物：在主体工程施工过程中，采用永久导流明渠进行泄水，明渠宽度为X米，深度为X米。
4. 导流标准根据工程特点和施工条件，本工程导流标准为XX年一遇，设计流量为XX立方米/秒。
四、施工导流措施1. 导流施工期间，加强导流建筑物的观测，确保导流安全。
2. 定期清理导流隧洞和明渠，防止淤积，确保导流效果。
3. 施工过程中，加强导流泄水建筑物的检查和维护，确保泄水通畅。
4. 加强导流施工期间的安全生产管理，确保施工人员生命安全。
五、结论本施工导流工程方案充分考虑了工程实际情况，合理选择了导流方式和导流建筑物，确保了导流工程的安全、质量和进度。
解析施工导流风险分析与计算雨补水库在云南省红河州境内，距离弥勒县弥阳镇12公里处，它被当地人称为是云南的小三峡。
是一座以灌溉为主、并兼用于防洪、发电和旅游等公共效益的中型水库。
这是一座人工与自然融合相当完美的水库，每年都会吸引大量的游客来水库观光，欣赏这里的优秀的生态环境和自然风光。
雨补水库因为地处于低纬度的高原盆地，低处河谷丘陵地带，所以在这里每年温差非常小，但是每天的日温差却非常大，可以达到早上温度25℃，但是到了晚上却只有2℃的情况。
雨补水库多年平均降水量都在900mm以上，从5月开始到10月是这里的雨季，湿度高达74%。
水库河道全长73km且由于河谷狭长，是典型的“V”型河槽。
对于雨补水库的水利枢纽工程，导流明渠和上流围堰是两道重要的工序。
导流工程可以为施工创造干地条件，上流围堰可以保证施工期间坝体的稳定。
一、施工导流施工导流在修筑水利水电工程中，是为了让水位降低露出水中建筑物，让施工人员在干地条件下进行施工。
大致方式是在上游处合理选择位置，建造上流围堰，通过围堰来保护基坑，并将水流引向预定的下流河段。
（一）导流概况雨补水库枢纽工程在水库上游右岸建造输水隧洞和导流泄洪隧洞，在左岸建造敞开式的溢洪道。
导流隧洞的设置根据输水隧洞设置，将两洞设置为平行，平行距离设置为27m，两洞口的高差为19m，全场为480m。
在出口段形成一个宽3m，墙高为3.7m的无压洞。
由于施工导流围堰将会设于水库上游的坝上，所以导流明渠将连接导流隧洞进口。
（二）导流方式由于雨补水库大坝地处于河谷狭长地带，所以根据大坝地质条件，可设计为粘土心墙风化料坝，而施工导流方式则采用隧洞式导流。
另外由于坝体高度不高，且施工场地狭窄，所以施工中可能遇到困难，比如枢纽的布置存在难度。
所以应该采用隧洞式导流与后期泄洪相结合的处理方式。
（三）施工导流的危险性施工导流工作由于在水坝上流河段进行，所以由于地貌、气象的随机性，我们会很难确定天然河流中的洪水过程和洪峰流量。
某水利枢纽工程施工导流建筑物为5级，根据《水利水电工程施工组织设计规范》SL303-2004初步确定导流标准为5年一遇（P=20%）,5年一遇枯水期洪峰流量为80m3/s，洪水历时为24小时；采用全段围堰（挡枯水期洪水）泄洪洞导流围堰为不过水土石围堰,初步确定泄洪洞底高程663m宽4-6m，高5-7米，洞长400米；试根据拟定的泄洪洞尺寸计算堰前最高水位及最大下泄流量。
假设泄洪洞底坡为0.005，出口为自由出流。
分析：Z-V关系曲线（或Z-F关系曲线）；洪水标准及相应设计洪水过程线；拟定的泄洪建筑物型式与尺寸，并推求q-V关系；水库汛期的控制运行规则；初始边界条件（包括起调水位、初始库容、初始下泄流量）。
水位～库容关系曲线表671100690168067213169117706731666922035674206693224067525169424626763016952701677357696296867841869732686794840查魏璇主编《水利水电工程施工组织设计指南》中隧洞导流水力计算水位-泄量关系。
解：1.根据题意及条件绘制Z-V关系曲线如下图2.洪水标准及洪水过程线洪水标准（P=20%）T（h）Q(m3/s)T（h）Q(m3/s)T（h）Q(m3/s) 009781816151066191121511562083301248215443134222355314342326651528241775162488017203. 拟定的泄洪建筑物型式与尺寸及相应得水力计算，并推求q-V关系该泄洪建筑物为矩形泄洪洞，拟定其宽为5m，高为5m，泄洪洞底高程663m，过水面积A=25m²。
因为隧洞为自由出流判别式如下：无压流H/D<1.2有压流H/D>1.5半有压流或半有压与有压交替的不稳定流 1.2<H/D<1.5式中H----从隧洞进口断面底部算起的上游水头，m。

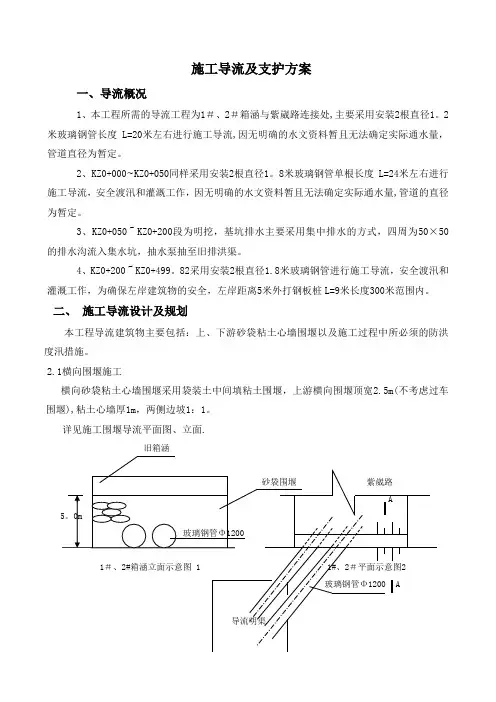

施工导流及支护方案一、导流概况1、本工程所需的导流工程为1＃、2＃箱涵与紫崴路连接处,主要采用安装2根直径1。
2米玻璃钢管长度L=20米左右进行施工导流,因无明确的水文资料暂且无法确定实际通水量，管道直径为暂定。
2、KZ0+000~KZ0+050同样采用安装2根直径1。
8米玻璃钢管单根长度L=24米左右进行施工导流，安全渡汛和灌溉工作，因无明确的水文资料暂且无法确定实际通水量,管道的直径为暂定。
3、KZ0+050～KZ0+200段为明挖，基坑排水主要采用集中排水的方式，四周为50×50的排水沟流入集水坑，抽水泵抽至旧排洪渠。
4、KZ0+200～KZ0+499。
82采用安装2根直径1.8米玻璃钢管进行施工导流，安全渡汛和灌溉工作，为确保左岸建筑物的安全，左岸距离5米外打钢板桩L=9米长度300米范围内。
二、施工导流设计及规划本工程导流建筑物主要包括：上、下游砂袋粘土心墙围堰以及施工过程中所必须的防洪度汛措施。
2.1横向围堰施工横向砂袋粘土心墙围堰采用袋装土中间填粘土围堰，上游横向围堰顶宽2.5m(不考虑过车围堰),粘土心墙厚1m，两侧边坡1：1。
详见施工围堰导流平面图、立面.旧箱涵上游侧下游侧A—-A剖面3（1＃、2＃箱涵、KZ0+000~KZ0+050处与旧涵洞连接断面）注:（）内为KZ0+000～KZ0+050与旧涵洞管道尺寸2。
2纵向管道施工KZ0+200~KZ0+334。
89Φ1200（Φ1800)玻璃钢管管道剖面图示4钢板桩之间连接形式KZ0+200～KZ0+449.82段导流和左岸钢板桩支断面示意图5KZ0+499.82 砂袋围堰2根Φ1800玻璃钢管KZ0+334。
89拟建挡墙前沿线左岸钢板桩支护线KZ0+200 砂袋围堰KZ0+200~KZ0+449。
82段导流和左岸钢板桩支平面示意图62。
3基坑排水基坑排水工作分：施工初期排水（包括基坑积水、降水、围堰及基础渗水)和施工过程中的经常性排水(包括围堰及基础渗水、降水和施工废水).本工程采用围堰保护下全断面施工，基坑开挖后排水主要是围堰形成后基坑水,利用四台HL150—210—18离心水泵进行抽水,基坑积水考虑2天排干。
某水利枢纽工程施工导流建筑物为5级，根据《水利水电工程施工组织设计规范》SL303-2004初步确定导流标准为5年一遇（P=20%）,5年一遇枯水期洪峰流量为80m3/s，洪水历时为24小时；
采用全段围堰（挡枯水期洪水）泄洪洞导流围堰为不过水土石围堰,初步确定泄洪洞底高程663m宽4-6m，高5-7米，洞长400米；
试根据拟定的泄洪洞尺寸计算堰前最高水位及最大下泄流量。
假设泄洪洞底坡为0.005，出口为自由出流。
分析：Z-V关系曲线（或Z-F关系曲线）；
洪水标准及相应设计洪水过程线；
拟定的泄洪建筑物型式与尺寸，并推求q-V关系；
水库汛期的控制运行规则；
初始边界条件（包括起调水位、初始库容、初始下泄流量）。
水位～库容关系曲线表
查魏璇主编《水利水电工程施工组织设计指南》中隧洞导流水力计算水位-泄量关系。
解：1.根据题意及条件绘制Z-V关系曲线如下图
2.洪水标准及洪水过程线
3. 拟定的泄洪建筑物型式与尺寸及相应得水力计算，并推求q-V关系
该泄洪建筑物为矩形泄洪洞，拟定其宽为5m，高为5m，泄洪洞底高程663m，过水面积A=25m²。
因为隧洞为自由出流判别式如下：
无压流H/D<1.2
有压流H/D>1.5
半有压流或半有压与有压交替的不稳定流 1.2<H/D<1.5
式中H----从隧洞进口断面底部算起的上游水头，m。
D----洞径（圆形）或洞高（矩形），m。
上述判别条件仅供初步判别时参考使用，重要的工程应通过实验验证。
临界底坡的计算可由均匀流方程和临界水深水力关系式联立求解而得。
当h0=hc时，A0=Ac，C0=Cc，R0=Rc，i=hc。
Q=AcCcRcic
αQ2g=Ac3Bc
以上两式联解可得：
ic=gαCc2χcBc=9.81×151×83.792×5=4.19×10-3
又i=0.005>ic=0.004则底坡为陡坡，泄洪能力不受洞长的影响，
（1）水力计算：
①当0﹤H﹤6m时，H/D<1.2此时为无压流；
短洞水力计算：
Q=δsmb2gH32(δs=1,m=0.33)
式中b----矩形断面宽度（当过水断面为非矩形时，b=ωkhk）,m;
hk----临界水深，m；
ωk----相应临界水深时的过水断面面积，m2；
H----从隧洞进口断面底板高程算起的上游水头，m；
m----流量系数(一般取0.32~0.36)；
δs----淹没系数。
短洞水力计算结果见下表：
②当6＜H＜7.5m时，1.2<H/D<1.5此时半有压流或半有压与有压交替的不
稳定流；
过水能力的计算式：
Q=μω2g(H-ηD) (μ=0.576,η=0.715)
式中ω----为隧洞断面面积，
D-----为隧洞高度，m；
μ、η----流量系数和洞口收缩系数，见下表。
计算结果见下表：
③当H﹥7.5m时，H/D>1.5此时为有压流。
自由出流：
Q=μω2g(H-hp) (μ=0.68,hp=0.5D)
式中μ----流量系数；
ω----隧洞出口断面面积，m2
H----上游水头，m；
h p----隧洞出口断面水流平均势能，m。
令h p=βD ,β=0.5～0.85，若出口水流直接入大气，则β=0.5，若出口是水平扩散段，则
β=0.85，若出口是斜坡扩散段，则β=0.5～0.85。
当隧洞沿程不变，流量系数为：
μ=11+ξ+2gC2L4R=11+1+2×9.81×40083.792×4×1.67=0.68
C=1nR1/6=10.013×1.671/6=83.79m1/2/s
式中ξ----从进口到出口局部损失系数之和，可查有关的水力计算手册或根据模型实验确定；
C----谢才系数；
R----水力半径，m；
L----隧洞总长，m。
根据有压流，无压流，半有压的状态，得出不同水头对应的相应出流量q。
某水力枢纽
的q=f(V)关系计算表如下：
某水库q=f（v）关系计算表
-
由于泄洪隧洞无闸控制，起调水位与防洪限制水位取与洞底齐平，663.00m。
相应的库容为2万m3，下泄量与为零。
通过洪水过程线计算时段平均的入库流量和时段平均入库水量。
又根据
12Q1+Q2∆t-12q1+q2∆t=V2-V1和q=f(v) 逐时段试算下泄过程q-t。
从上表中第1栏，第2栏，可绘制入库洪水流量过程线Q-t; 第1栏，第5栏,可以绘制下泄流量过程线。
最大下泄流量发生在t=9.5h的时候正好Q-t,q-t,曲线有交点，即满足条件。
某水库设计洪水过程线与下泄流量过程线。
