专接本施工网络计划习题

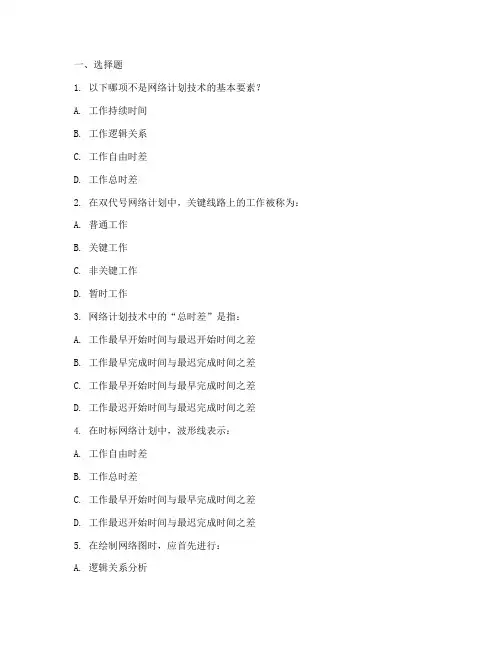

一、选择题1. 以下哪项不是网络计划技术的基本要素？A. 工作持续时间B. 工作逻辑关系C. 工作自由时差D. 工作总时差2. 在双代号网络计划中，关键线路上的工作被称为：A. 普通工作B. 关键工作C. 非关键工作D. 暂时工作3. 网络计划技术中的“总时差”是指：A. 工作最早开始时间与最迟开始时间之差B. 工作最早完成时间与最迟完成时间之差C. 工作最早开始时间与最早完成时间之差D. 工作最迟开始时间与最迟完成时间之差4. 在时标网络计划中，波形线表示：A. 工作自由时差B. 工作总时差C. 工作最早开始时间与最早完成时间之差D. 工作最迟开始时间与最迟完成时间之差5. 在绘制网络图时，应首先进行：A. 逻辑关系分析B. 项目分解C. 确定排列方式D. 编制施工方案二、填空题1. 网络计划技术是一种用于______和______的定量方法。

2. 在双代号网络计划中，关键线路上的工作被称为______。

3. 网络计划技术中的“总时差”是指______。

4. 在时标网络计划中，波形线表示______。

5. 在绘制网络图时，应首先进行______。

三、简答题1. 简述网络计划技术的基本原理。

答：网络计划技术是一种用于进度计划和进度控制的定量方法。

它以工程项目的施工过程为研究对象，将工程项目的施工过程分解成若干项工作，并确定它们之间的逻辑关系，进而绘制成网络图。

通过网络图，可以计算出各项工作的最早开始时间、最迟开始时间、最早完成时间、最迟完成时间、总时差和自由时差等时间参数，为工程项目的进度计划和进度控制提供依据。

2. 简述双代号网络计划的关键线路确定方法。

答：双代号网络计划的关键线路确定方法有以下几种：（1）利用标号法：从网络图的终点节点开始，逆向计算各项工作的最早开始时间、最迟开始时间、最早完成时间、最迟完成时间、总时差和自由时差，找出总时差为零的工作，连接这些工作，即为关键线路。

（2）利用标号法：从网络图的起点节点开始，正向计算各项工作的最早开始时间、最迟开始时间、最早完成时间、最迟完成时间、总时差和自由时差，找出总时差为零的工作，连接这些工作，即为关键线路。

网络计划习题 Revised by BETTY on December 25,2020工程网络计划有关时间参数的计算典型例题例题1：某工程双代号网络计划如下图所示（单位：天）。

该网络计划的关键线路为（）。

A．①→③→⑤→⑥B．①→③→④→⑤→⑥和①→②→③→④→⑤→⑥C．①→②→⑤→⑥和①→②→③→④→⑥D．①→②→③→⑤→⑥例题2：[背景]某施工企业与业主签订了某工程的施工承包。

经审核批准的施工进度计划如下图所示（时间单位：天）。

根据上述背景资料，回答下列第1～4小题：第1小题：双代号网络图中虚箭线表示（）。

A．资源消耗程度B．工作的持续时间C．工作之间的逻辑关系D．非关键工作第2小题：监理工程师审核批准的施工进度计划工期是（）天。

A．210 B．245 C．280 D．300【正确答案】D第3小题：上述施工网络计划中，外装修作业的最早开始时间和最迟开始时间分别是（）。

A．185和205B．185和235C．205和235D．235和255第4小题：上述施工网络计划中，电梯安装及调试工作的总时差为（）天。

A．30 B．60 C．90 D．120【正确答案】C例题3：某分部工程双代号网络计划如下图所示，其中关键工作有（）。

A．工作B B．工作C C．工作F D．工作E E．工作H 某施工，有 3个主要施工过程，节拍为：支模板——2周，绑钢筋——2工程网络计划有关时间参数的计算典型例题例题1：某工程双代号网络计划如下图所示（单位：天）。

该网络计划的关键线路为（）。

A．①→③→⑤→⑥B．①→③→④→⑤→⑥和①→②→③→④→⑤→⑥C．①→②→⑤→⑥和①→②→③→④→⑥D．①→②→③→⑤→⑥【正确答案】B【答案解析】按工作计算法可知，总工期为14天，关键线路为：①→③→④→⑤→⑥和①→②→③→④→⑤→⑥两条。

参见教材P128.例题2：[背景]某施工企业与业主签订了某工程的施工承包。

经审核批准的施工进度计划如下图所示（时间单位：天）。

一、单项选择题1．如果 A 、B 两项工作的最早开始时间分别为第 6 天和第 7 天，它们的持续时间分别为 4 天和 5 天，则它们共同紧后工作 C 的最早开始时间为第 ( C )天。

A． 10 B． 11 C． 12 D． 132．在某工程的网络计划中，如果工作 X 的总时差和自由时差分别为 8 天和4 天，监理工程师检查实际进度时发现，该工作的持续时间延长了 2 天，则说明工作 X 的实际进度 ( D ) 。

A．既影响总工期，也影响其后续工作B．不影响总工期，但其后续工作的最早开始时间将延迟 2 天C．影响总工期，总工期拖延 2 天D．既不影响总工期，又不影响其后续工作3 ．在网络计划中，若某项工作拖延使得总工期要延长，那么为了保证工期符合原计划，( C )。

A．应调整该工作的紧后工作C．应调整该工作的紧前工作B．应调整该工作的平行工作D．应调整所有工作4．已知工作 A 的紧后工作是 B 和 C，工作 B 的最迟开始时间为 14，最早开始时间为 10；工作C 的最迟完成时间为 16，最早完成时间为 14；工作 A 的自由时差为 5 天，则工作 A 的总时差为(B)天。

A． 5 B． 7 C． 9 D． 115．某双代号网络图如下图所示，工作 D 的总时差和自由时差分别为( B) 。

A． 2 天和 1 天C． 1 天和 2 天B． 2 天和 2 天D． 1 天和 1 天6．在工程网络计划中，判别关键工作的条件是该工作 ( D )。

A．最迟开始时间与最早结束时间差值最小B．与其紧前工作之间的时间间隔为零C．与其紧后工作之间的时间间隔为零D．最迟开始时间与最早开始时间的差值最小7．某双代号网络图有 A 、B 、C 、D 、E 五项工作，其中 A 、B 完成后 D 开始，B 、C 完成后 E 开始。

能够正确表达上述逻辑关系的图形是( D)。

A．图 1 B．图 2 C．图 3 D．图 4 8．某工程单代号网络计划如下图所示，其关键线路为( C )。

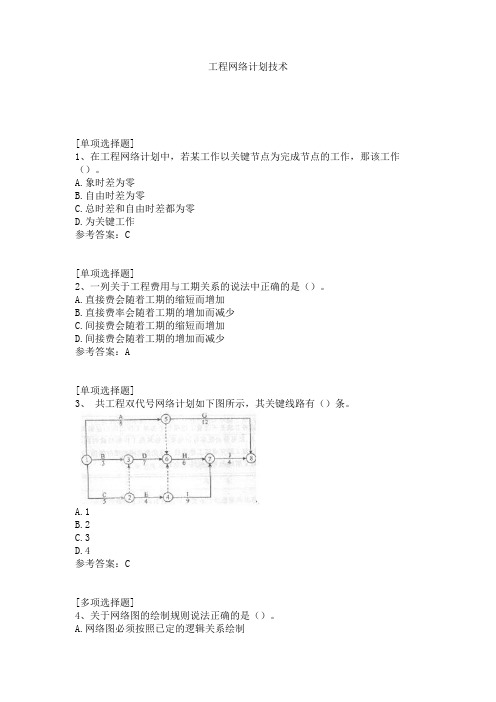

工程网络计划技术[单项选择题]1、在工程网络计划中，若某工作以关键节点为完成节点的工作，那该工作（）。

A.象时差为零B.自由时差为零C.总时差和自由时差都为零D.为关键工作参考答案：C[单项选择题]2、一列关于工程费用与工期关系的说法中正确的是（）。

A.直接费会随着工期的缩短而增加B.直接费率会随着工期的增加而减少C.间接费会随着工期的缩短而增加D.间接费会随着工期的增加而减少参考答案：A[单项选择题]3、共工程双代号网络计划如下图所示，其关键线路有（）条。

A.1B.2C.3D.4参考答案：C[多项选择题]4、关于网络图的绘制规则说法正确的是（）。

A.网络图必须按照已定的逻辑关系绘制B.网路图中严禁出现不应出现箭头指向左方的水平箭线和循环回路C.网络图中严禁出现双向箭头和无箭头的连线D.网络图中严禁出现没有箭尾节点的箭线和没有箭头节点的箭线E.网络图中严禁出现工作箭线的交叉参考答案：A,B,C,D[多项选择题]5、某分部工程双代号网络计划如下图所示，图中的错误有（）。

A.工作代号重复B.节点编号有误C.多个起点节点D.多个终点节点E.存在循环回路参考答案：B,D[单项选择题]6、在工程网络计划中，关键工作是指（）的工作。

A.最迟完成时间与最早完成时间的差值最小B.双代号网络计划中开始节点和完成节点均为关键节点C.双代号时标网络计划中无波形线D.单代号网络计划中时间间隔为零参考答案：A参考解析：本题考核的知识点为确定关键线路和关键工作。

在双代号网络计划中，关键线路上的节点称为关键节点。

关键工作两端的节点必为关键节点，但两端为关键节点的工作不一定是关键工作。

关键节点的最迟完成时间与最早完成时间的差值最小。

[单项选择题]7、在工程网络计划中，关键线路是指（）的线路。

A.双代号时标网络计划中无波形线B.单代号网络计划中由关键工作组成C.双代号网络计划中由关键节点组成D.双代号网络计划中无虚箭线参考答案：A参考解析：本题考核的知识点为工程网络计划中的关键线路的判断。

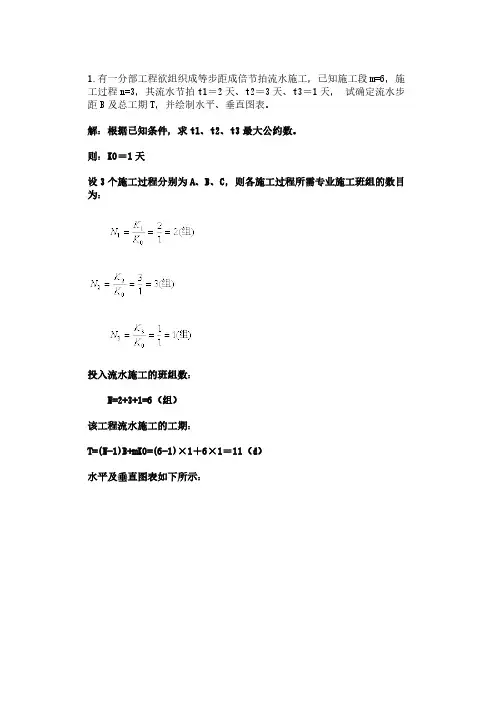

1.有一分部工程欲组织成等步距成倍节拍流水施工，已知施工段m=6，施工过程n=3，其流水节拍t1＝2天、t2＝3天、t3＝1天，试确定流水步距B 及总工期T，并绘制水平、垂直图表。

解：根据已知条件，求t1、t2、t3最大公约数。

则：K0＝1天设3个施工过程分别为A、B、C，则各施工过程所需专业施工班组的数目为：投入流水施工的班组数：N=2+3+1=6（组）该工程流水施工的工期：T=(N-1)B+mK0=(6-1)×1＋6×1＝11（d）水平及垂直图表如下所示：2．某工程的流水施工参数为：m=6，n=4，Di 如下表。

试组织流水施工方案。

解：可采用分别流水方式。

⑴确定流水步距：∴ K Ⅱ,Ⅲ＝5（天） ∴ K Ⅱ,Ⅲ＝5（天）∴ K Ⅲ,Ⅳ＝3（天）⑵确定工期：⑶绘制水平图表：①K Ⅰ,Ⅱ： 4，7，9，12，14，17 2，6， 9，11，14，18 － 4，5，3， 3， 3， 3，-18 － ②K Ⅱ,Ⅲ：2，6，9，11，14，18 3，6， 8，10，13，16 2，3，3， 3， 4， 5，-16 ③K Ⅲ,Ⅳ： 3，6，8，10，13，16 3，7，11，13，17，21 － 3，3，1， -1， 0， -1，（天））（）（344424433551111,=++++++++=-++=∑∑∑∑=-=+CZ D K T zh m i zh i n j j j3．某基础工程分三段施工，其施工过程及流水节拍为：挖槽—2天，打灰土垫层—1天，砌砖基础—3天，回填土—2天。

试绘出其双代号网络图。

解：【解题注意】对于有多个层段流水施工的网络图，其中间行的节点易由于多进多出而造成逻辑关系错误。

因此常需要增加一些虚箭线和节点来断开无逻辑关12 。

示。

系工作之间的联系，避免引起错误，如图中③→⑤、⑥→⑨、⑩→○Array4、按表给出的逻辑关系绘制双代号网络图，并用图上计算法计算各工作的时间参数，找出关键线路（用双箭线标出），说明计算工期。

第3章网络计划技术试题及答案一、单项选择题1.双代号网络计划中（B ）表示前面工作的结束和后面工作的开始。

A 起始节点B 中间节点C终止节点D虚拟节点2.网络图中有n条关键线路，那么这n条关键线路持续时间之和（A ）。

A 相同B 不相同C有一条最长的D以上都不对3．单代号网络计划的起点节点可（A ）。

A 有一个虚拟B 有两个C有多个D编号最大4．在时标网络计划中，垂直“波折线”表示（B ）。

A 工作持续时间B 虚工作C前后工作时间间隔D总时差5．时标网络计划与一般网络计划相比，其优点是（D ）。

A 能进行时间参数的计算B 能确定关键线路C能计算时差D能增加网络的直观性6．（B ）为零的工作肯定在关键线路上。

A 自由时差B 总时差C持续时间D以上三者均7．在工程网络计划中，判别关键工作的条件是该工作（D ）。

A 自由时差最小B 与其紧后工作之间的时间间隔为零C持续时间最长D最早开始时间等于最迟开始时间8. 当双代号网络计划的计算工期等于计划工期时，对关键工作的错误提法是（C ）。

A 关键工作的自由时差为零B 相邻两项关键工作之间的时间间隔为零C关键工作的持续时间最长D关键工作的最早开始时间与最迟开始时间相等9. 网络计划工期优化的目的是为了缩短（B ）。

A 计划工期B 计算工期C要求工期D合同工期10. 工程双代号网络计划的计划工期等于计算工期，且工作M的完成节点为关键节点，则该工作（ B ）A 为关键工作B 自由时差等于总时差C自由时差为零D自由时差小于总时差11.双代号网络图的三要素是指（C ）。

A.节点、箭线、工作时间B.紧前工作、紧后工作、关键线路C.工作、节点、线路D.工期、关键线路、非关键线路12．利用工作的自由时差，其结果是（A ）。

A.不会影响紧后工作，也不会影响工期B.不会影响紧后工作，但会影响工期C.会影响紧后工作，但不会影响工期D.会影响紧后工作和工期13．下列（ D ）说法是错误的。

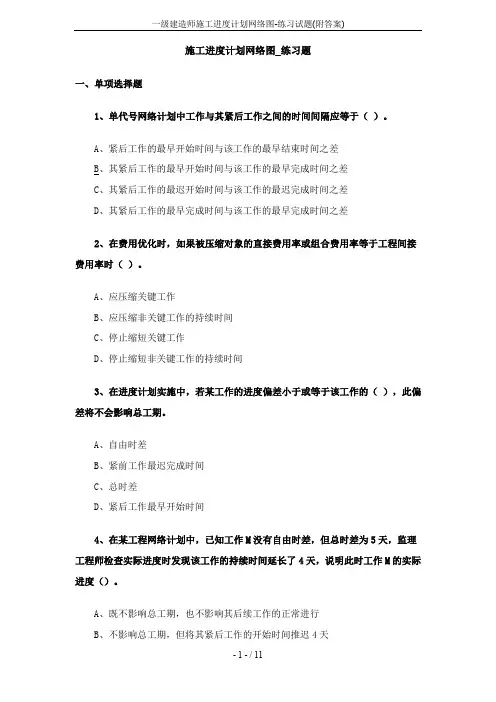

施工进度计划网络图_练习题一、单项选择题1、单代号网络计划中工作与其紧后工作之间的时间间隔应等于（）。

A、紧后工作的最早开始时间与该工作的最早结束时间之差B、其紧后工作的最早开始时间与该工作的最早完成时间之差C、其紧后工作的最迟开始时间与该工作的最迟完成时间之差D、其紧后工作的最早完成时间与该工作的最早完成时间之差2、在费用优化时，如果被压缩对象的直接费用率或组合费用率等于工程间接费用率时（）。

A、应压缩关键工作B、应压缩非关键工作的持续时间C、停止缩短关键工作D、停止缩短非关键工作的持续时间3、在进度计划实施中，若某工作的进度偏差小于或等于该工作的（），此偏差将不会影响总工期。

A、自由时差B、紧前工作最迟完成时间C、总时差D、紧后工作最早开始时间4、在某工程网络计划中，已知工作M没有自由时差，但总时差为5天，监理工程师检查实际进度时发现该工作的持续时间延长了4天，说明此时工作M的实际进度（）。

A、既不影响总工期，也不影响其后续工作的正常进行B、不影响总工期，但将其紧后工作的开始时间推迟4天C、将使总工期延长4天，但不影响其后续工作的正常进行D、将其后续工作的开始时间推迟4天，并使总工期延长1天5、某分部工程的双代号网络图如下图所示，错误之处是（）。

A、节点编号不对B、有多余虚工作C、存在循环回路D、有多个起点节点6、对某网络计划在某时刻进行检查，发现工作A尚需作业天数为4天，该工作到计划最迟完成时间尚需3天，则该工作（）。

A、可提前1天完成B、正常C、影响总工期1天D、影响总工期3天7、在工程建设中，通货膨胀属于进度控制常见因素的（）。

A、政策因素B、社会环境因素C、资金因素D、组织管理因素8、关于双代号网络计划中的虚箭线，下列说法中不正确的是（）。

A、虚箭线主要用来表达相关工作的逻辑关系B、虚箭线所代表的工作不消耗时间C、虚箭线代表的可能是虚工作也可能是实工作D、虚箭线所代表的工作不消耗资源9、关于自由时差和总时差，下列说法错误的是（）。

例题1、某工程双代号时标网络计划如下图所示，其中工作B的总时差和自由时差( )。

A. 均为1周B. 分别为3周和1周C. 均为3周D. 分别为4周和3周答案：B. 分别为3周和1周。

解析：首先确定B的自由时差为1；然后分析B的总时差：一项工作的总时差等于其紧后工作的总时差加上两者之间的时间间隔之和的最小值。

B的总时差等于其紧后工作E的总时差加上B和E之间的时间间隔1（B箭杆上波形线长度），E的总时差等于2（由它的紧后工作H、J分析得出），所以，B的总时差＝2＋1＝3。

【例题2】在上图所示双代号时标网络计划中，如果C、E、H三项工作因共用一台施工机械而必须顺序施工，则该施工机械在现场的最小闲置时间为( )周。

A. 4B. 3C. 2D. 1答案：C解析：图中C的总时差为2周，其后续工作J和G各有2周总时差，可令其晚开工2周，最迟完成时间为第4周，与E最早开始时间相同，E的最早完成时间第8周与关键工作H 开始时间第10周相差2周，施工机械闲置共计2周。

故答案应为C。

【例题3】在双代号时标网络计划中，关键线路是指( )。

A. 没有虚工作的线路B．由关键节点组成的线路C．没有波形线的线路D．持续时间最长工作所在的线路答案:C【例题4】已知某工程双代号网络计划的计算工期为130天。

如果计划工期为135天，则关键线路上( )。

A．相邻工作之间时间间隔为零B．工作的自由时差为零C．工作的总时差为零D．节点最早时间等于最迟时间答案：A解析：选项A对。

从网络计划的终点节点开始，逆着箭线方向依次找出相邻两项工作之间时间间隔为零的线路就是关键线路。

选项B错。

既然“相邻工作之间时间间隔为零”，肯定自由时差就应为零,但是最后工作的自由时差不为零。

选项C错。

根据总时差的定义：网络计划终点节点n所代表的工作的总时差应等于计划工期与计算工期之差（135-130=5）。

所以终点节点的总时差就不为零。

选项D错。

只有TC=Tp时，关键节点的最早时间等于最迟时间。
