OLED 讲义

Yellow: >30,000hrs (initial brightness ~100cd/m2, Sanyo Electric)
Blue: >8,000hrs (initial brightness ~100cd/m2, Idemutsu Kosan)
Red： >14,000hrs (initial brightness ~200cd/m2, Toray)
有机发光显示技术
•1基本概念 •2有机发光显示技术发展过程 •3有机发光材料 •4有机发光显示器件工艺技术 •5有机发光显示器件驱动技术 •6新型有机发光显示若干关键技术
彩色化，高分辨（隔离柱），寿命，器件效率（功耗） ITO薄膜技术，发光材料纯化技术，OLEDoS（微显示）， AMOLED（有源），FOLED（软屏），WOLED（白光）。
1 有机发光显示基本概念
显示技术背景
发光型
显示器
受光型
CRT(阴极射线管) PDP(等离子显示器) FED(场发射显示器) LED(发光二极管) OLED(有机发光显示器) VFD(真空荧光显示器)
LCD(液晶显示器) ECD(电致变色显示器)
平板显示器
1 有机发光显示基本概念
学科发展背景
有机电子学(Organic Electronics)：研究有机材料的电子过 程与有机材料光电子特性的科学。
尺寸：显示屏对角15.1英吋 驱动：低温多晶硅TFT有源驱动 点阵：1024×768（XGA ）
2.3 OLED 发展现状
2003年1月9 日,索尼展示了24 英寸有机发光显
示器 。
2.3 OLED 发展现状
中国大陆OLED发展状况
Visionox Technology

（2）2002－2005年： 成长阶段 这个阶段人们将能广泛接触到带有OLED的产品，包括车
载显示器，PDA、手机、DVD、数码相机、头盔用微显 示器和家电产品。产品正式走入市场，主要是进入传统 LCD、VFD等显示领域 仍以无源驱动、单色或多色显示、10英寸以下面办为主， 但有源驱动的、全彩色和10英寸以上面板也开始投入使 用。
目前国际上OLED技术发展有以下几个重要趋势： （1) 开发新型高效稳定得OLED有机材料，进一步提
高器件性能
（2)改善生产工艺，提高器件稳定性和成品率，以保 证产品推向市场后的竞争力
（3)研制彩色显示屏及相关驱动电路 （4)为了实现大面积显示，研发有源驱动的OLED显
示器
２．ＯＬＥＤ显示原理
（２）载流子迁移：注入的电子和空穴分别从电子输送 层和空穴输送层向发光层迁移
（３）载流子复合：电子和空穴复合产生激子 （４）激子迁移：激子在电场作用下迁移，能量传递给
发光分子，并激发电子从基态跃迁到激发态 （５）电致发光：激发态能量通过辐射跃迁产生光子
3.OLED分类
根据材料不同OLED可以分为两大类： 聚合物器件（PLED）和小分子器件 ＯＬＥＤ按照驱动方式不同也可分为两种：
直到1987年伊士曼柯达公司的C.W. Tang及Steve Van Slyke等人发明以真空蒸镀法制成多层式结构的的OLED 器件后，研究开发才活越起来。
同年，英国剑桥大学卡文迪许实验室的Jeremy Burroughes证明高分子有机聚合物也有电致发光效应。
1990年英国剑桥大学的Friend等人成功的开发出以涂布 方式将多分子应用在OLED上，即Polymer（多聚物， 聚和物） LED，亦称PLED。不但再次引发第二次研究热 潮，更确立了OLED在二十一世纪产业中所占的重要地位

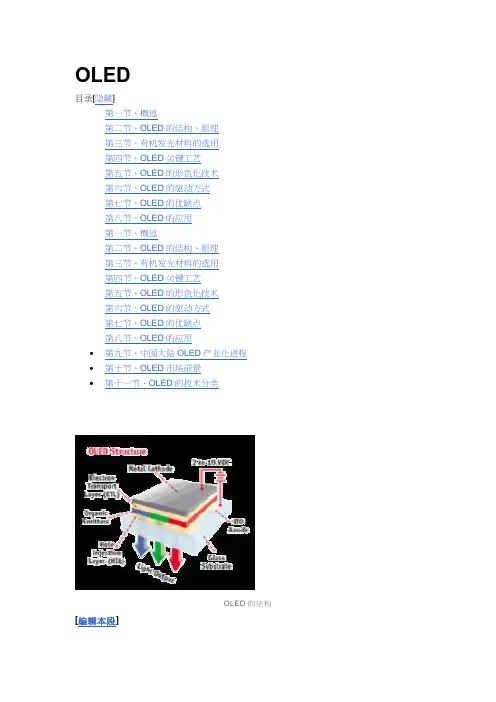

OLED目录[隐藏]第一节、概述第二节、OLED的结构、原理第三节、有机发光材料的选用第四节、OLED关键工艺第五节、OLED的形色化技术第六节、OLED的驱动方式第七节、OLED的优缺点第八节、OLED的应用第一节、概述第二节、OLED的结构、原理第三节、有机发光材料的选用第四节、OLED关键工艺第五节、OLED的形色化技术第六节、OLED的驱动方式第七节、OLED的优缺点第八节、OLED的应用∙第九节、中国大陆OLED产业化进程∙第十节、OLED市场前景∙第十一节、OLED的技术分类OLED的结构[编辑本段]第一节、概述清达光电256*64点阵OLEDOLED，即有机发光二极管（Organic Light-Emitting Diode），又称为有机电激光显示（Organic Electro luminesence Display, OELD）。

因为具备轻薄、省电等特性，因此从2003年开始，这种显示设备在MP3播放器上得到了广泛应用，而对于同属数码类产品的DC与手机，此前只是在一些展会上展示过采用OLED屏幕的工程样品，还并未走入实际应用的阶段。

但OLED屏幕却具备了许多LCD不可比拟的优势，因此它也一直被业内人士所看好。

OLED显示技术与传统的LCD显示方式不同，无需背光灯，采用非常薄的有机材料涂层和玻璃基板，当有电流通过时，这些有机材料就会发光。

而且OLED显示屏幕可以做得更轻更薄，可视角度更大，并且能够显著节省电能。

目前在OLED的二大技术体系中，低分子OLED技术为日本掌握，而高分子的P LEDLG手机的所谓OEL就是这个体系，技术及专利则由英国的科技公司CDT掌握，两者相比PLED产品的彩色化上仍有困难。

而低分子OLED则较易彩色化，不久前三星就发布了65530色的手机用OLED。

不过，虽然将来技术更优秀的OLED会取代TFT等LCD，但有机发光显示技术还存在使用寿命短、屏幕大型化难等缺陷。

Be系螯合物
♦ 高亮度： – 18,000cd/m2 ♦ 问题： – 稀有金属 – 剧毒
CdSe纳米晶体—高分子有机材料
♦ 将CdSe（硒化镉）纳米晶溶于二甲苯溶
剂
1. 直接涂布于ITO之上 2. 先在ITO上涂布PPV，之后涂布CdSe涂层
♦ 涂层厚度： – CdSe：几十纳米 – PPV：～100nm
积层型OLED的结构
（－）
♦ ITO：
Indium Tin Oxide ，此 玻璃为LCD 制造所用
（＋）
OLED的发光过程
♦ 电子和空穴从阴、阳极向有机物注入； ♦ 在电场作用下电子、空穴在有机物中迁
移； ♦ 迁移的电子和空穴相遇结合产生激子； ♦ 激子发生迁移； ♦ 由激子激发产生发光。
有机分子的激发—辐射过程
几个典型 空穴传输 材料结构
电子传输材料
♦ PBD ♦ OCD-7 ♦ TAZ ♦ Alq（兼作发光材料）
OLED中的电子传输材料与电 子感光材料的性能同异
1. 相同：对于电子有一定的传输能力（后
者要求高）
2. 相异： ♦ 成膜性好，易于加工 ♦ 稳定性好，不易与发光层反应生成激基复 合物
载流子传输材料的其它判据
对于载流子传输材料的基本要求
♦ 易于由电极注入载流子 ♦ 易于向发光层传输、注入载流子 ♦ 能够阻挡发光层传送的载流子 ♦ 不能传递发光层的激发能量 ♦ 不能与发光层形成激基复合物(exciplex) ♦ 用真空蒸发法易于形成致密薄膜
几种常用的空穴传输材料
♦ PVK ♦ 三苯甲烷系列化合物 ♦ 氧化二偶氮系列化合物 ♦ 吡唑啉系列化合物 ♦ 联氨系列化合物 ♦ TPD ♦ 星状物
关于OLED的内部量子效率
