纬地命令集合

一、平面设计(假设，平面线形在地形图上已经选好）1。

1 补充(重要):项目管理菜单：项目——项目管理命令：HPM首次安装纬地系统后,第一次加载时系统会提示用户指定当前项目或新建项目。

选择新建项目后，系统提示用户输入项目名称、路径以及平面曲线数据文件名。

用户也可新建目录路径，以保证一个项目的所有数据全部存放于同一个目录下。

输入完成后，用户便可以利用“主线平面设计”或“立交平面设计”功能开始进行该项目的平面设计等工作.一般情况下，对于一条公路的施工图设计任务，项目管理中可能需要添加以下数据文件:平面曲线数据文件（*.pm)平面交点数据文件（＊.jd）纵断面地面线数据文件（*。

dmx)横断面地面线数据文件（*。

hdm）纵断面设计数据文件（＊.zdm）超高渐变数据文件（*.sup）路幅宽度数据文件(*.wid)桩号序列数据文件（＊.sta）路基设计中间数据文件(＊。

lj)设计参数控制文件（＊.ctr）挡墙设计文件（*。

dq）——设有挡土墙的情况下至少需要设置以下项目属性：项目名称及路径公路等级类别超高旋转方式加宽渐变方式断链位置（设有断链时）纬地系统的“项目管理器”对话框如图1—1所示.在纬地“项目管理器”对话框的“项目文件"菜单中，用户可以“打开项目”，也可以在此处“新建项目”。

当点取对话框中“文件”选项后,将出现一个项目的所有数据文件列表如图1-1数据文件的添加和重新指定，如果欲删除该文件，则直接将该文件名删除即可，执行编辑菜单下的“编辑文件”命令(或直接双击该文件类型名称）可打开该文件的文本格式进行查看和编辑.图1-1-1当用户选取对话框中“属性”选项，对话框切换到如图1-2所示本项目的属性设置页，用户可以查看本项目的名称、项目类型和设计的起终点桩号等,同时也可以修改所输出图表的“项目标识”和“桩号小数精度"。

断链的设置也在此选项中进行，使用“编辑”菜单中的“添加断链”、“删除断链"、“前移断链”和“后移断链”命令，可完成任意多级断链的添加和修改。

数据输入平面设计步骤及图表打印、平面移线、卵形曲线和大头曲线设计一、输入平面设计数据一种是“平面数据导入/导出”对话框中输入；另一种方法则是在纬地系统的数据编辑器里面按照一定的格式输入平面设计数据，这里的数据编辑器也可以是windows操作系统自带的记事本等工具，只要是保存为纯文本格式即可，下面分别做以介绍。

法（1）在“平面数据导入/导出”对话框中输入点击“数据”菜单下的“平面数据导入/导出”命令，系统弹出“平面数据导入/导出”对话框图1－4各栏目的数据输入说明如下：1）起始桩号：输入本项目的路线起点桩号，纬地中的桩号录入均为纯数据格式，不能加入其它字符。

如起点桩号为K0+000，则输入0，如起点桩号为K2+500，则输入2500。

2）起点X、Y坐标：输入起点的测量坐标，如果外业测量中没有坐标，可以输入一个任意的假设X、Y坐标。

注意坐标值宜输入较大的数值，避免坐标可能会产生负值，因为路线可能往坐标值减少的方向前进，而坐标取值一般都是正数。

1输入，用小数点分割度和分秒，如115°03′25.5″则输入115.03255，又如30°则输入30即可。

如果外业中没有测量方位角，也可以输入一个大概估计的方位角，当然输入任意角度也可以。

4）数据格式：系统支持输入“交点间距”或“交点桩号”两种格式.交点编号：输入路线起点、各交点号和终点的名称和编号。

注意输入时可不带“JD”两个字符，在平面标注交点时，系统会自动加上“JD”，如“JD1”则输入1。

5）交点间距或交点桩号：按照选择的数据格式，输入交点间距或交点桩号。

注意：如果路线测量中存在虚交或者断链，则必须选择交点间距的数据模式，因为虚交点不存在交点桩号，而断链以后的桩号是路线测量的表面桩号，并非按路线实际距离推算的连续桩号，所以不能采用交点桩号的数据格式。

6）圆曲线半径：输入每个交点转角设置的曲线半径。

路线终点的半径一栏则输入0。

7）交点转角：输入每个交点的转角，数据格式同3）中起始方位角的格式，(左负右正).路线终点的转角输入0。

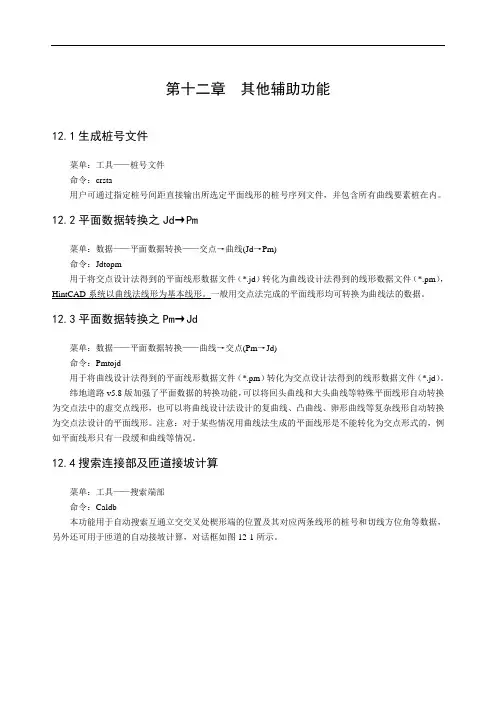

第十二章其他辅助功能12.1生成桩号文件菜单：工具——桩号文件命令：crsta用户可通过指定桩号间距直接输出所选定平面线形的桩号序列文件，并包含所有曲线要素桩在内。

12.2平面数据转换之Jd→Pm菜单：数据——平面数据转换——交点→曲线(Jd→Pm)命令：Jdtopm用于将交点设计法得到的平面线形数据文件（*.jd）转化为曲线设计法得到的线形数据文件（*.pm），HintCAD系统以曲线法线形为基本线形。

一般用交点法完成的平面线形均可转换为曲线法的数据。

12.3平面数据转换之Pm→Jd菜单：数据——平面数据转换——曲线→交点(Pm→Jd)命令：Pmtojd用于将曲线设计法得到的平面线形数据文件（*.pm）转化为交点设计法得到的线形数据文件（*.jd）。

纬地道路v5.8版加强了平面数据的转换功能，可以将回头曲线和大头曲线等特殊平面线形自动转换为交点法中的虚交点线形，也可以将曲线设计法设计的复曲线、凸曲线、卵形曲线等复杂线形自动转换为交点法设计的平面线形。

注意：对于某些情况用曲线法生成的平面线形是不能转化为交点形式的，例如平面线形只有一段缓和曲线等情况。

12.4搜索连接部及匝道接坡计算菜单：工具——搜索端部命令：Caldb本功能用于自动搜索互通立交交叉处楔形端的位置及其对应两条线形的桩号和切线方位角等数据，另外还可用于匝道的自动接坡计算，对话框如图12-1所示。

图12-112.4.1 搜索确定连接部位置根据对话框中内容的提示，用户需要分别输入D1当前项目支距、D2相邻项目支距、R鼻端半径和相邻项目的平面线形数据文件名称等信息，点按“搜索”按钮后，系统提示用户在所要搜索的楔形端附近输入一段分别与两条线形的平面线形相交叉的直线段（如图12-2所示），软件在分别读入两条线形的平面数据文件的同时，根据用户输入的直线段来确定搜索计算的对应范围开始自动搜索计算。

如果搜索成功，系统将以表格的形式在AutoCAD的文本屏幕显示楔形端数据对应表；如果点按“搜索标注”按钮，系统在完成“搜索”的全部工作后，并在当前图形屏幕标注楔形端位置。

第十二章其他辅助功能12.1生成桩号文件菜单：工具——桩号文件命令：crsta用户可通过指定桩号间距直接输出所选定平面线形的桩号序列文件，并包含所有曲线要素桩在内。

12.2平面数据转换之Jd→Pm菜单：数据——平面数据转换——交点→曲线(Jd→Pm)命令：Jdtopm用于将交点设计法得到的平面线形数据文件（*.jd）转化为曲线设计法得到的线形数据文件（*.pm），HintCAD系统以曲线法线形为基本线形。

一般用交点法完成的平面线形均可转换为曲线法的数据。

12.3平面数据转换之Pm→Jd菜单：数据——平面数据转换——曲线→交点(Pm→Jd)命令：Pmtojd用于将曲线设计法得到的平面线形数据文件（*.pm）转化为交点设计法得到的线形数据文件（*.jd）。

纬地道路v5.8版加强了平面数据的转换功能，可以将回头曲线和大头曲线等特殊平面线形自动转换为交点法中的虚交点线形，也可以将曲线设计法设计的复曲线、凸曲线、卵形曲线等复杂线形自动转换为交点法设计的平面线形。

注意：对于某些情况用曲线法生成的平面线形是不能转化为交点形式的，例如平面线形只有一段缓和曲线等情况。

12.4搜索连接部及匝道接坡计算菜单：工具——搜索端部命令：Caldb本功能用于自动搜索互通立交交叉处楔形端的位置及其对应两条线形的桩号和切线方位角等数据，另外还可用于匝道的自动接坡计算，对话框如图12-1所示。

图12-112.4.1 搜索确定连接部位置根据对话框中内容的提示，用户需要分别输入D1当前项目支距、D2相邻项目支距、R鼻端半径和相邻项目的平面线形数据文件名称等信息，点按“搜索”按钮后，系统提示用户在所要搜索的楔形端附近输入一段分别与两条线形的平面线形相交叉的直线段（如图12-2所示），软件在分别读入两条线形的平面数据文件的同时，根据用户输入的直线段来确定搜索计算的对应范围开始自动搜索计算。

如果搜索成功，系统将以表格的形式在AutoCAD的文本屏幕显示楔形端数据对应表；如果点按“搜索标注”按钮，系统在完成“搜索”的全部工作后，并在当前图形屏幕标注楔形端位置。
