⑤ 没有配合关系的尺寸或不重要的尺寸，允许将 所测尺寸适当圆整；
⑥ 对螺纹、键槽、齿轮的轮齿等标准结构的尺寸， 应把测量的结果与标准值(查阅有关手册确定)核对， 一般均采用标准的结构尺寸，以便于制造。
画零件图的方法步骤：
1．对零件草图进行审查校核 2．画零件图的步骤
(1) 选比例 (2) 选图幅 (3) 画底稿 (4) 校核 (5) 描深
9.3 常用测绘工具及其使用

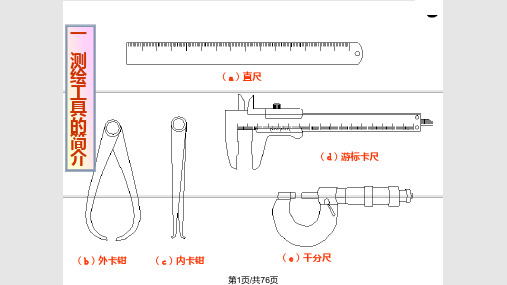

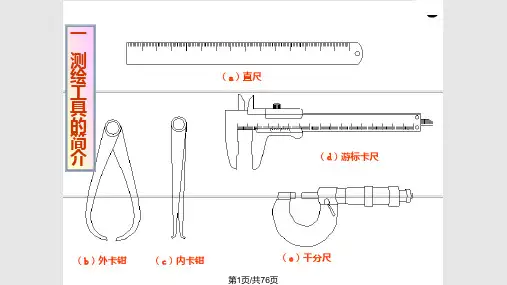

测量尺寸用的简单工具有：直尺、外卡钳和内卡钳；测量 较精密的零件时，要用游标卡尺、千分尺或其他工具。
直尺
外卡钳
内卡钳
游标卡尺
测量直线尺寸
2、 画出零件的外部及内部的结构形状。
3、 注出零件表面粗糙度符号，选择基准、画尺寸界限、 尺寸线 ；检查、描深。
4、测量尺寸，定出技术要求，并记入图中。 应把零件上全部尺寸集中一起测量，使有联系的尺寸能
联系起来，可提高工作效率，避免错误和遗漏尺寸。
9.2 绘制零件的方法和步骤
画零件图时，需对零件草图再进行校核。有些问题需要设 计、计算和选用，如表面粗糙度、公差、材料等；也有些问题 需要重新加以考虑，如表达方案的选择、尺寸的标注等。
绘制零件步骤：
、
⑴、在图纸中确定主视图的位置，绘制出主视图的对称中心 线和做图的基准
⑵、以目测比例详细的画出零件的结构形状
(3)、选定尺寸基准，按正确、完整、清晰以及尽 可能合理地标注尺寸的要求，画出全部尺寸界线、 尺寸线和箭头。经仔细校核后，按规定线型将图线 加深。
⑷、逐个测量和标注尺寸，标注技术要求和标题栏。
测量回转面的直径
用游标卡尺 测量回转面直径
用内卡钳测量
用内卡钳测量时，必须借助 直尺读出零件的尺寸。
用外卡钳测量
用外卡钳测量时，必须借助 直尺读出零件的尺寸。
9.4 轴类零件的测绘
轴套类零件包括各种轴、丝杆、套筒等，在机器中主要用来 支承传动件（如齿轮、带轮等），实现旋转运动并传递动力。
例：绘制阶梯轴零件
绘制零件草图必须注意以下几点：
① 、图形应该徒手目测绘制，并符合上述对零件草 图的要求；
②、 零件上的制造缺陷（如砂眼、气孔等）以及由 于长期使用造成的磨损、碰伤等，均不应画出；
③ 、零件上的细小结构（如铸造圆角、倒角、退刀 槽、砂轮越程槽、凸台和凹坑等）必须画出；
④ 有配合关系的尺寸，一般只测出它的基本尺寸。 其配合性质和相应的公差值，应在分析后，查阅有 关手册确定；
常用零件的测绘演示文稿
优选常用零件绘制
零件的测绘就是依据实际零件画图、测量尺 寸和制定技术要求。
测绘时，首先画出零件草图（徒手图），然 后根据零件草图画出零件图，为设计机器、修配 零件等创造条件。
机械加工技术专业 页码数
9.1 绘制零件草图的步骤
1、确定各视图位置，画出基准线、中心线。留出标注尺 寸、右下角标题栏的位置。
