方案预案：________ 隧道通风照明、灯具安装施工实施方案姓名：______________________单位：______________________日期：______年_____月_____日第1 页共12 页隧道通风照明、灯具安装施工实施方案一、工程总体施工计划：按照招标文件工期要求，本承包人计划于xx年3月完成施工前准备工作；计划于xx年4月底完成施工工艺设计；计划于xx年5月下旬完成设备采购工作；计划于xx年4月开始施工，8月上旬进入调试阶段。
1)合理组织施工。
工程开工后，根据材料、设备供应情况、现场实际情况，合理制定施工方案，避免窝工。
2)合理安排资源配置。
根据工程进展情况，适时、适度地进行资源配置，确保足够的人力、物力、财力。
3)借鉴以往类似工程施工经验。
在打眼、安装支架、敷设电缆等登高作业我们利用自制的移动平台车进行作业，避免来回上下的工作量，减轻作业人员劳动强度，提高工效，确保工期。
4)设备安装可以在划线打眼后期交叉进行施工；由于电缆敷设技术含量较低、所需劳动力又比较多，所以可以适当雇用一些当地民工，经过适当培训后进行施工，以确保工期的顺利进行。
二、重点（关键）工程的施工方案、方法及其措施：在高速公路隧道施工，为了保证施工人员及设备的安全，在施工区设置足够的照明光源，并设置明显的施工标志，在距施工区20－30米前方设置反光防护路锥和减速标志。
在电缆敷设过程中，难免会出现沟槽、管道堵塞不通的情况，并且不允许破坏沟槽或预埋管道的表面，这种情况在施工过程中严重影响了施工的进度，施工难度较大，所以我公司将根据以往的丰富经验将具体的解决方案、方法及措施描述如下：1)根据沟槽或管道的堵塞程度，采取不同的方法措施，如果堵塞不严重，堵塞物为软土或较软的工程废弃物，可以采用高压水（气）冲法或钢筋疏通法。
如果管道较短，可利用钢筋扭绞或硬性疏通；如管道较长，可利用高压水（气）第 2 页共 12 页冲洗法疏通。
隧道照明工程施工方案及工艺方法1. 引言本文档旨在提供一份隧道照明工程施工方案及工艺方法，以确保施工过程的顺利进行，同时确保隧道照明设施的安全、高效运行。
2. 施工方案根据实际情况，采用以下施工方案：2.1 材料选择选择符合国家标准的隧道照明设备和配件，确保其质量和可靠性。
2.2 照明布局根据隧道几何形状和车辆行驶速度，合理布置照明灯具，保证隧道内的照明均匀且光线充足。
2.3 照明设备安装按照厂家提供的安装要求和操作手册，正确安装隧道照明设备。
注意安装过程中的防水、防尘等措施，确保设备的正常运行。
2.4 供电系统确保隧道照明设备的供电系统稳定可靠。
采用双回路供电系统，以提高供电可靠性。
同时，设置相应的监控及报警系统，及时发现并排除供电故障。
2.5 照明控制系统采用智能照明控制系统，实现对隧道照明的精确控制。
通过感应器、光线传感器等设备，实现自动调节照明亮度，以节省能源成本。
2.6 维护保养建立科学的维护保养计划，定期检查隧道照明设备的运行状态。
及时清洁、更换损坏的设备，保持设备的正常运行，延长使用寿命。
3. 工艺方法在施工过程中，采用以下工艺方法：3.1 施工准备认真组织施工人员，确保所有人员具备相应的技能和安全知识。
清理施工区域，确保施工场地整洁、安全。
3.2 设备安装按照设备安装顺序，分段进行设备安装。
每段安装完成后进行系统检查，确保设备的安装质量和正确性。
3.3 线路敷设根据照明布局方案，进行电缆线路敷设。
注意线路的保护和固定，防止线路受到外部损坏。
3.4 调试与验收安装完成后，进行系统调试和功能测试。
检查照明设备的亮度和控制系统的正常运行情况。
完成调试后，进行照明工程的最终验收。
3.5 收尾工作清理施工现场，整理材料，排除施工过程中产生的垃圾和废料。
做好收尾工作，确保施工现场的整洁和安全。
4. 总结本文档提供了一份隧道照明工程施工方案及工艺方法，旨在保证施工过程的顺利进行和照明设施的安全运行。
隧道洞内通风、供电系统施工方案（一）洞内通风1、隧道内施工环境必须符合下列规定：（1）氧气含量按体积比不得低于20%。
（2）每立方米空气中含10%以上游离二氧化硅的粉尘不超过2mg。
（3）洞内有害气体最高容许浓度：一氧化碳不超过30mg/m3；氧化物换算二氧化氮不超过5mg/m3；二氧化碳（CO2）不得超过0.5%。
（4）气温不超过28℃。
（5）噪音不大于90dB。
（6）甲烷浓度不大于3‰。
2、喷浆采用湿喷法，洞内通风主要采用鼓风机顶部送风。
3、在喷浆作业以后或洞内气温高于28℃可用Ф40的橡胶软管把高压风引至掌子面进行通风。
（二）洞内供电和照明1、由于注浆、喷射混凝土、和混凝土浇注的机械设备均布置在竖井外，洞内用电只有照明和电焊机、捣固器等用电。
洞内动力电采用三相五线制，洞内动力设备额定电压为380V，把配电箱设在竖井上，再通过电缆把动力电引入洞内。
洞内照明电压在作业地段采用36V的安全电压，不作业地段采用220V电压。
2、施工用电线路架设方法及要求：（1）施工工作面区间的临时电线采用橡套电缆，在竖井处采用铠装电缆。
（2）隧道工序繁杂、工作面多，为避免意外，拟将照明线及动力线安装在隧道的同一侧，并分层架设，电线悬挂高度距人行地面不小于2m。
（3）开挖地段按移动式线路布置，在初支结构上临时钻孔按固定线路的方法设置。
（4）分支接头与所接设备之间安装开关和熔断器，照明线路仅在分支接头处设置开关及熔断器。
（5）成洞地段每8m安装一盏高压钠灯，未成洞地段每4m安装一盏60W白炽灯。
（6）36V低压配电箱安在安全、干燥处，机壳接地。
施工方案(隧道照明)1、隧道照明灯具安装隧道照明灯具的安装基本工序如下：按照图纸给灯具定位放线，安装灯具底座和支架，安装灯具并调节投射角度，进行灯具接线调试，敷设照明电力电缆并投入运行。
施工方案是以隧道中心线为基准，在隧道直线段每隔15米确定一个点，在隧道弯曲处每隔2米确定一个点，然后放线，控制灯具定位误差在纵向小于5cm，横向小于3cm。
在确定的灯具位置上，根据灯具底座尺寸确定膨胀螺栓的位置，用膨胀螺栓把灯具底座固定在隧道上。
灯具安装后，需要调整灯具使之与隧道方向一致，偏差小于5 mm，并通过人工观察调整整个灯具走向的线型，使其美观。
最后，利用专用工具调整灯具的投光角度和投光方向，完成灯具接线和调试后，进行照明电力电缆的敷设和投入运行。
2、引道路灯安装引道路灯的安装流程包括检查预制的路灯基础尺寸，按照基础尺寸定制路灯灯杆，订货并组装灯具到灯杆上，进行灯杆的吊装和路灯接线，最后进行调试和运行。
对于单臂路灯柱的安装，需要先将灯具组装到灯杆上，然后将灯杆吊装到预制的路灯基础上，并进行路灯接线。
在照明电力电缆的敷设和投入运行之前，需要进行调试。
1) 安装路灯的步骤在安装路灯之前，需要进行以下步骤：检查和清理灯杆基础，并核对螺栓是否丢失，如有则提前购买。
将灯具和灯杆组装起来，并将杆内电缆与灯具接线，确保照明电缆长度足够连接到灯杆下部的接线盒中。
进行通电试验，如果正常则可以投入安装，否则需要更换灯具或进行修理。
将路灯吊装到位，注意保护好灯杆的表面，吊装缆绳紧固部分用软材料包裹。
调整灯杆的垂直度，并用螺栓固定灯杆底座。
将敷设到位的电缆穿到接线盒中。
进行路灯的接线，确保灯杆壳接地，线缆绑扎并标记。
为了三相电源的平衡，需要注意分配每个路灯使用的相位。
最后进行路灯的通电调试，调试完毕后即可投入使用。
2) 注意事项在安装路灯时，需要注意以下事项：如果螺栓连接的灯柱组装有困难，应查明原因，严禁强行组装。
少量螺孔位置不对需扩孔时，扩孔部分不应大于3mm。
隧道电器工程施工方案一、概述隧道电器工程是指在隧道中安装电气设备和系统，保隧道内部的照明、通风、控制等功能，为车辆和行人提供安全的通行条件。
隧道电器工程施工需要按照相关标准和规范进行，确保施工质量和安全。
二、施工前准备1. 工程前期准备在施工前，需要进行充分的准备工作，包括制定施工方案、确定施工安排、准备施工人员和设备等。
同时需要做好与隧道施工相关的手续办理和安全措施制定。
2. 设计方案审查隧道电器工程的设计方案需要经过审查，确保设计符合相关标准和规范，满足隧道使用的功能需求。
在审查过程中，需要注意设备选型、布局设置、供电方式等方面。
三、施工工序及要求1. 材料准备在施工前，需要准备好所需的材料和设备，包括电气设备、电缆、配电箱等。
同时要对材料进行质量检查，确保符合要求。
2. 安全措施隧道电器工程施工需要采取一系列安全措施，保障施工人员的安全。
包括佩戴安全帽、安全鞋、安全带等个人防护用具，使用绝缘工具、防爆工具等，遵守施工现场的规定和操作规程。
3. 施工工序（1）布线首先需要进行电气线路的布线工作，根据设计方案进行布置，确保线路的合理布局和安全可靠。
（2）设备安装随后进行电器设备的安装工作，包括照明灯具、风机、排烟设备等。
安装过程中需要注意设备的固定和接线，确保设备的正常使用。
（3）电缆敷设完成设备安装后，需要进行电缆的敷设工作，连接各个设备和配电箱。
电缆敷设需要遵循相关规范，确保电缆的安全可靠。
（4）调试测试完成电缆敷设后，进行设备的调试测试工作，确保设备的正常运行。
包括电气参数测试、设备功能测试等。
四、施工注意事项1. 施工质量隧道电器工程施工需要保证施工质量，严格按照设计标准和规范进行施工。
对设备和线路进行质量检查，确保施工质量符合要求。
2. 施工进度施工进度是保隧道工程的关键，需要根据施工计划进行施工安排，合理安排施工任务，确保施工进度的顺利进行。
3. 安全生产隧道电器工程施工需要重视安全生产，严格执行安全规程、操作规定，加强现场管理和安全教育，确保施工现场的安全生产。
隧道工程电气施工方案一、项目概况隧道电气施工是隧道工程中的重要一环，它涉及到隧道照明、通风、排烟、监控系统等方面。
本次电气施工将针对某地区隧道进行详细规划和实施，以确保隧道在使用过程中安全可靠、运行顺畅。
隧道总长约3公里，其中包括主线隧道和辅线隧道，共有4个车道，设计时速80公里/小时。
本次电气施工将包括隧道照明、通风系统、监控系统、应急照明和应急广播等。
二、设计原则1. 安全性：保障隧道使用过程中的安全，确保照明、通风、监控设备的正常运行，并设置完善的应急照明和广播系统。
2. 可靠性：电气设备要具有良好的可靠性，确保设备在高强度使用下保持稳定运行。
3. 节能性：考虑到长期运行的需求，电气设备应具有较高的节能性，降低使用成本。
4. 经济性：在满足以上原则的前提下，尽量选择经济合理的设备和方案。
三、电气设备选择1. 照明系统：选择LED灯具，具有寿命长、节能、亮度高的特点，能够满足隧道夜间和恶劣天气中的照明需求。
2. 通风系统：选用高效、低噪音的通风设备，确保隧道内空气流通，避免积聚有害气体。
3. 监控系统：采用先进的监控设备，包括视频监控、火灾报警、紧急电话等，以确保隧道内安全可控。
4. 应急照明和广播系统：设置应急照明和广播装置，确保在紧急情况下能及时向驾驶员和乘客传达信息。
四、施工步骤1. 布线设计：根据隧道设计图纸，进行合理的布线设计，布置照明、通风、监控设备的供电线路。
2. 设备安装：将选定的照明、通风、监控设备按照设计要求进行安装，确保设备安装牢固、稳定。
3. 供电系统：进行隧道供电系统的设计和施工，包括主电源、备用电源、配电箱等的设置。
4. 联调联试：进行照明、通风、监控系统的联调联试，确保设备运行正常。
5. 安全检测：隧道电气设备安装完成后进行安全检测，确保设备符合安全要求。
6. 完善配套设施：设置应急照明、广播系统，并进行测试，以确保在紧急情况下能够正常使用。
五、施工特点1. 环境限制：隧道施工环境受限，空间狭窄、通风不畅，需要对施工人员进行严格的安全培训和防护。
隧道内的风水电施工方案一、引言隧道施工是一种复杂且具有一定风险的工程，风水电施工在隧道工程中起着至关重要的作用。
本文将介绍在隧道内进行风水电施工的方案。
二、风水电施工的意义在隧道中进行风水电施工，主要有以下几个方面的意义：1.照明：隧道是一个封闭的环境，因此良好的照明对于提高通行的安全性非常重要。
2.通风：隧道中的车辆排放物和尾气会导致空气质量下降，通过风机等设施进行通风，能够保持隧道内空气的新鲜和清洁。
3.监控系统：安装合适的监控系统，可以对隧道内的车辆行驶情况进行实时监测，及时处理肇事等紧急情况。
三、风水电施工方案1. 照明方案良好的照明能够提高隧道内的通行安全性，以下是一些可行的照明方案：•LED照明：LED照明具有高效、节能、长寿命等特点，适合使用在隧道中。
•消防照明：对于紧急情况下的疏散需要，设置适当的消防照明是非常关键的。
•照明控制系统：根据隧道内的时间和照明需求，设置自动化的照明控制系统，可以有效地控制照明的亮度和节能。
2. 通风方案隧道内的通风系统是确保隧道内空气质量的关键因素，以下是一些常用的通风方案：•风机配置：根据隧道长度和通风效果要求，选择合适数量和位置的风机进行配置。
•排风系统：设置合适的排风系统，将隧道内的有害气体和烟雾排出。
•自动化控制：通过传感器和控制设备实时监测隧道内的空气质量，自动调节风机的工作状态。
3. 监控系统方案在隧道内设置监控系统可以实时监测车辆的行驶情况，以下是一些常见的监控系统方案：•CCTV监控：设置摄像头在隧道内不同位置，实时监控车辆的行驶情况。
•紧急呼叫系统：在隧道内设置紧急呼叫设备，方便行驶中遇到紧急情况时的报警和求救。
•交通监管系统：通过道路流量传感器和监控设备，实时监测隧道内的车流情况，合理控制车辆通行。
四、总结隧道内的风水电施工方案对于隧道工程的顺利进行和通行的安全性至关重要。
通过合理的照明、通风和监控设施的配置，可以提高隧道的可使用性和安全性。

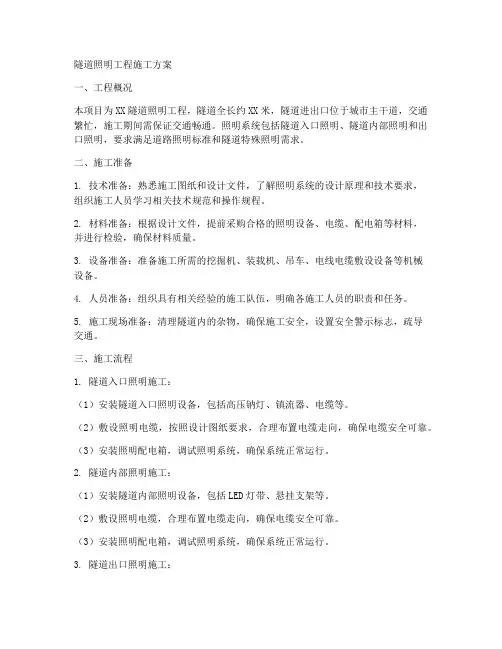

隧道照明工程施工方案一、工程概况本项目为XX隧道照明工程，隧道全长约XX米，隧道进出口位于城市主干道，交通繁忙，施工期间需保证交通畅通。
照明系统包括隧道入口照明、隧道内部照明和出口照明，要求满足道路照明标准和隧道特殊照明需求。
二、施工准备1. 技术准备：熟悉施工图纸和设计文件，了解照明系统的设计原理和技术要求，组织施工人员学习相关技术规范和操作规程。
2. 材料准备：根据设计文件，提前采购合格的照明设备、电缆、配电箱等材料，并进行检验，确保材料质量。
3. 设备准备：准备施工所需的挖掘机、装载机、吊车、电线电缆敷设设备等机械设备。
4. 人员准备：组织具有相关经验的施工队伍，明确各施工人员的职责和任务。
5. 施工现场准备：清理隧道内的杂物，确保施工安全，设置安全警示标志，疏导交通。
三、施工流程1. 隧道入口照明施工：（1）安装隧道入口照明设备，包括高压钠灯、镇流器、电缆等。
（2）敷设照明电缆，按照设计图纸要求，合理布置电缆走向，确保电缆安全可靠。
（3）安装照明配电箱，调试照明系统，确保系统正常运行。
2. 隧道内部照明施工：（1）安装隧道内部照明设备，包括LED灯带、悬挂支架等。
（2）敷设照明电缆，合理布置电缆走向，确保电缆安全可靠。
（3）安装照明配电箱，调试照明系统，确保系统正常运行。
3. 隧道出口照明施工：（1）安装隧道出口照明设备，包括高压钠灯、镇流器、电缆等。
（2）敷设照明电缆，按照设计图纸要求，合理布置电缆走向，确保电缆安全可靠。
（3）安装照明配电箱，调试照明系统，确保系统正常运行。
四、施工质量控制1. 照明设备安装应符合设计要求，设备固定牢固，接线正确。
2. 照明电缆敷设应符合设计要求，电缆走向合理，固定整齐，绝缘测试合格。
3. 照明配电箱安装应符合设计要求，接线正确，保护措施到位。
4. 施工过程中，严格把控质量，定期对施工质量进行检查，发现问题及时整改。
五、施工安全措施1. 施工期间，设置安全警示标志，疏导交通，确保施工现场安全。
隧道照明工程施工方案一、施工概述隧道照明工程是为了在隧道内提供必要的照明和安全的通行条件，为车辆和行人提供良好的视觉舒适度，减少车辆事故发生概率而进行的工程。
此方案旨在对隧道照明工程的施工过程进行详细的规划和安排，确保施工过程安全顺利、合理高效。
二、施工前准备1. 工程准备（1）明确施工目标和要求；（2）制定施工计划和时间表；（3）确定施工需求的材料和设备清单；（4）确定施工所需的人员及其岗位职责；（5）对施工现场进行勘查，评估施工环境和条件。
2. 技术准备（1）了解隧道结构，掌握隧道的设计要求和规范；（2）熟悉隧道照明系统的安装和调试要求；（3）具备相关的施工经验和技能。
三、施工方案1. 施工流程（1）制定详细的施工计划，明确施工步骤和工期安排；（2）组织施工人员进行专业培训，熟悉工作流程和操作规程；（3）按照设计要求进行隧道照明系统的安装和布线；（4）进行电气接线和连接工作；（5）进行系统调试和启用。
2. 施工步骤（1）准备工作：清理施工现场，组织好人员和材料；（2）安装灯具：按照设计要求，在隧道内安装照明灯具，确保灯具的稳固和合理布局；（3）布线工程：进行布线和电缆敷设工作，保证电力供应和信号传输的顺畅；（4）电气接线：进行各种连接和接线工作，确保电气系统稳定可靠；（5）调试启用：对系统进行电气测试和调试，确保照明系统正常运行。
3. 安全防护在施工过程中，要严格按照相关安全规定进行操作，保障施工人员的人身安全；采取必要的安全防护措施，避免意外事故的发生；对施工现场进行规范管理，确保施工过程安全有序。
4. 质量保障在施工过程中，要严格按照设计要求和施工规范进行操作，保证照明系统的安装质量；严格控制施工工艺和过程，确保施工质量合格，达到设计要求。
五、施工注意事项1. 特殊环境因素的处理：隧道照明工程由于施工环境比较特殊，要格外注意对水、火、气体等因素的处理。
如何避免这些因素对隧道照明系统的影响，是需要施工人员认真考虑的重要问题。
隧道照明工程施工技术方案
1. 引言
本技术方案旨在提供隧道照明工程施工的详细步骤和注意事项，以确保施工过程的顺利进行和施工质量的达到标准要求。
2. 施工步骤
2.1 准备工作
- 撤离和封闭隧道，确保施工区域安全；
- 准备所需的材料和设备，包括照明设备、电缆、接线盒等；
- 检查电源供应情况，确保电力稳定。
2.2 安装照明设备
- 根据隧道长度和要求确定照明设备的数量和布局；
- 使用合适的支架和固定装置安装照明设备；
- 进行必要的调试和测试，确保设备正常工作。
2.3 铺设电缆
- 根据设计要求和电力务实确定电缆的类型和规格；- 在隧道墙壁或天花板上预留必要的安装通道；
- 将电缆安全可靠地铺设至照明设备位置。
2.4 连接和接线
- 使用合适的接线盒和接线工具进行电缆连接；
- 根据电路图进行正确的接线工作；
- 进行必要的绝缘和安全检查，确保电路连接可靠。
2.5 调试和测试
- 对安装完成的照明设备进行调试和测试；
- 确保设备亮度、色温等参数符合设计要求；
- 进行必要的照明效果检测和能耗测试。
2.6 完工与验收
- 清理施工现场，保持隧道干净整洁；
- 进行照明工程的验收工作；
- 提交施工报告和相关资料。
3. 注意事项
- 施工过程中必须遵守相关安全规范和标准；
- 按照设计要求和工程图纸进行施工；
- 照明设备和电缆安装过程应避免损坏；
- 施工人员需具备相关施工经验和证书。
以上是关于隧道照明工程施工技术方案的详细内容，希望能够对您的工作有所帮助。
如有疑问或需要进一步的信息，请随时与我们联系。
2023年隧道通风照明、灯具安装施工实施方案实施方案概述本实施方案是针对2023年隧道通风照明、灯具安装施工的详细工作方案，旨在确保隧道施工过程中的通风和照明设备的安装质量和安全性。
本方案包括施工步骤、施工流程、施工方法、质量控制、安全措施等内容。
一、施工前的准备工作1. 进行隧道通风照明、灯具安装的前期调研和设计，编制详细的施工方案，明确任务、工期和工程量。
2. 租用合适的施工设备和工具，并对其进行检查和维护，确保设备的正常工作。
3. 安排合适的施工人员，包括工程师、技术人员和施工工人，保证施工队伍的整体素质和数量。
4. 准备施工所需的材料和配件，按照设计要求进行验收和储存，确保施工所用材料的质量和数量。
二、施工步骤和流程1. 施工步骤（1）安装通风设备：按照设计要求和施工方案，先进行隧道通风设备的安装，包括风机、排烟装置等。
（2）布置照明设备：在通风设备安装完毕后，开始进行隧道照明设备的布置，包括灯具的安装、电缆的敷设等。
（3）灯具调试：灯具安装完成后，进行调试，确保灯具的亮度和角度符合要求。
（4）系统运行测试：进行隧道通风照明系统的整体运行测试，检查设备的工作状态是否正常，确保系统的可靠性。
2. 施工流程（1）施工准备：准备好施工设备、材料和人员，并对施工现场进行清理和平整。
（2）通风设备安装：按照设计要求和施工方案，先进行通风设备的安装，包括风机的固定和管道的连接。
（3）照明设备布置：在通风设备安装完毕后，开始进行照明设备的布置，包括灯具的固定和电缆的敷设。
（4）灯具调试：安装完毕后，对灯具进行调试，确保灯具的亮度和角度符合要求。
（5）系统测试和调试：进行隧道通风照明系统的整体测试和调试工作，确保系统的正常运行。
（6）施工总结：对施工过程进行总结和评估，记录施工经验和问题，并提出改进意见。
三、施工方法和质量控制1. 施工方法（1）安全施工：施工人员必须严格遵守施工现场安全规定，穿戴好安全防护用品，确保施工过程的安全。
隧道施工供电与照明专项方案一、背景介绍隧道施工是一项复杂的工程，其中涉及到多个环节，并需要保证工程安全性与施工速度。
在施工过程中，隧道供电和照明是必须要考虑的问题。
隧道供电主要用于保障施工设备的电力供应，照明则是为工人提供必要的视觉支持，保障其安全作业。
考虑到隧道施工的特殊性，本文将着重探讨隧道施工中的供电和照明问题，并提出相应的专项方案。
二、供电方案1.施工现场准备在进行供电之前，需要进行施工现场的准备工作。
首先，需要在各个加装站现场设置起动台，使得电缆和电器设备可以顺利运输到施工位置。
其次，需要对加装站进行检查，确保发生意外事件时能够及时救援。
最后，具体运输电线的人员需要经过职业技能的培训和技能检测，避免因操作不当导致意外事故的发生。
2.电缆敷设电缆敷设是供电方案中的关键步骤，其安全性和准确性会直接影响到隧道的安全和施工进度。
在电缆敷设过程中，需注意以下几点：1.确保电缆的安全性。
安全是施工的首要任务，敷设电缆时，需要保证其整体的安全性，避免因电缆质量问题导致意外事故的发生。
2.确保电缆的准确性。
隧道电缆较长，或部分地段有大坡度或曲度，电缆的标高要求准确，坐标系处理、测量仔细优化，地形地貌等条件对电缆安装的影响要进行科学的考虑和处理。
3.保持电缆干燥清洁。
隧道内环境较为潮湿，需要在使用前对电缆进行保护处理，同时需要定期清理电缆表面的杂物。
3.设备安装与检查在电缆敷设完成后，需要进行设备安装。
在进行设备安装时，需注意以下几点：1.检查设备的完整性。
要进行相应的设备运输检查，确保设备在运输过程中不受损坏。
2.确认设备适用性。
需要考虑设备在使用隧道环境下的适用性。
3.设备的灵活性。
可以通过较小的操作来满足不同的供电需求。
4.上电调试与安全检查在设备安装完成后，需要进行上电调试。
在上电调试的过程中，需要遵守以下原则：1.稳定性优先。
在上电调试的过程中需要注意稳定性问题，以保证施工的安全性。
2.安全问题优先。
隧道施工安全供电与照明范本隧道施工的安全供电与照明是保障工人在施工过程中能够在安全、明亮的环境下工作的重要环节。
本文将介绍一种隧道施工安全供电与照明的范本，以提供实施参考。
一、隧道施工安全供电范本1.安全供电系统设计隧道施工安全供电系统应根据实际施工需求进行设计，确保在各种异常情况下能够保持可靠供电。
系统设计包括主供电线路、备用供电线路和电源选择等方面。
同时，考虑到施工现场的特殊情况，还应设计相应的安全保护措施，如漏电保护、过载保护等，以确保工人的人身安全。
2.供电线路布置供电线路布置应尽量避免与其他施工设备、物品产生干扰或接触，以减少意外事故的发生。
线路布置应严格按照相关标准进行，采用合适的固定和保护措施，防止线路被损坏或者误触。
3.电缆保护隧道施工现场存在较多的机械设备、人员活动等因素，为了保护电缆免受外力损害，应考虑采用保护管或者保护网等措施，对电缆进行有效的保护。
4.配电箱设置隧道施工现场的配电箱应设置在安全距离处，远离易燃易爆物品以及不宜受潮的地方。
配电箱应设有可靠的接地装置，并进行定期检查和维护。
5.漏电保护在隧道施工安全供电系统中，应设置漏电保护器。
漏电保护器能够在漏电时及时切断电源，保护工人的人身安全。
漏电保护器的选择要符合相关技术标准，其触发电流和动作时间应满足施工现场的需求。
二、隧道施工照明范本1.照明系统设计隧道施工照明系统设计应考虑施工工序、照明要求等因素。
照明设备的安装位置、数量和亮度等要满足工人施工需要，并且避免产生眩光和阴影等对施工安全造成不利影响的情况。
2.照明设备选择隧道施工照明设备应选择符合国家标准的安全用品，具备防水、防爆、耐振动等特性。
对于照明设备的保护等级应满足隧道施工现场的需求，并进行合理的安装和固定，以防止设备的误动和跌落。
3.紧急照明在隧道施工中，紧急情况可能会发生，如火灾、事故等。
因此，在照明系统设计中应考虑到紧急照明的需求，设立应急照明按钮或开关，并明确应急照明的位置和亮度要求。
隧道施工供电与照明专项方案一、供电电压和供电方式1、供电电压①、洞内采用6～10高压供电。
各级供电电压：②、动力：高压6，低压380V或660V；③、照明：洞内工作面和各类洞室检修用的手提行灯及竖井梯子间等照明采用36V，其余均为220V。
2、供电方式①、进出口工区由地面变电站的6～10母线出电缆供电。
②、每一斜井底设中央变电站一座，由地面变电站6～10母线出电缆供电，电缆线路应不少于两回，并接于不同的母线段。
③、对洞内凿岩台车采用移动式变电站（车）供电，每隔250～300m移动一次。
抽水机和通风机等一般宜采用固定式配属变压器供电。
3、低压配电系统①、洞内低压配电系统原则上应采用中性点不接地的三相三线制供电。
但是对于进出口工区，由施工单位制订出相应的安全措施后，亦可采用中性点接地的三相四线制供电；而斜井工区则必须采用中性点不接地的三相三线制供电。
②、由于隧道施工对照明质量要求不高，一般可采用动力、照明共用变压器供电；只有斜井内，因无220V电压，才采用380/220V的变压器专供220V 的照明用电。
二、隧道施工照明1、正洞①、成洞和开挖成型地段，可选用220V、400W或220V、250W高压钠灯。
安装距离，每隔60m或40m安装一盏。
安装高度与起拱线齐。
要求每盏灯安装开关一个。
②、开挖工作面和需要移动照明的局部地方，可选用36V的白炽灯或36V 的矿用溴钨灯。
2、斜井①、斜井井筒照明，可选用220V、110W高压钠灯。
沿边墙每隔25m安装一盏，高度以不影响工作和人身安全为原则，可因地制宜确定。
②、开挖工作面和需要移动照明的局部地方，可选用36V的白炽灯或36V 的矿用溴钨灯。
③、井下中央变电站，可选用220V的荧光灯。
④、井下中央变电站和斜井井筒及竖井井筒应设事故照明。
三、隧道供电有关安全规定1、一般规定①、每一斜井应有两回电源线路，当任一回路因发生故障停止供电时，另一回路应能担负全部一类负荷。
新建朝阳至秦沈高铁凌海南站联络线工程TJ-1标段隧道供电、照明、通风专项方案编制：审核：批准：中铁十九局集团有限公司朝凌客专TJ-1标项目经理部二○一七年十一月十一日目录1编制依据及范围 (1)1.1编制依据 (1)1.2编制范围 (1)2工程概况 (2)2.1工程概况 (2)3施工领导组织 (3)3.1安全质量领导小组 (3)3.2组织管理 (3)4施工准备 (3)4.1内业准备 (3)4.2外业准备 (3)5通风方案 (3)5.1通风量计算 (3)5.2通风机工作风量 (7)5.3通风方案 (8)5.4洞内风管布置 (9)5.5通风管理措施 (10)5.6供电、照明方案 (11)6设备及人力组织 (12)6.1设备组织 (12)6.2人员组织 (12)7安全及环保要求 (13)7.1安全要求 (13)7.2环保要求 (13)朝凌客专TJ-1标隧道供电、照明、通风专项施工方案1编制依据及范围1.1编制依据（1）相关的施工图及参图设计（2）已批复的实施性施工组织设计；（3）国家和辽宁省相关法律、法规及条例等。
（4）现场踏勘收集到的地形、地质、气象和其它地区性条件等资料。
（5）集团公司近年来铁路、高速公路等类似施工经验、施工工法、科技成果。
（6）《高速铁路隧道工程施工技术规程》（Q/CR9604-2015）（7）《高速铁路隧道工程施工质量验收标准》（TB10753-2010）（8）《铁路隧道工程施工安全技术规范》（TB10304-2009）（9）《铁路工程绿色通道建设指南》（铁总建设【2013】94号）1.2编制范围朝凌客专TJ-1标4座隧道进口、出口正洞及巴图营隧道斜井供电、照明、通风设计、施作。
2工程概况2.1工程概况隧道燕都隧道进口承担DIK4+868～DK5+250段正洞施工，单口施工长度382米；出口承担DIK5+250～DIK6+000段正洞施工，单口施工长度750米；隧道西营子隧道进口承担DIK13+558～DIK14+620段正洞施工，单口施工长度1062米；西营子隧道出口承担DIK14+620～DIK16+558段正洞施工，单口施工长度1938米；隧道马架子隧道进口承担DIK17+343～DIK18+990段正洞施工，单口施工长度1647米；马架子隧道出口承担DIK18+990～DIK20+815段正洞施工，单口施工长度1825米；2.1.4巴图营隧道巴图营隧道进口承担DK25+820～DK27+790段正洞施工，单口施工长度1970米；巴图营隧道出口承担DK30+770～DK32+020段正洞施工，单口施工长度1250米；隧道斜井长757m，与正洞左线相交里程为DK29+400，夹角为41°，斜井承担着隧道正洞DK27+790～DK30+770段合计2980m施工，其中往朝阳方向1610米，往沈阳方向1370米。
本隧道采用爆破法开挖，4个工点的通风难度都较大。
3施工领导组织3.1安全质量领导小组组长：于涛副组长：坑建秋、崔玉军、沈欣龙、咸峰、何平组员：王永柱、郑坤、殷长军、郭明、何泓易、李俭、何野、魏洪刚、赵依林。
3.2组织管理4施工准备4.1内业准备4.2外业准备1、通风、照明、供电等施工材料及设备的的采购与选用。
2、水、电的布设及连接，其他辅助措施的准备。
5通风方案5.1通风量计算（1）正洞所需总风量①施工人员所需风量：Q=q*k*m（m3/min）式中参数如下：q：每人需要的新鲜空气标准，一般按（3m3/min/人）来计算；k:风量备用系数（1.1～1.5）；m:同一时间内洞内工作最多人数（二衬班20人，初支班20人，开挖班30人，出渣班6人，装载机2人）。
Q=3*1.3*（20+20+30+6+2）=304.2 m3/min②爆破散烟所需风量，本标隧道采用压入式通风，计算式如下：Q= 7.8t √A∗S2∗L2 3式中参数：t：通风时间：30minA:爆破耗药量（kg），按Ⅱ级围岩爆破计算A=120*3*0.8=288kg；S:坑道断面面积（㎡），取Ⅱ级围岩开挖断面面积134.4㎡；L：爆破后炮烟的扩散长度，取60m。
Q= 7.830√288∗134.42∗6023=690 m3/min③按内燃机作业废气稀释需要计算，计算式如下：Q=k*∑N i T i（m3/min）式中参数：k：规定的单位需风量（m3/min），按2.8考虑；N i：给内燃机功率（kW）；T i：同时工作设备的利用率系数。
Q=2.8*（6*200*0.85+2*165*1.0）=3780 m3/min④按最低风速要求需风量计算，计算式如下：Q=V*S*60（m3/min）V:洞内允许最小风速（m/s），取0.15m/s；S:坑道断面面积（㎡），取Ⅱ级围岩开挖断面面积134.4㎡；Q=0.15*134.4*60=1209.6 m3/min（2）斜井所需总风量①施工人员所需风量：Q=q*k*m（m3/min）式中参数如下：q：每人需要的新鲜空气标准，一般按（3m3/min/人）来计算；k:风量备用系数（1.1～1.5）；m:同一时间内洞内工作最多人数（二衬班20人，初支班20人，开挖班30人，出渣班6人，装载机2人）。
Q=3*1.3*（20+20+30+6+2）=304.2 m3/min②爆破散烟所需风量，本隧道采用压入式通风，计算式如下：Q= 7.8t √A∗S2∗L2 3式中参数：t：通风时间：30minA:爆破耗药量（kg），按Ⅱ级围岩爆破计算A=120*3*0.8=288kg；S:坑道断面面积（㎡），取Ⅱ级围岩开挖断面面积134.4㎡；L：爆破后炮烟的扩散长度，取60m。
Q= 7.830√288∗134.42∗6023=690 m3/min③按内燃机作业废气稀释需要计算，计算式如下：Q=k*∑N i T i（m3/min）式中参数：k：规定的单位需风量（m3/min），按2.8考虑；N i：给内燃机功率（kW）；T i：同时工作设备的利用率系数。
Q=2.8*（6*200*0.85+2*165*1.0）=3780 m3/min④按最低风速要求需风量计算，计算式如下：Q=V*S*60（m3/min）V:洞内允许最小风速（m/s），取0.15m/s；S:坑道断面面积（㎡），取Ⅱ级围岩开挖断面面积134.4㎡；Q=0.15*134.4*60=1209.6 m3/min5.2通风机工作风量斜井与正洞交界处为V级围岩，采用横向爬坡棚架法挑顶进洞。
DT64-125轴流风机提供的最大风量为3300 m3/min，最大风压为5920MPa。
斜井最长风管为2250米，正洞最长风管为2930米。
则通风机提供给最远掌子面的风量为：V=（1+PL/100）*VmP：100米风管的漏风量，取1%L:通风管长度Vm：通风机提供的最大风量斜井：V=（1-0.01*595/100）*3300=3104 m3/min＞斜井正洞：V=（1-0.01*595/100）*3300=3104 m3/min＞进口正洞：V=（1-0.01*595/100）*3300=3104 m3/min＞出口正洞：V=（1-0.01*595/100）*3300=3104 m3/min＞5.3通风方案（1）正洞通风方案进口、出口采用独头通风，正洞施工1000米范围内设置一台通风机，超过1000米，增加一台通风机。
风管采用Φ150软质通风管。
通风机在洞外不小于30m处隧道一侧高架。
同时加强通风管理，防漏降阻，控制百米内漏风率在1%以内，满足施工生产的环境需要。
隧道进出口通风设计图（2）斜井通风方案斜井采用压入式通风，在洞口设置轴流通风机，斜井施工时设置一台，进入正洞施工，增加一台风机，实行两台风机同步向两个作业面供风（在斜井与正洞交叉口处实现）。
风管采用Φ150软质通风管。
风机安装位置在洞口30米以外，以防洞内压出的空气被吸入通风机形成二次污染。
巴图营隧道通图5.4洞内风管布置正洞通风管采用Φ150软质通风管，悬挂在线路右侧拱腰位置，吊挂安装，避开其他管线，斜井内风管布置于洞顶。
通风控制条件隧道在整个施工过程中,作业环境符合下列卫生及安全标准:隧道内氧气含量：按体积计不得小于20%。
粉尘允许浓度：每立方米空气中含有10%以上游离二氧化硅的粉尘不大于2mg；含有10％以下游离二氧化硅的水泥粉尘不大于4mg。
有害气体浓度：一氧化碳不大于30mg/m3，当施工人员进入开挖面检查时，浓度为100mg/m3，但必须在30min内降至30mg/m3；二氧化碳按体积计不超过0.5％;氮氧化物（换算为NO2）5mg/m3以下；硫化氢浓度不得大于10mg/m3。
洞内温度：隧道内气温不超过28℃，洞内噪声不大于90dB。
洞内风量要求：隧道施工时供给每人的新鲜空气量不应低于3m3/min，采用内燃机械作业时供风量不应低于3m3/(min.kw)。
洞内风速要求：全断面开挖时不小于0.15m/s，在分部开挖的坑道中不小于0.25m/s。
并且均不大于6m/s。
正洞风管布置图电缆3-5（4）施工衬砌过程中必须保证通风管不被人为破坏。
5.5通风管理措施加强环保意识，重视通风工作，成立专业的通风队伍，负责通风机的安装、管理和维护，并承担通风效果的责任；通风监测室搞好通风除尘的重要工作，根据洞内有害气体、粉尘的浓度调整通风，合理供风，省电节能；当风管供风到1000米时，进行一次漏风率测定，判断风管维修水平，推断3000米时的总漏风率；控制出砟车的柴油烟排放浓度，是取得良好通风效果的重要措施；斜井断面小，风管挂好以后，要用8#铁线架网，以免风管下垂被出砟车挂坏。
5.6供电、照明方案施工初期使用地方电源或自发电，满足生产和生活用电。
电力永临结合竣工交付使用后，采取永临结合的方式供电。
⑴施工供电各隧道口从附近高压线T接至高压变配电中心，经洞外的变压器降压后供洞外空压机站、其他生产和生活设施用电及洞内的衬砌、排水、照明等设备用电。
⑵照明照明负荷距洞口500m处，由洞外电源供电，以后的照明由洞内电源的变压器供电。
照明供电均采用TN-S系统，即三相五线制，以各段变电站为中心向两端布置，最远端距离500m，负荷均布。
用BLV-25mm2绝缘电线沿右侧边墙蝶式瓷瓶明配，间距10m，下侧距路面4m。
照明光源采用高效节能高压钠灯。
距离掌子面100m范围内，考虑作业人员集中，采用24伏安全电压供电。
⑶备用电源为了满足工程安全、防灾的需要，供电方式为双回路，并配备发电机组作为备用电源，停电时自动切换电源，以保证洞内抽水、照明和通风等。
⑷施工供电设备配备隧道施工每个掘进口供电设备：配备1台630KV A变压器及1台350KW内燃发电机。
6设备及人力组织6.1设备组织6.2人员组织7安全及环保要求7.1安全要求7.1.3非电工严禁拆接电气线路、插头、电气设备、电灯等。
