第一章环境艺术设计制图基本知识

教案首页编号：YJQD-0507-07 版本：B/O 流水号：编制：审核：批准：课题：第一章制图基础第一节绘图工具的使用方法教学目的、要求：本节主要介绍正确使用手工绘图工具和仪器，这是保证手工绘图质量和加快绘图速度的一个重要方面。

教学重点、难点：正确使用图板、丁字尺、三角板、圆规、分规、比例尺、铅笔、分规、墨线笔和针管笔等。

授课方法：讲授法授课执行情况及分析：板书设计或授课提纲：一、导入新课室内设计与环境艺术设计与广大人民群众的生活密切相关，它直接影响人们的生活质量和生活环境。

工程图是设计师的语言，绘制与阅读设计图、施工图是设计师的重要基本技能。

二、讲授新课第一章制图基础第一节绘图工具的使用方法（一）、图板、丁字尺和三角板要提高绘图的准确度和绘图效率，必须掌握正确使用各种绘图工具和仪器的方法。

常用的手工绘图工具有图板、丁字尺、三角板、比例尺、圆规、分规、铅笔、直线笔、曲线板等。

图1-1 图板、丁字尺、三角板的用法图板是用来安放图纸进行画图的工具。

图板有几种规格，可根据需要选用。

一般有0号图板（900MM*1200MM）、1号图板（600MM*900MM）及2号图板（450MM*600MM）等。

图板均用木料制成，板面要求光滑平整，软硬适合。

图板的四个边（特别是左边及工作边）必须平直，这样才能确保丁字尺移动和所画线条平直。

丁字尺由尺头和尺身构成，尺头与尺身的工作边必须垂直。

尺头与尺身的连接必须固定，两者的相对活动将使画图不准确。

三角板是制图的主要工具之一，包括45º角和30º、60º角各一块。

三角板与丁字尺配合可以画出垂直以及与水平方向15º或15º倍角的斜线。

（二）圆规和分规圆规是画圆及圆弧的工具，也可以当作分规来量取长度和等分线段。

圆规种类有：大圆规、弹簧圆规、点圆规。

分规是用来正确量取线段和分割线的工具。

为了量取尺寸的准确，分规的两个针尖应调整得一样长，并使两针尖合龙时为一点。

环境设计基本知识点总结一、建筑环境设计的基本知识点1、建筑环境设计的概念建筑环境设计是以建筑作为媒介，通过对建筑空间、形体、色彩、材料、光线等要素进行合理的组合和设计，创造出适宜人类活动和生存的建筑环境。

2、建筑环境设计的原则建筑环境设计的原则包括功能性、美学性、经济性和适用性等。

功能性要求建筑环境能够满足人们的生活、工作、休闲等各种需求；美学性要求建筑环境能够给人以美的享受和体验；经济性要求建筑环境的设计和建造成本合理；适用性要求建筑环境能够适应不同的气候、地形、文化等条件。

3、建筑环境设计的要素建筑环境设计的要素包括建筑空间、建筑形体、建筑色彩、材料选取、光线设计等。

这些要素相互作用，共同构成了建筑环境的整体效果。

4、建筑环境设计的方法建筑环境设计的方法包括方案设计、设计开发和施工管理等。

方案设计是建筑环境设计的最初阶段，通过对设计要求、场地条件、功能布局等进行分析和综合，确定出初步设计方案；设计开发是在方案设计基础上，进行建筑结构、设备布置、材料选取、装饰布置等详细设计；施工管理是在设计开发完成后，对施工过程进行监督和管理，确保建筑环境按照设计要求和标准完成。

5、建筑环境设计的发展方向建筑环境设计的发展方向包括绿色建筑、智能建筑、可持续建筑等。

绿色建筑是指在建筑设计和建造过程中，充分考虑对环境的影响，通过选取环保材料、节能技术和生态设计等手段，降低建筑物的对环境的负面影响；智能建筑是指在建筑设计和使用中，充分利用信息技术，实现建筑环境的智能化管理和控制；可持续建筑是指建筑环境既能够满足当前的需求，又能够不影响后代满足其需求的建筑环境。

二、景观环境设计的基本知识点1、景观环境设计的概念景观环境设计是以自然和人为主体，通过对地形、植被、水体、建筑等要素进行规划和设计，创造出具有自然景观和人文景观特色的环境。

2、景观环境设计的原则景观环境设计的原则包括自然性、人性、生态性和历史性等。

自然性要求景观环境能够体现自然美、自然规律和自然生态；人性要求景观环境能够满足人们的休闲娱乐和生活需求；生态性要求景观环境能够保护和改善自然生态环境；历史性要求景观环境能够保留和传承历史文化遗产。

主讲：谢汉康环境艺术设计制图概述一、图纸幅面及格式二、图形比例三、字体四、图线五、标注尺寸六、建筑工具与用品掌握国家制图标准的各项要求，了解绘图前各方面的准备工作及手绘制图的绘制，培养绘制严谨，作图认真的好习惯。

——“国标”是什么国家标准代号为“GB”，例如“GB/T 14690-1993，国标后面的两组数字分别表示标准的序号和颁布的年份。

国家标准的代号以“GB”开头者为强制性标准，以“GB/T”开头者为推荐性标准。

“ISO”为国际统一标准，是“International Standardization Organization”的缩写，这个标准是由国际标准化组织指定的。

1.图纸幅面标准图幅共有5种（表1-1，图1-1），绘制图样时应优先采用这些图幅尺寸，必要时也允许加长幅面。

加长幅面的尺寸是由基本幅面的短边成整数倍增加后得出（图1-2）。

幅面代号A0A1A2A3A4B×L841 ×1189594 ×841420 ×594297 ×420210 ×297 e2010c105a251-1注：幅面代号中a为装订边的图框线到图纸边缘的距离，c为留装订边时的非装订边的图框线到图纸边缘的距离；e为不留装订边时的图框线到图纸边缘的距离。

图1-1图1-2图框格式图纸可以横放也可以竖放，每张图纸上都必须用粗实线画出图框，其格式有两种；一种是用于需要装订的图纸，如图（图1-3）；另一种则用于不需要装订的图纸，如图（图1-4 ）。

同一产品的图样只能采用一种格式。

图1-3图1-4标题栏与会签栏格式标题栏填写内容一般为工程或产品名称、数量，图样名称，图样编号，设计单位名称，设计、绘图、校核、审定人员的签名、日期，以及更改区、材料、重量、比例等内容的表格（图1-5）。

标题栏位置和尺寸——通常置于图框内右下角（图1-6）。

长边长度应为180mm，短边长度最大为56mm。

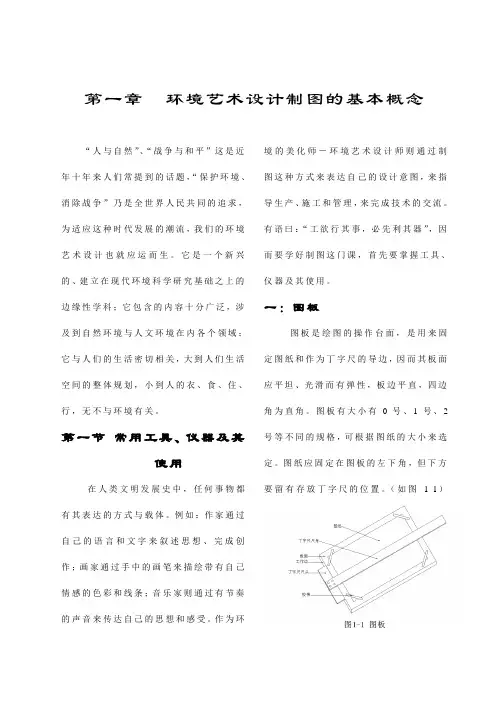

第一章环境艺术设计制图的基本概念“人与自然”、“战争与和平”这是近年十年来人们常提到的话题，“保护环境、消除战争”乃是全世界人民共同的追求，为适应这种时代发展的潮流，我们的环境艺术设计也就应运而生。

它是一个新兴的、建立在现代环境科学研究基础之上的边缘性学科；它包含的内容十分广泛，涉及到自然环境与人文环境在内各个领域；它与人们的生活密切相关，大到人们生活空间的整体规划，小到人的衣、食、住、行，无不与环境有关。

第一节常用工具、仪器及其使用在人类文明发展史中，任何事物都有其表达的方式与载体。

例如：作家通过自己的语言和文字来叙述思想、完成创作；画家通过手中的画笔来描绘带有自己情感的色彩和线条；音乐家则通过有节奏的声音来传达自己的思想和感受。

作为环境的美化师－环境艺术设计师则通过制图这种方式来表达自己的设计意图，来指导生产、施工和管理，来完成技术的交流。

有语曰：“工欲行其事，必先利其器”，因而要学好制图这门课，首先要掌握工具、仪器及其使用。

一：图板图板是绘图的操作台面，是用来固定图纸和作为丁字尺的导边，因而其板面应平坦、光滑而有弹性，板边平直，四边角为直角。

图板有大小有0号、1号、2号等不同的规格，可根据图纸的大小来选定。

图纸应固定在图板的左下角，但下方要留有存放丁字尺的位置。

（如图1-1）二：丁字尺丁字尺是用来画水平线的，它可分为尺头和尺身两部分，在尺身上标有刻度，通常有50cm 、60cm 、70cm 、80cm 、90cm 、100cm 的长短之分。

滑动时左手握住尺头，右手按住尺身，紧靠图板的左侧面工作边上下滑动（如图1－2a ），画水平线时应左手按住尺身，右手画线（如图1－2b ）。

丁字尺在不用时应挂在墙上或者平放，否则易变形。

三：三角板三角板应和丁字尺相配合使用，可用来画垂直线及15º、30º、45º、60º、75º等角度的倾斜线，每幅两块（45º和60º），画垂直线时应左手按住丁字尺尺身和三角板，右手画线。

园林制图复习资料第⼀章绪论⼯程图及作⽤⼯程图：按⼀定的规则和⽅法并遵照国家⼯程建设标准有关规定绘制的，来准确表达⼯程物体的形状、⼤⼩、位置，并说明有关技术要求的图样——“⼯程界的语⾔”。

作⽤：1.审批建设⼯程项⽬的依据；2.在⽣产施⼯中，是备料和施⼯的依据；3.在竣⼯时，是进⾏质量检查和验收，评价⼯程优劣的依据；4.编制⼯程概算、预算和决算及审核⼯程造价的依据。

园林⼯程图的内容及作⽤园林建设经过两个过程：设计：把园林建设任务中的⽂字资料和⼈们的空间构思结果通过整套的“设计图纸”表⽰出来。

施⼯：根据设计图纸把“园”建造起来。

园林设计图和施⼯图统称为园林⼯程图园林设计图：设计⼈员综合运⽤⼭⽯、⽔体、植物和建筑等造园要素，经过艺术构思和合理布局所绘制的图样。

施⼯图：指导施⼯⽤的整套图纸PS：图⽰原理和绘图⽅法⼀致，但表达内容的深⼊程度、详细程度、准确程度不同。

第⼆章基础知识（填空判断）第⼀节绘图⼯具丁字尺：⼜称T形尺，由互相垂直的尺头和尺⾝组成，尺⾝上有刻度的⼀侧称为⼯作边。

绘图铅笔：画粗实线常⽤2B或B的铅笔；画细实线、细点划线和写字，常⽤H或HB的铅笔，画底稿线常⽤2H的铅笔。

针管笔：⼜叫绘图墨⽔笔，是⽐较新型的上墨⼯具，它能像钢笔⼀样吸⽔、储⽔，且有0.1—1.2mm不同的型号，可以画出不同线宽的墨线。

设计制图中⾄少要具有粗、中、细三种不同管径的针管笔圆规：按顺时针⽅向转动圆规，规⾝略向前倾。

作同⼼圆或同⼼圆弧时，应保护圆⼼，先作⼩圆。

分规：截取线段、量取尺⼨、等分直线或圆弧。

⽐例尺：度量某⽐例下图上线段的实际长度或将实际尺⼨换算成图上尺⼨的⼯具。

三棱⽐例尺标有六种⽐例（1：100——1：600）。

第⼆节制图常规图纸幅⾯：各号基本幅⾯的尺⼨关系是：沿上⼀号幅⾯的长边对裁，即为下⼀号幅⾯的⼤⼩，对裁时去掉⼩数点后⾯的数字。

幅⾯的长边与短边的⽐例L:B= 21/2。

A0号图纸的⾯积为1m2。

图纸幅画的加长：在加长时只加长长边，短边⼀般不加长。

空间从心里学上讲,是由物体与感觉到它的人之间产生的相互关系所形成的;环境空间设计实际上就是人们为了一定的目的需要,使用某些实体要素,在原“空间”中限定出一部分新的使用空间的过程;二、空间的分类1.从使用性质上分1公共空间2私密空间3半公共空间2.从边界形态上分1封闭空间2开敞空间3过渡空间3.从空间态势上分1动态空间2静态空间3流动空间4.从结构特征上分1单一空间2符合空间5.从空间的感觉上分1肯定空间2模糊空间3虚拟空间三、空间的限定手法1.围合2.覆盖3.凸起4.凹入5.举架6.设立7.色彩、肌理变化第二节环境以形式美的规律一变化与统一1.变化在重复和类似中加入不同的元素,所产生变化的度和质的改变是由加入不同元素的多少而定,但应不能影响单元特征和整体性;2.统一本章节主要是让学生掌握环境设计的基本原理,空间的关系,尺度,比例关系,韵律的运用等基础知识,先通过理论的讲解,在结合实际案例分析,最后通过实际训练,让学生从印象的感知,到清晰的画面,最后到深刻的认识;为后面的专业知识打下良好的基础;统一是构成美的首要特征,是和谐的整体,是一种完整的感觉;统一的效果可以通过均衡、对比、和谐、主次、比例、间接、重复、对称、尺度、节奏等的结合运用的手段来获得;如图所示,东北大学汉卿会堂,天花造型的弧形体群组和地面弧形排列的坐椅交相辉映,使该空间的形调得到了很好的统一;统一也是一种秩序,是秩序、有机、和谐统一完整的,一般来说统一和秩序是绝对的,变化是相对的;在具体的设计中,常常使用一种形调、色调的手段得到较好的的统一效果,或者以简洁明确的一两种几何形来做基调变化也能获得严格的制约关系;如我国的天坛、埃及的金字塔,近代的大型体育馆等等均是采用了上述简单、肯定的几何形状而构成的,从而达到了高度完整和统一的美感;二对称与均衡1.对称对称是一种控制重复图形在构图中位置和方向的特殊规律;对称形体若划分成全等组成的数量所决定,如图所示;2.均衡是指通过对空间构图要素的安排达到视觉上动态或静态的稳定感;均衡可以通过对称,非对称或中性配置实现;在视觉上改变构图形状、质感、颜色、明暗配合和或样等都可以达到均衡;同样的形状和空间;相对一个公共轴或中心点对等分布,称为对称均衡；不同数量和特征元素在平衡点两边达到视觉重量上的平衡,称为非对称均衡,也称动态的平衡；消极的,缺乏重点或对比的平衡称为中性平衡, 以偶然性和模糊性为特点,如图所示;生活中的所有物体要保持均衡和稳定就必须具备一定的条件,如像山那样下部大、上部小,像树那样下部粗、下部细,像人体形那样左右对称等等,这样规律就证明了对称与稳定的规律;人造物古埃及金字塔与一力学原理和美学原理是相一致的;在建筑史上古今中外有无数著名建筑家都采用了对称式的形式美规律而获得了整体统一的,完美的经典作品;三重复与渐变1.重复同样一个形在设计中多次使用称为重复;重复手法在创造视觉和谐的方面效果突出;重复一般有形状的重复、尺寸上的重复、色彩上的重复、质感的重复、方向的重复、位置的重复、空间的重复和重量的重复等;然而太多的重复可能会有损构图的活力,这时可以在方向和空间上做一些变化,如以各种方式相互叠加、穿透、组合、或正负形结合等元素的重复可以产生节奏;意大利文化宫2．渐变渐变通常用于在构图内创造逐渐变大变多的手法;这些形通常按规则间距排列,也可以按照增加或较小的密度来排列;渐变也指一个形在形状、位置、方向或比例系统上的转换;1形状的渐变形在内部和外部的逐步变化;2尺度的渐变膨胀形的放大或缩小;3位置的渐变在重复的空间里,活动的结构线拦截或部分切断形;4方向渐变在一个平面上左右旋转一个形,或在三维空间内前后旋转一个形,同时保持其形状不变,其效果是方向上的变化; 5比例的渐变在渐变的柜架中缩小或放大部分要素;德国新国会大厦四主从与重点由若干要素组成的整体,每一要素在整体中所占的比重和所处的地位,都会影响到整个的统一性;倘若所有要素都竞相突出自己或者同处同等地位、不分主次都会影响整体的完整统一性;因此,为了达到统一,应处理好主次关系以把作为主体的大体量要素置于突出地位,而把其他次要素从属于主体,这样就可以使之成为一个有机的整体;在具体的空间组织中,其空间的艺术处理时必须的,但还是要在充分利用功能的原则和特点下突出其中重点的空间为中心斯图加特火车站;五韵律与节奏特点是由规律的重复出现或有秩序的变化,并从中体现出的条理性;重复性和连续性具有的韵律美感和节奏美感,犹如音乐旋律中音调起伏的节奏感;在自然界中许多事物或现象,也是有规律的重复出现或有秩序的变化,并激发人的美感的,如简单的一颗石子投入水中,就会激发一起圈圈的波纹由中心向四外散,从而产生了一种富有韵律和节奏的美感;人们根据这种美的规律创造了许许多多具有条理性、重复性和连续性为特征的美的形式韵律美;韵律美形式和规律在空间构成和创造中的运用是极为广泛、普遍的;山波剧院六比例与尺度比例则是指一个部分与另外一个部分或整体之间的适宜或和谐的关系;这种关系不可能仅仅是重要性大小的关系,也是数量大小和级别高低的关系;在决定事物的比例时,设计者通常有一个选择范围,有些是通过材料的性质,或通过空间要素的应力方式及事物的构成方式呈现给我们的;著名建筑家拉斯姆森在体验建筑书中形象地描述了比例和尺度在实际空间中的意义和感觉;任何物体,不论呈何种形状,都必然存在着三个方向长、宽、高的度量,比例所研究的就是这三个方向度量之间的关系问题;所谓推敲比例,就是指通过反复比较而寻求出这三者之间最理想的关系;一切造型艺术,都存在着比例关系是否和谐的问题,和谐的比例可以引发人的美感;公元前六世纪,希腊曾有一个哲学流派为毕达哥斯拉学派,在这个学派看来,万物最基本的因素是数,数的原则统治着宇宙中一切现象;他们不仅用这个原则来观察宇宙万物,而且还进一步用来探索美学中存在的各种现象;他们认为美就是和谐,并首先从数学和声学的观点出发去研究音乐节奏的和谐,认为节奏的和谐是由高低、长短、强弱各种不同音调按照一定数量上的比例组成的;毕达哥斯拉学派还把音乐中和谐的道理推广到建筑、雕塑等造型艺术中去,探索什么样的数量比例关系才能产生美的效果,著名的“黄金分割”就是由这个学派提出来的;如图所示,雅典帕蒂农神庙的正立面在划分比例时运用了黄金分割率;第三节环境符号,语言一、环境符号的分类1.图像性设计符号这是一种直觉性符号,它是通过模拟对象的造型而构成的;例如中国古建筑中具象的"云龙"纹饰;具象的门式,窗式,乃至脸谱画住宅、壁画、雕塑等都属于图像性符号或复合体;2.指示性设计符号与指示对象具有内在的因果关系,如门的形象成为了入口的指示,表第一节专业制图基础为了统一工程制图的表达方式,国家有关部门分别制定了建筑制图、园林制图、家具制图等制图标准,本书制图画法均以此作为参照和依据,但也同时考虑到了环艺制图的综合性、统一性和简洁性;1. 图纸幅面、格式和标题栏•手绘制图所用的纸,以质地坚实,橡皮擦试不易起毛,上墨线时不浸渗开的白纸为宜;•纸幅面根据需要和有关制图标准,可选用大小不等的几种规格尺寸;•图纸要应用墨线宽1mm构框,一般宜横式使用,必要时也可立式使用;•标题栏的位置位于图框的右下脚,其格式、尺寸及各项内容,在国家建筑制图标准中有规定,在本课程的学习过程中,制图作业标题栏建议采用这种格式和尺寸;•标题栏外框为粗实线宽1mm,其中两条边线利用图框线,内方格线为细实线宽0.35mm;2. 图线2.1线宽与线型本章节主要是针对学生的基本作图技能进行训练,所以在教学中主要采取的是实践教学,让学生在实际的绘图和过程中,结合户外写生,在实际环境中观察和发现对象,提高全面把握空间维度、刻画细节和丰富想象力三方面的能力,最终达到加强基本功训练、提高艺术鉴赏能力、增强实践作画能力、培养创新思维能力; 手绘的训练是本章节的•为了使图面层次清晰,图样美观,要用宽窄不等的线宽描绘不同的制图内容,一般图纸的线宽类型为粗、中粗、细、极细等4种;•粗实线一般宽度1mm左右,用来描绘图框线、墙体剖面线、剖切位置线等; •中粗实线绘图使用得最多,它可以描绘物体的可见形体轮廓线,剖面图、详图中被剖切部分轮廓线和尺寸线的起止符号短斜线等,其相对宽度根据图纸空间的表达需要而不同,线宽一般取0.6—0.8mm;•细实线一般包括虚线、点划线、双点划线、折断线和波浪线,线宽一般取0.3—0.4mm;•规定用不同的线型绘制图纸,每一种线型代表着特定的含义,其种类一般有实线、虚线、点划线、双点划线、折断线和波浪线等;•实线是连续不断的线,用来表现物体的可见轮廓;•虚线由较密的有间隔的短线构成,用来表示图中形体不可见部分,使用时只表示主要的隐藏物体;•点划线有较长的细线段构成,并且细线中间以单个短线或点隔开,用来表示对称物体结构的中心轴线;•双点划线表示假想投影轮廓线或成型前的原始轮廓线,它由中间间隔两个短线段和点的较长线段组成;•折断线由较长线段构成,并且这些线段中间用“z”型锯齿状符号连接;表示切割出图形一部分的断开线;•波浪线是自然弯曲状曲线,表示不需要画全的物体断开线,或构造层次的断开线; 一个重点内容,马克笔快速表现技法又是手绘中的重要点,它既要传达建筑的功能与形态,还要体现建筑材料的色彩、质感、光影和建筑环境的空间感;所以本章节堆手绘技法的训练会有所加强;2.2图线的画法和要求·图线是绘制图纸的基本要素,不仅要横平竖直,按图线类型要求画,而且要宽窄一致,深浅均匀;•在同一张图纸内,相同比例的各个图样,所用图线应选用相同的线宽;•两条平行线之间的最小间隙,不得小于0.7mm,小于此尺寸画单线;•画虚线、单点划线和双点划线的线段长度及间距应各自保持一致;•如图形较小,画点划线或双点划线有困难时,可用细实线代替;•图纸不得与文字、数字或符号重叠、混淆,不可避免时应先保证文字等的清晰;•波浪线及折断线中的断裂处的折线可徒手画出;•图线交接处应接实,不要出头过大;3. 字体•工程图样不仅绘制图形,还要用汉字填写标题栏,加注技术要求、说明事项、材料产地,以及用数字标注尺寸数字等;•国标规定汉字用长仿宋体,并采用国家正式公布推行的简化字,长仿宋字的特点是：笔划挺直、粗细一致、结构匀称,便于书写其宽度均为高度的2/3; •数字是用来标注尺寸的;字母用来表示定位轴号、代号、符号等;这些字体均应笔划清晰、字体端正、形式统一、排列整齐;•数字、字母书写时有一般字体或窄字体两种,一般字体笔划宽度为字高的1/20,窄字体的笔划宽度为字高的1/14,两种字体均可写成直式或斜式;•字体的高度即字号应从以下系列中选取20、14、10、7、5、3.5、2.5mm汉字的高度不应小于3.5mm;4. 比例•工程制图绘制的图样是实际物体按比例缩小、均等或放大后的图形,图样中的比例是指图形与实物相对应的线性尺寸之比,尺寸标注的数字仍是实物尺寸,是物体的真实大小,与画图所用比例无关;除标高及总平面图以米m为单位外,其他一律以毫米mm为单位,书写时不必注上单位;•比例太小图样表现不清楚,比例太大图纸幅面不够,应根据图样的用途和所绘物体大小,复杂程度等选用不同的比例绘图,一般有1：1、1：2、1：5、1：10、1：20、1：30、1：50、1：100、1：500图纸：实物等;•比例数字宜选用整数,比例确定后,图形尺寸的确定可用比例尺,直接从比例尺上读取数字绘图;也可以用计算法,如缩小比例1：10的计算,即可用实物的线型尺寸去除缩小倍数10,得出图形绘制的尺寸;•工程制图绘制的任何图样都需标注比例,当同一张图纸上的图形采用同一种比例时,可将比例统一注写在标题栏内,当各个图形采用不同的比例时,宜将比例分别注写在图名或样图编号的右侧,字的底线应取平,比例的字号应比图名的字号小一号或两号;5. 尺寸与标注•尺寸标注是工程制图的重要组成部分,是施工的依据,因此尺寸标注要注写清楚、齐全、正确;标注尺寸即要符合制图规范要求,还要与具体的加工工艺相适应,只有真正通晓工程制作的实质,熟练掌握尺寸标注的技巧,才能完整、合理地标注尺寸;1.组成•尺寸由尺寸线、尺寸界线、尺寸起止符号组成;•尺寸界线用细实线绘制,一般应与被注边垂直,一端离开图样轮廓线不小于2mm,另一端伸出尺寸线2~3mm;轮廓线、轴线和中心线也可用作尺寸界线; •尺寸线用细实线绘制,应与被注边平行,可以超出尺寸界线2~3mm建筑制图规定不超出尺寸界线,相互平行的尺寸线的间距,应大于7mm,并应保持间距一致;•尺寸起止符号一般用中粗斜短线绘制,其倾斜方向应与尺寸界线成顺时针45°角,长度宜为2~3mm;半径、直径,角度和弧长的尺寸起止符号,宜用箭头表示;2.数字标注•尺寸数字应根据其读数方向注写在靠近尺寸线的上方中部,如没有足够的注写位置,最外边的尺寸数字可注写在尺寸界限的外侧,中间相邻的尺寸数字可错开注写,也可引出注写;•线形尺寸的注写方向,尽量避免在画有阴影线的30°范围内标注尺寸; •标注半圆或小于半圆的圆弧,应标注半径;注在反映圆弧的圆形上;尺寸线一端从圆心开始,另一端画箭头指向圆弧;半径尺寸数字前加注符号“R”; •圆及大于半圆的圆弧应标注直径;直径尺寸线应通过圆心,两端指到圆弧;直径数字前,加注符号“ф”;•角度的尺寸线是以角顶端为圆心的圆弧,角度数字水平书写在尺寸线之外,v6. 符号1.定位轴线建筑工程图中确定主要承重构件墙、柱等位置的轴线叫定位轴线;它是施工定位、放线的重要依据;定位轴线用细点划线表示,并在其末端画一直经为8～10mm的细实线圆,圆心应在定位轴线的延长线上或延长线的折线上,并在圆内标注编号;水平方向编号采用阿拉伯数字从左至右顺序编写；竖向编号采用拉丁字母从下至上顺序编写;拉丁字母中的I、O、Z不得使用,避免与数字1、0、2混淆; 两轴线之间需要用附加轴线表示,附加轴线用分数编号;2.标高符号标高表示建筑物各部分的高度,标高符号用细实线的等腰三角形表示;标高数字以米为单位,注写到小数点后的第三位在总平面图中可注写到小数点后第三位;零点标高应注写成0.000,正数标高不注“＋”,负数标高应注“－”;总平面图上的三角形,用涂黑的三角形表示;3.剖切符号剖切符号分为用于剖面或断面上两种;用于剖面的符号有剖切位置线和剖视方向线组成,以粗实线绘制;剖切位置线的长度为6～10mm,剖视方向线垂直于剖切位置线,长度短于剖切位置线,宜为4～6mm;3.剖切符号剖切符号分为用于剖面或断面上两种;用于剖面的符号有剖切位置线和剖视方向线组成,以粗实线绘制;剖切位置线的长度为6～10mm,剖视方向线垂直于剖切位置线,长度短于剖切位置线,宜为4～6mm;编号采用阿拉伯数字,顺序由左至右、由下至上连续编排,并注写在剖视方向线的端部;断面剖切符号只用剖切位置线表示,其余同上,但编号应写在剖视方向一侧;4.索引符号与详图符号图纸的局部构造放大绘出的图样称为详图,详图可画在同一张图纸内,也可画在其他图纸上,为了便于查找,需引入“索引符号与详图符号”;索引符号圆直径为10mm,用细实线绘制;在被剖切的部位绘制剖切位置线用粗实线,引出线细实线所在一侧定位剖切后的投影方向;详图符号圆的直径为14mm, 用粗实线绘制,详图符号与索引符号相对应使用; 在室内制图中,立面的指示索引符号很多,可自行选择使用,编号方法与上同;5.引出线图样的某些部位需要用文字说明或详图时,可用引出线细实线从该部位引出;引出线用水平方向的线,或与水平方向成30、45、60、90的直线角度一致图面不乱文字说明可注写在水平线上方或水平线端头部;6.指北针指北针以直径24mm圆为轮廓,用细实线绘制;圆内绘一针尖指北针未宽度为3mm;第二节投影图原理及画法1. 投影的基本概念•工程绘图是应用投影的原理和方法绘制的,要想学会制图和看图,首先要学习投影法的基本原理,这样不仅能加深制图原理的理解,同时提高了空间想象能力,便于以后绘制设计工程图纸;•从日常生活可知,当光线照射物体,在地面或墙壁上会出现影子,这是日常生活中的投影现象;通过对这些自然现象进行科学的归纳和总结,人们找到了用平面图纸表示空间物体和大小的方法――投影法;•三角形ABC在灯光照射下,在平面上投下影子三角形abc这影子称为投影,光源S称为投影中心,光线称为投影线,投影所在的平面称为投影面,所有投影线都交于中心点S,这种投影法称为中心投影法;•平行投影特征：不变性、积聚性、重影性、类似性;•投影线垂直于投影面的平行投影法,称为正投影法,制图画法正是基于正投影产生的;2. 三面投影及三视图•工程制图中常用正投影法来表达物体的形状,因此,本文中如无特别说明,正投影法简称为投影法,正投影简称为投影;•物体的一个投影不能确定物体的形状,为了工程实际的需要,往往将空间物体放置在三个互相垂直的投影面之间,然后将物体分别向三个投影面作投影; •在正立投影面简称V面上产生的投影称为正面投影;•在水平投影面简称H面上产生的投影称为水平投影;•在侧立投影面简称W面上产生的投影称为侧面投影;•在工程图纸上,物体的三个投影是画在同一平面上的,因此在绘图时,必须假设将相互垂直的三个投影面,展开成一个平面;•展开的方法是：V面保持不动、H面向下旋转90°,即得到物体的三面投影图;•展开后投影面的边框线与作图无关,通常省去不画;•三个投影图分别表示形体的三个侧面,所以三个投影图之间,既有区别,又有联系;两旁的消失点;13、天点------就是近高远低的倾斜物体房子房盖的前面,消失在视平线以上的点;14、地点------就是近高远低的倾斜物休房子房盖的后面,消失在视平线以下的点;15、真高线：在透视图中代表物体空间真实高度的尺寸线三透视种类1、一点透视平行透视物体的两组线,一组平行于画面,另一组水平线垂直于画面,聚集于一个消失点,也称平行透视;一点透视表现范围广,纵深感强,适合表现庄重、严肃的室内空间;缺点是比较呆板,与真实效果有一定距离;2、二点透视成角透视物体有一组垂直线与画面平行,其他两组线均与画面成一角度,而每组有一个消失点,共有两个消失点,也称成角透视;二点透视图面效果比较自由、活泼,能比较真实地反映空间;缺点是,角度选择不好易产生变形;3、三点透视斜角透视物体的三组线均与画面成一角度,三组线消失于三个消失点,也称斜角透视;三点透视多用于高层建筑透视;三点透视就是立方体相对于画面,其面及棱线都不平行时,面的边线可以延伸为三个消失点,用俯视或仰视等去看立方体就会形成三点透视;四室内透视图的构图要求1.画透视图时,要考虑室内布局的主次,重点表现对象,墙面、顶棚、家具,哪些需着重表现,这就需要不同的视高、视距、视角来调整;2.室内空间布局处理要得当,避免有的角度拥挤,有的角度空,可用绿化、小品适当调整补充画面;3.画面的气氛,也可用绿化、陈设、人物等穿插绘画,但要注意比例关系;4.画面应有虚实感,突出主要部分,强调主要部分的色彩、线条;三、手绘表现技法一技法表现分类1.钢笔画钢笔画是在表现形式上,用单一颜色来塑造形象,属于素描的一种;钢笔画最早见于欧洲的建筑庭院设计图稿中,目前也是设计师常用的表达方法之一;建筑师、设计师常用钢笔作速写来搜集资料或勾画设计草图;钢笔画笔调清劲、轮廓分明,绘画工具简单,便于携带,绘制方便,可以随时练习、写生、记录,甚至在工地上也可以勾画设计,有其他画种无法与之媲美的便捷快速的表达特点, 这也是钢笔画被建筑业广泛采用的原因之一;钢笔画能快地记录思维、组织分析画面效果、改进设计方案,是培养设计师设计灵感最直接的绘画方法之一;叠加法是在平涂法与退晕法技法的基础上,为了增加画意,取得特殊效果的一种技法;叠加法讲究用笔,可以使用一种颜色在需要晕染的部位,按明暗光影分界,逐层叠加用色,取得同一色彩不同层面的变化效果;用笔可以预留出叠加笔触的位置,产生多种深浅变化;或者叠加不同的颜色,利用水彩的透明性,产生不同的色相或冷暖变3.水粉画表现技法水粉画表现效果厚重、色彩强烈、表现充分,是效果图表现技法中运用最为普遍的一种;其表现技法大致可分为干画法、湿画法两种,在实际表现中经常综合使用;4.、马克笔表现技法。

第一篇环艺制图基础•环艺设计一般包括景观设计、园林建筑小品、室内设计、甚至家具设计等项目，除造型设计外，工程设计环节乃至关重要。

工程制图就是工程设计所用的专业图纸语言，环艺专业的学生应掌握并熟练运用这种语言，以表达设计意图，指导施工制作。

工程制图是一种准确、规范、详细、完备的技术文件，制图不同于绘画，理性成分多于感性成分，培养一种严肃认真的工作习惯，不仅是绘制工程制图的需要，也是一个设计人员的基本素质要求。

环艺工程设计对象大小及复杂程度差别较大，材料及施工方法繁多，再加上环艺制图同时要面向专业和非专业人士，其制图画法，表达方式，即严谨准确简明统一，又易于阅读形象直观。

环艺工程制图在制图基本要求前提下，表达方式比较灵活，图面具有一定的视觉化倾向。

学习环艺制图，不仅要多学多练，更重要的还要掌握各种相关的工程专业知识，积累一定的生产实践经验，在此基础之上，融会贯通，领悟提高，方能真正完成制图训练。

第一章专业制图基础为了统一工程制图的表达方式，国家有关部门分别制定了《建筑制图》、《园林制图》、《家具制图》等制图标准，本书制图画法均以此作为参照和依据，但也同时考虑到了环艺制图的综合性、统一性和简洁性。

1. 图纸幅面、格式和标题栏•手绘制图所用的纸，以质地坚实，橡皮擦试不易起毛，上墨线时不浸渗开的白纸为宜。

•纸幅面根据需要和有关制图标准，可选用大小不等的几种规格尺寸。

•图纸要应用墨线（宽1mm）构框，一般宜横式使用，必要时也可立式使用。

•标题栏的位置位于图框的右下脚，其格式、尺寸及各项内容，在国家建筑制图标准中有规定，在本课程的学习过程中，制图作业标题栏建议采用这种格式和尺寸。

•标题栏外框为粗实线（宽1mm）,其中两条边线利用图框线，内方格线为细实线(宽0.35mm)。

2. 图线2.1线宽与线型•为了使图面层次清晰，图样美观，要用宽窄不等的线宽描绘不同的制图内容，一般图纸的线宽类型为粗、中粗、细、极细等4种。
