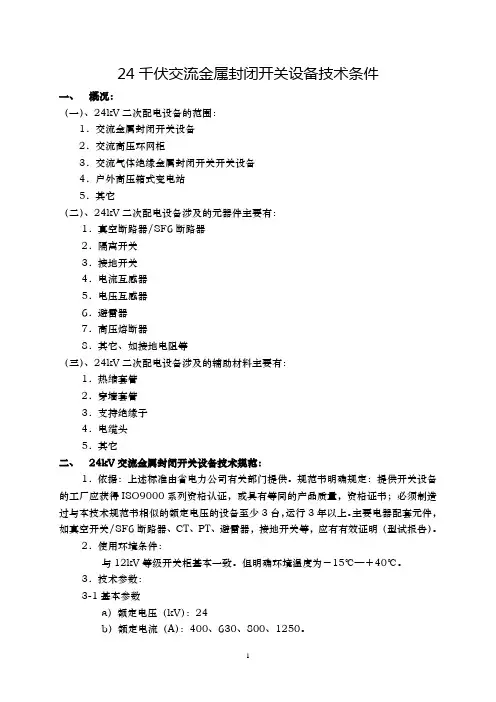

24千伏交流金属封闭开关设备技术条件一、概况：（一）、24kV二次配电设备的范围：1．交流金属封闭开关设备2．交流高压环网柜3．交流气体绝缘金属封闭开关开关设备4．户外高压箱式变电站5．其它（二）、24kV二次配电设备涉及的元器件主要有：1．真空断路器/SF6断路器2．隔离开关3．接地开关4．电流互感器5．电压互感器6．避雷器7．高压熔断器8．其它、如接地电阻等（三）、24kV二次配电设备涉及的辅助材料主要有：1．热缩套管2．穿墙套管3．支持绝缘子4．电缆头5．其它二、24kV交流金属封闭开关设备技术规范：1．依据：上述标准由省电力公司有关部门提供。
规范书明确规定：提供开关设备的工厂应获得ISO9000系列资格认证，或具有等同的产品质量，资格证书；必须制造过与本技术规范书相似的额定电压的设备至少3台，运行3年以上。
主要电器配套元件，如真空开关/SF6断路器、CT、PT、避雷器，接地开关等，应有有效证明（型试报告）。
2．使用环境条件：与12kV等级开关柜基本一致。
但明确环境温度为－15℃—＋40℃。
3．技术参数：3-1基本参数a）额定电压（kV）：24b）额定电流（A）：400、630、800、1250。
c）额定短路开断电流（kA）：12.5、16、20、25。
d）额定短路电流开断次数：真空开关：不少于30 次；开关：不少于20次。
SF6e）额定短时耐受电流（kA）：12.5、16、20、25。
f）额定关合电流和额定峰值耐受电流（kA）：额定短时耐受电流的2.5倍。
i）额定操作电压（V）：直流电压：110，220交流电压：220／380j）绝缘水平（kV）：额定短时工频耐受电压（有效值）：对地、相间、断口：50；隔离断口：60。
额定雷电冲击耐受电压（峰值）：对地、相间、断口：125，隔离断口：145。
4、技术要求4-1 a）金属封闭开关柜可采用铠装式、间隔式和箱式，其绝缘介质可以为空气。
或SF6b）开关柜的结构应保证人员工作的安全，并便于运行、维护、检查、检修和试验。
24千伏交流金属封闭开关设备技术条件一、概况：（一）、24kV二次配电设备的范围：1．交流金属封闭开关设备2．交流高压环网柜3．交流气体绝缘金属封闭开关开关设备4．户外高压箱式变电站5．其它（二）、24kV二次配电设备涉及的元器件主要有：1．真空断路器/SF6断路器2．隔离开关3．接地开关4．电流互感器5．电压互感器6．避雷器7．高压熔断器8．其它、如接地电阻等（三）、24kV二次配电设备涉及的辅助材料主要有：1．热缩套管2．穿墙套管3．支持绝缘子4．电缆头5．其它二、24kV交流金属封闭开关设备技术规范：1．依据：上述标准由省电力公司有关部门提供。
规范书明确规定：提供开关设备的工厂应获得ISO9000系列资格认证，或具有等同的产品质量，资格证书；必须制造过与本技术规范书相似的额定电压的设备至少3台，运行3年以上。
主要电器配套元件，如真空开关/SF6断路器、CT、PT、避雷器，接地开关等，应有有效证明（型试报告）。
2．使用环境条件：与12kV等级开关柜基本一致。
但明确环境温度为－15℃—＋40℃。
3．技术参数：3-1基本参数a）额定电压（kV）：24b）额定电流（A）：400、630、800、1250。
c）额定短路开断电流（kA）：12.5、16、20、25。
d）额定短路电流开断次数：真空开关：不少于30 次；开关：不少于20次。
SF6e）额定短时耐受电流（kA）：12.5、16、20、25。
f）额定关合电流和额定峰值耐受电流（kA）：额定短时耐受电流的2.5倍。
i）额定操作电压（V）：直流电压：110，220交流电压：220／380j）绝缘水平（kV）：额定短时工频耐受电压（有效值）：对地、相间、断口：50；隔离断口：60。
额定雷电冲击耐受电压（峰值）：对地、相间、断口：125，隔离断口：145。
4、技术要求4-1 a）金属封闭开关柜可采用铠装式、间隔式和箱式，其绝缘介质可以为空气。
或SF6b）开关柜的结构应保证人员工作的安全，并便于运行、维护、检查、检修和试验。

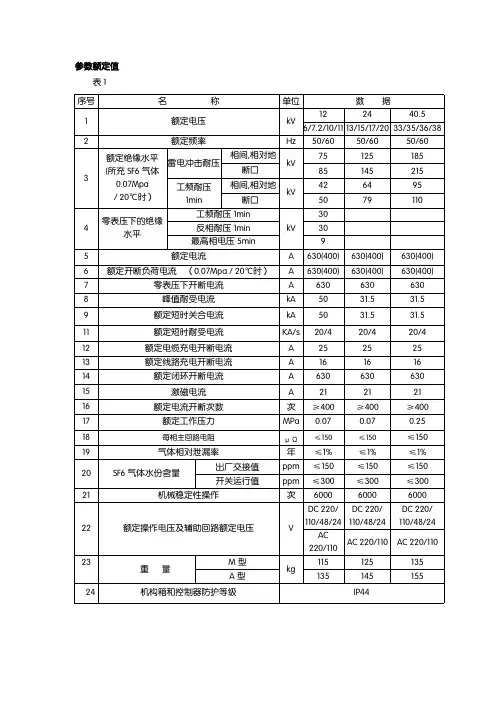

参数额定值表1序号名称单位数据1额定电压kV122440.56/7.2/10/1113/15/17/2033/35/36/382额定频率Hz50/6050/6050/603额定绝缘水平(所充SF6气体0.07Mpa/20℃时）雷电冲击耐压相间,相对地kV75125185断口85145215工频耐压1min相间,相对地kV426495断口50791104零表压下的绝缘水平工频耐压1minkV30反相耐压1min30最高相电压5min95额定电流A630(400)630(400)630(400) 6额定开断负荷电流（0.07Mpa/20℃时）A630(400)630(400)630(400) 7零表压下开断电流A630630630 8峰值耐受电流kA5031.531.5 9额定短时关合电流kA5031.531.5 11额定短时耐受电流KA/s20/420/420/4 12额定电缆充电开断电流A252525 13额定线路充电开断电流A161616 14额定闭环开断电流A630630630 15激磁电流A212121 16额定电流开断次数次≥400≥400≥400 17额定工作压力MPa0.070.070.25 18每相主回路电阻μΩ≤150≤150≤150 19气体相对泄漏率年≤1%≤1%≤1%20SF6气体水份含量出厂交接值ppm≤150≤150≤150开关运行值ppm≤300≤300≤30021机械稳定性操作次60006000600022额定操作电压及辅助回路额定电压VDC220/110/48/24DC220/110/48/24DC220/110/48/24 AC220/110AC220/110AC220/11023重量M型kg115125135 A型13514515524机构箱和控制器防护等级IP44。

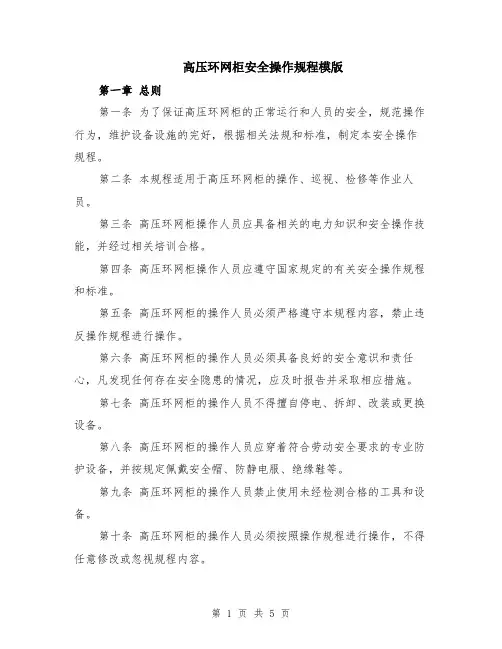

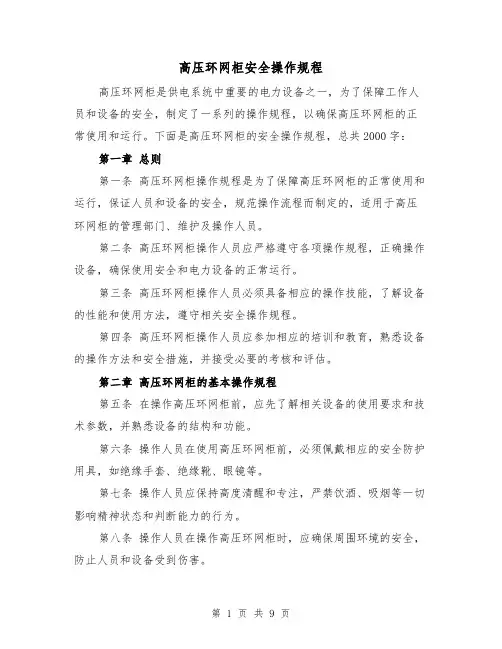

高压环网柜安全操作规程模版第一章总则第一条为了保证高压环网柜的正常运行和人员的安全，规范操作行为，维护设备设施的完好，根据相关法规和标准，制定本安全操作规程。
第二条本规程适用于高压环网柜的操作、巡视、检修等作业人员。
第三条高压环网柜操作人员应具备相关的电力知识和安全操作技能，并经过相关培训合格。
第四条高压环网柜操作人员应遵守国家规定的有关安全操作规程和标准。
第五条高压环网柜的操作人员必须严格遵守本规程内容，禁止违反操作规程进行操作。
第六条高压环网柜的操作人员必须具备良好的安全意识和责任心，凡发现任何存在安全隐患的情况，应及时报告并采取相应措施。
第七条高压环网柜的操作人员不得擅自停电、拆卸、改装或更换设备。
第八条高压环网柜的操作人员应穿着符合劳动安全要求的专业防护设备，并按规定佩戴安全帽、防静电服、绝缘鞋等。
第九条高压环网柜的操作人员禁止使用未经检测合格的工具和设备。
第十条高压环网柜的操作人员必须按照操作规程进行操作，不得任意修改或忽视规程内容。
第十一条高压环网柜的操作人员必须认真履行值班制度，确保操作岗位的连续性和安全性。
第二章操作流程第一条高压环网柜的操作人员在操作前应仔细阅读设备的相关档案和技术资料，了解设备的性能和工作原理。
第二条操作前，操作人员应对设备进行带电检查，确保设备状态正常，无任何异常情况。
第三条操作人员在操作前应对设备周围的环境进行巡视，清除危险物品和障碍物。
第四条操作人员应使用指定的工具进行操作，不得随意更换或使用有缺陷的工具。
第五条操作人员在操作过程中应始终保持安全距离，禁止身体直接接触高压设备或裸露导线。
第六条操作人员在操作过程中应严格按照规定的步骤进行操作，不得跳过任何环节。
第七条在操作过程中，操作人员应时刻保持沉着冷静的状态，不得因急躁、紧张或疲劳而导致操作失误。
第八条操作人员在操作过程中发现任何异常情况或危险隐患时，应立即停止操作，并报告相关人员。
第九条操作人员在操作结束后，应及时清理工作现场，保持设备周围的整洁卫生。

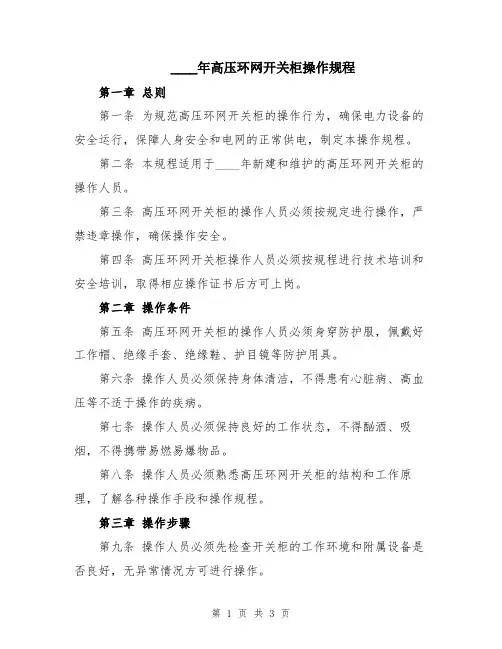

____年高压环网开关柜操作规程第一章总则第一条为规范高压环网开关柜的操作行为，确保电力设备的安全运行，保障人身安全和电网的正常供电，制定本操作规程。
第二条本规程适用于____年新建和维护的高压环网开关柜的操作人员。
第三条高压环网开关柜的操作人员必须按规定进行操作，严禁违章操作，确保操作安全。
第四条高压环网开关柜操作人员必须按规程进行技术培训和安全培训，取得相应操作证书后方可上岗。
第二章操作条件第五条高压环网开关柜的操作人员必须身穿防护服，佩戴好工作帽、绝缘手套、绝缘鞋、护目镜等防护用具。
第六条操作人员必须保持身体清洁，不得患有心脏病、高血压等不适于操作的疾病。
第七条操作人员必须保持良好的工作状态，不得酗酒、吸烟，不得携带易燃易爆物品。
第八条操作人员必须熟悉高压环网开关柜的结构和工作原理，了解各种操作手段和操作规程。
第三章操作步骤第九条操作人员必须先检查开关柜的工作环境和附属设备是否良好，无异常情况方可进行操作。
第十条操作人员必须熟悉开关柜的总线结构和各个柜间连接方式，确保操作正确。
第十一条操作人员在操作过程中必须先拉开带合闸互锁装置的刀闸，等待数秒后，再进行其他操作。
第十二条操作人员在进行断电操作时必须先将所有断路器合闸，确保安全。
第十三条操作人员在进行分闸操作时必须先使断路器跳闸，然后才能进行其他操作。
第四章操作注意事项第十四条操作人员在操作过程中必须保持专注，不得分心或与他人闲聊。
第十五条操作人员在操作过程中必须按照事先制定的操作计划进行，不得擅自改变。
第十六条操作人员在操作过程中必须按照规定的顺序进行，严禁违章操作。
第十七条操作人员在操作过程中必须随时关注开关柜的运行状态，如有异常情况立即报警并采取相应措施。
第五章突发事件处理第十八条操作人员在突发事件发生时必须保持冷静，按照应急预案进行处理。
第十九条操作人员在突发事件中必须保障自身安全，确保不受伤害。
第二十条操作人员在处理突发事件时必须及时报告上级，并配合其他相关部门进行处理。
环网柜技术规范书环网柜是一种用于城市电力配电系统的关键设备，用于实现低压配电网的集中监控和远程控制。
为了规范环网柜的设计、制造和使用，确保其安全、可靠和高效运行，制定环网柜技术规范书是必要的。
下面是一份1200字以上的环网柜技术规范书。
1.引言本技术规范书适用于城市低压配电网环网柜的设计、制造和使用。
其目的是确保环网柜的安全运行和配电网络的正常运行，提高供电可靠性。
2.术语和符号在本规范中，以下术语和符号具有特殊含义：2.1环网柜：用于城市电力配电系统的设备，用于监控和控制低压配电网的运行。
2.2开关设备：用于控制和切换电力系统中电流的设备，例如断路器、负荷开关等。
2.3配电保护装置：用于保护和检测低压配电网的设备，例如电流互感器、电压互感器等。
2.4控制系统：用于监控和控制环网柜运行的系统，例如远程监控系统、SCADA系统等。
3.设计标准3.2环网柜的外部尺寸和接线方式应满足电力工程设计要求，保证与其他设备的配合和连接。
3.3环网柜的内部布置和设备选择应考虑到可操作性、可维护性和安全性。
3.4环网柜的防护等级应根据使用环境和要求进行确定，确保其在不同环境条件下的运行稳定性。
4.制造要求4.1环网柜的制造应符合国家和地方规定的相关标准，例如GB/T3836-2024《爆炸性环境用电气设备》等。
4.2环网柜的设备选择和制造应符合产品标准，并具有相关产品认证，例如CCC认证等。
4.3环网柜的外观应整洁美观，内部电气连接应牢固可靠，各部件应有良好的机械强度和耐腐蚀性。
4.4环网柜的制造过程应具备良好的质量控制体系，确保产品质量稳定可靠。
5.使用和维护5.1环网柜的使用应按照操作手册进行，遵循正确的操作步骤，确保人员安全和设备正常运行。
5.2环网柜应定期进行维护和检修，确保设备的可靠性和可维护性。
5.3环网柜的维修和更换部件应由专业的维修人员进行，使用合适的工具和设备。
5.4环网柜的保护装置和控制系统应定期进行检测和校验，确保其正常运行。

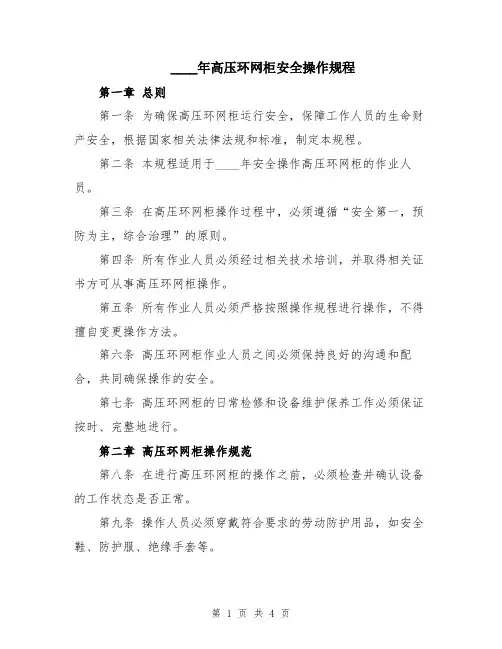

____年高压环网柜安全操作规程第一章总则第一条为确保高压环网柜运行安全，保障工作人员的生命财产安全，根据国家相关法律法规和标准，制定本规程。
第二条本规程适用于____年安全操作高压环网柜的作业人员。
第三条在高压环网柜操作过程中，必须遵循“安全第一，预防为主，综合治理”的原则。
第四条所有作业人员必须经过相关技术培训，并取得相关证书方可从事高压环网柜操作。
第五条所有作业人员必须严格按照操作规程进行操作，不得擅自变更操作方法。
第六条高压环网柜作业人员之间必须保持良好的沟通和配合，共同确保操作的安全。
第七条高压环网柜的日常检修和设备维护保养工作必须保证按时、完整地进行。
第二章高压环网柜操作规范第八条在进行高压环网柜的操作之前，必须检查并确认设备的工作状态是否正常。
第九条操作人员必须穿戴符合要求的劳动防护用品，如安全鞋、防护服、绝缘手套等。
第十条操作人员必须保持清醒，不得在操作时饮酒、吸烟或是吸毒。
第十一条在操作高压环网柜时，必须按照规定的操作步骤进行，不得擅自操作或变更接线方式。
第十二条在高压环网柜操作时，必须确保环境清洁、整洁，无杂物、易燃物或其他物品影响操作。
第十三条操作人员必须经过严格的培训，熟悉高压环网柜的工作原理及操作方法。
第十四条操作人员必须熟悉高压环网柜的相关技术资料和操作手册，熟悉各种设备的特点和使用要求。
第十五条在进行高压环网柜操作时，必须确保设备接地良好，排除安全隐患。
第十六条当发生紧急情况时，操作人员必须立即停止操作，并向上级报告，采取相应的应急措施。
第三章安全事故防范第十七条在高压环网柜操作过程中，严禁超负荷操作，防止设备过载。
第十八条操作人员必须定期检查设备的绝缘状况，保证设备的绝缘性能符合要求。
第十九条操作人员必须定期检查设备的连接部分，保证设备的可靠连接。
第二十条操作人员必须保持设备的清洁，防止杂物或腐蚀物对设备造成损害。
第二十一条操作人员必须在操作前检查设备上是否存在漏电现象，防止发生触电事故。
24kV环网柜通用技术规范对应的专用技术规范目录技术规范使用说明1、本物资采购标准技术规范分为标准技术规范通用部分和标准技术规范专用部分。
2、项目单位根据需求选择所需设备的技术规范。
技术规范通用部分条款、专用部分标准技术参数表和使用条件表固化的参数原则上不能更改。
3、项目单位应按实际要求填写“项目需求部分”。
如确实需要改动以下部分，项目单位应填写专用部分“表7 项目单位技术偏差表”，并加盖该网、省公司物资部（招投标管理中心）公章，与辅助说明文件随招标计划一起提交至招标文件审查会：①改动通用部分条款及专用部分固化的参数；②项目单位要求值超出标准技术参数值范围；③根据实际使用条件，需要变更污秽等级、海拔高度、耐受地震能力、压力释放能力、环境温度等要求。
经招标文件审查会同意后，对专用部分的修改形成“项目单位技术偏差表”，放入专用部分表6中，随招标文件同时发出并视为有效，否则将视为无差异。
4、投标人逐项响应技术规范专用部分中“1标准技术参数表”、“2项目需求部分”和“3投标人响应部分”三部分相应内容。
填写投标人响应部分，应严格按招标文件技术规范专用部分的“招标人要求值”一栏填写相应的投标人响应部分的表格。
投标人还应对项目需求部分的“项目单位技术偏差表”中给出的参数进行响应。
“项目单位技术偏差表”与“标准技术参数表”和“使用条件表”中参数不同时，以偏差表给出的参数为准。
投标人填写技术参数和性能要求响应表时，如有偏差除填写“表7 投标人技术偏差表”外，必要时应提供证明参数优于招标人要求的相关试验报告。
5、对扩建工程，项目单位应在专用部分提出与原工程相适应的一次、二次及土建的接口要求。
6、技术规范范本的页面、标题等均为统一格式，不得随意更改。
7、各专业要求（如有）目录1总则 (2)1.1一般规定 (2)1.2投标人应提供的资格文件 (2)1.3适用范围 (2)1.4对设计图纸、说明书和试验报告的要求 (3)1.5标准和规范 (5)1.6投标人必须提交的技术参数和信息 (6)1.7备品备件 (6)1.8专用工具与仪器仪表 (6)1.9安装、调试、性能试验、试运行和验收 (7)2 结构要求 (7)2.1环网柜技术参数 (7)2.2通用要求 (7)2.3负荷开关（断路器） (10)2.4负荷开关-熔断器组合电器 (11)2.5隔离开关 (11)2.6接地开关 (11)2.7电流互感器 (11)2.8电压互感器 (12)2.9避雷器 (12)2.10母线 (12)3 试验 (12)3.1型式试验 (12)3.2出厂试验 (13)3.2现场交接试验 (13)4 技术服务、工厂检验和监造 (13)4.1技术服务 (13)4.2工厂检验和监造 (14)5 一、二次及土建接口要求 (14)1总则1.1 一般规定1.投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。

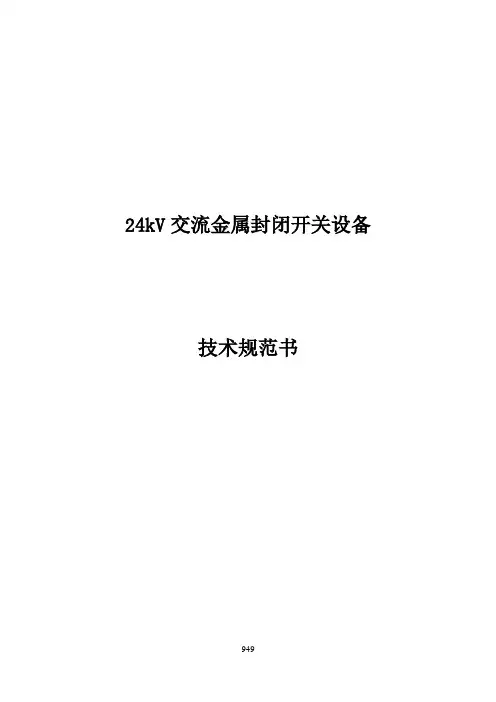

24kV交流金属封闭开关设备技术规范书9494.1 应遵守的标准GB 156 《标准电压》GB 311.1 《高压输变电设备的绝缘配合》GB 3906 《3.6kV～40.5kV交流金属封闭开关设备和控制设备》GB 1408 《固体绝缘材料工频电气强度的试验方法》GB 3309 《高压开关设备常温下的机械试验》GB 7354 《局部放电测量》GB/T 11022 《高压开关设备和控制设备标准的共用技术要求》SD/T 318 《高压开关柜闭锁装置技术条件》DL/T 402 《交流高压断路器订货技术条件》DL/T 486 《交流高压隔离开关和接地开关订货技术条件》DL/T 593 《高压开关设备和控制设备标准的共用技术要求》DL/T 404 《户内交流高压开关柜订货技术条件》DL/T 403 《12～40.5kV高压真空断路器订货技术条件》DL/T 615 《交流高压断路器参数选用导则》4.2 使用环境条件4.2.1 环境温度 -15 ℃～+40 ℃日温差 25 K4.2.2 海拔高度不超过1000m4.2.3 相对湿度：日平均不大于 95%月平均不大于 90%4.2.4抗地震能力：水平加速度 0.2g垂直加速度 0.1g试验时，整台设备应能承受上述加速度同时作用，试验方法采用共振、正弦、拍波试验法，激振 5 次，每次5波，间隔2s，安全系数1.67。
动态试验报告由卖方提出。
4.3 型式及额定参数4.3.1 型式4.3.2 额定电压 24 kV4.3.3 额定频率 50 Hz4.3.4 额定电流a、主母线及主变进线母线桥b、主变柜和分段柜c、其他开关柜d、接地母线≥TMY-40×5 mm×mm4.3.5温升：主回路在额定电流和额定频率下的温升，应遵守GB/T 11022的规定，柜内各组件的温升值不得超过该组件的相应标准的规定，可触及的外壳和盖板的温升不得超过30K。
9504.3.6 额定短路开断电流（有效值）：4.3.7 额定关合电流（峰值）：4.3.8 额定热稳定电流（4s，有效值）：4.3.9 额定动稳定电流（峰值）：4.3.10 开关设备的绝缘水平：a、工频耐压（1min，有效值）相间及对地 50/65 kV隔离断口间 65/79 kVb、雷电冲击耐压（峰值）相间及对地 95/125 kV隔离断口间 115/145 kVc、辅助回路及控制回路工频耐压（1min，有效值） 2000 V注：斜线上下分别为系统中性点经低电阻接地方式、不接地或经消弧线圈接地方式4.3.11 爬电比距（纯瓷绝缘、有机绝缘）≥18 mm/ kV、20 mm/ kV空气净距(相间和相对地) ≥180 mm（不满足时采用复合绝缘）采用绝缘隔板时，高压导体与该绝缘板间应保持不小于50mm的空气间隙。

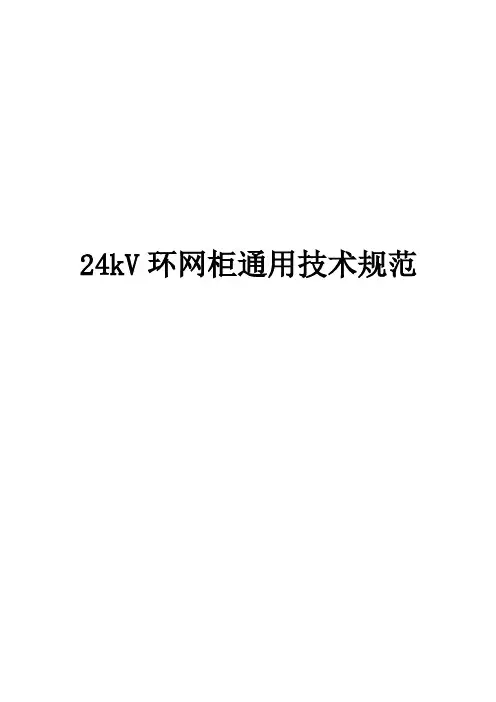

24kV环网柜技术规范目录1 规范性引用文件 ---------------------------------------------------------------------------------------------------------- 12 技术参数及要求 ---------------------------------------------------------------------------------------------------------- 1 3标准技术参数 ------------------------------------------------------------------------------------------------------------- 4 4使用环境条件表---------------------------------------------------------------------------------------------------------- 9 5 试验 ------------------------------------------------------------------------------------------------------------------------ 1024kV环网柜技术规范1 规范性引用文件下列标准所包含的有关条文，通过引用而构成为本技术条件的条文。
