硬聚氯乙烯管材（PVC-U）---管材介绍之一PVC-U）管材（一）基本特征1、名称及简介硬聚氯乙烯（PVC-U）管材（英文名称Unplasticized polyvinyl chloride pipes forwater supply）是以聚氯乙烯树脂为主要原料，加入适量助剂，经混合挤出加工成型的塑料管材，管材中不含增塑剂。

给水用硬聚氯乙烯PVC-U管材的外观、规格尺寸和标志应符合《给水用硬聚氯乙烯（PVC-U）管材》GB10002.1-1996标准要求。

给水用硬聚氯乙烯PVC-U管材（件）2、外观管材内外表面应光滑、平整，无凹陷、无分解变色线和其他影响管材性能的表面缺陷。

管材不应含有可见杂质。

管材端面应切割平整并与轴线垂直，管材应不透光。

3、规格尺寸给水用硬聚氯乙烯PVC-U管材的长度（L）一般为是4m、6m、8m、12m，也可由拱需双方商定，偏差为+0.4%，-0.2%。

管材规格尺寸从de20～de1000㎜,管材公称压力分为0.6MPa、0.8 MPa、1.0 MPa、1.25 MPa、1.6 MPa。

管材公称压力和规格尺寸见下表。

(单位：㎜)硬聚氯乙烯PVC-U管材的公称压力系指管材在20℃条件下输送水的工作压力。

若水温在25-45℃时，应按照下表不同温度下的下降系数（ft）修正工作压力。

用下降系数乘以公称压力（PN）得到最大允许工作压力。

4、标志对于给水用硬聚氯乙烯PVC-U管材，每根管材不得少于两处永久性标志。

标志至少应包括下列内容：生产厂名、厂址。

产品名称，应注明（PVC-U）饮用水或（PVC-U）非饮用水。

规格尺寸。

公称压力、公称外径和壁厚。

管材标准号。

生产日期。

（二）主要性能1.主要性能特点给用水硬聚氯乙烯(PVC-U)管材具有如下主要性能特点：（1）机械性能好。

管材耐水压强度、耐外压强度、耐冲击强度等均良好。

抗压性好，压至外径的1/2不会破裂。

（2）流动阻力小。

PVC-U管内壁光滑，流动阻力小，粗糙率为0.008～0.009,输水能力较铸铁管提高25%,较混凝土管提高50%,(3) 耐腐蚀,使用寿命长。

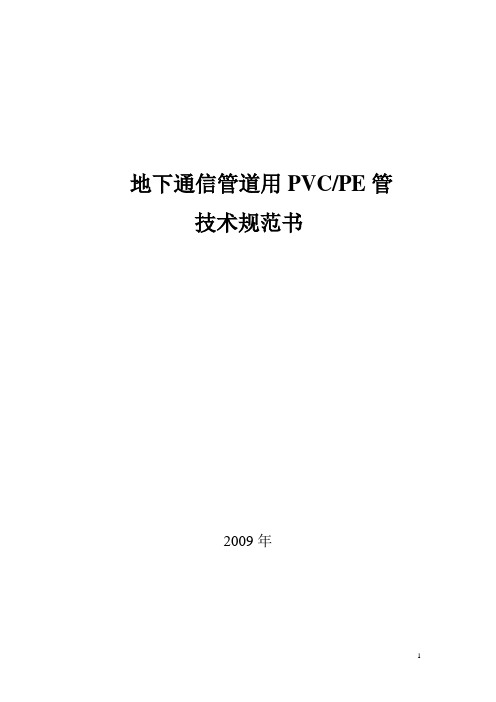

地下通信管道用PVC/PE管技术规范书2009年2009年通信工程管道用PVC/PE管技术规范书１．总则1.1提出关于所供的PVC管、PE子管及附件的质量及检测和验收等相关技术规范，本规范中尚未规定的其它技术要求应不劣于中国国家标准、行业标准的最新版本要求。

1.2本技术规范书未标明日期的中国国家标准、行业标准均以最新发布的版本（截至到发标日）作为依据。

1.4投标方至少应提供包括以下内容的技术文件：1)PVC管及附件制造厂家的名称和地址。

2)PVC管及附件的技术标准、制造方法及质量保证措施。

3)PVC管及附件的结构（包括截面）图、各部分的详细尺寸和重量。

4)PVC管及附件所用主要原材料的生产厂家、型号及主要技术标准5)保证PVC塑料管及附件寿命的有关技术措施、PVC管预期寿命的测试方法和计算公式（包括保证PVC塑料管及附件在阳光下、地下、仓库里的具体寿命年限）。

6)投标方需要说明的其它事宜。

１.5使用验证投标方为本工程提供的PVC和PE子管类型必须是经过以往现场使用和验证过的，而且必须是曾为两个或以上的电信运营商提供一年以上质量合格、服务满意的地下通信管道用的各种类型PVC管、PE子管。

投标方在技术文件中应提供购买上述类型PVC管、PE子管并投入使用的电信运营商的名称和地址（包括邮政编码、电报挂号、传真及电话号码）。

并详细列出PVC管的型号、技术数据和长度、验收日期等。

招标方保留证实所供PVC管性能的权力。

1.6本文件的解释权属于招标方。

２．通信管道用PVC管的主要技术要求和指标２．１ PVC管的物理、机械和电气特性2.2.1 PVC管的规格PVC管的规格应符合表2.2-1的规定。

表2.2-1PVC管、PE子管的规格和误差对于椭圆度指标，厂商应报出实际测试数值。

2.2.2 外观及气闭（1）PVC管的外观PVC管外壁及内壁必须光滑、平整、清洁，不得有任何气泡、裂口、杂质等各种缺陷。

PVC管的端面应平滑，并与轴向垂直。

排水硬聚氯乙烯（PVCU）管安装欧阳学文一、适用范围建筑排水硬聚氯乙烯管即PVCU管，适用于建筑高度不大于100m的工业与民用建筑物内连续排放温度不大于40℃，瞬时排放温度不大于80℃的生活污水和废水。

当建筑高度大于100m时，能否采用PVCU排水管，则应根据工程的具体情况与当地消防部门协商。

二、主要材料及管理建筑排水硬聚氯乙烯（PVCU）管道的管材与管件应分别符合现行的国家标准《建筑排水用硬聚氯乙烯管材》GB/T 5836.1、《建筑排水用硬聚氯乙烯管件》GB/T 5836.2的要求。

近年来，不少厂家已开始按《排水用芯层发泡硬聚氯乙烯管材》GB/T 16800生产芯层发泡管材，这种新型管材有较好的隔声降噪功能，在欧美等发达国家的应用日益广泛。

（一）管材硬聚氯乙烯（PVCU）排水管的物理机械性能应符合相关标准的要求，管材内外壁应光滑、平整，不允许有明显的痕纹、凹陷、气泡、色泽不匀及分解变色线。

直管及粘结承口如图11、图12所示，规格见表11。

图11硬聚氯乙烯排水直管图12粘结承口排水硬聚氯乙烯直径及粘结承口规格（mm）表11公称外径D直管粘结承口基本管壁δ基本长度L承口中部内径承口深度L最小最小尺寸最大尺寸40 2.04000或600040.140.42550 2.050.150.42575 2.375.175.54090 3.290.190.546110 3.2110.2110.648125 3.2125.2125.651160 4.0160.2160.758按《排水用芯层发泡硬聚氯乙烯管材》GB/T 16800生产芯层发泡PVCU管材，如图13所示，规格见表12。

图13芯层发泡PVCU直管芯层发泡PVCU直管规格（mm）表12产品编号公称直径de规格有效长度L承口长度Lc壁厚e401.2.1F 401.3.1F 50754000400034472.03.0401.4.1F401.6.1F1101604000400061863.04.0注：管材配用GB/T 5836系列管件（二）管件1．弯头。

汕头市胜达塑胶制品厂有限公司PVC-U通信电缆管道产品性能及主要技术参数1 概述1.1 技术描述硬聚氯乙烯（PVC-U）地下通信电缆用管道采用PVC树脂为主要原料，加入生产管道所必须的适量添加剂组成混合料，不允许在混合料中加入增塑剂，保证了PVC-U地下通信电缆用管道的阻燃性能和耐冲击稳定性，管材具有耐压强度高、内外壁光洁度好、流体阻力小、能有效保护通信电缆、重量轻、安装方便快捷、使用寿命长、综合费用低等特点，在规定的管材适用压力范围内可作为通信电缆的管道用途。

1.2 执行标准1.2.1 管材执行YDT 841.2-2008 《地下通信管道用塑料管第2部分：实壁管》国家标准。

1.3 材料1.3.1 管材和管件生产原料以PVC树脂为主，加入为生产符合标准规定的管材和管件所必须的适量添加剂组成的混合料，混合料中不允许加入增塑剂。

1.4 接口形式1.4.1 承插式溶剂粘接连接管外径dn63mm以下（含dn63mm）的PVC-U给水管道管材和管件以及dn75mm以上（含dn75mm）给水管道管材与管件的连接，基本上都是采用承插式溶剂粘接连接。

采用承插式溶剂粘接连接应选用PVC-U给水管道专用的溶剂粘接剂，粘接前，先将被粘接的管材插口端面切平并清理至不沾油污和水，保持清洁干燥备用，再将用于粘接连接的管件承口清理至不沾油污、水和其他杂质备用。

用小刷子蘸上溶剂粘接剂，由内到外均匀地先涂抹管件承口内表面，再涂抹管材插口外表面，涂抹完毕后立即将管材插入管件承口内，待固化稳定后方可松开。

涂抹溶剂粘接剂要适量，不宜太多，插入连接时，要用力，要边旋转边插入，大约旋转1/4圈位置为宜。

进行溶剂粘接连接的工作场所应禁止明火，应通风，应防雨淋和曝晒，冬季气温在0℃以下时，溶剂粘接剂应采用非明火方式适当加温后使用。

2 技术要求2.1 技术描述2.1.1 管材2.1.1.1 管材一般为白色和灰色、色泽应基本一致。

2.1.1.2 管材按连接型式分为弹性密封圈连接型和溶剂粘接型两大类。

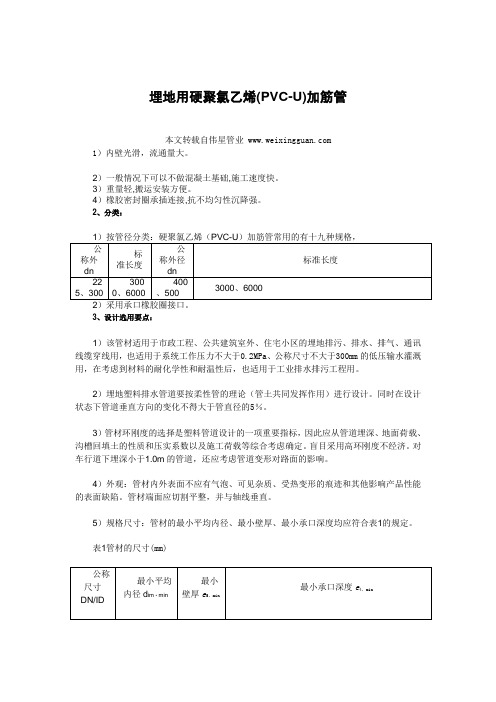

埋地用硬聚氯乙烯(PVC-U)加筋管本文转载自伟星管业 1）内壁光滑，流通量大。

2）一般情况下可以不做混凝土基础,施工速度快。

3）重量轻,搬运安装方便。

4）橡胶密封圈承插连接,抗不均匀性沉降强。

2、分类：1）按管径分类：硬聚氯乙烯（PVC-U）加筋管常用的有十九种规格，公称外dn标准长度公称外径dn标准长度22 5、3003000、6000400、5003000、60002）采用承口橡胶圈接口。

3、设计选用要点：1）该管材适用于市政工程、公共建筑室外、住宅小区的埋地排污、排水、排气、通讯线缆穿线用，也适用于系统工作压力不大于0.2MPa、公称尺寸不大于300mm的低压输水灌溉用，在考虑到材料的耐化学性和耐温性后，也适用于工业排水排污工程用。

2）埋地塑料排水管道要按柔性管的理论（管土共同发挥作用）进行设计。

同时在设计状态下管道垂直方向的变化不得大于管直径的5％。

3）管材环刚度的选择是塑料管道设计的一项重要指标，因此应从管道埋深、地面荷载、沟槽回填土的性质和压实系数以及施工荷载等综合考虑确定。

盲目采用高环刚度不经济。

对车行道下埋深小于1.0m的管道，还应考虑管道变形对路面的影响。

4）外观：管材内外表面不应有气泡、可见杂质、受热变形的痕迹和其他影响产品性能的表面缺陷。

管材端面应切割平整，并与轴线垂直。

5）规格尺寸：管材的最小平均内径、最小壁厚、最小承口深度均应符合表1的规定。

表1管材的尺寸(mm)公称尺寸DN/ID最小平均内径d im·min最小壁厚e5，min最小承口深度e4，min150145.0 1.385.0225220.0 1.7115.0300294.0 2.0145.0400392.0 2.5175.0500490.0 3.0185.0600588.0 3.5220.0800785.0 4.5290.0100982.0 5.0330.06）管材的物理力学性能应符合表2的规定。

表2 管材的物理力学性能项目指标密度(g/m3)≤1.55环刚度(kN/m 2)SN4≥4.0 (SN6.3)a≥6.3SN8≥8.0(SN12.5)a≥12.5 SN16≥16.0维卡软化温度(℃)≥79冲击性能TI R≤10％静液压试验b无破裂、无渗漏环柔性试样圆滑，无反向弯曲，无破裂烘箱试验无分层、开裂、起泡蠕变比率≤2.5a 括号内为非首选环刚度。

通讯电缆型号规格及技术标准
通讯电缆常见有PVC电缆、橡皮电缆、XLPE电缆和BVV电缆，其中PVC电缆可分为普
通PVC电缆、耐高温PVC电缆和耐低温PVC电缆，根据不同的材料，有各自的特性和应
用范围。

常见的PVC电缆标准主要有GB5023.1—2008《普通PVC绝缘导体》、
GB5023.2—2008《耐高温PVC绝缘导体》、GB5023.3—2008《耐低温PVC 绝缘导体》､ GB/T 5023.4—2009 《普通聚胺绝热对称电缆》 , GB/T 5023 .5 —2009 《普通聚
胺绝热非对称电线》。

橡皮电缆也有不同的型号，常见的标准主要有GB/T 5024—2006 树脂埋地雷检耐高温橡胶塑料 75℃～130℃､ GB/T 5498-2007 树脂埋地雷检75℃以下橡胶塑料70℃以上橡胶塑料､ GB/T 5025-2008 树脂外浇浅井雷检70℃以上橡胶塑料,XLPE(乙交酯)为一般无卤阻燃材料及装备中使用的一般工业高分子材料､常见的标准
是GB9330-88『交流额定工作200伏及以下防水XLP金属包裹外皮复合式橡皮或乙交酯
对其护套金属包裹 (覆盖) 复合式重力引入客户端』,BVV是一般波形受制保护使用,常见的
标准是GB/T6654-2001“工厂安装及民航使用的一般波形受制保护45-750v小功率 BVVB BVVR BVVP BVRB 长度2m15m110”。

线缆行业PVC绝缘料应用技术参数
PVC主要成份为聚氯乙烯，它可以通过加入其他成分来增强其耐热性，韧性，延展性等。

它的全球使用量在各种合成材料中高居第二，是当今世界上颇为流行并且也被广泛应用的一种合成材料。

聚氯乙烯塑料是多组份塑料，根据不同的使用条，改变配合剂的品种和用量，能够制得不同品种的电线电缆用聚氯乙烯塑料。

聚氯乙烯电缆塑料按其在电线电缆上用途不同，可分为绝缘级电缆料和护层级电缆料。

PVC由于具有天然的绝缘能力，常常被做成各种绝缘材料使用，其类型多样，有绝缘手套，绝缘电缆等，其中PVC绝缘电缆是PVC绝缘材料里面最为常见和具有代表性的一种。

电线电缆用PVC绝缘料是以聚氯忆烯树脂为基料，加入曾塑剂、颜色等助剂，经混合、塑化、造粒而制得的粒状料。

聚氯乙稀绝缘是一种极性较大的电介质，电绝缘性能较好，从分子结构上看，氯原子都与碳原子相连，应具有较高的耐老化稳定性。

根据不同电线电缆的使用要求和特性，绝缘用聚氯乙烯塑料的性能、要求如下表所示。

1、70℃高电性能绝缘级软聚氯乙烯塑料（JGD-70）性能参数要求：
2、70℃绝缘级软聚氯乙烯塑料(J-70) 性能参数要求
3、70℃柔软绝缘级软聚氯乙烯塑料(JR-70) 性能参数要求
4、90℃绝缘级软聚氯乙烯塑料(J-90) 性能参数要求
5、架空绝缘电缆用聚氯乙烯绝缘料性能参数要求。

硬聚氯乙烯 (PVC-U) 排水管材本标准规定了以聚氯乙烯树脂为主要原料，加入必要助剂，经挤出成型的 PVC-U 排水管材 (以下简称管材) 的产品分类、技术要求、试验方法、检验规则、标志、运输和储存。

本标准适用于建筑物内，外排水用，也可用于工业排水。

下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单 (不包括勘误的内容) 或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 5836.1 建筑排水用硬聚氯乙烯管材GB/T 2828.1 计数抽样检验程序第 1 部分：按接收质量限 (AQL) 检索的逐批检验抽样计划GB2918 塑料试样状态调节和试验的标准条件GB/T 6671 硬聚氯乙烯管材 (PVC-U) 纵向回缩率的测定GB/T 8802 硬聚氯乙烯 (PVC-U) 管材、管件维卡软化温度的测定GB/T 8804.1 热塑性塑料管材拉伸性能试验方法GB/T 8804.2-2003 热塑性塑料管材拉伸性能测定第 2 部分：硬聚氯乙烯(PVC-U)、氯化聚氯乙烯(PVC-C)和高抗冲聚氯乙烯(PVC-HI)管材GB/T 8805 硬质塑料管材弯曲度测量方法GB/T 8806 塑料管材尺寸测量方法GB/T 14152 热塑性塑料管材耐外冲击性能试验方法时针旋转法GB/T 2918-1998 塑料试样状态调节和试验的标准环境GB/T 14152-2001 热塑性塑料管材耐外冲击性能试验方法时针旋法生产管材的原料为硬聚氯乙烯 (PVC-U) 混配料。

混配料应以聚氯乙烯 (PVC) 树脂为主，加入生产符合本标准要求的管材所必需的添加剂，添加剂应均匀分散。

并允许使用本公司生产不大于 5％的清洁回用料。

4．1 颜色管材一般为白色，其它颜色也可由供需双方商定。

4．2 外观管材内外壁应光滑，不允许有气泡、裂口和明显的痕纹、凹陷，色泽不均和分解变色线；管材两端面应切割平整且与轴线垂直。
