基于单片机控制的多功能音乐播放器的设计与制作

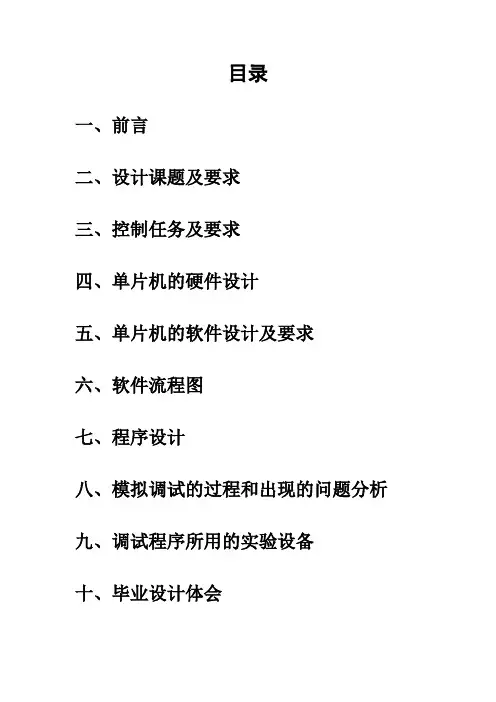

目录一、前言二、设计课题及要求三、控制任务及要求四、单片机的硬件设计五、单片机的软件设计及要求六、软件流程图七、程序设计八、模拟调试的过程和出现的问题分析九、调试程序所用的实验设备十、毕业设计体会十一、参考文献前言单片机自20世纪70年代问世以来，作为微型计算机的一个很重要的分支，应用非常广泛，已对人类社会产生了巨大的影响。

尤其是MCS-51系列的单片机，由于其具有集成度高、功能强、可靠性好、系统结构简单、价格低廉、易于扩展和使用等优点，在我国已得到广泛的应用并收到很好的成果。

虽然世界各大公司也有各种型号的高性能单片机问世，但MCS-51系列单片机仍然是我国在单片机应用领域的首选机型。

在这我以AT89C52单片机为基础设计音乐播放器。

一、设计课题及要求本次设计的是单片机控制的音乐播放器，要使单片机播放出一首音乐。

二、控制任务及要求在调控单片机时控制面板上的扩音器能放出音乐，能通过仿真软件实现程序的完整运行。

三、硬件设计（1）、确定机型可选用AT89C52单片机，晶振频率选择6HZ。

（2）、选择元器件根据系统要求，应具有蜂鸣器及驱动电路构成单片机音乐演奏器，拟选用蜂鸣器、LCD、三极管、电阻若干、电容若干。

（3）、硬件原理本系统通过AT89C52单片机的P1.1口控制几个9012PNP三极管、三极管、LCD、扩音器等控制电磁蜂鸣器的电源通断。

单片机控制的音乐播放器原理图：四、软件设计及要求（1）、声音三要素由于人耳听觉系统非常复杂，迄今为止人类对它的生理结构和听觉特性还不能从生理解剖角度完全解释清楚。

所以，对人耳听觉特性的研究目前仅限于在心理声学和语言声学。

人耳对不同强度、不同频率声音的听觉范围称为声域。

在人耳的声域范围内，声音听觉心理的主观感受主要有响度、音高、音色等特征和掩蔽效应、高频定位等特性。

其中响度、音高、音色可以在主观上用来描述具有振幅、频率和相位三个物理量的任何复杂的声音，故又称为声音“三要素”；而在多种音源场合，人耳掩蔽效应等特性更重要，它是心理声学的基础。

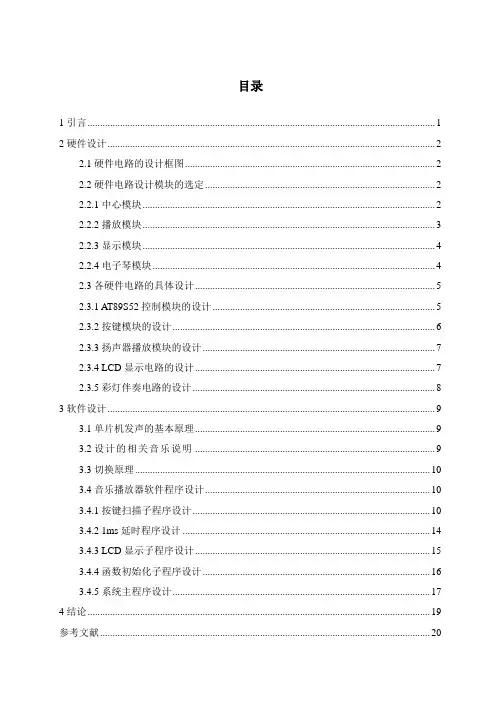

目录1引言 (1)2硬件设计 (2)2.1硬件电路的设计框图 (2)2.2硬件电路设计模块的选定 (2)2.2.1中心模块 (2)2.2.2播放模块 (3)2.2.3显示模块 (4)2.2.4电子琴模块 (4)2.3各硬件电路的具体设计 (5)2.3.1 AT89S52控制模块的设计 (5)2.3.2按键模块的设计 (6)2.3.3扬声器播放模块的设计 (7)2.3.4 LCD显示电路的设计 (7)2.3.5彩灯伴奏电路的设计 (8)3软件设计 (9)3.1单片机发声的基本原理 (9)3.2设计的相关音乐说明 (9)3.3切换原理 (10)3.4音乐播放器软件程序设计 (10)3.4.1按键扫描子程序设计 (10)3.4.2 1ms延时程序设计 (14)3.4.3 LCD显示子程序设计 (15)3.4.4函数初始化子程序设计 (16)3.4.5系统主程序设计 (17)4结论 (19)参考文献 (20)附录一硬件原理图 (21)附录二软件主程序 (22)致谢............................................................................................................... 错误!未定义书签。

摘要目前流行的MP3播放器的音质已相当好，但略感遗憾的是除了选择歌曲和显示歌名外，绝大部分播放器没有诸如随意弹奏乐曲、乐曲节奏跳动等功能。

而随着人们生活水平的不断提高，单片机控制无疑是人们追求的目标之一。

要为现代人工作、生活提供更好的更方便的服务就需要从单片机技术着手，一切向着数字化控制、智能化控制方向发展。

本设计是采用单片机为核心设计的数字音乐播放器。

本设计在实现音乐的播放及歌曲名显示等基本功能的基础上进行了扩展，添加了彩灯伴奏、按键弹奏、显示音乐节拍等功能。

本论文给出了系统方案的建立、硬件电路的详细设计及软件的程序实现。

目录1、设计课题任务、功能要求说明及总体方案介绍1.1 设计课题任务 (1)1.2 功能要求说明 (1)1.3 设计课题总体方案介绍及工作原理说明 (1)2、设计课题硬件系统的设计2.1 设计课题硬件系统各模块功能简要介绍 (5)2.2 设计课题电路原理图、PCB图、元器件布局图 (5)2.3 设计课题元器件清单 (5)3、设计课题软件系统的设计3.1 设计课题使用单片机资源的情况 (7)3.2 设计课题软件系统各模块功能简要介绍 (7)3.3 设计课题软件系统程序流程框图 (7)3.4 设计课题软件系统程序清单 (7)4、设计结论、仿真结果、误差分析、教学建议等等4.1 设计课题的设计结论及使用说明 (10)4.2 设计课题的仿真结果 (10)4.3 设计课题的误差分析 (10)4.4 设计体会 (10)4.5 教学建议 (11)参考文献 (12)致谢 (13)附录 (14)第一章设计课题任务、功能要求说明及总体方案介绍1.1 设计课题任务设计一个具有特定功能的音乐播放器。

该音乐播放器上电或按键复位后能自动显示系统提示符“P.”，进入准备工作状态。

该音乐播放器可以播放多首音乐，曲目选择可以由键盘控制，曲目名称可以显示在显示器上。

1.2功能要求说明(1) 该音乐播放器上电后显示系统提示符“P.”。

(2) 在按下第一个键后就播放第一首歌曲，并在显示器上显示“1”。

(3) 在按下第二个键后就播放第二首歌曲，并在显示器上显示“2”。

(4) 在按下第三个键后就播放第三首歌曲，并在显示器上显示“3”。

(5) 在播放音乐的中间能切换歌曲，在放完一首歌后回到起始状态，下一步的动作由人控制。

1.3设计课题总体方案介绍及工作原理说明本设计由AT89C52 单片机，3*1独立键盘，数码管等构成。

总体方案图如图1.1所示图1.1 总体方案图（1）总体原理：乐曲中不同的音符，实质就是不同频率的声音。

通过单片机产生不同的频率的脉冲信号，由蜂鸣器放出，就产生了美妙和谐的乐曲。

引言对于我们电子信息工程专业而言，《单片机原理与应用》是一门实用性很强的课程!在该课程的学习过程中!让我们最感兴趣的就是自己动手设计单片机控制系统。

但是，要将单片机的硬件知识与软件知识融会贯通，设计出实用的系统却是让我们颇感困难的环节。

许多同学对此感到无从下手。

其实，对于单片机应用系统的设计还是有章可循的。

单片机多用于实时工业控制、通信设备和智能仪表中。

但在某些方面,如有些教学实验中,加进一些音乐,一定会趣味横生。

本文介绍了笔者利用AT89C52型单片机和LM386型音频功率放大器构成了自动音乐播放器。

设计音乐的思想是,选一个输出位,如P1。

0端让其按音乐的变化节奏产生音频脉冲。

要产生音频脉冲,就要算出某一音频的周期(1/频率),将此周期除以2,即半周期的时间,然后利用单片机计时器计此半周期的时间。

每当计时到后就将输出脉冲的P1。

0位反相,然后重复计此半周期时间再对P1。

0反相,如此就可以在口端得到此频率的脉冲。

计数器工作在模式MODE1下,改变计数值TH0及TL0以产生不同的音频声响。

据网络调查公司Jupiter Media Metrix的统计数据显示：使用音乐播放器(不论是离线播放器还是网络播放器)的家庭用户从2000年1月的3320万猛增到2001年1月的4170万。

在工作中使用音乐播放器的专业用户数量也较去年同期上升了34.9%，从2000年1月的1160万增加到2001年1月的1570万。

以单片机为基础的本设计成本低，效果好，值得推广。

而如车载音乐播放器、能够播放流式音乐的播放器更是我们要深入的领域。

基于单片机的音乐播放器的设计第1章绪论本设计系统是基于单片机的音乐播放器的设计，具有一定的实际意义。

因此在设计过程中，设计的系统应该考虑到播放器便捷性和稳定性，使设计的系统能够使人们的生活更加丰富多彩。

系统的设计是先是通过第2章，方案的论证，确定系统的元器件。

第3章，硬件电路的设计，硬件的设计是通过元器件的功能和使用方法进行的。

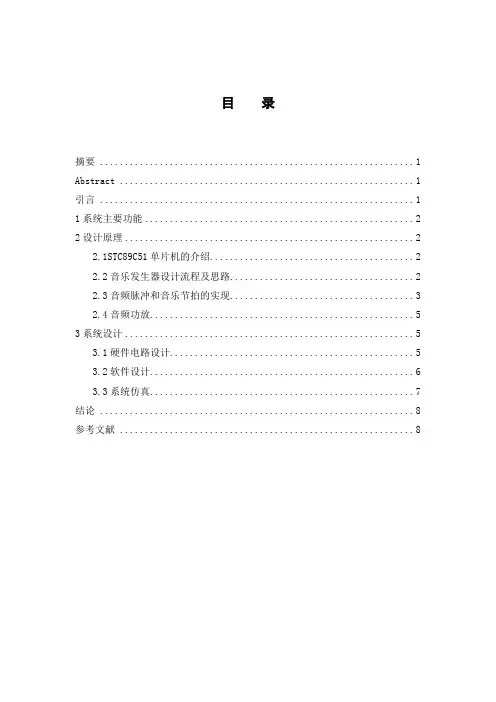

目录摘要 (1)Abstract (1)引言 (1)1系统主要功能 (2)2设计原理 (2)2.1STC89C51单片机的介绍 (2)2.2音乐发生器设计流程及思路 (2)2.3音频脉冲和音乐节拍的实现 (3)2.4音频功放 (5)3系统设计 (5)3.1硬件电路设计 (5)3.2软件设计 (6)3.3系统仿真 (7)结论 (8)参考文献 (8)基于51单片机的音乐播放器设计学生姓名：张家义学号：20095044005学院：物理电子工程学院专业：电子科学与技术指导教师：仓玉萍职称：讲师摘要：本音乐播放器是利用STC89C51单片机结合内部定时系统及数码管显示，设计一个简易的微电脑音乐盒。

本文分析了基于51单片机的音乐播放器的硬件电路和软件的设计的具体过程，包括数据处理子程序的设计、显示子程序的设计，最后针对仿真过程遇到的现象进行了具体的分析与说明。

关键词：STC89C51；音乐播放；中断51 Microcontroller-based Music Player DesignAbstract: The music player is the use of STC89C51 with combination of single-chip timing system and the digital display, design a simple microcomputer music box. This article analyses the music player based on 51 single chip computer hardware circuit and software specific to the design process, including the design of data processing programs and display , And at last, explaining the simulation process for analysis and description of the specific phenomenon encountered.Key words: STC89C51 ; music player; interrupt引言单片机又称单片微控制器,它不是完成某一个逻辑功能的芯片，而是把一个计算机系统集成到一个芯片上。

⾳乐播放器单⽚机课程设计-基于单⽚机的⾳乐播放器⼀．概述 (2)⼆．系统总体⽅案设计 (3)三．硬件设计 (6)3.1 89C51单⽚机 (6)图3-1和3-2 (7)3.2 I/O并⾏⼝直接驱动LED显⽰ (7)四．软件设计 (10)4.1.软件设计 (10)五.系统调试与仿真 (12)5.1软件仿真阶段 (12)5.2系统的仿真调试阶段 (12)5.3硬件安装调试 (12)六.总结 (14)参考⽂献 (15)附录A：⾳乐播放器电路设计图 (16)附录B：程序清单 (17)⼀．概述本课题要求以单⽚机为核⼼设计⼀个⾳乐播放器，完成多曲选择播放控制、停⽌控制、省电模式控制等功能。

⾳乐播放器利⽤单⽚机的定时器产⽣乐谱的各种频率⽅波，信号经过放⼤后由喇叭发出声⾳，选取某段⾳乐使单⽚机连续播放。

设计3个按键：播放/停⽌、下⼀曲、上⼀曲；4位LED显⽰器，⽤来显⽰所选曲⽬，该显⽰器在播放期间为了节省电源，设计为关闭状态，当⼀歌曲演奏结束，或选曲时显⽰器才显⽰曲⽬信息。

总体的设计思路是这样的。

⼆．系统总体⽅案设计本课题要求以单⽚机为核⼼设计⼀个简易⾳乐播放器，具有⾃动播放乐曲的功能。

⼀⾸⾳乐是许多不同的⾳阶组成的，⽽每个⾳阶对应着不同的频率，这样我们就可以利⽤不同的频率的组合，即可构成我们所想要的⾳乐了，⾳阶对应频率关系图1-1：图2-1本设计⽤89C51单⽚机为核⼼，利⽤8段数码管显⽰器.采⽤动态显⽰输出，声⾳输出⽤蜂鸣器来实现。

采⽤8段数码管显⽰器进⾏动态显⽰需要占⽤4根I/O线，蜂鸣器占⽤1根I/O线，89C51单⽚机有⾜够的线，不⽤扩展I/O⼝。

⽤⼀⽚单⽚机即可满⾜本设计的输⼊输出。

系统框图如图1-2所⽰：图2-2通过对⾳乐播放器主体部分的电路进⾏模仿设计，达到播放器固有的基本功能，设定按钮K1、 K2和K3。

按钮K1打开并⾃动播放乐曲1；按钮K2打开并⾃动播放乐曲2；按钮K3为⼿动控制⾳乐停⽌的按键。

题目：音乐播放器课程设计（论文）任务书课程设计（论文）题目：音乐播发器基本内容：利用单片机的定时器产生各种频率的方波，信号经过放大后送到喇叭从而产生各种音调。

自行定义键盘，每按一键，可选择一首歌曲进行演奏，至少能够存储并播放十首歌曲，在LCD上显示演奏歌曲的名称并滚动显示歌词，单片机可连续播放这首歌曲，演奏可通过按键停止。

课程设计（论文）专题部分：题目：音乐播放器基本内容：通过单片机设计可以播放十首歌曲的音乐播放器，同步显示歌曲名称和歌词。

学生接受毕业设计（论文）题目日期第19 周指导教师签字：2009年7月摘要随着电子技术的发展和计算机越来越普遍的使用，单片机作为这两项技术的有机结合也得到了广泛的应用，在某些领域具有不可替代的作用。

音乐播放功能随处都会用到，如，在开发儿童智力的玩具中，等等。

目前，基于单片机实现音乐播放，其体积小、价格低、编程灵活等特点在这一领域独领风骚。

单片机的英文名称为single chip microcomputer，最早出现在20世纪70年代，国际上现在已逐渐被微控制器（Microcontroller Unit 或MCU）一词所取代。

它体积小，集成度高，运算速度快，运行可靠，功耗低，价格廉，因此在数据采集、智能化仪表、通讯设备等方面得到了广泛应用。

而8051单片机在小到中型应用场合很常见，已成为单片机领域的实际标准。

随着硬件的发展，8051单片机系列的软件工具也有了C级编译器和实时多任务操作系统RTOS，为单片机编程使用C语言提供了便利的条件；并针对单片机常用的接口芯片编制通用的驱动函数，可针对常用的功能模块，算法等编制相应的函数；C语言模块化程序结构特点，可以使程序模块大家共享，不断丰富，这样就使得单片机的的程序设计更简单可靠，实时性强，效率高。

作为测控技术与仪器的学生，掌握8051单片机硬件基础及其相关软件操作，将其应用于现代电子产品中是必要而且重要的，这次课程设计我们的题目是用单片机实验箱系统制作音乐播放器。

目录1、设计课题任务、功能要求说明及总体方案介绍1.1 设计课题任务 (1)1.2 功能要求说明 (1)1.3 设计课题总体方案介绍及工作原理说明 (1)2、设计课题硬件系统的设计2.1 设计课题硬件系统各模块功能简要介绍 (5)2.2 设计课题电路原理图、PCB图、元器件布局图 (5)2.3 设计课题元器件清单 (5)3、设计课题软件系统的设计3.1 设计课题使用单片机资源的情况 (7)3.2 设计课题软件系统各模块功能简要介绍 (7)3.3 设计课题软件系统程序流程框图 (7)3.4 设计课题软件系统程序清单 (7)4、设计结论、仿真结果、误差分析、教学建议等等4.1 设计课题的设计结论及使用说明 (10)4.2 设计课题的仿真结果 (10)4.3 设计课题的误差分析 (10)4.4 设计体会 (10)4.5 教学建议 (11)参考文献 (12)致谢 (13)附录 (14)第一章设计课题任务、功能要求说明及总体方案介绍1.1 设计课题任务设计一个具有特定功能的音乐播放器。

该音乐播放器上电或按键复位后能自动显示系统提示符“P.”，进入准备工作状态。

该音乐播放器可以播放多首音乐，曲目选择可以由键盘控制，曲目名称可以显示在显示器上。

1.2功能要求说明(1) 该音乐播放器上电后显示系统提示符“P.”。

(2) 在按下第一个键后就播放第一首歌曲，并在显示器上显示“1”。

(3) 在按下第二个键后就播放第二首歌曲，并在显示器上显示“2”。

(4) 在按下第三个键后就播放第三首歌曲，并在显示器上显示“3”。

(5) 在播放音乐的中间能切换歌曲，在放完一首歌后回到起始状态，下一步的动作由人控制。

1.3设计课题总体方案介绍及工作原理说明本设计由AT89C52 单片机，3*1独立键盘，数码管等构成。

总体方案图如图1.1所示图1.1 总体方案图（1）总体原理：乐曲中不同的音符，实质就是不同频率的声音。

通过单片机产生不同的频率的脉冲信号，由蜂鸣器放出，就产生了美妙和谐的乐曲。

多功能音乐播放器的设计一、 设计任务与设计原理 1、设计任务(1) 可播放多首音乐，且通过按键来选择播放的音乐 (2) 选择音乐时，音乐名称在LCD 上显示(3) 音乐播放种类跨度要大一些，播放声音要清晰 电路原理图⑴、单片机最小系统电路，主要由：时钟振荡电路、复位电路、电源电路等组 成。

图2-1-2 单片机最小系统电路(2)、矩阵键盘输入电路⑶、LCD12864显示电路B O -------C O —图2-1-3 矩阵键盘输入电路图2-1-4 LCD12864显示电路(4) 、蜂鸣器播放电路POO/ADO P01/AD1 PO.2/AD2 PO3/AD3 PO.4/AD4 P0S/AD5 PO6/AD6 PO7/AD7 P2 <MA0 P2 1/A9 P2 2/A10 P2.J/A11 P2A/A12 P2 WA13 P2 7/A15 P3 CVRX Dpa.irrxoP3.2/IN1O P3.3/INT1 P3 4/TO P3 5fT1 P3.6AVRLCD1C, ! I -m m o -.J1J RV1 iDR?3531-■L - J J B JJZETJD0- JL'JIxTALIRSTPQ QTADO PO HW L DI P0 2/AD2 P0 3/AM P0 4/ACMP0 5/AD5 ro&AD6TO 决MP2 (¥A6 P2 P2 2MT0 1 PSEF4P2MT1 ALEP2.^AT2 EAP2 0M330图2-1-5 蜂鸣器播放电路2整体电路原理图LC01图2-1-6 系统仿真效果图二、软件设计 1、 流程图设计2、完整程序代码整个KEIL工程文件有4个.C文件和1个头文件组成，具体代码如下: (1 ) PlayMusic . c#include <REG52.H> #include "SoundPlay.h" #include<math.h>#define uchar unsigned char #define uint unsigned intsbit WAI_INT0=P3A2; // 复位//水平与垂直偏移uchar H_Offset=0; // uchar V_page_Offset=0; extern uchar Key_Num; extern uchar code Name_Of_Song[]; extern uchar KeyScan(); // 矩阵键盘扫描子程序extern voidLCD12864_Initialization();extern void Display_Word(uchar P2,uchar L2,uchar *M) reentrant; extern void Display_char(ucharP1,uchar L1,uchar *M) reentrant; void delay(uint K); //延时子程序void key_process();// 矩阵键盘按键处理子程序void Delay1ms(uint count){unsigned int i,j;for(i=0;i<count;i++) for(j=0;j<120;j++);}//*****************************Music******************************************************//挥着翅膀的女孩unsigned char code Music_Girl[]={ 0x17,0x02, 0x17,0x03, 0x18,0x03, 0x19,0x02, 0x15,0x03,0x16,0x03, 0x17,0x03, 0x17,0x03, 0x17,0x03, 0x18,0x03,0x19,0x02, 0x16,0x03, 0x17,0x03, 0x18,0x02, 0x18,0x03,0x17,0x03, 0x15,0x02, 0x18,0x03, 0x17,0x03, 0x18,0x02,0x10,0x03, 0x15,0x03, 0x16,0x02, 0x15,0x03, 0x16,0x03,0x17,0x02, 0x17,0x03, 0x18,0x03, 0x19,0x02, 0x1A,0x03,0x1B,0x03, 0x1F,0x03, 0x1F,0x03, 0x17,0x03, 0x18,0x03,0x19,0x02, 0x16,0x03, 0x17,0x03, 0x18,0x03, 0x17,0x03,0x18,0x03, 0x1F,0x03, 0x1F,0x02, 0x16,0x03, 0x17,0x03,0x18,0x03, 0x17,0x03, 0x18,0x03, 0x20,0x03, 0x20,0x02,0x1F,0x03, 0x1B,0x03, 0x1F,0x66, 0x20,0x03, 0x21,0x03,0x20,0x03, 0x1F,0x03, 0x1B,0x03, 0x1F,0x66, 0x1F,0x03,0x1B,0x03, 0x19,0x03, 0x19,0x03, 0x15,0x03, 0x1A,0x66,0x1A,0x03, 0x19,0x03, 0x15,0x03, 0x15,0x03, 0x17,0x03,0x16,0x66, 0x17,0x04, 0x18,0x04, 0x18,0x03, 0x19,0x03,0x1F,0x03, 0x1B,0x03, 0x1F,0x66, 0x20,0x03, 0x21,0x03, 0x20,0x03, 0x1F,0x03, 0x1B,0x03,0x1F,0x66, 0x1F,0x03, 0x1B,0x03, 0x19,0x03, 0x19,0x03, 0x15,0x03, 0x1A,0x66, 0x1A,0x03,0x19,0x03, 0x19,0x03, 0x1F,0x03, 0x1B,0x03, 0x1F,0x00, 0x1A,0x03, 0x1A,0x03, 0x1A,0x03,0x1B,0x03, 0x1B,0x03, 0x1A,0x03, 0x19,0x03, 0x19,0x02, 0x17,0x03, 0x15,0x17, 0x15,0x03,0x16,0x03, 0x17,0x03, 0x18,0x03, 0x17,0x04, 0x18,0x0E, 0x18,0x03, 0x17,0x04, 0x18,0x0E,0x18,0x66, 0x17,0x03, 0x18,0x03, 0x17,0x03, 0x18,0x03, 0x20,0x03, 0x20,0x02, 0x1F,0x03,0x1B,0x03, 0x1F,0x66, 0x20,0x03, 0x21,0x03, 0x20,0x03, 0x1F,0x03, 0x1B,0x03, 0x1F,0x66,0x1F,0x04, 0x1B,0x0E, 0x1B,0x03, 0x19,0x03, 0x19,0x03, 0x15,0x03, 0x1A,0x66, 0x1A,0x03,0x19,0x03, 0x15,0x03, 0x15,0x03, 0x17,0x03, 0x16,0x66, 0x17,0x04, 0x18,0x04, 0x18,0x03,0x19,0x03, 0x1F,0x03, 0x1B,0x03, 0x1F,0x66, 0x20,0x03, 0x21,0x03, 0x20,0x03, 0x1F,0x03,0x1B,0x03, 0x1F,0x66, 0x1F,0x03, 0x1B,0x03, 0x19,0x03, 0x19,0x03, 0x15,0x03, 0x1A,0x66,0x1A,0x03, 0x19,0x03, 0x19,0x03, 0x1F,0x03, 0x1B,0x03, 0x1F,0x00, 0x18,0x02, 0x18,0x03,0x1A,0x03, 0x19,0x0D, 0x15,0x03, 0x15,0x02, 0x18,0x66, 0x16,0x02, 0x17,0x02, 0x15,0x00,0x00,0x00}; //同一首歌unsigned char code Music_Same[]={ 0x0F,0x01, 0x15,0x02, 0x16,0x02, 0x17,0x66, 0x18,0x03, 0x17,0x02, 0x15,0x02, 0x16,0x01, 0x15,0x02, 0x10,0x02, 0x15,0x00,0x0F,0x01, 0x15,0x02, 0x16,0x02, 0x17,0x02, 0x17,0x03, 0x18,0x03, 0x19,0x02, 0x15,0x02,0x18,0x66, 0x17,0x03, 0x19,0x02, 0x16,0x03, 0x17,0x03, 0x16,0x00, 0x17,0x01, 0x19,0x02,0x1B,0x02, 0x1B,0x70, 0x1A,0x03, 0x1A,0x01, 0x19,0x02, 0x19,0x03, 0x1A,0x03, 0x1B,0x02, 0x1A,0x0D, 0x19,0x03, 0x17,0x00, 0x18,0x66, 0x18,0x03, 0x19,0x02, 0x1A,0x02, 0x19,0x0C,0x18,0x0D, 0x17,0x03, 0x16,0x01, 0x11,0x02, 0x11,0x03, 0x10,0x03, 0x0F,0x0C, 0x10,0x02,0x15,0x00, 0x1F,0x01, 0x1A,0x01, 0x18,0x66, 0x19,0x03, 0x1A,0x01, 0x1B,0x02, 0x1B,0x03,0x1B,0x03, 0x1B,0x0C, 0x1A,0x0D, 0x19,0x03, 0x17,0x00, 0x1F,0x01, 0x1A,0x01, 0x18,0x66, 0x19,0x03, 0x1A,0x01, 0x10,0x02, 0x10,0x03, 0x10,0x03, 0x1A,0x0C, 0x18,0x0D, 0x17,0x03,0x16,0x00, 0x0F,0x01, 0x15,0x02, 0x16,0x02, 0x17,0x70, 0x18,0x03, 0x17,0x02, 0x15,0x03,0x15,0x03, 0x16,0x66, 0x16,0x03, 0x16,0x02, 0x16,0x03, 0x15,0x03, 0x10,0x02, 0x10,0x01,0x11,0x01, 0x11,0x66, 0x10,0x03, 0x0F,0x0C, 0x1A,0x02, 0x19,0x02, 0x16,0x03, 0x16,0x03,0x18,0x66, 0x18,0x03, 0x18,0x02, 0x17,0x03, 0x16,0x03, 0x19,0x00,0x00,0x00 };//两只蝴蝶unsigned char code Music_Two[] ={ 0x17,0x03, 0x16,0x03, 0x17,0x01, 0x16,0x03, 0x17,0x03,0x16,0x03, 0x15,0x01, 0x10,0x03, 0x15,0x03, 0x16,0x02, 0x16,0x0D, 0x17,0x03, 0x16,0x03,0x15,0x03, 0x10,0x03, 0x10,0x0E, 0x15,0x04, 0x0F,0x01, 0x17,0x03, 0x16,0x03, 0x17,0x01,0x16,0x03, 0x17,0x03, 0x16,0x03, 0x15,0x01, 0x10,0x03, 0x15,0x03, 0x16,0x02, 0x16,0x0D,0x17,0x03, 0x16,0x03, 0x15,0x03, 0x10,0x03, 0x15,0x03, 0x16,0x01, 0x17,0x03, 0x16,0x03,0x17,0x01, 0x16,0x03, 0x17,0x03, 0x16,0x03, 0x15,0x01, 0x10,0x03, 0x15,0x03, 0x16,0x02,0x16,0x0D, 0x17,0x03, 0x16,0x03, 0x15,0x03, 0x10,0x03, 0x10,0x0E, 0x15,0x04, 0x0F,0x01,0x17,0x03, 0x19,0x03, 0x19,0x01, 0x19,0x03, 0x1A,0x03, 0x19,0x03, 0x17,0x01, 0x16,0x03,0x16,0x03, 0x16,0x02, 0x16,0x0D, 0x17,0x03, 0x16,0x03, 0x15,0x03, 0x10,0x03, 0x10,0x0D,0x15,0x00, 0x19,0x03, 0x19,0x03, 0x1A,0x03, 0x1F,0x03, 0x1B,0x03, 0x1B,0x03, 0x1A,0x03,0x17,0x0D, 0x16,0x03, 0x16,0x03, 0x16,0x0D, 0x17,0x01, 0x17,0x03, 0x17,0x03, 0x19,0x03,0x1A,0x02, 0x1A,0x02, 0x10,0x03, 0x17,0x0D, 0x16,0x03, 0x16,0x01, 0x17,0x03, 0x19,0x03,0x19,0x03, 0x17,0x03, 0x19,0x02, 0x1F,0x02, 0x1B,0x03, 0x1A,0x03, 0x1A,0x0E, 0x1B,0x04,0x17,0x02, 0x1A,0x03, 0x1A,0x03, 0x1A,0x0E, 0x1B,0x04, 0x1A,0x03, 0x19,0x03, 0x17,0x03, 0x16,0x03, 0x17,0x0D, 0x16,0x03, 0x17,0x03, 0x19,0x01, 0x19,0x03, 0x19,0x03, 0x1A,0x03,0x1F,0x03, 0x1B,0x03, 0x1B,0x03, 0x1A,0x03, 0x17,0x0D, 0x16,0x03, 0x16,0x03, 0x16,0x03,0x17,0x01, 0x17,0x03, 0x17,0x03, 0x19,0x03, 0x1A,0x02, 0x1A,0x02, 0x10,0x03, 0x17,0x0D,0x16,0x03, 0x16,0x01, 0x17,0x03, 0x19,0x03, 0x19,0x03, 0x17,0x03, 0x19,0x03, 0x1F,0x02,0x1B,0x03, 0x1A,0x03, 0x1A,0x0E, 0x1B,0x04, 0x17,0x02, 0x1A,0x03, 0x1A,0x03, 0x1A,0x0E, 0x1B,0x04, 0x17,0x16, 0x1A,0x03, 0x1A,0x03, 0x1A,0x0E, 0x1B,0x04, 0x1A,0x03, 0x19,0x03, 0x17,0x03, 0x16,0x03, 0x0F,0x02, 0x10,0x03, 0x15,0x00, 0x00,0x00 };//死了都要爱unsigned char code Music_Three[]={ 0x17,0x03, 0x1F,0x02, 0x1F,0x03, 0x1F,0x03, 0x1F,0x02,0x20,0x03, 0x1B,0x03, 0x1A,0x03, 0x19,0x03, 0x16,0x03,0x16,0x03, 0x17,0x04, 0x17,0x04, 0x17,0x15, 0x18,0x03,0x18,0x04, 0x19,0x0E, 0x19,0x03, 0x1A,0x03, 0x16,0x02,0x16,0x04, 0x17,0x0E, 0x17,0x03, 0x18,0x16, 0x1A,0x04,0x1A,0x04,0x1B,0x03, 0x1A,0x04, 0x1B,0x0E, 0x1B,0x01,0x17,0x18, 0x17,0x03, 0x1F,0x02, 0x1F,0x03, 0x1F,0x03,0x1F,0x02, 0x20,0x03, 0x1B,0x03, 0x1A,0x03, 0x19,0x03,0x16,0x03, 0x16,0x02, 0x17,0x04, 0x17,0x0E, 0x17,0x15,0x18,0x02, 0x18,0x04, 0x19,0x0E, 0x19,0x03, 0x1A,0x03,0x1F,0x02, 0x1B,0x02, 0x1A,0x15, 0x15,0x02, 0x0D,0x02,0x0E,0x02, 0x0D,0x03, 0x0D,0x03, 0x11,0x03, 0x11,0x03,0x0D,0x03, 0x11,0x03, 0x15,0x04, 0x15,0x0E, 0x1F,0x02,0x10,0x02, 0x10,0x03, 0x0F,0x03, 0x0E,0x66, 0x0E,0x03,0x0C,0x03, 0x0E,0x03, 0x16,0x03, 0x15,0x03, 0x15,0x67,0x11,0x04, 0x11,0x0E, 0x1B,0x02, 0x15,0x02, 0x0D,0x02,0x0E,0x66, 0x0D,0x03, 0x0D,0x03, 0x11,0x03, 0x11,0x03,0x0D,0x03, 0x11,0x03, 0x15,0x04, 0x15,0x0E, 0x15,0x04,0x17,0x03, 0x17,0x04, 0x17,0x03, 0x18,0x03, 0x10,0x02,0x10,0x67, 0x0F,0x03, 0x10,0x00, 0x18,0x0B, 0x18,0x03,0x19,0x03, 0x18,0x03, 0x16,0x03, 0x18,0x03, 0x17,0x03,0x17,0x15, 0x16,0x03, 0x16,0x04, 0x16,0x0E, 0x16,0x04,0x16,0x04, 0x17,0x03, 0x18,0x04, 0x17,0x67, 0x16,0x04,0x15,0x67, 0x15,0x03, 0x15,0x04, 0x15,0x0E, 0x15,0x04,0x15,0x04, 0x17,0x68, 0x17,0x0E, 0x17,0x03, 0x10,0x03,0x15,0x03, 0x17,0x03, 0x18,0x66, 0x18,0x04, 0x19,0x04,0x1A,0x03, 0x19,0x03, 0x18,0x03, 0x18,0x03, 0x18,0x03,0x17,0x04, 0x17,0x0E, 0x17,0x02, 0x16,0x04, 0x15,0x0E,0x15,0x16, 0x18,0x03, 0x18,0x04, 0x19,0x0E, 0x19,0x03,0x1A,0x03, 0x16,0x03, 0x16,0x04, 0x17,0x0E, 0x17,0x03,0x18,0x17, 0x1A,0x03, 0x1B,0x03, 0x1A,0x03, 0x1B,0x16,0x17,0x03, 0x1F,0x02, 0x1F,0x03, 0x1F,0x03, 0x1F,0x66,0x20,0x03, 0x1B,0x03, 0x1A,0x03, 0x19,0x03, 0x16,0x03,0x16,0x03, 0x17,0x04, 0x17,0x0E, 0x17,0x7B, 0x18,0x03,0x18,0x04, 0x19,0x0E, 0x19,0x03, 0x1A,0x03, 0x16,0x03,0x16,0x04, 0x17,0x0E, 0x17,0x04, 0x18,0x17, 0x1A,0x04,0x1A,0x04, 0x1B,0x03, 0x1A,0x04, 0x1B,0x72, 0x17,0x04,0x1F,0x02, 0x1F,0x03, 0x1F,0x03, 0x1F,0x66, 0x20,0x03,0x1B,0x03, 0x1A,0x03, 0x19,0x03, 0x16,0x03, 0x16,0x03,0x17,0x04, 0x17,0x0E, 0x17,0x67, 0x18,0x03, 0x18,0x04,0x19,0x0E, 0x19,0x03, 0x1A,0x03, 0x1F,0x02, 0x1B,0x02,0x1A,0x14, 0x00,0x00 };unsigned char code Music_End[]={0x00,0x00,0x00,0x00};//***********************************************************************************void main(){P1=0x0f;InitialSound();EX0=1;IT0=1;LCD12864_Initialization();// 液晶初始化函数// 以下显示“环境工程学院张小波”Display_Word(V_page_Offset+4,H_Offset,Name_Of_Song+15*32);Display_Word(V_page_Offset+4,16+H_Offset,Name_Of_Song+16*32);Display_Word(V_page_Offset+4,32+H_Offset,Name_Of_Song+19*32);Display_Word(V_page_Offset+4,48+H_Offset,Name_Of_Song+20*32);Display_Word(V_page_Offset+4,80+H_Offset,Name_Of_Song+21*32);Display_Word(V_page_Offset+4,96+H_Offset,Name_Of_Song+22*32);Display_Word(V_page_Offset+4,112+H_Offset,Name_Of_Song+23*32);while(1){ key_process();}}/* ------- 延时子程序------ */void delay(uint K){uint i,j;for(i=K;i>0;i--) for(j=120;j>0;j--);}/* -------------- 按键处理子程序-------------- */void key_process(){EA=1;KeyScan(); switch(Key_Num){case 13: delay(200);if (Key_Num==13) {//以下显示歌曲名：挥着翅膀的女孩Display_Word(V_page_Offset+2,H_Offset,Name_Of_Song+0*32);Display_Word(V_page_Offset+2,16+H_Offset,Name_Of_Song+1*32);Display_Word(V_page_Offset+2,32+H_Offset,Name_Of_Song+2*32);Display_Word(V_page_Offset+2,48+H_Offset,Name_Of_Song+3*32);Display_Word(V_page_Offset+2,64+H_Offset,Name_Of_Song+4*32);Display_Word(V_page_Offset+2,80+H_Offset,Name_Of_Song+5*32);Display_Word(V_page_Offset+2,96+H_Offset,Name_Of_Song+6*32);Play(Music_Girl,0,2,360);}break;case 2: delay(200);if (Key_Num==2)//以下显示歌曲名：同一首歌Display_Word(V_page_Offset+2,H_Offset,Name_Of_Song+24*32);Display_Word(V_page_Offset+2,16+H_Offset,Name_Of_Song+7*32);Display_Word(V_page_Offset+2,32+H_Offset,Name_Of_Song+8*32);Display_Word(V_page_Offset+2,48+H_Offset,Name_Of_Song+9*32);Display_Word(V_page_Offset+2,64+H_Offset,Name_Of_Song+10*32);Display_Word(V_page_Offset+2,80+H_Offset,Name_Of_Song+24*32);Display_Word(V_page_Offset+2,96+H_Offset,Name_Of_Song+24*32);Play(Music_Same,2,2,500);}//break; case 1: delay(200);if (Key_Num==1) {//以下显示歌曲名：两只蝴蝶Display_Word(V_page_Offset+2,H_Offset,Name_Of_Song+24*32);Display_Word(V_page_Offset+2,16+H_Offset,Name_Of_Song+11*32);Display_Word(V_page_Offset+2,32+H_Offset,Name_Of_Song+12*32);Display_Word(V_page_Offset+2,48+H_Offset,Name_Of_Song+13*32);Display_Word(V_page_Offset+2,64+H_Offset,Name_Of_Song+14*32);Display_Word(V_page_Offset+2,80+H_Offset,Name_Of_Song+24*32);Display_Word(V_page_Offset+2,96+H_Offset,Name_Of_Song+24*32);Play(Music_Two,0,2,360);} //break; case 5: delay(200);if (Key_Num==5) {//以下显示歌曲名：死了都要爱Display_Word(V_page_Offset+2,H_Offset,Name_Of_Song+24*32);Display_Word(V_page_Offset+2,16+H_Offset,Name_Of_Song+25*32);Display_Word(V_page_Offset+2,32+H_Offset,Name_Of_Song+26*32);Display_Word(V_page_Offset+2,48+H_Offset,Name_Of_Song+27*32);Display_Word(V_page_Offset+2,64+H_Offset,Name_Of_Song+28*32);Display_Word(V_page_Offset+2,80+H_Offset,Name_Of_Song+29*32);Display_Word(V_page_Offset+2,96+H_Offset,Name_Of_Song+24*32);Play(Music_Three,10,1,300);}break;/* case 5: delay(200);if (Key_Num==5)Play(Music_Three,0,2,360);} break; */}}void waibuzhongduan_INT0()interrupt 0{uchar i;EA=0;for(i=0;i<8;i++){ Display_Word(V_page_Offset+2,i*16+H_Offset,Name_Of_Song+24*32);}}(2) Keypad.c#include <reg52.H>#define uchar unsigned char#define uint unsigned int//扫描键盘时发送到0-3 列上的扫描码uchar KeyboardScanCode[4]={0xef,0xdf,0xbf,0x7f};uchar Key_Num=16;//---------------------------------------------------//扫描键盘并返回按键在键盘上的位置系列号//------------------------------------------------uchar KeyScan(){uchar Row=0,Col=0,Temp;for(Col=0;Col<4;Col++){P1=KeyboardScanCode[Col];Temp=P1&0x0f;if(Temp!=0x0f){switch(Temp){case 0x0e: Row=0;break;case 0x0d:Row=1;break;case 0x0b:Row=2;break;case 0x07:Row=3;break;}break;}P1=0x0f;return Key_Num=Row*4+Col; // 返回按键位置序号0-15}(3) 12864 显示驱动程序.C//------------------------- LCD_12864.c ------------------------// 名称：12864LCD 显示驱动程序(不带字库)//----------------------------------------------------------------#include <reg52.h>#include <intrins.h>#define uchar unsigned char#define uint unsigned int#define LCD_DB_PORT P0 // 液晶数据线端口DB0-DB7#define LCD_START_ROW 0xc0 // 起始行命令#define LCD_PAGE 0xB8 // 页指令#define LCD_COL 0x40 // 列指令bit Reverse_Display=0;// 是否反相显示(白底黑字/黑底白字) //液晶引脚定义sbit DI=P2A0;sbit RW=P2A1；sbit E=P2A2;sbit CS1=P2A3；sbit CS2=P2A4；sbit RST=P2A5；//------------------------------------------------------------- // 检查LCD 是否忙//------------------------------------------------------------- bit LCD_IS_BUSY(){LCD_DB_PORT=0xFF；RW=1；_nop_()；DI=0；E=1；_nop_()；E=0；return (bit)(P0&0x80)；}//------------------------------------------------------------- // 向LCD 写入一个字节(一般用于发送命令)//------------------------------------------------------------- void Write_Byte_To_LCD(uchar comand){while(LCD_IS_BUSY())；LCD_DB_PORT=0xFF;RW=0;_nop_();DI=0;LCD_DB_PORT=comand;E=1;_nop_();E=0;}//-------------------------------------------------------------// 向LCD 写入数据//-------------------------------------------------------------void Write_Data_To_LCD(uchar dat){while(LCD_IS_BUSY());LCD_DB_PORT=0xFF;RW=0;_nop_();DI=1;if(!Reverse_Display) //根据Reverse_Display 决定是否反相显示LCD_DB_PORT=dat;elseLCD_DB_PORT=~dat;E=1;_nop_();E=0;}//-------------------------------------------------------------// 初始化LCD//-------------------------------------------------------------void LCD12864_Initialization(){CS1=1;CS2=1;Write_Byte_To_LCD(0x38);Write_Byte_To_LCD(0x3F);Write_Byte_To_LCD(0x01);Write_Byte_To_LCD(0x06); Write_Byte_To_LCD(LCD_START_ROW);}//-------------------------------------------------------------r 所指的数组中//通用显示函数从第P页第L列显示W个字节数据，具体显示的数据在//-------------------------------------------------------------void LCD_Show(uchar P,uchar L,uchar W,uchar *r) reentrant uchar i;if(L<64){CS1=1;CS2=0;Write_Byte_To_LCD(LCD_PAGE+P);Write_Byte_To_LCD(LCD_COL+L); if(L+W<64){for(i=0;i<W;i++)Write_Data_To_LCD(r[i]);}else{for(i=0;i<64-L;i++)Write_Data_To_LCD(r[i]);CS1=0;CS2=1;Write_Byte_To_LCD(LCD_PAGE+P);Write_Byte_To_LCD(LCD_COL); for(i=64-L;i<W;i++)Write_Data_To_LCD(r[i]);}}else{CS1=0;CS2=1;Write_Byte_To_LCD(LCD_PAGE+P);Write_Byte_To_LCD(LCD_COL+L-64); for(i=0;i<W;i++)Write_Data_To_LCD(r[i]);}}//-------------------------------------------------------------//显示一个8X 16点阵字符//-------------------------------------------------------------void Display_char(uchar P1,uchar L1,uchar *M) reentrant{LCD_Show(P1,L1,8,M);LCD_Show(P1+1,L1,8,M+8);}//-------------------------------------------------------------------//显示一个16 X 16点阵字符(汉字上半部分与下半部分分别处在相邻两页中) // --------------------------------------------------------------------void Display_Word(uchar P2,uchar L2,uchar *M) reentrant{LCD_Show(P2,L2,16,M);LCD_Show(P2+1,L2,16,M+16);}(4) DotMatrix.c// -----------------------------------------------// 与本程序有关的数字和汉字的点阵编码DotMatrix.c// ----------------------------------------------#include <reg51.h>#include <string.h>#include <intrins.h>#define uchar unsigned char#define uint unsigned int//年、月、日、星期、时、分、秒等汉字点阵(16X16)uchar code Name_Of_Song[]={/*-- 文字0: 挥--*/0x08,0x08,0x08,0xFF,0x88,0x48,0x16,0xD2,0x3A,0x16,0xD2,0x12,0x12,0x16,0x02,0x00,0x02,0x42,0x81,0x7F,0x00,0x08,0x09,0x09,0x09,0x09,0xFF,0x09,0x09,0x09,0x08,0x00, /*--文字1: 着--*/0x00,0x44,0x54,0x54,0x55,0x56,0xD4,0x7C,0x54,0x54,0x56,0x55,0x54,0x44,0x44,0x00,0x08,0x08,0x04,0x04,0x02,0xFF,0x55,0x55,0x55,0x55,0x55,0x55,0xFF,0x00,0x00,0x00,/*-- 文字2: 翅--*/0x04,0xE4,0x24,0x3F,0x24,0xE4,0x0A,0x32,0x82,0xFE,0x08,0x32,0x82,0xFE,0x00,0x00,0x40,0x21,0x16,0x08,0x16,0x21,0x22,0x49,0x50,0x4F,0x42,0x49,0x50,0x4F,0x40,0x00, /*--文字3: 膀--*/0x00,0xFE,0x12,0x12,0xFE,0x00,0x64,0x24,0x2C,0x75,0xA6,0x34,0x2C,0x64,0x24,0x00,0xC0,0x3F,0x41,0x81,0x7F,0x00,0x81,0x61,0x1F,0x05,0x45,0x85,0x7D,0x01,0x00,0x00, /*--文字4: 的--*/0x00,0xF8,0x8C,0x8B,0x88,0xF8,0x40,0x30,0x8F,0x08,0x08,0x08,0x08,0xF8,0x00,0x00,0x00,0x7F,0x10,0x10,0x10,0x3F,0x00,0x00,0x00,0x03,0x26,0x40,0x20,0x1F,0x00,0x00, /*--文字5: 女--*/0x20,0x20,0x20,0x20,0xE0,0x38,0x27,0x20,0x20,0x20,0xE0,0x20,0x20,0x20,0x20,0x00,0x80,0x80,0x40,0x41,0x22,0x22,0x14,0x0C,0x0C,0x0B,0x10,0x30,0xE0,0x40,0x00,0x00, /*--文字6: 孩--*/0x02,0x02,0x02,0xF2,0x8A,0x06,0x44,0x64,0x54,0x4D,0x46,0xC4,0x64,0x04,0x04,0x00,0x01,0x23,0x41,0x3F,0x00,0x48,0x48,0x24,0x24,0x12,0x09,0x0C,0x12,0x61,0x00,0x00, /*--文字7: 同--*/0x00,0xFE,0x02,0x12,0x92,0x92,0x92,0x92,0x92,0x92,0x92,0x12,0x02,0xFE,0x00,0x00,0x00,0xFF,0x00,0x00,0x1F,0x08,0x08,0x08,0x08,0x08,0x1F,0x40,0x80,0x7F,0x00,0x00, /*--文字8: 一--*/0x00,0x80,0x80,0x80,0x80,0x80,0x80,0x80,0x80,0x80,0x80,0x80,0x80,0xC0,0x80,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00, /*-- 文字9: 首--*/0x04,0x04,0x04,0xE4,0x25,0x26,0x34,0x2C,0x24,0x24,0x26,0xE5,0x04,0x04,0x04,0x00,0x00,0x00,0x00,0x7F,0x25,0x25,0x25,0x25,0x25,0x25,0x25,0x7F,0x00,0x00,0x00,0x00,/*-- 文字10: 歌--*/ 0x80,0xBA,0xAA,0xAA,0xBA,0x82,0xFE,0xA2,0x90,0x0C,0xEB,0x08,0x28,0x18,0x08,0x00, 0x00,0x1E,0x12,0x12,0x5E,0x80,0x7F,0x40,0x20,0x18,0x07,0x08,0x30,0xE0,0x40,0x00,/*-- 文字11: 两--*/ 0x02,0xF2,0x12,0x12,0x12,0xFE,0x92,0x12,0x12,0xFE,0x12,0x12,0x12,0xFB,0x12,0x00,0x00,0x7F,0x08,0x04,0x03,0x00,0x10,0x09,0x06,0x01,0x01,0x26,0x40,0x3F,0x00,0x00,/*-- 文字12: 只--*/ 0x00,0x00,0x00,0xFE,0x82,0x82,0x82,0x82,0x82,0x82,0x82,0x82,0xFE,0x00,0x00,0x00,0x00,0x40,0x20,0x31,0x18,0x0E,0x04,0x00,0x00,0x00,0x02,0x04,0x19,0x70,0x20,0x00,/*-- 文字13: 蝴--*/ 0xF0,0x10,0xFF,0x10,0xF0,0x08,0x88,0xFF,0x88,0x08,0x00,0xFE,0x12,0x12,0xFE,0x00,0x43,0x42,0x3F,0x2A,0x73,0x20,0x0F,0x88,0x4F,0x20,0x18,0x07,0x41,0x81,0x7F,0x00,/*-- 文字14: 蝶--*/ 0x00,0xF8,0x08,0xFF,0x08,0xF8,0x04,0xFE,0x84,0xBF,0xA4,0xA4,0xBF,0x84,0x04,0x00,0x10,0x11,0x11,0x0F,0x09,0x9D,0x4A,0x22,0x1A,0x06,0xFF,0x06,0x0A,0x72,0x22,0x00,/*-- 文字15: 环--*/ 0x00,0x22,0x22,0xFE,0x22,0x22,0x00,0x02,0xC2,0x32,0xFE,0x42,0x82,0x02,0x02,0x00,0x00,0x04,0x04,0x03,0x12,0x0A,0x04,0x03,0x00,0x00,0xFF,0x00,0x00,0x03,0x0E,0x00,/*-- 文字16: 境--*/ 0x20,0x20,0xFE,0x20,0x20,0x00,0x24,0xAC,0xB4,0xA5,0xA6,0xB4,0xAC,0x24,0x00,0x00,0x10,0x30,0x1F,0x08,0x08,0x00,0x80,0x4F,0x3A,0x0A,0x0A,0x7A,0x8F,0x80,0xE0,0x00,/*-- 文字17: 工--*/ 0x00,0x00,0x02,0x02,0x02,0x02,0x02,0xFE,0x02,0x02,0x02,0x02,0x02,0x02,0x00,0x00,0x20,0x20,0x20,0x20,0x20,0x20,0x20,0x3F,0x20,0x20,0x20,0x20,0x20,0x20,0x20,0x00,/*-- 文字18: 程--*/0x10,0x12,0xD2,0xFE,0x91,0x11,0x80,0xBF,0xA1,0xA1,0xA1,0xA1,0xBF,0x80,0x00,0x00,0x04,0x03,0x00,0xFF,0x00,0x41,0x44,0x44,0x44,0x7F,0x44,0x44,0x44,0x44,0x40,0x00,/*-- 文字19: 学--*/ 0x40,0x30,0x10,0x12,0x5C,0x54,0x50,0x51,0x5E,0xD4,0x50,0x18,0x57,0x32,0x10,0x00,0x00,0x02,0x02,0x02,0x02,0x02,0x42,0x82,0x7F,0x02,0x02,0x02,0x02,0x02,0x02,0x00,/*-- 文字20: 院--*/ 0xFE,0x02,0x32,0x4A,0x86,0x0C,0x24,0x24,0x25,0x26,0x24,0x24,0x24,0x0C,0x04,0x00,0xFF,0x00,0x02,0x04,0x83,0x41,0x31,0x0F,0x01,0x01,0x7F,0x81,0x81,0x81,0xF1,0x00,/*-- 文字24: --*/0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,/*-- 文字25: 死--*/0x00,0x02,0xC2,0xB2,0x1E,0x12,0x92,0x72,0x02,0xFE,0x82,0x42,0x42,0x22,0x22,0x00,0x42,0x41,0x20,0x20,0x13,0x0C,0x03,0x00,0x00,0x3F,0x40,0x40,0x40,0x40,0x78,0x00,/*-- 文字26: 了--*/0x00,0x02,0x02,0x02,0x02,0x02,0x02,0xF2,0x12,0x0A,0x0A,0x06,0x06,0x02,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x40,0x80,0x7F,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00, /*-- 文字27: 都--*/0x20,0x24,0x24,0xA4,0x7F,0x24,0x34,0x28,0x24,0x00,0xFE,0x22,0x52,0x8A,0x06,0x00,0x04,0x02,0x7F,0x25,0x25,0x25,0x25,0x7F,0x00,0x00,0xFF,0x08,0x08,0x10,0x0F,0x00, /*-- 文字28: 要--*/0x02,0x02,0xFA,0x4A,0x4A,0xFE,0x4A,0x4A,0x4A,0x7E,0x4A,0x4A,0xFA,0x02,0x02,0x00,0x02,0x82,0x82,0x42,0x4E,0x2B,0x2A,0x12,0x12,0x12,0x2A,0x26,0xC2,0x42,0x02,0x00, /*-- 文字29: 爱--*/0x00,0x40,0xB2,0x96,0x9A,0x92,0xF6,0x9A,0x93,0x91,0x99,0x97,0x91,0x90,0x30,0x00,0x40,0x20,0xA0,0x90,0x4C,0x47,0x2A,0x2A,0x12,0x1A,0x26,0x22,0x40,0xC0,0x40,0x00,};〃0-9等数字点阵(8X 16)uchar code Digits[]={0x00,0x00,0xF0,0xF8,0x08,0x68,0xF8,0xF0,0x00,0x00,0x07,0x0F,0x0B,0x08,0x0F,0x07, //00x00,0x20,0x20,0x30,0xF8,0xF8,0x00,0x00,0x00,0x00,0x00,0x00,0x0F,0x0F,0x00,0x00, //10x00,0x30,0x38,0x08,0x88,0xF8,0x70,0x00,0x00,0x0C,0x0E,0x0B,0x09,0x08,0x08,0x00, // 2 0x00,0x30,0x38,0x88,0x88,0xF8,0x70,0x00,0x00,0x06,0x0E,0x08,0x08,0x0F,0x07,0x00, //30x00,0x00,0xF8,0xF8,0x00,0xE0,0xE0,0x00,0x00,0x03,0x03,0x02,0x02,0x0F,0x0F,0x02,//40x00,0xF8,0xF8,0x88,0x88,0x88,0x08,0x00,0x00,0x08,0x08,0x08,0x0C,0x07,0x03,0x00,//50x00,0xC0,0xE0,0x78,0x58,0xC8,0x80,0x00,0x00,0x07,0x0F,0x08,0x08,0x0F,0x07,0x00,//60x00,0x08,0x08,0x88,0xE8,0x78,0x18,0x00,0x00,0x00,0x0E,0x0F,0x01,0x00,0x00,0x00,//70x00,0x70,0xF8,0xC8,0x88,0xF8,0x70,0x00,0x00,0x07,0x0F,0x08,0x09,0x0F,0x07,0x00,//80x00,0xF0,0xF8,0x08,0x08,0xF8,0xF0,0x00,0x00,0x00,0x09,0x0D,0x0F,0x03,0x01,0x00,//9};(5) SOUNDPLAY .H/说明**************************************************************************曲谱存贮格式unsigned char code MusicName{ 音高，音长，音高，音长..... , 0,0}; 末尾:0,0 表示结束(Important)音高由三位数字组成：个位是表示1~7 这七个音符十位是表示音符所在的音区:1-低音，2-中音，3-高音;百位表示这个音符是否要升半音: 0-不升， 1 -升半音。

单片机音乐播放器设计报告学生：XXX 指导教师：XXX内容摘要：单片机具有体积小、功能强、成本低、应用面广等优点，可以说，智能控制与自动控制的核心就是单片机。

根据要求设计一款音乐播放器，能实现音乐播放的简单功能，同时为了美化，添加了韵律闪烁彩灯，设计时采用Keil软件编程，用protues软件仿真，核心器件采用灵活性高且价格低廉的AT89C51芯片。

设计完成后系统可播放自编歌曲，同时发光二极管随着歌曲韵律闪烁。

关键词：单片机 AT89C51 音乐播放英文标题Abstract: SCM has small, strong function, low cost, application, advantages and intelligent control and automatic control of the core is the microcontroller. According to the requirements of a music player, design of music broadcast can realize simple function, and to beautify, added rhythm flashing lights, design is used when Keil C software programming, with protues software simulation, the core device adopts high flexibility and the price is cheap AT89C51 chip. The design is completed system can play Wrote songs, and leds with songs rhythm flicker.Keywords:SCM Temperature AT89C51 Music broadcast前言:微机原理和接口技术是一门实践性强的学科，不但要求有较高的理论水平，而且还要求有实际的动手能力，其中很多的原量、规则、现象等仅仅靠学习教科书是无法完全掌握的，必须通过实践才能比较直观和深刻的理解。

基于C51单片机的MP3播放器设计一、引言随着科技的不断发展，人们对音乐的需求也越来越高。

MP3播放器作为一种便携式的音乐播放设备，已经成为人们日常生活中不可缺少的一部分。

本文将介绍一种基于C51单片机的MP3播放器设计。

二、硬件设计1.主控芯片：选择C51单片机作为主控芯片，因为它具有较低的成本、较好的性能和广泛的应用。

2.存储器：通过串口与单片机连接一个外部闪存芯片作为存储设备，用于存储MP3文件。

闪存芯片的容量可以根据需求进行选择，一般选择4GB以上的容量。

3.音频解码芯片：为了解码MP3文件并输出音频信号，需要选择一个音频解码芯片。

常用的音频解码芯片有VS10XX系列芯片，可以通过SPI接口与单片机通信。

4.音频输出电路：为了使音频信号能够输出到扬声器或耳机上，需要设计一个音频输出电路。

这个电路一般包括运放、耳机插座等组件。

5.控制界面：为了方便用户对MP3播放器的控制，需要设计一个控制界面。

可以选择使用按键、旋钮、触摸屏等方式进行控制。

6.电源电路：为了给MP3播放器提供电源，需要设计一个电源电路。

可以选择使用直流电池或者USB供电。

三、软件设计1.系统初始化：在系统启动时，需要进行一系列的初始化操作，包括初始化串口、外部存储器、音频解码芯片等。

2.文件读取：通过串口从外部存储器读取MP3文件，并将其存储到内存中。

3.解码与播放：将MP3文件解码，并通过音频解码芯片输出音频信号。

可以通过SPI接口与音频解码芯片进行通信，控制解码过程和音频输出。

4.控制界面处理：根据用户的操作，通过控制界面进行相应的处理。

例如，用户可以通过按键或旋钮控制音量、切换歌曲等。

5.电源管理：对于电源供应方面，需要设计合适的电源管理模块。

例如，在电池电量过低时，需要提醒用户充电或自动关闭设备。

6.其他功能：根据实际需求，可以添加其他功能。

例如，可以设计一个定时关闭功能，让播放器在一定时间后自动关闭。

四、总结本文介绍了一种基于C51单片机的MP3播放器设计。

基于51单片机音乐播放器设计音乐播放器是一种可以播放音频文件的设备，广泛应用于日常生活中。

本文将基于51单片机设计一个简单的音乐播放器。

一、设计目标本音乐播放器设计的主要目标是实现以下功能：1.支持播放多种格式的音频文件，如MP3、WAV等；2.支持音量调节和音频文件选择功能；3.具备简单的界面和易于理解的操作方式；4.能够适应不同的音频文件大小和音乐时长。

二、硬件设计2. 存储器：选择外接Flash存储器作为音频文件的存放介质，具备较大的存储容量和较高的读写速度，能够满足音频文件的多样性需求。

3.音频解码芯片：选择支持MP3和WAV格式音频解码的芯片，能够将音频文件翻译成能够被音频输出部分播放的信号。

4.音频输出部分：选择合适的音频输出部分，如耳机接口或喇叭接口，将解码后的音频信号输出为声音。

三、软件设计1.系统初始化：在开机时进行系统初始化，包括对主控芯片、存储器和音频解码芯片的初始化。

2.文件系统管理：设计一个简单的文件系统，能够以目录结构的形式管理存储器中的音频文件。

3.音频解码：根据选择的音频文件格式，进行相应的解码操作，将解码后的音频数据传输给音频输出部分。

4.播放控制：实现音量调节和音频文件选择功能，能够暂停、播放、停止等操作。

5.用户界面：设计一个简单直观的用户界面，通过按键或显示屏等方式进行操作反馈和信息显示。

四、系统流程1.开机初始化：对主控芯片、存储器和音频解码芯片进行初始化。

2.文件系统管理：读取存储器中的文件目录，生成文件列表供用户选择。

3.用户操作：用户通过按键或其他方式进行音量调节和音频文件选择操作。

4.音频解码：根据用户选择的音频文件，进行相应的解码操作。

5.播放控制：根据用户的操作，进行音频的暂停、播放、停止等操作。

6.操作反馈：在用户界面上显示操作反馈和信息。

五、总结本文基于51单片机设计了一个简单的音乐播放器，实现了支持多种格式音频文件的播放、音量调节和文件选择功能，并提供了简单的用户界面。

摘要单片机以其高可靠性,高性价比,低电压,低功耗等一系列优点,近几年得到迅猛发展和大范围推广,广泛应用于工业控制系统,数据采集系统,智能化仪器仪表,及通讯设备,日常消费类产品,玩具等。

[1]利用单片机设计的音乐播放器具有硬件电路简单，软件运行可靠等特点。

本文介绍了一种以AT89S52 单片机为控制核心的音乐播放器。

该设计采用2*16个点阵液晶模块LCD1602作为显示界面，蜂鸣器作为发声元件，并利用定时器进行中断控制。

关键词音乐播放器/AT89S52/LCD1602Music Player Design Based on AT89S52ABSTRACTMCU with its high reliability, high performance,low voltage,low power consumption and a series of advantages, has been the rapid development and large-scale promotion in recent years, widely used in industrial control systems, data acquisition systems, intelligent instrumentation,and communications equipment, daily consumer products, toys and so on.[1]Microchip design music player has simple hardware circuit, software and reliable operation.This paper introduces a kind of AT89S52 microcontrolle as control core music player.The design uses 2 * 16 dot matrix LCD module LCD1602 as the display interface, buzzer as the sound element, and use the timer control interrupt.KEY WORDS music player ,AT89S52 ,LCD1602目录摘要 (I)ABSTRACT (II)1绪论 (4)1.1 单片机简介 (5)1.1.1 单片机概述 (5)1.1.2 单片机的应用领域 (5)1.1.3 单片机的发展趋势 (6)1.2课题概述 (7)2 硬件设计 (7)2.1总体方案设计 (7)2.2单片机最小系统电路 (8)2.2.1 AT89S52芯片性能介绍 (8)2.2.2 电源电路 (12)2.2.3 时钟振荡电路 (12)2.2.4 复位电路 (13)2.3键盘扫描模块 (13)2.4显示模块 (15)3 系统软件设计 (17)3.1音乐编程原理及流程图 (17)3.2播放子程序设计 (20)4 调试与仿真 (22)4.1KEIL开发系统 (22)4.2 PROTEUS的操作 (25)4.3仿真结果 (26)结束语 (27)致谢 (28)参考文献 (29)附录1 源程序 (30)附录2 仿真电路图 (45)1绪论1.1单片机简介1.1.1单片机概述单片机是一种集成在电路芯片，是采用超大规模集成电路技术把具有数据处理能力的中央处理器CPU随机存储器RAM、只读存储器ROM、多种I/O口和中断系统、定时器/计时器等功能（可能还包括显示驱动电路、脉宽调制电路、模拟多路转换器、A/D转换器等电路）集成到一块硅片上构成的一个小而完善的计算机系统。

******* 大学毕业设计（论文）题目基于单片机的音乐播放器设计作者*****学院*************学院专业电子信息科学与技术学号110802****指导教师******二〇一五年五月二十日摘要设计了一种基于STC89C51单片机控制的音乐播放器，该播放器具有歌曲播放、歌名显示、彩灯伴奏等功能，并采用红外遥控作为歌曲播放控制器，这使得整个设计具有观赏性的同时操作也更加便捷。

该设计主要分五个模块，分别为单片机核心模块、红外遥控模块、彩灯伴奏模块、发声模块与液晶（LCD）歌曲信息显示模块，文章对每个模块做了简单的介绍，并对音乐发声原理做了详细的说明。

本设计利用Keil软件对系统程序进行调试和编译，并配合使用Altium Designer对硬件电路的进行设计与仿真，使得设计更加顺利。

关键词：51单片机控制系统；红外无线遥控；发声原理；Altium DesignerABSTRACTThis thesis is describe a music player design based on 89c51 series single chip , the design is set of song’s information shows , lights accompaniment. And introduct the infrared remote control as the song’s controller in a creative way, that make whole design are ornamental and handled easily.This design is divided into five modules, the five modules are Micro Control Unit（MCU）module, infrared remote control module, lights accompaniment module, voice module and Liquid Crystal Display（LCD）song information display module, the article made a simple introduction for each module, and has made the detailed instructions of music sound principles.This design using Keil software to debugging program of the system , and cooperate with Altium Designer（AD）for hardware circuit design and simulation, which making it smoother.Key words: systems-on-chips; infrared controller;vocalism principle;The Altium Designer目录摘要 (i)第一章前言 (1)第二章概论 (2)2.1 单片机简介 (2)2.2 单片机特点及应用 (2)第三章系统硬件原理与设计 (4)3.1 STC单片机系统 (4)3.2 红外接收模块 (5)3.3 LCD液晶显示模块 (7)3.4 LED彩灯模块 (7)3.5 发声模块 (8)第四章系统软件原理与设计 (9)4.1 音乐基础知识 (9)4.2 单片机发声的基本原理 (9)第五章系统调试与仿真 (13)5.1 程序调试与下载软件 (13)5.2 原理图设计与PCB制作 (14)第六章结论.......................................................................................................................错误！未定义书签。

基于单片机的MP3播放器现在的MP3播放器种类繁多，但是基于单片机的MP3播放器还是很有实用价值的。

本文将介绍如何基于单片机制作一个简单的MP3播放器。

1. 硬件需求制作MP3播放器需要的硬件如下：•单片机•电路板•音频模块•存储卡其中，单片机是该MP3播放器的核心部件，电路板用于连接各个零部件，音频模块用于播放MP3格式的音乐，存储卡则用于存储MP3文件。

2. 软件需求制作基于单片机的MP3播放器需要用到以下软件：•Keil C51开发环境•WinRAR•MP3转换软件Keil C51开发环境用于编写单片机程序，WinRAR用于压缩和解压MP3文件，MP3转换软件用于将其他格式的音乐文件转换成MP3格式。

3. 制作流程在已经准备好硬件和软件的前提下，制作基于单片机的MP3播放器的流程如下：3.1 程序编写使用Keil C51开发环境编写程序，包括读取存储卡中的MP3文件、将MP3文件解压、播放MP3文件等关键步骤。

代码需要经过多次测试和调试，保证程序能够正确运行。

3.2 硬件连接将单片机、电路板、音频模块及存储卡进行正确连接，并进行电路测试，确保硬件连接无误。

3.3 软件设置在WinRAR中将下载好的MP3文件压缩成RAR格式，然后再将RAR文件解压，在MP3转换软件中将非MP3格式的音乐文件转换为MP3格式。

3.4 软硬件联测将存储卡插入到开发板中，开启电源，调试并测试MP3播放器的各项功能。

4. 成果展示完成制作后，基于单片机的MP3播放器可以播放存储卡中的MP3文件。

播放器可以通过更换存储卡，实现播放不同的MP3文件。

5. 结语基于单片机的MP3播放器的制作并不难，但是需要对硬件和软件有一定的了解和掌握。

通过本文的介绍和演示，读者可以体验一下DIY的乐趣，也可以为以后的制作提供参考。
