4三相异步电动机定子绕组

是砂地或盐池，那上面连小草也长不出来的。

人生的磨难是很多的，所以我们不可对于每一件轻微的伤害都过于敏感。

在生活磨难面前，精神上的坚强和无动于衷是我们抵抗罪恶和人生意外的最好武器。

1Y 系列（IP44）三相异步电动机铁心、绕组技术数据型号功率（kw ）定 子节距 y线重 （kg/台）定子、转子槽数z 1/z 2电压（V ） 额定电压（A ） 空载电流（A ）外径内径 铁心长度 气隙长度每槽线数并联支路数绕组型式线规 （mm ）根数直径（mm ）2 极Y-80M1-2 0.75 120 67 65 0.30 111 1单层交叉式10.63 2（1-9）1（1-8） 1.30 18/16 380Y1.71 0.65 Y-80M2-2 1.1 120 67 80 0.30 90 0.71 1.45 18/162.41 0.82 Y-90S-2 1.513072850.3574 0.85 2（1-9） 1（1-8） 1.6018/163.33 1.24 Y-90L-2 2.2 110 580.95 1.90 4.661.60 Y-100L-2 3 155 84 100 0.40 40 单层同心式1.18 1-12 2-112.80 24/206.12 2.2 Y-112M-2 4 175 981050.45 48 1.061-16 2-15 3-14 1-14 2-133.7030/26380∆7.99 2.70 Y-132S-2 5.5 2101160.5544 0.90 0.95 5.70 10.76 3.0 Y-132M-2 7.5 210125371.00 1.06 6.3014.323.5 Y-160M1-2 11 260 1500.6528 2 1 1.18 1.25 11.20 21.24 6.0 Y-160M2-2 15 260 155 23 2 2 1.12 1.18 12.00 28.28 7.1 Y-160L-2 18.5 260 195 19 3 2 1.12 1.18 13.3 34.29 8.0 Y-180M-2 22 290160 175 0.8 16 双层叠绕2 2 1.30 1.40 1-14 14.6536/2841.812.3 Y-200L1-2 303271821801.02822 2 1.12 1.18 20.2 56.5 15.9 Y-200L2-237210241 21.40 1.5022.468.818.7是砂地或盐池，那上面连小草也长不出来的。

三相异步电动机的主要结构三相异步电动机是一种常见的电动机，具有一系列独特的结构和特点。

它是由定子、转子、轴承、端盖等部分组成的。

首先，我们来了解一下定子的结构。

定子是电动机的固定部分，它由定子铁心、线圈和端盖构成。

定子铁心是一个由铁片叠压而成的结构，起到支撑和固定线圈的作用。

线圈是由绝缘铜线绕制而成，通常呈现星形或三角形的排列方式。

定子的线圈在工作时会产生一个旋转磁场，与转子磁场相互作用，从而驱动转子转动。

接下来，我们将介绍转子的结构。

转子是电动机的旋转部分，它由转子铁心、导体和短路环组成。

转子铁心是由一片片铁片叠压而成的，通常呈现圆柱形或长方形的形状。

导体是通过转子铁心的槽中绕制的，通常采用铜条作为导电材料。

在转子的两端，有安装了短路环，用于短接转子上的各个导体，起到减小转子绕组中电阻的作用。

此外，轴承也是三相异步电动机中不可或缺的部分。

轴承的主要功能是支撑和定位电动机的转子和定子。

在电动机运行时，转子和定子会产生一定的径向和轴向力，轴承能够承受这些力，并确保电动机稳定运行。

最后，我们要介绍的是端盖。

端盖位于电动机的两端，用于固定定子和转子，并起到密封和保护的作用。

端盖通常由铸铁或铝合金材料制成，具有良好的强度和耐腐蚀性。

总结起来，三相异步电动机的主要结构包括定子、转子、轴承和端盖等部分。

它们相互配合，共同完成电动机转动的任务。

了解电动机的结构对于维护和运行电动机具有重要的指导意义。

只有正确认识和掌握电动机的结构特点，才能更好地发挥电动机的性能，确保电动机的安全运行。

三相异步电动机定子绕组
定子绕组是三相异步电动机的重要组成部分，是电动机将电能转换成机械能的关键部件。

小容量的三相异步电动机定子绕组多采用单层绕组，电工之家主要讲述三相异步电动机定子绕组概述中定子绕组的构成原则、定子绕组的分类。

一、定子绕组的构成原则
三相异步电动机定子绕组是由许多嵌放在定子铁心槽内的线圈按一定规律分布，排列和连接而成的。

为了满足电动机的运行要求，在设计和饶制定子绕组时应遵循以下原则：1.在一定导体数下，力求获得较大的磁势和电势要对称，波形力求接近正弦波；2.各相绕组的磁势和电势要对称，电阻电抗应相等。

为此各相绕组的形状，尺寸和匝数都应相同；
3.各相绕组在空间的分布应彼此相差120°电角度；
4.绝缘性能和机械强度可靠，制造工艺简单，用铜量少，散热好、检修方便。

二、定子绕组的分类
三相异步电动机定子绕组一般采用分布绕组的形式。

若按槽内层数来分，可分为单层绕组，双层绕组和单双层混合绕组；按每极每相所占槽数来分，可分为整数槽和分述槽绕组；若按绕组的结构形状来分，又可分为链式绕组、同心式
绕组，交叉式绕组，叠绕组和波绕组。

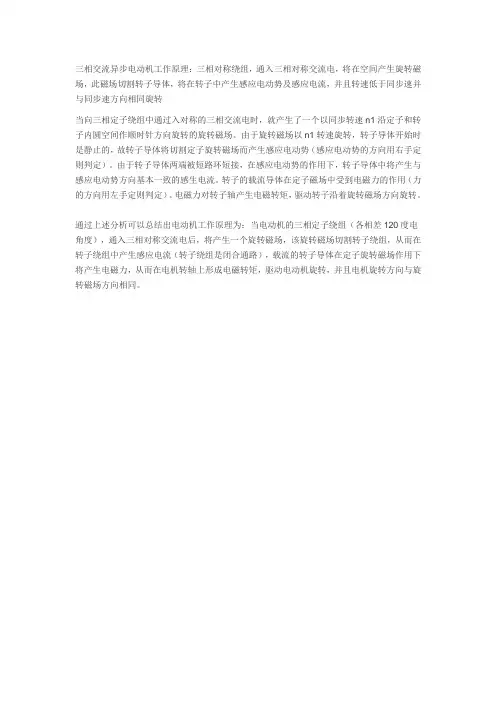

三相交流异步电动机工作原理：三相对称绕组，通入三相对称交流电，将在空间产生旋转磁场，此磁场切割转子导体，将在转子中产生感应电动势及感应电流，并且转速低于同步速并与同步速方向相同旋转
当向三相定子绕组中通过入对称的三相交流电时，就产生了一个以同步转速n1沿定子和转子内圆空间作顺时针方向旋转的旋转磁场。

由于旋转磁场以n1转速旋转，转子导体开始时是静止的，故转子导体将切割定子旋转磁场而产生感应电动势（感应电动势的方向用右手定则判定）。

由于转子导体两端被短路环短接，在感应电动势的作用下，转子导体中将产生与感应电动势方向基本一致的感生电流。

转子的载流导体在定子磁场中受到电磁力的作用（力的方向用左手定则判定）。

电磁力对转子轴产生电磁转矩，驱动转子沿着旋转磁场方向旋转。

通过上述分析可以总结出电动机工作原理为：当电动机的三相定子绕组（各相差120度电角度），通入三相对称交流电后，将产生一个旋转磁场，该旋转磁场切割转子绕组，从而在转子绕组中产生感应电流（转子绕组是闭合通路），载流的转子导体在定子旋转磁场作用下将产生电磁力，从而在电机转轴上形成电磁转矩，驱动电动机旋转，并且电机旋转方向与旋转磁场方向相同。

三相异步电动机的定子绕组汇总一、定子绕组的类型1.分布绕组：分布绕组是将每个线圈的匝数分散在整个定子内周上，使得电流的动态分布较为均匀。

这种绕组形式适用于大功率的电动机，可以减小谐波电动势和铁芯损耗。

2.集中绕组：集中绕组是将每个线圈的匝数集中在定子上的一个或几个槽内，电流集中分布。

这种绕组形式适用于小功率的电动机，结构简单、实用性强。

二、定子绕组的回路形式1.星形回路：星形回路是将三个线圈的一个端点连接在一起，形成一个共连接点，然后连接到电源上，其余两个端点分别连接到电源的三个相线上。

这种回路形式适用于工作电压较低的电动机，可以使电动机的线电流降低，减小线路损耗。

2.三角形回路：三角形回路是将三个线圈的一个端点分别连接到电源的三个相线上，其余两个端点相互连接形成一个闭合的回路。

这种回路形式适用于工作电压较高的电动机，可以提高电动机的输出功率。

三、定子绕组的绝缘材料1.纸质绝缘材料：纸质绝缘材料是一种传统的绝缘材料，具有良好的耐热性和机械强度，广泛应用于电动机的定子绕组中。

2.塑料绝缘材料：塑料绝缘材料是一种新型的绝缘材料，具有良好的绝缘性能和耐久性，适用于电动机的高温绝缘和特殊工况下的使用。

四、定子绕组的绝缘等级定子绕组的绝缘等级一般按照国际电工委员会（IEC）的标准来确定，主要有B、E、F、H等几个等级。

1.B级绝缘等级：适用于工作温度不超过130℃的电动机。

2.E级绝缘等级：适用于工作温度不超过120℃的电动机。

3.F级绝缘等级：适用于工作温度不超过155℃的电动机。

4.H级绝缘等级：适用于工作温度不超过180℃的电动机。

五、定子绕组的故障及维修定子绕组在使用过程中可能会出现一些故障，主要有绝缘破损、绕组成分松动等。

维修定子绕组时，需要重新绝缘、焊接或更换绕组等。

1.绝缘破损：绝缘材料的老化、磨损或受到外力作用等原因，可能导致绝缘破损，引起电气故障。

此时，需要进行重新绝缘，修复保持绝缘完好。

三相异步电动机结构详细图解图1封闭式三相异步电动机的结构1—端盖2—轴承3-机座4—定子绕组5—转子6—轴承7—端盖8—风扇9-风罩10-接线盒异步电动机的结构也可分为定子。

转子两大部分。

定子就是电机中固定不动的部分，转子是电机的旋转部分。

由于异步电动机的定子产生励磁旋转磁场，同时从电源吸收电能,并产生且通过旋转磁场把电能转换成转子上的机械能，所以与直流电机不同,交流电机定子是电枢。

另外，定.转子之间还必须有一定间隙（称为空气隙)，以保证转子的自由转动。

异步电动机的空气隙较其他类型的电动机气隙要小，一般为0。

2mm～2mm。

三相异步电动机外形有开启式.防护式。

封闭式等多种形式，以适应不同的工作需要。

在某些特殊场合，还有特殊的外形防护型式，如防爆式。

潜水泵式等。

不管外形如何电动机结构基本上是相同的。

现以封闭式电动机为例介绍三相异步电动机的结构。

如图1所示是一台封闭式三相异步电动机解体后的零部件图。

1。

定子部分定子部分由机座。

定子铁心.定子绕组及端盖.轴承等部件组成.（1）机座。

机座用来支承定子铁心和固定端盖.中.小型电动机机座一般用铸铁浇成，大型电动机多采用钢板焊接而成。

（2)定子铁心。

定子铁心是电动机磁路的一部分。

为了减小涡流和磁滞损耗,通常用0。

5mm厚的硅钢片叠压成圆筒,硅钢片表面的氧化层（大型电动机要求涂绝缘漆)作为片间绝缘，在铁心的内圆上均匀分布有与轴平行的槽，用以嵌放定子绕组。

（a)直条形式（b）斜条形式图2 笼型异步电动机的转子绕组形式（3）定子绕组。

定子绕组是电动机的电路部分，也是最重要的部分，一般是由绝缘铜（或铝）导线绕制的绕组联接而成。

它的作用就是利用通入的三相交流电产生旋转磁场.通常，绕组是用高强度绝缘漆包线绕制成各种型式的绕组，按一定的排列方式嵌入定子槽内。

槽口用槽楔（一般为竹制)塞紧。

槽内绕组匝间.绕组与铁心之间都要有良好的绝缘。

如果是双层绕组(就是一个槽内分上下两层嵌放两条绕组边）,还要加放层间绝缘。

三相异步电动机定子绕组一、异步电动机绕组参数1、极距极距是指沿定子铁心内圈，每个磁极所占的范围，可用长度表示，也可用槽数表示，则极距：式中：Z——定子铁心总槽数P---磁极对数2、节距节距也称跨距，指的是每把线圈两个有效边之间的距离，用槽数表示。

当线圈节距等于极距时称为全节距；当线圈节距小于极距时称为短节距。

一般单速电动机多采纳短节距，由于可以改善电磁性能，又节约导线材料。

3、每极每相槽数。

定子绕组在每个磁极下，每一相所占的槽数称为每极每相槽数。

表示：m:相数把属于同一相的q 只线圈按肯定方式串联成组，称为极相组，通常在绕线时一次绕成，然后分别嵌装单层绕组,每相的极相组数等于极对数。

4、电角度计量电磁关系的角度称为电角度。

电角度=极对数× 机械角度。

电动机的空间机械角度都是360度。

但不同磁极对数的电动机其电角度不同。

不论电动机有几个磁极，一对磁极即占有360度电角度；一个极距为180度电角度。

相带所谓的相带，就是每极每相所占的电角度，大家知道，三相电动机所产生的旋转磁场是定子三相绕组的合成磁场，因此在每对磁极所占据范围内均应有三相绕组的有效边。

通常把每对磁极下绕组平均分成六个区段。

并把每极下的三个区段分A.B.C三相。

由于一个极距为180度，所以每一相带电角度为60度。

一般状况下，三相单速电动机绕组都绕成60度相带。

二、异步电动机绕组1、绕组种类三相异步电动机定子绕组均属于分布绕组，它的种类结构也较简单多样，主要分为单层绕组，双层绕组等多种。

所谓单层绕组就是每个定子槽中只嵌线圈的一个有效边，因此线圈的绕制和嵌线都比较便利，而且还没有层间绝缘，槽满率较高，不会发生槽内相间短路，但每个线圈的两个端部不易处理整齐。

电气性能也较差，绕组的线圈数等于总槽数的一半。

所以一般应用于小容量的电动机中。

双层绕组的每一个槽都嵌上下两个线圈的有效边，槽的利用率较高，电气性能也得到了提高，因此一般应用于大容量的异步电动机定子绕组。

第四章 三相异步电动机一、 填空（每空1分）1. 如果感应电机运行时转差率为s ，则电磁功率，机械功率和转子铜耗之间的比例是 2:P :e Cu P p Ω= 。

答 s :s)(1:1-2. ★当三相感应电动机定子绕组接于Hz 50的电源上作电动机运行时，定子电流的频率为 ，定子绕组感应电势的频率为 ，如转差率为s ，此时转子绕组感应电势的频率 ，转子电流的频率为 。

答 50Hz ，50Hz ，50sHz ，50sHz3. 三相感应电动机，如使起动转矩到达最大，此时m s = ,转子总电阻值约为 。

答 1， σσ21X X '+4. ★感应电动机起动时，转差率=s ，此时转子电流2I 的值 ，2cos ϕ ,主磁通比，正常运行时要 ，因此起动转矩 。

答 1，很大，很小，小一些，不大5. ★一台三相八极感应电动机的电网频率Hz 50，空载运行时转速为735转/分，此时转差率为 ，转子电势的频率为 。

当转差率为0.04时，转子的转速为 ，转子的电势频率为 。

答 0.02，1Hz ， 720r/min ，2Hz6. 三相感应电动机空载时运行时，电机内损耗包括 ， ， ，和 ，电动机空载输入功率0P 与这些损耗相平衡。

答 定子铜耗，定子铁耗，机械损耗，附加损耗7. 三相感应电机转速为n ，定子旋转磁场的转速为1n ，当1n n <时为 运行状态；当1n n >时为 运行状态；当n 与1n 反向时为 运行状态。

答 电动机， 发电机，电磁制动8. 增加绕线式异步电动机起动转矩方法有 ， 。

答 转子串适当的电阻， 转子串频敏变阻器9. ★从异步电机和同步电机的理论分析可知，同步电机的空隙应比异步电机的空气隙要 ，其原因是 。

答 大，同步电机为双边励磁10. ★一台频率为 160Hz f =的三相感应电动机，用在频率为Hz 50的电源上（电压不变），电动机的最大转矩为原来的 ，起动转矩变为原来的 。

三相异步电动机的定子绕组

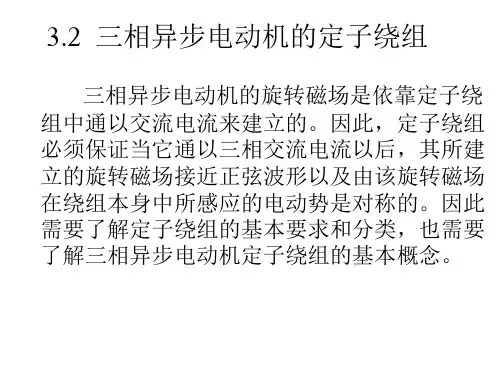

三相异步电动机的定子绕组是由三组互相间隔120度的线圈构成的，这些线圈分别在交流电源下产生相位差为120度的交变磁场，形成旋转磁场，驱动转子旋转。

一、如何理解旋转磁场？
旋转磁场是三相异步电动机工作的基础。

当三组线圈在三相交流电源下产生交变磁场时，这些磁场按照一定的顺序和频率变化，形成一个旋转的磁场。

这个旋转磁场以一定的速度在定子绕组中旋转，驱动转子跟随旋转，实现电动机的工作。

二、定子绕组的设计和制作有哪些重要因素需要考虑？
定子绕组的设计和制作需要考虑多种因素，包括线圈的材料、线圈的尺寸和形状、线圈的绝缘性能、线圈的排列方式、线圈的电气参数等。

线圈的材料通常选择具有高导电性和良好机械性能的铜或铝，线圈的尺寸和形状需要根据电机的结构和性能要求设计，线圈的排列方式需要确保三组线圈能产生相位差为120度的磁场，线圈的电气参数需要满足电机的功率和效率要求。

三、定子绕组的状态如何影响三相异步电动机的性能？
定子绕组的状态直接影响三相异步电动机的性能。

如果定子绕组有故障，例如线圈断路、短路或接地，将会影响旋转磁场的形成，导致电机性能下降或无法工作。

因此，对定子绕组的维护和保养非常重
要，需要定期进行检查和测试，确保定子绕组的良好状态。

三相异步电动机的定子绕组是其核心部分，旋转磁场的形成、电动机的性能和工作效率等都与定子绕组有密切关系。

因此，对定子绕组的理解和熟悉，对于理解三相异步电动机的工作原理和性能，以及进行电机设计、维护和故障诊断都非常重要。

项目四交流电机的应用一、填空题1电动机是将电能转换为机械一能的设备。

2 .三相异步电动机主要有定子和转子两部分组成。

3 .三相异步电动机的定子铁心是用薄的硅钢片一叠装而成,它是定子的磁路路部分,其内表面冲有槽孔，用来嵌放定子绕组.4 .三相异步电动机的定子主要山定子铁心和定子绕组组成。

5 .三相异步电动机的转子有鼠笼式和绕线式两种形式。

6 .三相异步电动机的三相定子绕组通以三相交流电流，则会产生旋转磁场，7 .三相异步电动机旋转磁场的转速称为同步转速,它叮电源频率和磁极对数有关。

8 .三相异步电动机旋转磁场的转向是由电源的相序决定的,运行中若旋转磁场的转向改变了，转子的转向随之改变，9 .一台三相四极异步电动机，如果电源的频率/i=50Hz,则定子旋转磁场每秒在空间转过至转。

10 .三相异步电动机的转速取决于磁场极对数P、转差率S和电源频率f。

11 .三相异步电机的调速方法有变极调速、变频调速和转子回路串电阻调速，12 .在额定工作情况下的三相异步电动机，已知其转速为960r∕min,电动机的同步转速为：1000r/min、磁极对数为：3对，转差率为：0.04O13 .三相异步电动机机械负载加重时，其定子电流将小于o14 .三相异步电动机负载不变而电源电压降低时，其转子转速将增大o15 .一台三相二极异步电动机，如果电源的频率力二50HZ,则定子旋转磁场每秒在空间转转。

16 .笼型三相异步电动机常用的降压起动方法有：Y-△降压起动和自耦变压器降压起动。

17 .三相异步电动机采Y-△降压起动时，其起动电流是三角联接全压起动电流的1/3 ,起动转矩是三角联接全压起动时的1/318 .三相异步电动机的额定功率是额定状态时电动机转子轴上输出的机械功率，额定电流是满载时定子绕组的线电流,其转子的转速小于旋转磁场的速度。

19 .电动机铭牌上所标额定电压是指电动机绕组的线电压.20 .某三相异步电动机额定电压为380/220V,当电源电压为220V时，定子绕组应接成三角形接法：当电源电压为380V时，定子绕组应接成星形接法。
