互换性与技术测量综合复习题第一章绪论0-1 什么是互换性？互换性的优越性有哪些？0-2 互换性的分类有哪些？完全互换和不完全互换有何区别？0-3 误差、公差、检测、标准化与互换性有什么关系？0-4 什么是标准和标准化？0-5 为何要采用优先数系？R5、R10、R20、R40系列各代表什么？第二章孔、轴的极限与配合一．判断题（正确的打√，错误的打×）1．装配精度高的配合，若为过渡配合，其值应减小；若为间隙配合，其值应增大。
（）mm的孔，可以判断该孔为基孔制的基准孔。
（）2．图样标注φ30 +0.0333．过渡配合可能具有间隙，也可能具有过盈，因此，过渡配合可能是间隙配合，也可能是过盈配合。
（）4．配合公差的数值愈小，则相互配合的孔、轴的公差等级愈高。
（）5．孔、轴配合为φ40H9／n9，可以判断是过渡配合。
（）6．配合H7/g6比H7/s6要紧。
（）7．孔、轴公差带的相对位置反映加工的难易程度。
（）8．最小间隙为零的配合与最小过盈等于零的配合，二者实质相同。
（）9．基轴制过渡配合的孔，其下偏差必小于零。
（）10．从制造角度讲，基孔制的特点就是先加工孔，基轴制的特点就是先加工轴。
（） 11．工作时孔温高于轴温，设计时配合的过盈量应加大。
（）12．基本偏差a～h与基准孔构成间隙配合，其中h配合最松。
（）13．有相对运动的配合应选用间隙配合，无相对运动的配合均选用过盈配合。
（）14．配合公差的大小，等于相配合的孔轴公差之和。
（）二．选择题（将下列题目中所有正确的论述选择出来）1．以下各组配合中，配合性质相同的有＿＿。
A．φ30H7／f6和φ30H8／p7B．φ30P8／h7和φ30H8／p7C．φ30M8／h7和φ30H8／m7D．φ30H8／m7和φ30H7／f62．下列配合代号标注正确的有＿＿。
A．φ60H7/r6B．φ60H8／k7C．φ60h7／D8D．φ60H9／f93．下列孔轴配合中选用不当的有＿＿。
互换性与测量技术基础复习题及答案一、填空1、允许零件几何参数的变动量称为（公差）2、按互换的程度不同，零部件的互换性可分为（完全）互换和（不完全）互换。
3、配合的选用方法有（计算法）（实验法）（类比法）.4、公差类型有（尺寸（角度））公差，（形状）公差，（位置）公差和（表面粗糙度）。
5、向心滚动轴承（除圆锥滚子轴承）共分为：（B）（C）（D）(E)(G)五等级，其中（B）级最高，（G）级最低。
6、配合是指（基本尺寸）相同的，相互结合的孔和轴的公差带的关系。
7、光滑极限量规简称为（量规），它是检验（孔、轴零件）的没有（刻度）的专用检验工具。
8、根据配合的性质不同，配合分为（间隙）配合，（过盈）配合，（过渡）配合。
9、用量规检验工件尺寸时，如果（通）规能通过，（止）规不能通过，则该工件尺寸合格。
10、按照构造上的特征，通用计量器具可分为（游标量具），（微动螺旋副量具），（机械量具），（光学量具），（气动量具），（电动量仪。
）11、形状公差包括（直线度），（平面度），（圆度），（圆柱度），（线轮廓度），（面轮廓度）。
12、国际单位制中长度的基本单位为（米）13、位置公差包括（平行度），（垂直度），（倾斜度），（同轴度），（对称度），（位置度），（圆跳动），（全跳动）。
14、在实际测量中，常用（相对）真值代替被测量的真值，例如，用量块检定千分尺，对千分尺的示值来说，量块的尺寸就可视为（相对）真值。
15、螺纹按其用途不同，可分为（紧固）螺纹，（传动）螺纹和（密封）螺纹。
16、表面粗糙度Ra、Rz、Ry三个高度参数中，（Ra）是主要参数17、表面粗糙度的评定参数有（轮廓算术平均偏差Ra），（微观不平度十点高度Rz）(轮廓最大高度Ry),（轮廓微观不平度的平均距离Sw）,(轮廓的单峰平均间距S)，（支撑长度率Tp）18、当通用量仪直接测量角度工件时，如果角度精度要求不高时，常用（万能量角器）测量；否则，用光学角分度头或（测角仪）测量。
互换性与技术测量考试复习题及答案选择题1.公差带相对于零线的位置反映了配合的______。
（Ａ）Ａ、松紧程度Ｂ、精确程度Ｃ、松紧变化的程度2.相互结合的孔和轴的精度决定了______。
（Ａ）Ａ、配合精度Ｂ、配合的松紧程Ｃ、配合的性质3.配合公差带相对于零线的位置取决于_____的大小。
（Ａ）Ａ、极限间隙或极限过盈Ｂ、极限间隙Ｃ、极限过盈4.基孔制是基本偏差为一定孔的公差带，与不同_____轴的公差带形成各种配合的一种制度。
（Ａ）Ａ、基本偏差的Ｂ、基本尺寸的Ｃ、实际偏差的5.在计算标准公差值时，各尺寸段内所有基本尺寸的计算值是用各尺寸段的____作为该段内所有基本尺寸来计算值的。
（Ａ）Ａ、首尾两个尺寸的几何平均值Ｂ、所有尺寸的算术平均值Ｃ、所有尺寸的几何平均值Ｄ、首尾两个尺寸的算术平均值6.设置基本偏差的目的是将_____加以标准化，以满足各种配合性质的需要。
（Ａ）Ａ、公差带相对于零线的位置Ｂ、公差带的大小Ｃ、各种配合7.公差与配合标准的应用，主要是对配合的种类，基准制和公差等级进行合理的选择。
选择的顺序应该是：_____。
（Ａ）Ａ、基准制、公差等级、配合种类Ｂ、配合种类、基准制、公差等级Ｃ、公差等级、基准制、配合种类Ｄ、公差等级、配合种类、基准制8. 比较不同尺寸的精度，取决于______。
（Ｃ）Ａ、公差值的大小Ｂ、公差单位数的大小Ｃ、公差等级系数的大小Ｄ、基本偏差值的大小9.标准公差值与_____有关。
（Ａ）Ａ、基本尺寸和公差等级Ｂ、基本尺寸和基本偏差Ｃ、公差等级和配合性质Ｄ、基本偏差和配合性质10.基本偏差代号为Ｐ（ｐ）的公差带与基准件的公差带可形成_____。
（Ａ）Ａ、过渡或过盈配合Ｂ、过渡配合Ｃ、过盈配合Ｄ、间隙配合11.从加工过程看，零件尺寸进入公差范围的“起始尺寸”是______。
（Ｂ）Ａ、最大极限尺寸Ｂ、最大实体尺寸Ｃ、最小极限尺寸Ｄ、最小实体尺寸12.从加工过程看，零件尺寸的“终止尺寸”是______。

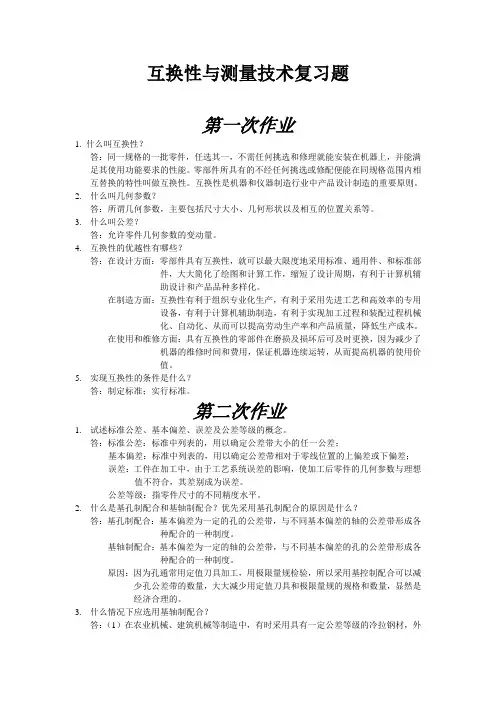

互换性与测量技术复习题第一次作业1. 什么叫互换性？答：同一规格的一批零件，任选其一，不需任何挑选和修理就能安装在机器上，并能满足其使用功能要求的性能。
零部件所具有的不经任何挑选或修配便能在同规格范围内相互替换的特性叫做互换性。
互换性是机器和仪器制造行业中产品设计制造的重要原则。
2.什么叫几何参数？答：所谓几何参数，主要包括尺寸大小、几何形状以及相互的位置关系等。
3.什么叫公差？答：允许零件几何参数的变动量。
4.互换性的优越性有哪些？答：在设计方面：零部件具有互换性，就可以最大限度地采用标准、通用件、和标准部件，大大简化了绘图和计算工作，缩短了设计周期，有利于计算机辅助设计和产品品种多样化。
在制造方面：互换性有利于组织专业化生产，有利于采用先进工艺和高效率的专用设备，有利于计算机辅助制造，有利于实现加工过程和装配过程机械化、自动化、从而可以提高劳动生产率和产品质量，降低生产成本。
在使用和维修方面：具有互换性的零部件在磨损及损坏后可及时更换，因为减少了机器的维修时间和费用，保证机器连续运转，从而提高机器的使用价值。
5.实现互换性的条件是什么？答：制定标准；实行标准。
第二次作业1.试述标准公差、基本偏差、误差及公差等级的概念。
答：标准公差：标准中列表的，用以确定公差带大小的任一公差；基本偏差：标准中列表的，用以确定公差带相对于零线位置的上偏差或下偏差；误差：工件在加工中，由于工艺系统误差的影响，使加工后零件的几何参数与理想值不符合，其差别成为误差。
公差等级：指零件尺寸的不同精度水平。
2.什么是基孔制配合和基轴制配合？优先采用基孔制配合的原因是什么？答：基孔制配合：基本偏差为一定的孔的公差带，与不同基本偏差的轴的公差带形成各种配合的一种制度。
基轴制配合：基本偏差为一定的轴的公差带，与不同基本偏差的孔的公差带形成各种配合的一种制度。
原因：因为孔通常用定值刀具加工，用极限量规检验，所以采用基控制配合可以减少孔公差带的数量，大大减少用定值刀具和极限量规的规格和数量，显然是经济合理的。
互换性与测量技术基础期末考试复习题第一章互换性及标准化的概念目的：掌握零件互换性的基本概念；了解机械精度设计的原则方法。
重点：零件互换性的基本概念难点：零件互换性的基本概念习题：1、什么叫互换性？它在机械制造中有何重要意义？是否只适用于大批量生产？2、完全互换与不完全互换有何区别？各用于何种场合？3、公差、检测、标准化与互换性有什么关系？4、按标准颁发的级别分，我国标准有哪几种？5、下面两列数据属于哪种系列？公比q为多少？（1）电动机转速有（单位为r／min）：375，750，1500，3000…。
（2）摇臂钻床的主参）：25，40，6数（最大钻孔直径，单位为mm3，80，100，125等。
6、判断题（1）不经挑选，调整和修配就能相互替换，装配的零件，装配后能满足使用性能要求，就是具有互换性的零件。
（）（2）互换性原则中适用于大批量生产。
（）（3）为了实现互换性，零件的公差应规定得越小越好。
（）（4）国家标准中，强制性标准是一定要执行的，而推荐性标准执行与否无所谓。
（）（5）企业标准比国家标准层次低，在标准要求上可稍低于国家标准。
（）（6）厂外协作件要求不完全互生产。
（）（7）装配时需要调整的零、部件属于不完全互换。
（）（8）优先数系包含基本系列和补充系列，而派生系列一定是倍数系列。
（）（9）产品的经济性是由生产成本唯一决定的。
（）（10）保证互换的基本原则是经济地满足使用要求。
（）第二章光滑圆柱体结合的极限与配合目的：从基本尺寸的精度项目入手，了解几何量线性尺寸的基本概念及有关国标的基本内容。
重点：掌握尺寸精度及配合的选用。
难点：尺寸精度及配合的选用。
习题：1. 判断题（1）公差是零件尺寸允许的最大偏差。
（）（2）公差通常为正，在个别情况下也可以为负或零。
（）（3）孔和轴的加工精度越高，则其配合精度也越高。
（）（4）配合公差总是大于孔或轴的尺寸公差。
（）（5）过渡配合可能有间隙，也可能有过盈。
互换性与技术测量复习题
1. 互换性的概念是什么？请简述其在现代工业生产中的重要性。
2. 互换性与标准化、系列化、通用化之间有何关系？
3. 试述公差与偏差的区别及联系。
4. 请解释什么是基本尺寸、实际尺寸、极限尺寸、最大实体尺寸和最小实体尺寸。
5. 论述尺寸链的概念及其在产品设计中的应用。
6. 简述形状公差和位置公差的定义及其在加工过程中的意义。
7. 论述测量误差的来源及其对产品质量的影响。
8. 请解释什么是量具和量仪，并举例说明其在工业生产中的使用。
9. 论述三坐标测量机的工作原理及其在精密测量中的应用。
10. 请解释什么是表面粗糙度，并说明其对零件性能的影响。
11. 论述如何通过测量来控制和保证产品的互换性。
12. 简述精密测量技术在现代制造业中的作用和发展趋势。
13. 论述在实际生产中如何通过优化工艺流程来提高产品的互换性。
14. 请解释什么是测量不确定度，并说明其在测量结果分析中的重要性。
15. 论述现代测量技术与传统测量技术的主要区别及其对生产效率的影响。
16. 简述激光测量技术的原理及其在工业测量中的应用。
17. 论述如何通过测量数据的统计分析来改进产品质量。
18. 请解释什么是测量系统的重复性和再现性，并说明其对测量结果准确性的影响。
19. 论述在产品开发过程中，如何利用互换性原则来优化设计。
20. 简述互换性在提高生产效率和降低成本方面的作用。
互换性与技术测量复习题一单选题 (共20题，总分值40分 )1. 考虑到孔、轴的工艺等价性，下列孔、轴配合中选用不合理的是________ （2 分）A. H8／u8B. H6／g5C. H8／js8D. H9／a92. 决定尺寸公差带大小的是( ) （2 分）A. 公差等级B. 基本尺寸C. 实际偏差D. 基本偏差3. 对于尺寸公差带，代号为P-ZC的基本偏差为( ) （2 分）A. 上偏差, 正值B. 上偏差,负值C. 下偏差, 正值D. 下偏差, 负值4. 滚动轴承内圈与基本偏差为h的轴颈形成（）配合（2 分）A. 间隙B. 过盈C. 过渡D. 无法确定5. 孔的体外作用尺寸( ) 其实际尺寸。
（2 分）A. 不大于B. 不小于C. 大于D. 等于6. 某轴线对基准中心平面的对称度公差值为0.1ｍｍ，•则该轴线对基准中心平面的允许偏离量为（）。
（2 分）A. 0.1ｍｍB. 0.05ｍｍC. 0.2ｍｍD. 0.1ｍｍ7. 的轴的结合是（）配合(2分)A. 间隙B. 过渡C. 过盈D. 无法确定.8．保证互换性生产的基础是____。
(2分)A. 通用化B. 系列化C. 标准化D. 优化9. 对轧钢机、矿山机械和起重机械等低速传动齿轮的传动精度要求较高的为（）。
（2 分）A. 传递运动的准确性B. 载荷在齿面上分布的均匀性C. 传递运动的平稳性D. 传递侧隙的合理性10. 当需要对某一被测要素同时给出定向公差和形状公差时，其形状公差值不得（）定向公差的一半。
（2 分）A. 大于B. 等于C. 小于D. 小于等于11. 从加工过程看，零件尺寸的“终止尺寸”是（）。
（2 分）A. 最大极限尺寸B. 最大实体尺寸C. 最小极限尺寸D. 最小实体尺寸12. （）公差的公差带形状是唯一的。
（2 分）A. 直线度B. 同轴度C. 垂直度D. 平行度13. 标准公差值与（）有关。
（2 分）A. 基本尺寸和公差等级B. 基本尺寸和基本偏差C. 公差等级和配合性质D. 基本偏差和配合性质14. 表面粗糙度是指（）。
互换性与技术测量复习题一、判断题：1.公差等级的选用在保证使用要求的条件下，尽量选择较低的公差等级。
（ ）2.φ30JS6与φ50JS7的基本偏差是相等的。
（ ）3.∮30G6与∮50G7的基本偏差是相等的。
（ ）4.在装配图上标注滚动轴承内圈与轴颈的配合时，只标轴颈的公差代号。
（ ）5.图样标注φ200 -0.021mm 的轴，加工得愈靠近基本尺寸就愈精确。
（ ）6.R z 参数对某些表面上不允许出现较深的加工痕迹和小零件的表面质量有实用意义。
（ ）7.评定表面轮廓粗糙度所必需的一段长度称取样长度，它可以包含几个评定长度。
（ ）8.被测要素采用最大实体要求时，被测要素必须遵守最大实体边界。
（ ）9.表面粗糙度符号的尖端可以从材料的外面或里面指向被注表面。
（ ）10.测表面粗糙度时，取样长度过短不能反映表面粗糙度的真实情况，因此越长越好。
( )11.螺纹的精度分为精密、中等、粗糙三个级别。
( )12.螺纹的公称直径是指螺纹的大径。
( )13.齿轮副的接触斑点是评定齿轮副载荷分布均匀性的综合指标。
( )14.在过渡配合中，孔的公差带都处于轴的公差带的下方。
( )15.对一被测值进行大量重复测量时其产生的随机误差完全服从正态分布规律。
( )16.齿向误差ΔF β是评定齿轮传动平稳性的误差指标。
( )17.未注公差尺寸即对该尺寸无公差要求。
（ ）18.端面全跳动公差和平面对轴线垂直度公差两者控制的效果完全相同。
（ ）19.光滑量规通规的基本尺寸等于工件的最大极限尺寸。
（ ）20.规定位置要素Z 是为了保证塞规有一定使用寿命。
（ ）21.一般来说，零件尺寸的公差等级越高，其基本偏差的绝对值越小。
（ ）22.光滑极限量规的止规是控制工件的实际尺寸不超过最大实体尺寸。
（ ）23.表面粗糙度z R 是轮廓最大高度的评定参数。
（ ）24.几何偏心主要影响齿轮的切向误差。

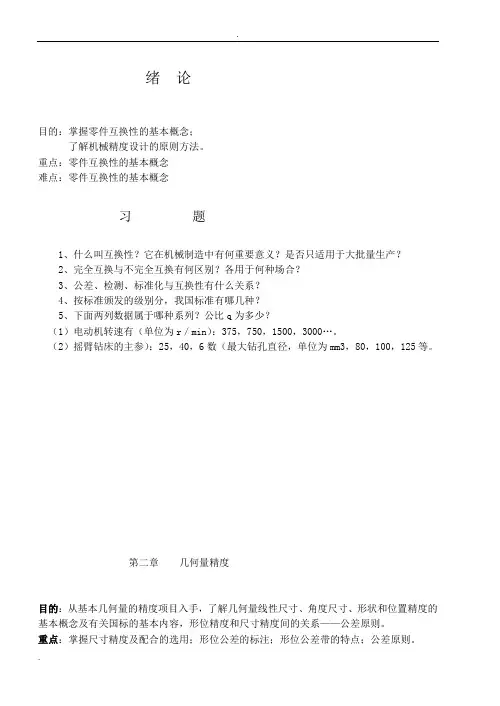

绪论目的：掌握零件互换性的基本概念；了解机械精度设计的原则方法。
重点：零件互换性的基本概念难点：零件互换性的基本概念习题1、什么叫互换性？它在机械制造中有何重要意义？是否只适用于大批量生产？2、完全互换与不完全互换有何区别？各用于何种场合？3、公差、检测、标准化与互换性有什么关系？4、按标准颁发的级别分，我国标准有哪几种？5、下面两列数据属于哪种系列？公比q为多少？（1）电动机转速有（单位为r／min）：375，750，1500，3000…。
（2）摇臂钻床的主参）：25，40，6数（最大钻孔直径，单位为mm3，80，100，125等。
第二章几何量精度目的：从基本几何量的精度项目入手，了解几何量线性尺寸、角度尺寸、形状和位置精度的基本概念及有关国标的基本内容，形位精度和尺寸精度间的关系——公差原则。
重点：掌握尺寸精度及配合的选用；形位公差的标注；形位公差带的特点；公差原则。
难点：尺寸精度及配合的选用；形位公差带的特点；公差原则。
习题一、判断题〔正确的打√，错误的打X〕1．公差可以说是允许零件尺寸的最大偏差。
（）2．基本尺寸不同的零件，只要它们的公差值相同，就可以说明它们的精度要求相同。
（）3．国家标准规定，孔只是指圆柱形的内表面。
（）4．图样标注φ200 -0.021mm的轴，加工得愈靠近基本尺寸就愈精确。
（）5．孔的基本偏差即下偏差，轴的基本偏差即上偏差。
（）6．某孔要求尺寸为φ20-0.046 -0.067，今测得其实际尺寸为φ19.962mm，可以判断该孔合格。
（）7．未注公差尺寸即对该尺寸无公差要求。
（）8．基本偏差决定公差带的位置。
（）9．某平面对基准平面的平行度误差为0．05mm，那么这平面的平面度误差一定不大于0．05mm。
（）10．某圆柱面的圆柱度公差为0．03 mm，那么该圆柱面对基准轴线的径向全跳动公差不小于0．03mm。
（）11．对同一要素既有位置公差要求，又有形状公差要求时，形状公差值应大于位置公差值。
互换性与技术测量习题答案(总37页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--《互换性与技术测量》习题答案，如某些题存在错误，请与万书亭联系（，）,欢迎批评指正第1章绪论1-1.互换性在机器制造业中有什么作用和优越性？互换性原则已经成为提高生产水平和促进技术进步强有力的手段之一，主要体现在：1）对机械设计方面。
设计过程中，设计人员应尽量采用具有互换性的标准化零部件，这样将简化设计量，大大缩短设计周期，同时有利于实现计算机辅助设计。
2）对零部件加工方面。
零部件具有互换性，有利于实现专业化协作生产，这样产品单一，有利于提高产品质量和提高生产率，同时采用高效率的专业设备，实现生产过程的自动化。
3）在装配过程方面。
零部件具有互换性，有利于专业化分散生产，集中装配。
所以大大提高了生产率，同时实现自动化流水作业，大大降低工人的劳动强度。
4）对机器使用和维修方面。
当机器零件磨损或损坏后，可用相同规格的备件迅速替换，缩短修理时间，节约维修费用，保证机器工作的连续性和持久性，提高机器的使用率。
1-2.完全互换与不完全互换有何区别用于何种场合零件或部件在装配成机器或更换时，既不需要选择，也不需要辅助加工与修配就能装配成机器，并能满足预定的使用性能要求，这样的零部件属于完全互换，而需要经过适当选择才能装配成机器，属于不完全互换。
不完全互换应用于机器装配精度高的场合。
1-3.下面两列数据属于哪种系列公比q为多少（1）电动机转速有（单位为r／min）：375，600，937，1500…。
（2）摇臂钻床的主参数（最大钻孔直径，单位为mm）：25，31，40，50…。
答：1)属于R5系列，公比为2)属于R10系列，公比为.第2章测量技术基础2-1.量块的“等”和“级”是怎样划分的使用时有何不同量块按制造精度分为5级，即0、1、2、3和K级，其中0级精度最高，3级最低，K为校准级，用来校准0、1、2、3级量块。
1．下列论述中正确的有＿＿。
A．因为有了大批量生产，所以才有零件互换性，因为有互换性生产才制定公差制．B．具有互换性的零件，其几何参数应是绝对准确的。
C．在装配时，只要不需经过挑选就能装配，就称为有互换性。
D．一个零件经过调整后再进行装配，检验合格，也称为具有互换性的生产。
E．不完全互换不会降低使用性能，且经济效益较好。
2．下列有关公差等级的论述中，正确的有＿＿。
A．公差等级高，则公差带宽。
B．在满足使用要求的前提下，应尽量选用低的公差等级。
C．公差等级的高低，影响公差带的大小，决定配合的精度。
D．孔、轴相配合，均为同级配合。
E．标准规定，标准公差分为18级。
3．属于形状公差的有＿＿。
A．圆柱度。
B．平面度。
C．同轴度。
D．圆跳动。
E．平行度。
4．属于位置公差的有＿＿。
A．平行度。
B．平面度。
C．端面全跳动。
D．倾斜度。
E．圆度。
5．圆柱度公差可以同时控制＿＿。
A．圆度。
B．素线直线度。
C．径向全跳动。
D．同轴度。
E．轴线对端面的垂直度。
6．下列论述正确的有＿＿。
A．给定方向上的线位置度公差值前应加注符号“Φ”。
B．空间中，点位置度公差值前应加注符号“球Φ”。
C．任意方向上线倾斜度公差值前应加注符号“Φ”。
D．标注斜向圆跳动时，指引线箭头应与轴线垂直。
E．标注圆锥面的圆度公差时，指引线箭头应指向圆锥轮廓面的垂直方向。
7．对于径向全跳动公差，下列论述正确的有＿＿。
A．属于形状公差。
B．属于位置公差。
C．属于跳动公差。
D．与同轴度公差带形状相同。
E．当径向全跳动误差不超差时，圆柱度误差肯定也不超差。
8．形位公差带形状是半径差为公差值t的两圆柱面之间的区域有＿＿。
A．同轴度。
B．径向全跳动。
C．任意方向直线度。
D．圆柱度。
E．任意方向垂直度。
9．形位公差带形状是直径为公差值t的圆柱面内区域的有＿＿。
A．径向全跳动。
B．端面全跳动。
C．同轴度。
D．任意方向线位置度。
E．任意方向线对线的平行度。
10．形位公差带形状是距离为公差值t的两平行平面内区域的有＿＿。
A．平面度。
B．任意方向的线的直线度。
C．给定一个方向的线的倾斜度。
D．任意方向的线的位置度。
E．面对面的平行度。
11．对于端面全跳动公差，下列论述正确的有＿＿。
A．属于形状公差。
B．属于位置公差。
C．属于跳动公差。
D．与平行度控制效果相同。
E．与端面对轴线的垂直度公差带形状相同。
12．下列公差带形状相同的有＿＿。
A．轴线对轴线的平行度与面对面的平行度。
B．径向圆跳动与圆度。
C．同轴度与径向全跳动。
D．轴线对面的垂直度与轴线对面的倾斜度。
E．轴线的直线度与导轨的直线度mm○E则＿＿。
13．某轴Φ10 0 -0.015A．被测要素遵守MMC边界。
B．被测要素遵守MMVC边界。
C．当被测要素尺寸为Φ10 mm时，允许形状误差最大可达0．015 mm。
D．当被测要素尺寸为Φ9.985mm时，允许形状误差最大可达0．015 mm。
E．局部实际尺寸应大于等于最小实体尺寸。
14．被测要素采用最大实体要求的零形位公差时＿＿。
A．位置公差值的框格内标注符号○E。
B．位置公差值的框格内标注符号Φ0○M。
C．实际被测要素处于最大实体尺寸时，允许的形位误差为零。
D．被测要素遵守的最大实体实效边界等于最大实体边界。
E15．符号说明＿＿。
A．被测要素为单一要素。
B．被测要素遵守最小实体要求。
C．被测要素遵守的最小实体实效边界不等于最小实体边界。
D．当被测要素处于最小实体尺寸时，允许的垂直度误差为零。
E．在任何情况下，垂直度误差为零。
16．下列论述正确的有＿＿。
A．孔的最大实体实效尺寸= D max一形位公差。
B．孔的最大实体实效尺寸= 最大实体尺寸一形位公差．C．轴的最大实体实效尺寸= d max十形位公差。
D．轴的最大实体实效尺寸= 实际尺寸十形位误差．E．最大实体实效尺寸= 最大实体尺寸。
mm○E则＿＿。
17．某孔Φ10 +0.015A．被测要素遵守MMC边界。
B．被测要素遵守MMVC边界。
C．当被测要素尺寸为Φ10 mm时，允许形状误差最大可达0．015mm。
D．当被测要素尺寸为Φ10．01 mm时，允许形状误差可达0．01 mm 。
E．局部实际尺寸应大于或等于最小实体尺寸。
18．表面粗糙度值越小，则零件的＿＿。
A．耐磨性好。
B．配合精度高。
C．抗疲劳强度差．D．传动灵敏性差。
E．加工容易。
19．选择表面粗糙度评定参数值时，下列论述正确的有＿＿．A．同一零件上工作表面应比非工作表面参数值大。
B．摩擦表面应比非摩擦表面的参数值小。
C．配合质量要求高，参数值应小。
D．尺寸精度要求高，参数值应小。
E．受交变载荷的表面，参数值应大。
20．下列论述正确的有＿＿。
A．表面粗糙度属于表面微观性质的形状误差。
B．表面粗糙度属于表面宏观性质的形状误差。
C．表面粗糙度属于表面波纹度误差。
D．经过磨削加工所得表面比车削加工所得表面的表面粗糙度值大。
E．介于表面宏观形状误差与微观形状误差之间的是波纹度误差。
21．表面粗糙度代（符）号在图样上应标注在＿＿。
A．可见轮廓线上。
B．尺寸界线上。
C．虚线上。
D．符号尖端从材料外指向被标注表面。
E．符号尖端从材料内指向被标注表面。
三、填空题1．公差标准是对＿＿的限制性措施，＿＿是贯彻公差与配合制的技术保证。
2．不完全互换是指＿＿。
3．完全互换是指＿＿。
4．实际偏差是指＿＿，极限偏差是指＿＿。
5．孔和轴的公差带由＿＿决定大小，由＿＿决定位置。
6．轴φ50js8，其上偏差为＿＿mm ，下偏差为＿＿mm 。
7．孔φ65 -0.042 -0.072mm 的公差等级为＿＿，基本偏差代号为＿＿。
8．尺寸φ80JS8，已知IT8=46μm ，则其最大极限尺寸是＿＿mm ，最小极限尺寸是＿＿mm 。
9．孔尺寸φ48P7，其基本偏差是＿＿μm ，最小极限尺寸是＿＿mm 。
10．φ50H10的孔和φ50js10的轴，已知IT10=0.100mm ，其ES=＿＿mm ，EI=＿＿mm ，es=＿＿mm ，ei=＿＿mm 。
11．已知基本尺寸为φ50mm 的轴，其最小极限尺寸为φ49.98mm ，公差为0.01mm ，则它的上偏差是＿＿mm ，下偏差是＿＿mm 。
12．常用尺寸段的标准公差的大小，随基本尺寸的增大而＿＿，随公差等级的提高而＿＿。
13．φ45+0.005 0mm 孔的基本偏差数值为＿＿，φ50-0.050 -0.112轴的基本偏差数值为＿＿mm 。
14．国家标准对未注公差尺寸的公差等级规定为＿＿。
某一正方形轴，边长为25mm ，今若按IT14确定其公差，则其上偏差为＿＿mm ，下偏差为＿＿mm 。
15．属于较高和中等精度的公差等级有＿＿，用于精密配合或重要配合处。
16．圆柱度和径向全跳动公差带相同点是＿＿，不同点是＿＿。
17．在形状公差中，当被测要素是一空间直线，若给定一个方向时，其公差带是＿＿之间的区域。
若给定任意方向时，其公差带是＿＿区域。
18．圆度的公差带形状是＿＿，圆柱度的公差带形状是＿＿。
19．当给定一个方向时，对称度的公差带形状是＿＿。
20．轴线对基准平面的垂直度公差带形状在给定两个互相垂直方向时是＿＿。
21．由于＿＿包括了圆柱度误差和同轴度误差，当＿＿不大于给定的圆柱度公差值时，可以肯定圆柱度误差不会超差。
22．当零件端面制成＿＿时，端面圆跳动可能为零。
但却存在垂直度误差。
23．径向圆跳动在生产中常用它来代替轴类或箱体零件上的同轴度公差要求，其使用前提是＿＿。
24．径向圆跳动公差带与圆度公差带在形状方面＿＿，但前者公差带圆心的位置是＿＿而后者公差带圆心的位置是＿＿。
25．在任意方向上，线对面倾斜度公差带的形状是＿＿，线的位置度公差带形状是＿＿。
26．图样上规定健槽对轴的对称度公差为0．05mm ，则该键槽中心偏离轴的轴线距离不得大于＿＿mm 。
27．含义是＿＿。
28．某孔尺寸为Φ40+0.119 +0.030 mm ，轴线直线度公差为 Φ0.005 mm ，实测得其局部尺寸为Φ40．09 mm ，轴线直线度误差为Φ0.003 mm ，则孔的最大实体尺寸是＿＿mm ，最小实体尺寸是＿＿m m ，作用尺寸是＿＿mm 。
29．某轴尺寸为Φ40+0.041 +0.030 mm ，轴线直线度公差为Φ0.005 mm ，实测得其局部尺寸为Φ40．031 mm ，轴线直线度误差为Φ0.003 mm ，则轴的最大实体尺寸是＿＿mm ，最大实体实效尺寸是＿＿mm ，作用尺寸是＿＿mm 。
30．某孔尺寸为Φ40+0.119 +0.030 mm ○E ，实测得其尺寸为Φ40.09 mm ，则其允许的形位误差数值是＿＿mm ，当孔的尺寸是＿＿mm 时，允许达到的形位误差数值为最大。
31．某轴尺寸为Φ40+0.041 +0.030 mm ○E ，实测得其尺寸为Φ40.03 mm ，则允许的形位误差数值是＿＿mm，该轴允许的形位误差最大值为＿＿mm。
32．某轴尺寸为Φ20 0mm○E，遵守边界为＿＿，边界尺寸为＿＿mm，实际尺寸为Φ-0.120 mm时，允许的形位误差为＿＿mm。
mm，被测要素给定的尺寸公差和形位公差采用最小实体要求，33．某轴尺寸为Φ10-0.018-0.028则垂直度公差是在被测要素为＿＿时给定的。
当轴实际尺寸为＿＿mm是，允许的垂直度误差达最大，可达＿＿mm。
34．形位公差值选择总的原则是＿＿。
35．．表面粗糙度是指＿＿。
（1）左端面的平面度公差为0.01 mm，右端面对左端面的平行度公差为0.04 mm。
（2）φ70H7孔的轴线对左端面的垂直度公差为0.02mm。
（3）φ210h7轴线对φ70H7孔轴线的同轴度公差为φ0.03mm。
（3）基准孔轴线b的直线度公差为0．005mm。
（4）孔表面c的圆柱度公差为0．0lmm。
（5）端面d对基准孔轴线b的端面全跳动公差为0．01mm。
（6）端面e对端面d的平行度公差为0．03mm。
二、选择题1. A；D；E2. B；C3. A；B4. A；C；D5. A；B6. B；C7. B；C；E 8. B；D 9. C；D；E 10. A；C；E 11.B；C；E 12.B；D 13. A；D；E 14. B；C；D 15. B；D 16. B；C 17. A；C 18. A；B 19. B；C；D20. A；E 21. A；B；D三、填空题1．几何量误差采用相应的技术措施2．零（部）件在装配前，允许有附加地选择；装配时允许有附加地调整但不允许修配；装配后能满足预定使用性能要求。
3．零（部）件在装配或换前，不作任何地选择；装配时不作调整或修配；装配后能满足预定使用性能要求。
4．实际尺寸减去基本尺寸所得的代数差最大（或最小）极限尺寸减去其基本尺寸所得的代数差5．标准公差基本偏差 6．+0.019 -0.019 7．IT7 S8．Ф80.023 Ф79.977 9．-17 Ф47.95810．+0.100 0 +0.050 -0.050 11．-0.01 -0.0212．增大减小 13．0 -0.050 14．高一同 15．基轴16．公差带形状相同前者公差带轴线位置浮动而后者轴线的位置是固定的。
