51CTO学院-《GNS3从入门到精通》进阶部分视频课程(史上最详细版)

GNS教程基础设置篇GNS这款强大的模拟器软件能干什么？在这里我就不多说了，有人不知道的话可以去百度补下下。

今天写这篇教程是之前答应学员的，因为好多学员不知道如何使用这款模拟器，而思科官方出的模拟器功能用不全，很多命令都没办法配置进去，也没有桥接功能，无法和其他一些应用结合起来做测试。

那么我们废话不多说了，首先我们来看下这篇教程所要用到了的一些工具：1.GNS3 v0.8.6安装程序，必不可少的东西。

下载地址：/download/上面这个截图是GNS3对应WINDOWS系统的3个版本，有什么不同呢？主要是分32位和64位操作系统的，如果不知道自己是多少位的操作系统可以下载ALL-IN-ONE的它会自己去识别。

除了ALL-IN-ONE的版本，其他两个版本都是不需要安装的，直接解压就可以使用了。

2.打开GNS,每次打开GNS都会出现这样的提示，点击关闭就可以了，项目我们可以稍后再建，我们首先是需要做一些基本的设置。

首先，我们需要把语言改成中文的，GNS3支持多种语言。

点击编辑—首选项将语言该成中文关闭GNS，重新打开就是中文界面了。

3.路由器IOS设置，为什么要做IOS设置呢，因为在你模拟各种不同路由器的时候GNS需要调用对应的IOS软件。

选择你的IOS选择好后其他的参数会自动生成，点击保存。

点击保存时会出现下图的警告，说IDLE PC没有配置，这是一个值，我们接下来就需要配置这个值。

如果不配置的话会造成模拟的时候CPU使用率过高的问题。

回到主界面，点击左边路由器图标，可以看到2691的路由器已经不再是灰色的了，那么我把2691路由拖到中间的空白处。

运行路由器开始计算IDLE PC值，稍等片刻。

计算完成以后会出现一个提示框，在下拉菜单中选择前面带星号点击APPLY，再点击OK，这样IDLE值就配置完成了。

4.进入路由器，点击路由器图标进入。

通过上面的基础配置，就可以进入路由器进行联系了。

欢迎大家进入官方网站或学习论坛互相交流塔塔IT学习群：146073681、165359326、27668014。

亲爱的午饭：您好！51CTO视频课程于今年7月1日上线啦，诚邀您的关注！51CTO视频课程聘请各个技术领域的专家，录制系列精品课程供学员们观看。

自今年7月上线以来。

已拥有专家讲师64名，培训机构6个，课程160门，视频3000个，时长2000多小时，共有超过10万人播放视频并学习。

根据您的关注技术，特为您推荐以下精品课程>>CCNA视频课程：NA经典视频教程（29集）2.IT傻博士CCNA基础入门视频全72集3.自学首选-CCNA原创系列视频教程（26集）4.Cisco CCNA系列课程美女讲师版【秦红华】NA200-120新增考点：SNMP、Netflow、HSRP、VRRP、GLBP讲师：安德（周亚军）思科认证讲师，双CCIE（R&S CCIE、ISP CCIE）NA2.0思科路由交换完全加强版视频教程【基础部分】NA2.0思科路由交换完全加强版视频教程【提高操作部分】8.思科CCNA2.0完全加强版视频教程【高级部分完结篇】附综合实9.RSCCIE Version5.0视频教程之路由交换全网首发-限时免费Sect讲师：胡双全思科网络技术学院讲师,网络技术专家10.2013新版CCNA(200-120)认证考试视频教程讲师：刘硕Cisco网络工程师，MCITP微软系统工程师，IT课程培训认证讲师11.1.Cisco初级网络工程师认证课程12.2013年最新录制Cisco CCNA网络工程师认证培训讲师：韩立刚河北师大软件学院网络教室主任，培训讲师，微软MVP，51CTO专家博主13.Cisco网络工程师和网络安全课程【免费版】14.Cisco网络工程师和网络安全课程讲师：谌玺微软MCSE、思科CCNA、CCIE认证工程师高校客作教授NA/MCSE学习：必须渗透分析与取证的基础网络协议NA200-120 OSPF的专题分析演示17.分析与演示DSL网络(PPPOE)接入CCNA200-120NA200-120 生成树(STP)技术专题分析19.思科认证CCNA200-120关于IPsecVPN的实施与部署20.思科CCNA认证的帧中继专题分析（200-120)21.思科CCNA认证EIGRP专题分析（200-120)22.思科CCNA认证IOS网络管理特性（200-120)NA200-120 安全部分（各种中高级ACL）的专题分析演示24.思科CCNA认证远程接入PPP、HDLC、PAP、CHAP（200-120)NA200-120 IPv6专题分析与实验演示NA200-120 思科网络设备入门配置与VLAN实施讲师：吴群资深工程师，高级思科讲师NA项目实验和排错28.零基础2013新版CCNA 教学（真实案例结合）CCNP视频课程：29.WOLF 郑山河CCNP系列视频教程30.Cisco CCNP之OSPF系列课程美女讲师版【秦红华】31.2014最新录制思科CCNP认证系列课程（中级）【刘硕】讲师：谌玺微软MCSE、思科CCNA、CCIE认证工程师高校客作教授NP高级路由篇NP高级路由综合实验与故障排除（偿试版）讲师：马青河北工业职业技术学院信息中心网络工程师,网络规划与设计师34.Cisco CCNP远程教育系列课程之ROUTE(642-902)35.Cisco CCNP远程教育系列课程之课程简介讲师：吴群资深工程师，高级思科讲师36.原创CCNP教学和案例分解37.郑sir版CCNP MPLS/VPN系列视频教程NP案例实验排错H3C视频课程：39.【H3CNE认证】GB190题库视频讲解合集其他精品课程：40.中科院新科海学校cisco培训教学视频IE#15101（红头发）CCIE R&S IP组播视频42.RHCE5 RH133和RH253培训视频教程43.Cisco初级网络工程师认证课程44.GNS3接合VMware仿真虚拟实验室（中低端应用）连续更新bat-Lab实战式NANP免费课程【张鹏】46.PacketTracer GNS3和VMWare搭建网络学习环境【韩立刚】47.路由环路产生和收敛分析视频教程【吴群】讲师：陈鑫杰拼客科技PingingLab创始人,计算机网络技术专家,CCIE讲师48.网络基础视频教程100集（免费部分）【PingingLab CCIE魔鬼训练营】49.网络基础视频教程100集（鸿篇巨制版）【PingingLab CCIE魔鬼训练营】50.高级路由之路由策略专题视频教程【PingingLab CCIE魔鬼训练营】51.高级路由之BGP专题视频教程【PingingLab CCIE魔鬼训练营】更多精彩尽在51CTO视频课程>>亲，一定要告诉我们你的使用体验哦，调查问卷>>。

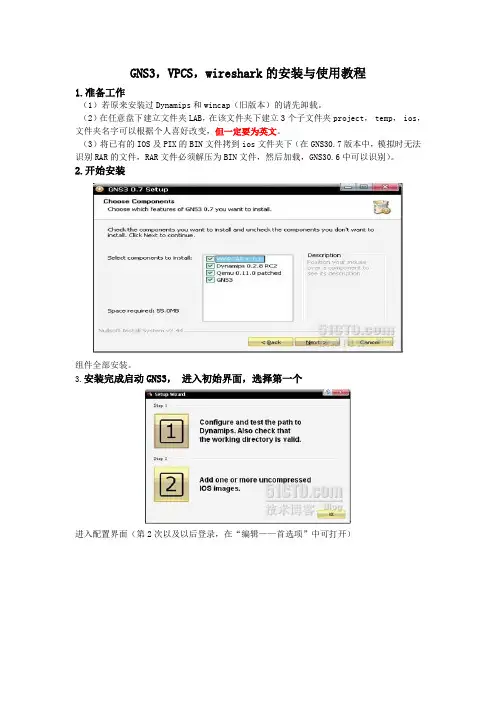

GNS3，VPCS，wireshark的安装与使用教程1.准备工作（1）若原来安装过Dynamips和wincap（旧版本）的请先卸载。

（2）在任意盘下建立文件夹LAB，在该文件夹下建立3个子文件夹project， temp， ios，文件夹名字可以根据个人喜好改变，但一定要为英文。

（3）将已有的IOS及PIX的BIN文件拷到ios文件夹下（在GNS30.7版本中，模拟时无法识别RAR的文件，RAR文件必须解压为BIN文件，然后加载，GNS30.6中可以识别）。

2.开始安装组件全部安装。

3.安装完成启动GNS3，进入初始界面，选择第一个进入配置界面（第2次以及以后登录，在“编辑——首选项”中可打开）设定：在语言处选择自己合适的语言，project为拓扑图所在处，image为IOS文件所在文件夹。

然后选择左边的第二个Dynamips ；Executable path为dynmpis-wxp.Exe 的路径，选择你所安装的文件夹即可Working director为GNS3工作时，产生的临时文件所在目录Enable sparse memory feature 勾上，可以节约内存。

配置好后，点击Test，进行测试测试成功，基本配置完成。

4.加载IOS（点击：“编辑——IOS和Hypervisors”）;进入IOS配置界面选择合适的IOS配置并保存（IOS先以放入对应的文件夹）配置好后，选择路由器运行路由器当路由器成功运行后，准备计算Idle值(GNS3完全模拟路由器的内核，相当于真实路由，所以会大量消耗CPU和内存，计算Idle的值，是为了减少CPU空转的时间，提高利用率）在计算时，注意选择带*号的值，此为最优值，（在有多个带*的值中，选择数值最小的）在没有出现带*值时，可以多计算几次。

Idle的值只用计算一次，GNS3会自动记忆5.配置启动路由器的方式（telnet协议是核心，其他使用的工具全部为外壳）选择General中第二项Preconfigurated terminal commands 为选择登陆时使用的命令模式，可以选择telnet ,也可以选择putty（GNS30.6中没有这个功能，也没有登陆方式的选择，0.6中默认的是telnet，并没putty)*********不管选择什么登陆模式，都要点击后面使用Use,不然无法生效选择telnet模式********** 此处注意，选择telnet模式时，显示的start telnet %h %p可能无法启动终端，此时，将命令修改成telnet %h %p 即可登入，再次加入%d 无法启动选择putty模式Telnet启动Putty启动画面********* 一般不建议使用telnet方式登入（前面提到了，真正使用的方式为telnet，一般用有壳的软件 putty或SecureCRT下面介绍SecureCRT和GNS3的连接方法在terminal command中，修改成图中显示的样子，D:\LAB\SecureCRT\SecureCRT.exe为这个软件所在路径 /T是SecureCRT下的一个命令SecureCRT启动模式下面介绍GNS3中默认的抓包工具Wireshark（ethereal高级版本,使用ethereal一样）的使用1、安装时组建全选Wincap不用安装了，前面安装GNS3时已经安装安装完成后，在GNS3中进行设置配置完成后，建立基本的拓扑图选择Capture，Wireshar启动注意观察，在标题栏显示的是R1_to_R2，在一开始，可以选择抓包的方向然后再路由器R1中PING R2显示成功再观察Wireshark发现没有变化这是Wireshark和GNS3总存在的一个问题，wireshark无法做到抓包同步显示，这时关掉wireshark，在重复刚才的步骤，start capture 即可看到新内容图中可见，存在ICMP的包，，即抓包成功。

GNS3综合网络模拟器教程Make by Gao2010-11-01，需自行下载是一种开源软件，不用付费就可使用。

但是，Cisco 需要符合在使用时是是一种可以仿真复杂网络的图ＧＮＳ３网络模拟器简介GNS3形化网络模拟器。

你可能熟悉用来仿真不同操作系统的VMware 或Virtual PC 等软件。

利用这些软件，可以在自己计算机的虚拟环境中运行诸如Windows XP 专业版、Ubuntu Linux 等操作系统。

GNS3允许在计算机中运行Cisco 的IOS(InternetOperating Systems)。

GNS3 Cisco 的IOS 的版权，因此，GNS3安装程序中不包含IOS注：为节约时间，可直接访问我的共享＼＼１０．９２．８．２４５＼ｇｎｓ３＼，进行拷贝选择相应的版本进行下载，如下图：Step 1：下载GNS3点击绿色的download 按钮，如下图所示。

Ｗｉｎｄｏｗｓ平台下使用ＧＮＳ３软件下载网站Step 2：安装GNS3软件包双击所下载的开始安装GNS3允许GNS3创建Start菜单文件夹，点击Next按钮。

GNS3需要其他软件的支持以正常运行，包括WinPCAP，Dynamips和Pemuwrapper。

默认情况下，这些软件将被选中，因此，点击Next继续安装。

如上图所示。

选择GNS3的安装路径后点击Install按钮，开始实际的安装过程。

GNS3的第一个支持环境是WinPcap，选择Next按钮开始WinPcap的安装过程，如下图所示。

如果计算机用已经安装有某个版本的WinPcap，安装程序将提醒你是否需要移除原来已经安装的WinPcap。

如下图所示。

开始 Step 3：配置IOS点击GNS3的Edit 菜单，选择“IOS image and hypervisors ”，如下图所示：在标签页“IOS images ”中，点击后查找自己所准备的IOS 映像文件并点击“open ”按钮。
