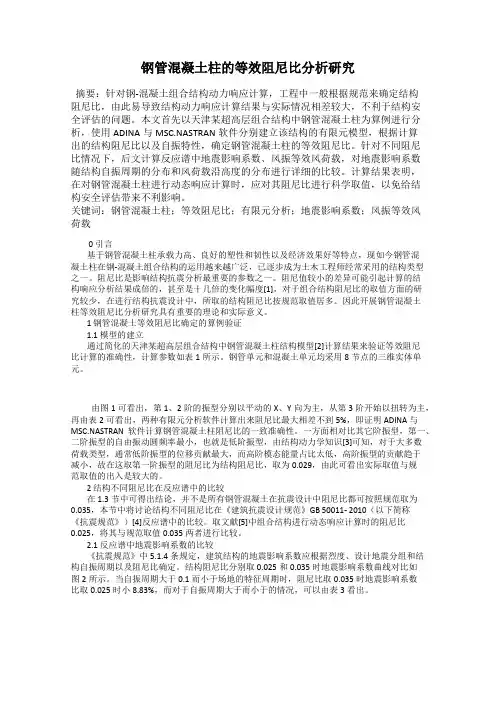

钢管混凝土柱的等效阻尼比分析研究摘要：针对钢-混凝土组合结构动力响应计算，工程中一般根据规范来确定结构阻尼比，由此易导致结构动力响应计算结果与实际情况相差较大，不利于结构安全评估的问题。

本文首先以天津某超高层组合结构中钢管混凝土柱为算例进行分析，使用ADINA与MSC.NASTRAN软件分别建立该结构的有限元模型，根据计算出的结构阻尼比以及自振特性，确定钢管混凝土柱的等效阻尼比。

针对不同阻尼比情况下，后文计算反应谱中地震影响系数、风振等效风荷载，对地震影响系数随结构自振周期的分布和风荷载沿高度的分布进行详细的比较。

计算结果表明，在对钢管混凝土柱进行动态响应计算时，应对其阻尼比进行科学取值，以免给结构安全评估带来不利影响。

关键词：钢管混凝土柱；等效阻尼比；有限元分析；地震影响系数；风振等效风荷载0 引言基于钢管混凝土柱承载力高、良好的塑性和韧性以及经济效果好等特点，现如今钢管混凝土柱在钢-混凝土组合结构的运用越来越广泛，已逐步成为土木工程师经常采用的结构类型之一。

阻尼比是影响结构抗震分析最重要的参数之一。

阻尼值较小的差异可能引起计算的结构响应分析结果成倍的，甚至是十几倍的变化幅度[1]，对于组合结构阻尼比的取值方面的研究较少，在进行结构抗震设计中，所取的结构阻尼比按规范取值居多。

因此开展钢管混凝土柱等效阻尼比分析研究具有重要的理论和实际意义。

1 钢管混凝土等效阻尼比确定的算例验证1.1 模型的建立通过简化的天津某超高层组合结构中钢管混凝土柱结构模型[2]计算结果来验证等效阻尼比计算的准确性，计算参数如表1所示。

钢管单元和混凝土单元均采用8节点的三维实体单元。

由图1可看出，第1、2阶的振型分别以平动的X、Y向为主，从第3阶开始以扭转为主，再由表2可看出，两种有限元分析软件计算出来阻尼比最大相差不到5%，即证明ADINA与MSC.NASTRAN软件计算钢管混凝土柱阻尼比的一致准确性。

一方面相对比其它阶振型，第一、二阶振型的自由振动圆频率最小，也就是低阶振型，由结构动力学知识[3]可知，对于大多数荷载类型，通常低阶振型的位移贡献最大，而高阶模态能量占比太低，高阶振型的贡献趋于减小，故在这取第一阶振型的阻尼比为结构阻尼比，取为0.029，由此可看出实际取值与规范取值的出入是较大的。

第二章 ADINA功能简介一、ADINA用户界面ADINA是一个全集成有限元分析系统，所有分析模块使用统一的前后处理用户界面ADINA User Interface (AUI)，易学易用，采用友好Windows图标风格创建几何模型，实现所有建模和前后处理功能。

其命令流文件Jobname.in自动记录跟踪用户的所有输入数据，用户可以根据需要随意查看、编辑Jobname.in文件达到重建或修改整个模型的目的。

ADINA-AUI的主要特点是：采用Parasolid为核心的实体建模技术，这是许多大型CAD 软件采用地一种几何建模技术，因此可以方便地创建各种复杂的几何模型。

同时，ADINA 提供各种几何数据接口，可以与当前的各种主流CAD软件实行无缝集成（如Unigraphics,SolidWork、SolidEdge、Pro/ENGINEER、I-DEAS、AutoCAD等等），直接利用CAD软件生成的几何模型进行有限元分析计算。

ADINA提供了多种网格划分工具，能对复杂模型进行全自动六面体网格划分，单元大小易于调整。

另外ADINA不但可以与CAD软件实现无缝连接，而且还可以与Nastran等软件交换有限元模型数据。

1 前处理功能：•Windows图标风格•用户可以根据需要添加和减少图标，任意组织界面•可对常用功能操作自定义快捷键•具有Undo和Redo功能•模型动态旋转、缩放和平移•快速方便的布尔运算，快速建立复杂模型•各种加载方式，载荷可以随时间和空间位置而变化•多种网格划分功能，可对复杂模型进行自动六面体网格划分2 后处理功能：•支持各种结果变量可视化处理方法，具有网格变形图、彩色云图、等值线图、矢量图、曲线图及其它实用绘图功能•同一窗口可以显示不同的结果图形•可对模型图进行隐藏、透明显示•屏幕或文件变量数据列表•方便的绘制出模型的任意点任一计算结果参量随时间或其他参量的变化曲线，例如应力－应变曲线、位移－时间曲线、应力－时间曲线等等•可以进行变量运算，从输出变量中定义导出变量•可以对相对结果进行图形显示（如最终时刻相对于t1时刻的变形情况－相对位移，常用于含地应力问题的变形结果处理。

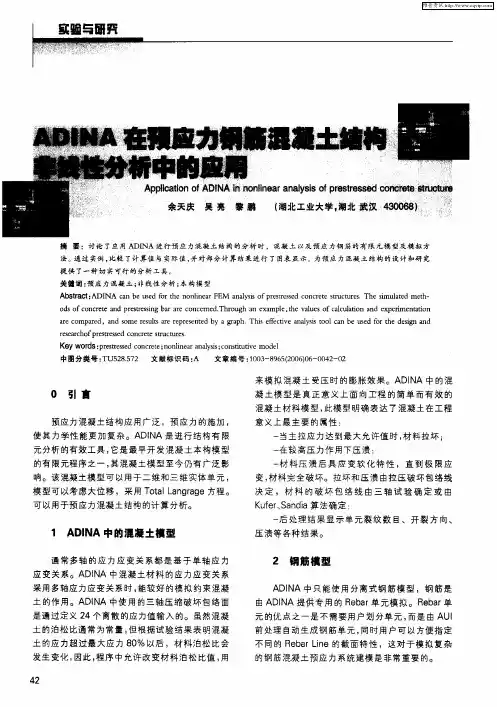

3.7混凝土材料模型3.7.1注意事项概要·混凝土模型可以在2D 和3D 实体单元中采用·混凝土模型可以使用大位移和小位移公式。

在各种情况下，都假设是小应变。

使用小位移方程时，采用材料非线性；当使用大位移方程时，TL 方程被采用。

·尽管这个模型被叫做“混凝土模型”，但它的基本属性也可以用以描述其它材料。

这些基本材料属性是：¨当一个相应的较小主拉应力达到最大允许值时，材料拉坏。

¨在较高压力作用下压溃¨材料压溃后应变软化，直到极限应变，材料完全破坏。

拉坏和压溃由拉压破坏包络线决定。

·众所周知，混凝土是一种非常复杂的材料。

ADINA 所提供的模型可能并没有包含你所希望的所有材料属性。

但是，虑及混凝土材料的变化在实践中需要描述，而且认识到这个模型在模拟岩石材料中也是有用的，我们的目的是提供一种足以有效模拟普遍用到的材料行为的有效而又简单的模型。

3.7.2 ADINA 中混凝土材料的有关公式 ·下面给出公式中用到的符号E t=时间t 的多轴切线扬氏模量（左上标t 表示时间t ）0~E =单轴弹性模量（所有的单轴性质都在上面加一个~号）s E ~=达到相应的单轴最大应力的割线模量c c s e E ~~~σ=u E ~=达到单轴最终应变的割线模量uu u e E ~~~σ=pi tE ~=相应于pi t σ的割线模量ij te =总应变ij e =应变增量et~=单轴应变 c e ~=相应于c σ~的单轴应变（0~<c e ） ue ~=单轴极限压应变（0~<u e ） ij tσ=总应力ij σ=应力增量σ~t=单轴应力 ~~tp σ~=断裂后单轴取舍点拉力（0~>tp σ）。

注意假如0~=tp σ，ADINA 设定ttp σσ~~= c σ~=最大单轴压应力（0~<c σ） uσ~=单轴极限压应力（0~<u σ） pi tσ=i 方向主应力（321p t p t p t σσσ≥≥）。

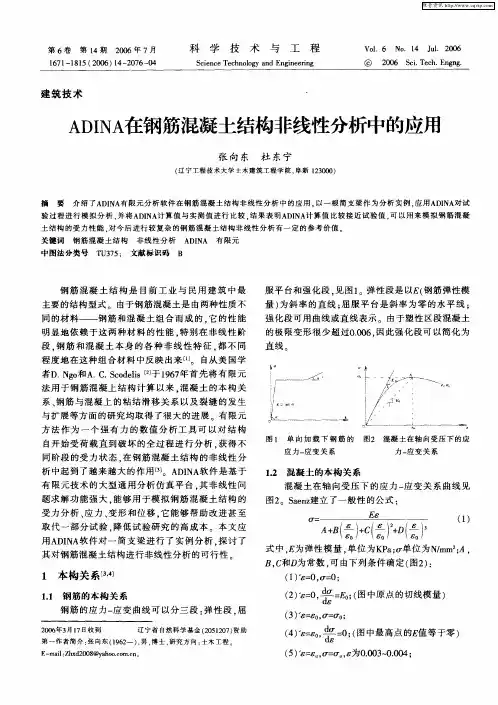

ADINA土木工程分析功能简介一．丰富的材料本构ADINA提供了7种专用于土木建筑的材料本构：曲线描述的粘土材料、Drucker-Prager 材料、Cam-clay材料、Mohr-coulomb材料、混凝土材料、LUBBY2徐变模型、多孔介质材料。

除此之外，ADINA还提供通用的线弹性、弹塑性、粘弹、粘塑、蠕变、流体、热等各种材料本构。

∙曲线描述的岩土材料主要特征为分段线性方式输入加载和卸载两种不同状态下的体积模量和剪切模量与体积应变的关系；考虑tension cut-off和cracking两种弱化方式；并能够自动处理岩土局部弱化的各项异性转变。

∙ Drucker-Prager材料具有经典的理想塑性Drucker－Prager屈服和Cap硬化描述。

∙ Cam-clay材料这种材料模型是一种取决于压力的塑性材料，以椭圆屈服方程作为破坏判定准则。

本身具有模拟粘土材料在正常固结和超固结情况下的应变硬化和软化功能。

∙ Mohr-coulomb材料∙混凝土材料主要特点是可以描述材料非线性应力应变关系，同时考虑材料软化、模拟滞回曲线、后破坏特征（包括材料开裂后性能、压碎后性能、应变软化性能）、考虑温度作用的影响；通过变化的泊松比，模拟其可压缩性；内部可以定义梁单元为加强筋。

∙ LUBBY2徐变模型主要用来模拟混凝土和岩石材料的长期徐变行为，包括应变强化或时间强化。

徐变方程的系数既可以是常数也可以随温度而变化，另外在徐变模型中还考虑了卸载和周期载荷的影响，当材料的徐变过大时可能会导致材料破坏。

∙多孔介质材料主要用于求解承受静态或动态载荷的多孔结构，它可以处理固体骨架和通过它的流体之间的相互作用。

解决的问题包括：不排水条件多孔结构分析（Undrained analysis）、瞬态静力分析（固结分析Consolidation）、瞬态动力分析（多孔结构失效，例如土壤液化）。

二．专用的单元特征除常规单元如Beam，Truss，2D-Solid，3D-Solid，Shell，Plate，Membrane，Cable和Spring 等单元算法外，ADIAN还提供如下的单元算法，专用于土木建筑工程问题的模拟：∙弯矩－曲率梁单元（Nonlinear Moment-Curvature Beam）在实际的工程分析中，有时候根本不能给出精确的应力－应变数据，而只有通过试验得到的弯矩与曲率及扭矩与扭转角的关系间接求解。

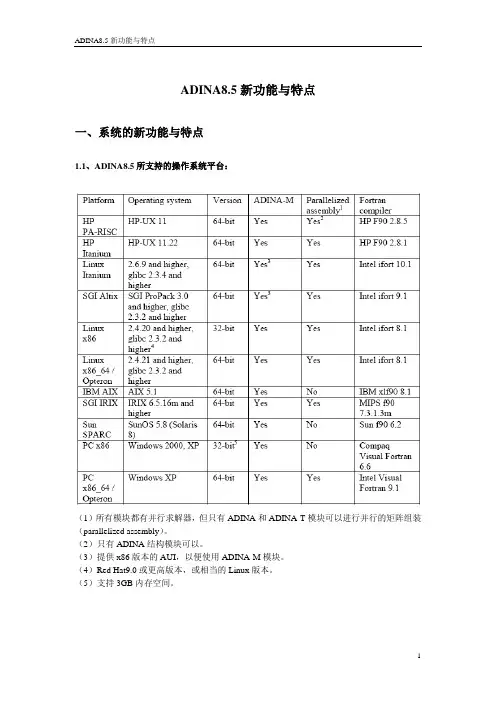

ADINA8.5新功能与特点一、系统的新功能与特点1.1、ADINA8.5所支持的操作系统平台：（1）所有模块都有并行求解器，但只有ADINA和ADINA-T模块可以进行并行的矩阵组装（parallelized assembly）。

（2）只有ADINA结构模块可以。

（3）提供x86版本的AUI，以便使用ADINA-M模块。

（4）Red Hat9.0或更高版本，或相当的Linux版本。

（5）支持3GB内存空间。

1.2、Linux版ADINA8.5扩展名的改变：为了与Windwos版ADINA的文件扩展名一致，Linux版的ADINA8.5相应的文件扩展名进行了修改：二、ADINA结构模块新功能与特点2.1 分布式并行计算（DMP）Linux版ADINA8.5支持在由64位x86处理器计算机或者皓龙（Opteron）处理器计算机组成的计算机群（clusters）上进行并行计算。

对于隐式分析，稀疏矩阵求解器（Sparse）和三维迭代求解器（3D-Iterative）支持分布式并行计算（DMP）。

对于显示分析，荷载积分支持DMP，并且所有的显式接触算法都支持DMP，其中显式罚函数接触算法是完全并行的（full parallelized）。

需要注意的是，DMP版本需要单独的License授权，运行时的脚本文件也是与非DMP 版不同的。

DMP求解只能通过命令行实现。

2.2 ADINA热机耦合模型（ADINA TMC model）ADINA的热分析功能（ADINA-T）被加入到了ADINA结构模块（ADINA-Structures）中，这个分析功能被称为“ADINA TMC model”，这与此前的热机耦合模块（ADINA-TMC）是不同的。

ADINA TMC model可以实现两种求解功能：热与结构的顺序求解和热-结构耦合求解。

ADINA TMC model可以包括如下功能：●热分析可以使用杆单元（truss）、二维实体单元（2-D solid）、三维实体单元（3-Dsolid）、梁单元（beam）、等参梁单元（iso-beam）和管单元（pipe）。
