EPON资源管理培训.ppt
- 格式：ppt
- 大小：1.16 MB
- 文档页数：17
下载文档原格式
合集下载
博达EPON培训
博达EPON培训
内容
No.1 No.2 No.3 什么是EPON 传统运营商网络与EPON网络分析 博达EPON产品介绍电
博达EPON产品配置介绍
2008
No.4
PON市场规模发展分析
技术成熟 标准统一 政策导向
市场潜力巨大
产品商业化模型
成熟
EPON是什么
• EPON（Ethernet Passive Optical Network）－无源
无源分光器是 无源设备
单芯光纤，节 约资源
• • •
1、OLT一个PON口最多接64个ONU，节约端口/光纤资源 2、传输光纤均为单芯光纤，节约光纤资源 3、无源分光器为无源设备，故障率低，价格便宜
EPON必备知识
• 如何在单芯光纤上传输双向数据？
– 交换机的光纤：两条单车道的公路
内容
No.1
什么是EPON
No.2
No.3 No.4
传统运营商网络与EPON网络分析
博达EPON产品介绍
博达EPON产品配置介绍
2008
EPON产品线
高密度核心OLT
• 博达S8500 OLT系列EPON 产品是博达通信面向融合业务网络推出的 新一代高端多业务接入OLT设备，同时也是一台分布式高端路由交换机。 • 博达通信在S8500系列交换机平台上开发了LS85-16PON-SFP业务卡， 该业务卡能够支持16个PON口，S8500 OLT整机最大能够支持128个 PON口，可以轻松实现高密度OLT与核心交换机的融合。
– EPON的光纤：一条双车道的公路
• 理解OLT的接口
– 上联口：GE口、TE口 – 下联口：PON口
PON口是光 口还是电口？
内容
No.1 No.2 No.3 什么是EPON 传统运营商网络与EPON网络分析 博达EPON产品介绍电
博达EPON产品配置介绍
2008
No.4
PON市场规模发展分析
技术成熟 标准统一 政策导向
市场潜力巨大
产品商业化模型
成熟
EPON是什么
• EPON（Ethernet Passive Optical Network）－无源
无源分光器是 无源设备
单芯光纤，节 约资源
• • •
1、OLT一个PON口最多接64个ONU，节约端口/光纤资源 2、传输光纤均为单芯光纤，节约光纤资源 3、无源分光器为无源设备，故障率低，价格便宜
EPON必备知识
• 如何在单芯光纤上传输双向数据？
– 交换机的光纤：两条单车道的公路
内容
No.1
什么是EPON
No.2
No.3 No.4
传统运营商网络与EPON网络分析
博达EPON产品介绍
博达EPON产品配置介绍
2008
EPON产品线
高密度核心OLT
• 博达S8500 OLT系列EPON 产品是博达通信面向融合业务网络推出的 新一代高端多业务接入OLT设备，同时也是一台分布式高端路由交换机。 • 博达通信在S8500系列交换机平台上开发了LS85-16PON-SFP业务卡， 该业务卡能够支持16个PON口，S8500 OLT整机最大能够支持128个 PON口，可以轻松实现高密度OLT与核心交换机的融合。
– EPON的光纤：一条双车道的公路
• 理解OLT的接口
– 上联口：GE口、TE口 – 下联口：PON口
PON口是光 口还是电口？
第四章 H3C iMC-EPON管理解决方案
36
系统高级配置 组播IP与VLAN对应 可控组播功能 ONU/UNI QoS配置
37
系统高级配置 之 组播IP与VLAN对应
统一对应 简洁高效
38
系统高级配置 之 可控组播功能
关系清晰 快速有效
分光器
ET704 ONU
XX银行
ET704 ONU xx派出所
XX法院
分光器
采用EPON接入可提供充足的带宽
ONU ET704
xx网吧 8
EPON管理思想
从以上常见组网可以看出，EPON网络的共同 点为
在EPON技术架构中，包含OLT,ONU和分光器三 个基本组成部分。 OLT与ONU是一对多的关系， OLT支持SNMP ONU通常不支持SNMP，甚至可能没有IP地址 分光器是无源设备，完全不支持任何形式的管理协 议
15
EPM组件管理流程（一）
将OLT设备作为普通交换机添加到iMC平台中
16
EPM组件管理流程（二）
添加OLT设备到iMC EPM组件中
17
EPM组件管理流程（三）
添加静默ONU
18
目录
EPON管理原理 iMC EPM组件功能介绍 iMC EPM组件配置方法
13
iMC解决方案架构
iMC 增值业务
业 务 流
MPLS VPN业务
安全接入业务
存储数据业务
……
外部接口
按 需 装 配
iMC 基础网络管理 拓扑管理
业 务 组 件
iMC 网络资源管理 ACL 管理 EPON管理
iMC 基础接入管理 接入用户管理 接入权限管理 身份认证 ……
EPON技术及应用课件：VOIP-1
网络的归一化 网络的简单化 网络的融合性
通信网发展
电信网发展的总趋势是数字化、综合化、智能化、宽带化和个人化 数字化 综合化
随着程控数字交换机完全取代模拟交换机、七号信令网的建立和传输系统的完全数字化，因此数字化的过程就完全集中到所谓“最后一公里”，即由端局交换机至用户话机的那一段。这一段的完全数字化不是一朝一夕之事，它有赖于终端设备的完全数字化和用户环路等其它部分的数字化
传统通信网常见的三种交换技术
问题：假设有一火箭需通过铁路从制造厂运到发射场，现有三种方案：专列专线、专列非专线、非专列非专线，现要求大家一起讨论这三种方案的优劣
传统通信网常见的三种交换技术
结论：这三种方案中是通过提高线路的利用率来有效地降低费用的
特点
优点
缺点
甲线
速度最快
费用最高
乙线
费用较低
速度最慢、对火车头要求较高
宽带化：信息时代的电信网络应当是大带宽、高智能、可交换的网络。 没有宽带通信网就不可能有宽带业务，而宽带电信网的建设涉及到宽带交换，宽带传输系统和宽带接入网及宽带数字终端等各个方面
个人化的目的在于实现任何人，在任何时间、任何地点均能自由地与世界上的任何人进行任何种类业务的通信，实现自由通信的最终目标
它不仅表现在业务的综合（即话音、数据、图象等话音与非话音的综合），而且表现在传输承载网、业务网、交换网和支撑网（包括同步网、信令网、智能网和管理网）的一体化以及终端的综合等方面
通信网发展
智能化 宽带化 个人化
严格地说，智能化就是利用计算机技术达到各种功能实现的自动化。在电信网中，智能化主要体现在智能业务的生成与应用、智能网络控制（流量控制、拥塞控制）、网络的智能测试和故障诊断、重组、智能终端的应用
通信网发展
电信网发展的总趋势是数字化、综合化、智能化、宽带化和个人化 数字化 综合化
随着程控数字交换机完全取代模拟交换机、七号信令网的建立和传输系统的完全数字化，因此数字化的过程就完全集中到所谓“最后一公里”，即由端局交换机至用户话机的那一段。这一段的完全数字化不是一朝一夕之事，它有赖于终端设备的完全数字化和用户环路等其它部分的数字化
传统通信网常见的三种交换技术
问题：假设有一火箭需通过铁路从制造厂运到发射场，现有三种方案：专列专线、专列非专线、非专列非专线，现要求大家一起讨论这三种方案的优劣
传统通信网常见的三种交换技术
结论：这三种方案中是通过提高线路的利用率来有效地降低费用的
特点
优点
缺点
甲线
速度最快
费用最高
乙线
费用较低
速度最慢、对火车头要求较高
宽带化：信息时代的电信网络应当是大带宽、高智能、可交换的网络。 没有宽带通信网就不可能有宽带业务，而宽带电信网的建设涉及到宽带交换，宽带传输系统和宽带接入网及宽带数字终端等各个方面
个人化的目的在于实现任何人，在任何时间、任何地点均能自由地与世界上的任何人进行任何种类业务的通信，实现自由通信的最终目标
它不仅表现在业务的综合（即话音、数据、图象等话音与非话音的综合），而且表现在传输承载网、业务网、交换网和支撑网（包括同步网、信令网、智能网和管理网）的一体化以及终端的综合等方面
通信网发展
智能化 宽带化 个人化
严格地说，智能化就是利用计算机技术达到各种功能实现的自动化。在电信网中，智能化主要体现在智能业务的生成与应用、智能网络控制（流量控制、拥塞控制）、网络的智能测试和故障诊断、重组、智能终端的应用
1.东研(ACE)Epon方案专题
丰富的数据特性
支持端口PVID和三种端口VLAN模式 支持端口自环检测，降低环路对整个网络的影响 VISTA-B03-201室内型 支持端口限速、MAC地址过滤、IP地址过滤 强大的QoS保障，可配置数据优先级 支持IGMP Snooping 协议，提供灵活的可控组播功能
PAGE19
我司EPON产品全面支持CTC2.1标准，能够有效保证与
其他厂家OLT或者ONU设备的对接工作。 目前已经在国内与多家厂家进行过对接测试和现场对接
应用。
PAGE16
VISTA 1600系列特性-统一集中的管理特性
EPON+HFC+EOC统一的管理手段---统一集中管理，避免了管理风格、习惯、 界面不同的缺陷 集中所有网元监控、配置、告警，更加方便用户的管理和提高效率 远程集中管理更加适合大规模部署环境
PAGE6
VISTA 1600系列EPON产品
EPON基本特点
EPON系统信号传输基于以太网帧，可无缝对接现有局域网设备
数据速率为上下行对称1Gbps传输
P2MP（点对多点）的拓扑结构，OLT与ONU之间的利用无源光网传输 数据
标准分光比1：32的应用模式下，可保证终端接入距离为20KM 支持多业务QoS保证
统一网管
网元管理 拓扑管理 配置管理 告警管理 性能管理
OLT局端
小型OLT 中型OLT 大型电信级OLT
SFU
4FE 1GE 4FE 1GE 4FE+2POTS 4FE+2POTS+CATV 4FE+CATV
MDU
16FE 24FE 24FE+24POTS
工业级ONU
4FE+4RS232/8FE
EPON+EOC演示稿(技术部)
APON二层采用的是ATM封装和传送技术，因此存在带宽不足、技术复杂、价格高、 承载IP业务效率低等问题，未能取得市场上的成功。
为更好适应IP业务，第一公里以太网联盟（EFMA）在2001年初提出了在二层用以太网 取代ATM的EPON技术，IEEE802.3ah工作小组对其进行了标准化，EPON可以支持 1.25Gbit/s对称速率，随着光器件的进一步成熟，将来速率还能升级到10Gbit/s。由于其将 以太网技术与PON技术完美结合，EPON成为了非常适合IP业务的宽带接入技术。
图2
菏泽广电网络公司员工技术培训
• EPON技术简介
EPON的优点
EPON的优点主要表现在以下几个方面：
• 成本低，维护简单，容易扩展，易于升级。EPON结构在传输途中不需要电源，节省电 力，容易铺设，不占用小区机房，无需任何有源光模块，长期运营成本和管理成本的节省 很大。 • EPON系统这种无源点对多点的光网络和原有广电HFC网络中的光网络完全类似。在光 纤到楼道的布局方式中可以多个楼道共用一芯主干光纤，并且可以根据用户的实际地理分 布情况和用户数灵活分光布纤，接入大量用户，大量节省主干光纤。 • EPON系统是面向未来的技术，完全基于以太网标准协议802.3ah，模块化程度高，扩展 容易，投资回报率高，是日后向全IP网络过渡的一个很好的选择。 • 上下行数据都在同一芯光纤传输，完全解决双向传输问题，提供高对称带宽。EPON目 前可以提供上下行对称的1.25Gbit/s的带宽。 • 带宽分配灵活，服务有保证。对带宽的分配和保证都有一套完整的体系。EPON可以通 过DBA(动态带宽算法)、DiffServ、PQ/WFQ、WRED等来实现对每个用户进行带宽分配， 并保证每个用户的QoS。
菏泽广电网络公司员工技术培训
NetNumenN31网管(EPON篇)
将统计数据保存 到外部文件中
区域 网元 所处 区域
网元 名 网元 名称
网元 IP 网元 IP地 址
网元 种类 网元 类型
板卡种 类 控制板 用户板 上联板
业务类 型 见 “ 说明”
板卡 型号 板卡 具体 型号
板卡 数量 板卡 数量
端口 总数 板卡 端口 总数
硬件 版本 板卡 硬件 版本
软件 版本 板卡 软件 版本
选择“接入层设备 选择“接入层设备保存网元Flash策略” 策略” 保存网元 策略
© 2006, ZTE Corporation. All rights reserved.
资源统计功能－ 运行维护功能 (资源统计功能－板卡资源 资源统计功能 板卡资源)
网元板卡资源统计（先执行“提取网元统计数据” 网元板卡资源统计（先执行“提取网元统计数据”的策略） 统计全网PON网元设备资源信息，包括不同业务类型板 卡的种类、软硬件版本情况，统计结果按网元区分。
OLT ONU
SFU(单住户单元 ) D400,D402
MDU(多住户单元 ) 9806H
D420,D421,D422 SBU(单商户单元 ) F429 MTU(多商户单元 ) F820
© 2006, ZTE Corporation. All rights reserved.
EPON介绍 介绍(OLT设备业务连接方式 设备业务连接方式) 介绍 设备业务连接方式
网元版本管理) 系统管理功能 (网元版本管理 网元版本管理
查看运行版本区 版本 可查看指定机框下 所有槽位或单个 槽位下的版本信息
将网元上的版本文 件上载到网管， 件上载到网管，支 持批量版本上载
定时将网管上的版 本文件下载到网元 主控板上
EPON设备深入培训课程PPT课件( 75页)
基于LSW的架构业务实现简单， 采用TK的EMAC芯片支持多LLID 采用TK的EMAC芯片支持多LLID
支持全范围VLAN处理
特性，具有很好的QoS特性
特性，具有很好的QoS特性
兼容采用PMC芯片的ONT设备 兼容采用PMC芯片的ONT设备
Page16
EPON下行转发流程
HG850
IAD
LSW
1 x N
BSY
EPON (Ethenet Passive Optical Network)接入板和
PON
0
1
2
3
4
5
终端ONT（Optical Network Terminal）设备配合，
6
7
0
实现EPON 系统的OLT 功能。
1
2
提供接口：
3
每块EPBA 面板提供4 个EPON 接口
4
每块EPBC 面板提供4 个EPON 接口 5
Page7
华为xPON产品全系列FTTx解决方案
端局
路边
楼道
家庭
• 超大容量 OLT
• 中容量 OLT
•盒式OLT
• 中小容量 xPON上行 的MSAN
•中小容量 xPON上行 的DSLAM
•配套室外 型机柜
•下行 xDSL+POTS 的MDU
•下行 LAN+PO TS的MDU
•配套楼道 网络箱
•数据终端
Page4
目录
1. EPON产品深入介绍 2. EPON系统特性介绍 3. EPON组网应用
Page5
目录
1. EPON产品深入介绍 2. EPON系统特性介绍 3. EPON组网应用
PON基础培训教材
A面占用256芯，B面占用256芯
需要6个 占用256芯资源
占用256芯资源
网管 用户端
从局端到用户端统 一综合网管
各种型号的ONU根 据用户需求选择
光电转换器无法网管，6台汇聚交换机 需要分别登录管理，不同的产品有不同 的管理界面
光电转换器
➢ PON 接入拓扑图
EMS PSTN
Video Server
占用光交接箱ODF容量
占用城域网交换机端口 干线光缆、配线光缆、 管线资源 引入光缆
按照1：64分光比设 计仅仅占用4端口
A面占用4芯，B面 占用4芯
仅仅只占用一个
按照1：64分光比设 计仅仅占用4芯资源
占用256芯资源
光电转换器（单纤）点对点 256个光电转换器插卡、48口汇聚交换 机6台 256个光电转换器插卡需要16个插框占 48U，6台汇聚交换机占6U，共需要 54U的空间 占用256端口
IPTV VoIP Internet
OLT
ONU DSLAM
社区机房
ONU DSLAM 机房
企业A
ADSL MODEM
支持ADSL接 入设备下移
密集商务楼
智能楼宇 企业B
ADSL MODEM
➢ PON 典型应用 -光纤到户
IPTV VoIP Internet
OLT
10km/1:64
20km/1:32
✓ GPON: 用复杂的方式为全部的业务提供完美的功 能和性能的支持
国际标准 国内标准
EPON
IEEE 802.3ah，已批准 标准制订工作已完成
GPON
ITU G.984 标准制订工作刚开展
传输速度 业务支持能力 数据封装方式 系统成熟度
需要6个 占用256芯资源
占用256芯资源
网管 用户端
从局端到用户端统 一综合网管
各种型号的ONU根 据用户需求选择
光电转换器无法网管，6台汇聚交换机 需要分别登录管理，不同的产品有不同 的管理界面
光电转换器
➢ PON 接入拓扑图
EMS PSTN
Video Server
占用光交接箱ODF容量
占用城域网交换机端口 干线光缆、配线光缆、 管线资源 引入光缆
按照1：64分光比设 计仅仅占用4端口
A面占用4芯，B面 占用4芯
仅仅只占用一个
按照1：64分光比设 计仅仅占用4芯资源
占用256芯资源
光电转换器（单纤）点对点 256个光电转换器插卡、48口汇聚交换 机6台 256个光电转换器插卡需要16个插框占 48U，6台汇聚交换机占6U，共需要 54U的空间 占用256端口
IPTV VoIP Internet
OLT
ONU DSLAM
社区机房
ONU DSLAM 机房
企业A
ADSL MODEM
支持ADSL接 入设备下移
密集商务楼
智能楼宇 企业B
ADSL MODEM
➢ PON 典型应用 -光纤到户
IPTV VoIP Internet
OLT
10km/1:64
20km/1:32
✓ GPON: 用复杂的方式为全部的业务提供完美的功 能和性能的支持
国际标准 国内标准
EPON
IEEE 802.3ah，已批准 标准制订工作已完成
GPON
ITU G.984 标准制订工作刚开展
传输速度 业务支持能力 数据封装方式 系统成熟度
EPON资源管理和业务开通培训
EPON资源管理和业务开通培训EPON（Ethernet Passive Optical Network）资源管理和业务开通培训一、概述EPON是一种基于以太网的被动光纤接入技术，它将光纤与以太网技术相结合，实现光纤接入网的高速传输和扩展，成为现代光纤接入网络的重要组成部分。
EPON资源管理和业务开通是EPON运维中非常重要的部分，本文将对EPON资源管理和业务开通进行详细介绍和培训。
二、EPON资源管理EPON资源管理包括OLT（Optical Line Terminal）和ONU （Optical Network Unit）的资源分配和管理。
1. OLT资源管理OLT是EPON中的核心设备，负责对接入用户进行资源管理和控制。
OLT的资源管理主要包括端口分配、业务模板配置、链路聚合等。
（1）端口分配：OLT的端口是用来连接ONU的通道，每个端口对应一个ONU。
在端口分配时，需要根据实际需求将端口分配给相应的ONU。
（2）业务模板配置：OLT通过业务模板来管理和控制接入用户的业务。
业务模板定义了用户的服务类型、带宽和限速等。
配置业务模板时需要根据用户的需求进行设置。
（3）链路聚合：链路聚合是将多个端口进行绑定形成一个逻辑链路，提供更高的带宽。
在链路聚合时，需要选择相应的端口进行聚合，并设置链路聚合的参数。
2. ONU资源管理ONU是EPON中的用户终端设备，需要进行资源管理和配置。
（1）ONU注册：ONU在接入网络时需要进行注册，以获取网络的访问权限。
注册时需要提供ONU的身份信息（如SN 码）和通信参数（如光功率和传输距离等）。
（2）业务配置：ONU的业务配置包括设置用户的业务类型、带宽和IP地址等。
配置时需要根据用户的需求进行设置。
（3）光功率调整：为了保证正常的光信号传输，需要对ONU 的光功率进行调整。
光功率调整需要使用光功率计进行测试，并根据测试结果进行相应的调整。
三、EPON业务开通EPON业务开通是将用户的业务接入光纤网络并投入使用，包括用户接入验证和业务配置两个环节。

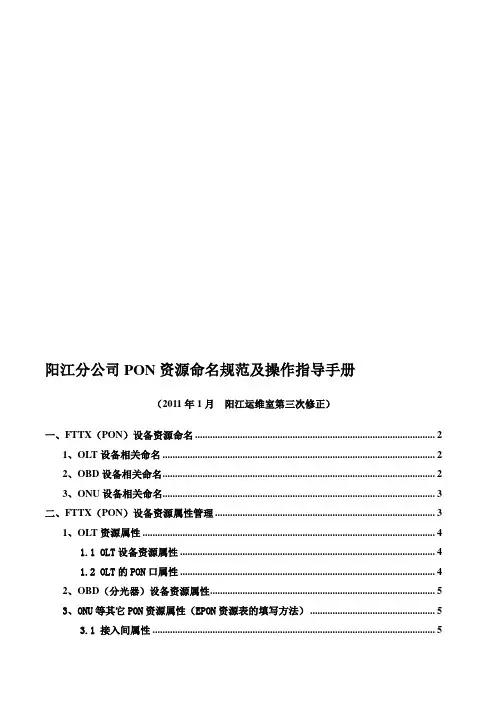

阳江分公司PON资源命名规范及操作指导手册
阳江分公司PON资源命名规范及操作指导手册（2011年1月阳江运维室第三次修正）一、FTTX（PON）设备资源命名 (2)1、OLT设备相关命名 (2)2、OBD设备相关命名 (2)3、ONU设备相关命名 (3)二、FTTX（PON）设备资源属性管理 (3)1、OLT资源属性 (4)1.1 OLT设备资源属性 (4)1.2 OLT的PON口属性 (4)2、OBD（分光器）设备资源属性 (5)3、ONU等其它PON资源属性（EPON资源表的填写方法） (5)3.1 接入间属性 (5)3.2 ONU设备属性 (6)3.3 VDF机架设备属性 (7)3.4 XD端口属性 (8)3.5 IAD端口属性 (9)3.6 LAN端口属性 (10)3.7 VDF直列和交接箱端口对应表属性 (11)3.8 交接箱属性 (11)3.9分线盒和交接箱，VDF直列对应关系属性 (11)3.10用户设备资源关联导入属性 (13)3.11用户外线关联导入属性 (13)三、FTTX（PON）设备资源的录入 (14)1、OLT设备的添加 (14)2、OBD（分光器）设备的添加 (16)3、ONU设备（资源）的导入 (19)四、FTTX（PON）业务开放流程 (20)一、FTTX（PON）设备资源命名在号线资源管理的范畴，将EPON资源分为OLT（光线路终端），OBD（分光器），ONU （光纤网络单元）三个部份。
1、OLT设备相关命名1.1 定义OLT指EPON网络中的“光线路终端”，FTTX网络中属接入设备。
1.2 OLT设备编码【命名】同一厂家OLT在其所属的分公司范围内唯一命名，设备名称命名格式：厂家标识：用厂家简称的缩写字母来标识OLT设备所属厂家，FH表示烽火、HW表示华为、ZX表示中兴；机房名称：OLT设备所在的局站名称或机房名称的简称；设备编号：在一个分公司同一个厂家的OLT按顺序进行编号，从001－999；【命名举例】阳江市委市政府机房的OLT设备命名为：ZX-OLT001-阳江市委市政府2、OBD设备相关命名2.1 定义OBD指光分路器2.2 OBD设备编码【命名】OBD在其所属OLT下命名唯一， OBD命名格式如下：厂家标识：用厂家简称的缩写字母来标识ONU设备所属厂家；OLT编号：即OBD所属OLT编号OBD编号：第一位为字母，“A”代表第一级分光器，“B”代表第二级分光器，以此类推。
