UL黄卡详解

ul黄卡的测试标准
1.介绍UL黄卡的基本信息：UL黄卡是美国UnderwritersLaboratories（UL）认证机构颁发的证书，用于证明产品符合安全和可靠性的标准。

2. 测试标准：UL黄卡的测试标准包括安全性、耐久性、电气性能、防火性能等方面的测试。

其中安全性测试是最重要的部分，包括电触电、机械伤害、火灾等方面的测试。

3. 测试流程：UL黄卡的测试流程分为三个阶段：样品评审、制造商所在地 UL 监督认证和定期 UL 监督认证。

其中样品评审是针对制造商提交的样品进行评估，以确定其是否符合UL标准。

4. 测试结果：如果制造商的产品通过UL黄卡的测试，他们将获得UL黄卡认证，并可以在产品上使用UL黄卡标志。

5. 应用范围：UL黄卡认证适用于各种电气、电子和机械设备，包括家用电器、照明设备、电缆、自动化控制、建筑材料等。

6. 优势：通过UL黄卡认证，制造商可以证明其产品符合国际安全和可靠性标准，提高产品在市场上的竞争力。

7. 注意事项：UL黄卡认证不是永久有效的，制造商需要定期进行UL监督认证，以保证其产品继续符合UL标准。

同时，制造商需要遵守UL标准的相关规定和要求。

- 1 -。

一张图读懂UL黄卡各项数字、符号！材料工程师必备UL黄卡的重要性对塑料圈内人士是不言而喻的，读懂黄卡也是每个从业人员必备的功课，作为一间独立的第三方认证机构，UL实验室是怎么起源的？想必大家都想知道。

今天小编就带领大家从UL实验室介绍开始，步步深入，直到读懂UL黄卡，Let's GO!UL是美国保险商试验室（Underwriter Laboratories Inc.）的简写。

UL是美国最具权威的，也是世界上从事安全试验和鉴定的较大的第三方检测机构。

它是一个独立的、非营利的、为公共安全做试验的专业机构。

建立起源在19世纪90年代，一种未经测试的新型连接器在美国各大城市造成迅速蔓延的火灾，多数火灾是由短路或类似原因导致的。

为了避免此类悲剧，WilliamH. Merril 在1894年正式建立了火险电气局（UnderwritersElectrical Bureau）.后来该组织改名为“国家火险商会电气局（ElectricalBureau of the National Board of Fire Underwriters）”.这便是UL的前身。

UL 实验室从两个员工和不足350美金起家. 第一份测试报告发行于1894年3月24日。

UL实验室在全球1901 该局改制为公司“UnderwritersLaboratories Inc.” (UL). 公司的成立使得UL的测试领域不限于电气工程。

到现在超过100年的历史，使得UL成为世界领先的独立、第三方测试认证机构。

UL在美国本土有五个实验室，总部设在芝加哥北部的Northbrook镇，同时在台湾, 苏州，广州和香港分别设立了相应的实验室。

UL目前认证已进入了所有的全球重要市场。

UL黄卡参数含义所谓黄卡，就是在接受上述认可时，在UL注册的材料或部件的数据单。

这些数据汇集而成的小册子称为黄皮书。

为了方便记录所测试的数据，UL以特定的文字，数据等在黄卡体现出来。

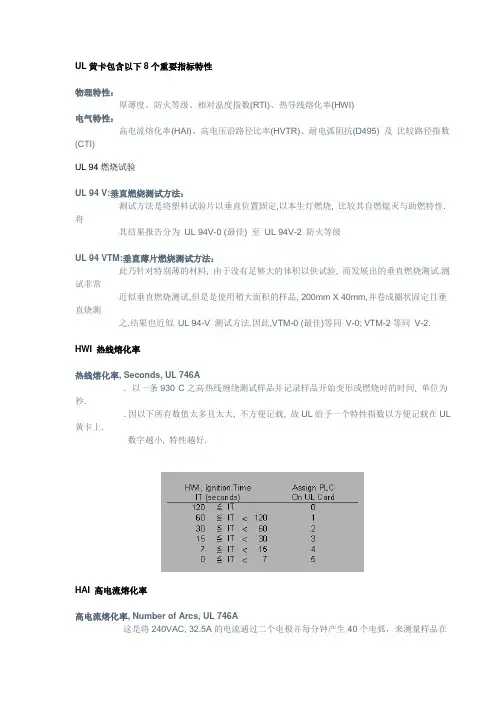

UL黄卡包含以下8个重要指标特性物理特性：厚薄度、防火等级、相对温度指数(RTI)、热导线熔化率(HWI)电气特性：高电流熔化率(HAI)、高电压沿路径比率(HVTR)、耐电弧阻抗(D495) 及比较路径指数(CTI)UL 94燃烧试验UL 94 V:垂直燃烧测试方法：测试方法是将塑料试验片以垂直位置固定,以本生灯燃烧, 比较其自燃熄灭与助燃特性. 将其结果报告分为UL 94V-0 (最佳) 至UL 94V-2 防火等级UL 94 VTM:垂直薄片燃烧测试方法：此乃针对特别薄的材料, 由于没有足够大的体积以供试验, 而发展出的垂直燃烧测试.测试非常近似垂直燃烧测试,但是是使用稍大面积的样品, 200mm X 40mm,并卷成圈状固定且垂直烧测之.结果也近似UL 94-V 测试方法.因此,VTM-0 (最佳)等同V-0; VTM-2等同V-2. HWI 热线熔化率热线熔化率, Seconds, UL 746A．以一条930°C之高热线缠绕测试样品并记录样品开始变形或燃烧时的时间, 单位为秒.．因以下所有数值太多且太大, 不方便记载, 故UL给予一个特性指数以方便记载在UL 黄卡上.数字越小, 特性越好.HAI 高电流熔化率高电流熔化率, Number of Arcs, UL 746A这是将240VAC, 32.5A的电流通过二个电极并每分钟产生40个电弧，来测量样品在平均多少次电弧下产生变形或烧毁,单位为次数.RTI 相对工作温度指数? 这是对材料所做的一种长期(7年)操作温度测试.? RTI不同于热变型温度(HDT),热变型温度乃是一种短期间于一定压力下的待测体变形的温度.CTI 比较路径指数Volts, ASTM 3638 / UL 746A这是绝缘材料非常重要的一项参数，系模拟在送测之绝缘材料于表面受到污染情况下，在不同电压下通过1安培电流，量测加到多大的电压会产生漏电, 单位为伏特.此测试结果与绝缘材料厚薄度无关.HVTR高电压沿路径比率, mm/minute, UL 746这是以二个通过5,200VAC的电极相对移动,让它产生电弧, 来测量在待测品上每分钟所产生之碳化导电长度，以此检测二分钟内之漏电情形。

明
UL黄卡参数含义
用语
Color Min. Thick. Flame Class HAI HWI
含义
颜色 试片最小厚度 难燃性 高电流弧的发 火性 热金属丝的发 火性 相对保证温度 也叫"相对温度 指数" 国际电气化标 准会议 灼热丝发火温 度 灼热丝燃烧指 数 相比耐漏电起 痕指数 保证耐漏电起 痕指数 高伏特电弧起 痕速度 ASTM- D495 IEC版球压温度
RTI IEC GWIT GWFI CTI
ቤተ መጻሕፍቲ ባይዱ
PTI HVTR D495 IEC:BP
UL黄卡参数含义
说
NC 为天然色（无着色的颜色）BK为黑色 ALL为全部颜色。 单位为mm。在上述黄卡中，试片厚度为3mm时，难燃性为5VA。试片厚度为1mm时，难燃性为5VB。 根据UL94标准判定材料的难燃性水平。按照HB、V-2、V-1、V-0的顺序，难燃性依次增大。一般说的难燃材料 指的是V-0。除了传统的评价方法之外，还设定了上一级的5V评价。作为定位，难燃性顺序依次为V-0、5VB、 5VA。由于5V评价的 试验 方法与传统相比有些不同，所以卡中象"V-0、5VA"那样就表示进行了两个 试验 。 难燃性HB < V-2 < V-1 < V-0 < 5VB < 5VA 使高电流电弧在试片旁边飞过。根据到燃烧为止所需要的飞过次数，将材料难燃性分级。级别数字越小，材 料越难以燃烧。 HAI 次数 黄卡上的表示 ≥120【0】 60/119【1】 30/59【2】 15/29【 3】 是Hot ＜15【4】 wire ignition的缩略语。将镍丝缠绕在试片上，使规定电流从中通过。按照到开始燃烧的时间，将材 料难燃性分级。到开始燃烧的时间1~2分钟者为1级。到开始燃烧的时间7~15秒钟者为4级。级别的数字越大， 材料越容易燃烧。HWI时间 （ 秒 ） 黄卡上的表示 ≥120【 是UL保证材料使用的最高温度。单位为 ℃ 。有时也只标注为TI（保证温度）。Elec表示对于电气特性的TI ；imp表示有冲击负荷时的TI；str表示静态下的TI。 是电气领域中的国际标准化组织。相当于非电气领域的ISO、通信领域的ITU。 是Glow wire ignition temparature的缩略语，是IEC规定的燃烧性指标之一。 是Glow wire flammability index的缩略语，是IEC规定的燃烧性指标之一。 是Comparative tracking index的缩略语，是表示耐漏电性的指标。在对绝缘物表面施加电压的状态下，使 电解液滴落于电极间的成型品表面，评价到何电压为止不发生漏电破坏。按照耐压值从0到5进行分级。数字 越小，耐漏电性越高。CTI (伏特) 黄卡上的表示 600以上【0】 400/599 【1】 250/399 【2】175/249 Proof tracking index的缩略语。 试验 方法本身与CTI相同。目前，对每一个耐压值从0到5进行分级。PTI 与CTI的不同之处在于： CTI改变施加的电压，求得材料的最大耐压值，从而决定起痕指数。而PTI所 试验 的电压是一个点，只表示该点是否能耐受住电压。换言之，假设PTI为150V，则说明该材料的漏电起痕性能耐 High voltage arc tracking rate的缩略语。表示单位时间内痕迹行进的距离。以数值分级，数值越小，行 进速度就越慢。HVTR 范围（mm/min） 黄卡上的表示 0/10【0】 10.1/25.4 【1】 25.5/80 【2】 80.1/150 【3】 大于150 【4】 ASTM制定的耐电弧性标准。D495 范围（秒） 黄卡上的表示 ≥420【0】 360/419【1】 300/359【 2】 240/299【3】 180/239【4】 120/179【5】 60/119【6】 ＜60【7】 IEC制定的标准之一。除了少数装置与通常的球压温度不同之外，其它装置基本相同
