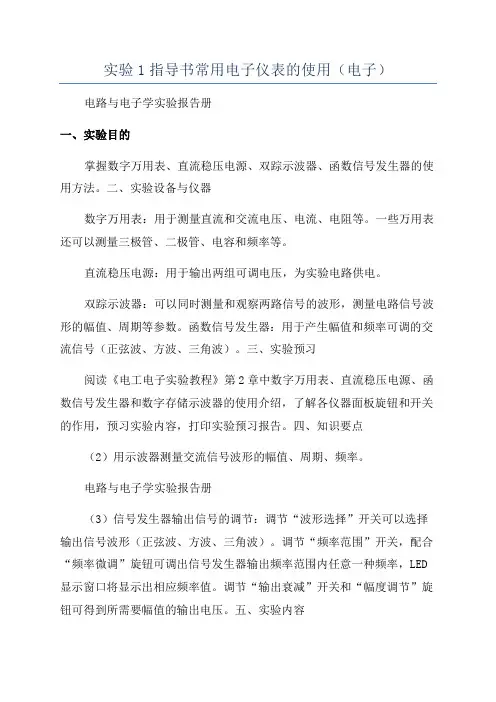

实验1指导书常用电子仪表的使用（电子）电路与电子学实验报告册一、实验目的掌握数字万用表、直流稳压电源、双踪示波器、函数信号发生器的使用方法。

二、实验设备与仪器数字万用表：用于测量直流和交流电压、电流、电阻等。

一些万用表还可以测量三极管、二极管、电容和频率等。

直流稳压电源：用于输出两组可调电压，为实验电路供电。

双踪示波器：可以同时测量和观察两路信号的波形，测量电路信号波形的幅值、周期等参数。

函数信号发生器：用于产生幅值和频率可调的交流信号（正弦波、方波、三角波）。

三、实验预习阅读《电工电子实验教程》第2章中数字万用表、直流稳压电源、函数信号发生器和数字存储示波器的使用介绍，了解各仪器面板旋钮和开关的作用，预习实验内容，打印实验预习报告。

四、知识要点（2）用示波器测量交流信号波形的幅值、周期、频率。

电路与电子学实验报告册（3）信号发生器输出信号的调节：调节“波形选择”开关可以选择输出信号波形（正弦波、方波、三角波）。

调节“频率范围”开关，配合“频率微调”旋钮可调出信号发生器输出频率范围内任意一种频率，LED 显示窗口将显示出相应频率值。

调节“输出衰减”开关和“幅度调节”旋钮可得到所需要幅值的输出电压。

五、实验内容1．数字万用表和稳压电源的使用1）测量电阻把万用表拨到电阻测量位置并按表1-1的要求设定万用表的档位。

测试1KΩ、10KΩ和100KΩ电阻的阻值。

把测量数据填入表1-1并计算出测量误差。

表1-1电阻测量数据标称值（Ω）万用表档位（Ω）测量值（Ω）绝对误差（Ω）相对误差（%）1k2k10k20k100k200k2）测量直流电压把万用表拨到直流电压测量位置并按表1-2的要求设定万用表的档位。

接通直流稳压电源并按表1-2的要求调节输出电压，然后接入万用表（极性不能接反，否则显示“－”；档位不能放错，否则显示“1”），测量输出电压，填入表1-2并计算出测量误差。

表1-2直流电压测量数据稳压源输出（V）万用表档位（V）测量值（V）绝对误差（V）相对误差（%）1直流25直流2015直流20 2．示波器的使用（1）示波器初始设置按下示波器电源开关。

万用表的使用方法实验报告万用表是一种常用的电子测量仪器，它可以用来测量电压、电流和电阻等电学量。

在实验室中，万用表被广泛应用于各种电路的测试和测量中。

本实验报告将介绍万用表的使用方法，以帮助读者正确、有效地使用万用表进行电路测量。

一、实验目的本实验旨在掌握万用表的基本使用方法，包括电压测量、电流测量和电阻测量，并学会正确选择测量范围和接线方法。

二、实验仪器与材料1. 万用表：包括电压档、电流档和电阻档；2. 电源：直流电源或电池组；3. 电阻箱：用于提供不同电阻值的电阻。

三、实验步骤和操作1. 电压测量：（1）将测量电路与电源连接好，确保电源已打开；（2）将万用表的红表笔连接到电路的正极，黑表笔连接到电路的负极；（3）选择适当的电压档位，并将选择旋钮拨到该档位上；（4）读取万用表上的电压值，并记录下来。

2. 电流测量：（1）将测量电路与电源连接好，确保电源已打开；（2）将万用表的红表笔与电路的正极相连，黑表笔与电路的负极相连；（3）选择适当的电流档位，并将选择旋钮拨到该档位上；（4）打开电路开关，此时电流将通过万用表；（5）读取万用表上的电流值，并记录下来。

3. 电阻测量：（1）断开电路连接，确保电路中没有电流通过；（2）将万用表的选择旋钮拨到电阻档位上；（3）将测量电路的两端与万用表的两个接线口相连；（4）读取万用表上的电阻值，并记录下来。

四、实验注意事项1. 在进行电压和电流测量时，应选择合适的测量档位，避免超量程测量；2. 在进行电流测量时，应先将万用表的电流档位调到最大值，然后再逐渐调小，以防止损坏万用表；3. 在进行电阻测量时，应注意测量电路中没有电流通过，以避免干扰测量结果；4. 使用万用表时，应注意接线牢固，确保准确可靠的测量结果；5. 在进行测量时，应仔细观察万用表的读数，并注意保留正确的有效数字。

五、实验结果与分析根据实验步骤，我们进行了电压、电流和电阻的测量，并记录了相应的数据。

万用表、毫伏表、数字万用表的使用专业:班级:学号:姓名:实验时间:一、实验目的1.熟悉实验台上各类电源和测量仪表的布局及使用方法2.掌握万用表、毫伏表、数字万用表的使用方法3.学会测量直流电压、直流电流、交流电压以及读数的处理、误差分析等二、实验原理，实验电路以及公式,公式:误差X=测量值-真实值, β=X/真值1.直流电压的测量测量时首先估计一下被测电压的大小，然后将转换开关拨至适当的(DC)V量程，将正表棒接被测电压“+”端负表棒接被测电压端“—”端。

+V -2.直流电流的测量测量时首先估计一下被测电流的大小，然后将转换开关拨至适当的(DC)mA量程，再把万用表串接在电路中。

+ +- -3.电阻的测量在万用表内部表头电路上串接电池，使电流通过被测电阻，根据表头所测电流的大小，就可测量出电阻值。

改变分流电阻的阻值，就能改变电阻的阻值。

测电阻时，先将两表棒搭在一起，(短路)，使指针向右偏转，随即调整调零旋钮，使指针恰好指到欧姆刻度线的“0”处。

由于“Ω”刻度线左部读数较密，难于看准，所以测量时应选择适当的欧姆档，最好使指针指在刻度线的中部或右部(刻度比较宽)，这样读数比较清楚准确。

每次换挡，都应重新将两根表棒短接，重新调整指针到零位，才能测准。

Ω4.交流电压的测量测量交流电压大小的方法主要是利用交流/直流转换电路将交流电压转换成直流电压，然后用直流电压测量方法测量其大小。

交流 AC V 电源5.交流电流的测量指针式万用表一般无交流电流的测量功能，数字万用表一般可以测量交流电流。

交 +流 A 电源 _6.毫伏表的基本原理工作原理:放大——检波式电压表，先将被测交流信号电压Ux经放大器放大后加到检波器输入端，检波器再把放大后的被侧交流电信号转换成相应大小的直流电压。

三、实验设备序号名称型号与规格数量备注1 可调直流稳压电源 0-18V 1台 RTDG012 指针式万用表 MF-30 1块3 毫伏表 1台4 数字万用表 1只5 电阻器 15Ω/10W,100Ω,1KΩ,10KΩ各1只精度为5%或10%;100Ω2只6 降压变压器初级220V/次级18V×2 2只各组轮流使用7 实验台 1四、实验记录测量项目 DC电压DC电流(A) 电阻值(Ω) AC电压AC 毫伏表备注(V) (V) 电流(A)测量条件 6 12 10K100Ω 10K 1K 10100-220 18 18V/30V 300VΩ 0-1 2 15Ω/10W 指针表测5.9 12.5 1.25135m9.91K __ ___ 238 17.5 20 19.5 30 量结果mA A K数字表测5.70 12.11.22119.89.80.9899.99.8 231 16.4 19 ____ ____ 量结果 0 mA mA K K 7指针误3.50 3.30 2.46 12.69 1.02 2.04 __ ___ 3.03 6.70 5.20 ____ ____ 以数差% 字表为准结论:指针式万用表的读数容易受外界因素的影响(读数，温度等)，数字万用表的读数比较准确不易受外界因素的影响，通过分析指针误差基本保持不变。

万用表的使用实验报告实验名称：万用表的使用实验目的：熟悉并掌握万用表的使用方法，学习如何使用万用表测量电压、电流和电阻。

同时，了解万用表的工作原理和使用注意事项。

实验器材：万用表、直流电源、电阻器、导线等实验原理：1. 万用表是一种用来测量电压、电流和电阻等电学量的仪器。

它通过接触电路，将电学量转化为电流或电压，并通过显示器显示测量结果。

2. 使用万用表测量电压时，可以选择伏特档位，并将两个测量引线分别连接到测试电路的正负极。

3. 使用万用表测量电流时，需要将测量引线连接到电路中断的地方，使电流通过万用表测量档位的内部电阻。

4. 使用万用表测量电阻时，需要先将电阻器从电路中断，将测量引线连接到电阻器的两端。

实验步骤：1. 将直流电源连接到电路上，并确认电源开关处于关闭状态。

2. 将万用表选择为电压测量档位。

3. 将万用表的正负极分别连接到电路的正负极。

4. 打开电源开关，记录测量到的电压数值。

5. 将万用表选择为电流测量档位。

6. 将测量引线依次连接到电路中断的两端，记录测量到的电流数值。

7. 将万用表选择为电阻测量档位。

8. 将测量引线连接到电阻器的两端，记录测量到的电阻数值。

实验结果：1. 测量到的电压数值为：10V。

2. 测量到的电流数值为：2A。

3. 测量到的电阻数值为：50Ω。

实验讨论：根据实验结果，我们可以得出以下结论：1. 电压测量结果表明，电路中的电压为10V。

2. 电流测量结果表明，电路中的电流为2A。

3. 电阻测量结果表明，电阻器的电阻为50Ω。

实验总结：通过本次实验，我们熟悉并掌握了万用表的使用方法。

万用表可以方便快捷地测量电压、电流和电阻等电学量，对于电路的调试和故障排除非常有帮助。

在实际应用中，需要注意选择合适的测量档位、正确连接测量引线，并遵循相关的安全操作规范。

万用表的使用实验报告一、实验目的1、熟悉万用表的基本功能和操作方法。

2、学会使用万用表测量直流电压、直流电流、交流电压、电阻等电学量。

3、掌握正确读取测量数据和误差分析的方法。

二、实验原理万用表是一种多用途的电子测量仪器，它可以测量多种电学量。

其基本原理是利用电磁感应、电阻分压、电流分流等原理，将被测量的电学量转换为表头指针的偏转角度，从而实现测量。

在测量直流电压时，万用表内部的分压电阻将被测电压按一定比例分压，使表头能够承受并测量。

测量直流电流时，通过分流电阻将被测电流按比例分流，使表头能够显示。

测量电阻时，万用表内部提供一个已知的电源，通过测量流经被测电阻的电流来计算电阻值。

三、实验仪器1、数字万用表：具有测量直流电压、直流电流、交流电压、电阻、电容等功能。

2、直流电源：提供稳定的直流电压输出。

3、电阻箱：可调节电阻值，用于校准和测试。

4、导线若干四、实验步骤1、外观检查检查万用表的外观是否完好，表笔是否齐全，显示屏是否清晰。

旋转功能选择旋钮，检查各功能档位是否能正常切换。

2、测量直流电压将功能选择旋钮旋至直流电压档（DCV），根据预计的被测电压大小选择合适的量程。

红表笔接正极端，黑表笔接负极端，与直流电源或被测电路并联。

读取显示屏上的电压值，并记录。

3、测量直流电流将功能选择旋钮旋至直流电流档（DCA），选择合适的量程。

断开被测电路，红表笔接电流流入端，黑表笔接电流流出端，与被测电路串联。

接通电路，读取显示屏上的电流值，并记录。

4、测量交流电压将功能选择旋钮旋至交流电压档（ACV），选择适当量程。

表笔与被测电路并联，读取显示屏上的电压值，并记录。

5、测量电阻将功能选择旋钮旋至电阻档（Ω），根据被测电阻的估计值选择合适的量程。

表笔分别接触电阻的两端，读取显示屏上的电阻值，并记录。

6、误差分析对于每个测量值，与标准值或已知准确值进行比较，计算测量误差。

分析误差产生的原因，可能包括量程选择不当、表笔接触不良、仪器本身精度等。

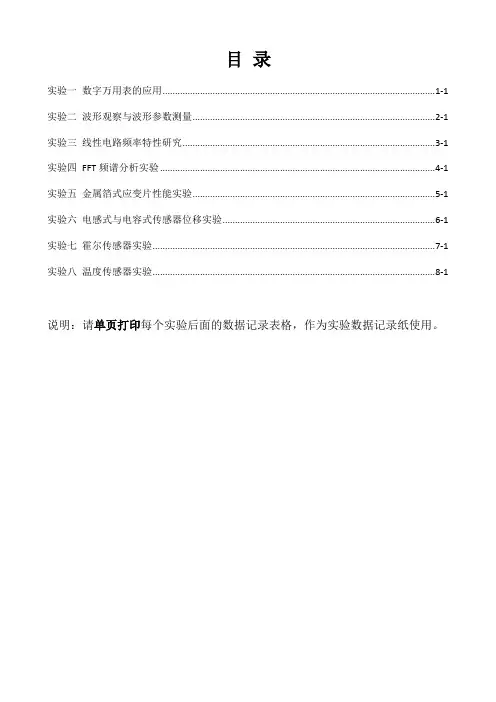

目录实验一数字万用表的应用............................................................................................................. 1-1实验二波形观察与波形参数测量................................................................................................. 2-1实验三线性电路频率特性研究..................................................................................................... 3-1实验四FFT频谱分析实验 .............................................................................................................. 4-1实验五金属箔式应变片性能实验................................................................................................. 5-1实验六电感式与电容式传感器位移实验..................................................................................... 6-1实验七霍尔传感器实验................................................................................................................. 7-1实验八温度传感器实验................................................................................................................. 8-1说明：请单页打印每个实验后面的数据记录表格，作为实验数据记录纸使用。

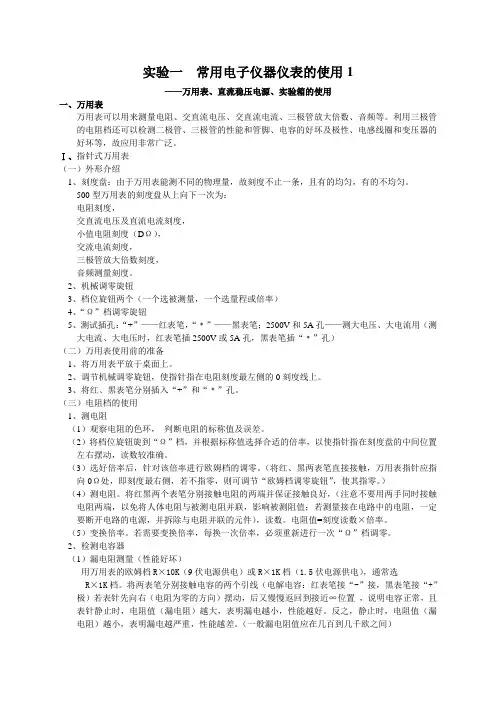

实验一常用电子仪器仪表的使用1——万用表、直流稳压电源、实验箱的使用一、万用表万用表可以用来测量电阻、交直流电压、交直流电流、三极管放大倍数、音频等。

利用三极管的电阻档还可以检测二极管、三极管的性能和管脚、电容的好坏及极性、电感线圈和变压器的好坏等，故应用非常广泛。

Ⅰ、指针式万用表（一）外形介绍1、刻度盘：由于万用表能测不同的物理量，故刻度不止一条，且有的均匀，有的不均匀。

500型万用表的刻度盘从上向下一次为：电阻刻度，交直流电压及直流电流刻度，小值电阻刻度（DΩ），交流电流刻度，三极管放大倍数刻度，音频测量刻度。

2、机械调零旋钮3、档位旋钮两个（一个选被测量，一个选量程或倍率）4、“Ω”档调零旋钮5、测试插孔：“+”——红表笔，“﹡”——黑表笔；2500V和5A孔——测大电压、大电流用（测大电流、大电压时，红表笔插2500V或5A孔，黑表笔插“﹡”孔）（二）万用表使用前的准备1、将万用表平放于桌面上。

2、调节机械调零旋钮，使指针指在电阻刻度最左侧的0刻度线上。

3、将红、黑表笔分别插入“+”和“﹡”孔。

（三）电阻档的使用1、测电阻（1）观察电阻的色环，判断电阻的标称值及误差。

（2）将档位旋钮旋到“Ω”档，并根据标称值选择合适的倍率，以使指针指在刻度盘的中间位置左右摆动，读数较准确。

（3）选好倍率后，针对该倍率进行欧姆档的调零。

（将红、黑两表笔直接接触，万用表指针应指向0Ω处，即刻度最右侧，若不指零，则可调节“欧姆档调零旋钮”，使其指零。

）（4）测电阻。

将红黑两个表笔分别接触电阻的两端并保证接触良好，（注意不要用两手同时接触电阻两端，以免将人体电阻与被测电阻并联，影响被测阻值；若测量接在电路中的电阻，一定要断开电路的电源，并拆除与电阻并联的元件），读数。

电阻值=刻度读数×倍率。

（5）变换倍率。

若需要变换倍率，每换一次倍率，必须重新进行一次“Ω”档调零。

2、检测电容器（1）漏电阻测量（性能好坏）用万用表的欧姆档R×10K（9伏电源供电）或R×1K档（1.5伏电源供电），通常选R×1K档。

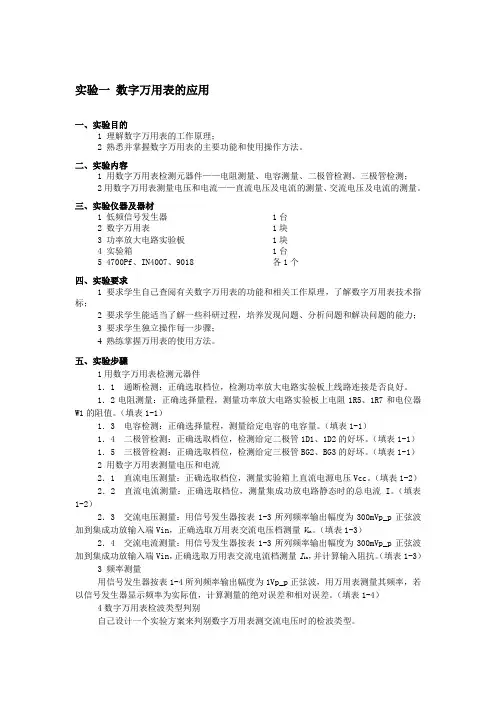

实验一数字万用表的应用一、实验目的1 理解数字万用表的工作原理；2 熟悉并掌握数字万用表的主要功能和使用操作方法。

二、实验内容1 用数字万用表检测元器件——电阻测量、电容测量、二极管检测、三极管检测；2用数字万用表测量电压和电流——直流电压及电流的测量、交流电压及电流的测量。

三、实验仪器及器材1 低频信号发生器 1台2 数字万用表 1块3 功率放大电路实验板 1块4 实验箱 1台5 4700Pf、IN4007、9018 各1个四、实验要求1 要求学生自己查阅有关数字万用表的功能和相关工作原理，了解数字万用表技术指标；2 要求学生能适当了解一些科研过程，培养发现问题、分析问题和解决问题的能力；3 要求学生独立操作每一步骤；4 熟练掌握万用表的使用方法。

五、实验步骤1用数字万用表检测元器件1．1 通断检测：正确选取档位，检测功率放大电路实验板上线路连接是否良好。

1．2电阻测量：正确选择量程，测量功率放大电路实验板上电阻1R5、1R7和电位器W1的阻值。

（填表1-1）1．3 电容检测：正确选择量程，测量给定电容的电容量。

（填表1-1）1．4 二极管检测：正确选取档位，检测给定二极管1D1、1D2的好坏。

（填表1-1）1．5 三极管检测：正确选取档位，检测给定三极管BG2、BG3的好坏。

（填表1-1）2 用数字万用表测量电压和电流2．1 直流电压测量：正确选取档位，测量实验箱上直流电源电压Vcc。

（填表1-2）2．2 直流电流测量：正确选取档位，测量集成功放电路静态时的总电流I。

（填表1-2）2．3 交流电压测量：用信号发生器按表1-3所列频率输出幅度为300mVp_p正弦波加到集成功放输入端Vin，正确选取万用表交流电压档测量V in。

（填表1-3）2．4 交流电流测量：用信号发生器按表1-3所列频率输出幅度为300mVp_p正弦波加到集成功放输入端Vin，正确选取万用表交流电流档测量I in，并计算输入阻抗。

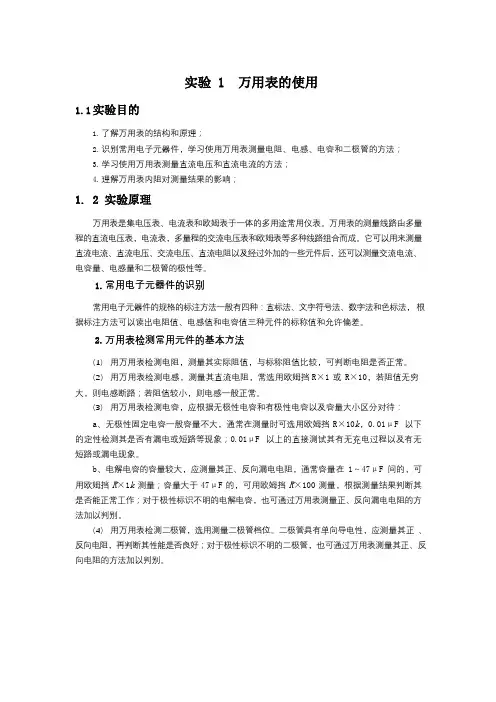

实验 1 万用表的使用1.1实验目的1.了解万用表的结构和原理；2.识别常用电子元器件，学习使用万用表测量电阻、电感、电容和二极管的方法；3.学习使用万用表测量直流电压和直流电流的方法；4.理解万用表内阻对测量结果的影响；1. 2 实验原理万用表是集电压表、电流表和欧姆表于一体的多用途常用仪表。

万用表的测量线路由多量程的直流电压表，电流表，多量程的交流电压表和欧姆表等多种线路组合而成。

它可以用来测量直流电流、直流电压、交流电压、直流电阻以及经过外加的一些元件后，还可以测量交流电流、电容量、电感量和二极管的极性等。

1.常用电子元器件的识别常用电子元器件的规格的标注方法一般有四种：直标法、文字符号法、数字法和色标法，根据标注方法可以读出电阻值、电感值和电容值三种元件的标称值和允许偏差。

2.万用表检测常用元件的基本方法（1）用万用表检测电阻，测量其实际阻值，与标称阻值比较，可判断电阻是否正常。

（2）用万用表检测电感，测量其直流电阻，常选用欧姆挡R×1 或R×10，若阻值无穷大，则电感断路；若阻值较小，则电感一般正常。

（3）用万用表检测电容，应根据无极性电容和有极性电容以及容量大小区分对待：a、无极性固定电容一般容量不大，通常在测量时可选用欧姆挡R×10k，0.01μF 以下的定性检测其是否有漏电或短路等现象；0.01μF 以上的直接测试其有无充电过程以及有无短路或漏电现象。

b、电解电容的容量较大，应测量其正、反向漏电电阻，通常容量在1～47μF 间的，可用欧姆挡R×1k 测量；容量大于47μF 的，可用欧姆挡R×100 测量，根据测量结果判断其是否能正常工作；对于极性标识不明的电解电容，也可通过万用表测量正、反向漏电电阻的方法加以判别。

（4）用万用表检测二极管，选用测量二极管档位。

二极管具有单向导电性，应测量其正、反向电阻，再判断其性能是否良好；对于极性标识不明的二极管，也可通过万用表测量其正、反向电阻的方法加以判别。

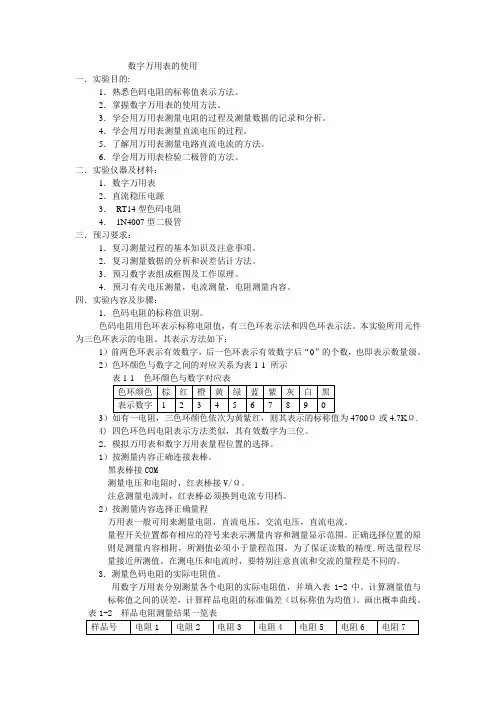

数字万用表的使用一．实验目的:1．熟悉色码电阻的标称值表示方法。
