方钢管混凝土柱—钢梁隔板贯通节点性能方钢管混凝土柱-钢梁隔板贯通节点已被《矩形钢管混凝土结构技术规程》(CECS159:2004)列为推荐形式,但由于国内该种节点的研究资料较少,对节点承载能力及抗震性能缺乏认识,计算理论与设计方法也不成熟,因此,对隔板贯通节点的力学性能进行研究具有重要的理论意义与工程应用价值。
总结分析了方钢管混凝土柱-钢梁节点的形式及其受力特点,并在研究隔板贯通节点构造存在问题的基础上,提出了改善钢梁翼缘与隔板连接处受力性能的两种新型节点形式—圆弧倒角型节点和倒角放坡型节点。
为研究方钢管混凝土柱与钢梁受拉翼缘连接性能,对16个隔板贯通节点试件进行了静力拉伸试验,分析了节点的应力传递机制,并对节点拉伸承载力试验值及理论计算值进行了比较。
研究结果表明,圆弧倒角型节点与倒角放坡型节点具有较高的承载力和良好的延性,影响节点承载力的主要因素是隔板厚度、浇注孔直径和钢管的宽厚比;日本规程提出的节点拉伸承载力计算公式对于填充混凝土的试件偏于保守,但高估了空钢管试件的承载力。
建立了同时考虑几何非线性、钢材与混凝土接触非线性和各种材料非线性的有限元模型,对隔板贯通节点进行了静力拉伸有限元分析,研究了节点的屈服机制,并在参数分析的基础上,提出了隔板与钢管协同受力的节点拉伸承载力计算公式,比较分析表明,节点承载力理论计算值与试验值吻合较好。
进行7个隔板贯通节点十字型足尺试件的低周反复加载试验,分析了各试件的破坏过程及特征,并对节点承载力、延性、耗能能力、刚度退化等抗震性能指标进行了比较分析。
研究结果表明,隔板贯通节点滞回曲线饱满,具有较强的耗能能力;钢梁翼缘与隔板的连接构造对节点的延性、耗能能力、刚度退化影响较大,圆弧倒角型节点和倒角放坡型节点比侧板加强型节点具有更好的抗震性能。
隔板的厚度、浇注孔径和钢管的宽厚比对梁端破坏节点的受力性能影响较小,但在试件中浇筑混凝土可以显著减小核心区的剪切变形,改善节点的抗震性能。
方钢管混凝土柱-H钢梁节点连接施工工法第一节引言方钢管混凝土柱与H钢梁的节点连接是钢结构施工中的关键环节，其连接质量直接影响到结构的安全性和可靠性。
本文详细阐述了方钢管混凝土柱与H钢梁节点连接的施工工法，包括施工准备、节点连接设计、施工步骤、施工质量控制等方面。
第二节施工准备1. 材料准备：根据设计要求，选择合适的方钢管、混凝土、H 钢梁等材料，并确保材料符合相关规范要求。
2. 施工工具准备：准备所需的施工工具，如电钻、扳手、螺丝刀等。
3. 施工人员培训：对施工人员进行技术培训，使其了解节点连接施工的工艺和质量要求。
第三节节点连接设计1. 结构设计：根据工程需求，设计合适的节点连接结构，确保连接的强度和稳定性。
2. 连接方式选择：根据方钢管混凝土柱和H钢梁的材质、尺寸等参数，选择合适的连接方式，如焊接、螺栓连接等。
第四节施工步骤1. 测量放线：对方钢管混凝土柱和H钢梁进行测量放线，确定连接位置和角度。
2. 预处理：对连接部位进行清理、打磨等预处理，确保连接表面的平整度和清洁度。
3. 连接安装：按照设计要求，进行节点连接的安装，包括焊接、螺栓连接等。
4. 连接检查：在连接过程中，随时检查连接质量，确保连接牢固、无松动现象。
5. 焊接施工：如果采用焊接方式进行连接，应根据焊接工艺要求，进行焊接施工，确保焊接质量。
6. 涂装施工：在节点连接施工完成后，进行涂装施工，防止连接部位生锈。
第五节施工质量控制1. 材料验收：对进入施工现场的材料进行验收，确保材料符合质量要求。
2. 施工过程监控：对施工过程进行全程监控，确保施工人员按照施工工艺进行操作。
3. 质量验收：在施工完成后，进行质量验收，确保节点连接的施工质量符合规范要求。
第六节安全措施1. 安全培训：对施工人员进行安全培训，使其了解施工过程中的安全注意事项。
2. 安全防护：施工现场设置安全防护设施，如安全警示标志、防护栏杆等。
3. 个人防护：施工人员佩戴安全帽、安全鞋、手套等个人防护用品，确保施工安全。
钢管混凝土柱与钢筋混凝土梁连接节点设计第2期2007年2月广东土木与建筑GUANGDONGARCHITECTURECIVILENGINEERING№FEB2O07钢管混凝土柱与钢筋混凝土梁连接节点设计黄斌(深圳市方佳建筑设计有限公司深圳518031)摘要:本文推荐一种钢管混凝土柱与钢筋混凝土粱节点做法,使钢管在节点区是连续的,节点刚性不受影响,粱可以可靠地传递内力,与其它节点做法相比,具有施工方便和节约材料的优点. 关键词:钢管混凝土柱;钢管混凝土叠合柱;钢管开穿梁钢筋小孔;梁柱节点构造1概述钢管混凝土柱使钢管与混凝土改变了各自本身的材料性质.共同成为一种新的复合材料.该结构形式以卓越的承载能力和变形能力.在工程中得到越来越多的应用.在此基础上近年又陆续有不少工程采用钢管混凝土叠合柱和钢管混凝土组合柱等由于工程中往往仅在框架柱中采用钢管混凝土.而框架梁则采用普通钢筋混凝土.故两者的连接节点成为工程中的难点之一目前常用的连接节点有钢牛腿法,双梁法,环梁法,钢管开大洞后补强法及纯钢筋混凝土节点法等.双梁法和环梁法对梁之间内力传递的可靠性有一定影响:钢管开大洞后补强法及纯钢筋混凝土节点法使得钢管在节点区不连续.难以保证节点原有的刚性:钢牛腿法对钢材消耗量大.现场焊接施工量大以上列举的连接节点均存在一定程度的不足.本文推荐一种在钢管上开穿钢筋小孔的连接节点. 通过模型试验为基础的理论分析.并经过多个工程实践的检验.证明它具有可靠和经济实用的优点2钢管开小孔连接节点的优点2.1钢管开小孔后对钢管截面削弱不大.梁钢筋穿过小孔后剩余的缝隙很小.钢管对管芯混凝土的约束力基本没减小.不影响钢管混凝土柱的承载能力和变形能力2.2梁钢筋直接穿过钢管后.梁可以可靠地传递内力.梁长范围内的刚度保持不变.结构受力分析与实际相同而钢牛腿法和钢管开大洞后补强法.在梁端范围内有相当长度的型钢.使得梁刚度发生急剧变化2.3在设置水平加强环和竖向短加劲肋补强后.钢管在节点区是连续的.节点刚性不受影响.满足"强节点弱构件"的要求2.4现场施工较方便.即使圆弧形的梁钢筋也可顺利穿过2.5节点补强所用材料比钢牛腿法和钢管开大洞法大幅减少.有利于降低造价3钢管开小孔的连接节点构造钢管开小孔的连接节点构造如图1.其要点如下: (1)钢管开小孔:小孔直径D=钢筋直径+10mm,水平间距为3D.垂直间距为2D.(2)在梁顶面和梁底面各设置1道钢管水平加强环.环板宽度若为钢管混凝土柱则取钢管直径的10%.钢管混凝土叠合柱则取65100mm.环板厚度=0.5t且≥16mm(t为钢管壁厚)(3)钢管竖向短加劲肋紧贴水平加强环设置.肋宽I---环板宽一15ram.肋厚=环厚,长200mm.布置在粱开孔部位的两侧和中间.(4)梁钢筋尽量采用直径较大的HRB400级钢筋.以减少钢管开孔数量.若是钢管混凝土叠合柱.则部分梁钢筋可以在钢筋混凝土柱区域内穿过梁底.亘堑.,一/忏=二』=士_』士}=;斗午件地I/llII建攀蟒强环图1钢筋穿钢管平,立面示意图29环肋2007年2月第2期黄斌:钢管混凝土柱与钢筋混凝土梁连接节点设计FEB200J7NO.24钢管开小孔的连接节点分析为进行钢管开小孑L后的分析研究.于1996年委托中国钢结构协会钢一混凝土组合结构协会进行了1:5模型的4组共9个试件模型试验.并通过多个工程实践得出以下主要结论:(1)钢管在轴压力作用下.钢管开小孑L后钢管对管芯混凝土的约束力略为减小.水平加强环将产生拉力.以弥补钢管横向紧箍力减小的不足.但水平加强环的拉力与钢管未开孑L时相差不大.其原因是钢管开孑L后对管芯混凝土约束力无明显减小. (2)由于钢管开小孑L后其截面被削弱.均匀布置的竖向短加劲肋可把钢管削弱截面中的内力分流传递.梁中间短肋和梁边短肋承担的内力基本相同,且为弹性工作(3)在节点处设置水平加强环和竖向短加劲肋后.与未开小孑L的钢管混凝土承载力比较.仅相差不足1%.且破坏均不发生在节点区.即开小孑L后不影响钢管混凝土柱的承载力.(4)节点四周的现浇混凝土梁板对节点的约束能力在模型试验中未加以考虑.现浇混凝土梁板对节点约束能力可以起到附加保证的作用.5工程实例『实例3]深圳诺德金融中心大厦:2003年10月完成施工图设计.钢筋混凝土框架一核心筒结构.结构高度192m.首层层高12m.15层及以下采用钢管混凝土组合框架柱.如图2c所示.『实例4]深圳香港中旅大厦:2006年7月完成施工图设计.钢筋混凝土框架一核心筒结构.结构高度152m.首层部分层高19.4m.4层及以下采用钢管混凝土组合框架柱.如图2d所示.6结束语6.1钢管按一定的构造要求开穿钢筋小孑L.对钢管截面损伤不大.梁钢筋直接穿过钢管.使得梁内力可以可靠地传递6.2适当设置水平加强环和竖向短加劲肋.不会降低钢管混凝土柱的承载能力和变形能力.可保证节点刚性.6-3该法的可靠性和可行性已被模型试验和工程实例所证实.可大幅节约梁柱节点钢材.且施工方便.参考文献[1]蔡绍怀.钢管混凝土结构的计算与应用[M].北京:中国建筑工业出版社.1989[2]钟善桐.钢管混凝土结构[M].哈尔滨:黑龙江科学技术出版社.1994[3]CECS28:90钢管混凝土结构设计与施工规程[S][4]深圳市邮电局工程RC梁钢筋穿过钢管混凝土柱对管柱『实例1]深圳邮电信息枢纽大厦:1996年10月承载力影响的试完成施工图设计.钢筋混凝土框架一核心筒结构.结验[M].中国钢结构高度199m.23层及以下采用钢管混凝土框架柱.构协会钢一混凝土部分框架梁为圆弧形.如图2a所示.组合结构协会,1997『实例2]深圳招商银行大厦:1998年5月完成[5]CECS188:2005施工图设计.钢筋混凝土框架一核心筒结构.结构高钢管混凝土叠合柱度237m.采用矩形钢管混凝土组合柱,型钢混凝土结构技术规程[s]柱及钢管混凝土柱.如图2b所示.30(b)深圳招商银行大厦(c)深圳诺德金融中心大厦图2钢管开小孔连接节点工程实例的结构平面布置图(a)深圳邮电信息枢纽大厦■口口■■■■口口口口口口(d)深圳香港中旅大厦。
钢筋混凝土工程施工工艺梁柱节点的设计与施工方法钢筋混凝土结构是现代建筑中常用的结构形式之一，其稳定性和承载能力主要依赖于梁柱节点的设计和施工。
本文将介绍钢筋混凝土工程施工中梁柱节点的设计原则、常用的节点构造及施工方法。
一、梁柱节点的设计原则梁柱节点作为钢筋混凝土结构中的重要组成部分，其设计应符合以下原则：1. 强度原则：梁柱节点应能承受复杂的受力状态，包括弯矩、剪力和轴力等。
因此，在节点设计中应充分考虑这些力的作用，确保节点的强度和稳定性。
2. 刚度原则：梁柱节点应具有足够的刚度，以保持结构的整体稳定性，避免梁柱节点位移过大，影响结构的正常工作。
3. 破坏机理原则：梁柱节点的设计应考虑其破坏机理，避免出现脆性破坏，提高节点的韧性和延性。
4. 施工可行性原则：梁柱节点的设计应充分考虑工程施工的可行性，避免出现施工难度大、操作繁琐等情况。
二、常用的梁柱节点构造在钢筋混凝土工程中，常用的梁柱节点构造包括剪力墙节点、钢筋混凝土柱节顶梁节点和框架节点等。
1. 剪力墙节点剪力墙节点是一种广泛应用于高层建筑中的节点形式。
其主要特点是通过设置剪力墙来承担结构的水平承载能力，在节点处形成刚性连接。
剪力墙节点的施工方法一般包括：墙体施工、钢筋绑扎、混凝土浇筑和节点的养护等。
2. 钢筋混凝土柱节顶梁节点钢筋混凝土柱节顶梁节点常用于横梁与柱子相交的部位。
其设计原则是通过适当的钢筋配置和构造措施来提高节点的刚度和强度，并保证节点在承受剪力时不发生破坏。
钢筋混凝土柱节顶梁节点的施工方法包括：预制节点构件加工、节点安装和焊接等。
3. 框架节点框架节点是钢筋混凝土结构中常用的节点形式之一，其特点是通过设置框架梁和框架柱来形成节点。
框架节点的设计应充分考虑梁柱的受力特点，合理配置钢筋，确保节点的整体强度和刚度。
框架节点的施工方法一般包括：梁柱制作、预埋钢筋布置、浇筑混凝土和节点养护等。
三、梁柱节点的施工方法梁柱节点的施工方法主要包括以下几个方面：1. 钢筋绑扎：梁柱节点的施工首先需要进行钢筋的绑扎工作，保证节点的钢筋配置符合设计要求。
钢筋混凝土柱与钢梁连接节点设计概述说明1. 引言1.1 概述钢筋混凝土柱与钢梁连接节点设计是建筑结构中的重要环节。
连接节点的设计质量直接关系到整体结构的稳定性和安全性。
随着建筑结构设计理论和技术的不断发展，钢筋混凝土柱与钢梁连接节点设计得到了越来越多的研究和关注。
本文将在综合分析现有研究成果的基础上，对钢筋混凝土柱与钢梁连接节点设计进行详细阐述，并提供相关的计算和验算方法。
1.2 文章结构本文将按照以下章节进行叙述：引言、钢筋混凝土柱与钢梁连接节点设计、材料选取和预制技术、参数计算和验算方法以及结论。
首先，在引言部分对本文进行概述说明，介绍该主题的背景及意义。
然后，在第二部分将讨论钢筋混凝土柱与钢梁连接节点设计时应考虑的要求以及合适的连接方式选择等内容。
第三部分将涉及材料选取要点、预制技术应用以及质量控制措施等相关内容。
第四部分将介绍参数计算和验算方法，包括结构参数计算要点、连接节点强度验算方法以及延性验算方法及要求等方面的内容。
最后，在结论部分对本文进行总结，并给出设计建议和展望未来工作方向。
1.3 目的本文旨在全面阐述钢筋混凝土柱与钢梁连接节点设计的相关原理、方法和技术，并提供实用的计算和验算方法。
通过本文的研究成果，可以为工程设计人员提供参考，帮助他们更好地进行钢筋混凝土柱与钢梁连接节点设计，从而提高建筑结构的稳定性和安全性。
此外，本文还将展望未来在该领域的研究方向，为进一步推动该领域的发展提供建设性意见。
2. 钢筋混凝土柱与钢梁连接节点设计：2.1 节点设计要求：钢筋混凝土柱与钢梁连接节点的设计是为了确保结构的整体稳定性和力学性能。
在节点设计中，需要考虑以下要求：- 强度要求：节点应具有足够的强度和刚度来承载并传递荷载，并保证连接处不会出现破坏或失效。
- 延性要求：节点在受到外部荷载作用时应具有一定的延性，使其能够发生塑性变形，并能够吸收和分散能量，从而提高结构的抗震性能。
- 安全性要求：节点设计应满足相关建筑规范和标准的安全性指标，以确保建筑物在正常使用和地震等灾害情况下的安全。

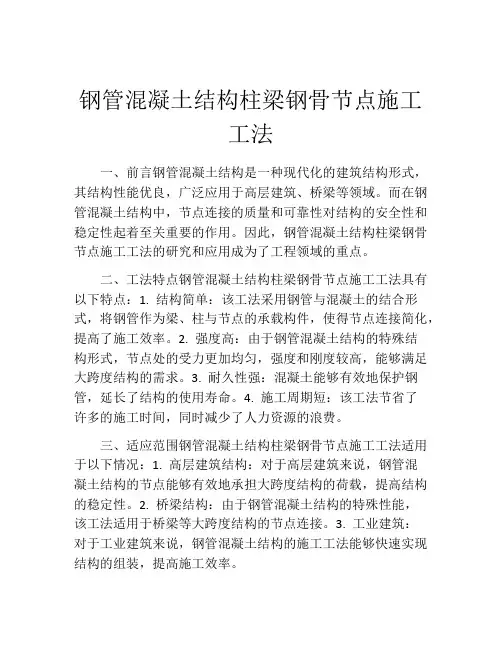

钢管混凝土结构柱梁钢骨节点施工工法一、前言钢管混凝土结构是一种现代化的建筑结构形式，其结构性能优良，广泛应用于高层建筑、桥梁等领域。
而在钢管混凝土结构中，节点连接的质量和可靠性对结构的安全性和稳定性起着至关重要的作用。
因此，钢管混凝土结构柱梁钢骨节点施工工法的研究和应用成为了工程领域的重点。
二、工法特点钢管混凝土结构柱梁钢骨节点施工工法具有以下特点：1. 结构简单：该工法采用钢管与混凝土的结合形式，将钢管作为梁、柱与节点的承载构件，使得节点连接简化，提高了施工效率。
2. 强度高：由于钢管混凝土结构的特殊结构形式，节点处的受力更加均匀，强度和刚度较高，能够满足大跨度结构的需求。
3. 耐久性强：混凝土能够有效地保护钢管，延长了结构的使用寿命。
4. 施工周期短：该工法节省了许多的施工时间，同时减少了人力资源的浪费。
三、适应范围钢管混凝土结构柱梁钢骨节点施工工法适用于以下情况：1. 高层建筑结构：对于高层建筑来说，钢管混凝土结构的节点能够有效地承担大跨度结构的荷载，提高结构的稳定性。
2. 桥梁结构：由于钢管混凝土结构的特殊性能，该工法适用于桥梁等大跨度结构的节点连接。
3. 工业建筑：对于工业建筑来说，钢管混凝土结构的施工工法能够快速实现结构的组装，提高施工效率。
四、工艺原理钢管混凝土结构柱梁钢骨节点施工工法的实际应用是基于以下技术措施和原理：1. 钢管与混凝土的结合优势：钢管与混凝土的结合形式能够克服传统节点连接中易发生的松动和力学失效问题，使得节点连接更加牢固和可靠。
2. 钢管与混凝土的协同工作：钢管与混凝土通过预紧力进行紧密组合，充分发挥各自的优势，提高了节点连接的承载力和抗震性能。
五、施工工艺钢管混凝土结构柱梁钢骨节点施工工法的施工过程可以分为以下阶段：1. 材料准备：准备好各种材料，包括钢管、梁、柱等。
2. 钢管制作：根据设计要求，将钢管进行切割、清洁和防锈处理。
3. 预拼装：将钢管与梁、柱进行预拼装，调整各个构件之间的位置和角度。
矩形钢管混凝土柱与钢梁的连接节点
在实际设计中，矩形钢管混凝土柱与钢梁的连接节点可以采用
多种形式，如角钢连接、钢板连接、焊接连接等。
每种连接形式都
有其适用的场合和特点。
例如，角钢连接适用于较小荷载和较小变
形要求的情况，而钢板连接则适用于大荷载和大变形要求的情况。
此外，还可以考虑使用预制连接件，以提高连接节点的施工效率和
质量。
在实际应用中，设计人员需要根据具体工程的要求和条件，结
合相关规范和标准，对矩形钢管混凝土柱与钢梁的连接节点进行合
理设计。
同时，还需要进行相关的结构分析和计算，以验证连接节
点的承载能力和抗震性能是否满足设计要求。
最后，在施工过程中，需要严格按照设计要求和施工规范进行施工，确保连接节点的质量
和安全性。
总之，矩形钢管混凝土柱与钢梁的连接节点设计涉及多个方面，需要综合考虑结构的承载能力、抗震性能和施工方便性等因素，以
确保连接节点的安全可靠和施工效率。
方钢管混凝土柱-H钢梁节点连接施工工法方钢管混凝土柱-H钢梁节点连接施工工法一、前言方钢管混凝土柱-H钢梁节点连接施工工法是一种常用的结构连接工法，广泛应用于建筑工程中。
该工法的特点在于能够有效地提高节点的强度和刚度，同时具有施工简便、经济实用等优点。
本文将详细介绍该工法的工艺特点、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例，以期为读者提供参考和指导。
二、工法特点方钢管混凝土柱-H钢梁节点连接施工工法具有以下几个显著特点：1. 强度高：采用方钢管混凝土柱与H钢梁相连接的方式，能够提高节点的强度和刚度，增加结构的承载能力。
2. 施工简便：该工法施工工序简单明了，操作方便，不需要过多的专业技能，适用于大规模施工。
3. 节约材料：通过钢管与混凝土的组合，可以减少使用混凝土的量，从而降低了工程成本，并且节约了施工时间。
4. 经济实用：方钢管混凝土柱与H钢梁连接工法的成本相对较低，适用于各种规模的工程项目，具有广泛的适用范围。
三、适应范围方钢管混凝土柱-H钢梁节点连接施工工法适用于高层建筑、桥梁、厂房等多种工程项目中。
尤其适用于需要强节点连接的结构，例如吊杆节点、支座节点等。
四、工艺原理该施工工法基于以下原理：通过方钢管与混凝土的组合，利用混凝土的抗压强度和钢材的抗拉强度，形成一种强度高、承载力大的节点连接方式。
具体的施工工艺包括以下几个步骤：1. 节点设计与材料准备：根据实际工程需求，设计节点连接方式，并准备所需的方钢管、H钢梁、钢筋、混凝土等材料。
2. 钢筋加工与焊接：根据节点连接方式，对所需的钢筋进行加工和焊接，保证节点连接的牢固性和稳定性。
3. 方钢管安装：将预先加工好的方钢管安装到相应的位置，并进行调整，确保与H钢梁的连接对齐。
4. 浇筑混凝土：在方钢管内倒入混凝土，注意填充均匀，并使用振动器进行密实处理，以确保混凝土的质量和密实度。
5. 养护与检验：进行适当的养护，确保混凝土的强度和稳定性。
混凝土柱实腹钢梁单层厂房在STS中的实现柱采用混凝土柱，屋面体形采用轻钢体系，屋面梁采用实腹式钢梁，这类结构体系在近几年国内的实际应用中较常见。
由于混凝土柱与屋面钢梁的连接处较难达到刚接连接，因此梁柱的连接一般采用铰接连接形式，而一般门式刚架结构中边柱与梁的连接均采用刚接连接形式，由于连接形式的不同，致使这种体系单榀刚架的受力截然不同于一般的门式刚架，设计的时候就不能简单的把门式刚架的钢柱替换为混凝土柱。
采用这种结构形式通常是因为厂房的防火（防腐）等级较高，而钢柱在防火防腐方面是很不理想的，所以一般采用混凝土排架，但业主为了节约成本，屋面就采用轻钢体系，钢梁来代替混凝土梁。
大部分情况是原来设计采用混凝土排架，混凝土柱浇筑了一部分，业主要采用钢梁来代替混凝土梁，这时候，边刚架柱还可以考虑刚接，具体形式为：在混凝土柱头设一段钢柱，钢柱与混凝土柱的连接类似外包柱脚，混凝土柱作为钢柱的嵌固端。
这样钢柱与钢梁即可以采用普通门式刚架节点连接，整体模型可以按门式刚架规范计算（混凝土柱按混凝土规范计算），屋面梁的挠度等控制参数可以按《CECS102：2002》来控制了。
不过这种节点较少采用，建模可以按普通门式刚架操作，就不赘述了。
这种体系中节点的连接形式一般为混凝土柱柱底刚接，柱头与钢梁铰接，多跨情况下的混凝土柱与钢梁的连接采用钢梁连续，混凝土柱铰接于钢梁底部的方法。
这类结构已经超出门刚的使用范围了，结构类型应该选“单层钢结构厂房”，如果为抗震地区且计算地震作用，STS程序会自动按照抗震规范第九章单层钢结构厂房中的规定进行控制；混凝土柱按照混凝土结构设计规范进行设计，满足混凝土设计规范相应要求，钢梁应满足钢结构设计规范相关要求。
当屋面梁采用变截面H型钢梁是，屋面梁的承载力验算应按照门式刚架规程进行验算，以考虑轴力的影响与变截面的稳定验算，但局部稳定应满足钢结构设计规范、抗震规范的要求，挠度控制可以考虑轻型屋面体系对挠度的不敏感，可以较钢结构设计规范中的L/400放宽。
峰”,此级配在实践中常常引起混合料软弱性状,这种性状在施工时使混合料难以压实,在使用寿命期,其抗永久变形能力的减弱已得到验证[5];级配2的粗集料含量大,有利于粗集料之间互相嵌挤锁结,形成一定程度的空间骨架结构,可以有效提高沥青混合料在行车荷载作用下抵抗塑性变形的能力,并能在一定程度上形成嵌挤结构,混合料受冻收缩时,粗集料之间的骨架结构会提供较大的内摩阻力,能在一定程度上抵抗收缩应力,减小收缩应力对混合料造成的损失,改善沥青混合料的冻融稳定性。
4 结语(1) 贝雷法对沥青混合料划分粗细集料尺寸有了新的认识,使设计者对于混合料的骨架嵌挤结构有了进一步的认识,避免了以往仅凭经验或是有关标准选择级配的局限。
(2) 通过对两种级配的路用性能分析,用贝雷法检验非贝雷法设计的级配时,计算C A、FA C、FA F参数可以验证级配的合理性。
(3) 贝雷法仅限于级配范围,结合马歇尔设计法或Superpave设计法确定最佳沥青用量,在进行相关的路用性能,这样才能设计出各项路用性能良好的热拌沥青混合料。
参考文献[1] 屈波1贝雷法在粗级配沥青混合料设计中的应用[J]1公路与汽运,2008,(5):81-821[2] W illiam R V,W illiam J P,Samuel H C1Bailey method for gradationselection in H M A m ixture design[R]1T ransportation Research Circular Number E-C044,20021[3] 黄伟,李威1贝雷法级配的设计探索[J]1山西建筑,2008,(5):195-1961[4] 郝培文1应用贝雷法进行级配组成设计的关键技术[J]1长安大学学报,2004,(11):4-51[5] 贾渝,曹荣吉,李本京1高性能沥青路面(Superpave)基础参考手册[M]1北京:人民交通出版社,20051[收稿日期] 2009-09-14[作者简介] 李 伟(1984-),男,内蒙古赤峰人,硕士,研究方向:路基路面工程。
钢管混凝土柱与钢筋混凝土梁的连接节点及其施工方法范本一：一、引言1.1 目的和范围1.2 文档结构二、钢管混凝土柱与钢筋混凝土梁的连接节点介绍2.1 节点的作用2.2 节点的分类2.2.1 传力节点2.2.2 刚性节点2.2.3 连接节点2.3 节点参数要求2.3.1 承载力要求2.3.2 刚度要求三、常用的连接节点形式3.1 套筒式连接节点3.2 焊接式连接节点3.3 螺栓式连接节点3.4 内嵌式连接节点四、套筒式连接节点的施工方法4.1 施工工艺流程4.2 构造预留孔洞4.3 安装套筒4.4 浇筑混凝土4.5 后续处理五、焊接式连接节点的施工方法5.1 施工准备5.1.1 材料准备5.1.2 工具准备5.2 薄板切割及制备工作5.3 焊接前的准备工作5.4 焊接操作步骤5.5 焊接质量控制六、螺栓式连接节点的施工方法6.1 螺栓的选取与准备6.2 柱子和梁的准备工作6.3 螺栓安装6.4 扭矩拧紧螺栓6.5 后续处理七、内嵌式连接节点的施工方法7.1 用于柱子的内嵌式连接节点 7.2 用于梁的内嵌式连接节点 7.3 施工工艺流程7.4 后续处理八、附件8.1 施工图纸8.2 结构计算书8.3 产品说明书九、法律名词及注释9.1 土建法律名词9.2 结构工程法律名词9.3 焊接法律名词9.4 混凝土法律名词------------------------------------------------------------------------------范本二：一、引言1.1 目的和范围1.2 文档结构二、钢管混凝土柱与钢筋混凝土梁的连接节点介绍2.1 节点的作用2.2 节点的分类2.2.1 直接连接节点2.2.2 筒束连接节点2.2.3 钢板剪力连接节点2.3 节点参数要求2.3.1 承载力要求2.3.2 刚度要求三、直接连接节点的施工方法3.1 施工准备3.1.1 材料准备3.1.2 工具准备3.2 钢管柱准备工作3.3 钢梁准备工作3.4 连接材料选取与安装 3.5 混凝土浇筑3.6 后续处理四、筒束连接节点的施工方法4.1 施工准备4.1.1 材料准备4.1.2 工具准备4.2 钢管柱准备工作4.3 钢梁准备工作4.4 连接材料选取与安装4.5 筒束制作及电焊施工4.6 混凝土浇筑4.7 后续处理五、钢板剪力连接节点的施工方法5.1 施工准备5.1.1 材料准备5.1.2 工具准备5.2 钢板准备5.3 钢柱准备5.4 连接材料选取与安装5.5 钢板剪力连接施工5.6 混凝土浇筑5.7 后续处理六、附件6.1 结构设计图纸6.2 施工计划书6.3 材料清单七、法律名词及注释7.1 土建法律名词7.2 结构工程法律名词 7.3 施工法律名词7.4 混凝土施工法律名词。
