毕业论文《Carrousel氧化沟城镇污水处理厂的设计》

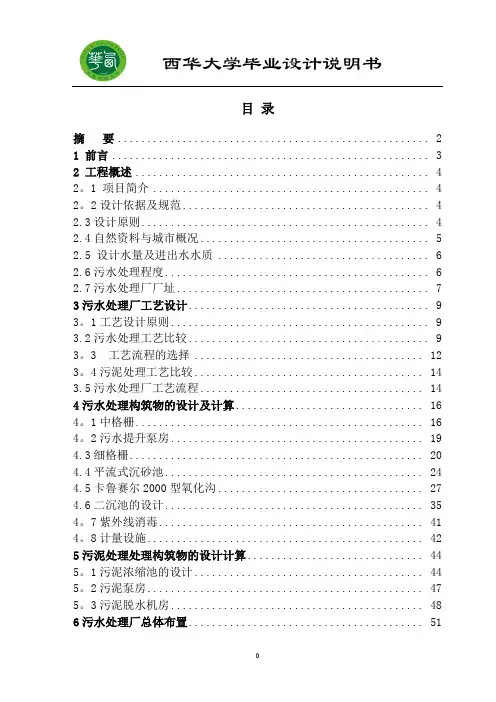

目录摘要 (2)1 前言 (3)2 工程概述 (4)2。

1 项目简介 (4)2。

2设计依据及规范 (4)2.3设计原则 (4)2.4自然资料与城市概况 (5)2.5 设计水量及进出水水质 (6)2.6污水处理程度 (6)2.7污水处理厂厂址 (7)3污水处理厂工艺设计 (9)3。

1工艺设计原则 (9)3.2污水处理工艺比较 (9)3。

3 工艺流程的选择 (12)3。

4污泥处理工艺比较 (14)3.5污水处理厂工艺流程 (14)4污水处理构筑物的设计及计算 (16)4。

1中格栅 (16)4。

2污水提升泵房 (19)4.3细格栅 (20)4.4平流式沉砂池 (24)4.5卡鲁赛尔2000型氧化沟 (27)4.6二沉池的设计 (35)4。

7紫外线消毒 (41)4。

8计量设施 (42)5污泥处理处理构筑物的设计计算 (44)5。

1污泥浓缩池的设计 (44)5。

2污泥泵房 (47)5。

3污泥脱水机房 (48)6污水处理厂总体布置 (51)6.1污水处理厂平面布置 (51)6。

2污水处理厂高程布置 (52)7污水处理厂劳动定员 (1)7.1生产组织 (1)7。

2劳动定员 (1)7。

3人员培训 (1)8污水处理厂工程技术经济分析 (2)8。

1工程概算 (2)8。

2污水处理成本 (2)9环境保护、建筑防火和职业安全防护 (4)9.1环境保护 (4)9.2建筑防火 (5)9。

3职业安全防护 (5)10 结论 (5)总结与体会 (6)致谢 (7)摘要近年来，随着崇州市城区的不断发展，城市生活污水产生量急剧增加。

该市拟于崇州市崇阳镇徐渡村兴建崇州城市生活污水处理厂，污水厂总设计规模40000m3/d，一期工程为20000m3/d及40000m3/d的配套设施，采用卡鲁赛尔2000氧化沟工艺。

Carrousel2000氧化沟系统是在普通Carrousel氧化沟前增加了一个厌氧区和缺氧区（又称前反硝化区）而形成的一个具有良好除磷脱氮效果的污水处理工艺，它综合了A/O法和氧化沟法的优点，完成有机污染物去除、硝化反硝化脱氮和除磷。

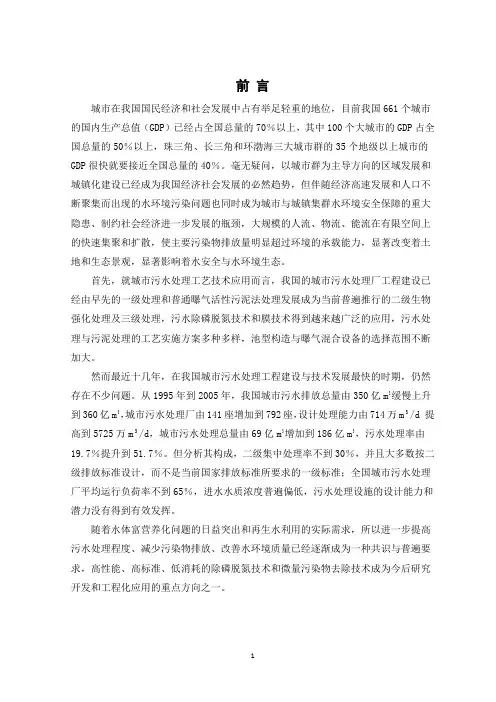

前言城市在我国国民经济和社会发展中占有举足轻重的地位，目前我国661个城市的国内生产总值（GDP）已经占全国总量的70％以上，其中100个大城市的GDP占全国总量的50％以上，珠三角、长三角和环渤海三大城市群的35个地级以上城市的GDP很快就要接近全国总量的40％。

毫无疑问，以城市群为主导方向的区域发展和城镇化建设已经成为我国经济社会发展的必然趋势，但伴随经济高速发展和人口不断聚集而出现的水环境污染问题也同时成为城市与城镇集群水环境安全保障的重大隐患、制约社会经济进一步发展的瓶颈，大规模的人流、物流、能流在有限空间上的快速集聚和扩散，使主要污染物排放量明显超过环境的承载能力，显著改变着土地和生态景观，显著影响着水安全与水环境生态。

首先，就城市污水处理工艺技术应用而言，我国的城市污水处理厂工程建设已经由早先的一级处理和普通曝气活性污泥法处理发展成为当前普遍推行的二级生物强化处理及三级处理，污水除磷脱氮技术和膜技术得到越来越广泛的应用，污水处理与污泥处理的工艺实施方案多种多样，池型构造与曝气混合设备的选择范围不断加大。

然而最近十几年，在我国城市污水处理工程建设与技术发展最快的时期，仍然存在不少问题。

从1995年到2005年，我国城市污水排放总量由350亿m3缓慢上升到360亿m3，城市污水处理厂由141座增加到792座，设计处理能力由714万m3/d 提高到5725万m3/d，城市污水处理总量由69亿m3增加到186亿m3，污水处理率由19.7％提升到51.7％。

但分析其构成，二级集中处理率不到30％，并且大多数按二级排放标准设计，而不是当前国家排放标准所要求的一级标准；全国城市污水处理厂平均运行负荷率不到65％，进水水质浓度普遍偏低，污水处理设施的设计能力和潜力没有得到有效发挥。

随着水体富营养化问题的日益突出和再生水利用的实际需求，所以进一步提高污水处理程度、减少污染物排放、改善水环境质量已经逐渐成为一种共识与普遍要求，高性能、高标准、低消耗的除磷脱氮技术和微量污染物去除技术成为今后研究开发和工程化应用的重点方向之一。

卡罗塞尔氧化沟工艺污水处理厂设计方案1 设计概述1.1 设计依据及设计任务1.1.1 设计题目卡罗塞尔氧化沟工艺污水处理厂设计1.1.2设计原始资料《环境工程专业》毕业设计任务书（一）排水体制：完全分流制（二）污水量1.城市设计人口 38万人，居住建筑设有室给排水卫生设备和淋浴设备。

2.城市公共建筑污水量按城市生活污水量的30％计。

3.工业污水量为28000m3／d，其中包括工业企业部生活淋浴污水。

4.城市混合污水变化系数：日变化系数K日＝1.15，总变化系数KZ＝1.35。

（三）水质：1.当地环保局监测工业废水的水质为：BOD5＝290mg/L COD＝560mg/L SS＝230mg/LTN＝44mg/L NH3-N=28mg/L TP＝4.5mg/LPH＝7～82.城市生活污水水质：COD＝380mg/L NH3-N=35mg/L TN＝40mg/L TP＝3.6mg/L（四）出水水质污水处理厂出水水质参考《城镇污水处理厂污染物排放标准》（GB18918-2002）中的一级B标准，因此确定本污水厂出水水质控制为：CODCr ≤60mg/L SS≤20mg/L BOD5≤20mg/LTN＝20mg/L NH-N=8（15）mg/L TP≤1mg/L3城市污水经处理后，30%作为城市景观环境用水，用于湖泊水源水。

出水水质应执行《景观环境用水的再生水水质指标(GB/T 18921-2002)》要求。

（五）气象资料l、气温：年平均气温12.30℃，夏季平均气温30℃，极端最高气温30℃，冬季最高气温-8℃，极端最低气温-18.3℃。

2、风向风速：主导风向夏季为南风，冬季为北风，最大风速20m/s（六）水体资料河流最高水位55.0m（五十年一遇洪水位）正常水位 53.9 m ，最低水位53.00，河底高程51.5m（七）厂区地面平坦，厂区设计地面标高为59.5 m，（八）污水处理厂进水干管数据污水管进厂管底标高52.6m，管径1400mm 充满度0.85m1.1.3设计容和要求1.通过阅读中外文文献，调查研究并收集有关资料，确定合适的污水、污泥及中水处理工艺流程，进行各个构筑物的水利计算。

氧化沟处理法城市污水处理厂毕业设计一、引言城市污水处理是保障人们生活环境和促进经济发展的重要环节，而氧化沟是污水处理中常用的一种方式，具有占地面积小、处理效果好等优点。

本毕业设计以氧化沟处理法为主要研究对象，对城市污水处理厂进行设计和实验，旨在深入分析氧化沟处理法的性能和应用价值。

二、设计概述本设计主要研究对象是一座规模适中的城市污水处理厂，其处理能力为每天5000m³。

设计方案采用氧化沟法，包括预处理、进水、曝气、污泥回流、出水等几个环节，其中预处理采用普通筛网、调节池和沉砂池等方式，实现初步过滤、中水处理和固液分离等功能；进水环节采用压力输送方式进行处理，确保各种杂质完全混合；曝气设备采用中低速回转式曝气机和屏障曝气器进行处理；污泥回流环节则采用空气浮选机回流污泥，确保杂质分离和分层效果更加显著，并可在此基础上再次回收回流污泥。

最后，出水环节则采用浮选方法进行净化处理，确保出水符合要求。

三、设计过程1. 污水水质分析在设计城市污水处理厂的时候，首先需要根据实际情况对污水水质进行分析，以明确处理设备的具体配置和工艺流程的设计。

经过检测，该城市污水处理厂的COD浓度为250mg/L，BOD浓度为150mg/L，总氮浓度为25mg/L，总磷浓度为3mg/L，过硫酸盐浓度为1mg/L。

2. 设计处理设备根据上述水质指标，配合氧化沟法的特点和优势，设计出相应的处理设备。

为确保处理效果，需要采用多级曝气方式，包括初级和中级曝气、高级污泥回流和空气浮选池等设备。

处理设备的设计方案如下：1）普通筛网：采用3mm孔径的普通筛网进行初步过滤，确保污水中大颗粒杂质的有效去除；2）调节池：将进水进行中水处理，达到水量调节和固液分离等效果，有效降低COD、SS等污染物的浓度；3）沉砂池：采用中速旋转桶进行曝气处理，可以有效去除泥沙和其他大颗粒沉淀物；4）曝气池：由中低速回转式曝气机和屏障曝气器组成，从而达到对污水废水的细化氧化处理，确保COD和BOD的有效减少；5）污泥回流池：采用空气浮选机对污泥回流，确保污泥的分离和分层效果更加显著，可在此基础上再次回收回流污泥；6）出水浮选池：采用浮选方式进行净化处理，达到出水效果符合要求；四、实验研究为了验证设计方案的准确性和有效性，本研究采用实验方法对城市污水处理厂进行模拟处理。

毕业设计（卡罗赛氧化沟,AO工艺）目录第1篇污水厂设计说明书 (2)第1章总论 (2)第2章总体设计 (4)第３章一级处理 (10)第4章二级处理 (12)第5章污泥处理 (14)第6章其他设计 (15)第7章污水处理厂总体布置 (16)第2篇污水厂设计计算书 (19)第8章水质水量计算 (19)第9章一级处理 (20)第10章二级处理 (28)第11章水厂高程计算 (53)致谢 (55)参考资料 (56)第1篇污水厂设计说明书第1章总论1.1、设计任务及要求1.1.1、设计目的通过本次污水处理厂的设计，培养和锻炼应用理论知识解决工程实际问题的能力。

1.1.2、设计任务1、确定城市污水处理厂厂址；2、污水处理程度的计算；3、工艺流程的选择，要求做出最少两套方案，进行技术经济比较，推出最佳方案；4、工艺构筑物及附属设备的工艺设计计算，并在计算书上绘制污水处理工艺有关的一系列草图；5、进行污水处理厂各构筑物、建筑物以及各种管渠等总体布置（含水线、泥线，附计算草图）；6、工程概预算。

1.1.3、设计成果1、设计说明书与计算书各一份；2、设计图纸5—6张（至少有两张铅笔绘图，其余为CAD绘图）；（1）污水处理厂平面布置图（1：200—1：500）（2）污水处理厂流程高程布置图（纵向1：50—1：100，横向1：100—1：200）（3）污水处理构筑物详图（至少包括两个处理构筑物，其中至少一张达施工图深度）1.1.4、设计要求应说明污水处理厂的工艺流程，以及选择污水处理构筑物形式的简单理由，尤其池）及污水处理厂污泥处置构筑物（浓缩池、消化池等）的全部主要尺寸。

在计算中，应列出所采用的全部计算公式，同时应对所采取的计算数据的选择加以说明并注明其资料来源。

所计算之构筑物及设备，皆应绘出相应的计算草图。

根据对污水处理厂的总平面布置和高程系统及设计中的独到之处作深入的阐述。

应详细地计算出污水处理厂中污水处理构筑物（格栅、初沉池、缺氧池、曝气池、二沉池、接触污水处理厂规模，列出污水处理厂人员编制数目，并初拟污水处理厂附属建筑物的占地面积等。

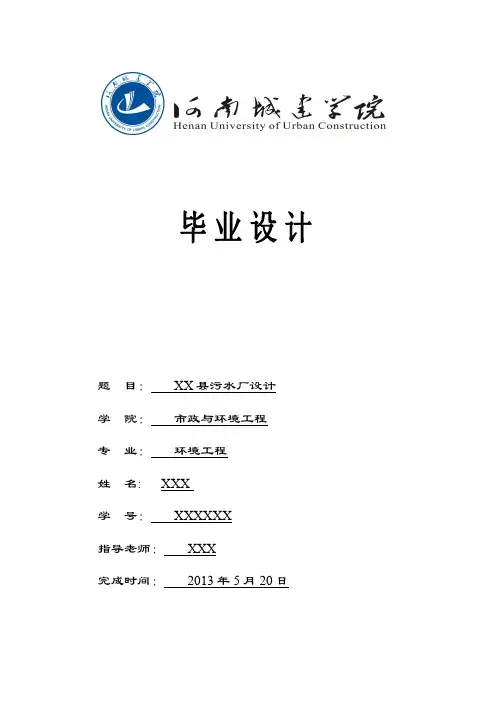

毕业设计题目：XX县污水厂设计学院：市政与环境工程专业：环境工程姓名:XXX学号：XXXXXX指导老师：XXX完成时间：2013年5月20日摘要当今，随着经济的快速发展，人民生活水平的不断提高，环境污染日趋严重，加大城市生活污水治理力度势在必行。

现拟建一座鲁山县污水处理厂，处理规模为35000m3/d，设计出水水质执行《城镇污水处理厂污染物排放标准》GB18918-2002二级标准。

根据对其水质、水量的综合分析，对其采用卡鲁塞尔（Carrousel）氧化沟[1]进行处理。

本设计包含污水处理工艺流程的确定，工艺流程中各单体的计算，施工图纸的绘制等。

本工程的实施将显著改善受纳水体水质，同时间接产生经济效益，促进经济可持续发展。

关键字：污水处理厂，Carrousel氧化沟工艺，设计AbstractNowadays,with the rapid economic development and the people's living standard improved,environmental pollution is more serious.So it is both inevitable and necessary to develop the urban sewage treatment.Now,a Sewage treatment plant will be planed to build in Lu Shan city.Treatment scale of Sewage is35000m3/d.The effluent quality carries out secondary standards from pollutant emission standards of urban sewage treatment plant—GB18918-2002.According to the water quality and quantity,the comprehensive analysis of the use of the Carrousel oxidation ditch process.This design contains the identification,each monomer process of calculation, construction drawings drawing etc.The implementation of this project will significantly improve the water quality of receiving water,and indirect economic benefits and promote sustainable economic development.Keywords:sewage treatment plant,Carrousel oxidation ditch process,design目录摘要 (II)Abstract (III)目录 (IV)1绪论 (1)1.1设计的目的及意义 (1)1.2设计指导思想 (1)1.3设计的内容 (1)1.4国内外发展概况 (2)1.5设计依据及原则 (2)1.5.1设计依据 (2)1.5.2设计原则 (2)1.6设计规模与水质指标 (3)1.6.1设计规模 (3)1.6.2水质指标 (3)2污水处理厂工艺方案 (5)2.1设计原始资料 (5)2.2气象及水文资料 (5)2.3厂址选择 (5)2.4污水厂处理流程的选择 (6)2.4.1确定处理流程的原则 (6)2.4.2污水处理流程的选择 (7)2.4.3工艺流程的比较 (8)2.4.4工艺流程的选择 (12)3污水处理厂设计说明书 (13)3.1污水厂的设计规模 (13)3.1.1污水总变化系数 (13)3.1.2最大时流量 (13)3.2处理程度的计算 (13)3.2.1污水中COD的去除率 (13)3.2.2处理水中非溶解性BOD5的去除率 (14)3.2.3SS的去除率 (14)3.2.4总氮的去除率 (14)3.2.5磷酸盐的去除率 (14)3.3污水处理构筑物设计 (15)3.3.1中格栅和提升泵房（两者合建在一起） (15)3.3.2细格栅和沉沙池 (16)3.3.3厌氧池和氧化沟 (17)3.3.4二沉池 (17)3.3.5接触消毒池 (18)3.4污泥处理构筑物的设计计算 (19)3.4.1污泥泵房 (19)3.4.2污泥浓缩池 (20)3.5污水厂平面、高程布置 (20)3.5.1平面布置 (20)3.5.2管线布置 (21)3.5.3高程布置 (21)4污水处理厂设计计算书 (22)4.1污水处理构筑物设计计算 (22)4.1.1泵前中格栅 (22)4.1.2污水提升泵房 (24)4.1.3泵后细格栅 (25)4.1.4沉砂池 (27)4.1.5厌氧池 (29)4.1.6氧化沟 (30)4.1.7二沉池 (35)4.1.8接触消毒池与加氯间 (39)4.2污泥处理构筑物设计计算 (40)4.2.1回流污泥泵房 (40)4.2.2剩余污泥泵房 (41)4.2.3污泥浓缩池 (42)4.2.4贮泥池及污泥泵 (44)4.3高程计算 (45)4.3.1水头损失计算 (45)4.3.2高程确定 (46)5投资估算 (44)5.1第一部分费用 (44)5.2第二部分费用 (44)5.3第三部分费用 (44)5.4工程总投资 (45)6劳动定员 (46)7成本核算 (47)总结 (48)参考文献 (49)致谢 (50)附录 (51)1绪论1.1设计的目的及意义毕业设计是总结在校期间学习成果，完成工程技术人才基本技能训练的一个重要环节；毕业设计是我们在毕业前的综合训练阶段，是学习、深化和拓展综合教学的重要过程；是我们对学习、研究与实践的全面总结，是培养我们综合素质和工作实践的重要方法。

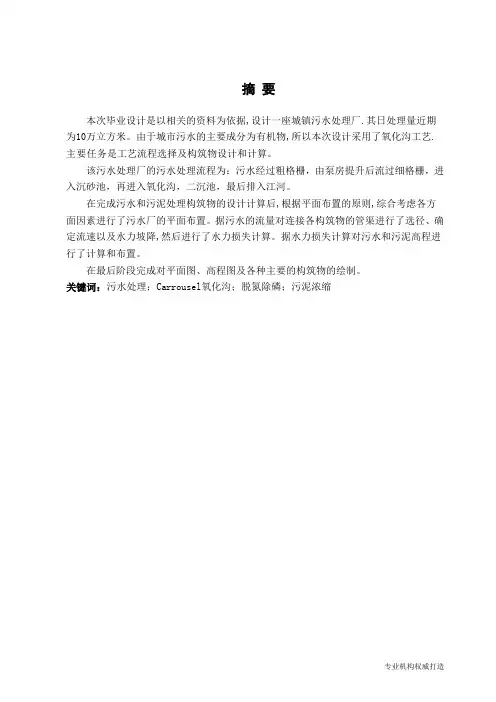

摘要本次毕业设计是以相关的资料为依据,设计一座城镇污水处理厂.其日处理量近期为10万立方米。

由于城市污水的主要成分为有机物,所以本次设计采用了氧化沟工艺. 主要任务是工艺流程选择及构筑物设计和计算。

该污水处理厂的污水处理流程为：污水经过粗格栅，由泵房提升后流过细格栅，进入沉砂池，再进入氧化沟，二沉池，最后排入江河。

在完成污水和污泥处理构筑物的设计计算后,根据平面布置的原则,综合考虑各方面因素进行了污水厂的平面布置。

据污水的流量对连接各构筑物的管渠进行了选径、确定流速以及水力坡降,然后进行了水力损失计算。

据水力损失计算对污水和污泥高程进行了计算和布置。

在最后阶段完成对平面图、高程图及各种主要的构筑物的绘制。

关键词：污水处理；Carrousel氧化沟；脱氮除磷；污泥浓缩AbstractThis graduation project is take the related material as the basis, designs a town sewage treatment plant. Its day process load in the near future will be 100,000 cubic meters. Because the city sewage principal constituent is an organic matter, therefore this design has used the oxidation ditch craft. The main task is the selections of process flow and the designs and calculation constructions used in process flow.The process of the sewage treatment plant: sewage come across the coarse grille, sewage was lifted up by pump and flow by thin- case- bar , and then it enters the laminar flow sand pool, oxidation ditch, secondary sedimentation tank, finally The water falls out through a pipe a long way out to river.After finishing calculation of design, according to principle of laying, consider the factors synthetically to confirm the place of the sewage factory. According to flow volume of sewage we can select the foot-path , confirm the velocity of flow and water conservancy slope , then calculate water conservancy losses.In the end, Floor plan, profile in elevation and the other mainly structures drawing must finished.Key words：water treatment; Carrousel oxidation ditch; Phosphorus Sewage and Nitrogen; Sludge concentratio目录目录摘要 (1)Abstract (2)第一章设计概论 (5)1.1设计依据和设计任务 (5)1.1.1 原始依据 (5)1.1.2 设计内容和要求 (5)1.1.3 设计目的 (6)1.2进出水水质 (6)第二章工艺流程的确定 (7)2.1 城市污水处理发展和现状 (7)2.1.1 目前存在的问题 (7)2.1.2 今后的发展趋势 (8)2.2 污水生物处理方法比较 (8)2.3 工艺流程的确定 (13)2.3.1 工艺流程 (13)2.3.2 污水处理部分 (14)2.3.2 污泥处理部分 (15)2.4物料衡算 (17)第三章污水处理系统 (18)3.1 粗格栅 (18)3.2 污水提升泵房 (20)3.3 细格栅 (21)3.4 沉砂池 (22)3.5均质池 (24)3.6 氧化沟 (25)3.7 配水井 (30)3.8 二沉池 (31)3.9 接触消毒池 (33)3.10 加氯间 (34)3.11 污泥回流泵房 (34)第四章污泥处理系统 (36)4.1 设计参数 (36)4.2 污泥浓缩池 (36)4.3贮泥池 (38)4.4 污泥稳定 (39)4.5 脱水机房 (39)4.6 污泥的最终处置 (40)4.7 附属构建筑物 (40)4.8 主要构建筑物和设备一览表 (40)第五章污水处理厂总体布置 (43)5.1 污水厂厂址选择 (43)5.2污水厂平面布置 (43)5.3 污水厂高程布置 (44)第六章运行与管理 (47)6.1生产组织 (47)6.2 劳动定员 (47)6.3人员培训 (47)第七章工程技术经济分析 (48)7.1土建费用及主要设备材料费用 (48)7.2 运行费用计算 (49)7.3 工资福利开支 (49)7.4 生产用水水费开支 (50)7.5污泥外运费用 (50)7.6 维护维修费 (50)7.7 管理费用 (50)7.8 运行成本核算 (50)第八章环境保护、建筑防火和职业安全防护 (51)8.1 环境保护 (51)8.2 建筑防火 (51)8.3 职业安全防护 (51)结语 (52)致谢 (53)参考文献 (54)第一章设计概论第一章设计概论1.1设计依据和设计任务1.1.1 原始依据1.设计题目: Carrousel氧化沟城镇污水处理厂的设计2.设计基础资料：原始数据:Q=100000m3/d进水水质：BOD5=190mg/l CODcr =380mg/lSS=238mg/l NH3-N=49mg/lTP=4.9 mg/l出水水质：BOD5≤20mg/l COD≤40mg/lSS≤20mg/l NH3-N≤10mg/lTP=0.5 mg/l1.1.2 设计内容和要求a)根据以上水量水质条件和设计资料，设计二级污水处理厂一座。

卡鲁塞尔2000型氧化沟的工艺设计及运行摘要：某污水处理厂采用Carrousel2000氧化沟工艺，处理来自城区的市政生活污水。

介绍了主要处理单元的工艺设计参数、工艺调试过程及项目运行状况。

针对工程调试及试运行的实际效果，探讨了污水处理厂调试运行过程中应注意的一些问题。

关键词：Carrousel2000氧化沟工艺；调试；试运行；工艺流程；设计参数引言水污染是一个全球性的环境问题。

中国是一个水资源较为短缺的国家，缺水问题目前在我国的多个城市都多有出现，在这样的局面下，水污染问题又加剧了水环境形势的恶化。

而作为环保节能减排的主要手段之一，活性污泥法成为当前各城市污水的治理的主要手段之一。

活性污泥法运行管理主要工艺控制指标有:污泥沉降比(SV30)、曝气池混合液浓度(MLSS)、污泥回流量、曝气池溶解氧量(DO)、食微比(F/M)、剩余污泥排放量等等。

而COD和氨氮作为污水处理厂减排的主要指标性参数，其达标排放是污水处理运行管理中的重中之重。

一、污水厂概况某污水厂分两期建成，一期于2009年投产运行，设计规模为4×104m3/d;二期于2012年投产运行，设计规模为4×104m3/d。

两期都采用Carrousel2000型氧化沟工艺，氧化沟前设厌氧池，以达到脱氮除磷的目的。

二、工艺流程及主要设计参数（一）、工艺流程及说明污水处理厂的主要工艺流程如图1所示。

从市政管道收集来的生活污水经中间提升泵站抽提至污水处理厂粗格栅渠，污水经粗格栅去除其中较粗、较大的垃圾和漂浮物，随后经提升泵抽提至细格栅渠，污水经细格栅滤去较小的悬浮物及软性垃圾，并在旋流沉砂池搅拌器的作用下，去除较重的砂粒等无机物质。

经预处理后的污水先流入氧化沟前端的选择池，与回流的大量高浓度活性污泥在池内混合，细菌在此经选择后与污水一同流入厌氧池。

在厌氧池推流器的推流搅拌作用下，回流污泥中的残留硝态氮在缺氧和10％~30％碳源的条件下完成反硝化反应，为以后的绝氧区（前置反硝化区）创造绝氧条件。

目录第1章绪论 (1)1.1 概述 (1)1.1.1 目的和意义 (1)1.1.2 设计内容 (1)1.2 设计原始资料 (2)1.2.1 城市概况： (2)1.2.2自然条件 (3)1.2.3 其它资料： (4)第2章管网设计 (6)第3章城市污水处理厂设计计算 (7)3.1 城市污水水量水质计算 (7)3.1.1污水水量水质计算 (7)3.2 城市污水处理工艺流程的确定 (9)3.2.1 国内城市污水处理工艺的比较和选用 (9)3.2.2 本设计处理工艺的确定 (10)3.3 污水处理构筑物的设计与计算 (12)3.3.1 总泵站 (12)3.3.2 细格栅 (17)3.3.3 沉砂池 (20)3.3.4 氧化沟 (24)3.3.5 二次沉淀池 (27)3.3.6 二沉池集配水井 (31)3.3.7 消毒接触池 (32)3.3.8 计量设备 (35)3.4 污泥处理构筑物的设计与计算 (36)3.4.1 污泥浓缩 (36)3.4.2 污泥脱水 (37)第4章城市污水处理厂的布置 (38)4.1 污水厂的平面布置 (38)4.1.1 各处理单元构筑物的平面布置 (38)14.1.2 管道及渠道的平面布置 (38)4.1.3 附属建筑物 (39)4.2 污水厂的高程布置 (40)4.2.1 污水的高程布置 (40)4.2.2 污泥的高程布置 (41)4.3 土建与公共工程 (41)4.3.1 土建工程 (41)4.3.2 公共工程 (42)第5章污水处理厂投资估算与劳动定员 (44)5.1 投资估算 (44)5.1.1 估算范围 (44)5.1.2 编制依据 (44)5.1.3 投资估算 (44)5.2 劳动定员 (44)5.2.1 生产组织 (44)5.2.2 劳动定员 (46)5.2.3 人员培训 (46)致谢 (47)参考文献 (48)附录1 污水高程计算表 (50)附录2 污泥高程计算表 (53)2第1章绪论1.1概述随着科学技术的不断发展，环境问题越来越受到人们的普遍关注，为保护环境，解决城市排水对水体的污染以保护自然环境、自然生态系统，保证人民的健康，这就需要建立有效的污水处理设施以解决这一问题，这不仅对现存的污染状况予以有效的治理，而且对将来工、农业的发展以及人民群众健康水平的提高都有极为重要的意义，因此，城市排水问题的合理解决必将带来重大的社会效益。

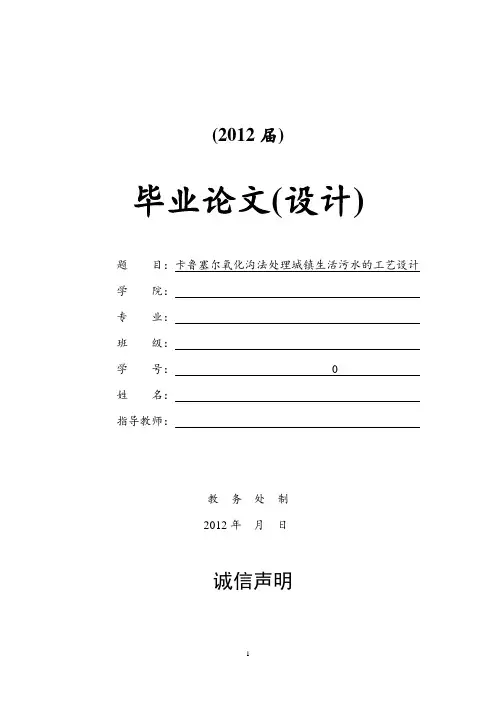

(2012届)毕业论文(设计)题目：卡鲁塞尔氧化沟法处理城镇生活污水的工艺设计学院：专业：班级：学号：0姓名：指导教师：教务处制2012年月日诚信声明我声明，所呈交的论文(设计)是本人在老师指导下进行的研究工作及取得的研究结果。

据我查证，除了文中特别加以标注和致谢的地方外，论文(设计)中不包括其他人已经发表或撰写过的研究成果，也不包含为获得本校或其他教育机构的学位或证书而使用过的材料。

我承诺，论文(设计)中的所有内容均真实、可信。

论文(设计)作者签名：签名日期: 年月日授权声明学院有权保留送交论文(设计)的原件，允许论文(设计)被查阅和借阅，学校可以公布论文(设计)的全部或部分内容，可以影印、缩印或其他复制手段保存论文(设计)，学校必须严格按照授权对论文(设计)进行处理，不得超越授权对论文(设计)进行任意处理。

论文(设计)作者签名：签名日期: 年月摘要:本文采用卡鲁塞尔氧化沟工艺对生活污水进行处理，设计进水水量为50000吨/天，COD 为300mg/L，BOD为200mg/L，SS为260mg/L，TN(以N计)为30mg/L，TP(以P计)为5mg/L。

设计主要工艺流程为格栅、沉砂池、氧化沟、二沉池、污泥浓缩池等，并根据设计参数对其主要构筑物进行设计计算，并绘制了工艺流程图、平面布置图、高程图和主要构筑物图。

结果表明：经过该工艺处理后，COD的去除率是80%，BOD的去除率是90%，SS的去除率是92.3%，TN的去除率是50%，出水可达到国家《城镇污水处理厂污染物排放标准》GB18918-2002中的一级标准中的B标准。

工程总投资13820.8万元，运行费用1548.86万元/年，折合吨水成本为0.85元/吨。

该工艺具有脱氮除磷效果好，运行简单，费用低廉等特点，具有广阔的市场经济价值和环境保护效益。

关键词:生活污水氧化沟设计Abstract: In this paper, it's primarily about the Carrousel oxidation ditch process dealing with the sewage. The influent water designed is 50,000 tons/day, COD is 300 mg/L, BOD is 200 mg/L, SS is 260 mg/L, TN (N) is 30mg/L, and TP (P) is 5mg/L. The process includes the grille, grit chamber, oxidation ditch, secondary settling tank and sludge thickener. And calculate the size of its main structures in accordance with the design parameters. Then draw a flow chart, floor plan, elevation drawings, and the main structures as well. The results showed that: after this process, the removal ratios of COD is 80%, the removal ratios of BOD is 90%, the removal ratios of SS is 92.3%, the removal ratios of TN is 50%,when the effluent can reach a standard B of primary standard in The National Urban Sewage Treatment Plant Emission Standards (GB18918-2002). The total investment is 13820.8 million yuan, the operating cost is 1548.86 million yuan every year, and is equivalent to the water cost--0.85 yuan/ton. This process has a good processing effect in nitrogen and phosphorus removal, simple operation, low-cost, a wide market economic value and environmental benefits.Keywords: Sewage Oxidation ditch Design目录摘要........................................................................................................................... 错误！未定义书签。

城镇生活污水厂处理工艺设计方案摘要本次大赛设计是以相关的资料为依据设计一座城镇生活污水处理厂其日处理量为20000 m3/dm由于城市污水的主要成分为有机物所以本次设计采用了改良型氧化沟工艺氧化沟又称循环曝气池类似活性污泥的延时曝气法近年来我国中小城市污水处理厂采用这一工艺较多氧化沟目前常用的有卡鲁塞尔氧化沟、奥贝尔氧化沟、三沟及双沟等交替式氧化沟等几种形式其中以前两种更为常用氧化沟的共同特点是污水在循环水池中流动曝气方式主要采用表曝方式（近年来也有鼓风曝气方式的氧化沟也被称作氧化沟池型的普曝结合了氧化沟及微孔曝气的优点）改良型氧化沟不设初沉池处理设施大大简化氧化沟具有传统活性污泥法的特点有机物去除率高也具有脱氮除磷的功能改良型氧化沟这种高效、简单的特点适合大、中、小型污水处理改良型氧化沟内缓慢流动时大量有机物被去除处理后的水达到国家规定的二级排放标准允许直接排放入河流和湖泊或用于m处理后的活性污泥经脱水后可被用作肥料本次设计在构想中充分考虑了环境效益与经济效益之间的联系尽量最大限度使两者协调关键词：改良型氧化沟活性污泥脱氮除磷环境效益目录前言 3第一篇设计说明书 3一、污水厂的设计规模及进出水水质 3二、处理程度的计算 3三、城市污水处理设计 41、工艺流程的比较 42、工艺流程的选择 6四、污水处理构筑物的设计说明71、粗格栅的设计 72、集水井和提升泵房 83、细格栅84、沉砂池95、氧化沟96、二沉池107、接触消毒池10五、污泥处理构筑物的设计计算111、污泥泵房 112、排泥泵房 113、污泥浓缩池114、贮泥池及提升泵125、脱水间12六、污水厂平面、高程布置121、平面布置 122、管道布置 123、高程布置 13第二篇污水厂设计计算书13七、污水处理构筑物设计131、粗格栅的设计 132、集水井与提升泵房 153、细格栅的设计 164、平流沉砂池的设计 185、氧化沟的设计 206、二沉池的设计 257、接触消毒池与加氯间的设计 27八、污泥处理构筑物设计281、污泥泵房 282、排泥泵房 293、污泥浓缩池294、贮泥池及提升泵315、脱水间32九、高程计算321、选用管道 322、管道计算 333、污水厂的高程布置方法 364、各构筑物高程确定 36十、经济分析371、估算范围及编制依据372、固定资产投资估算 372.2设备投资383、运行费用计算393.2.2 工资福利开支393.2.3 生产用水水费开支393.2.4 运费393.2.5 维护维修费393.2.6 管理费用393.2.7 运行成本核算39结论40参考文献40致谢41前言水是人类生产、生活中不可缺少的组成部分在各个领域内发挥着重要的作用但水是不可再生资源随着人类文明的进步、社会的发展、工农业生产水平的提高人类对水资源的污染、破坏确日益严重水危机威胁着地球水污染的防治已进入人类的日程安排对污水进行排放前的处理即是控制污染源以达到从根本上防止水体污染的目的本方案的设计对象广州市从化区近年来随着该市工农业的发展及人民生活水平的不断提高城市生活污水量和工业废水量也相应的大幅度增加为保障人民的身体健康提高生活质量城市排水问题的解决也日益迫切本设计即进行污水处理厂的初步设计完成污水泵站、污水及污泥处理的方案选择、技术经济分析、工艺设计及部分施工图设计等本设计的处理对象为城镇生活污水主要污染质为悬浮固体（即ss）及溶解和胶体状态的有机污染物（即BOD）因此采用活性污泥法具体的工艺流程为：进水－中格栅－集水井－细格栅－平流沉砂池－氧化沟－二沉池－接触池－出水；二沉池剩余污泥－提升泵－浓缩池－贮泥池－脱水－干泥外运第一篇设计说明书一、污水厂的设计规模及进出水水质参赛的内容为城镇城镇生活污水处理工程原水设计水量为20000 m3/d根据中华人民共和国《环境保护法》、《水污染防治法》、广东省《水污染物排放限值》DB44/26-2001小区污水处理站的出水就近排入沙溪水库根据排放水功能区域划分需达到《地表水环境质量标准》（GB3838-2002）III类水质标准经过处理后出水水质要求达到广东省《水污染物排放限值》（DB44/26-2001）中第二时段一级标准进出水水质如表1所示：表1项目类别CODCrBOD5SSNH4-N动植物油TPPH进水水质250150200402556~8出水水质90206010100.56~9去除率86.66%70%75%60%90%---二、处理程度的计算1、的去除率为:2、的去除率为:3、 SS的去除率为:4、 NH4-N的去除率为:5、动植物油的去除率为:6、 TP的去除率为:三、城市污水处理设计1、工艺流程的比较城镇污水处理厂的设计方案要考虑有效去除和氨氮污水处理量不大一般宜采用氧化沟工艺和SBR工艺1.1 SBR法其工艺流程：其工作原理如下：（1）流入工序：污水注入注满后进行反应方向有单纯注水曝气缓速搅拌三种（2）曝气反应工序：当污水注满后即开始曝气操作这是最重要的工序根据污水处理的目的脱氮应进行相应的处理工作（3）沉淀工序：使混合液泥水分离相当于二沉池（4）排放工序：排除曝气沉淀后产生的上清液作为处理水排放一直到最低水位在反应器残留一部分污泥作为种泥（5）待机工序：处理水排放后反应器处于停滞状态等待一个周期其工艺特点是：（1）大多数条件下无设置调节池的必要（2） SVI值较低易于沉淀一般情况下不会产生污泥膨胀（3）通过对运行方式的调节进行脱氮除磷反应（4）自动化程度较高（5）得当时处理效果优于连续式（6）单方投资较少（7）占地规模大处理水量较小1.2氧化沟法其工作流程：其工作原理如下：氧化沟一般呈环形沟渠式污水在沟渠内作环形流动利用独特的水力流动特点在沟渠转弯处设曝气装置在曝气池上方为厌氧段下方则为好氧段从而产生富氧区和缺氧区可以进行硝化和反硝化取得脱氮的效果同时氧化沟法泥龄较长可以存活时代时间较长的微生物进行特别的反应如脱氮除磷其工作特点：（1）液态上介于完全混合与推流之间有利于活性污泥的适于生物凝聚作用（2）对水量水温的变化有较强的适应性处理水量较大（3）污泥龄较长一般长达15~30天（4）污泥产量低且多已达到稳定（5）自动化程度较高便于管理（6）占地面积大运行费用低脱氮效果还可以进一步提高因为脱氮效果的好坏很大一部分决定于内循环要提高脱氮效果还可以进一步提高脱氮效果势必要增加内循环量而氧化沟的内循环量从政论上说可以不受限制因而具有更大的脱氮能力氧化沟法自问世以来应用普遍技术资料丰富中、小型城市污水处理厂的优选工艺是氧化沟和SBR它们的共同特点是：（1）去除有机物效率很高有的还能脱氮、除磷或既脱氮又除磷而且处理设施十分简单管理非常方便是目前国际上公认的高效、简化的污水处理工艺也是世界各国中小型城市污水处理厂的优选工艺（2）在10×104 m3/d规模以下氧化沟和SBR法的基建费用明显低于常规活性污泥法、A/O和A2/O法；对于规模为(5～10)×104 m3/d的污水厂氧化沟与SBR法的基建费用通常要低10%～15%规模越小两者差距越大这对缺少资金建污水厂的中小城市很有吸引力即使在10×104 m3/d规模以下氧化沟和SBR法的电耗和年运营费用仍高于常规活性污泥法但如果与基建费用一起来比较基建费加上20年的运营费总计还是比常规活性污泥法低些规模越小低得越多规模越大差距越小当规模为10×104 m3/d时两类工艺的总费用大致相当因此对于中小型污水厂采用氧化沟与SBR法在经济上是有利的（3）氧化沟与SBR工艺通常都不设初沉池和污泥消化池整个处理单元比常规活性污泥法少50%以上操作管理大大简化这对于技术力量相对较弱、管理水平相对较低的中小型污水处理厂很合适（4）氧化沟和SBR工艺的设备基本上实现了国产化在质量上能满足工艺要求价格比国外设备便宜好几倍而且也省去了申请外汇进口设备的种种麻烦（5）氧化沟和SBR工艺的抗冲击负荷能力比常规活性污泥法好得多这对于水质、水量变化剧烈的中小型污水厂很有利氧化沟和SBR工艺有上述很多共同特点也有各自的特点和适用性在选定方案时需要仔细分析（1）从基建投资看SBR工艺是合建式一般情况下征地费和土建费较氧化沟低而设备费较氧化沟高总造价的高低则要视具体情况决定a.地价高对氧化沟不利b.进水BOD浓度高反应容积与沉淀容积的比值高对氧化沟有利；BOD浓度低反应容积与沉淀容积的比值低对SBR有利（2）从运营费用看SBR工艺通常用鼓风曝气氧化沟工艺通常用机械曝气一般说来在供氧量相同的情况下鼓风曝气比机械曝气省电；第二方面SBR工艺是合建式不用污泥回流(有的少量回流)氧化沟工艺是分建式要大量回流电耗较大；第三方面SBR工艺是变水位运行增大了进水提升泵站的扬程综合考虑通常氧化沟工艺的电耗要比SBR工艺大些运营费要高些（3）氧化沟工艺是连续运行不要求自动控制只是在要求节能时用自动控制；SBR工艺是周期间歇运行各个工序转换频繁需要自动控制（4）SBR工艺是静态沉淀氧化沟工艺是动态沉淀因而SBR的沉淀效率更高出水水质更好2、工艺流程的选择综上所述任何一种方法都可以达到降磷除氮的效果且出水水质良好但相对而言SBR设计过程复杂维护要求高运行对自动控制依赖性强；氧化沟工艺虽然基建一次性投资较大但是后期运行费用低易于操作管理基于对设计的研究污水处理厂的工艺流程要在达到所要求的处理程度的前提下污水处理各单元有机组合以满足污水处理的要求综合各方面该城市的污水≥0.3可生化性较强日处理量为20000为中小型污水处理厂的规模综合考虑经济技术等方面的因素本次设计采用氧化沟是适的四、污水处理构筑物的设计说明1、粗格栅的设计粗格栅用以截留污水中的较大悬浮物或者漂浮物以减轻后续处理物的负荷用以去除可能堵塞水泵机组驻管道阀门的较粗大的悬浮物并保证后续处理设施的正常运行的装置格栅的设计应该满足以下要求：a) 水泵处理系统前格栅栅条间隙应符合：人工清渣 25～40mm机械清渣16～25mm最大间隙40mm；b) 在大型污水处理厂或泵站前原大型格栅（每日栅渣量＞0.2m3）一般应采用机械清渣c) 格栅倾角一般用45°～75°机械格栅倾角一般60°～70°d) 通过格栅的水头损失一般采用0.08～0.15me) 过栅流速一般为0.6~1.0m/s设计参数：栅条宽度b=20mm 、格栅安装角度α=60°. 栅前水深h=0.4m.过栅流速 =0.9m/s 栅条的间隙数n=45.格栅宽度B=1.34m 栅后槽总高度H=0.802m栅槽总长度L=2.8m 水头损失0.103m 每日栅渣量W=1.0设计中的各参数均按规范规定的数值来取2、集水井和提升泵房设计集水池为矩形其尺寸为长A=3m宽B=4m高H=5m池容为70同时为减少滞流和涡流可将集水池的四角设置成内圆角并应设置相应的冲洗或清泥设施提升泵的说明:(1) 泵房进水角度不大于45°(2) 相邻两机组突出部分的间距以及机组突出部分与墙壁的间距应保证水泵轴或电动机转子再检修时能够拆卸并不得小于0.8米如电动机容量大于55KW时则不得小于1m作为主要通道宽度不得小于1.2m(3) 水泵为自罐式提升泵采用ZWL型直联自吸式排污泵型号流量m3/h扬程m功率kw转速r/min效率%汽蚀余量m自吸高度m自吸时间min/m重量kgZWL250-420-204208551450616.04.52.510203、细格栅细格栅的设计与粗格栅相似设计参数：栅条宽度b=10mm 格栅安装角度α=60°栅前水深h=0.4m 过栅流速 =0.9m栅条的间隙数n=90（设计两组格栅每组格栅间隙数为n=45条）格栅宽度B=1.98m 栅后槽总高度H=0.96m栅槽总长度L=2.89m 水头损失0.25m每日栅渣量W=2.04、沉砂池沉砂池的作用是去除污水中将比重较大的颗粒去除其工作原理是以重力分离为基础故应将沉砂池的进水流速控制在只能使比重较大的无机颗粒下沉而有机悬浮颗粒则随水流带走沉砂池设计中必须按照下列原则：（1）城市污水厂一般设置沉砂池座数或分隔数应不小于2座并按并联运行原则考虑（2）设计流量应该按分期建设考虑：* 当污水自流进入时应该按照每期的最大设计流量计算* 当污水用提升泵送入时应该按照每期工作水泵的最大组合流量* 合流制处理系统中应按降雨时的设计流量计算（3）沉砂池去除的砂粒杂质是以比重为2.65粒径为0.2以上的颗粒为主（4）城镇污水的沉砂量可按每105m3污水沉砂量为30 m3计算其含水率为60%容量为1500kg/ m3（5）贮砂斗容积应按两日沉砂量计算贮砂斗池壁与水平面的倾角不应小于55°排砂管直径不应小于0.3m（6）沉砂斗的超高不宜小于0.3m（7）除砂一般采用机械方法当采用重力排砂时沉砂池和晒砂厂应尽量靠近以缩短排砂管的长度设计参数：采用平流沉砂池具有处理效果好结构简单的特点分两格沉砂池长度L=7.5m 池总宽度B=2m有效水深h2=0.69m 贮泥斗容积0.31沉砂斗斗底宽b1=0.5m 斗高=0.45m斗壁与水平面的倾角为55°斗部上口宽=1.13m：沉砂池总高度H=1.36m5、氧化沟本设计采用的是卡鲁赛尔2000（Carrousel）氧化沟是二级处理的主要构筑物是活性污泥的反应器经氧化沟后水质得到大大改善设计参数：设计两组氧化沟四廊道式好氧池容积=10593 缺氧池的容积=2648.25有效水深H=4.5m 单池沟道宽：B=6m单沟道直线段长=38.5m 缺氧沟沟长单沟道直线长（包括分割处弯道折算为直线段）为=15.83m（取16m）给水系统：通过池底放置的给水管在池底布置成六边形再加上中心共七个供水口利用倒置喇叭口可以均化水流减少对膜式曝气管的冲刷尽可能的提高膜式曝气管的使用寿命排水系统：利用双边溢流堰在边池沉淀完毕出水闸门开启污水通过溢流堰进行泥水分离澄清液通过池内的排水渠排到接触消毒池在排水完毕后出水闸门关闭曝气系统：采用表面机械曝气HDS400调速型倒伞形叶轮表面曝气机排泥系统：采用轨道式吸泥机由于池体为氧化沟其边沟完成沉淀阶段后转变为缺氧池因此其回流污泥速度快避免了污泥的膨胀6、二沉池该沉淀池采用中心进水周边出水的辐流式沉淀池采用刮泥机进行刮泥设计2座辐流式二沉池设计参数：设计进水量（单个沉淀池）Qmax=15000m3/d =0.17m3/s表面负荷q=1.2 m3/ m2.h 水力停留时间（沉淀时间）：t=2h堰负荷1.42沉淀池直径（取26m）有效水深h1=qt=1.22=2.4m二沉池总高度 H=5.07m 污泥区所需存泥容积7、接触消毒池城市污水经过一级或者二级处理以后水质改善细菌含量也大幅度减少但其绝对值仍很可观并有存在病原菌的可能因此污水排入水体前应进行消毒采用紫外线消毒系统设计参数：流量Q=20000 =231.5 （设计一座）BOD5=20mg/L紫外透光率（UVT）65%均悬浮颗粒尺寸 um出水粪大肠菌群数个/L五、污泥处理构筑物的设计计算1、污泥泵房二沉池活性污泥由吸泥管吸入由池中心落泥管及排泥管排入池外套筒阀井中然后由管道输送至回流泵房其他污泥由刮泥板刮入污泥井中再由排泥管排入剩余污泥泵房集泥井中选用LXB-900螺旋泵3台（2用1备）单台提升能力为480提升高度为2.0m－2.5m电动机转速n=48r/min功率N=55kW回流污泥泵房占地面积：10m×5m2、排泥泵房二沉池产生的剩余活性污泥及其它处理构筑物排出污泥由地下管道自流入集泥井污泥浓缩池中剩余污泥泵（地下式）将其提升至脱水间.处理厂设一座剩余污泥泵房（两座二沉池共用）剩余污泥泵选两台2用1备单泵流量Q>2Qw/2＝5.56m3/h选用1PN污水泥浆泵Q=7.2-16m3/hH=12-14m功率N=3kw剩余污泥泵房占地面积L×B=4m×3m集泥井占地面积3、污泥浓缩池采用两座幅流式圆形重力连续式污泥浓缩池用带栅条的刮泥机刮泥采用静压排泥剩余污泥泵房将污泥送至浓缩池设计规定：（1）进泥含水率：当为初次污泥时其含水率一般为95%~97%；当为剩余污泥时其含水率为99.2%~99.6%（2）污泥固体负荷：负荷当为初次污泥时污泥固体负荷宜采用80~120当为剩余污泥时污泥固体负荷宜为30~60（3）浓缩时间不宜小于12h但也不要超过24h（4）有效水深一般为4m最低不小于3m设计参数：每座污泥总流量=1334.4采用两座进泥浓度为10 污泥含水率=99.0%浓缩后含水率=96.0% 污泥固体负荷=45污泥浓缩时间T=13h 贮泥时间t=4h浓缩池直径（取6.2m）水力负荷有效水深h1=2.39m（取2.4m）浓缩池总高度H=4.36m 4、贮泥池及提升泵设计参数：设贮泥池1座进泥量＝2×33.36＝66.72 贮泥时间T=12h贮泥池尺寸（将贮泥池设计为正方形形）=3.6×3.6×3.6污泥提升泵将贮泥池的污泥提升至污泥脱水间选用1PH污泥泵两台一用一备单台流量Q=7.2~16扬程H=12~14m功率N=3kw泵房平面尺寸L×B=4×3m5、脱水间脱水机房尺寸(10×10)m2泥饼外运填埋六、污水厂平面、高程布置1、平面布置各处理构筑物是污水处理厂的主体构筑物在对它们进行平面布置时应根据各构筑物的功能和水力要求结合当地地形地质条件确定它们在厂区的平面布置应考虑：（1）贯通连接各构筑物之间的管道应直通应避免迂回曲折造成管道不便（2）土方量做到基本平衡避免劣质土壤地段（3）在各处理构筑物之间应保持一定的间距以满足施工要求一般间距要求5~10m如有特殊要求构筑物其间距应按有关规定执行（4）各处理构筑物之间在平面上应尽量紧凑以减少占地面积2、管道布置（1）应设置超越管当出现故障时可直接排入水体（2）厂区内还应有给水管生活水管雨水管线辅助建筑物：污水处理厂的辅助构筑物有泵房办公室集中控制室变电所储蓄间其建筑面积按具体情况而定辅助构筑物之间往返距离应短而方便安全变电所应设于耗氧量大的构筑物附近化验室影射机器间和污泥干化场以保证良好的工作条件化验室应与处理构筑物之间保持适当距离并应位于处理构筑物夏季主风向所在的上风中处在污水厂内主干道应尽量成环方便运输3、高程布置为了降低运行费用便于维护管理污水在流动方向上的流动应按重力自流考虑为宜厂内高程布置的主要特点是先确定最大构筑物的地面标高然后根据水头损失通过水力计算递推出前后构筑物的各项控制标高根据氧化沟的设计水面标高推求各污水处理构筑物的水面标高根据和处理构筑物结构稳定确定处理构筑物的设计地面标高注：高程部分的具体计算见设计计算书第二篇污水厂设计计算书七、污水处理构筑物设计1、粗格栅的设计格栅是由一组平行的金属栅条制成斜置在污水流经的渠道上或水泵前集水井处用以截留污水中的大块悬浮杂质以免后续处理单元的水泵或构筑物造成损害设计流量Q=20000m3/d选取污水流量总变化系数Kz=1.5则：最大流量Qmax＝1.5×20000m3/d=30000m3/d＝0.347m3/s（1）栅条的间隙数n设栅前水深h=0.4m过栅流速为=0.9m粗格栅栅条宽度b=20mm格栅安装角度α=60°n= = 44.85（取n=45）（2）格栅宽度B设栅条宽度为S=0.01m==1.34m（3）进水渠道渐宽部分长度设进水渠宽=0.9m渐宽部分展开角=20°=0.60m（4）栅槽与出水渠道连接处的渐窄部分长度==0.3m（5）过栅水头损失设栅条为矩形断面取k=3（k为系数格栅受污物堵塞后水头损失增加的倍数一般k=3）；为阻力系数与栅条断面形状有关因栅条为矩形断面=2.42==0.102m（6）栅后槽总高度H取格栅前渠道超高栅前槽高0.4+0.3=0.7m栅后槽总高0.4+0.102+0.3=0.802m （7）栅槽总长度L=0.6+0.3+0.5+1.0+=2.8m（8）每日栅渣量W为单位体积污水栅渣量一般取0.1～0.01在此取0.05；为污水流量总变化系数查资料取1.5.=1.0当栅渣量大于0.2时宜采用机械清渣因此采用机械清渣（9）清渣设备选择GSC1500型旋转式格栅除污机一台型号有效栅宽W设备宽度W1沟渠宽度W2栅齿间隙(mm)栅网速度(m/min)卸渣高度H2格栅倾角a电机功率(KW)GSC15001500163017003-202.2用户自定60-80°1.5(10)计算草图2、集水井与提升泵房采用氧化沟工艺污水处理系统简单工艺管线可以充分优化故污水只考虑一次提升污水井提升后进入平流沉砂池然后自流通过氧化沟、二沉池及接触池最后又出水管排出设计流量Qmax＝1.5×20000m3/d=30000m3/d＝0.347m3/s 考虑取用4台潜水排污泵（三用一备）则每台泵流量为10000 m3/d提升泵采用ZWL型直联自吸式排污泵型号流量m3/h扬程m功率kw转速r/min效率%汽蚀余量m自吸高度m自吸时间min/m重量kgZWL250-420-204208551450616.04.52.51020根据设计规范集水池容积采用相当于一台泵的10min流量即设计集水池的有效水深为4m可将其设计为矩形其尺寸为3m×4m池高为5m则池容为70同时为减少滞流和涡流可将集水池的四角设置成内圆角并应设置相应的冲洗或清泥设施3、细格栅的设计设计流量Q=20000m3/d选取污水流量总变化系数Kz=1.5则：最大流量Qmax＝1.5×20000m3/d=30000m3/d＝0.347m3/s （1）栅条的间隙数n设栅前水深h=0.4m过栅流速为=0.9m/s格栅栅条宽度b=10mm格栅安装角度α=60°n= =89.7（取n=90）设计两组格栅每组格栅间隙数为n=45条（2）格栅宽度B设栅条宽度为s=0.01m==0.89mB= m（考虑中间隔墙厚0.2m）（3）进水渠道渐宽部分长度设进水渠宽=1.5m渐宽部分展开角=20°=0.66 m（4）栅槽与出水渠道连接处的渐窄部分长度==0.33m（5）过栅水头损失设栅条为矩形断面取k=3（k为系数格栅受污物堵塞后水头损失增加的倍数一般k=3）；为阻力系数与栅条断面形状有关因栅条为矩形断面=2.42==0.26m（6）栅后槽总高度H取格栅前渠道超高栅前槽高0.4+0.3=0.7m栅后槽总高度0.4+0.26+0.3=0.96m（7）栅槽总长度L=0.66+0.33+0.5+1.0+=2.89m（8）每日栅渣量W为单位体积污水栅渣量一般取0.1～0.01在此取0.10；为污水流量总变化系数查资料取1.4.=2.0当栅渣量大于0.2时宜采用机械清渣因此采用机械清渣（9）设备选型选择GSC1000型旋转式格栅除污机两台型号有效栅宽W设备宽度W1沟渠宽度W2栅齿间隙(mm)栅网速度(m/min)卸渣高度H2格栅倾角a电机功率(KW)GSC10001000113012003-202.2用户自定60-80°1.1(10)计算草图如下4、平流沉砂池的设计沉砂池的作用是去除污水中比重较大的无机颗粒如泥砂等一般设在初沉池之前或泵站、倒虹管前常见的沉砂池有平流式、曝气式、涡流式和多尔沉砂池等本设计采用平流式沉砂池其由入流渠、出流渠、闸板、水流部分及沉砂斗组成它具有截留无极颗粒效果较好、工作稳定、造价简单、排沉砂较方便等优点（1）沉砂池长度L取设计流速v=0.25m/s最大流速时水力停留时间t=30s则L=vt=0.25×30=7.5m（2）水流断面面积A最大流量Qmax=0.347m3/s（设计1组采用2个分格）则A=Qmax/v=0.347/0.25=1.388m2（3）池总宽度B设n=2格每格宽取b=1m则池总宽B=nb=2×1=2m（4）有效水深h2：h2=A/B=1.388/2=0.69m（介于0.25～1.0m之间符合要求）（5）贮砂斗所需容积V1设清除沉砂的时间间隔T=2d则：X1--城市污水沉砂量一般采用30/106Kz--污水流量总变化系数取1.5（6）每个污泥沉砂斗容积V0设每一分格有2个沉砂斗则 V0= V1/()=1.2/4=0.3（7）沉砂斗各部分尺寸及容积V设沉砂斗斗底宽b1=0.5m斗高=0.45m斗壁与水平面的倾角为55°则沉砂斗的上口宽：沉砂斗容积（略大于V1=0.3m3符合要求）（8）沉砂室高度假设采用重力排砂池底设坡度为0.06坡向砂斗则坡向沉砂斗长度为：则沉泥区高度为h3=hd+0.06L2 =0.45+0.06×2.62=0.61m （9）沉砂池总高度H设超高h1=0.3mH=h1+h2+h3=0.3+0.69+0.61=1.6m（10）验算最小流量时的流速在最小流量时只用一格工作即n=1。

武汉科技学院2004届毕业设计（论文）题目：氧化沟工艺城市污水处理厂设计院系：环境与化学工程系专业：环境工程学生：学号：0051190指导老师：摘要本论文主要设计氧化沟工艺处理城市污水。

城市是人类社会经济发展的一个极其重要的组成部分，在城市的社会经济活动中，每天都要消耗大量的水，用于工业、农业、商业活动以及市民的日常生活。

城市污水处理厂是城市发展的重点基础设施，是城市水污染控制、水环境保护工作中的关键工程，它对社会经济的高速、稳定、可持续发展起着保障和促进的作用。

本设计是东北地区的一个城市污水处理厂，其污水流量为6万m3/d，经处理后应达到SS去除率85％，BOD去除率90％。

本设计采用奥巴尔（ORBAL）型氧化沟工艺，氧化沟工艺是一种改良的活性污泥法，是以活性污泥为主体的污水生物处理技术。

奥巴尔（ORBAL）型氧化沟是氧化沟工艺的一种，具有优于传统氧化沟工艺的特殊优点：工艺流程简单，占地面积小；工艺运行具有灵活性；基建费用和运行费用低，运行管理简单；出水水质好并且有一定的承受水质水量冲击负荷的能力，出水可以达到国家排放标准。

处理工艺流程主要由格栅、沉砂池、氧化沟、二沉池、污泥浓缩池、污泥脱水间等组成。

本设计的平面布置和高程布置合理，各构筑物集中紧凑、节约用地、便于管理，并且基建费用和运行费用低，运行管理简单。

本论文包括城市污水概况，城市污水处理技术及其新发展，工艺方案的比较及选择，构筑物尺寸的计算，设备的选型，平面布置与高程布置，运行成本的核算等。

关键词：城市污水；设计；ORBAL氧化沟工艺；工艺流程。

ABSTRACTThe paper mainly designs Oxidation Ditch process for the treatment of municipal wastewater. The city is a important part of the development of social economy .It is a great deal of water used for industry, agriculture, business activity and civic daily life in the transaction of city. The factory of the treatment of municipal wastewater is not only the important basic facilities of the city development, but also the main project of the control of municipal wastewater and water resource environment protection as well .It also plays a role in the social economic development.This design is a factory of the treatment of municipal wastewater in the northeast，the flow of which is 6×104 m3/d ，the removal rate of SS is 85% and the removal rate of BOD is 90%。

氧化沟法城市污水处理本设计中需要处理的城市污水水质条件为:=470mg/L, ＝260mg/L, SS=200mg/L, -N=25mg/L处理规模: 25万/d处理后出水水质：<100mg/L, <30mg/L, SS<30mg/L, -N<8mg/L主要工艺流程图:主要构筑物作用:１.粗格栅: 粗格栅为污水厂第1道预处理设施,用于去除污水中大的悬浮物和漂浮物,保证后续处理设施的正常运行。

２.提升泵房: 提升泵房用于将入流污水提升至设计高度,以便自流进入各后续处理单元。

３.细格栅：细格栅可进一步去除污水中的悬浮物和漂浮物,保证后续设备和工艺的正常运行。

细格栅采用连续运行方式,栅渣由一台无轴螺旋压实输送机收集脱水后运往厂外填埋。

为了方便管理和维护,细格栅间与沉砂池合建,细格栅间出水直接进入沉砂池.４.旋流沉砂池: 沉砂池的作用是将污水中物理、化学及生物性质不同的无机颗粒和有机颗粒(悬浮物)进行分离,以便于分别最终处置５.选择池: 该选择池分为两格,进水与从二沉池回流的活性污泥快速混合、接触,利用活性污泥中的厌氧菌对污水中的溶解态和胶态可生物降解有机物进行吸附,促进该部分微生物的增长和繁殖,选择有利于沉淀的菌胶团微生物,抑制污泥膨胀。

同时,选择池出水采用可调堰板,作为后继的氧化沟的配水设施。

６.二沉池: 二沉池的作用是对氧化沟排出的混合液进行泥水分离,保证出水水质和回流污泥的浓度。

本设计中二沉池采用中心进水周边出水圆形辐流式沉淀池,连续运行,池内设单周边传动刮泥机７.接触池消毒池: 生物处理后的出水在此投加消毒剂,经充分混合和接触(维持足够的接触时间),杀灭出水中的致病菌,保证最终排水的卫生安全。

消毒剂采用液氯,由加氯间制备８.鼓风机房: 鼓风机房分为机房、进风室和值班室。

风机出口管上均设有止回阀、安全阀、消声器、压力开关和温度开关等。

鼓风机采用连续运行方式,并由PLC自动控制,PLC主控制器将保持系统主风管中的压力恒定,并通过调节各氧化沟的空气控制阀来调节溶解氧含量。
