给排水管道标准做法125页PPT

3
材料选择
根据管道所需的耐腐蚀性、强度和操作温度范围，选择适合的管材和管件。
给排水管道材料选择
塑料管道
广泛应用于住宅和商业建筑，因其轻便、防 腐和易安装的特点。
不锈钢管道
具有良好的耐腐蚀性和抗压强度，适用于高 要求的卫生环境。
铸铁管道
适用于高压和大流量的应用，例如公共建筑 和工业厂房。
铜管道
通常用于给水系统，因其抗腐蚀性排水管道》PPT课件。在本课程中，我们将探索给排水管 道的设计流程、材料选择、水力计算、排水系统设计、给水系统设计、应用 实例以及总结和展望。
设计流程概述
1
需求分析
了解项目需求和各种约束条件，包括建筑类型、人流量、功能需求等。
2
管道布置
根据建筑布局和功能需求，确定管道的走向、管道直径和布局方案。
为办公楼、商场和酒店设计高效的给排水 管道。
3 工业建筑
4 城市基础设施
为工厂和生产设施设计适用的给排水系统。
为城市的自来水和下水道系统提供设计和 规划。
总结和展望
总结
给排水管道设计是建筑项目中不可或缺的一 部分，需要考虑多个因素。
展望
随着科技的发展，给排水管道设计将越来越 注重可持续性和智能化。
管道安装
确保排水管道的正确安装、连 接和密封。
给水系统设计
1
供水来源
确定供水来源，如自来水、地下水或水井。
2
供水储存
确定储水设备和容量，确保足够的水量满足需求。
3
供水管网设计
设计供水管网，包括管道布置、管材选择和压力计算。
应用实例
1 住宅建筑
2 商业建筑
为住宅楼、别墅和公寓设计可靠的给排水 系统。

200~300
350~450
500~900
≥1000
最大充满度〔h/D〕
0.55 (0.60) 0.65 (0.70) 0.70 (0.75) 0.75 (0.80)
为什么要做最大设计充满度的规定？
1、预留一定的过水能力，防止水量变化的冲击， 为未预见水量的增长留有余地；
2、有利于管道内的通风； 3、便于管道的疏通和维护管理。
管道的覆土厚度是指沟顶的外壁到地面的距离
管沟道埋深小些好，但是，沟道的覆土厚度有一 个最小限值，称最小覆土厚度。最小覆土厚度决 定于以下三个因素：
①必须防止沟道中的污水冰冻和因土壤冰冻膨胀而损 坏沟道；
②必须防止沟壁被车辆造成的活荷重压坏； ③必须满足支沟在衔接上的要求。
街沟的最小土厚度可用下式计算：
一、排水管道根底的组成
§2-3 污水管道的水力计算
三、污水管道水力计算的设计规定
设计充满度〔h/D〕 设计流速〔v〕
最小管径〔D〕 最小设计坡度〔i〕
管顶平接是指在水力学计算中，使上游 管段和下游管段的管顶内壁的高程相同。
采用管顶平接时，上游管段产生回水的 可能性较小，但往往使下游管段的埋深 增加。
2、确定方法
首先根据资料，计算出流量Q，根据Q 值可初步确定管径D；
然后，根据Q、D值，求i、h/D、v值。在 这三个未知数中，还需知道一个参数， 才能求得另外两个，此时可以在三个参 数中先假设一个值，比方流速为最小流 速，或是坡度为最小坡度，或是充满度 满足一定要求等，之后进行查表或查图， 就可得出其余两个未知数；
(3) 倒虹管数量
① 越河道的倒虹管，一般敷设2条工作 管道；
② 过小河、旱沟和洼地时，可敷设1条 工作管道；

移交确认
建设单位对移交资料进行确认，并签署移交 接收单。
06
安全防护措施与环境保护 要求
施工现场安全管理制度建立和执行情况回顾
建立完善的安全生产责任制度
明确各级管理人员和操作人员的安全职责，形成“横向到边、纵向到底”的安全生产责任 体系。
制定安全施工规章制度和操作规程
结合给排水工程施工特点，制定切实可行的安全施工规章制度和操作规程，如高处作业、 临时用电、动火作业等安全管理制度。
加强安全教育和培训
定期开展安全教育和培训，提高施工人员的安全意识和操作技能，确保各项安全管理制度 得到有效执行。
危险源辨识、风险评估和应对措施制定
危险源辨识
01
对给排水工程施工过程中可能存在的危险源进行辨识，如高处
坠落、物体打击、触电、中毒窒息等。
风险评估
02
针对辨识出的危险源，进行风险评估，确定风险等级，制定相
应的防范措施。
应对措施制定
03
根据风险评估结果，制定相应的应对措施，如加强安全防护措
施、配备安全防护用品、设置安全警示标志等。
节能减排政策在给排水工程中应用推广
1 2 3
推广节能技术和设备
在给排水工程施工中，积极推广节能技术和设备 ，如采用高效节能水泵、优化管道设计、减少管 网漏损等。
实施水资源节约措施
面。
功能测试
对给排水系统进行功能测试， 确保系统正常运行。
验收结论
根据检查结果和测试数据，给 出验收结论，并填写验收记录
表。
竣工资料整理移交流程
资料收集
收集施工过程中产生的所有资料，包括设计 图纸、变更通知、施工记录等。
资料整理
对收集到的资料进行整理分类，编制资料目 录清单。

6
• 注：1、当有成熟施工经验时，可不受本表限制。
•
2、在软土沟槽坡顶不宜设置静载或动载；需要设置
时，应对土的承载力和边坡的稳定性进行验算。
• 1.1.8人工开挖沟槽的槽深超过3m时应分层开挖，每层的深 度不超过2m；采用机械挖槽时，沟槽分层的深度按机械性 能确定。
• 1.2沟槽回填
• 1.2.1给排水管道铺设完毕后并经检验合格后应及时回填沟
槽。回填前应符合下列规定：
• （1）预制钢筋混凝土管道的现浇基础的混凝土强度、水泥 砂浆接口的水泥砂浆强度不应小于5MPa；
• （2）检查井井室、雨水口及其他构筑物的现浇混凝土强度
或砌体水泥砂浆强度达到设计要求；
• （3）回填时采取防止管道发生位移或损伤的措施；
h
7
• （4）化学建材管道或大于900mm的钢管、球墨铸铁管的柔 性管道在回填沟槽前，应采取措施控制管道的竖向变形；
h
17
• 做出坡度线，每隔3m左右做出一条，进行修坡。机械开挖 时，随时开挖随时人工修坡。
• 2.2.4人工清底
• 人工清底按照设计图纸和测量的中线、边线进行。严格按 标高拉线清底找平，不得破坏原状土，确保基槽尺寸、标 高符合设计要求，机械开挖配合人工进行清底。
• 2.2.5沟槽回填
• (1) 刚性管道的沟槽回填
h
20
• ⑦管道位于车行道下，铺设后即修筑路面或管道位于软土 地层以及低洼、沼泽、地下水位高地段时，沟槽回填时先 用中、粗砂将管底腋角部位填充密实后，再用中、粗砂回 填到管顶以上500mm。
• 2.3季节性施工
• 2.3.1雨期施工
• (1) 土方开挖和回填一般不宜在雨期进行。必须开挖时， 应尽量缩短开槽长度，逐段、逐层分期完成；沟槽回填所

3、给水附件：调节水量、水压，控制水流方向，以及关断水流 4、加压和储水设备
1——阀口井 2——引入管 3——闸阀 4——水表 5——水泵 6——止回阀 7——干管 8——支管 9——浴盆 10——立管
11——水龙头 12——淋浴器 13——洗脸盆 14——大便器 15——洗涤盆 16——水箱 17——进水管 18——出水管 19——消火栓

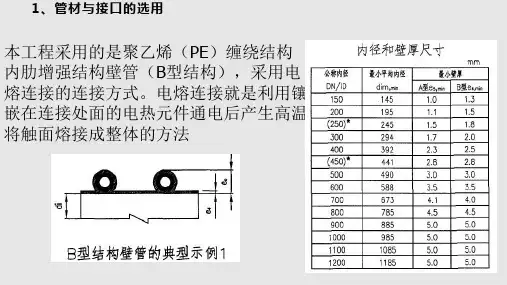

1 焊接钢管
焊接钢管俗称水煤气管，又称为低压流体输送管或有缝钢管，通常用普 通碳钢制成。 特点：具有强度高、耐压耐震、重量较轻，长度较大，但耐腐蚀性差。 接口：可用焊接、法兰连接或螺纹接口。 分类：按壁厚不同又可分为薄壁、普通和加厚钢管三种
根据表面是否镀锌可分为镀锌钢管(白铁管)和非镀锌钢管(黑铁管) 注意：镀锌钢管不可采用焊接，一般采用螺纹连接，管径较大时采用法 兰连接。 直径规格：公称直径
4 铜管
铜管具有较强的耐腐性、传热好，表面光滑， 水力性能好，水质不易受到污染，美观，但 价格昂贵。接口多用焊接，特别是用于高档 住宅的给水系统、热水系统以及直饮水系统。 直径规格：按出厂规格
第4页/共126页
❖ 3.1给排水施工概述
3.1.1 常用管材
5 塑料管材
塑料管是以合成树脂为主要成分，加入适量的添加剂，在一定温度和压力下塑 制成型的有机高分子材料管道。它们作为传统的镀锌钢管的代替品，发展很快。
第三章 建筑给排水施工
3.1给排水施工概述 3.2给水系统安装工程 3.3 排水系统安装工程 3.4消防系统安装工程 3.5离心水泵安装工程 3.6本章学习小结
第1页/共126页
❖ 3.1给排水施工概述
3.1.1 常用管材
在给水、采暖、热水供应、燃气及空调用制冷系统中的冷、热(蒸汽)媒管道工 程中常用的管材可以分为三大类：金属管材、非金属管材、复合管材。

▪
26、要使整个人生都过得舒适、愉快，这是不可能的，因为人类必须具备一种能应付逆境的态度。——卢梭
▪
27、只有把抱怨环境的心情，化为上进的力量，才是成功的保证。——罗曼·罗兰
▪
28、知之者不如好之者，好之者不如乐之者。——孔子
▪
29、勇猛、大胆和坚定的决心能够倚靠在明眼的跛子肩上。——叔本华
谢谢！
127
给排水管道标准做法
6、纪律是自由的第一条件。——黑格 尔 7、纪律是集体的面貌，集体的声音， 集体的 动作， 集体的 表情， 集体的 信念。 ——马 卡连柯
8、我们现在必须完全保持党的纪律， 否则一 切都会 陷入污 泥中。 ——马 克思 9、学校没有纪律便如磨坊没有水。— —夸美 纽斯
10、一个人应该：活泼而守纪律，天 真而不 幼稚， 勇敢而 鲁莽， 倔强而 有原则 ，热情 而不冲 动，乐 观而不 盲目。 ——马 克思

钢管开孔及三通安装
钢管采用沟槽式卡箍连接时，在需要 开三通的管道上必须使用专用的钢管开孔机 进行机械开孔，不允许使用气割开孔。开孔 后必须做好开孔断面的防腐处理。
钢管开孔及安装机械三通的方法如下：
钢管焊接
低压流体输送用焊接钢管和碳素压力钢管使用焊接连 接。对焊时必须对管道进行坡口处理，以确保母材充 分焊透。
给排水工程
管材选用及连接方式：
1.给水管道：水表前给水管道采用衬塑钢管及管件，丝扣连接；水表 后支管采用S5系PP-R给水管，热熔连接；热水管道：采用S3.2系PPR给水管，热熔连接； 2.消火栓给水管道:高区采用国标加厚热镀锌钢管，低区采用普通热镀 锌钢管。DN≤100mm时，丝扣连接；DN>100mm时，卡箍连接； 3.室内喷淋系统给水管采用热镀锌钢管，DN≤100 丝扣连接；DN>100 卡箍或法兰连接；
不锈钢和铜管道过墙及穿楼板加钢套管，套管内填加绝 缘物。
管道穿过墙壁和楼板处应设置金属或塑料套管，并增加 了套管与管道之间缝隙应用阻燃密实材料。缝隙经填堵 后可增加美观及私密性，符合现在人们的要求。排水通 气管不得与风道或烟道连接，且应符合下列规定：
1 通气管应高出屋面300mm，但必须大于最大积雪厚 度。
9
7 10
2 1
8
11
9
65 4
3
2
1

7
9
1
2
5
34
6
根据所穿构筑物的厚度及管径尺寸确定套管规格、长度， 翼环及钢套管加工完成后将刷防锈漆做防腐处理。
防水套管安装时，必须随混凝土施工一次性浇固于墙（ 壁）内，套管内的填料应在最后充填，填料将紧密捣实。
套管安装时应随同干管、立管、支管的安装，将预制好 的套管套在管道上，放在指定位置。过楼板的套管应在适 当部位焊好架铁，担在预留孔的地面上，防止脱落。待管 道安装完找正后再调整好间隙加以固定，进行封固。楼板 、隔墙和墙内的穿管孔隙在安完管道后进行堵塞封堵。预 埋上下层套管时，中心线需垂直，凡有管道煤气的房间， 所有套管的缝隙均按设计要求做严密处理。

6
第四节 排水管道施工
(二)垫块法 排水管道施工，把在预制混凝土垫块上安管(稳管)，然后再 浇筑混凝土基础和接口的施工方法，称为垫块法。采用这 种方法可避免平基、管座分开浇筑，是污水管道常用的施 工方法。垫块法施工程序为：预制垫块→安垫块→下管→ 在垫块上安管→支模→浇筑混凝土基础→接口→养护。
(三) “四合一”施工法 排水管道施工，将混凝土平基、稳管、管座、抹带4道工艺 合在一起施工的做法，称为“四合一”施工法。这种方法 速度快，质量好，是DN≤600mm管道普遍采用的方法。 其施工程序为：验槽→支模→下管→排管→四合一施工→ 养护。
施工程序为：在垫块上安管→安套环→填油麻→填打石棉水泥→养护。
12
第四节 排水管道施工
3．承插管水泥砂浆接口
承插管水泥砂浆接口，一般适合小口径雨水管道施工。
水泥砂浆配合比(重量比)为：水泥：砂：水=1：2：0.5。
施工程序：清洗管口→安第一节管并在承口下部填满砂浆→安第二节管、接口
缝隙填满砂浆→将挤入管内的砂浆及时抹光并清除→湿养护。
7
第四节 排水管道施工
“四合一”施工作法： (1)平基：灌筑平基混凝土时，一般应使平基面高出设计平基面20～
40mm(视管径大小而定)，并进行捣固，管径400mm以下者，可将管 座混凝土与平基一次灌齐，并将平基面作成弧形以利稳管。 (2)稳管：将管子从模板上滚至平基弧形内，前后揉动，将管子揉至设计高 程(一般高于设计高程1～2mm，以备下一节时又稍有下沉)，同时控 制管子中心线位置的准确。 (3)管座：完成稳管后，立即支设管座模板，浇筑两侧管座混凝土，捣固管 座两侧三角区，补填对口砂浆，抹平管座两肩。如管道接口采用钢丝 网水泥砂浆抹带接口时，混凝土的捣固应注意钢丝网位置的正确。为 了配合管内缝勾捻，管径在600mm以下时，可用麻袋球或其它工具在 管内来回拖动，将管口内溢出的砂浆抹平。 (4)抹带：管座混凝土灌筑后，马上进行抹带，随后勾捻内缝，抹带与稳管 至少相隔2～3节管，以免稳管时不小心碰撞管子，影响接口质量。

4、沟槽、检查井周路面质量通病
• （二）沟槽处路面裂缝、下沉 • 1、原因分析 •1.1 回填土含有淤泥、腐殖土及有机物质。 • 1.2 • （1）回填土厚度过大、含水量偏高，没有做到 分层回填、分层夯实，压实度不足。 • （2）胸腔1800范围以下碾压困难，回填土不易 压实。 •1.3 雨水支管及路灯等部分管线处于路基顶部或 底基层范围，导致该断面强度薄弱，路面极易产 生裂缝。
4、沟槽、检查井周路面质量通病
• 2.2
• （1）检查井井壁的砌筑应一次性砌到水泥稳定随时基层 的底部标高为宜，雨、污水井内壁应采用防水水泥砂浆 从底到顶全断面粉刷、且在排干井筒内积水后一次粉刷 到位。
• （2）井周范围内的回填材料，均应采用预先备好并粉碎 后细粒土；且井周与沟槽回土应同步进行，不应在检查 井部位留置施工缝。
• （3） 井筒升至基层底部时，将井具盖上，然后进行水
4、沟槽、检查井周路面质量通病
• 2.3
• （1）井圈与井周加固混凝土宜一并浇筑、连成 整体；同时，应严格控制井圈安装（浇筑）标高， 确保井圈顶与井框底的安装调节空隙小于1cm， 空隙处应用铁制楔型塞固定、高标号砂浆填充； 井框（盖）安装完毕后48小时内不应进行道路面 层施工。
移。 • （2）井框（盖）成品质量较差，销子等紧固件与框（盖）间隙过大、
4、沟槽、检查井周路面质量通病
• 2 预防措施 • 2.1
• （1）应加强井底土基质量控制，软弱土质必须及时 处理；
• （2）基础施工时，严禁带水作业；现浇底板强度达 1.2MPa后，方可砌筑井身。
• （3）若基底土质及排水条件不良，造成砼的浇灌和 养护不能确保工程质量的，应采用预制钢筋砼底板。
3、雨水检查井相同直径管道连接时，流槽顶与管中心 平，不同直径时，流槽顶与小管中心平。污水检查井流槽 顶与管内顶平。

7
⒎ 4.4.2槽底局部超挖或发生扰动时，处理应 符合下列规定： P18 ⑴超挖深度不超过150mm时，可用挖 槽原土回填夯实，基压实度不应低于原地 基土的密实度；
⑵槽底地基土壤含水量较大，不适于
压实时，应采取换填等有效措施。
⒏ 4.4.3 排水不良造成地基土扰动时，可按以 下方法处理： P18 地基扰动处理原则 ⑴扰动深度在100mm以内，宜填天然 级配砂石或砂砾处理；
4
三、土石方与地基处理
⒈ 4.1.1 本条系根据《中华人民共和国建筑法》 第四十条“建设单位应当向建筑施工企业 提供与施工现场相关的地下管线资料，建 筑施工企业应当采取措施加以保护”的规 定制定的。 P206
⒉ 4.1.6 沟槽支护应根据沟槽的土质、地下水 位、沟槽断面、荷载条件等因素进行设计； 施工单位应按设计要求进行支护。 P11
水管道。 原定义管内介质靠重力自流
2
二、基本规定
⒈ 3.1.3 施工单位应按照合同文件、设计文件 和有关规范、标准要求，根据建设单位提 供的施工界域内地下管线等构（建）筑物 资料、工程水文地质资料，组织有关工技 术管理人员深入沿线调查，掌握现场实际 情况，做好施工准备工作。 P5
⒉ 3.1.12 施工单位必须遵守国家和地方政府 有关环境保护的法律、法规，采取有效措 施控制施工现场的各种粉尘、废气、废弃 物以及噪声、振动等对环境造成的污染和 危害。 P7 文明施工
18
⒐ 5.4.13 牺牲阳极保护法施工规定和外加电流 阴极保护法的施工规定 P44 ⑵不得在雨、雾、雪或5级以上大风环境 露天施工；外防腐
⒑ 5.5.1 管节及管件的规格、尺寸公差、性能应 符合国家有关标准规定和设计要求，进入施工 现场有时其外观质量应符合下列规定： P46 ⑴管节及管件表面不得有裂纹，不得有 妨碍使用的凹凸不平的缺陷； ⑵采用橡胶圈柔性接口的球墨铸铁管， 承口的内工作面和插口的外工作面应光滑、轮 廓清晰，不得有影响接口密封性的缺陷。
