光纤隔离器工作原理

光纤隔离器工作原理
光纤隔离器是一种用于隔离光纤传输系统中不同传输波长的光信号的设备。

它常用于光纤通信系统中，特别是在多波长信号传输中，以防止信号间的相互干扰。

光纤隔离器的工作原理是利用光学滤波器或光栅（grating）的
特性，将输入的光信号分离成不同波长的信号。

在光纤隔离器中，通常会使用波分复用器（WDM）来实现不同波长信号的
分离。

光纤隔离器内部通常由多个滤波器组成，每个滤波器用于分离特定波长的光信号。

这些滤波器可以通过选择性吸收或反射不同波长的光信号来实现。

当光信号通过光纤隔离器时，只有特定波长的光信号能够通过，其他波长的光信号则被隔离或抑制。

一种常见的光纤隔离器构造是使用光栅的衍射原理。

光栅是一种具有周期性结构的光学元件，能够将入射光信号分散成不同波长的光谱。

通过调节光栅的周期和衍射角度，可以实现对特定波长的光信号进行衍射和分离。

除了光栅，还可以使用其他光学滤波器如滤波波导和腔内吸收器等来实现光纤隔离器的功能。

总结起来，光纤隔离器利用光学滤波器或光栅的特性来分离不同波长的光信号，从而实现对光纤传输系统中不同波长光信号的隔离与分离，以确保传输信号的纯净和稳定。

光电隔离器的工作原理和应用
光电隔离器：
一、工作原理：
1. 原理：光电隔离器（Opto-Isolator）是一种非导电连接的绝缘元件，它结合了一个发射器和一个接收器，从而实现电气分离和信号传输功能。

发射器通常是一种发光的半导体，以脉冲形式照射到接收器，接收器将脉冲转换为电强度输出信号。

由于发射器和接收器之间有一个隔离的紫外线光纤，因此没有物理联系，就可以实现完全的电气分离功能。

2. 运用：光电隔离器可以有效的防止静电、泄漏电流、消除大电流、消除电感和除颤，同时它也可以防止拓扑结构改变时产生的耦合，可以有效的保护系统免受高压电磁脉冲等高级别的传导干扰和电磁强度的电磁干扰，从而可以保护系统的可靠性和安全性。

二、应用：
1. 自动化产线控制：光电隔离器用于自动化产线控制，可以防止拓扑结构改变时产生的电流耦合，充分保护控制信号和控制部件。

2. 机器人控制：光电隔离器可以用于机器人控制，可以有效地降低电磁噪声，确保机器人的性能。

3. 逻辑控制系统：光电隔离器可以确保逻辑控制系统的安全，减少电磁污染，保护系统的安全性。

4. 数据传输：光电隔离器可以用于无线电数据传输，从而提高数据传输的安全性和性能。

5. 信号传输：光电隔离器可以用于信号传输，可以有效的降低系统的电磁干扰，确保系统的稳定性和安全性。

光隔离器的原理和应用1. 光隔离器的概述光隔离器是一种常见的光学器件，用于隔离或分离光信号，防止光信号的反射、干扰或串扰。

它常被应用在光纤通信、激光器、光谱仪等领域，起到重要的作用。

2. 光隔离器的工作原理光隔离器的工作原理基于法拉第效应和波导技术。

2.1 法拉第效应法拉第效应是指在材料中施加磁场时，光的折射率会发生变化。

光隔离器利用这个效应来实现光信号的隔离。

2.2 波导技术波导是一种光传输的结构，可以将光束限制在一个狭窄的通道中传输。

光隔离器利用波导技术将光信号引导到特定的方向，实现光信号的分离和隔离。

3. 光隔离器的应用光隔离器被广泛应用于各种光学系统中，以下是一些常见的应用场景：3.1 光纤通信在光纤通信系统中，光隔离器用于隔离发送端和接收端的光信号，避免反射和串扰，提高通信质量和可靠性。

3.2 激光器激光器中的光隔离器可以防止光信号在激光器内部的反射，保护激光器的光源和光器件，延长激光器的使用寿命。

3.3 光谱仪光谱仪通常使用光隔离器来分离和隔离不同波长的光信号，提高测量的精度和准确性。

3.4 光学传感器在光学传感器中，光隔离器常用于隔离输入光信号和输出信号，避免相互干扰，提高传感器的灵敏度和稳定性。

3.5 光学放大器光学放大器中的光隔离器用于隔离输入信号和放大器内部的信号，避免反射和干扰，提高放大器的性能和可靠性。

4. 光隔离器的特点光隔离器具有以下几个特点：•高隔离度：能有效隔离不同方向的光信号，防止反射和干扰。

•低插入损耗：在光信号传输过程中，插入光隔离器不会引入显著的光损耗。

•快速响应：光隔离器具有快速的响应时间，可以迅速隔离光信号。

•稳定性高：光隔离器具有较高的温度稳定性和工作稳定性，适用于各种环境条件。

5. 光隔离器的市场前景随着光纤通信、激光器、光谱仪等领域的发展，光隔离器的需求量不断增加。

预计在未来几年，光隔离器市场将保持稳定增长，并出现更多种类和型号的产品。

6. 总结光隔离器是一种重要的光学器件，通过法拉第效应和波导技术实现光信号的隔离和分离。

光纤隔离器原理
光纤隔离器是一种用于隔离光纤通信线路的装置，它的作用是防止光信号从一根光纤传播到另一根光纤，确保光纤通信的安全性和稳定性。

光纤隔离器的原理主要基于电光效应和光电效应。

当光信号通过光纤隔离器时，首先会经过一个发射光纤，其中的光信号会通过激光二极管或LED等光源被输入到发光器中，然后转化
为光脉冲信号。

接着，这些光脉冲信号会通过光纤传输到隔离区域，在隔离区域中，光脉冲信号会经过光栅或光耦合器等光学元件的作用，使之只能在一个方向上传播，而无法向反方向传输。

在隔离区域的另一侧，光脉冲信号会通过接收器接收，并转化为电信号。

这个接收器通常是一种光检测器，比如光电二极管或光电转换器等，它们能够将光信号转化为相应的电信号。

最后，这些电信号会通过电路被处理或传输到目标设备，完成光纤通信的过程。

通过光纤隔离器的作用，可以有效地防止光信号在光纤传输过程中的互相干扰和泄漏，确保光纤通信的稳定和可靠性。

同时，光纤隔离器还能够提高光信号的传输效率，并减少光纤线路的损耗。

总的来说，光纤隔离器利用光学元件和光电子器件的组合，实现了光信号的单向传输，保护了光纤通信线路的安全和稳定性。

光隔离器在光纤激光器中的应用优化随着科技的发展，光纤激光器在日常生活和工业生产中的应用越来越广泛。

作为光纤激光器中的重要组件之一，光隔离器在光纤激光器的性能优化中起着关键作用。

本文将重点讨论光隔离器的原理和在光纤激光器中的应用优化。

一、光隔离器的原理介绍光隔离器是一种利用非线性材料和磁光或电光作用实现单向传输的器件。

其主要原理是基于光的自旋和偏振方向不可逆转的特性。

通过光的偏振旋转和非线性材料的吸收特性，光隔离器能够将反射光的能量消耗掉，从而实现光的单向传输，起到隔离和保护光源的作用。

二、光隔离器在光纤激光器中的应用1.降低光纤激光器的噪声光隔离器在光纤激光器中的主要应用之一是降低激光器的噪声。

光隔离器能够有效地抑制光信号的回传和反射，减少因光路反射引起的光线干涉和噪声扩散。

这对于要求高精度和稳定的光纤激光器非常重要，可以提高激光器的输出质量和稳定性。

2.提高光纤激光器的效率光隔离器还可以提高光纤激光器的效率。

在激光器的输出过程中，一部分能量会被光路反射和回传消耗掉，从而降低激光器的效率。

通过使用光隔离器，可以避免反射光的反馈影响，保证光信号的单向传输，减少能量损失，提高光纤激光器的效率。

3.保护光纤激光器光隔离器还可以起到保护光纤激光器的作用。

光纤激光器中的激光发射器和激光放大器等关键部件对光信号反射和回传非常敏感，如果没有光隔离器进行保护，反射光会造成光源的退化和损坏，甚至会引发光学器件的损坏。

通过使用光隔离器，可以有效地隔离和消除反射光，保护光纤激光器的稳定性和寿命。

三、1.选择合适的光隔离器类型根据光纤激光器的具体需求和应用场景，选择合适的光隔离器类型是优化光纤激光器性能的重要步骤。

在市场上，存在着各种类型的光隔离器，如磁光光隔离器和电光光隔离器等。

根据不同的光纤激光器工作波长、功率以及信号特性等因素，选择适配的光隔离器，能够更好地发挥光纤激光器的性能。

2.优化光隔离器的安装位置在光纤激光器的光路设计中，合理安排光隔离器的安装位置也是提高性能的重要因素。

光隔离器的功能和基本原理光隔离器的功能是让正向传输的光通过而隔离反向传输的光，从而防止反射光影响系统的稳定性，与电子器件中的二极管功能类似。

光隔离器按偏振相关性分为两种：偏振相关型和偏振无关型，前者又称为自由空间型（Freespace），因两端无光纤输入输出；后者又称为在线型（in-Line），因两端有光纤输入输出。

自由空间型光隔离器一般用于半导体激光器中，因为半导体激光器发出的光具有极高的线性度，因而可以采用这种偏振相关的光隔离器而享有低成本的优势；在通信线路或者 EDFA 中，一般采用在线型光隔离器，因为线路上的光偏振特性非常不稳定，要求器件有较小的偏振相关损耗。

光隔离器利用的基本原理是偏振光的马吕斯定律和法拉第（Farady）磁光效应，自由空间型光隔离器的基本结构和原理如下图所示，由一个磁环、一个法拉第旋光片和两个偏振片组成，两个偏振片的光轴成45°夹角。

正向入射的线偏振光，其偏振方向沿偏振片 1 的透光轴方向，经过法拉第旋光片时逆时针旋转45°至偏振片 2 的透光轴方向，顺利透射；反向入射的线偏振光，其偏振方向沿偏振片 2 的透光轴方向，经法拉第旋光片时仍逆时针旋转45°至与偏振片 1 的透光轴垂直，被隔离而无透射光。

自由空间型光隔离器相对简单，装配时偏振片和旋光片均倾斜一定角度（比如4°）以减少表面反射光，搭建测试架构时注意测试的可重复性，其他不赘述。

下面详细介绍在线式光隔离器的发展情况。

最早的在线式光隔离器是用Displacer晶体与法拉第旋光片组合制作的，因体积大和成本高而被Wedge型光隔离器取代；在线式光隔离器因采用双折射晶体而引入 PMD，因此相应出现 PMD 补偿型 Wedge 隔离器；某些应用场合对隔离度提出更高要求，因此出现双级光隔离器，在更宽的带宽内获得更高隔离度。

下面依次介绍这些在线式光隔离器的结构和原理。

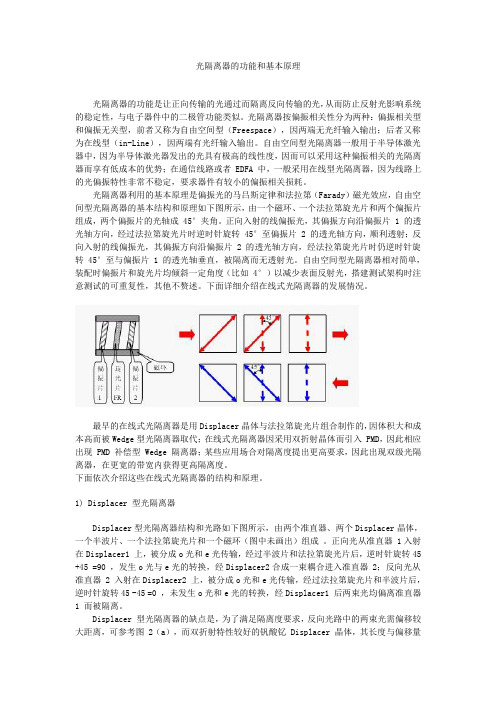

1) Displacer 型光隔离器Displacer型光隔离器结构和光路如下图所示，由两个准直器、两个Displacer晶体，一个半波片、一个法拉第旋光片和一个磁环（图中未画出）组成。

光隔离器的功能和基本原理光隔离器的功能是让正向传输的光通过而隔离反向传输的光，从而防止反射光影响系统的稳定性，与电子器件中的二极管功能类似。

光隔离器按偏振相关性分为两种：偏振相关型和偏振无关型，前者又称为自由空间型（Freespace），因两端无光纤输入输出；后者又称为在线型（in-Line），因两端有光纤输入输出。

自由空间型光隔离器一般用于半导体激光器中，因为半导体激光器发出的光具有极高的线性度，因而可以采用这种偏振相关的光隔离器而享有低成本的优势；在通信线路或者 EDFA 中，一般采用在线型光隔离器，因为线路上的光偏振特性非常不稳定，要求器件有较小的偏振相关损耗。

光隔离器利用的基本原理是偏振光的马吕斯定律和法拉第（Farady）磁光效应，自由空间型光隔离器的基本结构和原理如下图所示，由一个磁环、一个法拉第旋光片和两个偏振片组成，两个偏振片的光轴成45°夹角。

正向入射的线偏振光，其偏振方向沿偏振片 1 的透光轴方向，经过法拉第旋光片时逆时针旋转45°至偏振片 2 的透光轴方向，顺利透射；反向入射的线偏振光，其偏振方向沿偏振片 2 的透光轴方向，经法拉第旋光片时仍逆时针旋转45°至与偏振片 1 的透光轴垂直，被隔离而无透射光。

自由空间型光隔离器相对简单，装配时偏振片和旋光片均倾斜一定角度（比如4°）以减少表面反射光，搭建测试架构时注意测试的可重复性，其他不赘述。

下面详细介绍在线式光隔离器的发展情况。

最早的在线式光隔离器是用Displacer晶体与法拉第旋光片组合制作的，因体积大和成本高而被Wedge型光隔离器取代；在线式光隔离器因采用双折射晶体而引入 PMD，因此相应出现 PMD 补偿型 Wedge 隔离器；某些应用场合对隔离度提出更高要求，因此出现双级光隔离器，在更宽的带宽内获得更高隔离度。

下面依次介绍这些在线式光隔离器的结构和原理。

1) Displacer 型光隔离器Displacer型光隔离器结构和光路如下图所示，由两个准直器、两个Displacer晶体，一个半波片、一个法拉第旋光片和一个磁环（图中未画出）组成。

光隔离器的基本原理偏振无关光纤隔离器(Polarization Insensitive Fiber Isolator光纤隔离器根据偏振特性可分为偏振无关型(Polarization Insensitive和偏振相关型(Polarization Sensitive 两种。

由于通过偏振相关型光纤隔离器的光功率依赖于输入光的偏振态,因此要求使用保偏光纤作尾纤。

这种光纤隔离器将主要用于相干光通信系统。

目前光纤隔离器用的最多的仍然是偏振无关型的,我们也只对此类光纤隔离器做分析。

1偏振无关光纤隔离器的典型结构一种较为简单的结构如图1所示。

这种结构只用到四个主要元件:磁环(Magnetic Tube、法拉第旋转器(Faraday Rotator、两片LiNbO3 楔角片(LN Wedge,配合一对光纤准直器(Fiber Collimator,可以做成一种在线式(In-line的光纤隔离器。

2 基本工作原理下面具体分析光纤隔离器中光信号正向和反向传输的两种情况。

2.1 正向传输如(图2所示,从准直器出射的平行光束,进入第一个楔角片P1后,光束被分为o 光和e光,其偏振方向相互垂直,传播方向成一夹角。

当他们经过45°法拉第旋转器时,出射的o光和e光的偏振面各自向同一个方向旋转45°,由于第二个LN楔角片P2的晶轴相对于第一个楔角片正好呈45°夹角,所以o光和e光被折射到一起,合成两束间距很小的平行光,然后被另一个准直器耦合到光纤纤芯里去。

这种情况下,输入的光功率只有很小一部分被损耗掉,这种损耗称之为隔离器的插入损耗。

(图中“+”表示e光向此方向偏折2.2 反向传输如(图3所示,当一束平行光反向传输时,首先经过P2晶体,分为偏振方向与P1的晶轴各呈45°夹角的o光和e光。

由于法拉第效应的非互易性,o光和e光通过法拉第旋转器后,偏振方向仍然向同一个方向(图中为逆时针方向旋转45°,这样,原先的o光和e光在进入第二个楔角片(P1后成了e光和o光。

光纤隔离器工作原理
光纤隔离器（Optical Isolator）是一种用于光学系统中的器件，主要起到隔离、保护光学器件的作用。

其工作原理是基于磁光效应和偏光效应。

光纤隔离器通常由两个部分构成：偏振束分离器和磁光增益元件。

1. 偏振束分离器：该部分使用偏振片和偏振束分束器构成，其作用是将输入光束分为两个偏振方向垂直的光束，即光束被分为透过光和反射光。

2. 磁光增益元件：该部分使用铁磁材料（如镝铁硅）构成。

当透过光束通过时，磁光增益元件会根据光场的偏振状态发生磁旋转，从而改变光的偏振方向。

工作原理如下：
1. 输入光束首先经过偏振束分离器，被分为透过光和反射光。

2. 透过光束被发送到磁光增益元件，光的偏振方向会发生磁旋转。

3. 经过磁光增益元件的光束再次经过偏振束分离器。

4. 透过光束不受影响，方向与初始光束相同。

5. 反射光束再次经过偏振束分离器，由于经过磁光增益元件的偏振状态改变，反射光束被分为透过光和反射光。

6. 透过光束被输出。

通过这样的工作原理，光纤隔离器能够将输入光束的透过光和
反射光进行分离，保护输入端光源不受反射光的干扰，并保护输出端接收器不受输入光源的干扰。

同时，光纤隔离器还能够防止光信号在光学系统中的双向传播，避免反射和回波对系统性能的影响。

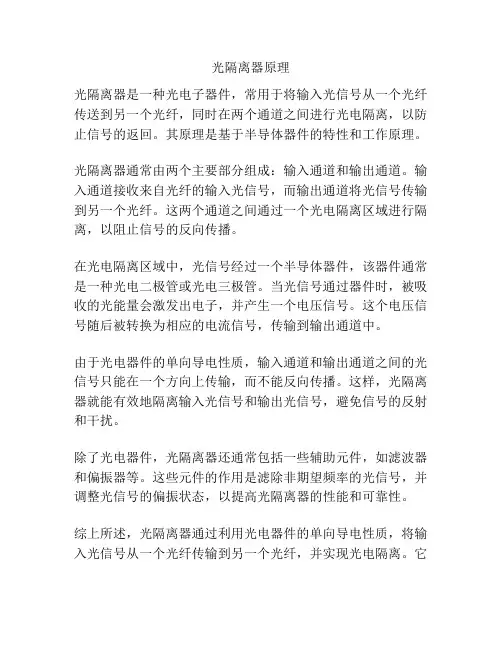

光隔离器原理
光隔离器是一种光电子器件，常用于将输入光信号从一个光纤传送到另一个光纤，同时在两个通道之间进行光电隔离，以防止信号的返回。

其原理是基于半导体器件的特性和工作原理。

光隔离器通常由两个主要部分组成：输入通道和输出通道。

输入通道接收来自光纤的输入光信号，而输出通道将光信号传输到另一个光纤。

这两个通道之间通过一个光电隔离区域进行隔离，以阻止信号的反向传播。

在光电隔离区域中，光信号经过一个半导体器件，该器件通常是一种光电二极管或光电三极管。

当光信号通过器件时，被吸收的光能量会激发出电子，并产生一个电压信号。

这个电压信号随后被转换为相应的电流信号，传输到输出通道中。

由于光电器件的单向导电性质，输入通道和输出通道之间的光信号只能在一个方向上传输，而不能反向传播。

这样，光隔离器就能有效地隔离输入光信号和输出光信号，避免信号的反射和干扰。

除了光电器件，光隔离器还通常包括一些辅助元件，如滤波器和偏振器等。

这些元件的作用是滤除非期望频率的光信号，并调整光信号的偏振状态，以提高光隔离器的性能和可靠性。

综上所述，光隔离器通过利用光电器件的单向导电性质，将输入光信号从一个光纤传输到另一个光纤，并实现光电隔离。

它
在光通信和光电子设备中有广泛应用，可以有效地保护和增强光信号的传输质量。

光隔离器的基本原理光隔离器是一种用于分离或隔离光束的光学装置。

它基于光的偏振或波长选择性反射的原理，使得光的一个特定波长或偏振方向得以传播，而将其他波长或偏振方向的光反射或吸收掉。

光隔离器在光通信、光谱仪、激光技术等领域发挥着重要的作用。

1.偏振分离原理光的偏振分离是基于光在不同偏振态下的特性。

一般来说，光是具有垂直于传播方向的电矢量的电磁波。

而光线的偏振方向是指电矢量的方向。

光可以偏振为水平偏振、垂直偏振或其他方向的线偏振。

光隔离器通常由一个偏振分束器和一个偏振选择性反射器组成。

偏振分束器是一种能够将输入光进行分离的装置，它通常由多层介质薄膜构成。

这些薄膜在特定波长或特定偏振方式的光照射下，会出现相位差，从而引起光束的分离。

偏振选择性反射器则是一种具有选择性反射能力的光学元件，它可以将特定偏振或波长的光进行反射，而允许其他偏振或波长的光通过。

当光通过偏振分束器时，不同偏振方向的光线会以不同的角度折射出来。

然后，其中一路光线会被偏振选择性反射器反射，而另一路光线则会继续传播。

通过调整偏振选择性反射器的特性，例如反射率和波长选择性，可以使得特定偏振方向或波长的光线被完全反射，而其他光线则通过。

2.波长分离原理光的波长分离是基于光在介质中传播速度与波长的关系。

根据著名的斯涅尔定律，光线在介质中传播时会发生折射，而折射角度取决于光在介质中的折射率和入射角度。

而光线的入射角度则取决于光线的波长。

光隔离器也可以通过使用一个刻有波长选择性反射镜或滤光片的光学元件来实现波长分离。

这些光学元件在特定波长范围内具有高反射率，并将其他波长范围的光线透过。

当光束通过波长选择性反射镜或滤光片时，特定波长范围的光线将被反射出来，而其他波长的光线则会透过。

除了偏振和波长选择性的原理，光隔离器还可以通过其他原理实现光的分离，例如衍射、干涉等。

衍射光隔离器利用光在衍射光栅或衍射光纤中发生衍射的性质，使得特定波长或偏振方向的光线在特定角度下被分离出来。

光隔离器工作原理
光隔离器是一种用于分离多路光纤通信系统中的光信号的设备。

它通过使用光耦合器和光滤波器的组合来实现这一功能。

其工作原理如下：
1. 光耦合器：光耦合器是光隔离器的核心部件，它由两个或多个光纤之间的光耦合元件组成。

当不同的输入光信号进入光耦合器时，它们将通过特定的机械形式或电磁场形成耦合，传输到光滤波器中。

2. 光滤波器：光滤波器是光隔离器的另一个重要组成部分，它通过选择特定波长范围内的光来实现光隔离功能。

光滤波器可以根据需要通过多种不同的方式来选择滤波光信号，如长波通、短波通或带通。

3. 光信号分离：当多路光信号通过光耦合器进入光滤波器后，光滤波器将只传输或放行具有特定波长范围或特定光强的光信号。

其他波长范围或光强的光信号将被滤波器吸收或反射，从而实现光信号的分离和隔离。

总之，光隔离器通过光耦合器和光滤波器的组合，根据特定的机械形式或电磁场形成耦合来传输信号，并通过选择特定波长范围内的光来分离和隔离信号。

这种工作原理使得光隔离器可以在多路光纤通信系统中有效地分离和隔离光信号，确保传输的稳定性和可靠性。

光隔离器的组成光隔离器是一种光学器件，常用于光纤通信系统中，用于隔离光信号，防止信号的回流和干扰。

它由多个组成部分构成，包括光栅、偏振分束器、偏振旋转器、偏振分光器等。

光栅是光隔离器的核心部件之一。

它是一种具有周期性折射率调制结构的光学元件。

通过使用光栅，可以将入射光信号分成两个不同的偏振态，分别传播到不同的光路中。

光栅的周期和折射率调制深度决定了光隔离器的工作性能。

在光隔离器中，偏振分束器起到了重要的作用。

它是一种将入射光按照不同的偏振方向进行分束的光学器件。

偏振分束器通常由多层膜片组成，每层膜片的折射率和厚度都不同。

当入射光通过偏振分束器时，根据入射光的偏振方向不同，会被分成两个不同的偏振态，分别传播到不同的光路中。

偏振旋转器也是光隔离器中的重要组成部分。

它是一种能够改变光信号偏振方向的光学器件。

偏振旋转器通常由一片具有特殊结构的光学材料制成，当入射光通过偏振旋转器时，其偏振方向会发生旋转。

通过调节偏振旋转器的旋转角度，可以改变光信号的偏振方向，从而实现对光信号的隔离和控制。

除了以上几个部件，光隔离器中还常常使用偏振分光器。

偏振分光器是一种能够将入射光按照不同的偏振方向进行分光的光学器件。

偏振分光器通常由一个特殊的光学结构组成，可以将入射光分成两个不同的偏振态，分别传播到不同的光路中。

通过使用偏振分光器，可以实现对光信号的隔离和分光。

光隔离器的工作原理是利用以上组成部分的相互作用。

当入射光信号通过光栅时，会被分成两个不同的偏振态，然后分别传播到不同的光路中。

其中一个偏振态的光信号经过偏振分束器分束后，传播到输出端，实现了对光信号的隔离。

另一个偏振态的光信号经过偏振旋转器旋转偏振方向后，再经过偏振分束器分束，传播到输出端，实现了对光信号的隔离和控制。

光隔离器在光纤通信系统中具有重要的应用价值。

它可以有效地隔离光信号，防止信号的回流和干扰，提高光纤通信系统的工作性能和稳定性。

光隔离器还可以用于光纤传感器、光学测量等领域，实现对光信号的隔离和控制。

光　隔　离　器尚　连　聚(曲阜师范大学物理系　山东　273165) 光隔离器是光纤通信系统和精密光学测量系统中常用到的一种光学器件。

在光路中,它的主要作用是阻止光被其他物体反射回来沿原路的传播,如图1所示,从端口①到②的正向光能顺利通过,而阻图1　光隔离器的作用止从端口②到①的反向光。

随着光通信技术的进一步发展和光电子材料研究热潮的兴起,光隔离器的用途越来越广泛。

与此同时,人们对光隔离器的各项特性指标也提出了更高的要求。

1.光隔离器的结构组成和工作原理光隔离器由两个线偏振器中间加一法拉第旋转器构成。

它的工作原理如图2所示。

方向可以这样决定:不管光的传播方向如何,迎着外加磁场的磁感应强度方向观察,偏振光总按顺时针方向旋转。

法拉第效应的这种旋向的不可逆性特别重要,光隔离器正是利用它的这种特性制成的。

光隔离器的旋转器常采用钇铁石榴石(YIG)晶片(或小球)外加横磁场做成。

这种材料在长波长波段有较小的损耗和较大的费尔德常数。

偏振器有一透光轴,对理想的偏振器,沿透光轴方向偏振的光能完全通过,而沿与之垂直方向偏振的光则完全不能通过。

下面说明光隔离器的作用原理。

假设偏振光的传播方向沿Z轴正方向,设偏振器1的透光轴在X 方向,光经过偏振器1后变为偏振方向沿X方向的线偏振光(图2(a)),经过法拉第旋转器后沿反时针方向(也可沿顺时针方向,由外加磁场决定)旋转过Ω=45°角,即与X轴成45°角(图2(b))。

为了图2　光隔离器的原理使正向光顺利通过,偏振器2的透光轴亦应与X轴成45°角。

光经过振器2后偏振方向仍然与X轴成45°角(图2(c)),被其他物体反射后沿原路返回的光线其偏振方向不变(图2(d)),反向光通过起偏器2后偏振方向仍然与X轴成45°角(图2(e))。

由于法拉第旋转效应的不可逆性,当光通过旋转器后仍按反时针方向旋过Ω角,因而到达偏振器1时将与X轴成2Ω=90°角(图2(f)),与偏振器1的透光轴互相垂直,有效地阻止了反向光通过。

光隔离器的技术原理介绍光隔离器（Optical Isolator）是一种光学器件，通常用于光纤通信系统中，用于消除回波和光信号的反射，以保证光信号在系统中的正常传输。

它的主要功能是将从发射端发出的光信号单向传输到接收端，同时阻止反射光信号返回到发射端。

磁光效应是光隔离器中最常用的原理之一，它是基于铁磁性材料的磁光效应实现的。

铁磁性材料在外加磁场的作用下，会引起入射光的偏振态发生旋转。

光隔离器利用这种现象可以实现将光信号单向传输。

在光隔离器中，入射光会通过一个偏振器，然后进入铁磁性材料，材料的磁场方向与光的偏振方向垂直。

当光通过材料时，由于磁光效应的作用，其偏振方向会发生旋转，进一步使得反射光的偏振方向发生变化。

由于反射光的偏振方向与偏振器的偏振方向垂直，反射光会被偏振器吸收而不会返回到发射端。

而通过光隔离器传输的光信号则不受影响，正常传输到接收端。

偏振分光效应也是光隔离器中的另一种原理，在一些应用中也经常被采用。

偏振分光效应是基于光纤中光信号的传输方式的差异实现的。

光纤中的光信号基本上可以分为两种类型：TE（transverse electric）类信号和TM（transverse magnetic）类信号。

TE类信号的电场分量垂直于光纤的轴向，而TM类信号的磁场分量垂直于光纤的轴向。

光隔离器利用这种差异，通过偏振分光效应将TM类信号完全反射，而TE类信号则正常传输，从而实现了光信号的单向传输。

具体实现上，光隔离器中会有一个偏振分束器，它可以将传输中的光信号分成两束，而只有一束光信号能够进入输出端。

除了磁光效应和偏振分光效应，光隔离器还有其他一些技术原理，如光栅效应、材料共振效应等。

不同的原理适用于不同的应用场景和光信号类型。

总结起来，光隔离器的技术原理是基于光纤中光信号的传输方式的差异来实现的。

通过一系列的光学元件和材料，光隔离器可以将光信号从发射端单向传输到接收端，同时消除回波和反射，保证光信号的正常传输。

光隔离器的功能和基本原理光隔离器的功能是让正向传输的光通过而隔离反向传输的光，从而防止反射光影响系统的稳定性，与电子器件中的二极管功能类似。

光隔离器按偏振相关性分为两种：偏振相关型和偏振无关型，前者又称为自由空间型（Freespace），因两端无光纤输入输出；后者又称为在线型（in-Line），因两端有光纤输入输出。

自由空间型光隔离器一般用于半导体激光器中，因为半导体激光器发出的光具有极高的线性度，因而可以采用这种偏振相关的光隔离器而享有低成本的优势；在通信线路或者 EDFA 中，一般采用在线型光隔离器，因为线路上的光偏振特性非常不稳定，要求器件有较小的偏振相关损耗。

光隔离器利用的基本原理是偏振光的马吕斯定律和法拉第（Farady）磁光效应，自由空间型光隔离器的基本结构和原理如下图所示，由一个磁环、一个法拉第旋光片和两个偏振片组成，两个偏振片的光轴成45°夹角。

正向入射的线偏振光，其偏振方向沿偏振片 1 的透光轴方向，经过法拉第旋光片时逆时针旋转45°至偏振片 2 的透光轴方向，顺利透射；反向入射的线偏振光，其偏振方向沿偏振片 2 的透光轴方向，经法拉第旋光片时仍逆时针旋转45°至与偏振片 1 的透光轴垂直，被隔离而无透射光。

自由空间型光隔离器相对简单，装配时偏振片和旋光片均倾斜一定角度（比如4°）以减少表面反射光，搭建测试架构时注意测试的可重复性，其他不赘述。

下面详细介绍在线式光隔离器的发展情况。

最早的在线式光隔离器是用Displacer晶体与法拉第旋光片组合制作的，因体积大和成本高而被Wedge型光隔离器取代；在线式光隔离器因采用双折射晶体而引入 PMD，因此相应出现 PMD 补偿型 Wedge 隔离器；某些应用场合对隔离度提出更高要求，因此出现双级光隔离器，在更宽的带宽内获得更高隔离度。

下面依次介绍这些在线式光隔离器的结构和原理。

1) Displacer 型光隔离器Displacer型光隔离器结构和光路如下图所示，由两个准直器、两个Displacer晶体，一个半波片、一个法拉第旋光片和一个磁环（图中未画出）组成。

光隔离器的工作原理是
光隔离器是一种用于分离光束中不同波长的光的光学器件。

它的工作原理基于光的色散现象和全反射原理。

当一束多波长的光经过光隔离器时，其内部设有特殊的光学元件，如光栅或光纤等。

这些元件能够使不同波长的光以不同的角度发生折射或反射。

首先，光束进入光隔离器，并通过一个入射光束分束器。

该分束器将光束分为两个部分，一个部分进入隔离器的主通道，另一个部分进入一个旁路通道。

在主通道中，光经过一个光栅或光纤等元件。

这些元件的特殊结构能够使不同波长的光以不同的角度被分离出来。

根据光的色散性质，不同波长的光在光隔离器内的路径会有所不同。

在旁路通道中，光则沿着原始路径继续传播，不受分光器的影响。

这一部分光被设计为能够几乎完全通过光隔离器，以充分利用光的功率。

分离出的不同波长的光分别沿着不同的路径传播，最终到达光隔离器的输出端。

由于光在分离器内的路径不同，不同波长的光将到达不同的位置。

为了确保只有特定波长的光传输到输出端，光阻隔物被放置在输出端附近。

这些光阻隔物被设计为只允许特定波长的光发生全反射，并将其反射到输出端。

通过这种方式，光隔离器可以有效地将不同波长的光分离开来，使其只传输特定波长的光。

这在许多光学应用中非常重要，如光通信、光谱分析等。
