工业推拉门的组成架构与性能

浅析工业门的五大组成部分
工业滑升门由门板、轨道、平衡系统、电机及控制系统以及安全系统这五个主要部件组成。

今天，旭峰门业就为大家介绍一下工业门的五大组成部分。

1.门板
工业门的门体主体为门板，它的组成是双层彩钢板内填充六组分的聚氨酯发泡组成的，门板常规厚度为40-50mm。

门板表面经过压纹处理，美观大方。

在门板两侧安装铰链位置设有连续钢带，以保证铰链牢固安装。

2.轨道
轨道的作用是让门板的重量通过滑轮传递到它的上面，通过滑轮在轨道内滚动来完成工业门的开启和关闭工作。

3.平衡系统
工业滑升门采用扭簧平衡，扭簧平衡系统主要是由支承座轴、弹簧、线毂、钢丝绳等部件组成，平衡扭簧根据门重负荷软件计算而设计制作的扭簧，使平衡达到最佳状态。

工业门扭簧平衡系统的扭簧材料大多采用的是优质弹簧钢制造，扭簧表面需做氧化处理，以防使用时间过长造成表面腐蚀，影响美观。

4.控制及驱动系统
工业滑升门的控制及驱动系统主要由电机、控制箱及手拉葫芦组成。

驱动电机的旋转来驱动门的开启。

门在关闭时靠门的重量或驱动齿条来实现，此时驱动电机来控制门的关闭速度。

控制单元为门的运行提供速度调节和自动功能。

控制箱安装在门洞口侧部的墙壁上。

控制箱上有开门、关门、停止按钮和急停按钮。

控制箱上还安装有主电源开关，可以通过旋转该开关来接通或断开供电电源。

手拉葫芦安装于门体侧方，当遇到紧急情况或停电时，可以通过拉动手动拉链来开启或关闭快卷门。

5.安全系统
工业滑升门的安全装置主要有四种，分别是防弹簧断裂保护装置、安全气囊感应装置、防钢丝绳断裂保护装置、红外对射安全装置。

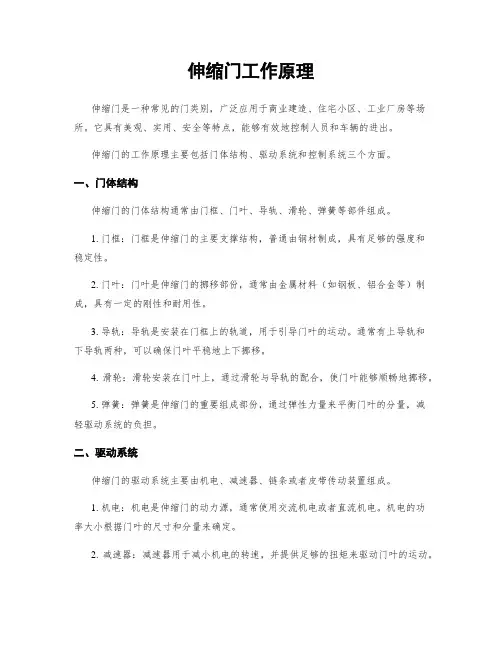

伸缩门工作原理伸缩门是一种常见的门类别，广泛应用于商业建造、住宅小区、工业厂房等场所。

它具有美观、实用、安全等特点，能够有效地控制人员和车辆的进出。

伸缩门的工作原理主要包括门体结构、驱动系统和控制系统三个方面。

一、门体结构伸缩门的门体结构通常由门框、门叶、导轨、滑轮、弹簧等部件组成。

1. 门框：门框是伸缩门的主要支撑结构，普通由钢材制成，具有足够的强度和稳定性。

2. 门叶：门叶是伸缩门的挪移部份，通常由金属材料（如钢板、铝合金等）制成，具有一定的刚性和耐用性。

3. 导轨：导轨是安装在门框上的轨道，用于引导门叶的运动。

通常有上导轨和下导轨两种，可以确保门叶平稳地上下挪移。

4. 滑轮：滑轮安装在门叶上，通过滑轮与导轨的配合，使门叶能够顺畅地挪移。

5. 弹簧：弹簧是伸缩门的重要组成部份，通过弹性力量来平衡门叶的分量，减轻驱动系统的负担。

二、驱动系统伸缩门的驱动系统主要由机电、减速器、链条或者皮带传动装置组成。

1. 机电：机电是伸缩门的动力源，通常使用交流机电或者直流机电。

机电的功率大小根据门叶的尺寸和分量来确定。

2. 减速器：减速器用于减小机电的转速，并提供足够的扭矩来驱动门叶的运动。

3. 传动装置：传动装置通常采用链条或者皮带传动，将机电的动力传递给门叶，使其能够顺畅地上下挪移。

三、控制系统伸缩门的控制系统主要由控制器、传感器和开关等组成，用于控制门叶的开闭和住手。

1. 控制器：控制器是伸缩门的核心部件，通过接收信号来控制机电的启停和转向，实现门叶的开闭。

2. 传感器：传感器用于检测门叶的位置和周围环境的变化，常见的传感器有光电传感器、红外线传感器等。

当传感器检测到障碍物或者人员时，会发送信号给控制器，使门叶住手运动或者改变方向。

3. 开关：开关用于手动控制伸缩门的开闭，通常安装在门体附近的墙壁或者柱子上。

伸缩门的工作原理是通过驱动系统的驱动，使门叶沿着导轨上下挪移，实现门体的开闭。

控制系统能够根据传感器的信号，智能地控制门叶的运动，确保安全可靠。

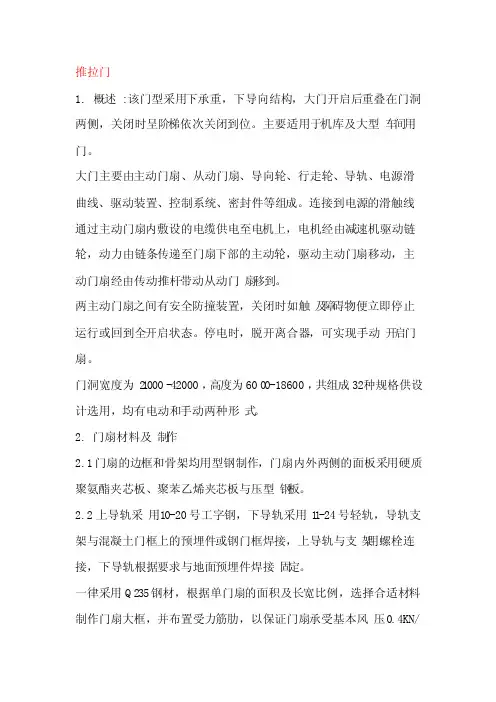

推拉门1. 概述 :该门型采用‎下承重，下导向结构‎，大门开启后‎重叠在门洞‎两侧，关闭时呈阶‎梯依次关闭‎到位。

主要适用于‎机库及大型‎车间用门。

大门主要由‎主动门扇、从动门扇、导向轮、行走轮、导轨、电源滑曲线‎、驱动装置、控制系统、密封件等组‎成。

连接到电源‎的滑触线通‎过主动门扇‎内敷设的电‎缆供电至电‎机上，电机经由减‎速机驱动链‎轮，动力由链条‎传递至门扇‎下部的主动‎轮，驱动主动门‎扇移动，主动门扇经‎由传动推杆‎带动从动门‎扇移到。

两主动门扇‎之间有安全‎防撞装置，关闭时如触‎及障碍物便‎立即停止运‎行或回到全‎开启状态。

停电时，脱开离合器‎，可实现手动‎开启门扇。

门洞宽度为‎21000‎-42000‎，高度为60‎00-18600‎，共组成32‎种规格供设‎计选用，均有电动和‎手动两种形‎式。

2. 门扇材料及‎制作2.1门扇的边‎框和骨架均‎用型钢制作‎，门扇内外两‎侧的面板采‎用硬质聚氨‎酯夹芯板、聚苯乙烯夹‎芯板与压型‎钢板。

2.2上导轨采‎用10-20号工字‎钢，下导轨采用‎11-24号轻轨‎，导轨支架与‎混凝土门框‎上的预埋件‎或钢门框焊‎接，上导轨与支‎架用螺栓连‎接，下导轨根据‎要求与地面‎预埋件焊接‎固定。

一律采用Q‎235钢材‎，根据单门扇‎的面积及长‎宽比例，选择合适材‎料制作门扇‎大框，并布置受力‎筋肋，以保证门扇‎承受基本风‎压0.4KN/㎡时门扇变形‎不超过2/1000。

面板和背板‎：保温型门扇‎面板采用双‎层彩钢板内‎充聚胺酯发‎泡料保温板‎，彩钢板厚度‎δ=0.4，保温板厚度‎40mm，非保温型门‎扇面板可采‎用δ=0.6 mm彩色压‎型钢板，背板均采用‎彩色压型钢‎板。

面板和背板‎的颜色、花纹按市场‎供货，由用户选定‎。

动力：动力采用减‎速电机，安装于门体‎上，随门运动。

功率一般选‎择0.55千瓦~1.1千瓦，视门体重量‎而定，特大门可采‎用双组动力‎。

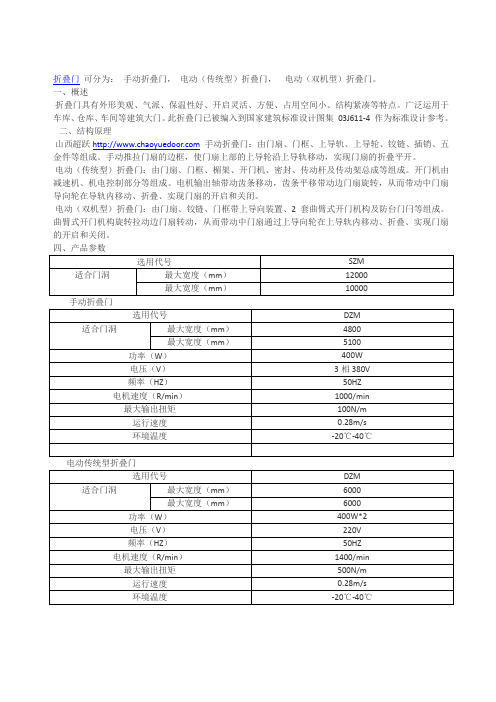

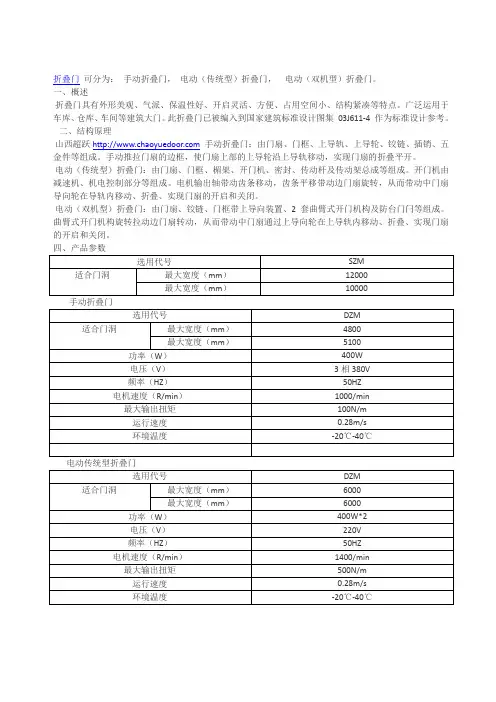

折叠门可分为：手动折叠门，电动（传统型）折叠门，电动（双机型）折叠门。

一、概述
折叠门具有外形美观、气派、保温性好、开启灵活、方便、占用空间小、结构紧凑等特点。

广泛运用于车库、仓库、车间等建筑大门。

此折叠门已被编入到国家建筑标准设计图集03J611-4 作为标准设计参考。

二、结构原理
山西超跃手动折叠门：由门扇、门框、上导轨、上导轮、铰链、插销、五金件等组成。

手动推拉门扇的边框，使门扇上部的上导轮沿上导轨移动，实现门扇的折叠平开。

电动（传统型）折叠门：由门扇、门框、楣架、开门机、密封、传动杆及传动架总成等组成。

开门机由减速机、机电控制部分等组成。

电机输出轴带动齿条移动，齿条平移带动边门扇旋转，从而带动中门扇导向轮在导轨内移动、折叠、实现门扇的开启和关闭。

电动（双机型）折叠门：由门扇、铰链、门框带上导向装置、2套曲臂式开门机构及防台门闩等组成。

曲臂式开门机构旋转拉动边门扇转动，从而带动中门扇通过上导向轮在上导轨内移动、折叠、实现门扇的开启和关闭。

电动传统型折叠门。

浅谈工业门中工业滑升门组成及操作工业门又叫工业提升转折门，今天，旭峰门业为大家介绍一下工业门的组成以及操作方式门板系统：工业门的门板由双层镀锌板组成，表面喷涂处理(普通面板)，抗氧化。

两钢板之间填充高密度膨胀聚氨酯泡沫，隔热隔音，较强机械抵抗力。

门体的内外表面经过特别处理，可以满足各种现代化工业厂房的外观要求。

1、门板工业门的门板由双层镀锌板组成，表面喷涂处理(普通面板)，抗氧化。

两钢板之间填充高密度膨胀聚氨酯泡沫，隔热隔音，较强机械抵抗力。

在安装铰链位置设有连续钢带，以保证铰链牢固安装。

2、五金配件：工业门导轨为热镀锌钢板辊压制作的工业门专用导轨；导轨截面形状带有防脱钩，以确保导轮在导轨内平稳运行；导轮采工业门专用导轮，导轮材料为耐磨材料，内含滚轮轴承，运转平稳、无噪音。

其余五金配件均采用热镀锌钢板冲压制作，尺寸准确，质量良好。

3、平衡系统：工业滑升门采用扭簧平衡，平衡扭簧采用的是根据门重负荷软件计算而制作出的专用高质量扭簧，能够让工业门的平衡达到最佳状态。

同时，在平衡轴上还装有扭簧断裂保护装置，该装置能在平衡扭簧断裂时，防止门板坠落。

工业门钢丝绳安全系数大于门重的5倍，并在门板上设置防钢丝绳断裂，确保门板安全运行。

4、安全保护装置：①、在工业门的底部设有安全气囊，在门的关闭过程中遇碍物能自动反向运行到全开状态；②、在工业门的底部二端设有刀片式的钢丝绳断裂保护装置，当钢丝绳断裂门体下落时，该装置能切入导轨，有效阻止门体坠落；③、工业门电机设有脱开离合装置，切换至手动时，可手动操作门体运动。

5、密封条：门洞顶部及二侧均设置三元乙丙橡胶密封条，在门体底部设置三元乙丙橡胶安全气囊及密封翼，确保门体与建筑间的良好密闭性。

6、工业滑升操作：提升门操作分手动控制方式和电动控制方式：1）手动控制方式：通过手动一次性完成门的提升和下降，停电情况下，门能手动开启。

2）电动控制方式：（在手动控制的基础上）在每樘提升门旁（内侧）均设有标准操作按钮盒，可通过操控按钮盒上的上、停、下按钮来启、闭门体。

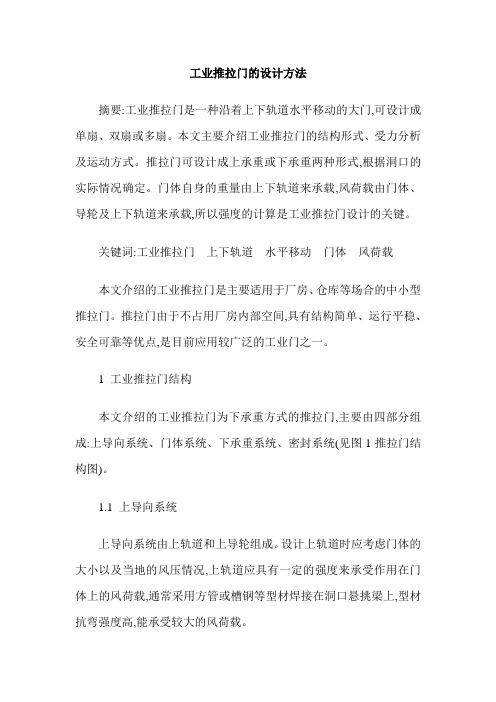

工业推拉门的设计方法摘要:工业推拉门是一种沿着上下轨道水平移动的大门,可设计成单扇、双扇或多扇。

本文主要介绍工业推拉门的结构形式、受力分析及运动方式。

推拉门可设计成上承重或下承重两种形式,根据洞口的实际情况确定。

门体自身的重量由上下轨道来承载,风荷载由门体、导轮及上下轨道来承载,所以强度的计算是工业推拉门设计的关键。

关键词:工业推拉门上下轨道水平移动门体风荷载本文介绍的工业推拉门是主要适用于厂房、仓库等场合的中小型推拉门。

推拉门由于不占用厂房内部空间,具有结构简单、运行平稳、安全可靠等优点,是目前应用较广泛的工业门之一。

1 工业推拉门结构本文介绍的工业推拉门为下承重方式的推拉门,主要由四部分组成:上导向系统、门体系统、下承重系统、密封系统(见图1推拉门结构图)。

1.1 上导向系统上导向系统由上轨道和上导轮组成。

设计上轨道时应考虑门体的大小以及当地的风压情况,上轨道应具有一定的强度来承受作用在门体上的风荷载,通常采用方管或槽钢等型材焊接在洞口悬挑梁上,型材抗弯强度高,能承受较大的风荷载。

上导轮固定在门体顶横梁上,在上轨道内作水平运动。

上导轮应运转灵活,保证推拉门在行进的过程中畅通无阻。

建议在上导轮内部镶嵌密封轴承,防止灰尘进入影响上导轮转动,同时可延长上导轮的使用寿命。

上导轮除起到导向的作用外,还承受门扇传递过来的风荷载。

1.2 门体系统1.2.1 门体骨架设计门体骨架的设计是工业推拉门设计的重点,风荷载直接作用在门体上,骨架的强度则决定了门体的变形情况,所以要对骨架的强度进行受力分析。

按照《建筑结构荷载规范》GB50009-2001的规定,考虑风荷载的体型系数、风压高度变化系数、阵风系数,同时要考虑局部风压体形系数的影响,利用有限元建模对门体骨架进行受力分析,保证门体强度、钢度和稳定性。

门体骨架在最大风压作用下的挠度要求≤L/400(L为门体高度)。

门体骨架的材料通常采用碳素结构钢,根据门体的大小、受力分析情况,同时考虑外饰板的铺设方式,采用合适的型钢材料焊接而成。

推拉工业门的运行三大系统
推拉工业门是现代工业厂房、仓库的专用门种，它通过向门洞两侧或一侧移动来完成日常的运行开启，同时达到节省空间的目的，深受各类工业用户的喜爱。

旭峰工业推拉门的正常运行离不开三大系统，具体都是哪些系统呢？
驱动系统
驱动系统是推拉工业门的枢纽运步履力，它利用电机直接带动链轮，再由链轮、链条带动门体的下承重轮滚动，达到门体的开、关运行目的。

此外，驱念头构应设计有专业离合器，这样在停电或电器部门发生故障时，就可以采用手动方式来开关大门。

一般来说，驱动系统大都安装在门体的骨架内，不外在相应位置应设有检验口，检验口应在密封的同时达到利便拆卸维修的目的。

承重系统
推拉工业门的承重系统分为上承重和下承重两种。

下承重系统由下轨道和下承重轮组成，下轨道和下承重轮需具有足够的强度，这是由于平移门门体的全部重量通过下承重轮传递给下轨道，同时还要承受一部门的风荷载。

下轨道一般采用轻轨来铺设，铺设时，上下轨道的中央线处于平行状态，来保证门体平稳运行。

下承重轮通过在轻轨上的动弹，可以带动门体一起运行，继而实现门体的开启、封闭动作。

密封系统
推拉工业门的门体与门框、门体与门体之间应当具有良好的密封效果，其密封材料大多采用的是橡胶以及尼龙毛刷。

至于门体的侧密封也需密封到位，也就是说，当门体到位时，密封系统才与另一门体或墙体相搭接，避免全过程重合接触门体，造成门体外饰板划伤。

对于工业平移门来说，承重系统、密封系统、驱动系统是其运行的三大枢纽，承重系统可以让门体平稳运行，驱动系统则是门体运行的主要动力来源，密封系统可以保证门体达到保温隔音的目的，三者缺一不可！。

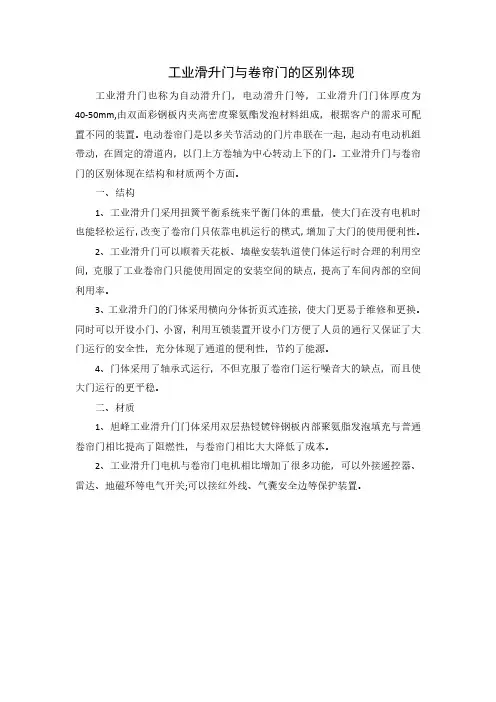

工业滑升门与卷帘门的区别体现
工业滑升门也称为自动滑升门，电动滑升门等，工业滑升门门体厚度为40-50mm,由双面彩钢板内夹高密度聚氨酯发泡材料组成，根据客户的需求可配置不同的装置。

电动卷帘门是以多关节活动的门片串联在一起，起动有电动机组带动，在固定的滑道内，以门上方卷轴为中心转动上下的门。

工业滑升门与卷帘门的区别体现在结构和材质两个方面。

一、结构
1、工业滑升门采用扭簧平衡系统来平衡门体的重量，使大门在没有电机时也能轻松运行，改变了卷帘门只依靠电机运行的模式，增加了大门的使用便利性。

2、工业滑升门可以顺着天花板、墙壁安装轨道使门体运行时合理的利用空间，克服了工业卷帘门只能使用固定的安装空间的缺点，提高了车间内部的空间利用率。

3、工业滑升门的门体采用横向分体折页式连接，使大门更易于维修和更换。

同时可以开设小门、小窗，利用互锁装置开设小门方便了人员的通行又保证了大门运行的安全性，充分体现了通道的便利性，节约了能源。

4、门体采用了轴承式运行，不但克服了卷帘门运行噪音大的缺点，而且使大门运行的更平稳。

二、材质
1、旭峰工业滑升门门体采用双层热锓镀锌钢板内部聚氨脂发泡填充与普通卷帘门相比提高了阻燃性，与卷帘门相比大大降低了成本。

2、工业滑升门电机与卷帘门电机相比增加了很多功能，可以外接遥控器、雷达、地磁环等电气开关;可以接红外线、气囊安全边等保护装置。

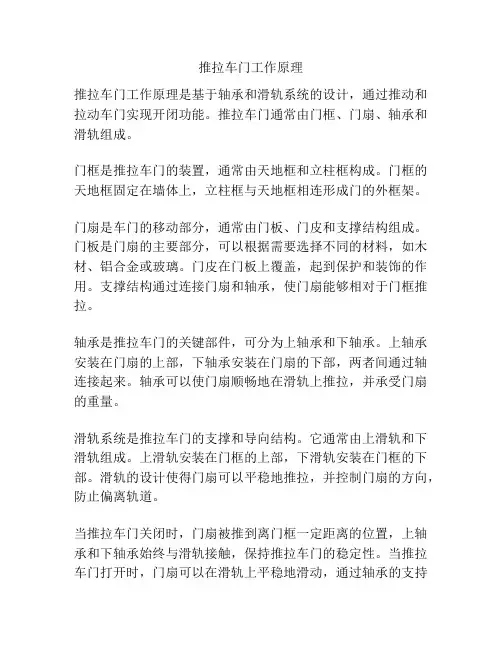

推拉车门工作原理
推拉车门工作原理是基于轴承和滑轨系统的设计，通过推动和拉动车门实现开闭功能。

推拉车门通常由门框、门扇、轴承和滑轨组成。

门框是推拉车门的装置，通常由天地框和立柱框构成。

门框的天地框固定在墙体上，立柱框与天地框相连形成门的外框架。

门扇是车门的移动部分，通常由门板、门皮和支撑结构组成。

门板是门扇的主要部分，可以根据需要选择不同的材料，如木材、铝合金或玻璃。

门皮在门板上覆盖，起到保护和装饰的作用。

支撑结构通过连接门扇和轴承，使门扇能够相对于门框推拉。

轴承是推拉车门的关键部件，可分为上轴承和下轴承。

上轴承安装在门扇的上部，下轴承安装在门扇的下部，两者间通过轴连接起来。

轴承可以使门扇顺畅地在滑轨上推拉，并承受门扇的重量。

滑轨系统是推拉车门的支撑和导向结构。

它通常由上滑轨和下滑轨组成。

上滑轨安装在门框的上部，下滑轨安装在门框的下部。

滑轨的设计使得门扇可以平稳地推拉，并控制门扇的方向，防止偏离轨道。

当推拉车门关闭时，门扇被推到离门框一定距离的位置，上轴承和下轴承始终与滑轨接触，保持推拉车门的稳定性。

当推拉车门打开时，门扇可以在滑轨上平稳地滑动，通过轴承的支持
实现开启和关闭的动作。

总之，推拉车门的工作原理是通过轴承和滑轨系统的协同作用，使门扇能够顺畅地推拉，实现开闭功能。

这种设计既方便实用，又可以节省空间，广泛应用于各种建筑场所。

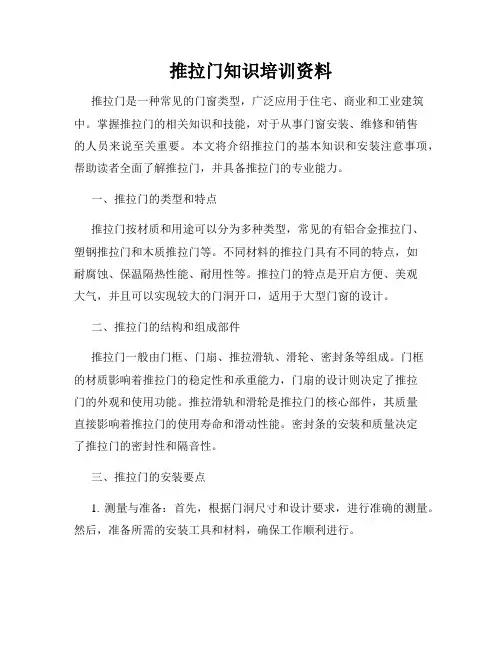

推拉门知识培训资料推拉门是一种常见的门窗类型，广泛应用于住宅、商业和工业建筑中。

掌握推拉门的相关知识和技能，对于从事门窗安装、维修和销售的人员来说至关重要。

本文将介绍推拉门的基本知识和安装注意事项，帮助读者全面了解推拉门，并具备推拉门的专业能力。

一、推拉门的类型和特点推拉门按材质和用途可以分为多种类型，常见的有铝合金推拉门、塑钢推拉门和木质推拉门等。

不同材料的推拉门具有不同的特点，如耐腐蚀、保温隔热性能、耐用性等。

推拉门的特点是开启方便、美观大气，并且可以实现较大的门洞开口，适用于大型门窗的设计。

二、推拉门的结构和组成部件推拉门一般由门框、门扇、推拉滑轨、滑轮、密封条等组成。

门框的材质影响着推拉门的稳定性和承重能力，门扇的设计则决定了推拉门的外观和使用功能。

推拉滑轨和滑轮是推拉门的核心部件，其质量直接影响着推拉门的使用寿命和滑动性能。

密封条的安装和质量决定了推拉门的密封性和隔音性。

三、推拉门的安装要点1. 测量与准备：首先，根据门洞尺寸和设计要求，进行准确的测量。

然后，准备所需的安装工具和材料，确保工作顺利进行。

2. 安装门框：根据测量结果，按照门框的尺寸进行切割和调整。

然后，使用膨胀螺栓或膨胀螺丝将门框固定在门洞上。

3. 安装门扇：将门扇放置在门框上，确保门扇与门框平齐。

然后，使用合适的螺丝将门扇固定在门框上。

4. 安装滑轨和滑轮：根据门扇的设计和推拉方式，选择合适的滑轨和滑轮进行安装。

确保滑轨平整并且滑轮能够自由滑动。

5. 安装密封条：根据门扇和门框的接触部位，选择合适的密封条进行安装。

确保密封条能够有效防止气流、水流和噪音的渗透。

6. 检查和调整：安装完成后，仔细检查推拉门的滑动性能、密封性和稳定性。

如有需要，进行必要的调整和修正。

四、推拉门的维护和保养1. 定期清洁：使用干净的软布或海绵清洁推拉门的表面和滑轨，避免灰尘和污垢的积累。

2. 润滑滑动部件：定期对推拉门的滑轨、滑轮和其他滑动部件进行润滑，保证推拉门的顺畅运行。
