【微机原理】第8章输入输出接口II-8255

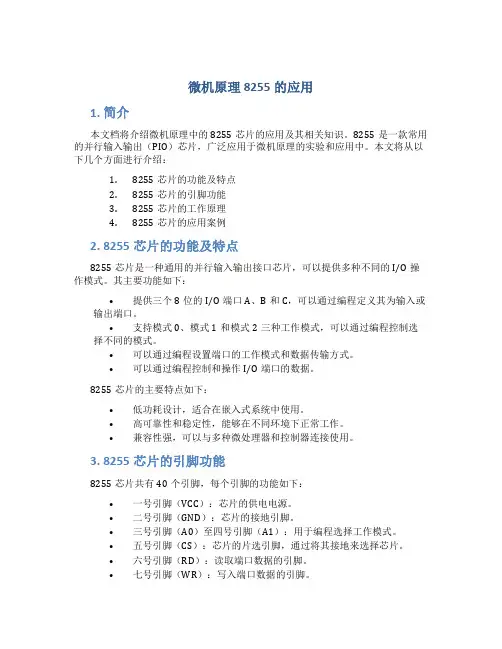

微机原理8255的应用1. 简介本文档将介绍微机原理中的8255芯片的应用及其相关知识。

8255是一款常用的并行输入输出（PIO）芯片，广泛应用于微机原理的实验和应用中。

本文将从以下几个方面进行介绍：1.8255芯片的功能及特点2.8255芯片的引脚功能3.8255芯片的工作原理4.8255芯片的应用案例2. 8255芯片的功能及特点8255芯片是一种通用的并行输入输出接口芯片，可以提供多种不同的I/O操作模式。

其主要功能如下：•提供三个8位的I/O端口A、B和C，可以通过编程定义其为输入或输出端口。

•支持模式0、模式1和模式2三种工作模式，可以通过编程控制选择不同的模式。

•可以通过编程设置端口的工作模式和数据传输方式。

•可以通过编程控制和操作I/O端口的数据。

8255芯片的主要特点如下：•低功耗设计，适合在嵌入式系统中使用。

•高可靠性和稳定性，能够在不同环境下正常工作。

•兼容性强，可以与多种微处理器和控制器连接使用。

3. 8255芯片的引脚功能8255芯片共有40个引脚，每个引脚的功能如下：•一号引脚（VCC）：芯片的供电电源。

•二号引脚（GND）：芯片的接地引脚。

•三号引脚（A0）至四号引脚（A1）：用于编程选择工作模式。

•五号引脚（CS）：芯片的片选引脚，通过将其接地来选择芯片。

•六号引脚（RD）：读取端口数据的引脚。

•七号引脚（WR）：写入端口数据的引脚。

•八号引脚（RESET）：芯片的复位引脚。

•九号引脚至十六号引脚（PA0至PA7）：端口A的数据线。

•十七号引脚至二十四引脚（PB0至PB7）：端口B的数据线。

•二十五号引脚至三十二号引脚（PC0至PC7）：端口C的数据线。

4. 8255芯片的工作原理8255芯片是通过控制寄存器对其进行编程来实现不同功能的。

通过编程控制控制寄存器的值，可以选择端口的工作模式、数据传输方式等。

8255芯片的工作原理如下：1.初始化8255芯片，设置控制寄存器的值。

微机原理实验报告实验题目：可编程并行接口8255一、实验目的1、掌握8255的基本输入输出和PC端口位控的工作方式及应用编程。

2、掌握8255的典型应用电路接法。

二、实验知识回顾8255控制字1、控制方式2、C端口置位复位控制字三、实验内容1、 8255流水灯显示，首先用逻辑电平开关预置一个数字，从A口读入，写入01H到C端口上，左移一次在进行输出，A口读入数据作为左移次数，这样循环下去，从而实现流水灯的显示。

2、用PC端口位控制法控制LED灯，依次点亮LED灯。

四、实验器材微机原理实验箱1个电脑（带TPC-USB软件）1台插线若干五、实现过程1、8255流水灯显示（1）流程图（2）程序源代码io8255a equ 2a0h ;8255A口地址io8255b equ 2a1h ；8255B口地址io8255c equ 2a2h ；8255C口地址io8255mode equ 2a3h ;控制寄存器地址stack1 segment stackdw 256 dup(?)stack1 endsdata segmentla db ? ;定义数据变量lb db ?data endscode segmentassume cs:code,ds:datastart:mov ax,data ;程序由start处开始mov ds,axmov dx,io8255mode ;定义8255的工作方式mov al,90h ;方式0A口输入C口输出out dx,al ;mov dx,io8255a ;A口的地址存入dxin al,dx ;从dx也就是A口读入数据mov la,al ;读入的数据暂存在la变量mov dx,io8255c ;C口的地址存入dxmov al,01h ;将寄存器最低位置零out dx,al ;置位后的值输入给dx，也就是C口mov lb,al ;置位后的值暂存于变量lbloop1:call delaymov al,la ;将A口数据写入CX用以计数mov ch,00hmov cl,laloop2:call delaymov al,lbrol al,1 ;在寄存器内进行位移操作mov lb,al ;将操作后的结果重新写入变量al，为后面调用做准备mov dx,io8255c ;dx代表C口的地址out dx,al ;将al中存储的值写入dx，即C口mov ah,1 ;选择dos的模式为从键盘读取数据int 16h ;进入中断jnz quit ;ZF为0则跳到quitdec cx ;计数器减一jnz loop2 ;若cx！=0，跳到loop2quit:mov ax,4c00h ;结束程序并退出int 21hdelay proc near ;延时子程序push cxpush axmov cx,01fhd1: mov ax,0ffffhd2: dec axjnz d2loop d1pop axpop cxretdelay endpcode endsend start2、位控设置C口输出点亮LED（1）流程图（2）程序源代码io8255a equ 2a0h ;8255A口地址io8255b equ 2a1h ；8255B口地址io8255c equ 2a2h ；8255C口地址io8255mode equ 2a3h ;控制寄存器地址stack1 segment stackdw 256 dup(?)stack1 endsdata segmentla db ? ;定义数据变量lb db ?data endscode segmentassume cs:code,ds:datastart:mov ax,data ;程序由start处开始mov ds,axmov dx,io8255mode ;定义8255的工作方式mov al,00001111b ;位控设置C口最高位为1out dx,almov cx,7 ;剩余未点亮灯数为7 loop1:call delaydec aldec alout dx,aldec cxjnz loop1delay proc near ;延时子程序push cxpush axmov cx,01fhd1: mov ax,0ffffhd2: dec axjnz d2loop d1pop axpop cxretdelay endpcode endsend start（3）实验结果图六、小结通过本次试验，我进一步了解了8255的可编程性，以及如何正确的通过程序控制8255，也更加熟悉了8255 C 端口的位控输出。

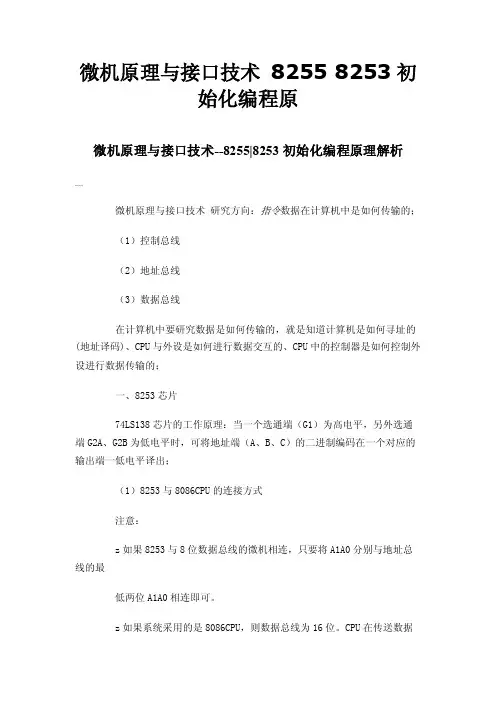

微机原理与接口技术8255 8253初始化编程原微机原理与接口技术--8255|8253初始化编程原理解析000微机原理与接口技术研究方向：指令数据在计算机中是如何传输的；（1）控制总线（2）地址总线（3）数据总线在计算机中要研究数据是如何传输的，就是知道计算机是如何寻址的(地址译码)、CPU与外设是如何进行数据交互的、CPU中的控制器是如何控制外设进行数据传输的；一、8253芯片74LS138芯片的工作原理：当一个选通端（G1）为高电平，另外选通端G2A、G2B为低电平时，可将地址端（A、B、C）的二进制编码在一个对应的输出端一低电平译出；（1）8253与8086CPU的连接方式注意：z如果8253与8位数据总线的微机相连，只要将A1A0分别与地址总线的最低两位A1A0相连即可。

z如果系统采用的是8086CPU，则数据总线为16位。

CPU在传送数据时，总是将低8位数据送往偶地址端口，将高8位数据送到奇地址端口。

偶地址端口的数据总是通过低8位数据总线送到CPU，奇地址端口的数据总是通过高8位数据总线送到CPU。

当仅具有8位数据总线的存储器或I/O接口芯片与8086的16位数据总线相连时，既可以连到高8位数据总线，也可以接在低8位数据总线上。

在实际设计系统时，常将这些芯片的数据线D7~D0接到系统数据总线的低8位，这样，CPU就要求芯片内部的各个端口为偶地址（地址总线的A0＝0）。

应改用地址总线中的A2A1实现端口选择，即将A2连到8253的A1引脚，而将A1与8253的A0引脚相连。

（如上如所示）例题解析：5．若8253的地址为：04H-07H，要使计数器2工作于方式2，按二进制计数，计数值为02F0H，写出初始化程序。

若要读取通道1的16位计数值，写出其程序。

（1）初始化程序的步骤二、初始化编程步骤和门控信号的功能1．8253的初始化编程步骤接通电源时，8253处于未定义状态，在使用之前，必须用程序把它们初始化为所需的特定模式，这个过程称为初始化编程。

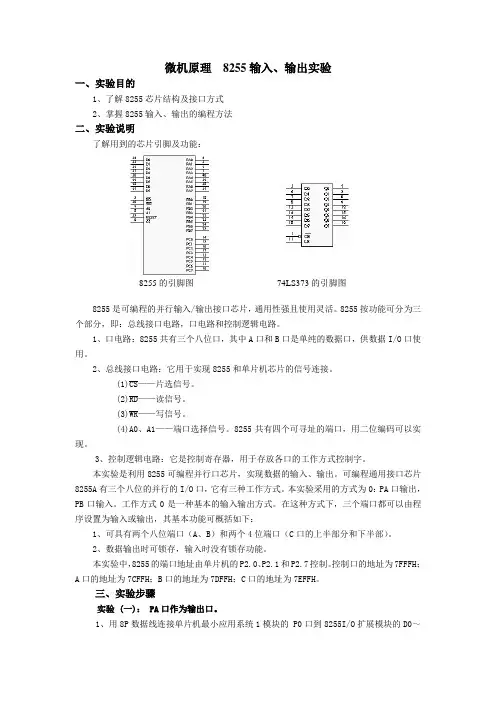

微机原理 8255输入、输出实验一、实验目的1、了解8255芯片结构及接口方式2、掌握8255输入、输出的编程方法二、实验说明了解用到的芯片引脚及功能：8255是可编程的并行输入/输出接口芯片，通用性强且使用灵活。

8255按功能可分为三个部分，即：总线接口电路，口电路和控制逻辑电路。

1、口电路：8255共有三个八位口，其中A 口和B 口是单纯的数据口，供数据I/O 口使用。

2、总线接口电路：它用于实现8255和单片机芯片的信号连接。

(1)CS ——片选信号。

(2)RD (3)WR(4)A0、A1——端口选择信号。

8255共有四个可寻址的端口，用二位编码可以实现。

3、控制逻辑电路：它是控制寄存器，用于存放各口的工作方式控制字。

本实验是利用8255可编程并行口芯片，实现数据的输入、输出。

可编程通用接口芯片8255A 有三个八位的并行的I/O 口，它有三种工作方式。

本实验采用的方式为0：PA 口输出，PB 口输入。

工作方式0是一种基本的输入输出方式。

在这种方式下，三个端口都可以由程序设置为输入或输出，其基本功能可概括如下：1、可具有两个八位端口（A 、B ）和两个4位端口（C 口的上半部分和下半部）。

2、数据输出时可锁存，输入时没有锁存功能。

本实验中，8255的端口地址由单片机的P2.0、P2.1和P2.7控制。

控制口的地址为7FFFH ；A 口的地址为7CFFH ；B 口的地址为7DFFH ；C 口的地址为7EFFH 。

三、实验步骤实验 (一)： PA 口作为输出口。

1、用8P 数据线连接单片机最小应用系统1模块的 P0口到8255I/O 扩展模块的D0～8255的引脚图74LS373的引脚图D7口，连接8255I/O扩展模块的PA0～PA7到八位逻辑电平显示模块的D0-D7口，用二号导线分别连接单片机最小应用系统1模块的P2.0、P2.1、P2.7、RD、WR到8255I/O扩展模块的A0、A1、CS、RD、WR，连接8255I/O扩展模块的RESET口到复位模块的复位口。

《微机原理及应用技术》课程实验报告实验五可编程并行I/O接口8255【预习内容】1．怎样选中可编程I/O接口？怎样实现I/O端口的寻址？8255的CS/接地址译码/CS0，则命令字地址为8003H，PA口地址为8000H，PB口地址为8001H，PC口地址为8002H。

通过地址/数据总线，按照指定地址进行读写操作直接选中8255。

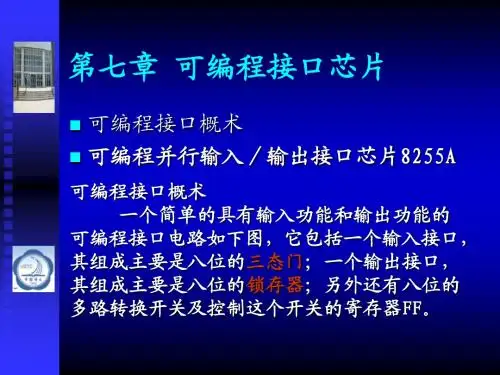

并行接口是以数据的字节为单位与I/O设备或被控制对象之间传递信息。

CPU和接口之间的数据传送总是并行的，即可以同时传递8位、16位或32位等。

8255可编程外围接口芯片是Intel公司生产的通用并行I/O接口芯片。

CPU与外设交换的数据是以字节为单位进行的。

因此一个外设的数据端口含有8位。

而状态口和命令口可以只包含一位或几位信息，所以不同外设的状态口允许共用一个端口，命令口也可共用。

数据信息、状态信息和控制信息的含义各不相同，按理这些信息应分别传送。

但在微型计算机系统中，CPU通过接口和外设交换数据时，只有输入（IN）和输出（OUT）两种指令，所以只能把状态信息和命令信息也都当作数据信息来传送，且将状态信息作为输入数据，控制信息作为输出数据，于是三种信息都可以通过数据总线传送了。

但要注意，这三种信息被送入三种不同端口的寄存器，因而能实施不同的功能。

CPU对外设的访问实质上是对I/O接口电路中相应的端口进行访问，也需要由译码电路来形成I/O端口地址。

I/O端口的编址方式有两种·存储器映象寻址方式·I/O指令寻址方式2．8255A接口芯片内含几个I/O端口？它们的名称分别是？这些I/O口地址有何特点？三个数据端口，三种工作方式A口可工作于方式0、方式1和方式2中的任一种B口可工作于方式0和方式1，但不能工作于方式2C口只能工作于方式08位数据端口：A口、B口、C口A口：PA7~PA0B口：PB7~PB0C口：PC7~PC0连接外部设备A口与B口为一个8位的输入口或输出口C口单独作为一个8位的输入口或输出口配合A口和B口使用，作为控制信号和状态信号3．8255A有几个控制字？怎样设置？它有两个控制字，一个是方式选择控制字，一个是对C口进行置位或复位控制字。

西安交通大学实验报告成绩第页共页课程微机原理与接口技术实验系别生物医学工程实验日期年月日专业班级组别交报告日期年月日姓名学号报告退发 (订正、重做) 同组者教师审批签字实验名称8255可编程并行接口实验一、实验目的：1、掌握8255芯片结构及工作方式；2、熟悉8255并行口扩展的编程。

二、实验设备1、Lab6000p实验教学系统；2、IBM-PC机三、系统中8255模块Lab6000p实验箱中的8255模块连线如图所示：AD0～AD7、A0、A1、RESET、/WR、/RD已分别连至系统总线DB0～DB7、AB0、AB1、RESET、/IOW、/IOR；8255_CS、PA口、PB口、PC口引出留给用户连接。

四、实验内容和实验步骤1、8255基本输入输出方式――开关控制LED显示1)实验要求开关拨上LED亮，开关拨下LED灭。

2)电路连接8255_CS连至地址译码/CS0，PA口连至LED电平显示模块，PB口连至开关电路。

3)程序框图4)程序代码mode equ 082h ; 方式0，PA，PC输出，PB输入PortA equ 8000h ; Port APortB equ 8001h ; Port BPortC equ 8002h ; Port CCAddr equ 8003h ; 控制字地址code segmentassume cs:codeStart:mov al, modemov dx, CAddrout dx, al ; 输出控制字loop1: mov dx, PortBin al, dxmov dx, PortAout dx, aljmp loop1code endsend start5)实验步骤[1]在Lab6000p实验箱上完成连接电路；[2]开启计算机电源，开启Lab6000p实验箱电源；[3]启动WAVE6000软件；[4]确认WAVE6000与Lab6000p连接；[5]输入源代码；[6]编译源代码（F9）；[7]单步运行源代码（F8），观察每条指令执行结果；[8]连续运行程序（Ctrl+F9），上下拨动开关观察LED显示情况。

8255输入输出知识要点8255输入输出是指使用8255芯片进行输入和输出操作的技术。

8255芯片是一种通用输入输出设备，可用于控制和监测外部设备。

本文将介绍8255输入输出的原理、应用和特点。

一、8255芯片的原理8255芯片是一种具有三个8位双向并行端口的设备，分别称为PortA、PortB和PortC。

PortA和PortB可以用作输入端口或输出端口，而PortC的8位则用作控制信号。

通过对PortC的控制，可以实现输入输出的选择和控制。

8255芯片的输入和输出方式有两种：模式0和模式1。

模式0是将PortA和PortB分别设置为输入和输出端口，而模式1则是将PortA设置为输入端口，PortB设置为输出端口。

二、8255芯片的应用1. 控制外部设备：8255芯片可以与各种外部设备连接，如LED显示器、数码管、键盘等。

通过对PortA和PortB的输入输出控制，可以实现对外部设备的控制和监测。

2. 数据采集和传输：8255芯片可以将外部设备采集到的数据输入到计算机中，也可以将计算机处理后的数据输出到外部设备中。

这在工业自动化和科学实验中非常常见。

3. 并行通信：8255芯片可以作为并行通信接口的一部分，实现计算机和外部设备之间的高速数据传输。

4. 扩展IO端口：由于计算机的IO端口有限，当需要连接更多的外部设备时，可以使用8255芯片扩展IO端口，从而实现更多的输入输出功能。

三、8255芯片的特点1. 灵活性强：8255芯片可以根据需要配置为不同的输入输出模式，适应各种应用场景。

2. 高速传输：8255芯片支持高速数据传输，可以满足对数据传输速度要求较高的应用。

3. 兼容性好：8255芯片与多种外部设备兼容，可以与各种通信协议和设备进行连接。

4. 易于编程：8255芯片的控制信号可以通过编程来实现，编程语言可以是汇编语言或高级语言。

5. 成本低廉：8255芯片是一种低成本的通用IO设备，适用于大规模生产和广泛应用。
