【摘要】在音响电路中，经常用多个发光二极管作为音量强度的指示。
发光二极管分别接在三极管的集电极，当三极管导通时，作为其集电极负载的发光二极管就会导通发光。
利用二极管的钳位作用去控制三极管的导通，就可以产生发光二极管的数目随着音量电压强度变化的效果。
用三极管来实现实验要求，用这种方法，要考虑三极管的压降，输入电阻，输出电阻等因素。
【关键字】发光二极管集成音量驱动电路 NPN型三极管目录前言 (3)第一章设计任务与要求 (4)第二章系统组成及原理 (4)第三章电路设计方案 (5)方案一 (5)方案二 (6)方案三 (7)第四章实验、调试及测试结果与分析 (8)第五章结论与心得 (9)第六章参考文献 (9)第七章附录 (9)现今世界中电子技术与电子产品的应用越加广泛，人们对电子技术的要求也越来越高。
因此如何根据实际要求设计出简便实用的电子技术物品便显得尤为重要。
通过本次设计主要是为了1、学习电子电路设计方法，熟知集成运算放大电路、晶体三极管的截止、放大、饱合状态的电路特征及其工作原理；2．熟悉发光二极管LED的性能和应用。
3．学习用LED组成电平指示电路的方法。
4、培养勤奋、认真仔细、分析故障和解决问题的能力；5、熟悉使用实验板并设计、动手制作电子电路。
本课程设计基本要求：（1）随着输入信号的增加LED被逐次点亮；（2）点亮数目的反映声音的强度。
整体思路为用放大比较器来实现实验要求，即通过基准电平对电压进行分配，然后再通过放大比较器对输入交流信号进行判断，当达到所需电压时各灯依次亮，这种方法结构简单，误差较小。
本课程设计音响系统的输出电平指示电路基本要求：（1）随着输入信号的增加LED被逐次点亮；（2）点亮数目的反映声音的强度。
2、基本原理：在音响电路中，经常用多个发光二极管作为音量强度的指示。
发光二极管分别接在三极管的集电极，当三极管导通时，作为其集电极负载的发光二极管就会导通发光。
利用二极管的钳位作用去控制三极管的导通，就可以产生发光二极管的数目随着音量电压强度变化的效果。
音乐电平指示器
这种LED随音乐闪烁，效果上类似于音响设备的电平指示器。
电路很多，可用分立元件，也可用现成的IC，如图所示：此图可接21只LED，排成往两边闪的效果，中间一只LED长亮，作为电源指示。
输入端接音频信号，信号弱，LED闪的少，信号强，LED闪的多，直至闪到头。
使LED灯随音乐节奏闪动；LED灯可以通过开关电路如三极管开关电路、可关断可控硅电路对其电源进行控制，问题在于取得随音乐变化的控制电压，以控制连接LED灯的开关电路，使灯亮灭。
控制电压可以用电压比较电路，例如两个以LED灯为负载的三极管开关电路，其中基极预置的偏压不同，音频输出电压当通过电容同时偶合到这两电路基极时，偏置电压较高的一路得到稍低的音频电压时便导通，对应LED 灯点亮，而偏置电压低的一路则需要较大的音频电压才得到导通；这样，两路灯便可以跟随输出大小闪烁；或者，两路一样偏置的开关电路，分别由高、低音分频器驱动，则开关电路由不同频率电压控制，灯光跟随频率闪烁。
实际上，有现成的由输出音量控制的LED灯闪烁电路，见来自网络的附图；如果控制彩灯功率较大，使用它来控制固态继电器就可以扩大输出功率了。
总算焊的有点样子了刚学焊接不久欢迎各种吐槽
电路图网上找的。
自制LED音乐电平详细教程（图解）
制作初衷：
许多朋友都喜欢闲暇的时候放开音响听听动感的音乐来解闷，我也不例外，突然有一天注意到音响上的电源指示灯随音量的高低闪烁变动，极为好看。
我清楚这是音量太大，音响稳压器过载的结果，但是如果能单独有这么个东西该多好，于是我就在网上乱搜结果还真的有，一开始以为非常复杂，没想到有人能亲收制作，于是我就有了一个计划自制一个LED音乐电平。
首先电路图必须有，我不是学电子的，所以搜的
这是10个LED组成的音乐电平电路图，
其次就是选购材料和工具了，在西安电子大楼和中工电子市场转，想要什么就有什么，需要的材料主要有
1.白发蓝LED 50只（实际用20只预防烧掉和其他用途）。
2.试验面包板.链接线一套。
3.稳压电源（3~12V）一个。
4.耳机分支器一个。
5.电位器5K两个。
6.PCB板（40*60cm）。
7.小开关一个。
8.芯片插座和芯片LM3914两个。
9.耳机插孔
10.导线若干。
11.电烙铁焊锡支架焊线等工具。
严格按照电路图在面包试验板上链接好，然后就上电脑耳机输出口通电，试验几次不成功，问了电子电工实训的老师结果是电源没接对，切记这里的三根线，Vcc和Vled 是接电源的正极，GND 是接地也就是负极了。
最后成功了
因为10个LED太少了长度不够，感觉不是很明显，所以就串联一个相同的。
在PCB板上焊好电路
最后挂在墙上配上优美的DJ曲美即了
中国西安。
运放（Operational Amplifier）是一种高增益、差分输入、单端输出的电子器件，常用于信号放大、滤波、比较以及各种运算等应用中。
电平翻转电路是一种利用运放进行信号电平翻转的电路。
其基本原理是利用运放的反相输入和非反相输入之间的差异，实现对输入信号的电平翻转。
以下是一种常见的电平翻转电路示意图：
```
+Vcc
|
R1
In ----||---R2----Out
| |
=======GND
```
在这个电路中，信号输入到运放的非反相输入端(In)，通过电阻(R1和R2)的分压作用，将信号分配到运放的反相输入端和输出端之间。
输出端的信号相对于输入端将发生电平翻转。
具体的电路参数和参数选择，以及输入信号、功耗等因素根据具体应用和需求而定。
在设计具体的电平翻转电路时，需要根据实际情况选择合适的运放型号和合适的电路参数，并进行适当的计算和调整，在实验或仿真中进行验证，以确保电路的性能和可靠性。

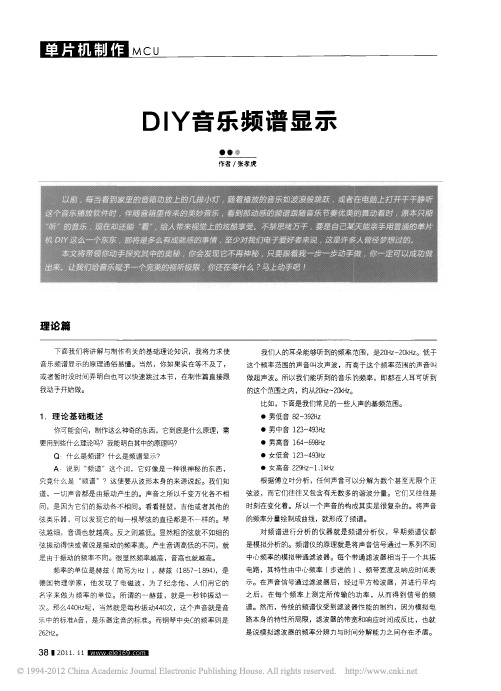

迷你音乐频谱显示器
实现功能：
# 电路制作简单，无需PCB板，只需元器件，采用USB 接口供电
# 采用LED点阵16*8显示，随音频变化而起伏显示
# 自动增益调整（根据输入音量自动调整到最佳显示效果）
电路原理图：
编译、下载程序说明：
用Keil uVision4来编写程序。
使用STC-ISP软件下载时，需选择“RST作为P4.7使用”项
使用STC-ISP软件下载时，需选择“外部晶体或时钟”项
制作说明：
1、用热熔胶或502胶水将USB公头反向粘到芯片底座的左侧（底座缺口一侧）
2、将USB公头上的正极连至40脚，负极连至20脚，将2PIN排针粘到芯片底座的右侧（频谱接口），上端接1脚(P1.0)，下端接20脚
3、2个30PF电容连接至芯片底座的18、19、20脚
4、32.768MHZ晶振连接至芯片底座的18、19脚
5、将芯片安放置底座上，缺口对缺口
6、8*8点阵管脚识别方法：点阵旁边的字朝下，下边那行的左边开始数是第一脚，然后逆时针走一圈1~16脚，和集成块的数法一样，然后对照点阵原理图看！
7、将2个8*8点阵安放于另一个芯片底座上，如图所示，左侧空出1列，右侧空出3列，右侧底下两只脚接发光二极管（左正右负）
8、将两块芯片底座合并，40个管脚依次焊接到一起，USB公头接上USB延长线到电脑，音频接口接上杜邦线到音频线，到音频分离器
9、制作音频线：
10、一分二音频分线器可以让音乐频谱显示器与音响并联
11、音乐频谱显示器通过USB
接口取电，从音频接口采集音乐信号
12、成品展示
到电脑
到音箱
到频谱显示器接口
需要hex文件的请留下邮箱地址发送给您?。
LM324设计的LED电平指示器电路图本文介绍用LM324制作的两款LED电平指示器电路。
LED电平指示器常应用于音频电路及功放电路中的输出电平指示。
LM324是四运放集成电路.１、首先介绍的LED电平指示器带有可调增益放大级，既可以接在音频功放电路的输出端，作为功放输出电平指示，也可以接在音频前置放大电路输出端（音量控制电路之前），作为前置级的电平指示器。
电路见下图电路中，由LM324运放构成一个增益可调的放大前级，可调电阻RP用来调节增益量；LED驱动电路由三极管V、电容器C3、稳压二极管VS,电阻器R1一Rn、发光二极管VLl 一VLn和二极管VD1一VDn组成。
来自功率放大器或前置放大器的音频输人信号经C2藕合加至LM324运放的5脚，经LM324和三极管放大后，从三极管的发射极输出信号电压，将VLl一V Ln逐级点亮。
音频输人信号越强，点亮发光二极管的个数也越多。
元器件选择R01-R05和R1-Rn选用1/4W碳膜电阻器或金属膜电阻器。
RP选用超小型电位器或立式可变电阻器。
C1-C3均选用耐压值为16V的铝电解电容器。
VD1-VDn选用1 N4148型硅开关二极管或2AP5VS选用1/2W、3.6V的硅稳压二极管。
VU-V Ln均选用币5mm的红色高亮度发光二极管。
V选用C8050或58050、3 DG8050型硅NPN晶体管。
IC选用LM324型运算放大集成电路。
２、下面介绍的LED电平指示器自身不带增益放大电路，可用于音频功放输出端的电平指示器。
但是本电平指示器有移动点光式和逐级点亮式两种显示方式可以选择。
电路原理图见附图所示。
当输入音频信号电平小于0.7 V时，Nl输出高电平，将VLI点亮；当输入信号电平在0.7-1.4V之间时，N2输出高电平，一方面使V L2点亮，另一方面通过V D6使N1的反相输人端变为高电平，使N1输出低电平，VLI熄灭。
同理，若输入信号电平变高，则VL1和V L4将会分别点亮，呈移动点光式的显示。
五色LED音乐频谱长时间没有搞电子制作了，感觉思维有些退化了，但是又不能整天闲着，于是只能进行小补搞搞别人搞过的东西，玩玩山寨。
如图所示，这个东西一直是大家比较喜欢的，我们用电脑音乐播放器播放音乐时就喜欢看上面随音乐而跳动的竖条，一跳一跳的，很酷。
当然，这个作品我不是首创，国内有很多人都有成功的作。
在此说明一下，我个人感觉比较有趣，于是自己也研究一下原理，然后也做出来一个。
好了，不多废话，来看看俺的版本。
如图所示，正面看仅是一个LED显示屏，从左到右分别由黄、红、绿、蓝和粉红这5种不同颜色组成的5条光柱，电路的控制部分在后面的一层洞洞板上，然后用铜柱子把前后两层洞洞板固定起来，这样整体上看就彼为干净利落，而且音乐频谱还能直接立起来，方便正面的观看。
程序还加入了自动增益，能根据音量调节的大小而改变光柱的高度，从而不会出现满屏或者不亮的情况。
制作！看电路图：+5V 0.1uF+5V 100uF元器件列表：STC12C5A 60S2 单片机一块 12*18cm 洞洞板两块黄、红、绿、蓝、粉红 草帽LED 各11个（可根据个人爱好而选择） 3.5mm 的音频插头 一个 一分二音频线一个 24MHZ 晶振 一个 30PF 电容两个 40脚单片机插座一个 470欧贴片电阻11个 排插若干 铜柱子 4个并排8针的杜邦线 两条下面我进行图文详细的介绍，懒惰者可以直接看图，跳过文字的说明，因为图片已经说明一切了。
首先，我们要在12*18cm的洞洞板上焊接上LED灯，因此要先前量度好板子，合理分配每个LED灯的焊接位置，每一竖的光柱为11个，总共有5竖，经过分配后就可以焊接上LED，如图所示，先焊接黄色LED发光二极管，逐个放上LED灯在洞洞板上，然后在背面用焊锡固定好，引脚不要剪去，到后面还有用，焊接后就如图所示。
我的淘宝店：我的博客地址：/new/haorongwu先焊接好11个黄色的LED灯，每个LED灯的距离大概洞洞板5个洞的距离，我选用的是12*18cm的洞洞板，要根据你选用的洞洞板从而平均分配焊接位置，焊接好一竖的LED 后就如图所示，这些都不难完成的，要注意的是焊接LED的时候，最好用一只手指按住LED 的草帽位置，然后用焊锡在背面焊接上固定，这样就可以避免焊接出来的LED灯歪曲了。
