防雷与接地安全操作规程

重复接地

重复接地就是在中性点直接接地的系统中，在零干线的一处或多处用金属导线连接接地装置。在低压三相四线制中性点直接接地线路中，施工单位在安装时,应将配电线路的零干线和分支线的终端接地，零干线上每隔1千米做一次接地。对于距接地点超过50米的配电线路，接入用户处的零线仍应重复接地，重复接地电阻应不大于10欧。

目录

重复接地的优点

注意

种类

要求

智能大厦接地系统的设计

为什么要实行重复接地

需要进行重复接地的地点有

重复接地的优点

零线重复接地能够缩短故障持续时间， 降低零线上的压降损耗，减轻相、零线反接的危险性。在保护零线发生断路后， 当电器设备的绝缘损坏或相线碰壳时，零线重复接地还能降低故障电器设备的对地电压，减小发生触电事故的危险性。因此零线重复接地在供电网络中具有相当重要的作用， 而这一作用却往往被人们忽视了。

注意

在TN-S（三相五线制）系统中，零线是不允许重复接地的。零线是旧称，此处已经不准确，三相五线的各线为3根相线、一根中性线、一根接地保护线（即PE线）。不允许重复接地是因为如果中性线重复接地，三相五线制漏电保护检测就不准确，无法起到准确的保护作用。故，零线不允许重复接地，实际上是漏电检测点后不能重复接地。

种类

1、防雷接地：

为把雷电迅速引入大地，以防止雷害为目的的接地。

防雷装置如与电气设备的工作接地合用一个总的接地网时，接地电阻应符合其最小值要求。

2、交流工作接地

将电力系统中的某一点，直接或经特殊设备与大地作金属连接。 工作接地主要指的是变压器中性点或中性线（N线）接地。N线必须用铜芯绝缘线。在配电中存在辅助等电位接线端子，等电位接线端子一般均在箱柜内。必须注意，该接线端子不能外露；不能与其它接地系统，如直流接地、屏蔽接地、防静电接地等混接；也不能与PE线连接。

3、安全保护接地

安全保护接地就是将电气设备不带电的金属部分与接地体之间作良好的金属连接。即将大楼内的用电设备以及设备附近的一些金属构件，有PE线连接起来，但严禁将PE线与N线连接。

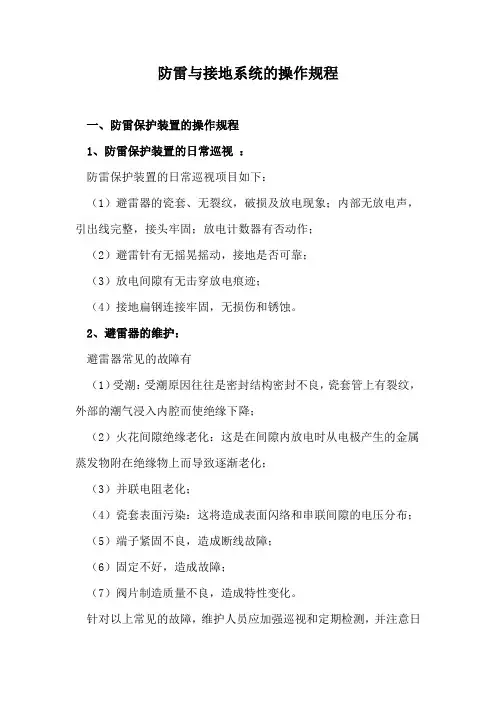

防雷与接地系统的操作规程

一、防雷保护装置的操作规程

1、防雷保护装置的日常巡视 ：

防雷保护装置的日常巡视项目如下：

（1）避雷器的瓷套、无裂纹，破损及放电现象；内部无放电声，引出线完整，接头牢固；放电计数器有否动作；

（2）避雷针有无摇晃摇动，接地是否可靠；

（3）放电间隙有无击穿放电痕迹；

（4）接地扁钢连接牢固，无损伤和锈蚀。

2、避雷器的维护：

避雷器常见的故障有

（1）受潮：受潮原因往往是密封结构密封不良，瓷套管上有裂纹，外部的潮气浸入内腔而使绝缘下降；

（2）火花间隙绝缘老化：这是在间隙内放电时从电极产生的金属蒸发物附在绝缘物上而导致逐渐老化；

（3）并联电阻老化；

（4）瓷套表面污染：这将造成表面闪络和串联间隙的电压分布；

（5）端子紧固不良，造成断线故障；

（6）固定不好，造成故障；

（7）阀片制造质量不良，造成特性变化。

针对以上常见的故障，维护人员应加强巡视和定期检测，并注意日常维护，发现避雷器失效，应及时更换，确保避雷器对设备和系统的保护。

二、接地保护装置的操作规程

接地保护装置运行中，接地线和接地体会因外力破坏或腐蚀热损坏或断裂，接地电阻也会随土壤变化而变化，因此，必须对接地装置定期进行检查和试验。

1、检查周期

（1）污水厂变（配）电所的接地装置一般每年检查一次；

（2）根据车间或建筑物的具体清理，对接地线的情况一般每年检查 1-2次；

（3）各种防雷装置的接地装置每年在雷雨季检查一次。

（4）对有腐蚀性土壤的接地装置，根据运行情况一般每年 3-5 年对地面下接地检查一次；

（5）手持式、移动式电气设备的接地线在每次使用前进行检查；

（6）接地装置的接地电阻一般 1-3 年测量一次。

2、检查项目

（1）检查接地装置的各连接电的接触是否良好，有无损失、折断和腐蚀现象；

（2）检查地面下 500mm 以上部位的接地体的腐蚀程度；

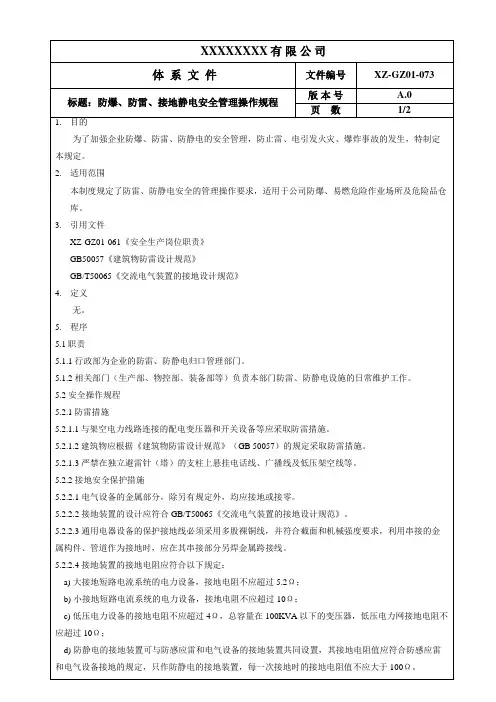

XXXXXXXX有 限 公 司

体 系 文 件 文件编号 XZ-GZ01-073

标题：防爆、防雷、接地静电安全管理操作规程 版 本 号 A.0

页 数 1/2

1. 目的

为了加强企业防爆、防雷、防静电的安全管理，防止雷、电引发火灾、爆炸事故的发生，特制定本规定。

2. 适用范围

本制度规定了防雷、防静电安全的管理操作要求，适用于公司防爆、易燃危险作业场所及危险品仓库。

3. 引用文件

XZ-GZ01-061《安全生产岗位职责》

GB50057《建筑物防雷设计规范》

GB/T50065《交流电气装置的接地设计规范》

4. 定义

无。

5. 程序

5.1职责

5.1.1 行政部为企业的防雷、防静电归口管理部门。

5.1.2 相关部门（生产部、物控部、装备部等）负责本部门防雷、防静电设施的日常维护工作。

5.2 安全操作规程

5.2.1防雷措施

5.2.1.1与架空电力线路连接的配电变压器和开关设备等应采取防雷措施。

5.2.1.2建筑物应根据《建筑物防雷设计规范》（GB 50057）的规定采取防雷措施。

5.2.1.3 严禁在独立避雷针（塔）的支柱上悬挂电话线、广播线及低压架空线等。

5.2.2 接地安全保护措施

5.2.2.1 电气设备的金属部分，除另有规定外，均应接地或接零。

5.2.2.2 接地装置的设计应符合GB/T50065《交流电气装置的接地设计规范》。

5.2.2.3 通用电器设备的保护接地线必须采用多股裸铜线，并符合截面和机械强度要求，利用串接的金属构件、管道作为接地时，应在其串接部分另焊金属跨接线。

5.2.2.4 接地装置的接地电阻应符合以下规定：

a) 大接地短路电流系统的电力设备，接地电阻不应超过5.2Ω；

b) 小接地短路电流系统的电力设备，接地电阻不应超过10Ω；

c) 低压电力设备的接地电阻不应超过4Ω，总容量在100KVA以下的变压器，低压电力网接地电阻不应超过10Ω；

防雷与接地安全操作规程

一、防雷设备 在防雷装置中用以接受雷云放电的金属导体叫接闪器。接闪器有避雷针、避雷线、避雷带、避雷网等。所有接闪器都经过引下线与接地体相连，可靠接地。工频接地电阻要求不超过10。 1．避雷针 避雷针通常采用镀锌圆钢或镀锌钢管制成，上部制成针尖形状。所采用的圆钢或钢管的直径不应小于下列数值： 针长1m以下：圆钢为12mm，钢管为20 mm。 针长1-2 m：圆钢为16 mm，钢管为25 mm。 烟顶上的针：圆钢为20 mm。 避雷针较长时，针体可由针尖和不同管径的钢管段焊接而成。 避雷针一般安装在支柱上或其他构架，建筑物上。避雷针必须经引下线与接地体可靠连接。 2．避雷线 避雷线一般用截面积不小于35 mm的镀锌钢绞线，架设在架空线路上，以保护架空电力线路免受直击雷击。由于避雷线是架空敷设而且接地，所以避雷线又叫架空地线。

3．避雷带和避雷网避雷带是沿建筑物易受雷击的部位装设的带形导体。 避雷网是将屋面上纵横敷设的避雷带组成的网络。网络大小按有关规程确定，对于防雷等级不同的建筑物，其要求不同。 避雷带和避雷网采用镀锌圆钢或镀锌扁钢，其尺寸规定不应小于下列数值：

圆钢直径为8mm； 扁钢截面积为48mm2； 扁钢厚度为4mm。 烟囱顶上的避雷针采用镀锌圆钢或镀锌扁钢，其尺寸不应小于下列数值： 圆钢直径为12mm； 扁钢截面积为100mm2； 扁钢厚度为4mm。 避雷带距屋面为100-150mm，支持卡间距一般为1-1.5m。

4．接闪器引下线 接闪器引下线材料采用圆钢或扁钢引下线应镀锌，焊接处应涂防腐漆，在腐蚀性较强的场所还应适当加大截面或采取其他防腐措施，保证引下线能可靠地泄漏雷电流。 引下线应沿建筑物外墙敷设，并经最短路径接地。 建筑物的金属构件，金属烟囱、烟囱的金属爬梯等可作为引下线，但其所有部件之间均应连成电气通路。 采用多根专用引下线时，为了便于测量接地电阻以及检查引下线、接地线的连接情况，宜在各引下线距地面1.8 m以下处设置断接卡。 在易受机械损坏地方，地面上约1.7 m至地面下0.3 m的这一段引下线应保护设施。 5．接闪器接地要求 避雷针线、带的接地除必须符合接地的一般要求外，还应遵守下列规定： 避雷针带与引下线之间的连接应采用焊接； 装有避雷针的金属筒体，当其厚度大于4 mm时，可作为避雷针的引下线，但筒底部应有对称两处
