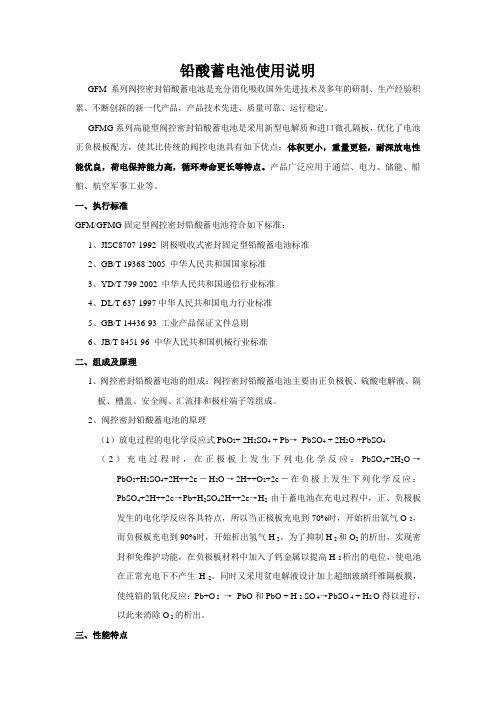

铅酸蓄电池使用说明GFM系列阀控密封铅酸蓄电池是充分消化吸收国外先进技术及多年的研制、生产经验积累、不断创新的新一代产品，产品技术先进、质量可靠、运行稳定。
GFMG系列高能型阀控密封铅酸蓄电池是采用新型电解质和进口微孔隔板，优化了电池正负极板配方，使其比传统的阀控电池具有如下优点：体积更小，重量更轻，耐深放电性能优良，荷电保持能力高，循环寿命更长等特点。
产品广泛应用于通信、电力、储能、船舶、航空军事工业等。
一、执行标准GFM/GFMG固定型阀控密封铅酸蓄电池符合如下标准：1、JISC8707-1992 阴极吸收式密封固定型铅酸蓄电池标准2、GB/T 19368-2005 中华人民共和国国家标准3、YD/T 799-2002 中华人民共和国通信行业标准4、DL/T 637-1997中华人民共和国电力行业标准5、GB/T 14436-93 工业产品保证文件总则6、JB/T 8451-96 中华人民共和国机械行业标准二、组成及原理1、阀控密封铅酸蓄电池的组成：阀控密封铅酸蓄电池主要由正负极板、硫酸电解液、隔板、槽盖、安全阀、汇流排和极柱端子等组成。
2、阀控密封铅酸蓄电池的原理（1）放电过程的电化学反应式PbO2+ 2H2SO4 + Pb→PbSO4 + 2H2O +PbSO4（2）充电过程时，在正极板上发生下列电化学反应：PbSO4+2H2O→PbO2+H2SO4+2H++2e－H2O→2H++O2+2e－在负极上发生下列化学反应：PbSO4+2H++2e→Pb+H2SO42H++2e→H2由于蓄电池在充电过程中，正、负极板发生的电化学反应各具特点，所以当正极板充电到70%时，开始析出氧气O2，而负极板充电到90%时，开始析出氢气H 2。
为了抑制H 2和O2的析出，实现密封和免维护功能，在负极板材料中加入了钙金属以提高H2析出的电位，使电池在正常充电下不产生H2。
同时又采用贫电解液设计加上超细玻璃纤维隔板膜，使纯铅的氧化反应：Pb+O 2→PbO和PbO + H 2 SO 4→PbSO 4 + H2 O得以进行，以此来消除O 2的析出。
目录1. 产品外形尺寸及重量 (1)2. 选型 (2)3. 搬运 (2)4. 贮存 (2)5. 安装 (2)6. 蓄电池使用环境及注意事项 (4)7. 蓄电池充电 (6)8. 温度对蓄电池容量的影响 (6)9. 温度对电池寿命的影响 (7)10. 蓄电池容量检测 (8)11. 开关电源参数设置 (8)12. 停电时的使用要求 (9)13. 维护周期及要求 (9)14. 电池架（柜）通用规格表 (11)15. 电池安装接线示意图 (13)16. 服务工作用单 (24)1. 产品外形尺寸及重量GFM-800~10002. 选型选择蓄电池时应根据使用频次放电电流放电时间等情况，容量应尽量选大一些，以避免过放电和超大电流放电时对蓄电池造成损害，蓄电池放电时，放电电流一般控制在0.1C10A以下。
3. 搬运蓄电池荷电出厂搬运时，应做好极柱防护，电池端面不能受压，安全阀不允许松动，严禁短路。
蓄电池搬运时应正立，轻拿轻放，严禁倒置翻滚摔撞暴晒雨淋。
4. 贮存4.1蓄电池在安装前可在0~35℃的环境温度下存放，存放期一般为6个月，存放期为6个月的电池应进行补充电。
4.2蓄电池存放地点应干燥清洁通风，不能置于有大量红外线放射线辐射有机溶剂及腐蚀气体的环境中，远离火源，避免阳光直射。
4.3蓄电池在存放中应保持正立，端面不能受压，安全阀不能松动，不得将无外包装木箱的电池重叠堆放。
5. 蓄电池使用环境及注意事项5.1蓄电池使用环境应干燥清洁通风，不能有大量放射线红外线辐射有机溶剂腐蚀气体，避免阳光直射，温度不超过35℃。
5.2取暖器或空调通风孔不应直接对着蓄电池，应尽量使蓄电池组各部位温差不超过3℃，建议采用红外线测温仪来检测蓄电池各部位的温度。
5.3蓄电池可采用制造厂提供的电池柜或电池安装架，蓄电池安装在楼上时应向土建部门提出负荷要求，抗震烈度为7级以上地区，应设计防震支架并采用地脚螺栓固定，使应力扩散。
5.4蓄电池组安装时应尽量靠近负载，选用的电缆铜排连接线要合适，以免增加线路压降，多路并联使用时，应尽量使线路压降大致相同，且每组电池配保险丝。
GFM系列蓄电池技术说明书一、应用范围：⑴通信用备用电源⑵发电厂、水电站直流电源⑶变电站开关控制⑷铁路用直流电源⑸太阳能、风能系统⑹移动机站⑺不间断电源系统⑻消防、安全系统二、特点1）长寿命使用既有耐腐蚀性的特殊铅钙合金制成的栅板（格子体），拥有较长的浮充寿命。
正常浮充电情况下产生的气体可以很好的被吸引，所以正常操作情况下不会因电解液枯竭导致电池容量减低。
使用特殊隔板保持电解液的同时，强力压紧正极板板面防止活性物质脱落。
所以，可以长时期使用，是一种很经济的蓄电池。
GFM系列蓄电池，是在阀控式密封铅酸蓄电池技术的基础上实现了长寿命化。
所以GFM电池设计寿命为10～15年（25℃）。
（2）维护容易由于浮充电时，电池内部产生的氧气大部分被阴极板吸收还原成电解液，基本上没有电解液的减少，所以完全不必象一般蓄电池那样测量电解液的比重和补水。
（3）高倍率放电特性优良采用孔率极高的特殊极板，并且端子和极柱一次成型，因而内阻较小，特别是大电流放电特性优良（1分钟放电情况下，比以前的开放富液式蓄电池提高20％以上）。
（4）可横向放置，缩小放置空间电解液由特殊隔板保持，所以没有流动的液体，不必担心漏液。
正常操作下，即使横放状态亦可使用。
另外，端子形状也考虑到电池排列的需要，接线操作简单。
此外，不需要额外保留维护空间。
由于电池是紧密的设计，所以可以缩小存放空间。
而且，如果将电池横向放置，就可以在前面接线及检修，可以更加缩小其占据的空间。
（5）经济性好由于不需要补水及均衡充电，可以减少检修费用及充电机可以简化。
不产生酸雾，相邻机器亦不需要进行耐酸处理，所以整体经济性好。
（6）有较高安全性为预防产生过多的气体，电池装有安全阀。
另外，还装有防爆过滤器，在构造上即使有火花接近，亦能防止引火至电池内部。
（7）自放电少使用特殊铅钙合金制成的板栅，将自放电量限制到最小，可长期保存。
如上所述GFM系列拥有诸多特长，带触媒栓的开放式铅酸蓄电池相比较一览表如表—1所示。
6GFM系列阀控密封式铅酸蓄电池使用维护说明书中国船舶重工集团公司火炬牌12V阀控密封式铅酸蓄电池是依据日本JIS标准自主研制开发的新型电池，采用新技术、新材料、新工艺制造。
电池具有工作电压平稳、大电流放电性能优良等特点。
使用过程中无酸雾和气体逸出，免维护性能优良。
产品特点◆维护简单电池实现密封，在整个寿命期间无需定期补水或补酸等维护。
◆性能优良采用高强度紧装配工艺，防止活性物质脱落，采用增多酸量设计，提高电池使用寿命。
板栅采用特殊铅钙多元合金，严格控制隔板、电解液及各工序的杂质，自放电低。
采用优质隔板，装配较紧，极板、极柱、汇流排优化设计，电池内阻小，大电流放电性能好。
安装使用简单、方便。
◆安全可靠电池密封可靠，无电解液渗漏隐患。
安全阀开闭阀性能卓越，可以放出由于误操作或过充电引起的过多气体，同时能防止外部气体或火花进入电池内部引起自放电或爆裂。
◆洁净环保电池使用时不会产生酸雾，对周围环境和配套设施无腐蚀，可直接将电池安装在办公室或配套设施房内，无需做防腐蚀处理。
应用范围◆无线电通讯系统电源◆电器、医疗设备及仪器仪表电源◆UPS不间断电源◆办公自动化系统◆铁路内燃机车起动◆船舶、铁路客车等照明◆便携式电器电源◆控制开关、照明电源技术参数6GFM系列蓄电池主要产品型号技术参数表型号Type 额定电压（V）Rated V oltage10小时率容量（Ah）Rate Capacity at10-hr-rate最大外形尺寸Max. External Dimensions(mm)参考质量（kg）Weight长L 宽W 高h 总高H6GFM24 12 24 167 175 128 128 7.6 6GFM26 12 26 167 175 128 128 7.8 6GFM28 12 28 167 126 175 182 10.0 6GFM34 12 34 195 131 156 181 10.5 6GFM38 12 38 196 165 175 182 13.2 6GFM40 12 40 198 166 171 171 13.56GFM50 12 50 198 166 171 171 15.06GFM55 12 55 229 138 210 232 17.66GFM60 12 60 260 168 184 206 21.06GFM65 12 65 351 167 174 174 21.56GFM70 12 70 260 168 210 232 23.86GFM75 12 75 260 168 210 232 24.56GFM80 12 80 328 172 218 236 25.56GFM90 12 90 306 168 210 232 27.36GFM95 12 95 306 168 210 232 28.56GFM100 12 100 328 172 218 236 29.56GFM110 12 110 328 172 218 236 31.06GFM120 12 120 406 174 208 240 36.06GFM135 12 135 340 173 282 285 39.56GFM150 12 150 483 170 241 241 52.06GFM180 12 180 530 206 214 242 55.06GFM200 12 200 522 240 220 245 60.06GFM230 12 230 521 269 203 228 68.06GFM250 12 250 520 268 220 245 74.06GFM系列放电特性（25℃）充电性能◆浮充使用时设定的充电电压应在（13.38±0.06）x nV（25℃，n为单体总数）范围内，否则影响电池寿命。
火炬牌GFM系列固定型阀控密封式铅酸蓄电池使用维护说明书中国船舶重工集团公司淄博蓄电池厂目录一、概述 (1)1.1产品简介 (1)1.2产品特点 (1)1.3产品用途 (2)二、电池参数 (2)2.1基本参数 (2)2.2电池内阻 (3)2.3放电曲线 (3)三、电池安装 (4)3.1电池安装条件 (4)3.2安装方式 (4)四、使用与维护 (5)4.1使用条件 (5)4.2补充充电 (5)4.3浮充电 (5)4.4正常充电 (6)4.5均衡充电 (6)4.6维护注意事项 (8)五、故障检修 (9)六、用户电池档案 (9)七、服务项目 (9)本说明书旨在协助您如何安装、使用和维护固定型阀控密封式铅酸蓄电池，确保在使用我公司产品时获得最佳效果。
请务必按照本说明书进行操作，并将其放置在安装地附近，方便及时查阅，对电池的操作需有专业人员进行。
禁止吸烟，禁止使用明火，杜绝一切火源，有爆炸和起火的危险。
如果硫酸不慎溅到眼睛和皮肤上，请立即用大量清水冲洗，并立即咨询医生。
溅到酸液的衣服也应用清水彻底冲洗。
避免短路引起火灾和爆炸危险。
电解液具有强腐蚀性，在一般情况下我们的工作不会与电解液接触，万一电池发生破损出现电解液外泄，请勿触摸电解液。
操作时请戴好防护眼镜，穿好工作服，做好事故防范工作。
本电池比较沉重，使用合适的运输工具，搬运时要小心谨慎，以免碰撞，安装时注意安全。
高压危险。
警告！电池上的金属部件始终带电，勿将物品及工具置于蓄电池上。
固定型阀控密封式铅酸蓄电池是不需要加水的，电池上的安全阀是密封的，任何开阀行为都会导致电池损坏！未按照使用维护说明书进行操作，使用非原装部件进行维修，擅自打开安全阀，在电池中使用电解液添加剂将不列在质保范围。
报废电池应与一般生活垃圾分开，进行集中收集，方便回收利用。
一、概述1.1产品简介我厂阀控密封式铅酸蓄电池有两种，一种是按照德国标准研制的GFM 系列高性能、长寿命新型电池，一种是按照日本标准设计的GFME 系列电池，电池设计寿命15年以上(2.24V ／单体·25℃浮充使用)。
6-GFM-U系列说明书
地址：江苏省姜堰市双登科工园
邮编：225526
电话：+86-523-88521888
传真：+86-523-88521244
邮件：*********************.cn
0203
外型尺寸
6-GFM-U系列电池是双登集团为适应UPS系统应用而开发的全系列12V电池，该电池在线运行100万只以上，遍及欧亚数千个UPS系统及通信中心机房。
6-GFM-U系列电池经多年应用改进，其安装尺寸与全球各大UPS系统完全兼容。
应用场景
UPS电源系统；
高功率、大电流放电场景；应急照明灯、航标灯。
技术特征
较小的内阻与压降，适应高功率、大电流放电；
优良的制作工艺，电池一致性高；
10年持续创新，安全、稳定、可靠、成熟；
在网稳定运行超过百万只。
专为大电流高功率应用场景而设计，能量密度比普通电池提高20%以上；产品设计寿命10年；年失效率小于1 /5000。
优点
电网使用场景
环境温度
0℃
04型号规格
相同功率下TCO趋势图。
GFM系列阀控密封铅酸蓄电池GFM Series VRLA Battery一、产品简介Brief Introduction“双登”牌GFM系列阀控密封铅酸蓄电池，是双登采用当代最新技术开发的最新产品，产品符合国家信息产业部YD/T799-2002标准、日本JISC8704-2:1999标准及IEC60896-2,2000标准，其各项性能指标均达到国内领先水平，在国内享有声誉。
该产品可广泛应用于电信、移动、联通、铁道、船舶等各种通信、信号系统的备用电源，电力系统、核电站的备用电源，太阳能、风能发电储能系统，以及UPS、应急照明等备用电源。
Shuangdeng Brand GFM series VRLA battery is the latest product developed by Shuangdeng through latest modern technologies. The product conforms to Standard YD/T799-2002 of the Ministry of National Information Industry, Japan JISC8704-2:1999 standard as well as IEC60896-2,2000 standard. Its performance parameters have reached domestic leading level and it enjoys good reputation in China. This product can be broadly utilized as backup power supply for communication and signal systems such as telecommunication, China Mobile, China Unicom, railway and vessels etc., as the energy storage system of solar and wind power generation, and as the backup power supply of UPS and emergency illumination.二、产品特点Product Characteristics✧极板采用矩形大网格分块结构、专有的4BS形成技术，提高了电池比能量，延长了循环使用寿命。
GFM系列蓄电池技术说明书
一、应用范围：
⑴通信用备用电源⑵发电厂、水电站直流电源
⑶变电站开关控制⑷铁路用直流电源
⑸太阳能、风能系统⑹移动机站
⑺不间断电源系统⑻消防、安全系统
二、特点
1）长寿命
使用既有耐腐蚀性的特殊铅钙合金制成的栅板（格子体），拥有较长的浮充寿命。
正常浮充电情况下产生的气体可以很好的被吸引，所以正常操作情况下不会因电解液枯竭导致电池容量减低。
使用特殊隔板保持电解液的同时，强力压紧正极板板面防止活性物质脱落。
所以，可以长时期使用，是一种很经济的蓄电池。
GFM系列蓄电池，是在阀控式密封铅酸蓄电池技术的基础上实现了长寿命化。
所以GFM电池设计寿命为10～15年（25℃）。
（2）维护容易
由于浮充电时，电池内部产生的氧气大部分被阴极板吸收还原成电解液，基本上没有电解液的减少，所以完全不必象一般蓄电池那样测量电解液的比重和补水。
（3）高倍率放电特性优良
采用孔率极高的特殊极板，并且端子和极柱一次成型，因而内阻较小，特别是大电流放电特性优良（1分钟放电情况下，比以前的开放富液式蓄电池提高20％以上）。
（4）可横向放置，缩小放置空间
电解液由特殊隔板保持，所以没有流动的液体，不必担心漏液。
正常操作下，即使
横放状态亦可使用。
另外，端子形状也考虑到电池排列的需要，接线操作简单。
此外，不需要额外保留维护空间。
由于电池是紧密的设计，所以可以缩小存放空间。
而且，如果将电池横向放置，就可以在前面接线及检修，可以更加缩小其占据的空间。
（5）经济性好
由于不需要补水及均衡充电，可以减少检修费用及充电机可以简化。
不产生酸雾，相邻机器亦不需要进行耐酸处理，所以整体经济性好。
（6）有较高安全性
为预防产生过多的气体，电池装有安全阀。
另外，还装有防爆过滤器，在构造上即使有火花接近，亦能防止引火至电池内部。
（7）自放电少
使用特殊铅钙合金制成的板栅，将自放电量限制到最小，可长期保存。
如上所述GFM系列拥有诸多特长，带触媒栓的开放式铅酸蓄电池相比较一览表如表—1所示。

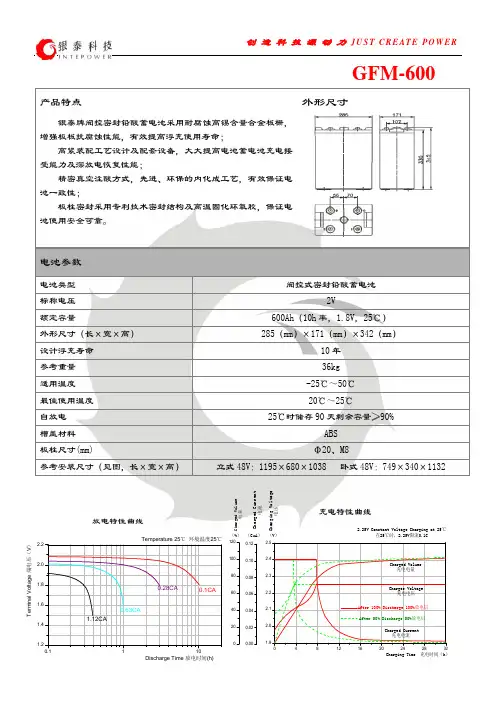

二、蓄电池外形尺寸及其重量参数
三、蓄电池特性曲线
1、蓄电池放电曲线
10小时率（0.1CA）、5小时率（0.17CA）、3小时率（0.25CA）放电终止电压为：1.8V/台；1小时率（0.55CA）放电终止电压为：1.75V/台。
2、充电曲线
蓄电池要求采用恒压限流的充电方式，充电电压在2.26±0.02V/台范围内，充电设备必须保持恒定功能且稳压精度小于1%，充电瞬间的最大电流不超过
0.15C10A
3、浮充电压与温度的关系曲线：
环境温度在25℃时，电池的浮充电压为：2.23±0.01V/台；电池的浮充电压值应随着环境温度的降低而适量增加，随着环境温度的升高而适量减少，其关系曲线见下图：
（注明：GFM系列的蓄电池都不适宜在40℃以上的环境中长期使用）
4、容量与温度的关系曲线
蓄电池不同放电率的放电容量值都会随着环境温度的升高而缓慢增加，其关系曲线见下图：
5、蓄电池寿命与温度的关系曲线
环境温度对电池寿命有很大的影响，当环境温度每升高10℃，电池寿命约
减少50%。
因此为了延长电池寿命，电池房应安装空调，使室温保持在15~25℃。
6、GFM系列蓄电池冲击放电曲线
8、GFM系列蓄电池KCC容量换算系数特性曲线
四、蓄电池组安装对电池房的技术要求：
1、安装电池组的电池房室温应在5~35℃的范围内，最好在电池房内安装功率足够的空调器，使电池房内的室温控制在20~25℃之间，可保证电池有长久的使用寿命。
2、安装电池组的电池房应干燥、清洁，具有必要的通风、排风设备，电池应远离热源或易产生火花处，其安全距离要大于2米，避免阳光直射。
3、根据电池房的电池组安装面积以及电池房地板单位的极限负荷重量，选择相应的电池组安装方式。
（平地安装或叠层安装）
五、蓄电池组正常运行对配套充电设备的要求：
1、充电设备恒压精度：输出电压波动值应小于正常浮充电压值的1%；
2、充电设备应具备如下功能：
A、恒压浮充电：充电电压：2.23±0.01V/台X台数；
B、恒压均衡充电：充电电压：2.35±0.01V/台X台数；
C、恒压限流充电功能：当电池放电后需作再充电时，充电电压：2.35±0.01V/台X台数，充电电流最大不得超过0.25C10A。
D、自动切换功能：当均衡充电或再充电按设定的时间充电结束后，充电设备能自动转换为浮充电正常运行状态。
3、充电设备上的电池充电电压表，充电电流表显示应正确、精确，便于日常检测和记录。
六、电池的零、部件验收：
1、电池及其配套件到达用户处时，用户应及时检查电池的包装有无损坏的现象，零部件是否齐全。
2、当用户在验收时发现如下情况应保持原样并及时通知电池生产厂家：
物理性损坏：电池外壳破损、变形；
电池电液漏酸；
电池外表温度异常（大于40℃）；
零部件遗漏、短缺、不配套；
七、电池的安装
1、首先应检查蓄电池的包装有无损坏，然后仔细拆开包装逐只检查电池是否完好；并检查电池出厂日期，以确定电池投入运行铅需补充电的时间。
2、由于电池组的电压较高，安装时应使用绝缘工具并带好绝缘手套，防止电击。
3、电池应安装在远离热源和可能产生火花（大于2米）的地方，比如要远离变压器、电源开关和熔断器。
4、为了便于电池散热，电池之间的距离应在于20mm以上。
在电池连接前应以铜丝刷或砂布将接线端子表面擦至出现金属光泽。
5、电池之间的连接，极性必须正确无误，并且要连接十分牢固。
电池组连接好后将电池组的正极、负极分别与充电设备的正极、负极连接，连接要牢固。
然后在连接部位涂抹一层凡士林加以保护。
6、为延长电池组使用寿命，应采用品质优良的自动限流恒压充电设备，在负载变化0~100%范围内，充电设备应达到1%的稳压精度。
7、为了防止电池温升而减少寿命以及防止电池内析出的氢气积聚而可能爆炸，安装电池的场所必须通风良好。
如有条件电池安装在恒温20℃左右的空调房内，电池的使用寿命会更长。
8、电池组在安装时要孝虑保证电池运行时与地之间绝缘良好。
八、电池的调试与使用
九、电池组的检测、维护
十、蓄电池使用注意事项：
1、不得企图拆卸和组装电池，若因机械损坏电池致使硫酸沾到了皮肤或衣服上，立即用清水清洗，如果溅入眼睛，要尽快用大量的清水冲洗并立即找医生治疗。
2、不得将不同厂家的电池或新旧程度相差很大的电池混合在一组电池中使用，否则可能会导致电池的损坏。
3、最好不要将电池并联进行充放电，否则可能会缩短电池使用寿命。
4、如果电池需要储存，应先将电池充足电后再与充电设备分离，然后将电池储存在阴凉干燥、通风、清洁的地方。
5、不要使用有机溶剂而可用肥皂水清洁电池，使用的抹布（棉布类）应柔软干净，不得使用可能产生静电的抹布（如化纤类）擦拭蓄电池以免发生意外。
6、电池在火中可能发生爆炸，不得将电池丢进火中。
如果由于某种原因而引起电池发生起火、爆炸时，必须使用干粉灭火器（ABC干粉）。
7、使用后的报废电池不应乱丢，而应交回电池经销商作回收处理。
