50t汽车吊参数表

参数 数值

最大起重量 50 吨

主臂长度 34 米

主臂补助 10 米

全长 12.5 米

全宽 2.8 米

全高 3.8 米

油箱容量 160L

发动机功率 320 马力

行驶速度（最大） 80 km/h

爬坡能力 30%

转弯半径 7 米

起重倍率 8 吨/米

最大起升高度 45 米

起升时间 60 s

平地最大作业半径 36 米

最大起重力矩 150 tm

悬臂长度 8 米

挂车总重量 38t

起重量与半径 表格见下

起重量与半径表

半径（米） 起重量（吨）

3 50

4 25

5 16

6 12

7 10

8 8

9 7

10 6 参数说明

1. 最大起重量：50 吨，指的是汽车吊所能承载的最大重量。

2. 主臂长度：34 米，指的是主臂的长度，用于起重操作。

3. 主臂补助：10 米，指的是加装的主臂补助装置的长度。

4. 全长：12.5 米，指的是汽车吊整体的长度，包括主臂的长度和车身的长度。

5. 全宽：2.8 米，指的是汽车吊整体的宽度，包括主臂的宽度和车身的宽度。

6. 全高：3.8 米，指的是汽车吊整体的高度，包括主臂的高度和车身的高度。

7. 油箱容量：160L，指的是汽车吊的油箱容量。

8. 发动机功率：320 马力，指的是汽车吊发动机的功率输出。

9. 行驶速度（最大）：80 km/h，指的是汽车吊在最大速度下的行驶速度。

10. 爬坡能力：30%，指的是汽车吊能够爬升的最大坡度。

11. 转弯半径：7 米，指的是汽车吊在转弯时所需的最小半径。

12. 起重倍率：8 吨/米，指的是起重绳每米的起重倍率。

13. 最大起升高度：45 米，指的是汽车吊能够达到的最大起升高度。

14. 起升时间：60 s，指的是汽车吊完成一次完整起升动作所需的时间。

15. 平地最大作业半径：36 米，指的是汽车吊在平地上的最大作业半径。

16. 最大起重力矩：150 tm，指的是汽车吊所能产生的最大起重力矩。

17. 悬臂长度：8 米，指的是悬臂的长度，用于起重操作。

18. 挂车总重量：38t，指的是挂在汽车吊上的总重量。

以上是关于50t汽车吊的技术参数表，包括了各项参数和说明。这些参数可以帮助用户了解该汽车吊的技术特性，并在使用和操作时提供参考。

合集下载

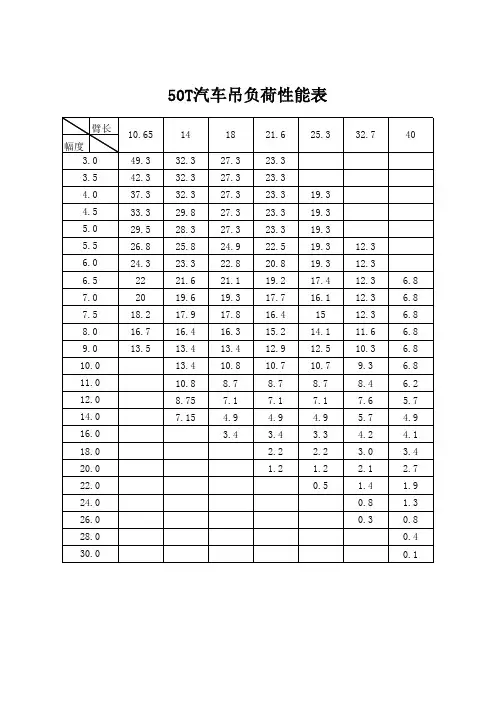

50T汽车吊性能表

50T汽车吊性能表

臂长幅度49.332.327.323.342.332.327.323.337.332.327.323.319.333.329.827.323.319.329.528.327.323.319.326.825.824.922.519.312.324.323.322.820.819.312.32221.621.119.217.412.36.82019.619.317.716.112.36.818.217.917.816.41512.36.816.716.416.315.214.111.66.813.513.413.412.912.510.36.813.410.810.710.79.36.810.88.78.78.78.46.28.757.17.17.17.65.77.154.94.94.95.74.93.43.43.34.24.12.22.23.03.41.21.22.12.70.51.41.90.81.30.30.80.40.130.010.65141821.625.3

18.020.022.024.026.028.09.010.011.012.014.016.05.56.06.57.07.58.050T汽车吊负荷性能表

3.03.54.04.55.032.740

汽车吊性能参数表

汽车吊性能参数表

深圳市捷力达吊装运输有限公司

吊臂长度

(不伸支腿)

12.0m18.0m24.0m30.0m36.0m40.0m44.0m12.0m

2.5804515

380453515

3.580453515

470453511.7

4.5624535279.5

5564032278

5.5503729.227226.8

64534.327.225225.8

6.539.431.525.323.222185

735.629.123.721.520.3184.3

827.825.42118.817.715.7123.2

9.520.820.817.815.714.613.2122

1019.219.2171513.812.611.41.7

1116.515.613.512.411.410.4

11.814.714.712.611.410.69.7

1214.214.212.411.210.49.5

1312.512.511.310.29.38.8

14.610101098.57.8

159.49.49.48.78.27.6

168.18.18.17.77.1

17.86.26.26.26.86.3

204.54.54.55.15.6

223.43.444.4

23333.53.9

261.72.22.6

271.92.2

281.61.9

3011.3

311.1

工作半径(m)起重性能(t)工作半径(m)起重性能(t)

全车总重63.00t81.3°10611.54主臂全伸时长度44.00m80.4°11612.64主臂全缩时长度12.00m80.1°11.35.9134

最大仰角82°78.6°135.214.63.75名称参数44m主臂+9.5m副臂5°夹角44m主臂+15m副臂5°夹角80吨汽车起重机起重性能表(一)

80吨汽车起重机起重性能表(二)主臂起重性能表

工作半径(m)吊臂长度(支腿全伸)

主要技术参数 副臂起重性能

主臂仰角支腿全伸在两侧或后部吊装最大爬坡能力16%75.2°164.418.23.05最小转弯半径15.40%70.8°203.622.52.55最大提升高度58.50m66.0°24327.22.1

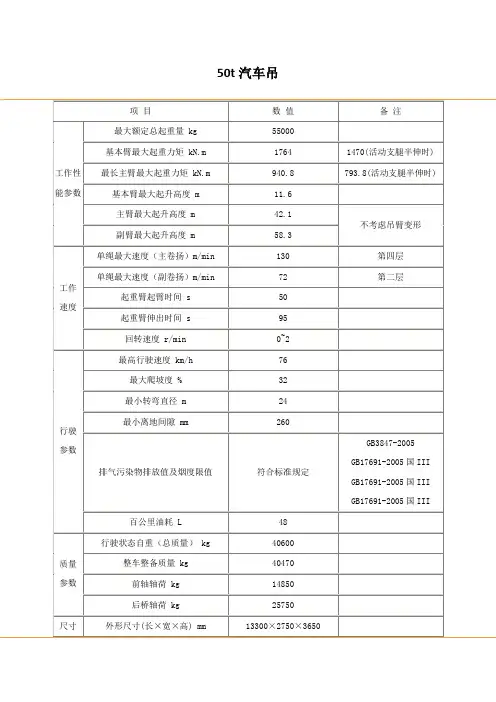

50t汽车吊

50t汽车吊

50t汽车吊

项 目 数 值 备 注

工作性能参数 最大额定总起重量 kg 55000

基本臂最大起重力矩 kN.m 1764 1470(活动支腿半伸时)

最长主臂最大起重力矩 kN.m 940.8 793.8(活动支腿半伸时)

基本臂最大起升高度 m 11.6

主臂最大起升高度 m 42.1

不考虑吊臂变形

副臂最大起升高度 m 58.3

工作

速度 单绳最大速度（主卷扬）m/min 130 第四层

单绳最大速度（副卷扬）m/min 72 第二层

起重臂起臂时间 s 50

起重臂伸出时间 s 95

回转速度 r/min 0~2

行驶

参数 最高行驶速度 km/h 76

最大爬坡度 % 32

最小转弯直径 m 24

最小离地间隙 mm 260

排气污染物排放值及烟度限值 符合标准规定 GB3847-2005

GB17691-2005国III

GB17691-2005国III

GB17691-2005国III

百公里油耗 L 48

质量

参数 行驶状态自重（总质量） kg 40600

整车整备质量 kg 40470

前轴轴荷 kg 14850

后桥轴荷 kg 25750

尺寸 外形尺寸(长×宽×高) mm 13300×2750×3650 参数 支腿纵向距离 m 5.92

支腿横向距离 m 6.90

主臂长 m 11.1~42.0

主臂仰角 ° -2～80

副臂长 m 9.5 、16

副臂安装角 ° 0 、 30

底盘 型号 ZLJ5414

类别 二类

发

动

机 型号 WP10.336 QSL 325

额定功率 kW/r/min 247/2200 242/2200

最大输出扭矩 N.m/r/min 1250/1200～1600 1424/1500

生产企业 长沙中联重工科技发展股份有限公司

浦沅50t汽车吊使用说明书

浦沅50t汽车吊使用说明书

浦沅牌PY401JQZ50D汽车起重机使用说明书

1、产品编号

汽车行业型号：PY5401JQZ50D

工程行业型号：PY50D

发动机型号及生产企业

发动机型号：WD615.67；杭州汽车发动机厂

车辆识别代号标识位置（VIN）

车辆识别代号（VIN）分别打刻在产品标牌和车架上，车辆识别代号（VIN）在车架的位置如图（略）

2、使用与操作

使用条件

a） 起重机在使用初期全部机构的零件处于磨合状态，所以新车在最初的100小时内工作时，工作负荷和工作速度不应该过高，最大起重量不应大于30t，（钢丝绳倍率为12）并且不允许使用最高速度工作。

b）起重机工作场地地面应该坚实平整，作业地面不得下陷；

c） 起重机作业时，风速大于13.8m/m时应停止作业；

d）起重机必须无故障工作。

操作安全注意事项

a) 工作时，起重臂下严禁站人，转台上不得站人；

b) 不准在有人的上空吊运重物，不准在重物上有人时起吊重物；

c) 严禁超载作业，不准歪拉斜吊物品，不准抽吊交错挤压物品严禁起吊埋在地下和冻结在地上的物品；

d) 严禁在支腿不全伸的情况下进行作业，严禁带载行车；

e) 严禁带载伸缩；

f) 不准使用两台或两台以上起重机起吊同一物体；

g) 在任何吊重情况下，起升卷扬筒上的钢丝绳不得少于3圈；

h) 不得在有载荷的情况下调整起升机构制动器；

i) 重物在空中作较长时间停留时，司机不得离开操纵室

j) 作业场地附近有架空高压线时，起重臂距高压线的距离应不超过有关部门的规定；

k) 在第二节臂杆全伸到位前，严禁伸出第三、四、五节臂进行起重作业；

l) 操作应平稳、缓和、严禁猛拉、猛推操纵杆及急剧的转换作业；

m) 操作时应经常注意油压表指示的压力

额定起重量表

工作幅度（m） 主臂

主臂

仰角 主臂+副臂

支腿全伸，侧方、后方作业 副臂安装角 副臂安装角

10.8m 18.15m 25.5m 32.85m 40.2m 40.2m+9m 40.2m+15m
