城市通信工程施工规范

通信线路工程施工规范

施工单位须严格按照国家、工信部(或原信息产业部或原邮电部)、广电总局颁布的施工规范、规程及安全操作规程、设计文件要求的内容和安徽广电信息网络股份有限公司的有关规定进行施工。

1光缆线路敷设安装

1.1施工复测

(1)光缆敷设前应按本设计的施工图进行路由复测，标出光缆的具体敷设位置，并丈量出各中继段路由的准确长度。复测中，对于因外界条件变化而影响光缆安全的局部地段，可进行适当调整和修改。

(2)本工程线路测量以中继段为单位，测量桩号从光缆线路A端向B端编写。

1.2光缆配盘

(1)光缆敷设前应进行合理的配盘，配盘应根据光缆盘长和路由情况考虑，应尽量做到不浪费光缆和减少接头，使光缆接头数量最少，余出光缆最短，应尽量避免短段光缆，短端光缆长度一设计图纸为准。

(2)光缆类型与使用地段应与设计相符。

1.3 光缆布放端别

本工程机房为A端，光接点为B端。

1.4 光缆布放要求

光缆布放的过程中及安装后，其所受张力、侧压力、曲率半径等不得超过单盘光缆主要技术性能的要求。

1.5 布放光缆最小曲率半径要求 光缆敷设安装的最小曲率半径应按表-4的规定执行，其中D为光缆外径。

表-4光缆允许的最小弯曲半径

多缆外我层形 着外犷层或04 留、54、33、34 333型、43型

静恋弯曲 IOD 12.5D 15D

动恋常曲 20D 25D 30D

2光纤及光缆接续

2.1光缆接续使用专用光缆接头盒，按照供货方提供的安装手册或说明书进行封装。光缆接续前，认真检查接头盒附件种类及数量是否齐全，质量是否符合要求。光缆加强芯在接头盒内有可靠的机械连接，电气绝缘良好。

2.2光缆重叠及预留布放光缆重叠及预留长度见表5o

表-5光缆重叠及预留长度

项 目 款攻:万式 宜埋 官道 架至 水低 按天里登长度（一般不小于） 12m 12m 18m

人手孔内自然弯曲增长 0.5m-1m

光缆号曲增长 7%o b%o 5%o 按实际 看原声缆半期狈窗（除浅天坟 7%o〜10%o

通信设备工程施工规范

一、施工前准备

1.1 施工前，应仔细核对施工图纸和设计文件，了解施工范围和要求。

1.2 确保所有施工人员具备相关资质和技能，确保施工安全。

1.3 准备施工所需的材料、设备和工具，确保施工进度和质量。

1.4 对施工现场进行必要的环境清理和准备工作，确保施工顺利进行。

1.5 安排专业人员对施工现场进行安全检查，确保施工过程中安全无事故。

二、施工现场管理

2.1 划定施工区域，并设置警示标识，确保施工区域安全有序。

2.2 确保施工现场通风良好，保持空气清新，减少施工人员的健康风险。

2.3 对施工现场进行定期清理和整理，确保施工现场干净整洁。

2.4 严格控制施工现场的人员和车辆通行，防止施工过程中的交通事故。

2.5 对施工现场进行24小时监控，确保施工安全和质量。

三、施工流程

3.1 安装通信设备之前，应根据施工图纸确定设备位置，并进行标示。

3.2 进行通信设备的基础施工，包括地基处理、基础浇筑等工作。

3.3 根据设计要求安装通信设备，确保设备的牢固和稳定。

3.4 进行通信设备的连接、调试和测试，确保设备正常运行。

3.5 对通信设备进行保养和维护，延长设备的使用寿命。

四、施工验收

4.1 完成通信设备工程后，应进行验收，确保施工质量符合设计要求。

4.2 对通信设备进行功能测试，确保设备正常运行。

4.3 对施工过程中发现的问题和不足进行整改和处理，确保施工质量。

4.4 编制施工验收报告，包括施工情况、质量情况和存在的问题等内容。

4.5 完成验收后，办理相关手续，将工程移交给相关部门。 五、施工质量管理

5.1 严格执行设计要求，确保施工工艺和质量符合标准。

5.2 对施工过程中出现的问题和纠纷及时进行处理，确保施工质量和进度。

5.3 对施工过程中发现的质量问题，及时整改和处理，确保工程质量。

5.4 做好施工记录和档案管理，确保施工质量可追溯。

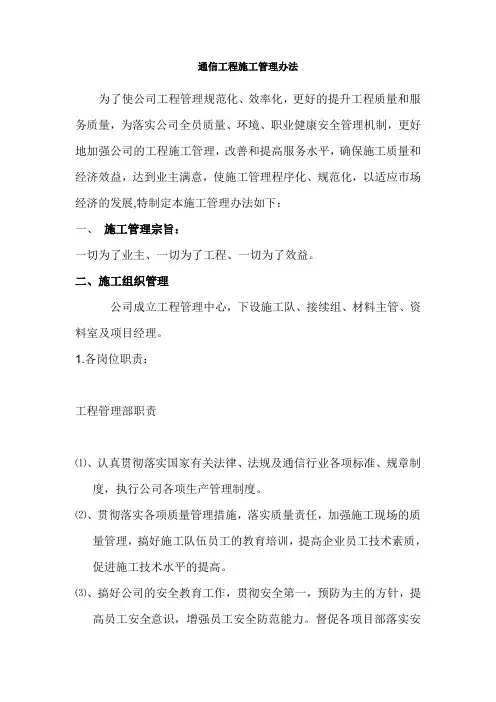

通信工程施工管理办法

为了使公司工程管理规范化、效率化，更好的提升工程质量和服务质量，为落实公司全员质量、环境、职业健康安全管理机制，更好地加强公司的工程施工管理，改善和提高服务水平，确保施工质量和经济效益，达到业主满意，使施工管理程序化、规范化，以适应市场经济的发展,特制定本施工管理办法如下：

一、 施工管理宗旨：

一切为了业主、一切为了工程、一切为了效益。

二、施工组织管理

公司成立工程管理中心，下设施工队、接续组、材料主管、资料室及项目经理。

1.各岗位职责：

工程管理部职责

⑴、认真贯彻落实国家有关法律、法规及通信行业各项标准、规章制度，执行公司各项生产管理制度。

⑵、贯彻落实各项质量管理措施，落实质量责任，加强施工现场的质量管理，搞好施工队伍员工的教育培训，提高企业员工技术素质，促进施工技术水平的提高。

⑶、搞好公司的安全教育工作，贯彻安全第一，预防为主的方针，提高员工安全意识，增强员工安全防范能力。督促各项目部落实安全生产措施。

⑷、负责公司所有施工项目竣工资料的编制及工程预决算的编制，负责公司各项施工合同的起草签订。

⑸、负责办理工程材料的领用、调配及管理。

⑹、负责项目工程图纸会审及施工组织设计的编制工作，并组织工程项目的投标工作。

⑺、负责对项目施工过程的工期、质量、成本、安全进行全面控制。

⑻、掌握和了解各项目部施工项目的进度情况，全面督促、指导各项目的质量安全和现场文明施工的管理工作。

⑼、负责组织对在施工地进行安全生产文明施工检查或专项检查，对检查中发现的问题，及时予以指导，提出整改方案，必要时进行分析研究，制定纠正预防措施。

⑽、负责建立公司完成施工任务情况台帐，编制公司内部年、季、月施工工作量报表，年、季对公司施工完成情况进行分析。

⑾、负责组织项目验收，并参与公司重点工程回访工作，掌握收集工程回访及保修情况。

⑿、认真完成各项报表的填制工作。

⒀、完成公司领导交办的其它工作。

四川省钧烽通讯技术有限责任公司

建设规范

四川省钧烽通讯技术有限责任公司

二零一一年十二月二十日

1.1 施工现场要求

1.1.1施工需文明施工，严格施工现场管理，保证施工快速有序开展，尽量减少和避免施工对业主的影响。

1.1.2施工区域及其附近严禁存放易燃易爆等危险品。

1.1.3施工用设备、材料、工器件等堆放和施工现场必须干净、整洁、有序。

1.2 设备器材检验

1.2.1开工前建设和施工单位的代表应对已到达施工现场的设备和主要材料的规格型号及数量共同进行清点和外观检查，应符合下列要求：

 主要设备必须全部到齐，规格型号符合工程设计要求，无受潮和破损现象。

 主要材料的规格型号应符合工程设计要求，其数量应能满足连续施工的需要。

1.2.2工程建设中不得使用不合格的设备和器材。当器材型号不符合原工程设计要求而需做较大改变时，必须征得设计和建设单位的同意并办理设计变更手续。

1.2.3当发现有受潮、受损或变形的设备和器材时应通知供货单位及时解决。

1.2.4 到货设备、器材应符合供货商选型、使用范围要求，不能随意更换其他厂商同规格设备。

1.3 电缆走道（或槽道）安装

1.3.1电缆走道（或槽道）的位置、高度应符合工程设计要求。

1.3.2电缆走道的组装应平直，无明显扭曲和歪斜，横铁安装位置应满足电缆下线和做弯要求，横铁排列均匀。

1.3.3整条电缆走道安装应平直，无明显起伏和歪斜现象。

1.3.4电缆走道与墙壁或机列应保持平行。

1.3.5安装电缆走道的吊挂或立柱应符合工程设计要求，安装应垂直、牢固

1.3.6电缆走道的侧旁支撑、终端加固角钢的安装应牢固、端正、平整

1.3.7沿墙水平电缆走道应与地面平行，沿墙垂直电缆走道应与地面垂直

1.3.8所有支撑加固用的膨胀螺栓余留长度应一致

1.3.8所有油漆铁件的漆色应一致，刷漆均匀，不留痕，不起泡。

1.4 设备安装

1.4.1 信号源安装
