给排水消防工程施工方案

1

给、排水工程施工专项方案

编制人：

审核人：

内蒙古友鹏建筑工程有限公司

2014年10月20日

2 目 录

1、编制依据 ........................................................ 3

2 工程概况 ........................................................ 3

3. 主要施工方法和技术措施 ......................................... 4

4、 给排水各系统安装施工方案 ...................................... 4

5、卫生洁具……………………………………………………………………………6

6、管材及接口…………………………………………………………………………6

7、阀门及附件…………………………………………………………………………7

8、管道敷设……………………………………………………………………………8

9、管道及设备保温……………………………………………………………………8

10、防腐及油漆………………………………………………………………………9

11、管道试压…………………………………………………………………………9

12、管道冲洗…………………………………………………………………………9

13、卫生间施工……………………………………………………………………10

14、管道安装……………………………………………………………………13

15、室内消火栓系统的安装…………………………………………………………15

16、现场消防、保卫措施………………………………………………………….16

17、 文明施工保证措施………………………………………………………….17

施工技术方案

一、施工部署

1、材料准备

L1材料应本着保证工程质量和进度，加速周转，降低消耗，节省费用的原则

进行控制，严格按照相关标准的要求进行检验，各项指标应满足相关要求，各种

质量证明文件应齐全准确，确保工程施工质量。

L2在工程开工前，从材料厂家或供货方采购满足本工程需要的各种材料，且

其性能满足甲方要求及相关标准、规范要求。

1. 3根据业主对材料的控制要求和我公司IS09001： 2000质量体系文件中关于

材料控制的相关要求进行，严格材料控制的全过程管理。

L4材料进场后，报甲方现场监理工程师进行验收，若对某中材料的质量有疑

惑，可抽样到当地的质量检验部门进行二次化验，合格后方准投入本工程使用。

2. 5材料控制

（1）材料的采购必须验证材料生产厂家生产资质及相关产品质量证明书。主

材应具备产品合格证（标明生产工期及有效期）、由技术质量监督部门出据的技术

质量检验报告、产品标准、使用说明书及本批产品检验报告等文件。如果对材料

质量有疑问时应委托有检验资质的部门进行抽样检查，检验结构不符合要求的材

料或超过存储期的材料不得使用。

（2）材料的采购应严格按照甲方及相关技术要求进行采购，材料性能规格必

须满足工程要求。

（3）所有材料的采购验收应接受业主及监理机构的监督并取得认可后，方可

投入工程施工。

2、施工器具准备

2.1 按照施工机具的需求计划在工程开工前，从公司范围内调遣施工机具进场。 所有进场机具在进场前，要进行彻底的检查、调试，确保其工作性能和安全性能。

2.2 所有的施工机械、检测仪器，使用前必须进行有关的性能测试、检验，并

设置采购、领用、回收台帐。

3. 3拟投入本工程的施工器具的名称、数量及规格型号详见附表拟投入本工程

的机械工具一览表

3、技术准备

3.1进行图纸资料的自审、专业审工作，及时取得发包方的书面确认资料，作

为今后施工依据。

3. 2听取设计技术交底，做好施工技术交底。

第六章 给排水及消防系统工程

第一节 材料准备

一、给水管道

给水PP-R管公称压力、外径及壁厚、物理性能和管件应符合国家标准的规定。

二、排水管道

1、材料要求

2、管材和管件的颜色应一致，无色泽不均及分解变色线；管材和管件内外壁应光滑，平整，无气泡、裂口及裂纹、脱皮和明显的痕纹、凹陷；管材轴线不得有异向弯曲，其直线度偏差应小于1%。

3、管材端口必须平整，并垂直于轴线；管件应完整，无缺损、变形，合模缝、浇口应平整无开裂、造型应规矩。

三、消火栓

1、材料要求

2、消防热镀锌钢管内外表面镀锌应均匀，无锈蚀、无飞刺，表层应光滑，无裂纹，管壁厚薄均匀，管材不得有弯曲、锈蚀、重皮及凹凸不平等现象直管段挠度不大于1%，产品质量符合国家标准。

3、消火栓主要组件的规格型号应符合设计要求，表面光洁，无裂纹，启闭灵活，有产品出厂合格证。

4、消火栓箱体的规格类型应符合设计要求，箱体表面平整、光洁、无锈蚀，划伤，箱门启闭灵活，有产品出厂合格证。

四、卫生洁具

1、卫生洁具的规格、型号必须符合设计要求；并有出厂产品合格证。卫生洁具外观美观、表面光滑、无裂纹，边缘平滑，色调一致。

2、卫生洁具零配件规格应标准，电镀均匀、外表光滑、无砂眼、裂纹等缺陷。

3、卫生洁具的水箱应采用节水型。

4、其它材料：阀门、水嘴、沉水弯、排水口、镀锌燕尾螺栓、螺母、密封圈、油灰、螺丝、白水泥、白灰膏等均应符合材料标准要求。 第二节 主要施工机具

一、施工机具

挖掘机、装载机、三角架、葫芦、套丝机、砂轮机、电锤、手电钻、切割机、手砂轮、手电钻、台钻、冲击电钻、电焊机等，电动试压泵等。

二、施工工具

压管钳、管钳、活动扳手、开口扳手、倒链、手锤、錾子、划针、台虎钳、手锯、弯管机、手动试压泵、橡皮锤、调直器、锉刀、手推车、万能笔、氧气瓶、乙炔气瓶、氧气表、压力表、乙炔表、气焊枪、克丝钳子、改锥、榔头。

三、量具

钢卷尺、钢板尺、水平尺、法兰角尺、焊接检验尺、量角规、油标卡尺、线坠、水准仪、经纬仪。

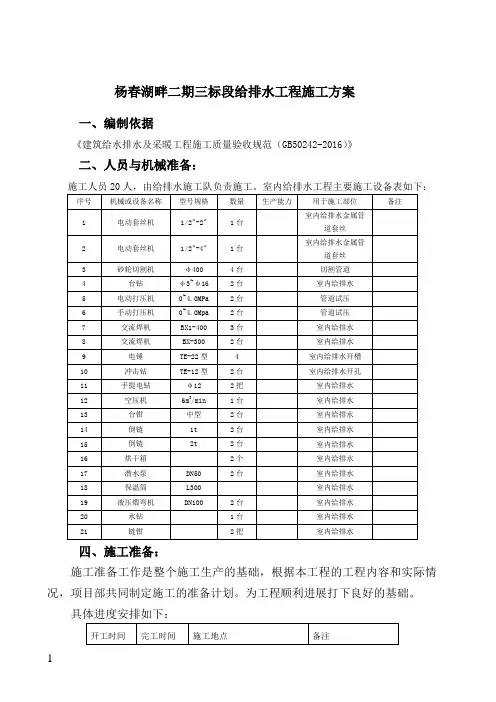

1 杨春湖畔二期三标段给排水工程施工方案

一、编制依据

《建筑给水排水及采暖工程施工质量验收规范（GB50242-2016）》

二、人员与机械准备：

施工人员20人，由给排水施工队负责施工。室内给排水工程主要施工设备表如下：

序号 机械或设备名称 型号规格 数量 生产能力 用于施工部位 备注

1 电动套丝机 1/2"-2"

1台 室内给排水金属管道套丝

2 电动套丝机 1/2"-4" 1台 室内给排水金属管道套丝

3 砂轮切割机 φ400 4台 切割管道

4 台钻 φ3~φ16 2台 室内给排水

5 电动打压机 0~4.0MPa 2台 管道试压

6 手动打压机 0~4.0Mpa 2台 管道试压

7 交流焊机 BX1-400 3台 室内给排水

8 交流焊机 BX-300 2台 室内给排水

9 电锤 TE-22型 4 室内给排水开槽

10 冲击钻 TE-12型 2台 室内给排水开孔

11 手提电钻 φ12 2把 室内给排水

12 空压机 6m3/min 1台 室内给排水

13 台钳 中型 2台 室内给排水

14 倒链 1t 2台 室内给排水

15 倒链 2t 2台 室内给排水

16 烘干箱 2个 室内给排水

17 潜水泵 DN50 2台 室内给排水

18 保温筒 L300 室内给排水

19 液压煨弯机 DN100 2台 室内给排水

20 水钻 1台 室内给排水

21 链钳 2把 室内给排水

四、施工准备：

施工准备工作是整个施工生产的基础，根据本工程的工程内容和实际情况，项目部共同制定施工的准备计划。为工程顺利进展打下良好的基础。

具体进度安排如下：

开工时间 完工时间 施工地点 备注 2 施工准备 支架安装 预留预埋 支架制作防腐
