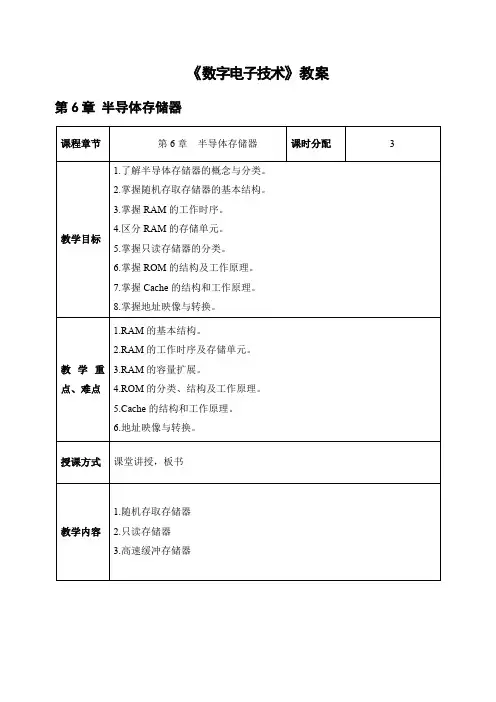

《数字电子技术》教案第6章半导体存储器6.1随机存取存储器（RAM）1．半导体存储器的概念半导体存储器是一种以半导体电路作为存储媒体的存储器件，具有品种多、容量大、速度快、耗电省、体积小、操作方便、维护容易等优点，被广泛应用于数字电子设备中。
2．半导体存储器的分类：（1）按照使用功能的不同，半导体存储器可分为随机存取存储器RAM和只读存储器ROM。
（2）按照制造工艺的不同，半导体存储器可分为双极晶体管存储器和MOS晶体管存储器。
（3）按照存储原理的不同，半导体存储器可分为静态和动态两种。
6.1.1 RAM的基本结构随机存取存储器简称RAM，也称作读/写存储器，既能方便地读出所存数据，又能随时写入新的数据；其缺点是数据的易失性，即一旦掉电，所存的数据全部丢失。
如图6-1所示为RAM的内部结构图，由存储矩阵、地址译码器、读/写控制器、输入/输出控制、片选控制等部分组成。
图6-1 RAM的内部结构图1．存储矩阵存储矩阵是RAM的核心部分，主要用来存储数据信息，其电路结构为寄存器矩阵。
2．地址译码器图6-3 输入/输出控制电路（1）当选片信号CS 1=时，5G ，4G 输出为0，三态门0G ，1G ，3G 均处于高阻状态，输入/输出（/I O ）端与存储器内部完全隔离，存储器禁止读/写操作，即不工作。
（2）当CS 0=时，芯片被选通。
① 当/1R W =时，5G 输出高电平，3G 被打开，于是被选中的单元所存储的数据出现在I/O 端，存储器执行读操作。
② 当/0R W =时，4G 输出高电平，1G ，2G 被打开，此时加在/I O端的数据以互补的形式出现在内部数据线上，并被存入到所选中的存储单元，存储器执行写操作。
6.1.3 RAM 的工作时序 1．读操作时序分析如图6-4所示为RAM 操作时序图。
图6-4 RAM 读操作时序图由图6-4可知，读操作过程主要包括以下几点：（1）欲读出单元的地址加到存储器的地址输入端ADD 。
