消防工程师-消火栓系统讲义
学习要求
通过本章学习，应了解消火栓系统的功能及用途，了解消火栓系统的各部件检查方法及内容，消火栓系统的安装调试与检测验收程序，并了解消火栓系统的维护保养方法。
消火栓系统是扑救、控制建筑物初期火灾的最为有效的灭火设施，是应用最为广泛、用量最大的水灭火系统；消火栓系统是以水为介质，用于灭火、控火和冷却防护等功能的消防系统，本章将详细介绍建筑中最常见的室内、外消火栓系统。
第一节 系统构成
消火栓系统分为室外消火栓系统和室内消火栓系统，它们的构成各有不同，具体介绍如下：
一、室外消火栓系统
室外消火栓系统是设置在建筑外的供水设施，主要供消防车取水，经增压后向建筑内的供水管网供水或实施灭火，也可以直接连接水带、水枪出水灭火。室外消火栓系统主要由市政供水管网或室外消防给水管网、消防水池、消防水泵和室外消火栓组成。按安装形式不同可分为地上式和地下式两种（如图3-3-1）。地上消火栓适用于温度较高的地方，地下消火栓适用于寒冷地区。
图3-3-1 地上式室外消火栓（左），地下式室外消火栓（右）
二、室内消火栓
室内消火栓是扑救建筑内火灾的主要设施，通常安装在消火栓箱内，与消防水带和水枪等器材配套使用，是使用最普遍的消防设施之一，在消防灭火的使用中因性能可靠、成本低廉而被广泛采用。
室内消火栓给水系统是由消防给水设施、消防给水管网、室内消火栓设备、报警控制设备及系统附件等组成（如图3-3-2）。
图3-3-2 室内消火栓给水系统实物示意图
第二节 系统组件（设备）安装前检查
消火栓系统施工安装前，按照施工过程质量控制要求，需要对系统组件、管件及其他设备、材料进行现场检查（检验），不合格的组件、管件、设备、材料不得使用。
一、室外消火栓
室外消火栓是安装在室外，专门用于灭火取水的装置（如图3-3-3）。
图3-3-3 室外消火栓的结构图
符合不符合未抽查
1进场检验进场检验查进场系统组件、管件及其他设备、材料的规格、型号、标志、外观、密封性能等及相关技术资料□喷头的规格、型号、标志、外观、密封性能等不符合要求□其他主要系统组件、管件及其他设备材料的外观、规格、型号不符合设计要求，无产品合格证和安装使用说明书□其他 。□施工图、设计说明书及设计变更□《自动喷水灭火系统施工及验收规范》GB50261-2017□第3.2.7□其他
2供水设施安装与施工供水设施安装与施工查看消防水泵、水箱（池）、气压给水设备、稳压泵、水泵接合器及附件管道安装及记录□消防水泵吸水管水平管段变径连接时，未采用偏心异径管件并采用管顶平接，或消防水泵的出水管上未安装止回阀、控制阀和压力表□消防水池、高位水箱安装水位显示装置安装不符合设计要求，或钢筋混凝土水池（箱）进（出）水管未装防水套管；□消防气压给水装置安装位置或进（出）水管方向不符合设计要求或出水管未装止回阀；□稳压泵安装不符合相关规范要求；□水泵接合器安装位置、方向、标识等不符合设计及规范要求；□其他□施工图、设计说明书及设计变更□《自动喷水灭火系统施工及验收规范》GB50261-2017□第4.2.3□第4.2.4□《机械设备安装工程施工及验收通用规范》GB 50231□《风机、压缩机、泵安装工程施工及验收规范》GB 50275□其他
3管网安装管网安装查看管网安装连接及相关施工记录□管网材质不符合设计或现行国家标准要求□管道连接不符合设计或现行规范要求□配水干管、配水管未做红色或红色环圈标志□其他□施工图、设计说明书及设计变更□《自动喷水灭火系统施工及验收规范》GB50261-2017□第5.1.1□第5.1.6□第5.1.18□其他序号分项名称子项名称抽查内容和方法主要问题抽查部位判定依据备注（整改情况等）附件4-6自动喷水灭火系统实体质量监督抽查表
工程名称： 施工阶段： 建设单位：施工单位： 监理单位： 消防设施分包单位：抽查情况
喷头的位置对自动喷水灭火系统设计的经济性和安全性起着关键作用。《自动喷水灭火系统设计规范》]3[中规定（以下简称《喷规》）：直立型、下垂型喷头的布置，包括同一根配水支管的间距应根据系统的喷水强度、喷头的流量系数和工作压力确定。从《喷规》可以了解到，作用面积内的喷水强度、喷水的均匀性及喷头的适时开放对火灾初期的灭火工作影响很大。同时，喷头的位置受限于喷头半径，在火灾发生时要使喷头喷出的水能够恰好覆盖火灾发生区域，既不出现未被覆盖的区域，又不至于过多覆盖。所以，喷头半径在设计的时候也代表着一个经济数值。
因此，在进行喷头的布置时，应根据系统的喷头强度、喷头的流量系数和工作压力来确定喷头的位置，并且必须考虑火灾发生时的受热条件和开放的时间，在满足规范所要求的喷头强度下，按照喷头在实际工作时的压力，结合建筑周围的环境和整个建筑群对实际消防的要求合理而经济地布置喷头。
报警阀对系统的可靠性和灭火成功率有着举足轻重的作用。其应设置在一个安全及易于操作的地点。当建筑物内发生火灾时，需要及时而准确地反馈火灾发生的信息。在喷头发生动作，喷出水后，压力开关应尽早作出动作，及时启动喷淋泵，为系统初期的灭火提供足够的水量和水压。因此，在设置时，在满足规范要求的前提下，应综合考虑实际的工程情况，选择更符合实际设计的布置方式，简化给水管网、经济、方便管理及供水系统的安全可靠性。
对于湿式系统，消防水箱主要负责维持平时管网的压力，它能提供系统在启动初期的用水量和水压，启动喷水系统，确保喷头开放后立即喷水，并为首批开放的喷头扑救初期火灾，提供维持10min喷水的用水量，控制初期火灾并为消防队灭火争取时间。【方汝清，傅柯.自动喷水灭火系统消防水箱的功能分析[J].消防技术与产品信息,2003(6):14-17】
我国对消防水箱的规定，存在顶层、远端等不利点欠压的问题。也就是说，消防水箱在很大程度上不能满足最不利点的压力需求，导致在进行救援过程的中消防水枪喷出的水不能全面到达火灾发生区域。因此为保证喷开放后连续喷水并足以控制初期火灾，《喷规》规定：采用临时高压给水系统的自动喷水灭火系统，应设高位消防水箱，其储水量应符合现行有关国家标准规定。消防水箱的供水，应满足系统最不利点处喷头的最低工作压力和喷头强度。

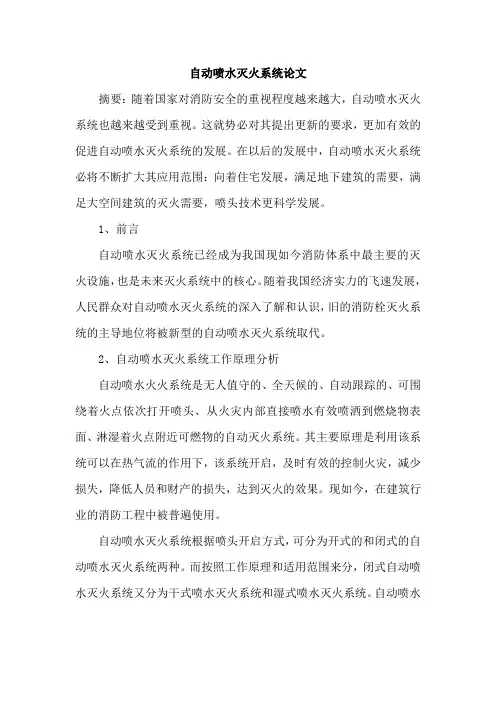

自动喷水灭火系统论文
摘要：随着国家对消防安全的重视程度越来越大，自动喷水灭火系统也越来越受到重视。这就势必对其提出更新的要求，更加有效的促进自动喷水灭火系统的发展。在以后的发展中，自动喷水灭火系统必将不断扩大其应用范围：向着住宅发展，满足地下建筑的需要，满足大空间建筑的灭火需要，喷头技术更科学发展。
1、前言
自动喷水灭火系统已经成为我国现如今消防体系中最主要的灭火设施，也是未来灭火系统中的核心。随着我国经济实力的飞速发展，人民群众对自动喷水灭火系统的深入了解和认识，旧的消防栓灭火系统的主导地位将被新型的自动喷水灭火系统取代。
2、自动喷水灭火系统工作原理分析
自动喷水火火系统是无人值守的、全天候的、自动跟踪的、可围绕着火点依次打开喷头、从火灾内部直接喷水有效喷洒到燃烧物表面、淋湿着火点附近可燃物的自动灭火系统。其主要原理是利用该系统可以在热气流的作用下，该系统开启，及时有效的控制火灾，减少损失，降低人员和财产的损失，达到灭火的效果。现如今，在建筑行业的消防工程中被普遍使用。
自动喷水灭火系统根据喷头开启方式，可分为开式的和闭式的自动喷水灭火系统两种。而按照工作原理和适用范围来分，闭式自动喷水灭火系统又分为干式喷水灭火系统和湿式喷水灭火系统。自动喷水系统的特点为：施工非常简单，灭火速度快效率高，经济，投资低，性能可靠，应用广泛，便以维护管理。
下面以湿式喷水灭火系统为例，来说明一下自动喷水灭火系统的工作原理。其工作原理为：一旦因为外部原因，导致发生火灾，那么自动喷水灭火系统的喷头就会动作，并自动喷水。喷头喷水的同时，水流就会促使水流指示器发生动作，通过其动作，将电信号送出，这样湿式报警阀接到信号后，就会动作，从而促使压力开关报警，同时打开通向水力警铃的通道，水流冲击水力警铃发出声响报警信号，消防控制中心根据水流指示器或压力开关的报警信号，自动启动消防水泵向系统加压供水，达到持续自动喷水的目的。其工作原理可以通过湿式喷水灭火系统工作原理来说明。
