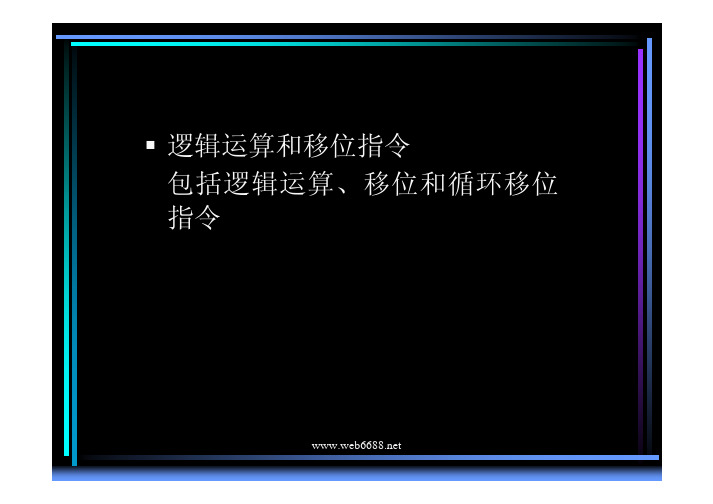

逻辑运算和移位指令包括逻辑运算、移位和循环移位指令¾逻辑运算指令包括AND、TEST、OR、XOR、NOT 五条指令(1)NOT OPRD9求反并将结果送回。
9操作数可以是8位或16位的寄存器或存贮器。
9对标志位不产生影响。
例：NOT AL(2)AND指令9一般格式：AND OPRD1，OPRD29功能：对操作数进行按位相“与”的逻辑运算。
9操作数可以是字节或字。
9目的操作数、源操作数的类型与加法指令相同。
9应用场合：使操作数若干位不变而某些位为09标志位：CF=0，OF=0PF、SF、ZF反映操作的结果，AF未定义例：AND AL，0FHAND AX，BXAND SI，BPAND AX，DATA_WORDAND DX，BUFFER[SI+BX]AND DATA_WORD，00FFHAND BLOCK[BP+DI]，DX(3) TEST指令9一般格式：TEST OPRD1，OPRD29功能与AND指令相同，但不影响操作数，反映在标志位上9场合：常用于位测试，常与条件转移指令一起使用例：IN AL,PORTTEST AL,00101010BJNZ NEXT …NEXT：…(4) OR指令9一般格式: OR OPRD1,OPRD2 9操作数类型以及标志位均与AND指令相同9操作数的若干位不变，某些位置1例：OR AL，30HOR AX，00FFHOR BX，SIOR BX，DATA_WORDOR BUFFER，SIOR BUFFER[BX+SI]，8000H(5) XOR指令9一般形式为XOR OPRD1，OPRD2 9操作数类型以及标志位均与AND指令相同9使操作数若干位维持不变，而某些位取反的情形。
例：XOR AL，0FHXOR AX，BXXOR DX，SIXOR CX，CONNT_WORDXOR BUFFER,DIXOR BUFFER[BX+SI]，AXXOR AX，AXXOR SI，SI¾移位指令移位指令：逻辑左移SHL、算术左移SAL、逻辑右移SHR、算术右移SAR移位指令的操作对象：8位或16位的寄存器或存储器可以移一位，可以移多位，移多位时，移动位数必须放在寄存器CL中逻辑左移与算术左移完全相同(1) SAL/SHL指令9每移位一次在右面最低位补0 9左面的最高位移入标志位CF标志位的影响：若移动一位，则移位后，若操作数的最高位与CF不相等，则OF=1，否则OF=0，即若移位使得符号位发生变化，则OF=1 ；若移动多位，OF不确定。
实验四串操作指令程序实验一、实验目的1. 熟悉五种串操作指令的功能，会编写常用的串操作应用程序。
2. 会使用DEBUG 命令查看串操作运行的结果。
二、实验环境1. 硬件：PC 微机2. 软件：Masm for Windows 汇编集成开发环境三、实验讲义串指连续存放在存储器中的一些数据字节、字或者双字。
串操作允许对程序连续存放的数据块进行操作。
这是唯一一种可以从存储器到存储器的指令。
源串一般存放在数据段，偏移地址由SI 指定；目标串必须在附加段，偏移地址由DI 指定。
在每次进行串操作后，SI 和DI 两个指针会自动修改。
修改的是增量方向还是减量方向由标志位DF 决定，DF=0 为增量操作，DF=1 为减量操作。
CX 中存放的是数据块的长度，可在CX 前加重复前缀标志，对串进行连续操作。
执行串指令之前，一般先进行如下操作：源串首地址（末地址）→ SI目的串首地址（末地址）→ DI串长度→ CX建立方向标志DF1. 重复前缀标志助记符判断条件说明REP CX 0 CX=CX-1，若CX 0 则重复REPE 或REPZ CX 0 且ZF=1 CX=CX-1，若CX 0 且ZF=1 则重复REPNE 或REPNZ CX=0 且ZF=0 EX=CX-1，若CX 0 且ZF=0 则重复2. 方向标志指令方向标志由标志位DF 决定，有CLD 和STD 两种指令。
CLD 将DF 置0，地址为增量操作。
STD 将DF 置1，地址为减量操作。
3. 串传送指令格式： [REP] MOVS DESTS, SRCS[REP] MOVSB/ MOVSW / MOVSD功能：将DS:SI 中的源串数据传送到ES:DI 规定的目的串单元中。
加重复前缀REP 可实现连续存放的数据块的传送。
例1：将源串中前三个字节的数据传送到目的串。
源串在数据段（DATAS）中，存放在SRC 单元中；目的串在附加数据段（EDATAS）中，存放在DEST 单元中。
¾程序控制指令主要指程序转移指令，转移类指令可改变CS与IP的值（段间转移）或仅改变IP 的值（段内转移），以改变指令执行的顺序。
1.无条件转移、调用和返回指令2.条件转移指令3.循环控制指令4.软中断指令及中断返回指令1.无条件转移、调用和返回指令转移有段内转移和段间转移段内转移：CS不变，IP改变段间转移：CS、IP均改变(1)无条件转移指令JMP9指令的一般格式为JMP OPRD 其中OPRD是转移的目的地址9包括直接转移和间接转移9直接转移指令直接给出转移目的地址，包括短程(SHORT)、近程(NEAR)和远程(FAR)3种形式9间接转移指令的目的地址由存储器或寄存器给出，包括段内间接转移和段间间接转移9直接转移的3种形式•短程转移JMP SHORT NEXT其中目的地址与JMP指令所处地址的距离位于范围-128~127NEXT是本段内的一个标号。
如果段内标号定义在前，并且目的地址与JMP指令所处地址的距离位于范围-128~127内，则SHORT 可以省略。
•近程转移JMP NEAR PTR LOOP1或JMP LOOP1其中目的地址与JMP指令应处于同一地址段范围之内，NEAR往往予以省略。
•远程转移JMP FAR PTR LOOP2远程转移是段间转移，目的地址与JMP指令所在地址不在同一段内，执行该指令时要修改CS和IP的内容。
9间接转移指令的两种形式•段内间接转移JMP CXJMP WORD PTR[BX]指令的操作是一个16位的寄存器或存储器地址。
•段间间接转移JMP DWORD PTR[BX]该指令指定的双字指针的第一个字单元内容送入IP，第二个字单元内容送入CS。
所定义的单元必须是双字单元。
(2)调用和返回指令9CALL指令调用一个过程或子程序，调用过程或子程序结束后，使用返回指令RET返回主程序。
9过程或子程序有段间(即远程FAR)和段内调用(即近程NEAR)之分，CALL、RET也有FAR和NEAR之分。
